SafeLine GL1. Käsikirja. GSM-vaihtoehto kaikille hissipuhelimillemme. (GSM-Line)

Transkriptio

1 SafeLine GL1 (GSM-Line) Käsikirja GSM-vaihtoehto kaikille hissipuhelimillemme.

2 SafeLine GL1 (GSM-Line) Käsikirja safeline.eu

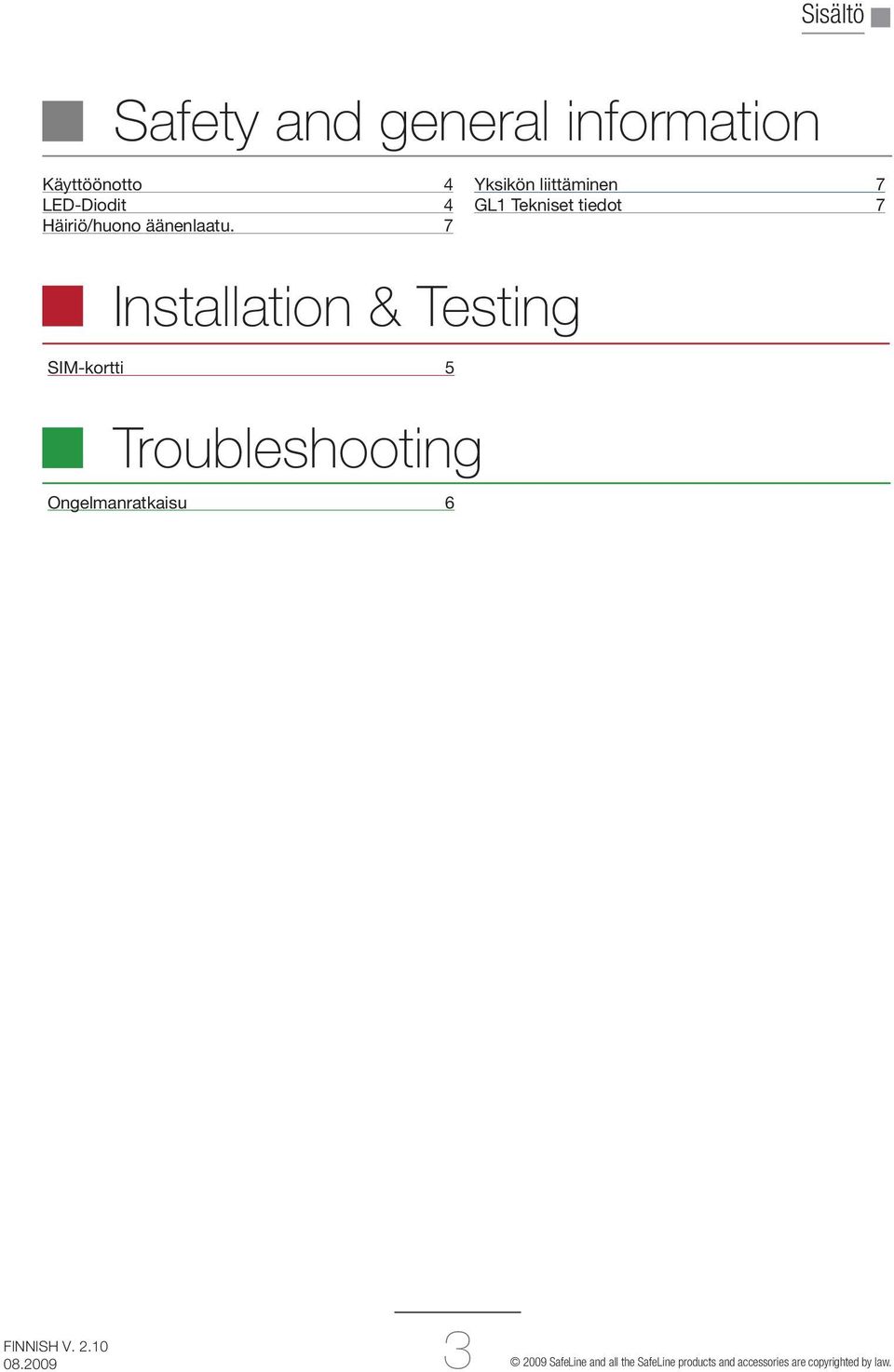

3 Sisältö Safety and general information Käyttöönotto 4 LED-Diodit 4 Häiriö/huono äänenlaatu. 7 Yksikön liittäminen 7 GL1 Tekniset tiedot 7 Installation & Testing SIM-kortti 5 Troubleshooting Ongelmanratkaisu SafeLine and all the SafeLine products and accessories are copyrighted by law.

4 Safety and general information KÄYTTÖÖNOTTO GL1 on linjaemulaattori, joka simuloi tavallista puhelinlinjaa. Sitä voi käyttää yhdessä kaikkien SafeLinepuhelinten tai muiden PSTN- (Public Switched Telephone Network) puhelinten kanssa. Se on helppo asentaa eikä se vaadi ohjelmointia, mikä tekee siitä sopivan sekä väliaikaiseen että jatkuvaan asennukseen. GL1a voi käyttää etukäteen maksetun kortin tai tavallisen SIM-tilauskortin kanssa. SIM SIM-kortin vapauttaminen: avaa kansi ja paina keltaista nappia LED-DIODIT Laitteessa on 4 LED-valoa, jotka ilmoittavat laitteen kulloisenkin tilan. Kun syöttövirta kytketään, punainen LED alkaa vilkkua 2Hz taajuudella. Kun yksikkö on liittynyt GSM-verkkoon noin 15 sekunnin 1 minuutin kuluttua, unainen LED lakkaa vilkkumasta ja vihreä LED alkaa vilkkua 1Hz taajuudella ilmoittaen, että laite on yhdistynyt verkkoon. GSM-kenttä. Jos laitteen painonappia painetaan 3 sekuntia, GSM-kentän voimakkuus näkyy 5 sekunnin ajan. Kenttätiheys on paras, kun kaikki 4 LED-valoa palavat SafeLine and all the SafeLine products and accessories are copyrighted by law. 4

5 SIM SIM SIM SIM-KORTTI Ennen uuden SIM-kortin käyttöä kortti on valmistettava käyttöön: Passivoi PIN-koodin kontrolli: Laita SIM-kortti matkapuhelimeen, mene puhelimen turvaasetusvalikkoon. Valitse PIN-koodin kontrollin passivointi. Aktivoi PIN-koodin kontrolli SIM-kortin suojeleminen: Laita SIM-kortti matkapuhelimeen ja muuta suojakoodi (PIN koodi) turvavalikossa koodiksi Kun SIM-kortti on asennettu paikoilleen GL1een, koodi vaihdetaan miksi tahansa numeroksi välillä Tämä tekee kortin käytön mahdolliseksi muussa matkapuhelimessa avaamatta sitä PUK-koodilla. Jos PIN-koodin kontrollia ei voi passivoida: Jotkin GSM-puhelinoperaattorit eivät salli passivoida PIN-koodin kontrollia, tässä tapauksessa voit laittaa koodiksi 0000, mikä saa aikaan sen, että GSMlinja käsittelee SIM- kortti ikään kuin PIN-koodi olisi passivoitu SafeLine and all the SafeLine products and accessories are copyrighted by law.

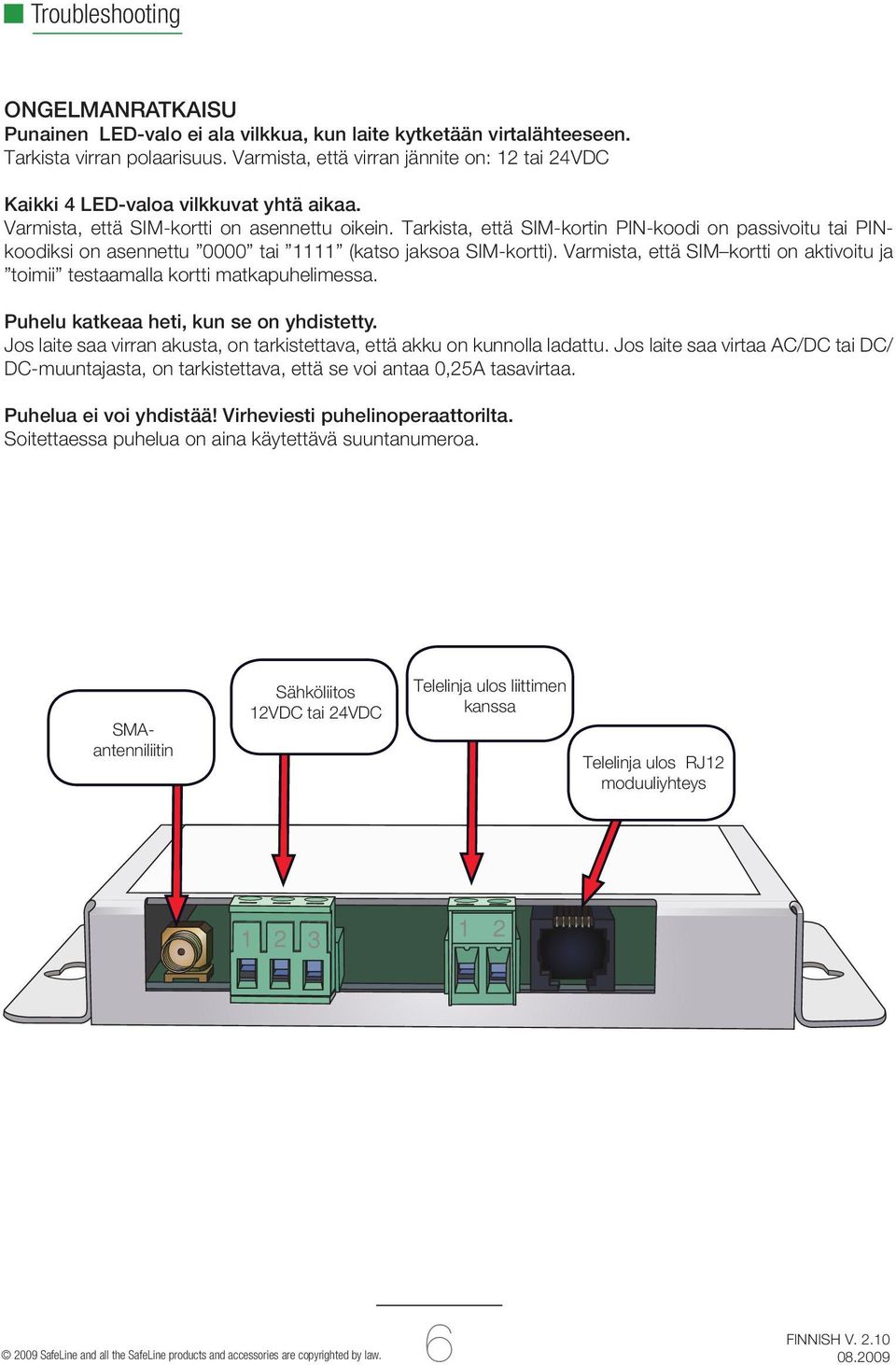

6 Troubleshooting ONGELMANRATKAISU Punainen LED-valo ei ala vilkkua, kun laite kytketään virtalähteeseen. Tarkista virran polaarisuus. Varmista, että virran jännite on: 12 tai 24VDC Kaikki 4 LED-valoa vilkkuvat yhtä aikaa. Varmista, että SIM-kortti on asennettu oikein. Tarkista, että SIM-kortin PIN-koodi on passivoitu tai PINkoodiksi on asennettu 0000 tai 1111 (katso jaksoa SIM-kortti). Varmista, että SIM kortti on aktivoitu ja toimii testaamalla kortti matkapuhelimessa. Puhelu katkeaa heti, kun se on yhdistetty. Jos laite saa virran akusta, on tarkistettava, että akku on kunnolla ladattu. Jos laite saa virtaa AC/DC tai DC/ DC-muuntajasta, on tarkistettava, että se voi antaa 0,25A tasavirtaa. Puhelua ei voi yhdistää! Virheviesti puhelinoperaattorilta. Soitettaessa puhelua on aina käytettävä suuntanumeroa. SMAantenniliitin Sähköliitos 12VDC tai 24VDC Telelinja ulos liittimen kanssa Telelinja ulos RJ12 moduuliyhteys SafeLine and all the SafeLine products and accessories are copyrighted by law. 6

7 HÄIRIÖ/HUONO ÄÄNENLAATU. Muista, että yhteys GL1n ja hissipuhelimen /puhelimen välillä on itse asiassa tavallinen PSTN-linja ja sen takia sitä ei voi laittaa hissiin, joka liikkuu korkeajännitekaapelin kanssa. *** (Häiriöriski)*** Laita antenni aina yläasentoon ja ainakin 70 cm päähän GL1sta. Laita antenni paikkaan, jossa saavutetaan kaikkien verkon suurin voimakkuus laitteen taulukon mukaan. Kun puhelu on yhdistetty, sinun tulee yrittää sijoittaa antenni eri paikkoihin löytääksesi parhaan vastaanotto- ja lähetyspaikan. YKSIKÖN LIITTÄMINEN Yhdistä laite 12V DC-virtalähteeseen. Ulkoinen puhelin voidaan liittää päätteeseen tai modulaatioliittimen. Huom! Vain 3 tai 4 neulalla varustettuja liittimiä tulee käyttää. Modulaatioliittimet Magneettijalka-antenni ja 3m SMA naarasliitin GL1 TEKNISET TIEDOT Viestintä: GSM-moduuli Siemens MC55 kolme kaistaleveyttä 900/1800/1900 MHz. Antenniliitostyyppi: SMA Virrankulutus: 12V maksimi 0,25A hetkittäin yhdistettäessä puhelua, valmiustilassa: 0,05 A. Mitat: 89 x 138 x 30mm (ilman antennia). Laite toimitetaan varustettuna 3m antennijohdolla SMA-kontakti (naaras) SafeLine and all the SafeLine products and accessories are copyrighted by law.
