1 Sääasema Probyte 2003 Yleistä Probyte SÄÄASEMA W2003 on sään mittaukseen tarkoitettu ulkoanturi, joka mittaa tuulen nopeutta, tuulen suuntaa, ulkolämpötilaa ja valoisuutta reaaliaikaisesti. Mittaukset tuodaan RS-485 sarjaliikenteellä tietokoneelle, jossa mittaukset näytetään reaaliaikaisesti ja talletetaan kiintolevylle. Mittauksia voidaan tarkastella myös reaaliaikaisesti graafisella ohjelmalla. Samaan RS-485 väylään voidaan kytkeä 32 erilaista anturia, kuten kosteus, sademäärä, releohjaus, sähkönkulutusantureita. W485 yksikkö syöttää anturien tarvitseman sähkön 12V DC tuulianturille ja muuttaa RS-485 tiedonsiirron PC:lle sopivaan RS-232C muotoon. Sääasema W2003 PROBYTE sivu 1/8

2 Tekniset tiedot W2003-tuulianturi: Tampereen Teknillisen korkeakoulun hyväksymä Testattu vuosien ajan ulkokäytössä mm. Ivalo Test Centerissä ( auto testaus) Tuulen nopeus- ja suunta-anturit samalla yläpuolisella akselilla. Tämä mahdollistaa hyvän sääsuojauksen kaikille komponenteille ja heloin kiinnityksen erialaisiin asennuksiin. Reaaliaikaiset mittaukset talteen laitteen omaan muistiin ja kiintolevylle. Tuulen nopeusanturi 0.0 m/s m/s. Ei alarajanopeutta, kuten useimmissa tavallisissa tuuliantureissa. Tarkkuus 0.3m/s Tuulen suunta-anturissa on kahdeksan- pää ja väli-ilmansuuntaa. Tarkkuus 360/8 astetta. Lämpötila-anturin mittausalue C. tarkkuus 0.3C Sääasema W2003 PROBYTE sivu 2/8

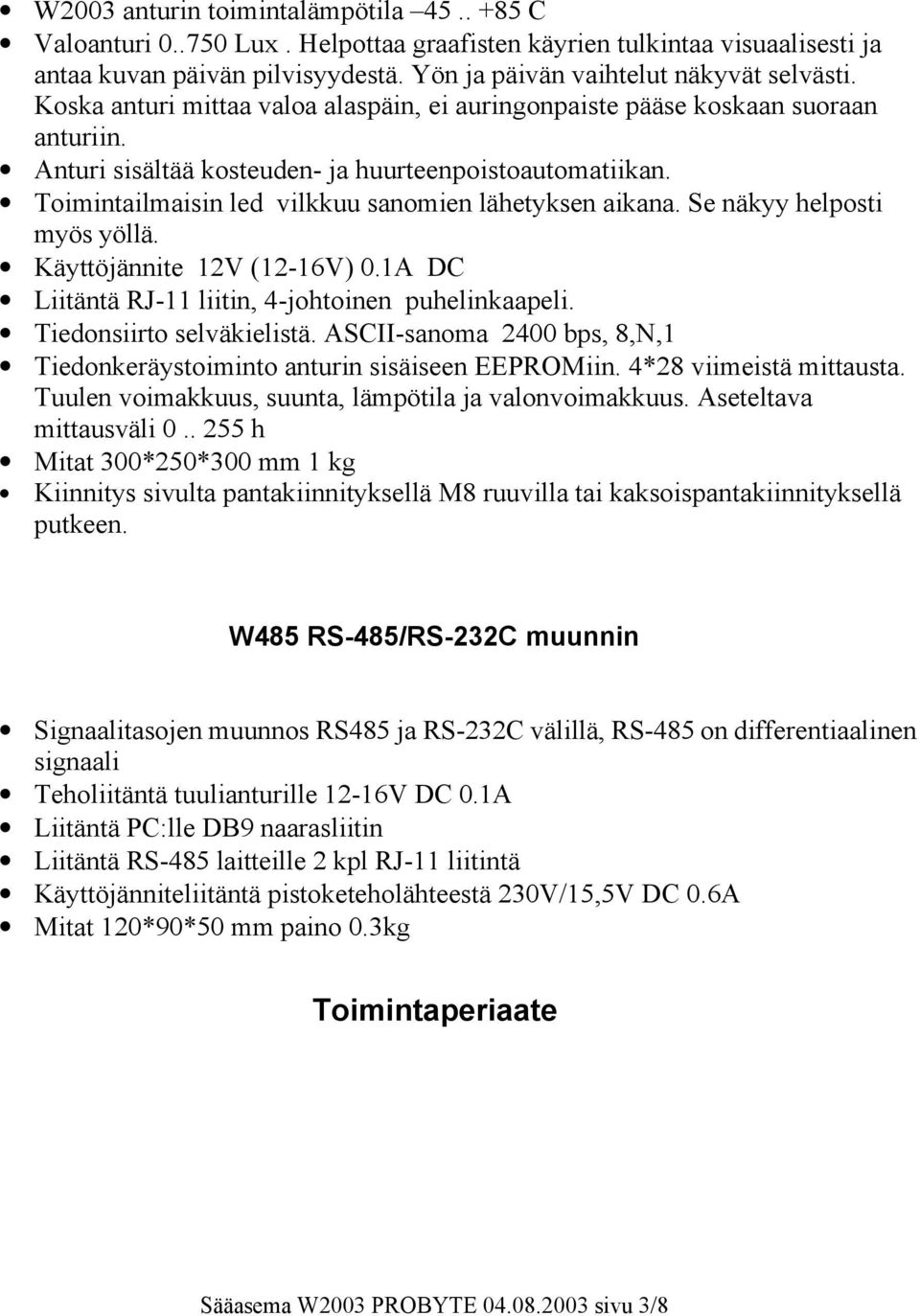

3 W2003 anturin toimintalämpötila C Valoanturi Lux. Helpottaa graafisten käyrien tulkintaa visuaalisesti ja antaa kuvan päivän pilvisyydestä. Yön ja päivän vaihtelut näkyvät selvästi. Koska anturi mittaa valoa alaspäin, ei auringonpaiste pääse koskaan suoraan anturiin. Anturi sisältää kosteuden- ja huurteenpoistoautomatiikan. Toimintailmaisin led vilkkuu sanomien lähetyksen aikana. Se näkyy helposti myös yöllä. Käyttöjännite 12V (12-16V) 0.1A DC Liitäntä RJ-11 liitin, 4-johtoinen puhelinkaapeli. Tiedonsiirto selväkielistä. ASCII-sanoma 2400 bps, 8,N,1 Tiedonkeräystoiminto anturin sisäiseen EEPROMiin. 4*28 viimeistä mittausta. Tuulen voimakkuus, suunta, lämpötila ja valonvoimakkuus. Aseteltava mittausväli h Mitat 300*250*300 mm 1 kg Kiinnitys sivulta pantakiinnityksellä M8 ruuvilla tai kaksoispantakiinnityksellä putkeen. W485 RS-485/RS-232C muunnin Signaalitasojen muunnos RS485 ja RS-232C välillä, RS-485 on differentiaalinen signaali Teholiitäntä tuulianturille 12-16V DC 0.1A Liitäntä PC:lle DB9 naarasliitin Liitäntä RS-485 laitteille 2 kpl RJ-11 liitintä Käyttöjänniteliitäntä pistoketeholähteestä 230V/15,5V DC 0.6A Mitat 120*90*50 mm paino 0.3kg Toimintaperiaate Sääasema W2003 PROBYTE sivu 3/8

4 Yllä olevassa kuvassa näkyy lämpötila ja valoisuuskäyrät, 2 vrk.display.exe ohjelma smartwind.exe ohjelman asetusvalikko. Ohjelmasta on erillinen ohjekirja Tuulianturi W2003 toimii itsenäisesti tai PC:n komennoilla. Jos sarjaliikenteeltä ei tule komentoja 25 sekuntiin, tuulianturi alkaa lähettämään mittaustietoja automaattisesti Automaatti lähetys pitää olla asetettuna päälle. Jos PC kysyy mittaustietoja, W2003 anturi vastaa vain omiin komentoihinsa. Mittaustietojen talletus voi tapahtua tavallisella PC terminaaliohjelmalla ( PROCOMM, TERMINAL jne.), joka osaa tallettaa vastaanotetut tiedot kiintolevylle. Anturin mukana tulee ilmainen smartwind.exe ohjelma ( Win9x,NT4,W2k,XP), jonka avulla voi määritellä mittauskomennot ja talletusmuodon. Tämä ohjelma myös näyttää mittausarvot digitaalisesti PC:llä. Tiedot tallentuvat automaattisesti kuukauden pituisiksi tiedostoiksi, joiden nimi on esim log. Tämä tarkoittaa vuoden 2003 kesäkuun tietoja. Tiedoston muoto on suomalaiseen Exceliin sopiva ASCII-tiedosto. Tiedostoja voi tarkastella myös Display.EXE grafiikkaohjelmalla. Tämäkin ohjelma tulee W2003 Sääasema W2003 PROBYTE sivu 4/8

5 anturin mukana. Tällä ohjelmalla voit zoomata hiirellä eri aikakohtia ja tietysti tulostaa grafiikkakäyriä levylle ja kirjoittimelle. Asennus Kytke laitteet ensin työpöydälle ennen varsinaista asennusta. Tarkista, että laitteet toimivat ohjelmasi ja valmiin kaapelisi kanssa. Voit tilata kaapelin valmiiksi tehtynä, jos et omista tai saa lainaksi RJ-11 työkalua. Tee kaapelin pituusmittaus vaikka narukerällä, jotta tiedät kuinka pitkän kaapelin tarvitset, arviointi ei aina onnistu. Kaapelin ja RJ-11 liittimen ( katso tavallisen kotipuhelimen luurin liitäntäjohtoa) nastat ovat V 2. RS-484 A 3. RS-485 B 4. 0V Kun teet kaapelin, laita kuoritut johdot rinnakkain peukalon alle ja katso, että värit menevät samalla tavalla molemmissa kaapeleissa, esim. keltainen oikealle. Anturi on suojattu väärältä napaisuudelta, silloin tuulianturi ei saa sähköä eikä sen alapuolella oleva LED pala. Tämä LED ilmaisee aina kun sanoma lähtee anturilta. Välikaapelin tekeminen vaatii erityisen RJ-11 työkalun, joita on useimmissa puhelin- ja tietokonealan liikkeissä. W2003 ympärillä on panta, jossa on 8 mm ruuvinreikä kiinnitystä varten. Jos kiinnitys tulee mastoon, hanki autotarvikeliikkeestä sopivan kokoinen pakoputkenripustin. Niitä löytyy aina 65 mm putkia varten. Kumipantakiristimiä löytyy myös autotarvikeliikkeistä alle 30 mm putkia varten. Antenniliikkeistä ja rautakaupoista löytyy sopivia mastoputkia. Vannenauhaa ja kulmarautoja löytyy myös samoista liikkeistä. Kysy asennuksesta lisää antenniliikkeen myyjiltä. Käyttö Kytke W485:sta tuleva sarjaliikennekaapeli tietokoneen COM1 tai COM2-porttiin. Asenna ja käynnistä smartwin.exe ohjelma ja valitse oikea COM-portti SETUPvalikosta. Mittausajaksi voi laittaa vaikka 120 sekuntia, niin saat kohtuullisen paljon mittauksia, mutta kovalevysi ei vielä täyty näistä tiedostoista. Sääasema W2003 PROBYTE sivu 5/8

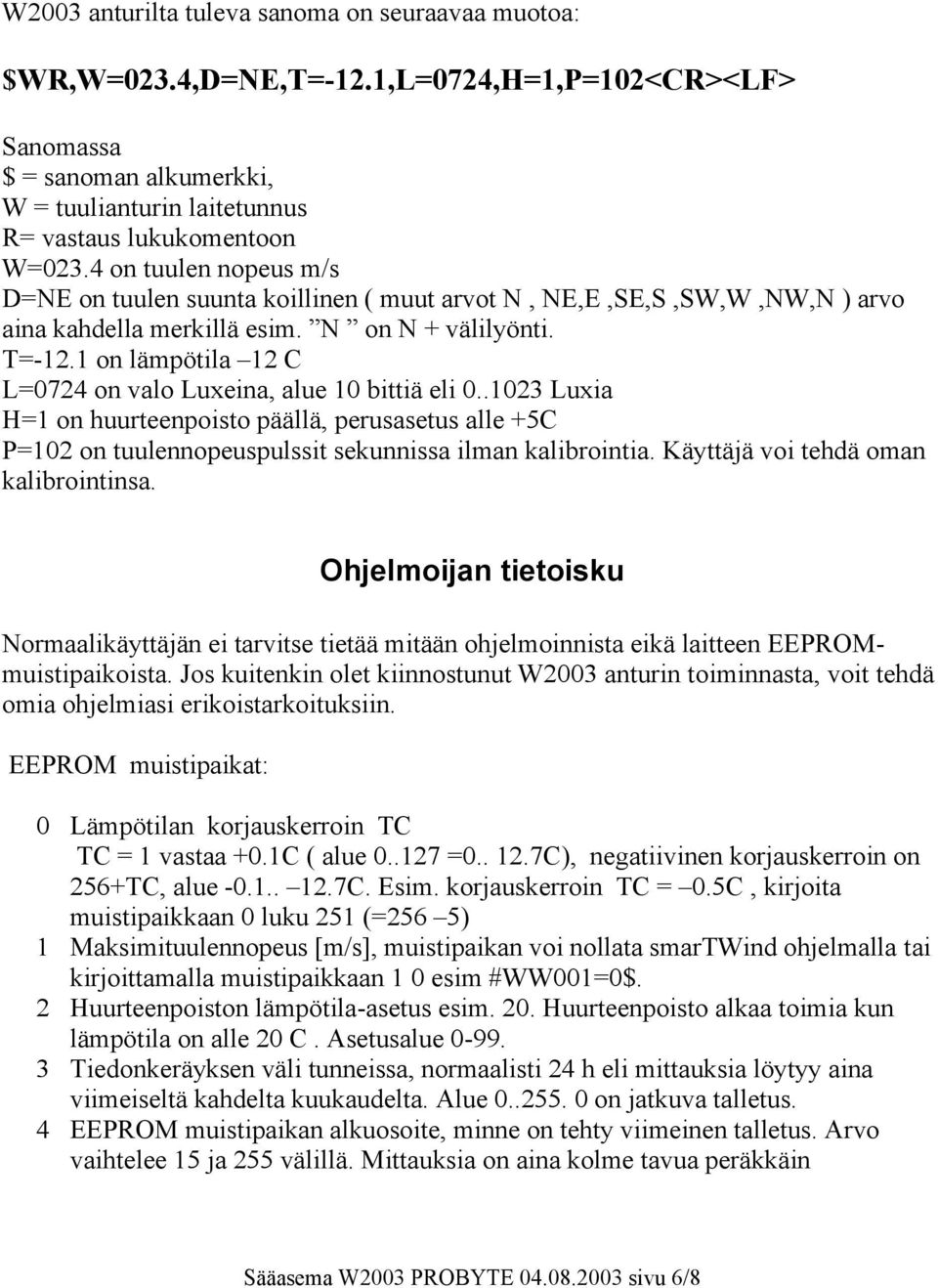

6 W2003 anturilta tuleva sanoma on seuraavaa muotoa: $WR,W=023.4,D=NE,T=-12.1,L=0724,H=1,P=102<CR><LF> Sanomassa $ = sanoman alkumerkki, W = tuulianturin laitetunnus R= vastaus lukukomentoon W=023.4 on tuulen nopeus m/s D=NE on tuulen suunta koillinen ( muut arvot N, NE,E,SE,S,SW,W,NW,N ) arvo aina kahdella merkillä esim. N on N + välilyönti. T=-12.1 on lämpötila 12 C L=0724 on valo Luxeina, alue 10 bittiä eli Luxia H=1 on huurteenpoisto päällä, perusasetus alle +5C P=102 on tuulennopeuspulssit sekunnissa ilman kalibrointia. Käyttäjä voi tehdä oman kalibrointinsa. Ohjelmoijan tietoisku Normaalikäyttäjän ei tarvitse tietää mitään ohjelmoinnista eikä laitteen EEPROMmuistipaikoista. Jos kuitenkin olet kiinnostunut W2003 anturin toiminnasta, voit tehdä omia ohjelmiasi erikoistarkoituksiin. EEPROM muistipaikat: 0 Lämpötilan korjauskerroin TC TC = 1 vastaa +0.1C ( alue = C), negatiivinen korjauskerroin on 256+TC, alue C. Esim. korjauskerroin TC = 0.5C, kirjoita muistipaikkaan 0 luku 251 (=256 5) 1 Maksimituulennopeus [m/s], muistipaikan voi nollata smartwind ohjelmalla tai kirjoittamalla muistipaikkaan 1 0 esim #WW001=0$. 2 Huurteenpoiston lämpötila-asetus esim. 20. Huurteenpoisto alkaa toimia kun lämpötila on alle 20 C. Asetusalue Tiedonkeräyksen väli tunneissa, normaalisti 24 h eli mittauksia löytyy aina viimeiseltä kahdelta kuukaudelta. Alue on jatkuva talletus. 4 EEPROM muistipaikan alkuosoite, minne on tehty viimeinen talletus. Arvo vaihtelee 15 ja 255 välillä. Mittauksia on aina kolme tavua peräkkäin Sääasema W2003 PROBYTE sivu 6/8

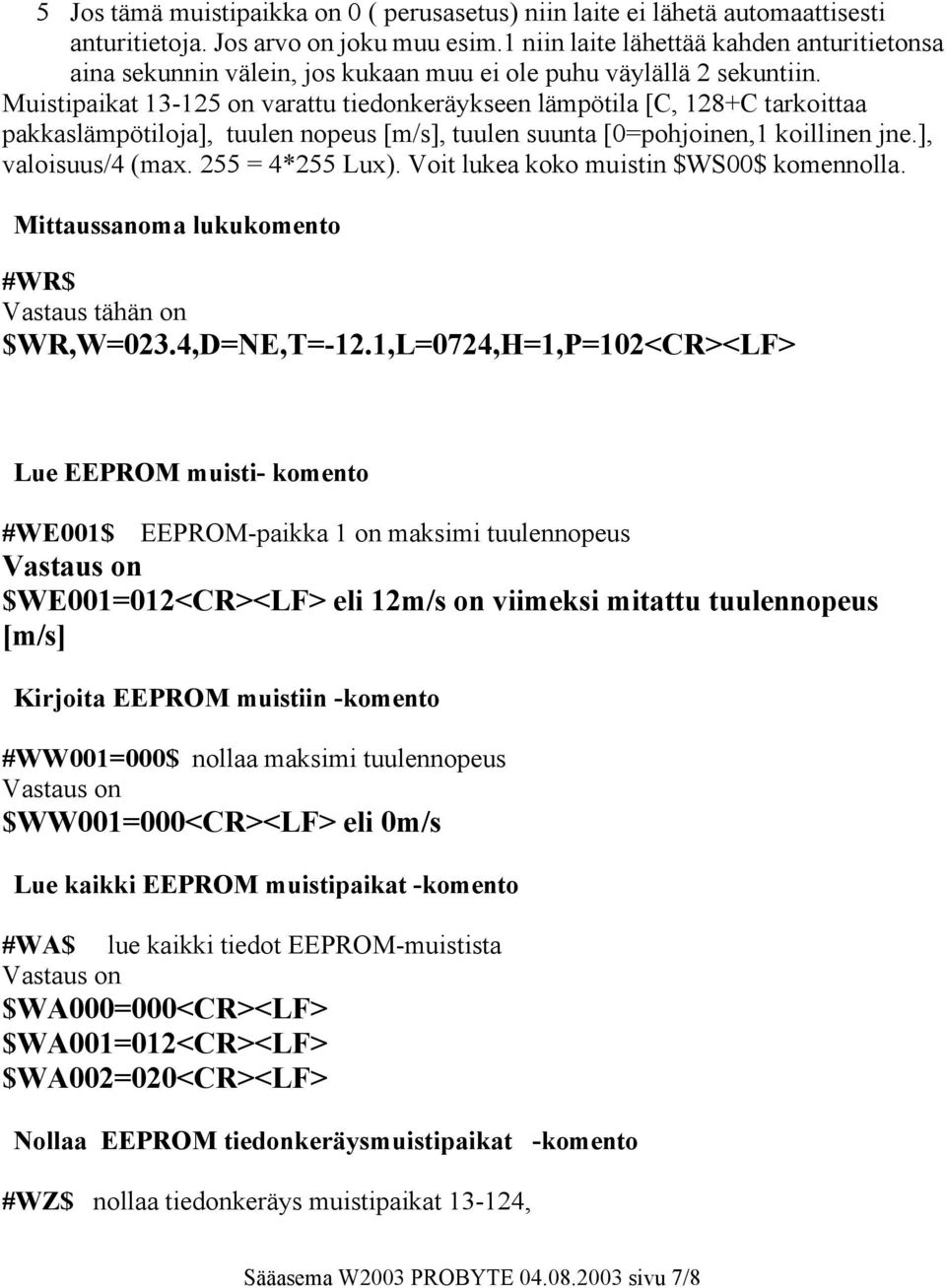

7 5 Jos tämä muistipaikka on 0 ( perusasetus) niin laite ei lähetä automaattisesti anturitietoja. Jos arvo on joku muu esim.1 niin laite lähettää kahden anturitietonsa aina sekunnin välein, jos kukaan muu ei ole puhu väylällä 2 sekuntiin. Muistipaikat on varattu tiedonkeräykseen lämpötila [C, 128+C tarkoittaa pakkaslämpötiloja], tuulen nopeus [m/s], tuulen suunta [0=pohjoinen,1 koillinen jne.], valoisuus/4 (max. 255 = 4*255 Lux). Voit lukea koko muistin $WS00$ komennolla. Mittaussanoma lukukomento #WR$ Vastaus tähän on $WR,W=023.4,D=NE,T=-12.1,L=0724,H=1,P=102<CR><LF> Lue EEPROM muisti- komento #WE001$ EEPROM-paikka 1 on maksimi tuulennopeus $WE001=012<CR><LF> eli 12m/s on viimeksi mitattu tuulennopeus [m/s] Kirjoita EEPROM muistiin -komento #WW001=000$ nollaa maksimi tuulennopeus $WW001=000<CR><LF> eli 0m/s Lue kaikki EEPROM muistipaikat -komento #WA$ lue kaikki tiedot EEPROM-muistista $WA000=000<CR><LF> $WA001=012<CR><LF> $WA002=020<CR><LF> Nollaa EEPROM tiedonkeräysmuistipaikat -komento #WZ$ nollaa tiedonkeräys muistipaikat , Sääasema W2003 PROBYTE sivu 7/8

8 muista asettaa vielä seuraavaan talletuspaikkaan osoittavaa muistipaikka 4 tiedonkeräysmuistin alkuun paikka 13 #WW004=13$ ja käynnistä laite uudestaan #WX00$ komenolla. $WZ<CR><LF> Resetoi W2003 ohjelma -komento #WX$ resetoi W2003 ohjelman, ja uudet asetusarvot tulevat voimaan (mm. talletusaikaväli ja automaattilähetys) Lue ohjelmaversio- komento #WL$ W2003 <CR><LF> Huolto Jos laitteen toiminnasta on kysyttävää, ota yhteyttä myyjään. Hän antaa tarpeellisia neuvoja puhelimitse tai hoitaa laitteen huoltoon valmistajalle. Tarkista kuitenkin omatoimisesti, että teholähde on verkossa, W485 POWER LED palaa, ja RS-232C kaapeli on kytketty oikeaan porttiin. Samoin W484 laitteen keltainen LED pitää palaa kun terminaaliohjelmaa käytetään oikeassa portissa. PROBYTE Term2003 on hyvä sarjaliikenneohjelma testaukseen. Valmistaja PROBYTE Oy puhelin Nirvankatu Tampere Sääasema W2003 PROBYTE sivu 8/8
