Fortum Fiksu Etäohjattava roiskeveden kestävä sähkökytkin (IP44) Käyttöohjeet

Transkriptio

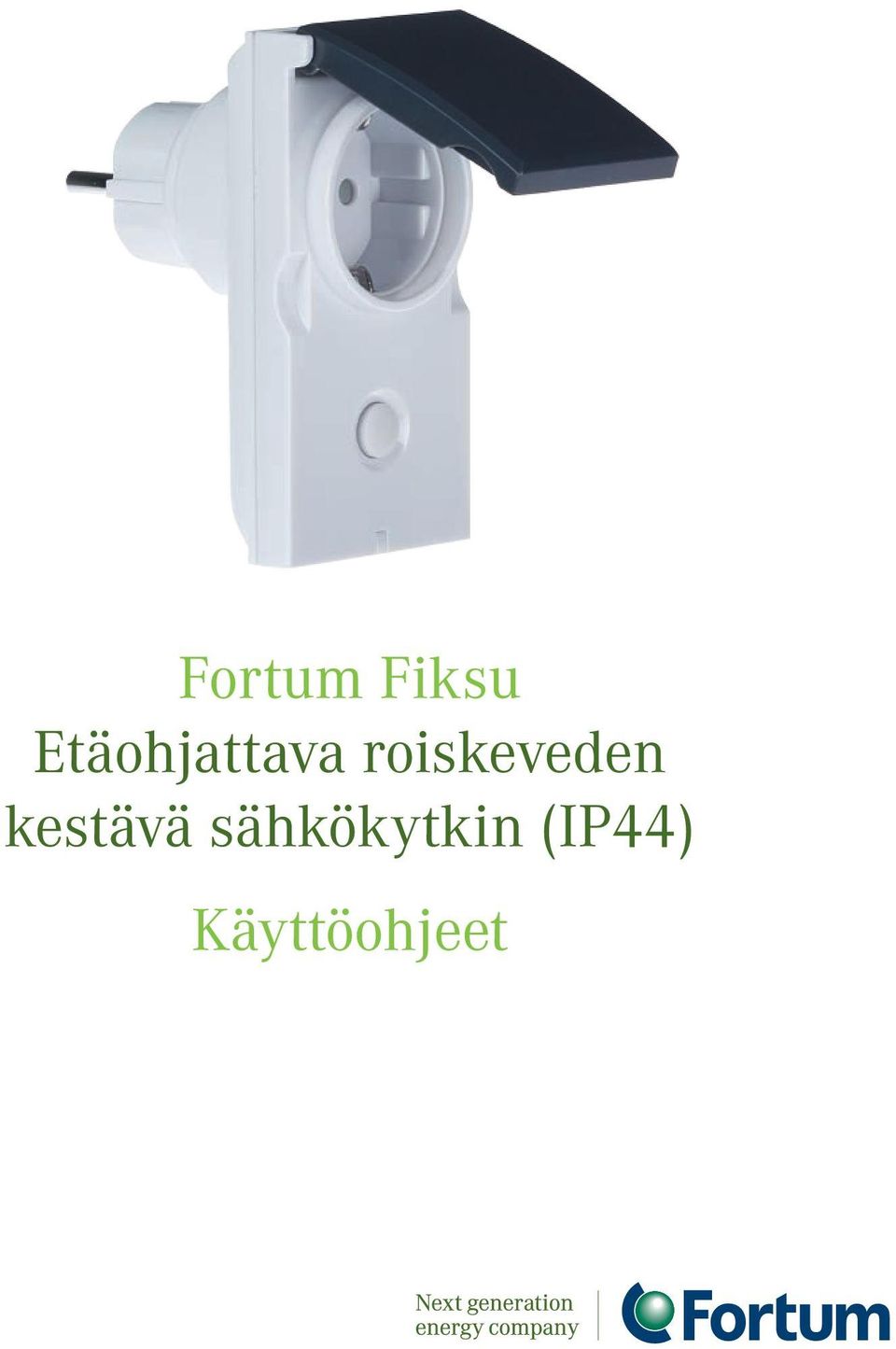

1 Fortum Fiksu Etäohjattava roiskeveden kestävä sähkökytkin (IP) Käyttöohjeet

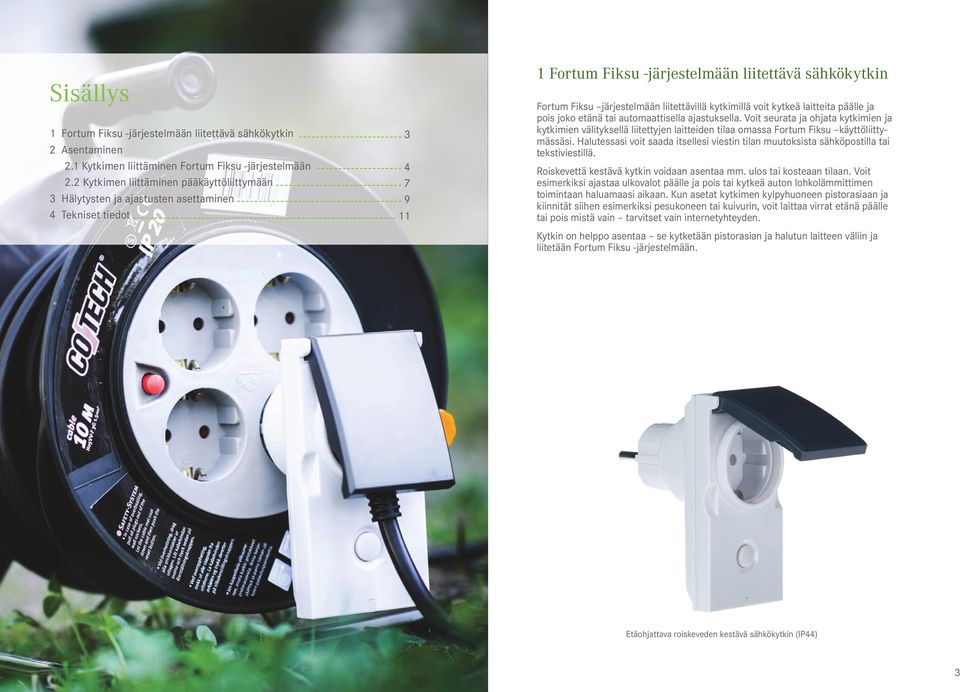

2 Sisällys 1 Fortum Fiksu -järjestelmään liitettävä sähkökytkin 2 Asentaminen 2.1 Kytkimen liittäminen Fortum Fiksu -järjestelmään 2.2 Kytkimen liittäminen pääkäyttöliittymään Hälytysten ja ajastusten asettaminen Tekniset tiedot Fortum Fiksu -järjestelmään liitettävä sähkökytkin Fortum Fiksu järjestelmään liitettävillä kytkimillä voit kytkeä laitteita päälle ja pois joko etänä tai automaattisella ajastuksella. Voit seurata ja ohjata kytkimien ja kytkimien välityksellä liitettyjen laitteiden tilaa omassa Fortum Fiksu käyttöliittymässäsi. Halutessasi voit saada itsellesi viestin tilan muutoksista sähköpostilla tai tekstiviestillä. Roiskevettä kestävä kytkin voidaan asentaa mm. ulos tai kosteaan tilaan. Voit esimerkiksi ajastaa ulkovalot päälle ja pois tai kytkeä auton lohkolämmittimen toimintaan haluamaasi aikaan. Kun asetat kytkimen kylpyhuoneen pistorasiaan ja kiinnität siihen esimerkiksi pesukoneen tai kuivurin, voit laittaa virrat etänä päälle tai pois mistä vain tarvitset vain internetyhteyden. Kytkin on helppo asentaa se kytketään pistorasian ja halutun laitteen väliin ja liitetään Fortum Fiksu -järjestelmään. Etäohjattava roiskeveden kestävä sähkökytkin (IP) 2

3 2 Asentaminen. Valitse Lisää uusi. 2.1 KYTKIMEN LIITTÄMINEN FORTUM FIKSU -JÄRJESTELMÄÄN Pidä kytkin enintään kolmen metrin etäisyydellä ohjausyksiköstä liittämisen ajan. 1. Liitä kytkin pistorasiaan. 2. Siirry hallinnointikäyttöliittymään: valitse pääkäyttöliittymässä Asetukset ja klikkaa linkkiä Hallinnointikäyttöliittymään.. Valitse Järjestelmä Laitteet. 5. Valitse Aloita haku Paina kytkimessä olevaa nappia nopeasti kolme kertaa 1,5 sekunnin sisällä. Roiskeveden kestävä (IP) etäohjattava sähkökytkin, liittämispainike ja LED-valo 5

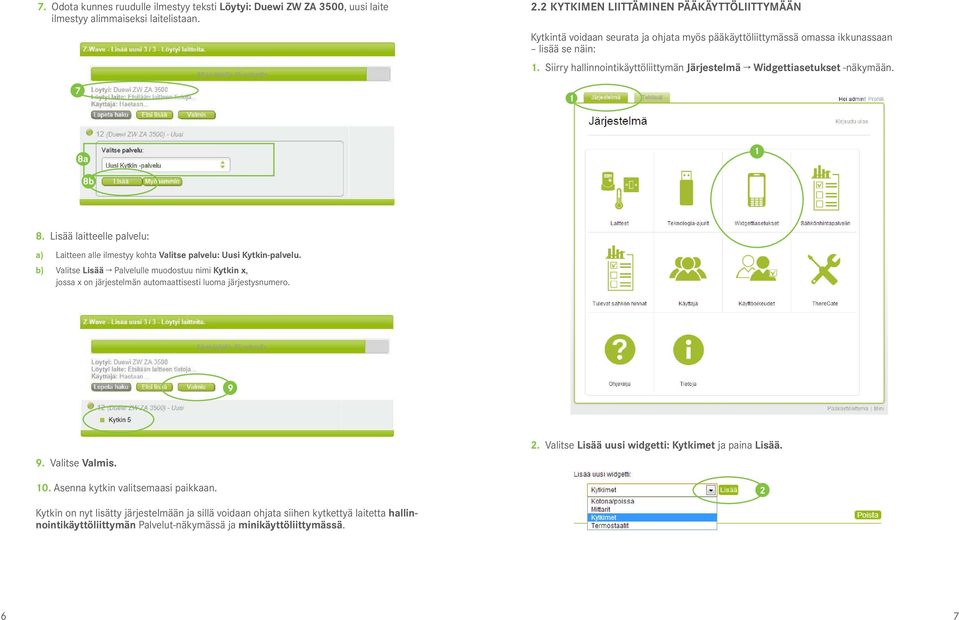

4 7. Odota kunnes ruudulle ilmestyy teksti Löytyi: Duewi ZW ZA 500, uusi laite ilmestyy alimmaiseksi laitelistaan KYTKIMEN LIITTÄMINEN PÄÄKÄYTTÖLIITTYMÄÄN Kytkintä voidaan seurata ja ohjata myös pääkäyttöliittymässä omassa ikkunassaan lisää se näin: 1. Siirry hallinnointikäyttöliittymän Järjestelmä Widgettiasetukset -näkymään. 1 8a 1 8b 8. Lisää laitteelle palvelu: a) Laitteen alle ilmestyy kohta Valitse palvelu: Uusi Kytkin-palvelu. b) Valitse Lisää Palvelulle muodostuu nimi Kytkin x, jossa x on järjestelmän automaattisesti luoma järjestysnumero Valitse Valmis. 10. Asenna kytkin valitsemaasi paikkaan. 2. Valitse Lisää uusi widgetti: Kytkimet ja paina Lisää. 2 Kytkin on nyt lisätty järjestelmään ja sillä voidaan ohjata siihen kytkettyä laitetta hallinnointikäyttöliittymän Palvelut-näkymässä ja minikäyttöliittymässä. 6 7

5 Widgettilistan alimmaiseksi ilmestyy uusi Kytkimet-widget.. Anna Kytkin-widgetille haluamasi nimi (esim. Auton lämmityksen ohjain).. Valitse Lisää uusi kytkin: Kytkin x valitse listasta kytkin, jonka haluat tuoda näkyviin pääkäyttöliittymään (nimi ja juokseva numero, jotka muodostuivat Kytkin-palvelun lisäämisen yhteydessä). 5. Paina Hyväksy. Hyväksy-napin viereen ilmestyy teksti Päivitetty. Kytkimen tila sekä sen mittaama kulutus näkyvät nyt pääkäyttöliittymässä omissa ikkunoissaan: 5 Hälytysten ja ajastusten asettaminen Kytkin voidaan kytkeä päälle ja pois manuaalisesti painamalla siinä olevaa painiketta. Lisäksi kytkimelle voidaan ajastaa erilaisia tehtäviä, joista osa voi riippua muista käytettävissä olevista laitteista: kytkintä voi esimerkiksi ohjata lämpötila-anturin mittaaman lämpötilan mukaan. Tavallisimmat tehtävät ovat: Ohjaa kytkintä ajastimella Ohjaa kytkintä ajastimella, vaihteleva viive Ohjaa kytkintä toisen kytkimen mukaan Ohjaa kytkintä toisen kytkimen mukaan, käänteisesti Pakota kytkin haluttuun tilaan ajastimella Kytkin pois päältä määritellyn ajan kuluttua Esimerkkinä Ohjaa kytkintä ajastimella : 1. Siirry hallinnointikäyttöliittymän Tehtävät -näkymään Valitse Luo uusi tehtävä halutun kytkimen kohdalla Duewi ZW ZA 500)

6 . Valitse tehtäväpohja, esimerkiksi Ohjaa kytkintä ajastimella. 5. Valitse ohjattava kytkin. 6. Aseta ajastukselle aika, jolloin kytkin laitetaan päälle, sekä aika, jolloin kytkin laitetaan pois päältä. 7. Paina Tallenna. Tekniset tiedot Input: AC 20V 50Hz, Max 10A Ulkomitat: korkeus 11 mm, leveys: 59 mm, syvyys: xx mm Voidaan käyttää myös kosteissa tiloissa, (IP, roiskeveden kestävä) Langaton yhteys: 868,2 MHz (Z-Wave) LED-valon toiminta:. Anna tehtävälle haluamasi nimi, esimerkiksi Jouluvalojen ohjaus päälle/pois. 7 keltainen kytkin päällä sininen kytkin pois päältä punainen Z-Wave-verkkoon liittyminen epäonnistui / ei yhteyttä ohjausyksikköön vihreä Z-Wave-verkkoon liittyminen onnistui vihreä vilkkuu konfigurointi käynnissä punainen vilkkuu jossakin Z-Wave-verkon laitteessa paristot loppumassa punainen/vihreä vilkkuu laitetta ei liitetty Z-Wave verkkoon punainen/keltainen/vihreä vilkkuu kytkimen resetointi käynnissä

7 Yhteystiedot Kaikissa Fortum Fiksuun liittyvissä kysymyksissä voit olla yhteydessä asiakaspalveluumme: puhelin (pvm/mpm) arkisin klo /1
