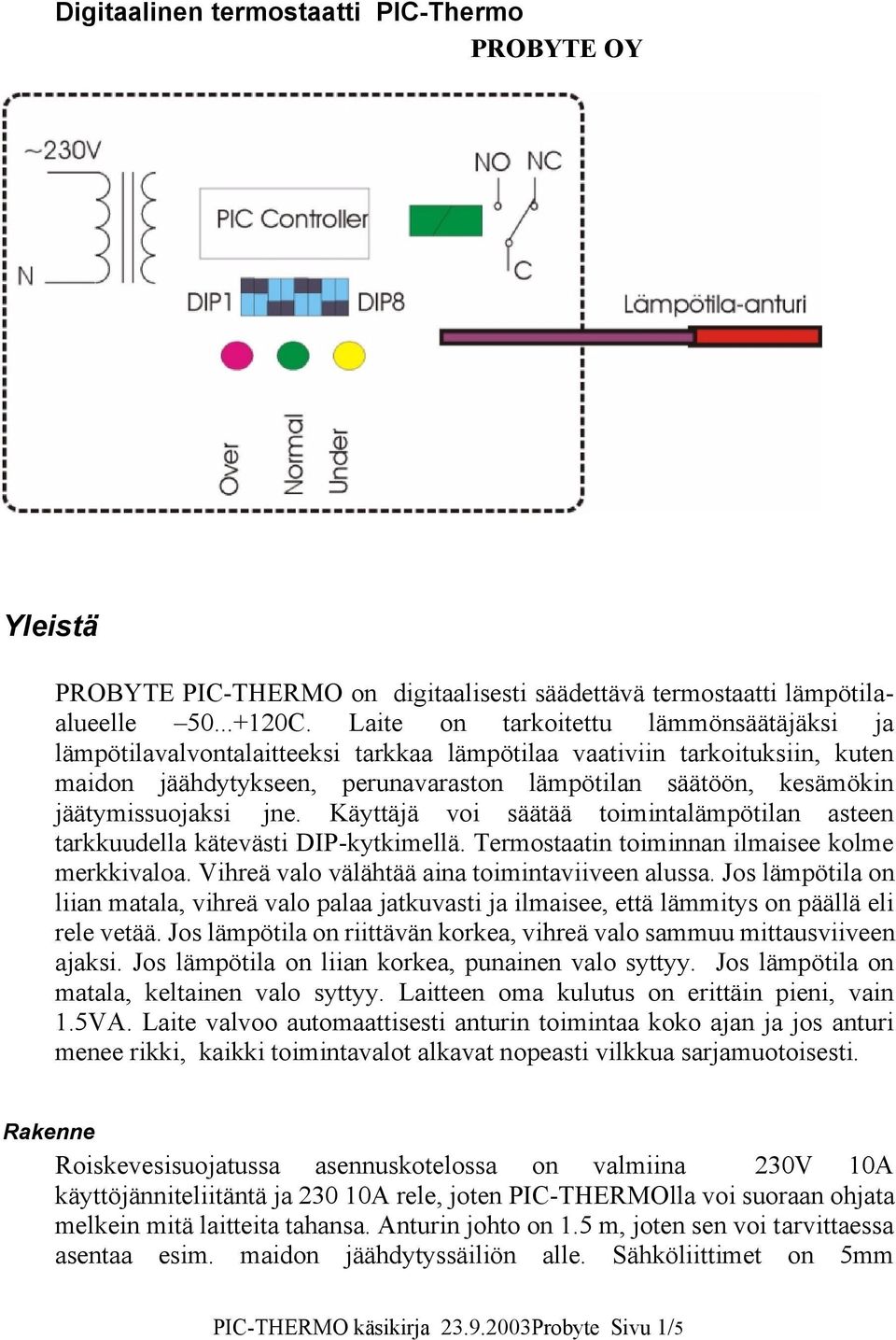

1 Digitaalinen termostaatti PIC-Thermo PROBYTE OY Yleistä PROBYTE PIC-THERMO on digitaalisesti säädettävä termostaatti lämpötilaalueelle C. Laite on tarkoitettu lämmönsäätäjäksi ja lämpötilavalvontalaitteeksi tarkkaa lämpötilaa vaativiin tarkoituksiin, kuten maidon jäähdytykseen, perunavaraston lämpötilan säätöön, kesämökin jäätymissuojaksi jne. Käyttäjä voi säätää toimintalämpötilan asteen tarkkuudella kätevästi DIP-kytkimellä. Termostaatin toiminnan ilmaisee kolme merkkivaloa. Vihreä valo välähtää aina toimintaviiveen alussa. Jos lämpötila on liian matala, vihreä valo palaa jatkuvasti ja ilmaisee, että lämmitys on päällä eli rele vetää. Jos lämpötila on riittävän korkea, vihreä valo sammuu mittausviiveen ajaksi. Jos lämpötila on liian korkea, punainen valo syttyy. Jos lämpötila on matala, keltainen valo syttyy. Laitteen oma kulutus on erittäin pieni, vain 1.5VA. Laite valvoo automaattisesti anturin toimintaa koko ajan ja jos anturi menee rikki, kaikki toimintavalot alkavat nopeasti vilkkua sarjamuotoisesti. Rakenne Roiskevesisuojatussa asennuskotelossa on valmiina 230V 10A käyttöjänniteliitäntä ja A rele, joten PIC-THERMOlla voi suoraan ohjata melkein mitä laitteita tahansa. Anturin johto on 1.5 m, joten sen voi tarvittaessa asentaa esim. maidon jäähdytyssäiliön alle. Sähköliittimet on 5mm PIC-THERMO käsikirja Probyte Sivu 1/5

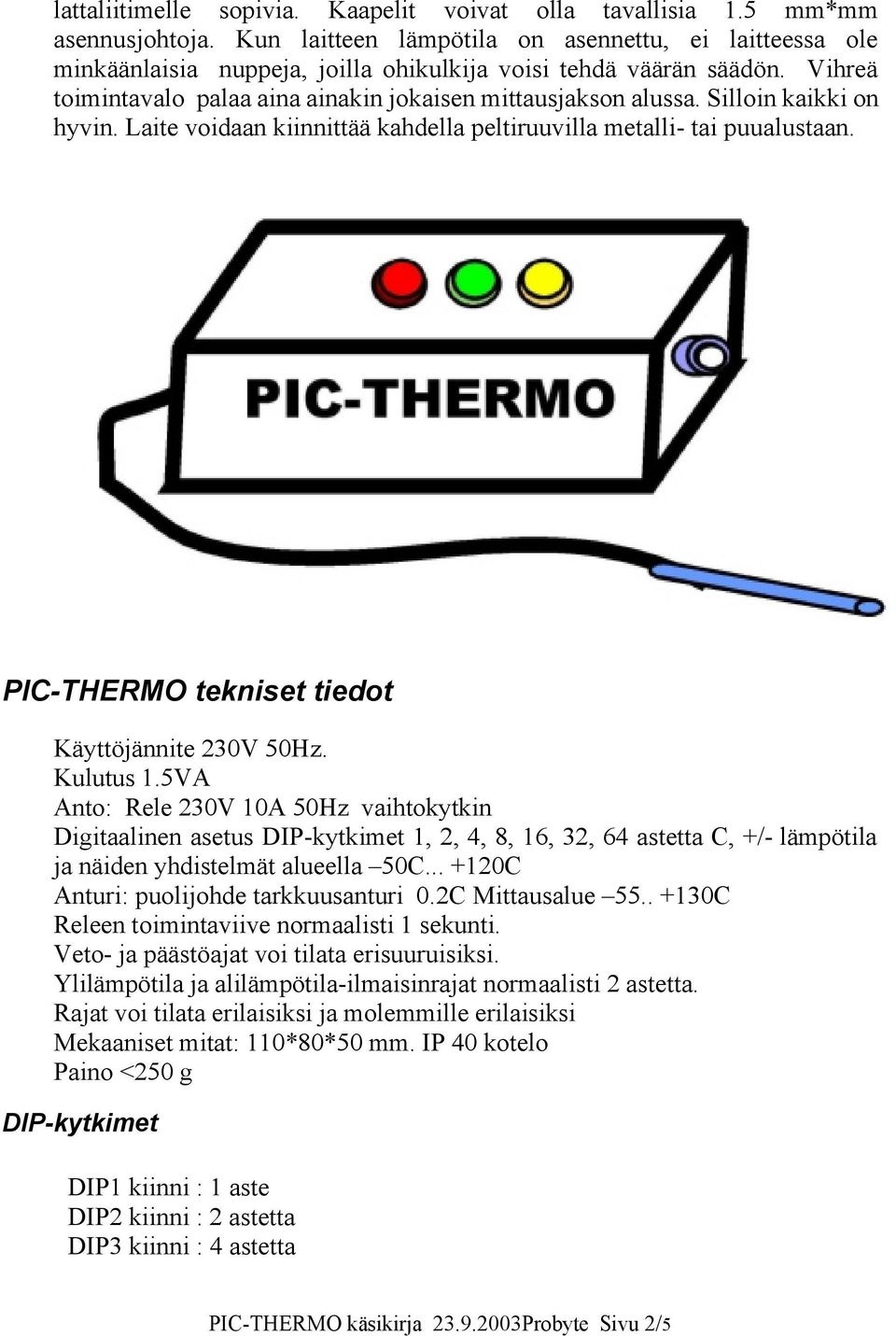

2 lattaliitimelle sopivia. Kaapelit voivat olla tavallisia 1.5 mm*mm asennusjohtoja. Kun laitteen lämpötila on asennettu, ei laitteessa ole minkäänlaisia nuppeja, joilla ohikulkija voisi tehdä väärän säädön. Vihreä toimintavalo palaa aina ainakin jokaisen mittausjakson alussa. Silloin kaikki on hyvin. Laite voidaan kiinnittää kahdella peltiruuvilla metalli- tai puualustaan. PIC-THERMO tekniset tiedot Käyttöjännite 230V 50Hz. Kulutus 1.5VA Anto: Rele 230V 10A 50Hz vaihtokytkin Digitaalinen asetus DIP-kytkimet 1, 2, 4, 8, 16, 32, 64 astetta C, +/- lämpötila ja näiden yhdistelmät alueella 50C C Anturi: puolijohde tarkkuusanturi 0.2C Mittausalue C Releen toimintaviive normaalisti 1 sekunti. Veto- ja päästöajat voi tilata erisuuruisiksi. Ylilämpötila ja alilämpötila-ilmaisinrajat normaalisti 2 astetta. Rajat voi tilata erilaisiksi ja molemmille erilaisiksi Mekaaniset mitat: 110*80*50 mm. IP 40 kotelo Paino <250 g DIP-kytkimet DIP1 kiinni : 1 aste DIP2 kiinni : 2 astetta DIP3 kiinni : 4 astetta PIC-THERMO käsikirja Probyte Sivu 2/5

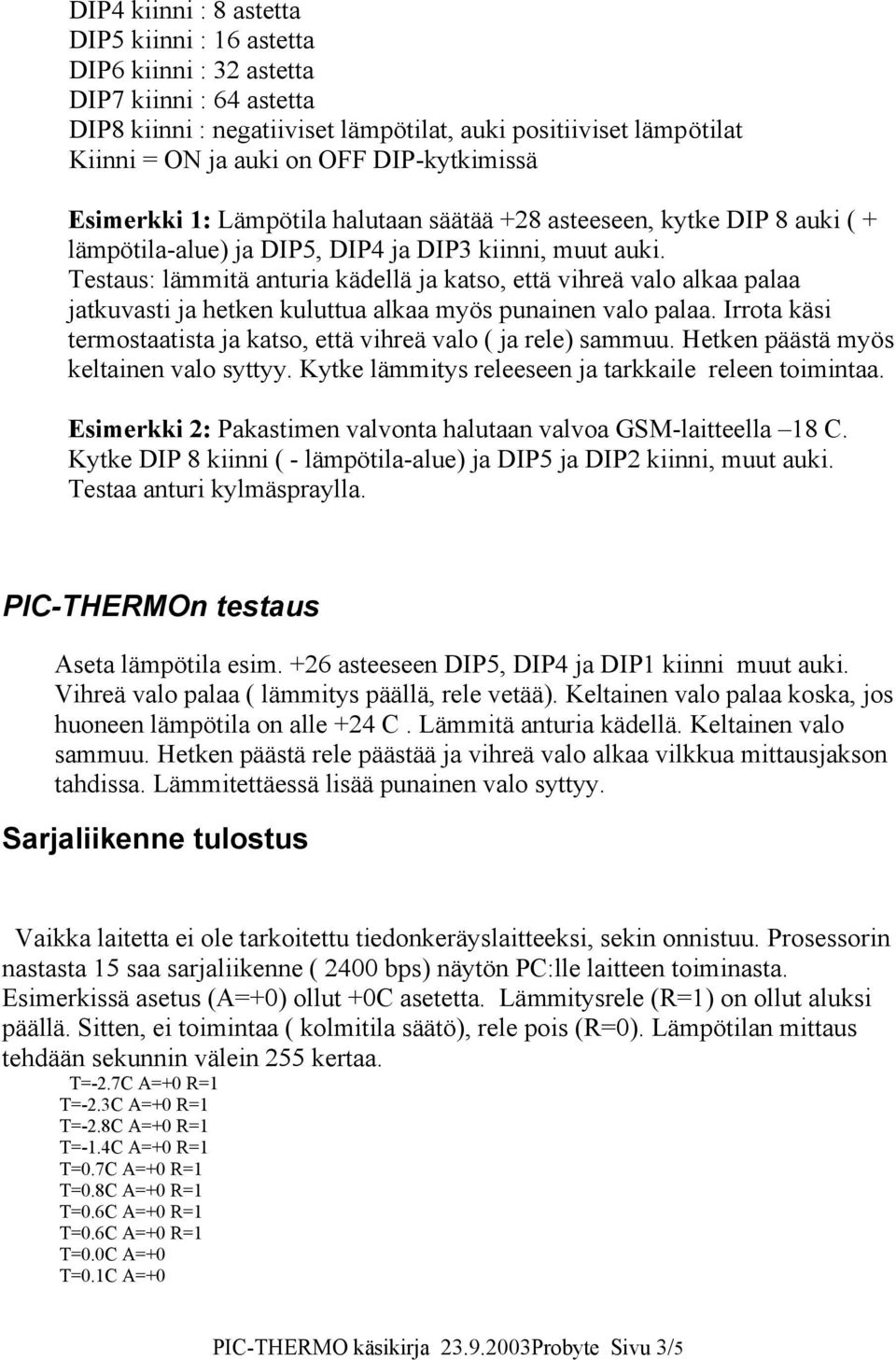

3 DIP4 kiinni : 8 astetta DIP5 kiinni : 16 astetta DIP6 kiinni : 32 astetta DIP7 kiinni : 64 astetta DIP8 kiinni : negatiiviset lämpötilat, auki positiiviset lämpötilat Kiinni = ON ja auki on OFF DIP-kytkimissä Esimerkki 1: Lämpötila halutaan säätää +28 asteeseen, kytke DIP 8 auki ( + lämpötila-alue) ja DIP5, DIP4 ja DIP3 kiinni, muut auki. Testaus: lämmitä anturia kädellä ja katso, että vihreä valo alkaa palaa jatkuvasti ja hetken kuluttua alkaa myös punainen valo palaa. Irrota käsi termostaatista ja katso, että vihreä valo ( ja rele) sammuu. Hetken päästä myös keltainen valo syttyy. Kytke lämmitys releeseen ja tarkkaile releen toimintaa. Esimerkki 2: Pakastimen valvonta halutaan valvoa GSM-laitteella 18 C. Kytke DIP 8 kiinni ( - lämpötila-alue) ja DIP5 ja DIP2 kiinni, muut auki. Testaa anturi kylmäspraylla. PIC-THERMOn testaus Aseta lämpötila esim. +26 asteeseen DIP5, DIP4 ja DIP1 kiinni muut auki. Vihreä valo palaa ( lämmitys päällä, rele vetää). Keltainen valo palaa koska, jos huoneen lämpötila on alle +24 C. Lämmitä anturia kädellä. Keltainen valo sammuu. Hetken päästä rele päästää ja vihreä valo alkaa vilkkua mittausjakson tahdissa. Lämmitettäessä lisää punainen valo syttyy. Sarjaliikenne tulostus Vaikka laitetta ei ole tarkoitettu tiedonkeräyslaitteeksi, sekin onnistuu. Prosessorin nastasta 15 saa sarjaliikenne ( 2400 bps) näytön PC:lle laitteen toiminasta. Esimerkissä asetus (A=+0) ollut +0C asetetta. Lämmitysrele (R=1) on ollut aluksi päällä. Sitten, ei toimintaa ( kolmitila säätö), rele pois (R=0). Lämpötilan mittaus tehdään sekunnin välein 255 kertaa. T=-2.7C A=+0 R=1 T=-2.3C A=+0 R=1 T=-2.8C A=+0 R=1 T=-1.4C A=+0 R=1 T=0.7C A=+0 R=1 T=0.8C A=+0 R=1 T=0.0C A=+0 T=0.1C A=+0 PIC-THERMO käsikirja Probyte Sivu 3/5

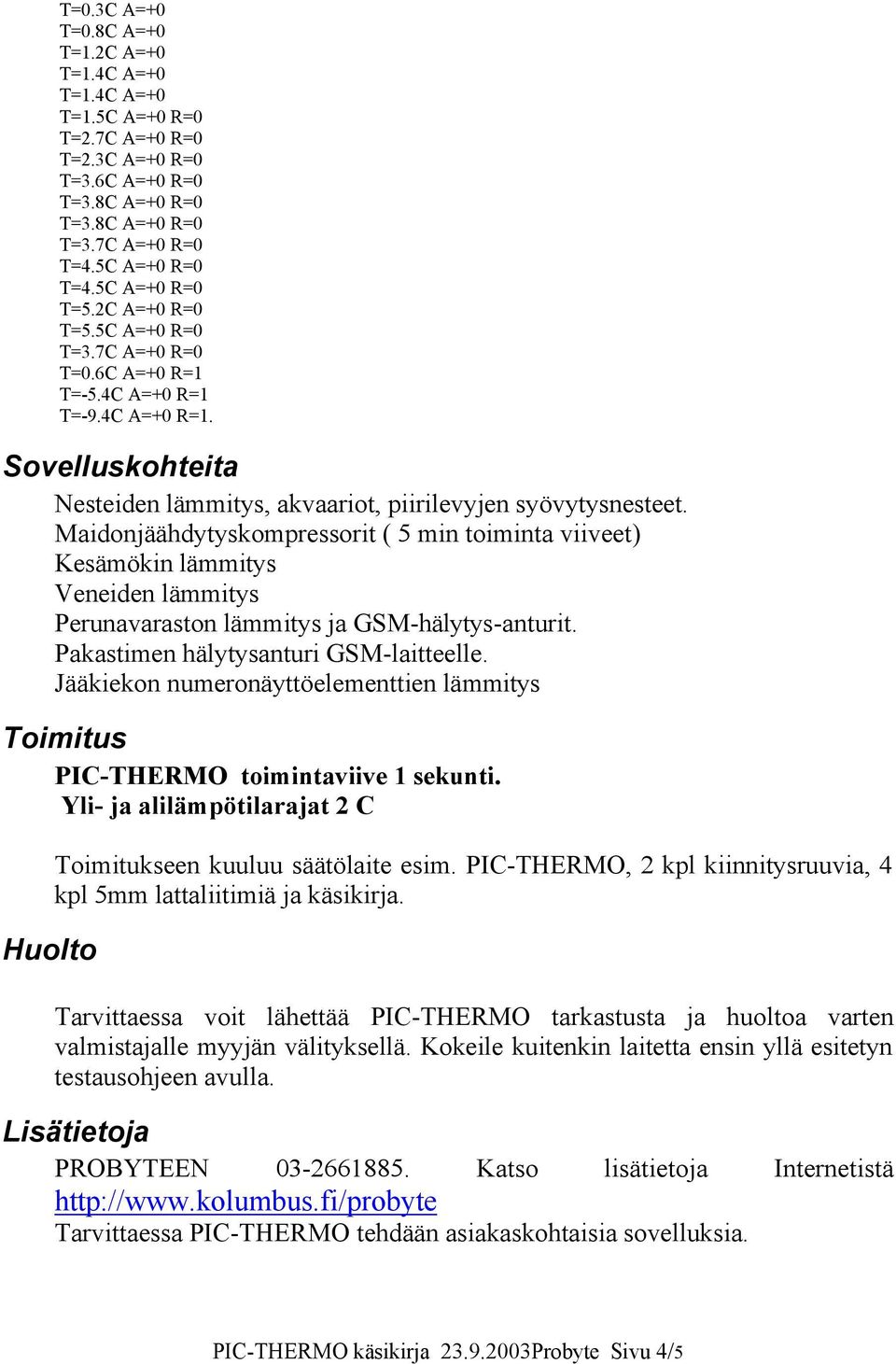

4 T=0.3C A=+0 T=0.8C A=+0 T=1.2C A=+0 T=1.4C A=+0 T=1.4C A=+0 T=1.5C A=+0 R=0 T=2.7C A=+0 R=0 T=2.3C A=+0 R=0 T=3.6C A=+0 R=0 T=3.8C A=+0 R=0 T=3.8C A=+0 R=0 T=3.7C A=+0 R=0 T=4.5C A=+0 R=0 T=4.5C A=+0 R=0 T=5.2C A=+0 R=0 T=5.5C A=+0 R=0 T=3.7C A=+0 R=0 T=-5.4C A=+0 R=1 T=-9.4C A=+0 R=1. Sovelluskohteita Nesteiden lämmitys, akvaariot, piirilevyjen syövytysnesteet. Maidonjäähdytyskompressorit ( 5 min toiminta viiveet) Kesämökin lämmitys Veneiden lämmitys Perunavaraston lämmitys ja GSM-hälytys-anturit. Pakastimen hälytysanturi GSM-laitteelle. Jääkiekon numeronäyttöelementtien lämmitys Toimitus PIC-THERMO toimintaviive 1 sekunti. Yli- ja alilämpötilarajat 2 C Huolto Toimitukseen kuuluu säätölaite esim. PIC-THERMO, 2 kpl kiinnitysruuvia, 4 kpl 5mm lattaliitimiä ja käsikirja. Tarvittaessa voit lähettää PIC-THERMO tarkastusta ja huoltoa varten valmistajalle myyjän välityksellä. Kokeile kuitenkin laitetta ensin yllä esitetyn testausohjeen avulla. Lisätietoja PROBYTEEN Katso lisätietoja Internetistä Tarvittaessa PIC-THERMO tehdään asiakaskohtaisia sovelluksia. PIC-THERMO käsikirja Probyte Sivu 4/5

5 PIC-THERMO käsikirja Probyte Sivu 5/5
