1 TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO Sweco Ilmalanportti 2 FI Helsinki, p (0) Sweco Asiantuntijapalvelut Oy Reg.no Reg. Office Helsinki Sweco Groupin jäsen

2 YHTEENVETO Pakankylän koulun siirtokelpoinen rakennus on vuonna 2000 rakennettu ja vuonna 2006 nykyisellä paikallaan käyttöönotettu rakennus. Osa henkilökunnasta kokee tiloissa puutteelliseen sisäilman laatuun viittaavia oireita. Tutkimuksen tarkoituksena oli tutkia rakenteiden kosteusteknistä kuntoa ja sisäilman laatuun vaikuttavia tekijöitä. Rakennuksessa on tuulettuva puurakenteinen alapohja sekä osittain vaneri- ja lautaverhoillut ulkoseinärakenteet, jotka olivat aistinvaraisesti ja kosteusmittausten perusteella kuivat, mutta rakenteista otetuissa materiaalinäytteissä todettiin mikrobivaurioita. Merkkiainetutkimuksissa alapohjan ja ulkoseinärakenteiden liittymissä havaittiin epätiiviyttä, joten epäpuhtauksien pääsy alapohja- ja ulkoseinärakenteista sisäilmaan on mahdollista. Julkisivujen vanerilevyjen pinnassa havaittiin paikoin kosteuden aiheuttamia jälkiä sekä mikrobikasvustoa. Lautaverhoilluissa julkisivuilla oli jälkiä poistetuista graffiteista. Idänpuoleisen terassin sadevesitorven ja sadevesikaivon liitos oli irronnut, josta sadevedet valuivat maan pinnalle. Siivouskomeron ja teknisen tilan lattialla havaittiin vettä, joka voi olla peräisin käytöstä tai ilmanvaihtokoneen aiheuttamaa kondenssikosteutta. Tilojen katossa ei havaittu vuotoja tai kosteusjälkiä, mutta veden alkuperää ei saatu selville, joten myös vesivuodon mahdollisuus ei ole poissuljettu. Teletilan lattiassa havaittiin kuivuneita käytöstä aiheutuneita vesijälkiä ja pölyä. Putkiläpivientejä ei ollut tiivistetty, joten epäpuhtauksien pääsy alapohjarakenteista on mahdollista. Eteisen lattian muovimaton saumassa oli halkeama, josta voi päästä käytöstä aiheutuvaa kosteutta alapohjarakenteeseen. Tuulikaapissa havaittiin rikkinäinen akustiikkalevy, joka tulee vaihtaa. Luokissa tuloilmakanavien ilmavirta osuu osittain akustiikkalevyjen reunaan ja levyjen reunat ja tuloilmaventtiilien ympärillä oli pölyä. Luokkien 01 ja 02 ilmamäärät olivat riittämättömät ja tulo- ja poistoilmamäärät epätasapainossa. Poistoilmakanavissa oli mineraalivillaeristeisiä vaimennusmateriaaleja. Rakennus oli pääsääntöisesti lievästi alipaineinen ulkoilmaan nähden. Mittausjakson lopulla rakennuksessa havaittiin tuulen aiheuttamaan paine-erojen vaihtelua. Sisäilman laatu oli sisäilman mikrobien, haihtuvien orgaanisten yhdisteiden, pinnoille laskeutuvien mineraalivillakuitujen osalta normaali. Pohjoisen puoleisessa luokassa 02 sisäilman lämpötila oli ajoittain alle oppilaitoksille asetetun ohjearvon +20 ºC käyttöajan ulkopuolella, mutta opetuspäivinä lämpötila on pääsääntöisesti yli +20 ºC. Sisäilman suhteellinen kosteus oli vuodenaikaan nähden normaali. Sisäilman hiilidioksidipitoisuudet nousivat opetuspäivinä yli 1200 ppm:n ja lähelle toimenpiderajaa 1500 ppm. Ilmanvaihto on tutkitussa tiloissa käyttäjämäärään nähden tyydyttävä. Asumisterveysasetuksen mukainen toimenpideraja ei kuitenkaan ylittynyt tilassa. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO

3 Suositellut korjaustoimenpiteet: - Mikäli rakennus halutaan säilyttää opetuskäytössä, suositellaan ensisijaisesti alapohja- ja ulkoseinärakenteiden vaurioituneiden eristemateriaalien uusimista. Lisäksi alapohja- ja ulkoseinärakenteissa havaitut ilmavuotokohdat (ulkoseinän ja lattianliittymät, läpiviennit, ikkunaliittymät, putkien ja sähköjohtokiskojen kannakkeet) tulee tiivistää ilmatiiviiksi, jotta epäpuhtaudet eivät pääse sisäilmaan. Korjausalueen laajuus tulee määrittää laajemmilla rakenneavauksilla ja materiaalinäytteillä. - Julkisivu on suositeltavaa huoltomaalata parin vuoden kuluessa ja vaurioituneet vanerilevyt tulee vaihtaa tai pinnoittaa. - Idänpuoleisen terassin sadevesitorven liitos tulee korjata. - Eteisen 09 muovimattosauma suositellaan korjaamaan. - Teletilan lattia suositellaan puhdistamaan ja putkiläpiviennit tiivistämään ilmatiiviiksi. - Tuulikaapin alaslasketun katon akustiikkalevy suositellaan uusimaan. - Luokissa 01 ja 02 muutetaan tuloilmalaitteiden suuttimien suuntausta siten, että tuloilma jakaantuu nykyistä pidemmälle ulkoseinää kohti. Suuntauksessa otetaan huomioon tuloilmalaitteen valmistajan ohjeistus. Tarkoituksena on parantaa tilojen ilmanjakoa. - Luokkien 01 ja 02 tilakohtaiset tulo- ja poistoilmavirrat säädetään tilakohtaisesti tasapainoon. Säädön yhteydessä varmistetaan, että ilmavirrat ovat riittäviä tilan käyttöön nähden. - Poistoilmakanavissa olevat mineraalivillaiset vaimennusmateriaalit suositellaan pinnoitettavaksi, korvattavaksi muulla materiaalilla tai poistettavaksi kokonaan. - Siivouskomeron 06 ja teknisen tilan 08 lattian kosteuden esiintymistä pitää seurata. - Luokkatilojen tuloilmakanavia ympäröivät pölyiset akustiikkalevyt sekä seinä ja kattopinnat suositellaan puhdistamaan. - Ilmanvaihtokoneen TK31/PK31 maanantain käynnistymisajankohdaksi asetetaan esim. klo 6 nykyisen klo 7 asemesta. Tarkoituksena on parantaa tilojen tuuletusta viikonlopun jälkeen, jolloin ilmanvaihto ei ole toiminnassa. - Jatkossakin koneen TK31/PK31 suodattimien vaihtovälinä pidetään vähintään kaksi kertaa vuodessa. Suodatinvaihdon yhteydessä tarkistetaan suodatinkehyksen tiiveys. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO

4 Sisältö 1 YLEISTIEDOT 1 2 KÄYTETYT MITTA- JA NÄYTTEENOTTOLAITTEET 2 3 ALAPOHJA RAKENTEET HAVAINNOT JA MITTAUSTULOKSET RAKENTEIDEN KOSTEUS RAKENTEIDEN ILMATIIVEYS MUUT HAVAINNOT JOHTOPÄÄTÖKSET TOIMENPIDE-EHDOTUKSET 5 4 ULKOSEINÄT JA JULKISIVUT RAKENTEET HAVAINNOT JA MITTAUSTULOKSET RAKENTEIDEN KOSTEUS RAKENTEIDEN ILMATIIVEYS MUUT HAVAINNOT JOHTOPÄÄTÖKSET TOIMENPIDE-EHDOTUKSET 10 5 YLÄPOHJA JA VESIKATOT RAKENTEET HAVAINNOT JA MITTAUSTULOKSET RAKENTEIDEN KOSTEUS JA MATERIAALIEN MIKROBIOLOGINEN KUNTO MUUT HAVAINNOT JOHTOPÄÄTÖKSET TOIMENPIDE-EHDOTUKSET 13 6 SISÄILMAN LAATU SISÄILMAN MIKROBIT SISÄILMAN HAIHTUVAT ORGAANISET YHDISTEET PINNOILLE LASKEUTUVAT MINERAALIVILLAKUIDUT SISÄILMAN OLOSUHTEET JOHTOPÄÄTÖKSET 14 7 ILMANVAIHTO ILMANVAIHTOKONE TK31/PK ILMANVAIHTOKANAVIEN SISÄPINTOJEN PÖLYKERTYMÄ 16 TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO

5 7.3 TULOILMAKANAVIEN SISÄPINTOJEN PÖLYN KOOSTUMUS PÄÄTELAITTEET JA ILMANJAKO ILMANVAIHDON ILMAVIRRAT PAINESUHTEIDEN SEURANTA JOHTOPÄÄTÖKSET TOIMENPIDE-EHDOTUKSET 20 8 KAIKKI TOIMENPIDE-EHDOTUKSET KIIREELLISYYSJÄRJESTYKSESSÄ KORJAUSTOIMENPITEET, JOTKA VAATIVAT KORJAUSSUUNNITTELUA MUUT KORJAUSTOIMENPITEET HUOLTOTOIMENPITEIDEN YHTEYDESSÄ TEHTÄVÄT KORJAUSTOIMENPITEET 21 9 LIITTEET 22 TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO

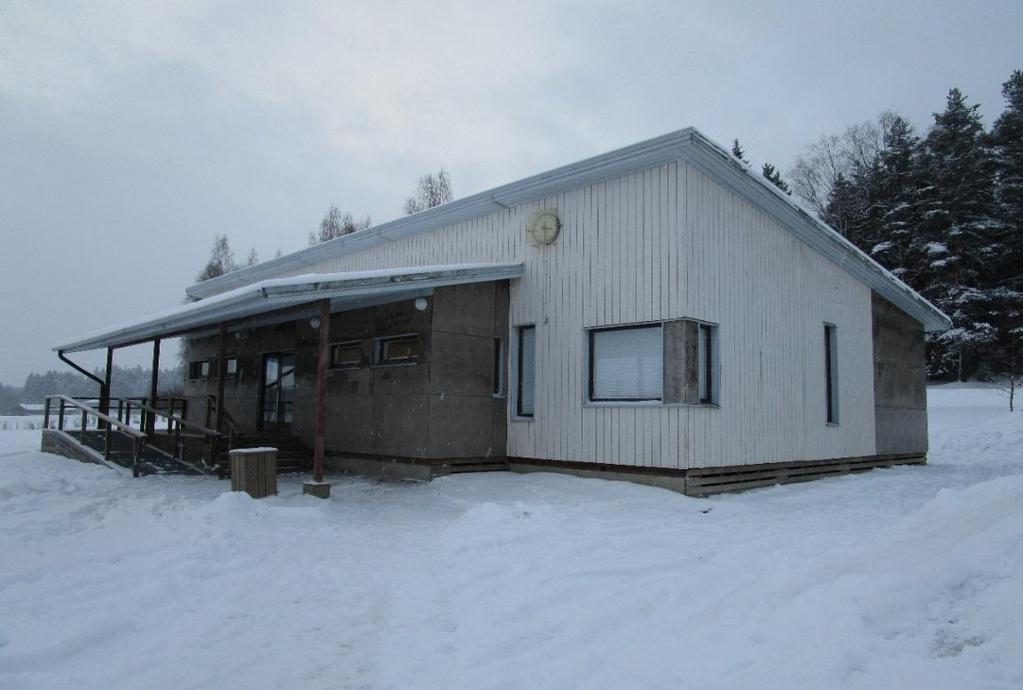

6 1 YLEISTIEDOT Tutkimuskohde: Pakankylän koulu, Siirtokelpoinen rakennus Snettansintie 9, Espoo Lähtötiedot: Pakankylän koulun käytössä on vuonna 2001 rakennettu siirtokelpoinen rakennus, joka on ollut koulun käytössä vuodesta Rakennus on puurunkoinen ja siinä on tuulettuva alapohja. Rakennuksessa on kaksi luokkatilaa yhdessä tasossa. Ilmanvaihtokone on kiinteistönhoitajan mukaan huollettu syksyllä 2017, jolloin myös kanavistot on puhdistettu. Osa henkilökunnasta kokee tiloissa puutteelliseen sisäilman laatuun viittaavia oireita. Tilaaja: Esko Halmesmäki Espoon kaupunki, Tilakeskus-liikelaitos Tutkimusryhmä: Tutkimuksen tekijöinä olivat Tommi Lautiainen, Jarkko Lesonen, Milla Mattila, Taija Poutiainen ja Sanna Pohjola. Tutkimukset kohteessa tehtiin ajalla Tutkimustavoite: Tutkimuksen tarkoituksena on tutkia sisäilman laatua ja laatuun vaikuttavia tekijöitä. Muut käytössä olleet tutkimukset ja lähtötiedot: Tarkastuskertomus, Espoon seudun ympäristöterveys Sisäilmasto-olosuhteet, Espoon kaupunki Sisäilmasto-olosuhteet, Espoon kaupunki Sisäilmakatselmus, Palmia Siivouslaatu ja siivottavuus, Espoon kaupunki Ilmamäärien mittauspöytäkirjat, Espoon Kiinteistöpalvelut Ilmamäärien mittauspöytäkirjat, Espoon Kiinteistöpalvelut Piirustukset: Tilaelementtikoulu, Tilamarkkinat Oy Pakankylän siirtokelpoinen koulu, Espoon tekninen keskus, Talonsuunnittelupalvelut TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 1 (22)

7 2 KÄYTETYT MITTA- JA NÄYTTEENOTTOLAITTEET VOC pumppu SKC Model Mikrobipumppu Lämpötila- ja kosteusmittari Paine-erologgeri CO2-loggeri Thomas VTE 10 ja Andersen 6-vaihekeräin Vaisala HM40, anturi HMP110 TSI Airflow PVM610, Tinytag Dwyer-paine-eromittari ja Tinytagtiedonkeruujärjestelmä Tinytag TGE-0010 Pintakosteusilmaisin Gann hydrotest LG 1 Kosteusmittari Merkkiainelaitteisto Alipaineistaja Ilmamäärämittari Vaisala HMP41 ja HM40, mittapäät HMP42 ja HMP44 Wika Gir-10 Blowerdoor SwemaFlow 125D 3 ALAPOHJA Kuva 1. Alapohjan piirustusten mukaiset rakennetyyppien sijainnit leikkaus A-A. Kuva 2. Alapohjan piirustusten mukaiset rakennetyyppien sijainnit leikkaus B-B. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 2 (22)

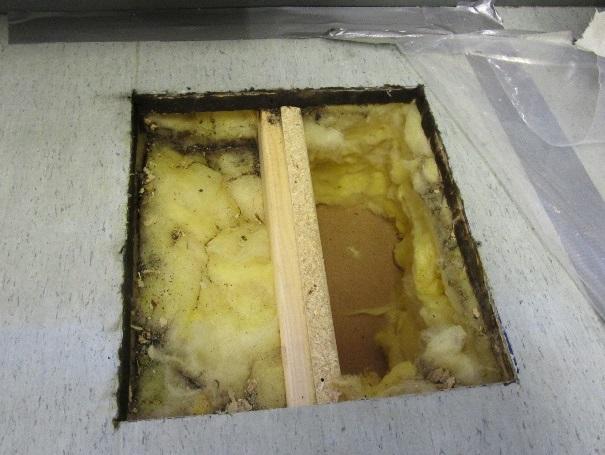

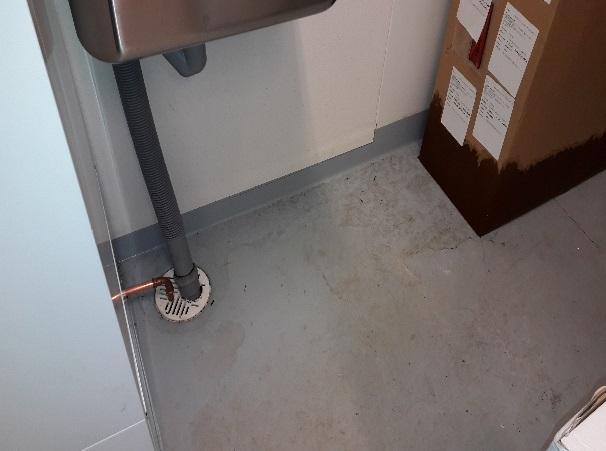

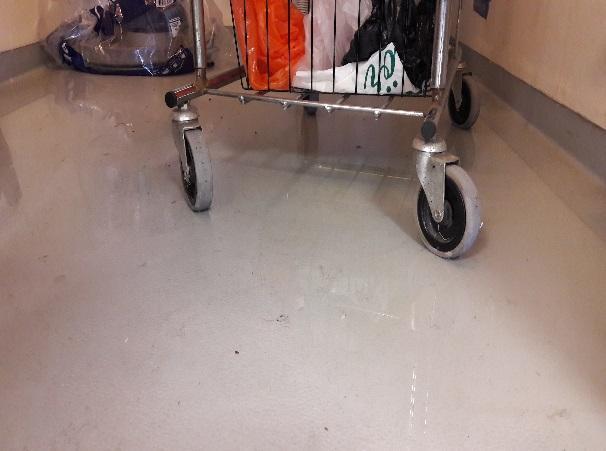

8 3.1 RAKENTEET AP, Luokka 01, RA16, MR12 muovimatto ja liima 22 mm pontattu lastulevy 225 mm lattiapalkit ja mineraalivilla (MR12) 12 mm puolikova kuitulevy 22x100 mm suojalaudat painekyllästettyä puuta Rakenteesta ei aistittu poikkeavaa hajua. Kuva 3. Alapohjan rakenneavaus RA16 Alapohjasta otetussa materiaalinäytteessä MR12 kasvoi kohtuullisesti (++) aktinomykeettejä ja vähän homesieni-itiöitä (Liite 1, Metropolilab testausseloste ). Materiaalissa on viite mikrobikasvusta. 3.2 HAVAINNOT JA MITTAUSTULOKSET RAKENTEIDEN KOSTEUS Siirtokelpoisessa rakennuksessa on tuulettuva levyrakenteinen alapohjarakenne (AP). Lattiapinnoitteena tiloissa on muovimatto. Alapohjarakenteeseen tehtiin kosteuskartoitus pintakosteusilmaisimella. Pintakosteuskartoituksessa rakenteissa ei havaittu kohonneita pintakosteusarvoja. Alapohjarakenteen eristetilan suhteellinen kosteus tarkastettiin luokassa 01. Suhteellinen kosteus rakenteessa (K5) oli 43,3 %, mikä on tavanomainen kosteuspitoisuus levyrakenteisen alapohjarakenteen eristetilassa. Kosteusmittausten tulokset on esitetty pohjakuvassa liitteessä 3.4. Tutkimushetkellä siivouskomeron ja teknisen tilan lattialla oli vettä. Teknisessä tilassa ilmanvaihtosuodattimien pahvilaatikko oli alareunasta kastunut. Tilojen katossa ei havaittu vuotoja tai kosteusjälkiä. Molemmissa tiloissa oli lattiakaivot ja muovimatto oli nostettu seinälle noin 10 cm. Kuva 4. Teknisen tilan lattialla havaittiin vettä ja kuivuneita kosteusjälkiä. Ilmanvaihtosuodattimien pahvilaatikko oli alareunasta kastunut. Siivouskomeron lattialla oli myös vettä. Molemmissa tiloissa oli lattiakaivot ja muovimatto oli nostettu seinälle. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 3 (22)

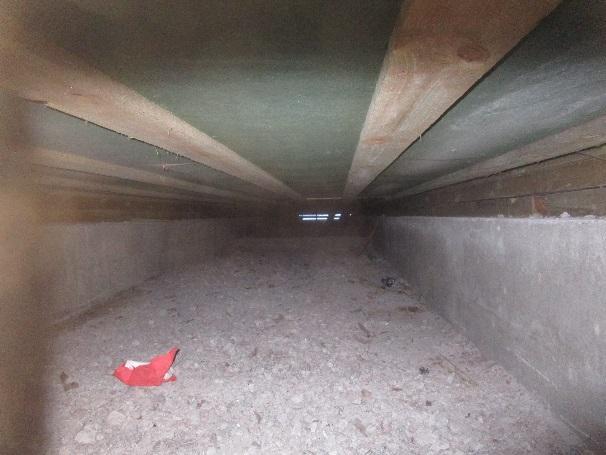

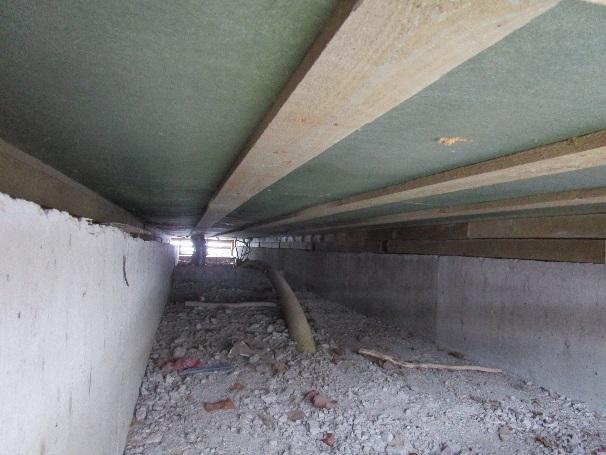

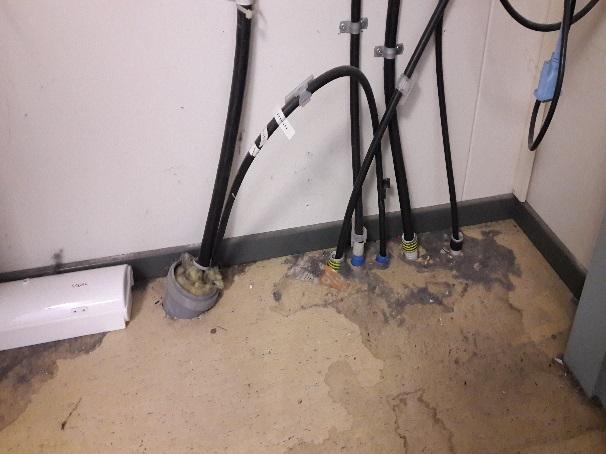

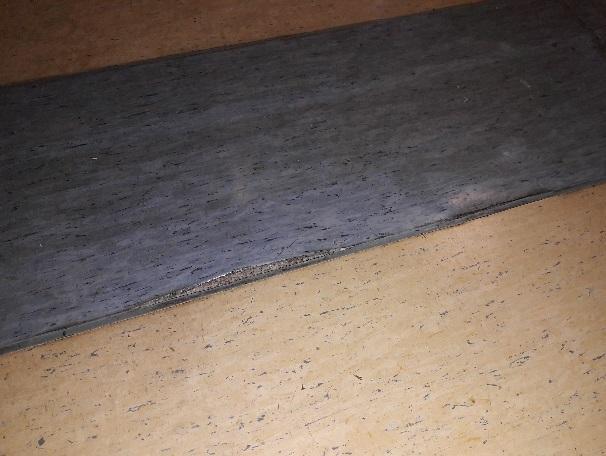

9 3.2.2 RAKENTEIDEN ILMATIIVEYS Luokkatilassa 01 tutkittiin alapohjarakenteen (AP) ilmatiiveyttä merkkiainekokeen avulla. Merkkikaasu laskettiin alapohjan eristekerrokseen. Kaasun leviämistä seurattiin analysaattorin avulla opetustilassa. Sisätila alipaineistettiin noin 10 Pa alipaineeseen tutkimuksen ajaksi. Ilmatiiveyskokeen tulokset on esitetty tarkemmin liitteessä 4.4. Ilmavuotoja havaittiin alapohjasta ulkoseinän ja lattian liittymissä. Rakenteiden sisältämät epäpuhtaudet voivat siirtyä ilmavuotokohtien kautta sisäilmaan MUUT HAVAINNOT Siirtokelpoinen rakennus on rakennettu pilarien päälle ja siinä on noin 0,5 m korkea tuulettuva alustatila. Rakennuksen alla on routimaton sepelikerros. Havaintoja alapohjasta on esitetty kuvissa 5-6. Kuva 5. Teletilan lattialla oli pölyä ja kuivuneita kosteusjälkiä, jotka ovat todennäköisesti peräisin tiloissa käytetyistä siivousvesistä. Alapohjan putkiläpivientejä ei ollut tiivistetty. Eteistilan muovimaton sauma oli rikki. Kuva 6. Yleiskuvia siirtokelpoisen rakennuksen alapohjarakenteesta. Maapohjana oli sepeli, joka vaikutti aistinvaraisesti kuivalta. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 4 (22)

10 3.3 JOHTOPÄÄTÖKSET - Siirtokelpoisen rakennuksen alapohjarakenne (AP) oli pääsääntöisesti kuiva. Luokan 01 alapohjarakenteesta otetussa materiaalinäytteessä (MR12) havaittiin viitteitä mikrobikasvustosta. - Levyrakenteisen alapohjarakenteen ja ulkoseinärakenteen liittymä ei ole ilmatiivis. Rakenteissa olevat epäpuhtaudet voivat siirtyä sisätiloihin ilmavuotokohtien kautta. - Siivouskomeron 06 ja teknisen tilan 08 lattian muovimaton päällä oli vettä, joka todennäköisesti johtuu tilojen käytöstä ja tuloilman kosteuden kondensoitumisesta. Tilojen katossa ei havaittu vuotoja tai kosteusjälkiä, mutta veden alkuperää ei saatu selville, joten myös vesivuodon mahdollisuus ei ole poissuljettu. - Teletilan lattialla oli pölyä, kuivunutta kosteutta ja putkiläpiviennit olivat tiivistämättömiä, joka voi vaikuttaa sisäilman laatuun. - Eteisen 09 muovimaton sauma oli rikki, josta voi päästä kosteutta rakenteeseen. 3.4 TOIMENPIDE-EHDOTUKSET - Alapohjarakenteen vaurioituneet eristemateriaalit suositellaan uusittaviksi ja havaitut ilmavuotokohdat (ulkoseinän ja lattianliittymät) tulee tiivistää ilmatiiviiksi. Vaihtoehtoisesti korjauskustannusten noustessa korkeaksi suositellaan harkitsemaan myös rakennuksen purkamista. - Siivouskomeron 06 ja teknisen tilan 08 lattian kosteuden esiintymistä pitää seurata. - Teletilan lattia suositellaan puhdistamaan ja putkiläpiviennit tiivistämään ilmatiiviiksi. - Eteisen 09 muovimattosauma suositellaan korjaamaan. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 5 (22)

11 4 ULKOSEINÄT JA JULKISIVUT Kuva 7. Ulkoseinien piirustusten mukaiset rakennetyyppien sijainnit leikkaus A-A. Kuva 8. Ulkoseinien piirustusten mukaiset rakennetyyppien sijainnit leikkaus B-B. 4.1 RAKENTEET US1/US2, Luokka 01, RA17, MR11 sisäpinnan käsittely,maali 10 mm sasmox-kipsilastulevy 2 mm höyrynsulkumuovi 175 mm pystyrunko ja mineraalivilla (MR11) 12 mm tuulensuojalevy 25 m vaakakoolaus mm pystylomalaudoitus (US1) tai 15 mm julkisivuvaneri (US2) Ulkoseinärakenne oli aistinvaraisesti arvioituna siisti ja kuiva eikä siitä aistittu poikkeavaa hajua. Kuva 9. Ulkoseinän rakenneavaus RA17 6 (22) TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO

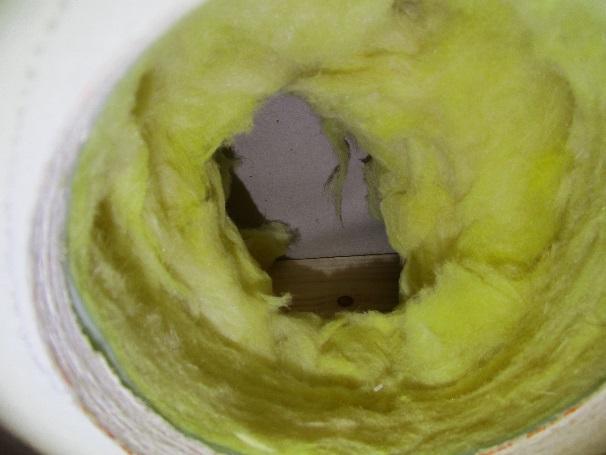

12 Rakenneavauksesta havaittiin lievää ilmavirtausta sisäilmaan. Ulkoseinärakenteen mineraalivillaeristeestä otetussa materiaalinäytteessä (MR11) todettiin runsaasti aktinomykeettejä ja kohtalaisesti homesieni-itiöitä (Liite 1. Metropolilab testausseloste ). Materiaalissa on viljelytuloksen perusteella mikrobikasvustoa. 4.2 HAVAINNOT JA MITTAUSTULOKSET RAKENTEIDEN KOSTEUS Ulkoseinärakenteet olivat levyrakenteiset. Ulkoseinärakenteiden kosteus kartoitettiin pintakosteusilmaisimella. Kohonneita kosteuslukemia ei havaittu. Sisäpinnoilla ei havaittu vanhoja, kosteuden aiheuttamia jälkiä. Seinärakenteen eristetilan suhteellinen kosteus tarkastettiin luokassa 01. Suhteellinen kosteus rakenteessa (K4) oli 53,7 %, mikä on tavanomainen kosteuspitoisuus levyrakenteisen ulkoseinärakenteen eristetilassa. Kosteusmittausten tulokset on esitetty pohjakuvassa liitteessä RAKENTEIDEN ILMATIIVEYS Ulkoseinärakenteiden ilmatiiveyttä tutkittiin merkkiainekokeen avulla luokkatilassa 02. Merkkikaasu laskettiin ulkoseinärakenteen eristekerrokseen. Kaasun leviämistä seurattiin analysaattorin avulla opetustilassa. Sisätila alipaineistettiin noin 10 Pa alipaineeseen tutkimuksen ajaksi. Ilmatiiveyskokeen tulokset on esitetty tarkemmin liitteessä 4.4. Ulkoseinärakenteessa ilmavuotoja havaittiin ulkoseinän ja alapohjan liittymissä, ulkoseinän ja ikkunoiden liittymissä sekä patteriputkien ja sähköjohtokiskon kiinnityksissä. Rakenteiden sisältämät epäpuhtaudet voivat siirtyä ilmavuotokohtien kautta sisäilmaan MUUT HAVAINNOT Kuva 9. Yleiskuvaa siirtokelpoisen rakennuksen lännenpuoleisesta julkisivusta. Julkisivut olivat aistinvaraisesti arvioiden tyydyttävässä kunnossa. Julkisivun vanerilevytyksen pinnassa oli paikoin kosteuden aiheuttamia jälkiä sekä pinnalla mikrobikasvustoa. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 7 (22)

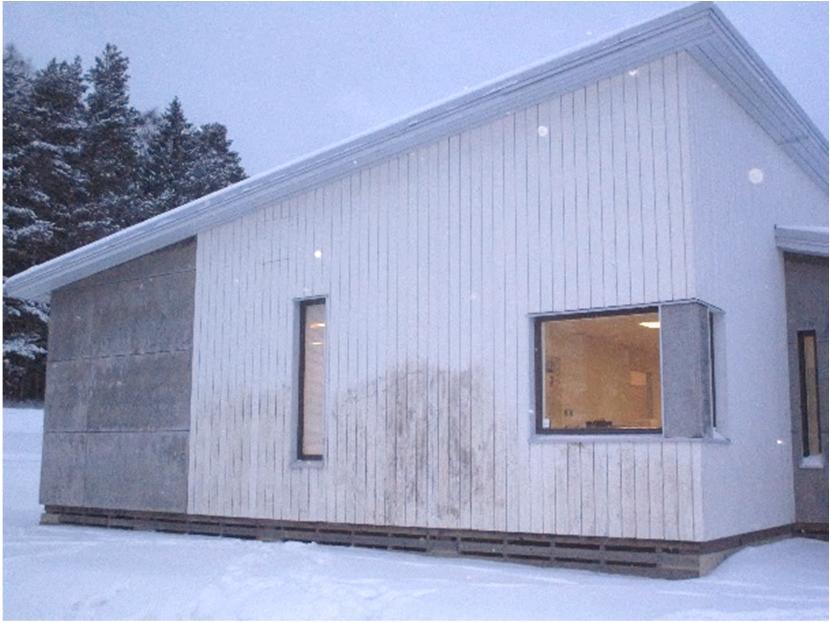

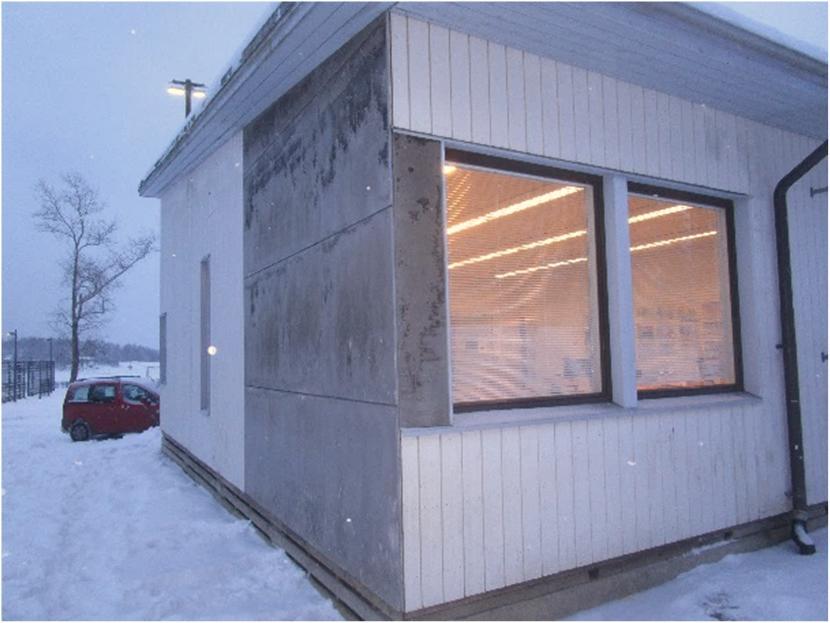

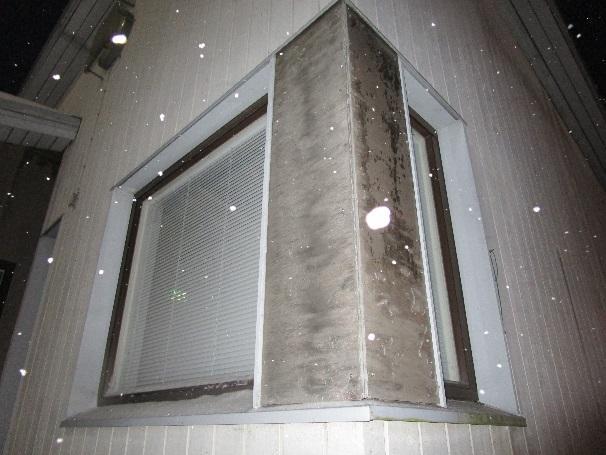

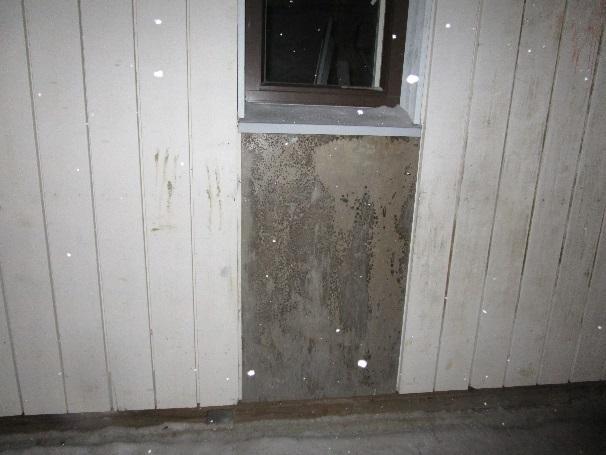

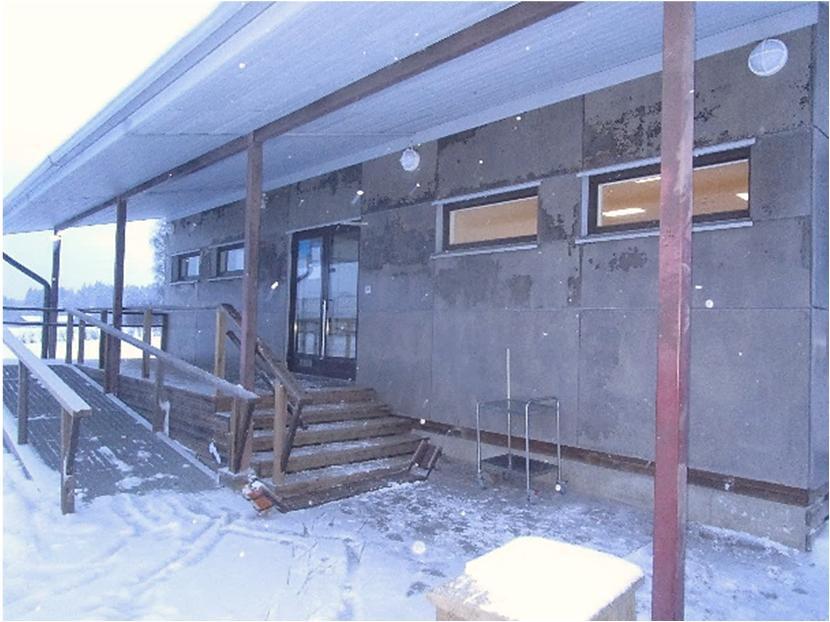

13 Kuva 10. Yleiskuvaa siirtokelpoisen rakennuksen pohjoisen ja idän puoleisesta julkisivusta. Julkisivut olivat aistinvaraisesti arvioiden tyydyttävässä kunnossa. Julkisivun vanerilevytyksen pinnassa oli kosteuden aiheuttamia jälkiä. Sadevedet on johdettu lännen puoleisella julkisivulla syöksytorvilla maahan sadevesikaivoihin. Kuva 11. Yleiskuvaa siirtokelpoisen rakennuksen idän ja etelän puoleisesta julkisivusta. Julkisivulaudoituksen pinnasta on poistettu graffiteja. Vanerilevytyksen pinnassa oli kosteuden aiheuttamia jälkiä. Julkisivut olivat aistinvaraisesti arvioiden tyydyttävässä kunnossa. Kuva 12. Julkisivun vanerilevytyksen pinnassa oli kosteuden aiheuttamia jälkiä ja mikrobikasvustoa. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 8 (22)

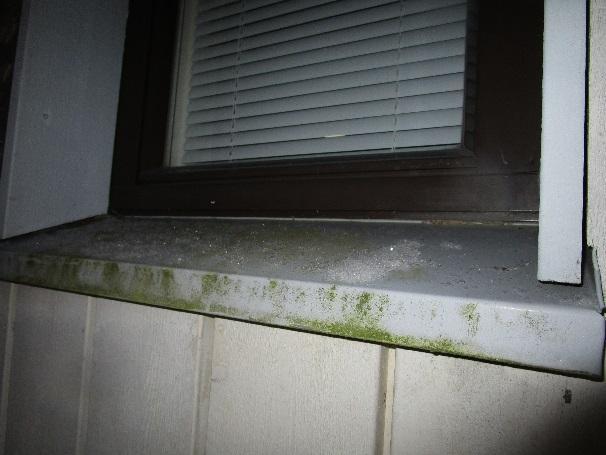

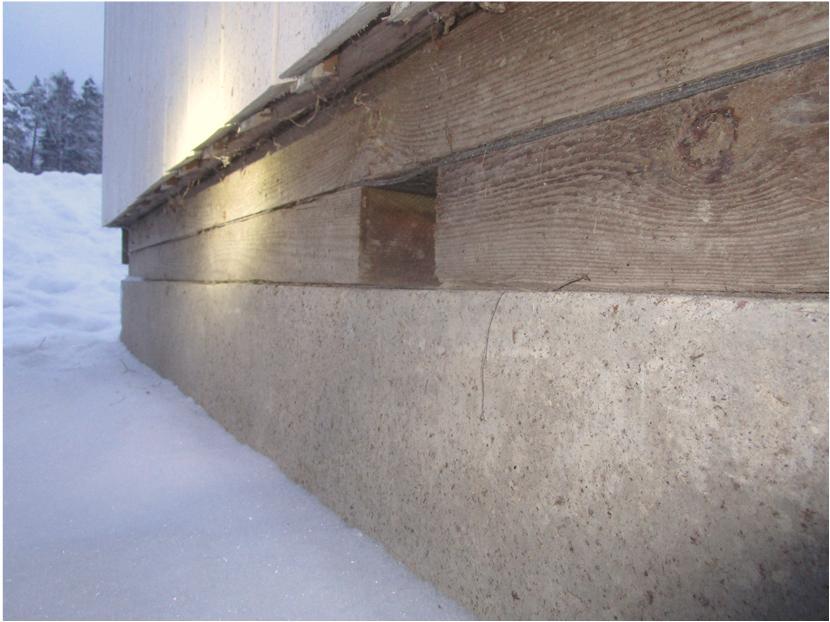

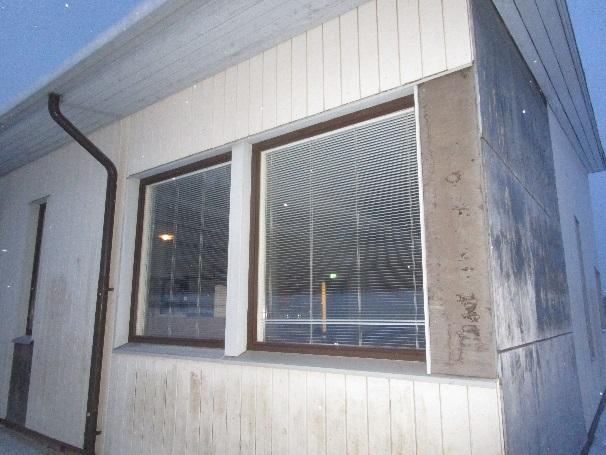

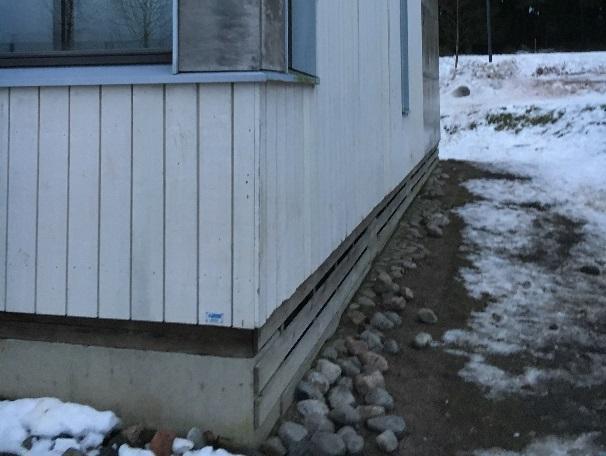

14 Kuva 13. Länsijulkisivun ikkunapellityksen päälle oli muodostunut leväkasvustoa. Ulkoseinän lomalaudoituksen takana on tuuletusväli. Kuva 14. Rakennuksen vierellä oli kiviä ja hiekkamaata. Idänpuoleisen terassin sadevesitorven liitos oli irronnut ja valutti sadevedet maahan. 4.3 JOHTOPÄÄTÖKSET - Ulkoseinärakenteet ovat levyrakenteiset ja ne sisältävät orgaanisia, herkästi vaurioituvia materiaaleja. Ulkoseinärakenteet olivat aistinvaraisesti arvioiden hyväkuntoiset, mutta ulkoseinärakenteen eristekerroksesta otetussa materiaalinäytteessä (MR11) todettiin mikrobikasvustoa eristeessä. - Levyrakenteisen ulkoseinärakenteen ja alapohjan liittymä, ikkunaliittymät sekä patteriputkien ja sähköjohtokiskon kiinnikkeiden läpiviennit eivät ole ilmatiiviit. Rakenteissa olevat epäpuhtaudet voivat siirtyä sisätiloihin ilmavuotokohtien kautta heikentäen sen laatua. - Julkisivut olivat tyydyttävässä kunnossa. Vanerilevytyksen pinnassa oli kosteuden aiheuttamia jälkiä ja paikoin mikrobikasvustoa. - Ikkunat ja ikkunapellitykset olivat hyväkuntoisia. Lännen puoleiselle ikkunapellitykselle oli kasvanut leväkasvustoa. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 9 (22)

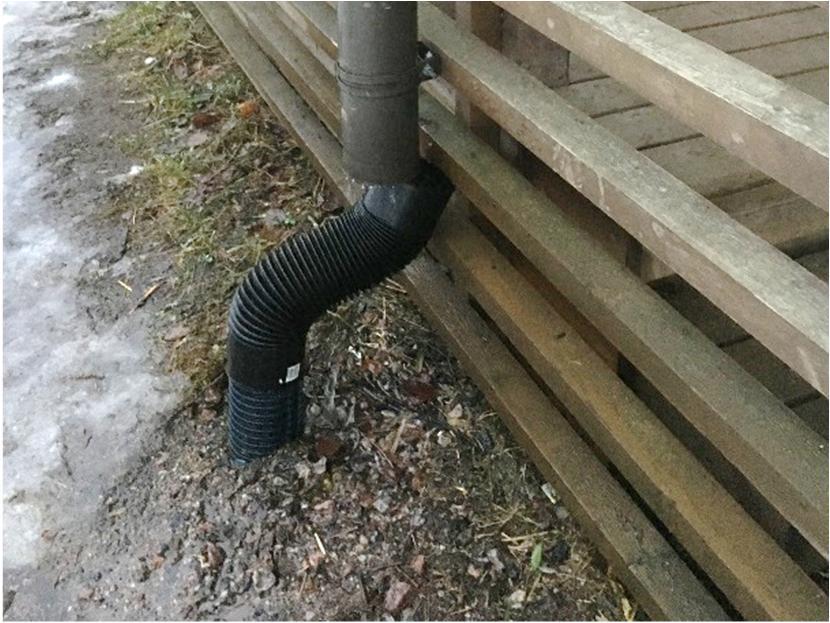

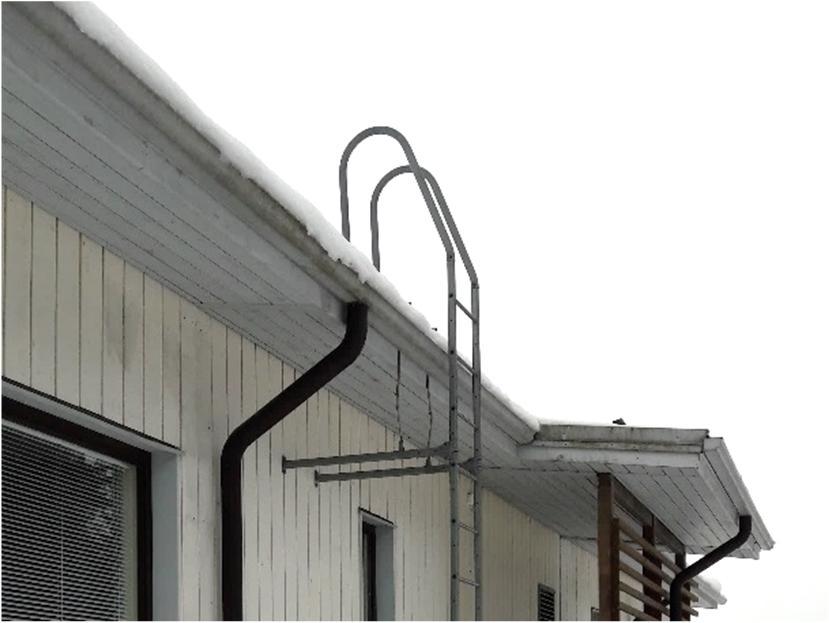

15 - Sadevedet oli ohjattu putkella maahan, mutta idänpuoleisen terassin liitos oli irronnut ja valutti sadevedet maahan. 4.4 TOIMENPIDE-EHDOTUKSET - Ulkoseinärakenteiden vaurioituneet eristemateriaalit suositellaan uusimaan ja havaitut ilmavuotokohdat (ulkoseinän ja lattianliittymät, läpiviennit, ikkunaliittymät, putkien ja sähköjohtokiskojen kannakkeet) tulee tiivistää ilmatiiviiksi. Vaihtoehtoisesti korjauskustannusten noustessa korkeaksi suositellaan harkitsemaan myös rakennuksen purkamista. - Julkisivu on suositeltavaa huoltomaalata parin vuoden kuluessa ja vaurioituneet vanerilevyt uusimaan tai pinnoittamaan. - Sadevesitorven liitos tulee korjata. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 10 (22)

16 5 YLÄPOHJA JA VESIKATOT Kuva 15. Yläpohjien piirustusten mukaiset rakennetyyppien sijainnit leikkaus A-A. Kuva 16. Yläpohjien piirustusten mukaiset rakennetyyppien sijainnit leikkaus B-B. 5.1 RAKENTEET YP1/2, RA18 28x100 mm 25x50 mm 150 mm puhallusvilla 100 mm mineraalivilla muovipinn.profiloitu teräspelti vesikattoruoteet aluskaterima aluskate naulalevyristikko höyrynsulkumuovi 25x100 mm koolaus 10 mm sasmox-lastukipsilevy (YP1) tai 2x13 mm gyproc-kipsilevy (YP2) Kuva 17. Yläpohjan rakenneavaus RA18 TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 11 (22)

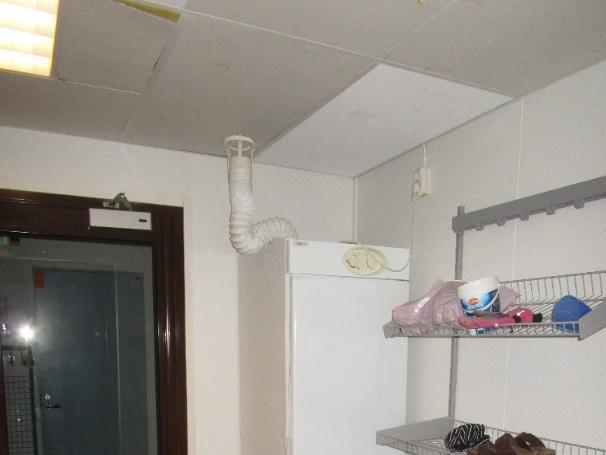

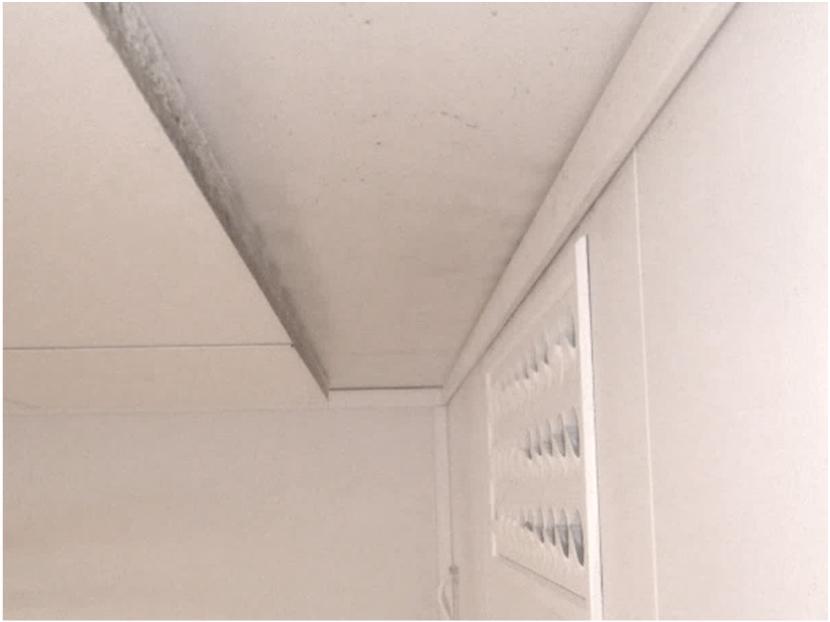

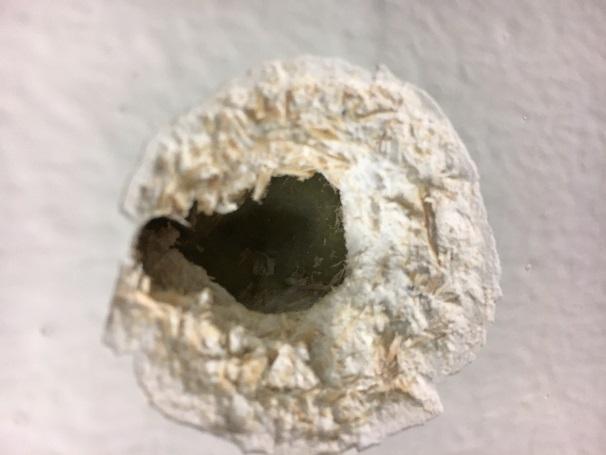

17 5.2 HAVAINNOT JA MITTAUSTULOKSET RAKENTEIDEN KOSTEUS JA MATERIAALIEN MIKROBIOLOGINEN KUNTO Vesikatolla ja sisätiloissa ei havaittu vesivuotoja eikä rakenteissa kosteuden aiheuttamia jälkiä. Yläpohjatilaan ei päästy tarkastamaan, koska luukku sijaitsi tikkaiden ulottumattomissa ja vesikatolla oli runsaasti lunta. Yläpohjarakenteeseen YP1 tehdyissä rakenneavauksissa (RA18) ei havaittu materiaaleissa kosteuden aiheuttamia jälkiä tai poikkeavia hajuja MUUT HAVAINNOT Tuulikaapin alaslasketun katon akustiikkalevy oli rikkoutunut ja mineraalivillapinta oli näkyvillä. Luokkatilojen tuloilmakanavien ilmavirtaus osui osittain katon akustiikkalevyn reunaan. Akustiikkalevyn reunaan, kattoon ja tuloilmakanavaa ympäröivä seinäpinta oli pölyinen. Havaintoja yläpohjasta ja vesikatolta on esitetty kuvissa Kuva 18. Tuulikaapin alaslasketun katon akustiikkalevy oli rikkoutunut ja mineraalivillapinta oli näkyvillä. Luokkatiloissa tuloilmavirta osuu osittain katon akustiikkalevyihin ja levy on reunasta pölyyntynyt. Kuva 19. Rakennuksessa on konesaumattu peltikate, lumiesteet ja räystäillä sadevesikourut. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 12 (22)

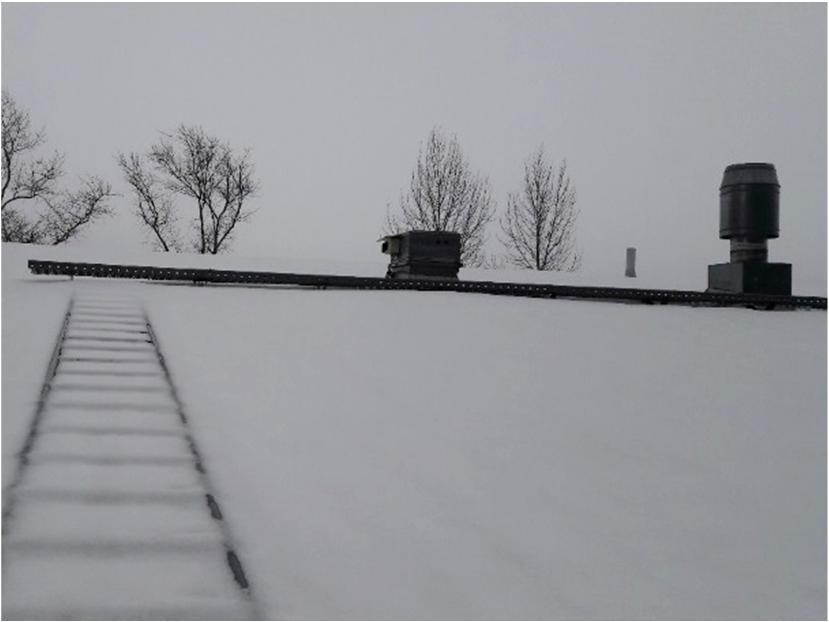

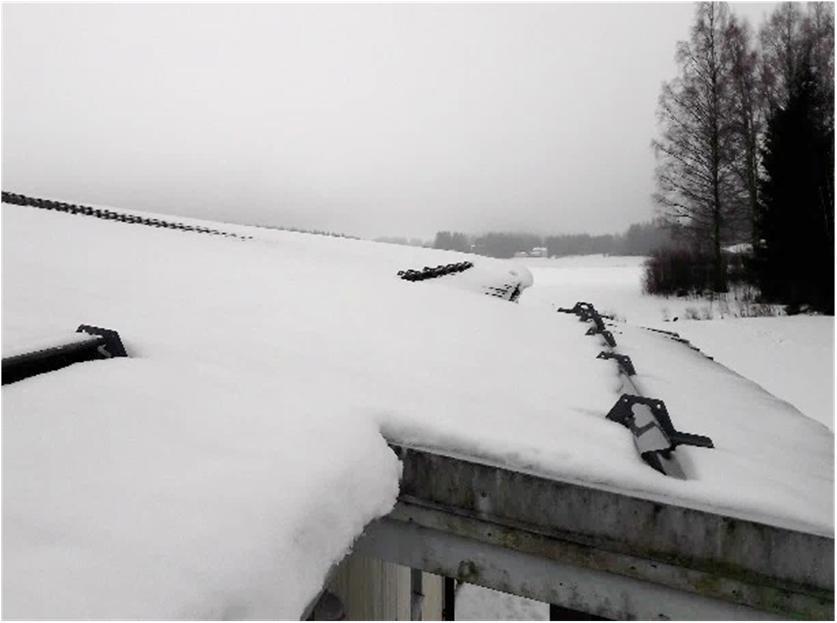

18 Kuva 20. Peltikatteen kuntoa ei voitu arvioida katolla olevan lumipeitteen vuoksi. 5.3 JOHTOPÄÄTÖKSET - Vesivuotoja ja kosteuden aiheuttamia jälkiä ei sisäpinnoilla havaittu. Rakennusmateriaalit olivat tutkimusten perusteella kunnossa. Vesikatteen ja yläpohjatilan kuntoa ei päästy arvioimaan katolla olevan lumipeitteen vuoksi. - Tuulikaapin alaslasketun katon akustiikkalevy oli rikki ja mineraalivillapinta oli näkyvissä. 5.4 TOIMENPIDE-EHDOTUKSET - Tuulikaapin alaslasketun katon akustiikkalevy suositellaan uusimaan. - Luokkatilojen tuloilmakanavia ympäröivät pölyiset akustiikkalevyt sekä seinä ja kattopinnat suositellaan puhdistamaan. 6 SISÄILMAN LAATU 6.1 SISÄILMAN MIKROBIT Sisäilman mikrobinäytteet otettiin luokasta 02. Mikrobeja kasvatettiin kolmella eri kasvatusalustalla (M2 ja DG18 sieni-itiöille, THG bakteereille ja aktinomykeeteille). Näytteet otettiin kahteen kertaan eri päivinä. Tulokset on esitetty liitteessä 1. Talviaikana, kun maa on roudassa, tutkimustuloksia verrataan Asumisterveysasetuksen soveltamisohjeessa esitettyihin tulkintaohjeisiin. Ulkoilmasta otetaan lisäksi vertailunäyte, johon sisäilmanäytteiden tuloksia verrataan. Kaikissa tutkituissa tiloissa sisäilman sieni-itiöpitoisuudet alittivat Asumisterveysasetuksen soveltamisohjeen 8/2016 mukaiset viitearvot (alle 50 cfu/m 3 ) sekä ulkoilman vertailupitoisuudet. Myös mikrobilajisto oli ulkoilman kaltainen. Aktinomykeetteja ei havaittu. Tilojen bakteeripitoisuudet olivat normaalilla tasolla. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 13 (22)

19 6.2 SISÄILMAN HAIHTUVAT ORGAANISET YHDISTEET Sisäilman haihtuvien orgaanisten yhdisteiden näytteet otettiin luokasta 02. Tulokset on esitetty liitteessä 1. Sisäilman haihtuvien orgaanisten yhdisteiden kokonaispitoisuudet, ns. TVOC -arvot olivat tavanomaisella tasolla (17 µg/m 3 ). Kaikkien yksittäisten yhdisteiden pitoisuudet olivat alhaisia ja alittivat Asumisterveysasetuksen toimenpiderajat. 6.3 PINNOILLE LASKEUTUVAT MINERAALIVILLAKUIDUT Pinnoille kahden viikon aikana laskeutuvien mineraalikuitujen pitoisuuksia selvitettiin tasopinnoille asennettujen keräysalustojen avulla luokasta 02. Tilasta otettiin kahdet rinnakkaiset näytteet. Tulokset on esitetty liitteessä 1. Tutkitussa tilassa mineraalikuitupitoisuus oli 0,07 kpl/cm 2 molemmissa näytteissä. Pitoisuudet alittavat Asumisterveysasetuksen toimenpiderajan (0,2 kpl/cm 2 ). 6.4 SISÄILMAN OLOSUHTEET Sisäilman hiilidioksidipitoisuutta, lämpötilaa ja suhteellista kosteutta seurattiin luokasta 02 noin kahden viikon ajan jatkuvatoimisten mittalaitteiden avulla. Tulokset on esitetty graafisesti liitteissä 5 7. Hiilidioksidipitoisuusseurannan avulla selvitetään tilojen ilmanvaihdon riittävyyttä tiloissa tapahtuvaan toimintaan nähden. Asumisterveysasetuksen mukaan opetustilan sisäilman hiilidioksidipitoisuuden toimenpideraja ylittyy, jos pitoisuus on 2100 mg/m 3 (1150 ppm) suurempi kuin ulkoilman hiilidioksidipitoisuus. Ulkoilman hiilidioksidipitoisuus vaihtelee normaalisti ppm välillä. Sisäilman hiilidioksidipitoisuus vaihteli tutkituissa luokassa 02 välillä ppm, jolloin toimenpideraja ei ylittynyt. Sisäilma voi tuntua tunkkaiselta pitoisuuden ylittäessä 1200 ppm. Sisäilman lämpötila vaihteli luokassa 02 välillä 18,1 23,7 ºC. Asumisterveysasetuksen mukaan oppilaitoksissa huoneilman lämpötila tulee lämmityskaudella olla +20 ja +26 ºC välillä. Luokassa 02 lämpötila laski ajoittain alle 20 asteen ja lämpötila oli alhaisimmillaan 18,1 ºC. Lämpötila nousi mittausjakson aikana yli 20 ºC päiväaikaan neljänä arkipäivänä, muutoin tilassa oli viileämpää. Sisäilman suhteellinen kosteus vaihteli välillä %. Suhteellinen kosteus oli vuodenaikaan ja sääolosuhteisiin nähden normaalilla tasolla. 6.5 JOHTOPÄÄTÖKSET - Sisäilman laatu oli sisäilman mikrobien, haihtuvien orgaanisten yhdisteiden ja pinnoille laskeutuvien mineraalivillakuitujen osalta normaali. - Sisäilman hiilidioksidipitoisuudet nousivat opetuspäivinä yli 1200 ppm:n ja lähelle toimenpiderajaa 1500 ppm. Ilmanvaihto on tutkitussa tiloissa käyttäjämäärään nähden tyydyttävä. Asumisterveysasetuksen mukainen toimenpideraja ei kuitenkaan ylittynyt tilassa. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 14 (22)

20 7 ILMANVAIHTO - Pohjoisen puoleisessa luokassa 02 sisäilman lämpötila alittaa ajoittain oppilaitoksille suositellun ohjearvon +20 ºC käyttöajan ulkopuolella, mutta opetuspäivinä lämpötila on pääsääntöisesti yli +20 ºC. Sisäilman suhteellinen kosteus on vuodenaikaan nähden normaali. 7.1 ILMANVAIHTOKONE TK31/PK31 Ilmanvaihtokone TK31/PK31 palvelee siirtokelpoista rakennusta. Kone sijaitsee teknisessä tilassa 08. Toimintakaavio on päivätty v. 2000, kone on ko. ajalta peräisin. Tarkasteluhetkellä koneen puhaltimien käyntiajat ja pyörimisnopeudet olivat: ma-pe klo 7-15 nopea; ma-pe klo 15-7 hidas; la-su; seis Ulkoilmasäleikössä ei ollut näkyviä epäpuhtauksia. Säleikössä ei ollut hyönteisverkkoa. Säleikön yläpuolella on leveä räystäs, joka estää hyvin lumen ja sadeveden kulkeutumista säleikköön. Ulkoilmakammion ja levylämmöntalteenottolaitteen kohdalla konekotelon pohja on viemäröity, kondenssiveden poistoputki ei ulotu teknisen tilan lattiakaivoon asti. Tarkasteluhetkellä konekotelon pohjalla ei ollut näkyvää kosteutta. Tuloilmasuodattimena oli F7-tasoinen pussisuodatin ja poistoilmasuodattimena M5-tasoinen pussisuodatin. Suodattimien kehykset olivat tiiviit. Suodattimet vaihdettiin kolme kertaa vuonna 2017, viimeksi Suodattimien jälkeisillä pinnoilla konekotelon sisäpintojen pölyn määrä oli vähäinen. Konekotelon sisällä ei ollut näkyvää mineraalivillaa. Teknisessä tilassa 08 on tulo- ja poistoilmarunkokanavassa pyöreät äänenvaimentimet, joiden sisäpinnassa on reikäpelti. Reikäpellin takana on pinnoitettu mineraalivilla poistoilmakanavan äänenvaimentimeen tehdyn tarkastuksen perusteella, tuloilmakanavan vaimentimen sisälle ei saatu näköyhteyttä. Koneessa on levylämmöntalteenottolaite. Lämmityspatteri on nestekiertoinen. Jäähdytyspatteria ei ole. WC-tiloilla on oma huippuimuri. Kuva 21. Vasemmalla ilmanvaihtokone TK31/PK31. Kondenssiveden poistoputki ei ulotu teknisen tilan lattiakaivoon asti. Oikealla näkymä tuloilmasuodattimen ja lämmöntalteenottolaitteen väliin. 15 (22) TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO

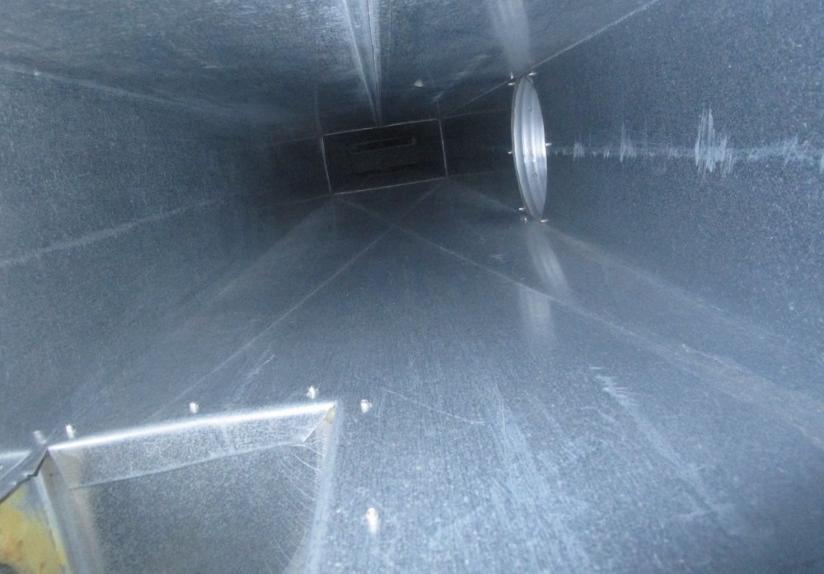

21 7.2 ILMANVAIHTOKANAVIEN SISÄPINTOJEN PÖLYKERTYMÄ Rakennuksessa selvitettiin tulo- ja poistoilmakanavien sisäpintojen pölykertymää aistinvaraisten arvioiden avulla. Pääpaino oli tuloilmakanavissa. Tuloilmakanavien kolmessa arviointipisteessä pölykertymäarviot olivat vähäisiä (alle 1 g/m 2 ), lisäksi pöly ei kasaantunut sormella pyyhittäessä. Poistoilmakanavien yhdessä arviointipisteessä pölykertymäarvio oli vähäinen (alle 2 g/m 2 ), lisäksi pöly ei kasaantunut sormella pyyhittäessä. Tutkituissa tuloilmakanavissa täyttyivät ilmanvaihtojärjestelmän parhaimman puhtausluokan P1 vaatimukset sisäpintojen pölykertymien osalta. Puhtausluokassa P1 käytössä oleva kanavisto on puhdistettava pölykertymän ylittäessä 2 g/m 2. Toisessa puhtausluokassa (P2) käytössä oleva kanavisto on puhdistettava pölykertymän ylittäessä 5 g/m 2. Kuva 22. Arviointipiste KP9, tuloilmakanava luokassa 02, pölykertymäarvio alle 1 g/m 2. Kuva 23. Arviointipiste KP10, tuloilmakanava eteisessä luokan 02 vieressä, pölykertymäarvio alle 1 g/m (22) TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO

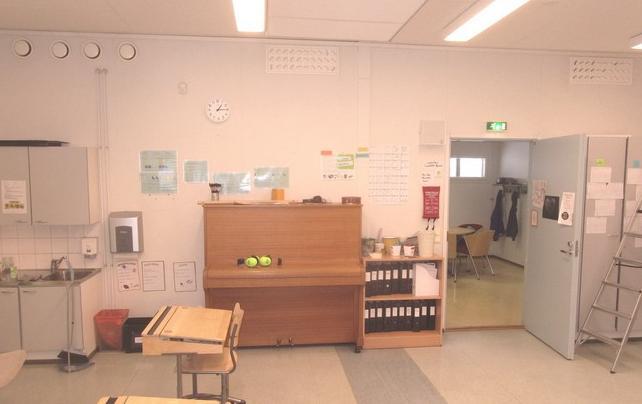

22 7.3 TULOILMAKANAVIEN SISÄPINTOJEN PÖLYN KOOSTUMUS Tuloilmakanavan sisäpintojen pölyn koostumus selvitettiin keräämällä kokoomanäyte kanavan sisäpinnoilta. Näyte otettiin eteisestä luokan 02 vierestä. Näytteessä todettiin kiviaineshiukkasia, melko paljon hilsettä, pieni määrä tekstiili- ja paperikuitujen osasia, jonkin verran sinkkihiukkasia, paljon siitepölyhiukkasia sekä paljon vuorivillan tyyppisiä mineraalikuituja. Näytteessä ei todettu asbestikuituja. 7.4 PÄÄTELAITTEET JA ILMANJAKO Luokkien 01 ja 02 tulo- ja poistoilmalaitteet sijaitsevat samalla seinällä. Kummassakin luokassa todettiin savun avulla, että osa tuloilmasta menee tuloilmalaitteesta suoraan poistoilmakanavaan. Lisäksi tuloilmasuihku törmää osittain akustiikkalevyjen reunaan. Luokassa 02 todettiin savun avulla, että luokan puolivälin kohdalla ei ollut havaittavissa tuloilmasuihkun aiheuttamaa ilman liikettä opettajan työpöytää kohti. Sen sijaan luokassa 01 todettiin savulla, että luokan puolivälin kohdalla tuloilmasuihkun aikaansaama ilmavirtaus liikkui selvästi opettajan työpöytää kohti. Kuva 24. Luokkien 01 ja 02 toisesta tuloilmalaitteesta menee tuloilmaa suoraan poistoilmakanavaan. 17 (22) TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO

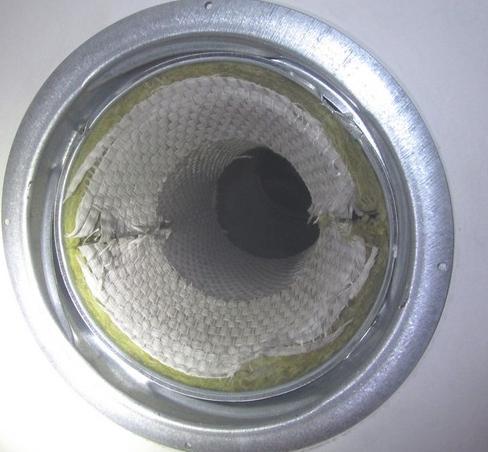

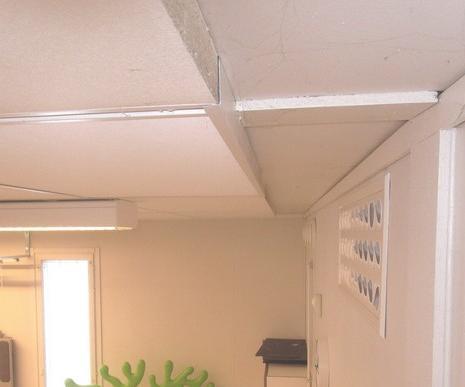

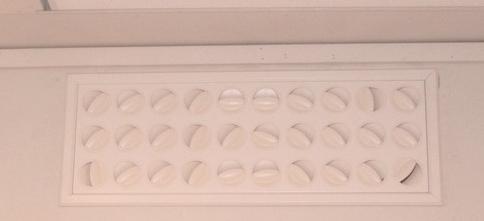

23 Kuva 25. Luokissa 01 ja 02 osa tuloilmasuihkusta törmää akustiikkalevyjen reunaan. Luokkien 01 ja 02 tuloilmalaitteiden hajotinosissa ja liitäntälaatikoissa ei ollut näkyvää mineraalivillaa. Sen sijaan poistoilmaventtiileiden takana oleviin poistoilmakanavien sisään oli asennettu äänenvaimennukseksi mineraalivillaa, joka ei kokonaan ollut pinnoitettua. Kuva 26. Vasemmalla tuloilman liitäntälaatikko hajotinosan takana. Oikealla poistoilmakanavassa poistoilmaventtiilin takana oleva mineraalivilla. 7.5 ILMANVAIHDON ILMAVIRRAT Ilmanvaihdon tulo- ja poistoilmavirrat mitattiin luokissa 01 ja 02. Suunnitelluista tulo- ja poistoilmavirroista ei saatu tietoa. Mitattuja ilmavirtoja verrataan ns. vähimmäisilmanvaihdon D2-ohjearvoihin, opetustilojen D2-ohjearvot ovat säilyneet samoina vuodesta 1987 (ensisijaisesti käytetään käyttäjämääriin perustuvia D2-ohjearvoja). TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 18 (22)

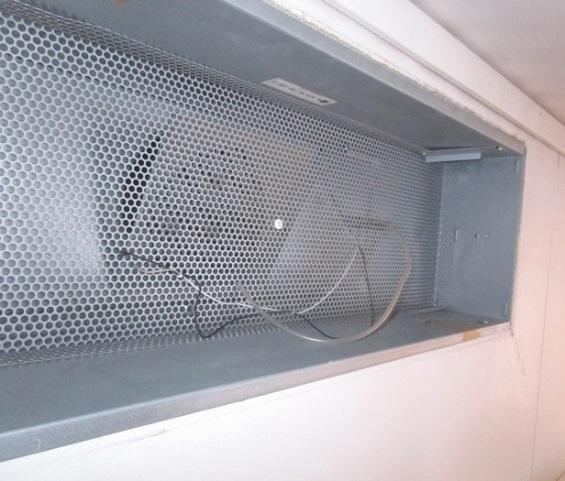

24 Luokassa 01 tuloilmavirraksi mitattiin +211 dm 3 /s ja poistoilmavirraksi -175 dm 3 /s eli tuloilmavirta oli 20 % poistoilmavirtaa suurempi. Luokan 01 suurimpaan käyttäjämäärään perustuva ns. vähimmäisilmanvaihdon D2-ohjearvo tuloilmavirralle on +150 dm 3 /s, jonka perusteella mitattu tuloilmavirta +211 dm 3 /s on riittävä. Luokassa 02 tuloilmavirraksi mitattiin +122 dm 3 /s ja poistoilmavirraksi -170 dm 3 /s eli tuloilmavirta oli noin 30 % poistoilmavirtaa pienempi. Luokan 02 suurimpaan käyttäjämäärään perustuva ns. vähimmäisilmanvaihdon D2-ohjearvo tuloilmavirralle on +132 dm 3 /s, jonka perusteella mitattu tuloilmavirta +122 dm 3 /s ei ole riittävä. 7.6 PAINESUHTEIDEN SEURANTA Tilojen painesuhteita ulkoilmaan nähden seurattiin noin kahden viikon ajan luokkatiloissa 01 ja 02. Paine-eroihin vaikuttavat ilmanvaihdon lisäksi sääolosuhteet (mm. tuuli) ja tilojen käyttö. Tavoitteellinen paine-ero sisä- ja ulkoilman välillä koneellisessa ilmanvaihdossa on 0-2 Pa (Asumisterveysopas 2009). Painesuhteiden seurantakuvaajat on esitetty graafisesti liitteessä 5. Tilat 01 ja 02 olivat pääsääntöisesti lähellä tavoitteellista sisä- ja ulkoilman välistä paine-eroa 0-2 Pa. Mittausjakson alku- ja loppupuolella todennäköisesti tuuliolosuhteet ovat aiheuttaneet suurempaa painesuhteiden vaihtelua molemmissa luokkatiloissa, jolloin sisä- ja ulkoilman väliset painesuhteet ovat vaihdelleet välillä 7, Pa. Painesuhteissa nähdään lisäksi pientä päivän aikaista vaihtelua todennäköistesti tilojen käytöstä johtuen. Yöaikaan painesuhteiden vaihtelu on vähäistä sisä- ja ulkoilman välisen painesuhteen ollessa lähellä -2 Pa (liitteet 5.1, 5.3). 7.7 JOHTOPÄÄTÖKSET - Rakennuksen ilmanvaihtokone TK31/PK31 vaikutti yleisesti hyväkuntoiselta, joten koneella katsotaan olevan käyttövuosia jäljellä. Koneen käyntiaikoja pidetään pääosin sopivina tilojen käyttöön nähden, kouluviikon aikainen ympärivuorokautinen ilmanvaihto poistaa epäpuhtauksia myös yöaikaan. Viikonloppuisin ilmanvaihtokone ei ole toiminnassa, joten maanantaiaamuisin ilmanvaihdon käynnistymistä voisi aikaistaa nykyisestä alkamisajasta klo 7 tilojen tuulettumisen parantamiseksi ennen koulupäivän alkua. Tulo- ja poistoilmasuodattimien nykyiset suodatustasot ja vaihtovälit ovat riittäviä. Koneen sisäosat eivät ole puhdistuksen tarpeessa vähäisen pölymäärän perusteella. - Ilmanvaihtokoneen TK31/PK31 kondenssiveden poistoputkea tulisi jatkaa teknisen tilan lattiakaivoon asti. - Tutkitut tulo- ja poistoilmakanavat eivät ole puhdistuksen tarpeessa vähäisten pölykertymien perusteella. Pölykertymien osalta tuloilmakanavissa täyttyvät ilmanvaihtojärjestelmän parhaimman puhtausluokan P1 vaatimukset. - Tuloilmakanavassa todettu siitepöly lienee kulkeutunut kanavaan jossain vaiheessa tuloilman suodatuksessa olleiden puutteiden seurauksena. Siitepölyn, kiviaineksen ja kanavamateriaalista peräisen olevien sinkkihiukkasten esiintyminen tuloilmakanavien pölyssä on varsin tavallista. Tuloilmakanavassa todetut mineraalikuidut voivat olla peräisin esim. rakennuksessa tehdyistä korjaustöistä. Myös poistoilmaventtiilien TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 19 (22)

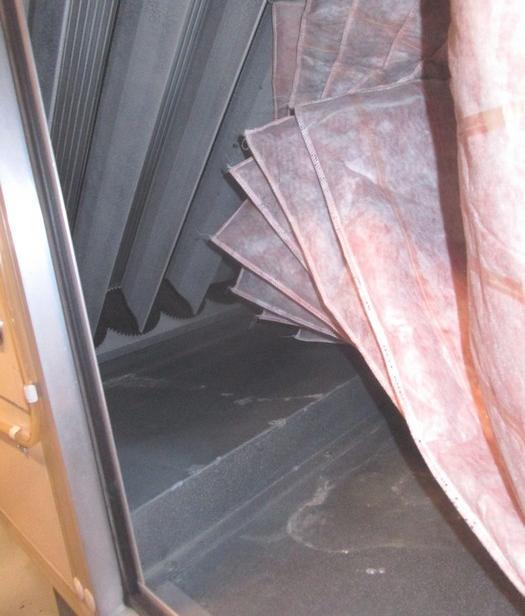

25 takana olevaa mineraalivillaa saattaa hyvin vähäisessä määrin siirtyä ilmanvaihtokoneessa poistoilmasta tuloilmaan, mikäli konekotelon sisäiset paine-erot ovat siirtymiselle suotuisia ja poisto- ja tuloilmapuolen välillä on epätiiveyksiä. Tuloilmakanavan äänenvaimentimen vaimennusmateriaalin kunnosta ei saatu varmuutta. Tuloilmakanavien sisäpintojen pölyssä todettuja mineraalikuituja ei kuitenkaan tällä hetkellä pidetä tilojen sisäilman laatuun vaikuttavana tekijänä, koska kanavien pölykertymä oli vähäinen ja luokassa 02 mitattujen pinnoille laskeutuvien mineraalikuitujen pitoisuus oli pieni ja alle ohjearvon. Tuloilmakanavassa ei todettu asbestikuituja. - Erityisesti luokassa 02 ja myös luokassa 01 tuloilma ei jakaannu koko tilaan, koska osa tuloilmasta menee suoraan poistoilmakanavaan ja osa tuloilmasuihkusta törmää akustiikkalevyjen reunaan. Ilmanjakoa voi parantaa tuloilmalaitteiden suuttimien säätöä muuttamalla. - Luokkien 01 ja 02 tilakohtaiset tulo- ja poistoilmavirrat ovat epätasapainossa. Ilmavirrat tulisi säätää tilakohtaisesti tasapainoon. 7.8 TOIMENPIDE-EHDOTUKSET - Ilmanvaihtokoneen TK31/PK31 maanantain käynnistymisajankohdaksi asetetaan esim. klo 6 nykyisen klo 7 asemesta. Tarkoituksena on parantaa tilojen tuuletusta viikonlopun jälkeen, jolloin ilmanvaihto ei ole toiminnassa. - Jatkossakin koneen TK31/PK31 suodattimien vaihtovälinä pidetään vähintään kaksi kertaa vuodessa. Suodatinvaihdon yhteydessä tarkistetaan suodatinkehyksen tiiveys. - Ilmanvaihtokoneen TK31/PK31 kondenssiveden poistoputkea jatketaan teknisen tilan lattiakaivoon asti. - Luokissa 01 ja 02 muutetaan tuloilmalaitteiden suuttimien suuntausta siten, että tuloilma jakaantuu nykyistä pidemmälle ulkoseinää kohti. Suuntauksessa otetaan huomioon tuloilmalaitteen valmistajan ohjeistus. Tarkoituksena on parantaa tilojen ilmanjakoa. - Luokkien 01 ja 02 tilakohtaiset tulo- ja poistoilmavirrat säädetään tilakohtaisesti tasapainoon. Säädön yhteydessä varmistetaan, että ilmavirrat ovat riittäviä tilan käyttöön nähden. - Poistoilmakanavissa olevat mineraalivillaiset vaimennusmateriaalit suositellaan pinnoitettavaksi, korvattavaksi muulla materiaalilla tai poistettavaksi kokonaan. - Ei ilmanvaihtokoneen ja ilmanvaihtokanavien puhdistamiseen liittyviä toimenpiteitä. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 20 (22)

26 8 KAIKKI TOIMENPIDE-EHDOTUKSET KIIREELLISYYSJÄRJESTYKSESSÄ 8.1 KORJAUSTOIMENPITEET, JOTKA VAATIVAT KORJAUSSUUNNITTELUA - Alapohja- ja ulkoseinärakenteiden vaurioituneiden eristemateriaalien uusiminen ja ilmavuotokohtien (ulkoseinän ja lattianliittymät, läpiviennit, ikkunaliittymät, putkien ja sähköjohtokiskojen kannakkeet) tiivistäminen ilmatiiviiksi. Korjausalueen laajuus tulee määrittää laajemmilla rakenneavauksilla ja materiaalinäytteillä. 8.2 MUUT KORJAUSTOIMENPITEET - Eteisen 09 muovimattosauma suositellaan korjaamaan. - Teletilan lattia suositellaan puhdistamaan ja putkiläpiviennit tiivistämään ilmatiiviiksi. - Tuulikaapin alaslasketun katon akustiikkalevy suositellaan uusimaan. - Julkisivu on suositeltavaa huoltomaalata parin vuoden kuluessa ja vaurioituneet vanerilevyt uusimaan tai pinnoittamaan. - Luokissa 01 ja 02 muutetaan tuloilmalaitteiden suuttimien suuntausta siten, että tuloilma jakaantuu nykyistä pidemmälle ulkoseinää kohti. Suuntauksessa otetaan huomioon tuloilmalaitteen valmistajan ohjeistus. Tarkoituksena on parantaa tilojen ilmanjakoa. - Luokkien 01 ja 02 tilakohtaiset tulo- ja poistoilmavirrat säädetään tilakohtaisesti tasapainoon. Säädön yhteydessä varmistetaan, että ilmavirrat ovat riittäviä tilan käyttöön nähden. - Poistoilmakanavissa olevat mineraalivillaiset vaimennusmateriaalit suositellaan pinnoitettavaksi, korvattavaksi muulla materiaalilla tai poistettavaksi kokonaan. 8.3 HUOLTOTOIMENPITEIDEN YHTEYDESSÄ TEHTÄVÄT KORJAUSTOIMENPITEET - Terassin sadevesitorven liitos tulee korjata. - Siivouskomeron 06 ja teknisen tilan 08 lattian kosteuden esiintymistä tulee seurata. - Luokkatilojen tuloilmakanavia ympäröivät pölyiset akustiikkalevyt sekä seinä ja kattopinnat suositellaan puhdistamaan. - Ilmanvaihtokoneen TK31/PK31 maanantain käynnistymisajankohdaksi asetetaan esim. klo 6 nykyisen klo 7 asemesta. Tarkoituksena on parantaa tilojen tuuletusta viikonlopun jälkeen, jolloin ilmanvaihto ei ole toiminnassa. - Jatkossakin koneen TK31/PK31 suodattimien vaihtovälinä pidetään vähintään kaksi kertaa vuodessa. Suodatinvaihdon yhteydessä tarkistetaan suodatinkehyksen tiiveys. TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO 21 (22)

27 Helsingissä, Sweco Asiantuntijapalvelut Oy Tarkastanut: Taija Poutiainen Ins (YAMK), Rakennusterveysasiantuntija Projektipäällikkö Sanna Pohjola MML, Rakennusterveysasiantuntija Osastopäällikkö 9 LIITTEET Liite 1 Liite 2 Liite 3 Liite 4 Liite 5 Liite 6 Mittaustulokset Mittauspisteet pohjakuvissa Kosteusmittaukset pohjakuvissa Merkkiainekokeiden tulokset Painesuhteiden seurantakuvaajat Olosuhteiden seurantakuvaajat 22 (22) TUTKIMUSSELOSTUS SISÄILMASTO- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS PAKANKYLÄN KOULU, SIIRTOKELPOINEN RAKENNUS SNETTANSINTIE 9, ESPOO

28 MITTAUSTULOKSET Pakankylän koulu, Espoo Liite 1 1 Sisäilman mikrobit Näytteet otettiin kuusivaihekeräimellä elatusalustoille, jotka olivat 2 % mallasuuteagar (M2) ja DG 18 agar homesienille sekä tryptoni-hiivauute-glukoosiagar (THG) bakteereille ja sädesienille eli aktinomykeeteille. Mikrobit tunnistettiin valomikroskooppisesti. Pitoisuudet on esitetty käyttäen yksikköä cfu/m 3 eli pesäkkeen muodostavien yksiköiden määrää kuutiometrissä ilmaa. Tulokset olivat seuraavat: Näytteenottopiste Tila Näytteenottopisteen kuvaus Pvm Sieni-itiöt, pitoisuus, cfu/m 3 M2 Sieni-itiöt, pitoisuus, cfu/m 3 DG18 Bakteerit, pitoisuus, cfu/m 3 Aktinomykeetit, pitoisuus, cfu/m 3 M Sali Yhteensä Geotrichum sp. steriilit % 83 % Yhteensä steriilit % Yhteensä Eurotium sp.* Penicillium sp. hiivat steriilit % 25 % 25 % 25 % Yhteensä Aspergillus sp. Penicillium sp. steriilit % 17 % 33 % M Opetustila Yhteensä steriilit % Yhteensä Yhteensä Cladosporium sp. Penicillium sp % 50 % Yhteensä M3 207 Opetustila Yhteensä steriilit % Yhteensä Cladosporium sp % Yhteensä Cladosporium sp. steriilit % 33 % Yhteensä Cladosporium sp. Penicillium sp. steriilit % 20 % 40 % M4 02 Luokka (siirtokelpoinen rakennus) Yhteensä steriilit % Yhteensä steriilit % Yhteensä Cladosporium sp. steriilit % 33 % Yhteensä M5 Ulkoilma Yhteensä Geotrichum sp. hiivat steriilit % 4 % 89 % Yhteensä Penicillium sp. steriilit % 97 % Yhteensä Cladosporium sp. Geotrichum sp. hiivat steriilit 74 5 % 5 % 5 % 85 % Yhteensä hiivat steriilit % 67 % 78 3 Sisä- ja ulkoilman olosuhteet mittausten aikana olivat seuraavat: Pvm Sisäilman lämpötila, C Sisäilman suhteellinen kosteus, % Ulkoilman lämpötila, C Ulkoilman suhteellinen kosteus, % ,6 21,2 24,9 29,3 3,9 81, ,2 20,7 20,2 22,9-1,1 87,2 Sweco Asiantuntijapalvelut Oy

29 MITTAUSTULOKSET Pakankylän koulu, Espoo Liite 1 Mikrobitulosten arviointiperusteet ovat Asumisterveysasetuksen soveltamisohjeen 8/2016 ja Kansanterveyslaitoksen Koulujen kosteus- ja homevauriot opas 2008 mukaan: 2 Sieni-itiöt - taajamassa sijaitsevien asuntojen sieni-itiöpitoisuus cfu/m 3 talviaikana on poikkeavan suuri. Jos myös näytteen mikrobisuvusto on tavanomaisesta poikkeava, mikrobikasvun esiintyminen on todennäköistä, - alle 100 cfu/m 3 :n mikrobipitoisuus voi viitata mikrobikasvustoon asunnossa talviaikana, mikäli näytteen lajistossa esiintyy kosteusvaurioon viittaavia mikrobeja eli ns. kosteusvaurioindikaattoreita, - taajamassa sijaitsevan asunnon talviaikainen sieni-itiöpitoisuus yli 500 cfu/m 3 on mikrobikasvustoon viittaava, - kivirakenteisten koulurakennusten pitoisuustaso talviaikana on yleensä alle 50 cfu/m 3. Vauriotiloissa talviaikaiset pitoisuudet ovat usein cfu/m 3, - toimistotyyppisten työtilojen ehdotettu talviaikainen ohjearvo (Työterveyslaitos) on 50 cfu/m 3, - sulan maan aikana vertailuarvona käytetään samanaikaista ulkoilmapitoisuutta ja selvitetään sisä- ja ulkoilman mikrobilajistoissa olevia eroja. Mikäli sisäilman mikrobipitoisuus on suurempi kuin ulkoilman, voi tämä viitata epätavanomaiseen mikrobilähteeseen sisällä. Mikrobilähteeseen viittaa myös se, että sisäilmassa esiintyy mikrobilajeja, joita ei esiinny ulkoilmassa. Bakteerit - pitoisuustaso yli cfu/m 3 asunnoissa ja koulujen luokkatiloissa on kohonnut ja viittaa riittämättömään ilmanvaihtoon tilan käyttöön nähden, - toimistotyyppisten työtilojen ehdotettu ohjearvo (Työterveyslaitos) on 600 cfu/m 3 ja viittaa riittämättömään ilmanvaihtoon tai sisäilman epätavanomaiseen mikrobilähteeseen. Aktinomykeetit (Sädesienet) - aktinomykeettien eli sädesienien esiintymistä talviaikana taajama-asunnoissa pidetään ns. kosteusvaurioindikaattoreina, - toimistotyyppisten työtilojen ehdotettu talviaikainen ohjearvo (Työterveyslaitos) on 5 cfu/m 3, - sulan maan aikana vertailuarvona käytetään samanaikaista ulkoilmapitoisuutta. Rakenteiden kosteudet, porareikämenetelmä Rakenteisiin, joissa todettiin vertailuarvoon nähden kohonnutta kosteutta kosteudenilmaisimella tai joissa oli muuten epäiltävissä poikkeavaa kosteutta, porattiin rakenteiden suhteellisen ja absoluuttisen kosteuden määrittämiseksi reiät (16 mm). Reiät puhdistettiin ja tulpattiin. Suhteellinen ja absoluuttinen kosteus sekä lämpötila mitattiin olosuhteiltaan tasaantuneissa rei issä. Mittalaitteina olivat Vaisalan HM40- ja HMI41-näyttölaitteet sekä HMP40S- ja HMP44-mittapäät. Mittaustulokset on esitetty oheisessa taulukossa. Tila Mittauspisteen sijainti Reiän syvyys, mm Pvm Mittauspiste Rakenneosa Suhteellinen kosteus, % Absoluuttinen kosteus, g/m 3 Lämpötila, C K1 Ljh MV-US 42 cm lattiasta ,8 97,5 95,2 11,8 12,7 12,2 15,2 15,1 15,0 K2 Ljh AP 28 cm ulkoseinästä ,5 91,7 99,2 12,5 13,9 13,7 18,4 17,8 16,2 K MV-US ,1 6,72 16,0 Sweco Asiantuntijapalvelut Oy

30 MITTAUSTULOKSET Pakankylän koulu, Espoo Liite 1 3 Tila Mittauspisteen sijainti Reiän syvyys, mm Pvm Mittauspiste Rakenneosa Suhteellinen kosteus, % Absoluuttinen kosteus, g/m 3 Lämpötila, C K4 Siirtokelpoinen rakennus, luokka 01 Ulkoseinä, eristetila 5 cm lattiasta 100 mm ,7 3,3 3,4 K5 Siirtokelpoinen rakennus, luokka 01 Alapohja, eristetila 20 cm ulkoseinästä 100 mm ,3 3,1 5,9 Sisä- ja ulkoilman olosuhteet mittausten aikana olivat seuraavat: Pvm Sisäilma Ulkoilma Suhteellinen kosteus, % Absoluuttinen kosteus, g/m 3 Lämpötila, C Suhteellinen kosteus, % Lämpötila, C ,2 3,51 20, Rakenteiden kosteudet, viiltomittausmenetelmä Rakenteisiin, joissa todettiin vertailuarvoon nähden kohonnutta kosteutta kosteudenilmaisimella tai joissa oli muuten epäiltävissä poikkeavaa kosteutta, viillettiin lattiapäällysteeseen reiät suhteellisen kosteuden määrittämiseksi lattiapäällysteen alta. Suhteellinen kosteus mitattiin tasaantuneissa olosuhteissa. Mittalaitteina olivat Vaisalan HMI41- näyttölaitteet ja HMP42-mittapäät. Tulokset, rakenteen ilmatilan suhteellinen kosteus (%) ja lämpötila ( C) on esitetty oheisessa taulukossa. Mittauspiste Tila Mittauspisteen sijainti Pvm Suhteellinen kosteus, % Lämpötila, C VK1 ruokala väliseinän vieressä ,6 21,5 Sisä- ja ulkoilman olosuhteet mittausten aikana olivat seuraavat: Pvm Sisäilma Ulkoilma Suhteellinen kosteus, % Absoluuttinen kosteus, g/m 3 Lämpötila, C Suhteellinen kosteus, % Lämpötila, C ,5 21,2 21, Pinnoille laskeutuvat mineraalikuidut Pinnoille laskeutuvia mineraalikuituja kerättiin tiloihin kahden viikon ajaksi asennettujen geeliteippilevyjen avulla. Näytteet tutkittiin valomikroskooppisesti laboratoriossa. Pinnoilla todettiin mineraalikuituja neliösenttimetriä kohden (yli 20 mikrometrin pituiset kuidut) seuraavasti: Näytteenottopiste Tila Näytteenottopisteen kuvaus Keräysaika Mineraalikuidut, kpl/cm 2 PPK1 Opetustila , ,14 Sweco Asiantuntijapalvelut Oy

31 MITTAUSTULOKSET Pakankylän koulu, Espoo Liite 1 4 Näytteenottopiste Tila Näytteenottopisteen kuvaus Keräysaika Mineraalikuidut, kpl/cm 2 PPK3 Luokka 02, siirtokelpoinen rakennus , ,07 Tasopinnoille kahden viikon aikana laskeutuvien mineraalikuitujen viitearvo toimistoympäristöissä (säännöllisesti siivottavat pinnat) on 0,2 kpl/cm 2 (Työterveyslaitos 2016). Tämä on myös voimaan astuneen Asumisterveysasetuksen mukainen teollisten mineraalikuitujen toimenpideraja kahden viikon aikana pinnoille laskeutuneessa pölyssä. Ilmanvaihtokanavien sisäpintojen pölykertymä Tulo- ja poistoilmakanavien sisäpinnalla olevaa pölykertymää tutkittiin aistinvaraisten arvioiden avulla. Tulokset olivat seuraavat: Päärakennus: Arviointipiste IV-kone Arviointipisteen kuvaus Pvm Aistinvarainen arvio KP1 TK1 tai TK2 * A-osan 1. krs, opetustila, tuloilmakanava Sisäpinnan pölykertymä alle 1 g/m 2. Pöly ei kasaannu sormella pyyhittäessä. KP2 TK2 * Opetustila 214, tuloilmalaatikon pohja tuloilmahajottajan takana Sisäpinnan pölykertymä alle 1 g/m 2. Pöly ei kasaannu sormella pyyhittäessä. KP3 G32TK1TF1 Kellari, pukuhuoneiden eteinen, tuloilmakanava Sisäpinnan pölykertymä alle 1 g/m 2. Pöly ei kasaannu sormella pyyhittäessä. KP4 G32TK2TF1 Sali 0014, tuloilmakanava Sisäpinnan pölykertymä alle 1 g/m 2. Pöly ei kasaannu sormella pyyhittäessä. KP5 G32TK2TF1 Opetustila 1002, tuloilmakanava Sisäpinnan pölykertymä alle 1 g/m 2. Pöly ei kasaannu sormella pyyhittäessä. KP6 PK1 tai PK2 * A-osan 1. krs, opetustila, poistoilmakanava poistoilmaventtiilin takana Sisäpinnan pölykertymä noin 5 g/m 2. Pöly kasaantuu sormella pyyhittäessä. KP7 G32TK2PF1 Opetustila 1002, poistoilmakanava Sisäpinnan pölykertymä noin 2-3 g/m 2. Pöly ei kasaannu sormella pyyhittäessä. * TK2 ja PK2 ovat itse luotuja tunnuksia, koska kone on nimeämätön. Kone sijaitsee ullakolla porrashuoneen vieressä. Siirtokelpoinen rakennus: Arviointipiste IV-kone Arviointipisteen kuvaus Pvm Aistinvarainen arvio KP8 TK31 Luokka 01, tuloilmakanava Sisäpinnan pölykertymä alle 1 g/m 2. Pöly ei kasaannu sormella pyyhittäessä. KP9 TK31 Luokka 02, tuloilmakanava Sisäpinnan pölykertymä alle 1 g/m 2. Pöly ei kasaannu sormella pyyhittäessä. KP10 TK31 Eteinen, tuloilmakanava luokan 02 vieressä Sisäpinnan pölykertymä alle 1 g/m 2. Pöly ei kasaannu sormella pyyhittäessä. KP11 PK31 Luokka 02, poistoilmakanava poistoilmaventtiilin takana Sisäpinnan pölykertymä alle 2 g/m 2. Pöly ei kasaannu sormella pyyhittäessä. (venttiilin takana kanavassa on äänenvaimennuksena pinnoittamatonta mineraalivillaa) Sisäilmayhdistys ym. on vuonna 2008 esittänyt luokitustasot ilmanvaihtojärjestelmän puhtaudelle, mm. sisäpintojen pölykertymälle: Sweco Asiantuntijapalvelut Oy

32 MITTAUSTULOKSET Pakankylän koulu, Espoo Liite 1 5 Käytössä oleva kanavisto on puhdistettava, jos pölykertymä on suurempi kuin 2 g/m 2 (puhtausluokka P1) tai suurempi kuin 5 g/m 2 (puhtausluokka P2). Luovutusvalmiin ilmanvaihtojärjestelmän puhtausvaatimusten avulla varmistetaan, että ilmanvaihtojärjestelmä on luovutettaessa puhdas. Puhtausluokassa P1 luovutusvalmiin ilmanvaihtojärjestelmän sisäpinnan pölykertymän keskiarvo saa olla korkeintaan 0,7 g/m 2 ja puhtausluokassa P2 korkeintaan 2,5 g/m 2. Tuloilmakanavien sisäpintojen pölyn koostumus Tuloilmakanavien pölyn koostumus tutkittiin menetelmällä, jossa pölynäyte kerätään kokoomanäytteenä kanavan sisäpinnalta. Näytteet tutkittiin elektronimikroskooppisesti Mikrofokus Oy:n laboratoriossa Helsingissä. Näytteiden koostumus oli seuraava: Päärakennus: Näytteenottopiste IV-kone Näytteenottopisteen kuvaus Pvm Materiaalinäytteen koostumus KPK1 TK1 tai TK2 * A-osan 1. krs, opetustila, tuloilmakanava Näytteessä todettiin kiviaineshiukkasia, melko paljon hilsettä, pieni määrä tekstiili- ja paperikuitujen osasia ja jonkin verran sinkkihiukkasia. Lisäksi näytteessä todettiin paljon siitepölyhiukkasia ja paljon vuorivillan tyyppisiä mineraalikuituja. Näytteessä ei todettu asbestikuituja. KPK2 TK2 * Opetustila 214, tuloilmalaatikon pohja tuloilmahajottajan takana Näytteessä todettiin kiviaineshiukkasia, melko paljon hilsettä, pieni määrä tekstiili- ja paperikuitujen osasia ja jonkin verran sinkkihiukkasia. Lisäksi näytteessä todettiin paljon siitepölyhiukkasia, pieni määrä homeitiöitä ja paljon vuori- ja lasivillan tyyppisiä mineraalikuituja. Näytteessä ei todettu asbestikuituja. KPK3 G32TK2TF1 Opetustila 1002, tuloilmakanava Näytteessä todettiin kiviaineshiukkasia, melko paljon hilsettä, pieni määrä tekstiili- ja paperikuitujen osasia ja jonkin verran sinkkihiukkasia. Lisäksi näytteessä todettiin paljon siitepölyhiukkasia, pieni määrä homeitiöitä ja paljon vuorivillan tyyppisiä mineraalikuituja. Näytteessä ei todettu asbestikuituja. * TK2 on itse luotu tunnus, koska kone on nimeämätön. Kone sijaitsee ullakolla porrashuoneen vieressä. Siirtokelpoinen rakennus: Näytteenottopiste IV-kone Näytteenottopisteen kuvaus Pvm Materiaalinäytteen koostumus KPK4 TK31 Eteinen, tuloilmakanava luokan 02 vieressä Näytteessä todettiin kiviaineshiukkasia, melko paljon hilsettä, pieni määrä tekstiili- ja paperikuitujen osasia ja jonkin verran sinkkihiukkasia. Lisäksi näytteessä todettiin paljon siitepölyhiukkasia ja paljon vuorivillan tyyppisiä mineraalikuituja. Näytteessä ei todettu asbestikuituja. Sisäilman hiilidioksidin, lämpötilan ja suhteellisen kosteuden seurantamittaukset Tutkittavissa tiloissa seurattiin sisäilman hiilidioksidipitoisuutta, lämpötilaa ja suhteellista kosteutta. Mittaukset tehtiin Geminin sisäilman laatuanalysaattoreilla. Mittausten mittausepävarmuus on noin ± 50 ppm hiilidioksidipitoisuudelle, ± 0,5 C lämpötilalle ja ± 3 % suhteelliselle kosteudelle. Tulokset olivat seuraavat: Sweco Asiantuntijapalvelut Oy

33 MITTAUSTULOKSET Pakankylän koulu, Espoo Liite 1 6 Mittauspiste Tila Mittauspisteen kuvaus Seuranta-aika CO 2-pitoisuus, ppm Lämpötila, C Suhteellinen kosteus, % L1 1. krs Opetustila ,9 23, L Opetustila ,5 22, L3 203 Opettajien tila ,2 22, L4 207 Opetustila ,4 21, L5 214 Opetustila ,6 23, L6 02 Luokka, siirtokelpoinen rakennus ,1 23, Ulkoilman hiilidioksidipitoisuus vaihtelee normaalisti välillä ppm. Julkaisun Sisäilmastoluokitus 2008 hiilidioksidipitoisuuden tavoitearvot ovat: - S1 750 ppm - S2 900 ppm - S ppm voimaan astuneen Asumisterveysasetuksen mukaan asunnon ja muun oleskelutilan sisäilman hiilidioksidipitoisuuden toimenpideraja ylittyy, jos pitoisuus on 2100 mg/m 3 (1150 ppm) suurempi kuin ulkoilman hiilidioksidipitoisuus. Huoneilman lämpötilojen tulee täyttää asetuksen liitteessä 1 olevan taulukon 1 mukaiset toimenpiderajat. Seurantamittausten graafiset kuvaajat on esitetty erillisissä liitteissä, joista nähdään mitattujen suureiden vaihtelut eri vuorokauden aikoina. Ilmanvaihdon ilmavirtojen mittaukset Huonetilojen ilmavirtoja määritettiin SwemaFlow 126 -ilmavirtamittarilla, Airflow PVM610 - paine-eromittarilla ja mittaamalla venttiileiden asentoja. Vertailuarvoiksi on merkitty mahdollisuuksien mukaan ilmanvaihtosuunnitelmista saadut arvot sekä uuden rakennuksen ilmanvaihtoa koskevat vuoden 2012 Suomen rakentamismääräyskokoelman osan D2 ohjearvot (opetustilojen D2-ohjearvot ovat säilyneet samoina vuodesta 1987). Päärakennus: Mittausten kokonaismittausvirhe (mittausepävarmuus) on ±10 %. Ilmavirrat olivat seuraavat: Mittauspiste Pvm IV-kone Tila Tuloilmavirta, dm 3 /s Poistoilmavirta, dm 3 /s Mitattu Suunniteltu D2-ohjearvo v Mitattu Suunniteltu D2-ohjearvo v I TK1/PK1 Opetustila ) 149 2) ei ohjearvoa I TK1-PK1 tai TK2-PK2 * A-osan 1. krs, opetustila 171 ei tietoa 102 1) 204 2) 142 ei tietoa ei ohjearvoa I TK2/PK2 * Opetustila ) 97 2) ei ohjearvoa I4 I G32TK2TF1 /PF G32TK2TF1 /PF1 Sali ) 501 4) Opetustila ) 171 2) ei ohjearvoa ei ohjearvoa Sweco Asiantuntijapalvelut Oy

34 MITTAUSTULOKSET Pakankylän koulu, Espoo Liite 1 7 * TK2 ja PK2 ovat itse luotuja tunnuksia, koska kone on nimeämätön. Kone sijaitsee ullakolla porrashuoneen vieressä. 1) Ohjearvo perustuu tilan suurimpaan käyttäjämäärään. Ohjearvo on 6 dm 3 /s henkilöä kohden. 2) Ohjearvo perustuu tilan lattian pinta-alaan. Ohjearvo on 3 dm 3 /s lattianeliömetriä kohden. 3) Liikuntasalikäyttö. Ohjearvo perustuu tilan lattian pinta-alaan. Ohjearvo on 2 dm 3 /s lattianeliömetriä kohden. 4) Juhlasalikäyttö. Ohjearvo perustuu tilan lattian pinta-alaan. Ohjearvo on 6 dm 3 /s lattianeliömetriä kohden. Siirtokelpoinen rakennus: Mittauspiste Pvm IV-kone Tila Tuloilmavirta, dm 3 /s Poistoilmavirta, dm 3 /s Mitattu Suunniteltu D2-ohjearvo v Mitattu Suunniteltu D2-ohjearvo v I TK31/PK31 Luokka ei tietoa 150 1) 170 2) I TK31/PK31 Luokka ei tietoa 132 1) 170 2) 175 ei tietoa ei ohjearvoa 170 ei tietoa ei ohjearvoa 1) Ohjearvo perustuu tilan suurimpaan käyttäjämäärään. Ohjearvo on 6 dm 3 /s henkilöä kohden. 2) Ohjearvo perustuu tilan lattian pinta-alaan. Ohjearvo on 3 dm 3 /s lattianeliömetriä kohden. Sisäilman haihtuvat orgaaniset yhdisteet Haihtuvien orgaanisten yhdisteiden (VOC -yhdisteiden) ilmanäytteet kerättiin pumpuilla Tenax -putkiin, jotka analysoitiin kaasukromatografisesti MetropoliLab Oy:n laboratoriossa Helsingissä. Tulokset on esitetty yksikössä µg/m 3. Laboratorioanalyysin mittausepävarmuus on 30 %. Haihtuvien orgaanisten yhdisteiden kokonaispitoisuudet (TVOC) olivat seuraavat: Näytteenottopiste Tila Näytteenottopisteen kuvaus Pvm Haihtuvien orgaanisten yhdisteiden kokonaispitoisuus (TVOC), µg/m 3 V Sali V Opetustila V3 207 Opetustila V4 02 Luokka (siirtokelpoinen rakennus) Tunnistettujen yhdisteiden pitoisuudet määritetään puhtaiden vertailuaineiden avulla (aineen omalla vasteella) ja / tai tolueeniekvivalenttina. TVOC -arvo määritetään tolueeniekvivalenttina. Tunnistettujen yhdisteiden joukossa voi olla myös TVOC -alueen ulkopuolisia yhdisteitä. Em. syistä tunnistettujen yhdisteiden yhteenlaskettu kokonaispitoisuus ja TVOC -arvo eivät usein ole yhtä suuret. Työterveyslaitoksen ehdotuksen mukaan (2016) toimistoympäristöjen sisäilman TVOC pitoisuuden viitearvona, jonka alapuolella 90 %:ssa mittauskohteita pitoisuus on ollut, on 100 µg/m 3. Yksittäisille yhdisteille on annettu viitearvoja, jotka vaihtelevat ainekohtaisesti välillä 1 12 µg/m 3. Yksittäisten yhdisteiden viitearvot on annettu käyttäen aineiden omaa vastetta voimaan astuneen Asumisterveysasetuksen (545/2015) mukaan asunnon ja muun oleskelutilan haihtuvien orgaanisten yhdisteiden tolueenivasteella lasketun kokonaispitoisuuden toimenpideraja huoneilmassa on 400 µg/m 3. Tällä ei kuitenkaan tarkoiteta sitä, että jos kokonaispitoisuus jää alle 400 µg/m 3, haihtuvista orgaanisista yhdisteistä ei voisi aiheutua terveyshaittaa. Kokonaispitoisuuden toimenpiderajan ylittyminen edellyttää yksittäisten yhdisteiden merkityksen selvittämistä. Yksittäisen haihtuvan orgaanisen yhdis- Sweco Asiantuntijapalvelut Oy

35 MITTAUSTULOKSET Pakankylän koulu, Espoo Liite 1 teen tolueenivasteella lasketun pitoisuuden toimenpideraja huoneilmassa on 50 µg/m 3 lukuun ottamatta seuraavia yksittäisiä yhdisteitä, joiden toimenpiderajat ovat: TXIB 10 µg/m 3, 2-etyyli-1-heksanoli 10 µg/m 3, naftaleeni 10 µg/m 3 (hajua ei saa esiintyä) ja styreeni 40 µg/m 3. 8 Sweco Asiantuntijapalvelut Oy

36 TESTAUSSELOSTE (9) Tilaaja Sweco Asiantuntijapalvelut Oy Mattila Milla Maksaja Sweco Asiantuntijapalvelut Oy Ilmalanportti 2 Ilmalanportti HELSINKI HELSINKI Näytetiedot Näyte Sisäilma VOC Näyte otettu Kellonaika Vastaanotettu Kellonaika Tutkimus alkoi Näytteenoton Tilaustutkimus syy Näytteen ottaja Mattila Milla Viite /kp 14015/Mattila/VOC Liitteenä tilakohtainen dokumentti yhdisteiden pitoisuuksista. Analyysi TVOC tolueenina (TD-GC-MSD/FID) Yksikkö µg/m³ Menetelmä ISO :2011 Epävarmuus-% 30 Näyte * 529-1, Sisäilma VOC, 0014 Sali, 11, Pakankylän koulu, Espoo 529-2, Sisäilma VOC, 1002 opetustila, 5, Pakankylän koulu, Espoo 529-3, Sisäilma VOC, 2. krs., 26, Pakankylän koulu, Espoo 529-4, Sisäilma VOC, 02 luokka, 17, Pakankylän koulu, Espoo * = Akkreditoitu menetelmä Yhteyshenkilö Lukkarinen Timo, , Kemisti Ahlfors Reetta toimitusjohtaja Tiedoksi Fi_200_Laboratorio, fi_200_laboratorio@sweco.fi; Mattila Milla, milla.mattila@sweco.fi Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

37 TESTAUSSELOSTE (9) Liite testausselosteeseen Näyte 0014 sali TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta MSD FID Alkaanit yht. <2 0 Suoraketjuisia ja haar hiilivetyjä <2,0 0 Rengasrak hiilivetyjä <2,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Alkoholit yht. <1,0 <1 0 2-Etyyli-1-heksanoli 1.0 <1,0 0 Butanoli <0,50 <1,0 0 Fenoli <1,0 <1,0 0 Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Aromaattiset yht Bentseeni Tolueeni Etyylibentseeni 0.3 <1,0 0 1,4-Ksyleeni 1.0 <1,0 0 Styreeni <0,30 <1,0 0 1,2-Ksyleeni 0.4 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Esterit yht. 1.0 <1 0 Etyyliasetaatti 1.0 <1,0 0 Butyyliasetaatti <0,10 <1,0 0 Estereitä muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Glykolieetterit yht. <1,0 <1 0 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB <1,0 <1,0 0 Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

38 TESTAUSSELOSTE (9) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Karbonyylit yht. <3,1 <1 4 Heksanaali <1,0 <1,0 0 2-Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi Oktanaali <1,0 <1,0 0 Nonanaali <3,1 <1,0 0 Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali <1,0 0 Asetofenoni <1,0 0 Karbonyyleja muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Orgaaniset hapot yht. <2 0 Etikkahappo <1,0 0 Heksaanihappo <1,0 0 Orgaanisia happoja muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Terpeenit yht. 1 <1 7 Pineeni Delta-3-kareeni 0.2 <1,0 0 Limoneeni <0,80 <1,0 0 beta-pineeni <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Muut yhdisteet yht. <1 0 Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli <1,0 0 TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

39 TESTAUSSELOSTE (9) Liite testausselosteeseen Näyte 1002 opetustila TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta MSD FID Alkaanit yht. <2 0 Suoraketjuisia ja haar hiilivetyjä <2,0 0 Rengasrak hiilivetyjä <2,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Alkoholit yht. <1,0 <1 0 2-Etyyli-1-heksanoli <0,60 <1,0 0 Butanoli <0,50 <1,0 0 Fenoli <1,0 <1,0 0 Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Aromaattiset yht Bentseeni Tolueeni Etyylibentseeni <0,20 <1,0 0 1,4-Ksyleeni 0.5 <1,0 0 Styreeni 0.3 <1,0 0 1,2-Ksyleeni <0,30 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Esterit yht. 0.4 <1 0 Etyyliasetaatti 0.4 <1,0 0 Butyyliasetaatti <0,10 <1,0 0 Estereitä muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Glykolieetterit yht. <1,0 <1 0 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB <1,0 <1,0 0 Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

40 TESTAUSSELOSTE (9) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Karbonyylit yht. <3,1 <1 0 Heksanaali <1,0 <1,0 0 2-Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi <1,0 <1,0 0 Oktanaali <1,0 <1,0 0 Nonanaali <3,1 <1,0 0 Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali <1,0 0 Asetofenoni <1,0 0 Karbonyyleja muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Orgaaniset hapot yht. <2 0 Etikkahappo <1,0 0 Heksaanihappo <1,0 0 Orgaanisia happoja muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Terpeenit yht. <0,8 <1 0 Pineeni <0,20 <1,0 0 Delta-3-kareeni <0,10 <1,0 0 Limoneeni <0,80 <1,0 0 beta-pineeni <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Muut yhdisteet yht. <1 0 Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli <1,0 0 TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

41 TESTAUSSELOSTE (9) Liite testausselosteeseen Näyte 2. krs. TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta MSD FID Alkaanit yht Suoraketjuisia ja haar hiilivetyjä Rengasrak hiilivetyjä <2,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Alkoholit yht Etyyli-1-heksanoli Butanoli <0,50 <1,0 0 Fenoli Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Aromaattiset yht Bentseeni Tolueeni Etyylibentseeni 0.3 <1,0 0 1,4-Ksyleeni 1.0 <1,0 0 Styreeni <0,30 <1,0 0 1,2-Ksyleeni 0.4 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Esterit yht Etyyliasetaatti 0.6 <1,0 0 Butyyliasetaatti 0.5 <1,0 0 Estereitä muita ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Glykolieetterit yht. 1.2 <1 2 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri TXIB <1,0 <1,0 0 Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

42 TESTAUSSELOSTE (9) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Karbonyylit yht Heksanaali <1,0 <1,0 0 2-Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi Oktanaali <1,0 <1,0 0 Nonanaali <3,1 <1,0 0 Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali <1,0 0 Asetofenoni Karbonyyleja muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Orgaaniset hapot yht Etikkahappo <1,0 0 Heksaanihappo <1,0 0 Orgaanisia happoja muita ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Terpeenit yht. <0,8 <1 0 Pineeni 0.3 <1,0 0 Delta-3-kareeni <0,10 <1,0 0 Limoneeni <0,80 <1,0 0 beta-pineeni <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Muut yhdisteet yht. <1 0 Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli <1,0 0 TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

43 TESTAUSSELOSTE (9) Liite testausselosteeseen Näyte 02 luokka TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta MSD FID Alkaanit yht. <2 0 Suoraketjuisia ja haar hiilivetyjä <2,0 0 Rengasrak hiilivetyjä <2,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Alkoholit yht Etyyli-1-heksanoli Butanoli <0,50 <1,0 0 Fenoli Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Aromaattiset yht Bentseeni Tolueeni Etyylibentseeni <0,20 <1,0 0 1,4-Ksyleeni 0.5 <1,0 0 Styreeni <0,30 <1,0 0 1,2-Ksyleeni <0,30 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Esterit yht. 0.4 <1 0 Etyyliasetaatti 0.4 <1,0 0 Butyyliasetaatti <0,10 <1,0 0 Estereitä muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Glykolieetterit yht. <1,0 <1 0 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB <1,0 <1,0 0 Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

44 TESTAUSSELOSTE (9) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Karbonyylit yht Heksanaali <1,0 <1,0 0 2-Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi Oktanaali Nonanaali <3,1 <1,0 0 Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali Asetofenoni Karbonyyleja muita <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Orgaaniset hapot yht. <2 10 Etikkahappo <1,0 0 Heksaanihappo <1,0 0 Orgaanisia happoja muita ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Terpeenit yht. <0,8 <1 0 Pineeni <0,20 <1,0 0 Delta-3-kareeni <0,10 <1,0 0 Limoneeni <0,80 <1,0 0 beta-pineeni <1,0 0 ug/m3 malliaineena ug/m3 tolueenina % TVOC:sta Muut yhdisteet yht. <1 0 Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli <1,0 0 TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

45 TESTAUSSELOSTE (6) Tilaaja Sweco Asiantuntijapalvelut Oy Poutiainen Taija Maksaja Sweco Asiantuntijapalvelut Oy Ilmalanportti 2 Ilmalanportti HELSINKI HELSINKI Näytetiedot Näyte Materiaalit Näyte otettu Kellonaika Vastaanotettu Kellonaika Tutkimus alkoi Näytteenoton syy Tilaustutkimus Ottopiste, Pakankylän koulu, Espoo Näytteen ottaja Poutiainen Taija Viite /Poutiainen : Materiaalinäyte, 1. tuulikaapin 1.krs US lasikuitutapetti ja tasoite,, Pakankylän koulu, Espoo Analyysi Analyysitulos Yksikkö THG 2 % MALLAS DG18 HAGEM Bakteerit, semikvantitatiivinen * ++ /malja määrit. Aktinomykeetit, semikvantitatiivinen määrit # * +++ /malja Homeet/hiivat, semikvant. * /malja määritys Penicillium sp. * Cladosporium sp. * + Mycelia sterilia : Materiaalinäyte, 2. opetustila, 1.krs A-osa, VP lastubetonilevy,, Pakankylän koulu, Espoo Analyysi Analyysitulos Yksikkö THG 2 % MALLAS DG18 HAGEM Bakteerit, semikvantitatiivinen * + /malja määrit. Aktinomykeetit, semikvantitatiivinen määrit # * ++ /malja Homeet/hiivat, semikvant. * /malja määritys Penicillium spp. * Mycelia sterilia : Materiaalinäyte, 3. opetustila, 1.krs A-osa, VP muovimatto ja tasoite,, Pakankylän koulu, Espoo Analyysi Analyysitulos Yksikkö THG 2 % MALLAS DG18 HAGEM Bakteerit, semikvantitatiivinen * ++ /malja määrit. Aktinomykeetit, semikvantitatiivinen määrit # * + /malja Homeet/hiivat, semikvant. * /malja määritys Penicillium spp. * Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Käyntiosoite Puhelin Faksi Y-tunnus PL 550 Viikinkaari HELSINGIN KAUPUNKI Helsinki 79 Alv. Nro metropolilab@hel.fi FI

46 TESTAUSSELOSTE (6) : Materiaalinäyte, 4. teknisen työn tila 0012, kellari B-osa, AP kevytsora,, Pakankylän koulu, Espoo Analyysi Analyysitulos Yksikkö THG 2 % MALLAS DG18 HAGEM Bakteerit, semikvantitatiivinen * ++ /malja määrit. Aktinomykeetit, semikvantitatiivinen määrit # * + /malja Homeet/hiivat, semikvant. * /malja määritys Penicillium sp. * + Eurotium sp. # * : Materiaalinäyte, 5. teknisen työn tila 0012, kellari B-osa, AP koolauspuu,, Pakankylän koulu, Espoo Analyysi Analyysitulos Yksikkö THG 2 % MALLAS DG18 HAGEM Bakteerit, semikvantitatiivinen * +++ /malja määrit. Aktinomykeetit, semikvantitatiivinen määrit # * + /malja Homeet/hiivat, semikvant. * /malja määritys Absidia sp. + Penicillium sp. * : Materiaalinäyte, 6. liikuntasali, kellari B-osa, AP tervapaperi,, Pakankylän koulu, Espoo Analyysi Analyysitulos Yksikkö THG 2 % MALLAS DG18 HAGEM Bakteerit, semikvantitatiivinen * + /malja määrit. Aktinomykeetit, semikvantitatiivinen määrit # * + /malja Homeet/hiivat, semikvant. * /malja määritys Aspergillus versicolor # * Geotrichum sp. + Mucor sp. + + Penicillium sp. * Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Käyntiosoite Puhelin Faksi Y-tunnus PL 550 Viikinkaari HELSINGIN KAUPUNKI Helsinki 79 Alv. Nro metropolilab@hel.fi FI

47 TESTAUSSELOSTE (6) : Materiaalinäyte, 7. varasto 0017, kellari A-osa, VP lastubetonilevy,, Pakankylän koulu, Espoo Analyysi Analyysitulos Yksikkö THG 2 % MALLAS DG18 HAGEM Bakteerit, semikvantitatiivinen * ++ /malja määrit. Aktinomykeetit, semikvantitatiivinen määrit # * ++ /malja Homeet/hiivat, semikvant. * /malja määritys Aspergillus fumigatus # * + Chaetomium sp. # * + + Mycelia sterilia Penicillium spp. * Aspergillus versicolor # * + Cladosporium sp. * + Eurotium sp. # * + + Mucor sp : Materiaalinäyte, 8. ullakko, B-osa, YP kevytsora,, Pakankylän koulu, Espoo Analyysi Analyysitulos Yksikkö THG 2 % MALLAS DG18 HAGEM Bakteerit, semikvantitatiivinen * + /malja määrit. Aktinomykeetit, semikvantitatiivinen määrit # * + /malja Homeet/hiivat, semikvant. määritys * /malja : Materiaalinäyte, 9. ullakko, B-osa, YP tervapaperi,, Pakankylän koulu, Espoo Analyysi Analyysitulos Yksikkö THG 2 % MALLAS DG18 HAGEM Bakteerit, semikvantitatiivinen * + /malja määrit. Aktinomykeetit, semikvantitatiivinen määrit # * ++ /malja Homeet/hiivat, semikvant. * /malja määritys Aspergillus versicolor # * + Cladosporium sp. * Mycelia sterilia Penicillium spp. * : Materiaalinäyte, 10. ullakko, A-osa, YP kevytsora,, Pakankylän koulu, Espoo Analyysi Analyysitulos Yksikkö THG 2 % MALLAS DG18 HAGEM Bakteerit, semikvantitatiivinen * +++ /malja määrit. Aktinomykeetit, semikvantitatiivinen määrit # * ++ /malja Homeet/hiivat, semikvant. * /malja määritys Mycelia sterilia + Penicillium spp. * Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Käyntiosoite Puhelin Faksi Y-tunnus PL 550 Viikinkaari HELSINGIN KAUPUNKI Helsinki 79 Alv. Nro metropolilab@hel.fi FI

48 TESTAUSSELOSTE (6) : Materiaalinäyte, 11. luokka 01, lisärakennus, US mineraalivilla,, Pakankylän koulu, Espoo Analyysi Analyysitulos Yksikkö THG 2 % MALLAS DG18 HAGEM Bakteerit, semikvantitatiivinen * +++ /malja määrit. Aktinomykeetit, semikvantitatiivinen määrit # * +++ /malja Homeet/hiivat, semikvant. * /malja määritys Chaetomium sp. # * + Mycelia sterilia + Penicillium spp. * Muut homesuvut + Nigrospora sp. Cladosporium sp. * : Materiaalinäyte, 12. Luokka 01, lisärakennus, AP mineraalivilla,, Pakankylän koulu, Espoo Analyysi Analyysitulos Yksikkö THG 2 % MALLAS DG18 HAGEM Bakteerit, semikvantitatiivinen * +++ /malja määrit. Aktinomykeetit, semikvantitatiivinen määrit # * ++ /malja Homeet/hiivat, semikvant. * /malja määritys Mycelia sterilia + + Penicillium sp. * Muut homesuvut + Nigrospora sp. + Nigrospora sp : Materiaalinäyte, 13. teknisen työn tila 0012, kellari B-osa, US mineraalivilla,, Pakankylän koulu, Espoo Analyysi Analyysitulos Yksikkö THG 2 % MALLAS DG18 HAGEM Bakteerit, semikvantitatiivinen * ++ /malja määrit. Aktinomykeetit, semikvantitatiivinen määrit # * ++ /malja Homeet/hiivat, semikvant. * /malja määritys Mycelia sterilia + + Penicillium spp. * + + Penicillium sp. * + Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Käyntiosoite Puhelin Faksi Y-tunnus PL 550 Viikinkaari HELSINGIN KAUPUNKI Helsinki 79 Alv. Nro metropolilab@hel.fi FI

49 TESTAUSSELOSTE (6) : Materiaalinäyte, 14. käytävä, kellari B-osa, US mineraalivilla,, Pakankylän koulu, Espoo Analyysi Analyysitulos Yksikkö THG 2 % MALLAS DG18 HAGEM Bakteerit, semikvantitatiivinen * +++ /malja määrit. Aktinomykeetit, semikvantitatiivinen määrit # * + /malja Homeet/hiivat, semikvant. * /malja määritys Aspergillus versicolor # * Cladosporium sp. * Mucor sp. + + Mycelia sterilia Penicillium spp. * * = Akkreditoitu menetelmä # = kosteusvaurioindikaattori, pmy = pesäkkeen muodostava yksikkö, sp. (mon. spp.) = laji Analyysi Bakteerit, semikvantitatiivinen määrit., THG Aktinomykeetit, semikvantitatiivinen määrit #, THG Homeet/hiivat, semikvant. määritys, 2 % MALLAS Sienten tunnistus, 2 % MALLAS Homeet/hiivat, semikvant. määritys, DG18 Sienten tunnistus, DG18 Homeet/hiivat, semikvant. määritys, HAGEM Sienten tunnistus, HAGEM Menetelmä Sisäinen menetelmä, suoraviljely Sisäinen menetelmä, suoraviljely Sisäinen menetelmä, suoraviljely Sisäinen menetelmä, viljely ja mikroskopointi Sisäinen menetelmä, suoraviljely Sisäinen menetelmä, viljely ja mikroskopointi Sisäinen menetelmä, suoraviljely Sisäinen menetelmä, viljely ja mikroskopointi Teknisen suorituksen mittausepävarmuus Analyysituloksen teknisen suorituksen mittausepävarmuus on koostettu komponenttipohjaisesti seuraavista epävarmuustekijöistä: - Materiaalinäytteet: näytteen laimentaminen, siirrostustilavuus ja pesäkelaskenta - Ilmanäytteet: pesäkelaskenta Analyysituloskohtainen hiukkastilastollinen epävarmuus ei kuulu teknisen suorituksen mittausepävarmuuteen. Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Käyntiosoite Puhelin Faksi Y-tunnus PL 550 Viikinkaari HELSINGIN KAUPUNKI Helsinki 79 Alv. Nro metropolilab@hel.fi FI

50 TESTAUSSELOSTE (6) Tunnistusmenetelmään kuuluvat sienisuvut ja -lajit Kosteusvaurioindikaattorit: Acremonium sp. aktinomykeetit Aspergillus fumigatus Aspergillus ochraceus Aspergillus sydowii Aspergillus terreus Aspergillus versicolor Chaetomium sp. Muut sienet: Absidia sp. Alternaria sp. Aspergillus sp. Aspergillus flavus Aspergillus niger Aureobasidium sp. Beauveria sp. Botrytis sp. Chrysosporium/Geomyces sp. Eurotium sp Exophiala sp. Fusarium sp. Oidiodendron sp. Paecilomyces sp. Paecilomyces variotii Phialophora sp. Chrysonilia sp. Cladosporium sp. Geotrichum sp. hiivat Mucor sp. Mycelia sterilia Penicillium sp. Phoma sp. Scopulariopsis sp. Stachybotrys sp. Trichoderma sp. Tritirachium sp. Ulocladium sp. Wallemia sp. Rhinocladiella sp. Rhizopus sp. Verticillium sp. Yhteyshenkilö Wikman Helena, , mikrobiologi Ahlfors Reetta toimitusjohtaja Tiedoksi Fi_200_Laboratorio, Poutiainen Taija, Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Käyntiosoite Puhelin Faksi Y-tunnus PL 550 Viikinkaari HELSINGIN KAUPUNKI Helsinki 79 Alv. Nro metropolilab@hel.fi FI

51 TESTAUSSELOSTE (2) Tilaaja Sweco Asiantuntijapalvelut Oy Maksaja Sweco Asiantuntijapalvelut Oy Ilmalanportti 2 Ilmalanportti HELSINKI HELSINKI Näytetiedot Näyte Rakennusmateriaali Näyte otettu Kellonaika Vastaanotettu Kellonaika Tutkimus alkoi Näytteenoton syy Tilaustutkimus Ottopiste, Pakankylän koulu, Espoo Näytteen ottaja Poutiainen Taija Viite /Poutiainen Taija Analyysi Menetelmä Rakennusmateriaa li PAH1 Varasto 0017, Kellari, A-osa, US bitumisively, Pakankylän koulu, Espoo PAH-määritys Rakennusmateria ali PAH2 Teknisen työn tila 0012, kellari, B-osa, bitumisively, Pakankylän koulu, Espoo Yksikkö Sisäinen GC-MSD - PAH-yhdisteet yhteensä mg/kg ka - PAH-yhdisteet yhteensä mg/kg ka (PIMA) x - Naftaleeni x < 0,1 < 0,1 mg/kg ka 30-2-Metyylinaftaleeni < 0,1 < 0,1 mg/kg ka 30-1-Metyylinaftaleeni < 0,1 < 0,1 mg/kg ka 30 - Bifenyyli < 0,1 < 0,1 mg/kg ka 30-2,6-Dimetyylinaftaleeni < 0,1 < 0,1 mg/kg ka 30 - Asenaftyleeni x < 0,1 < 0,1 mg/kg ka 30 - Asenafteeni x < 0,1 0,13 mg/kg ka 30-2,3,5-Trimetyylinaftaleeni < 0,1 0,16 mg/kg ka 30 - Fluoreeni x < 0,1 < 0,1 mg/kg ka 30 - Fenantreeni x < 0,1 < 0,1 mg/kg ka 30 - Antraseeni x 1,7 1,7 mg/kg ka 30-1-Metyylifenantreeni 1,7 2,8 mg/kg ka 30 - Fluoranteeni x 1,2 0,94 mg/kg ka 30 - Pyreeni x 0,90 1,9 mg/kg ka 30 - Bentso(a)antraseeni x 1,4 2,6 mg/kg ka 30 - Kryseeni x 1,4 3,3 mg/kg ka 30 - Bentso(b+k)fluoranteeni x 1,0 1,5 mg/kg ka 30 - Bentso(e)pyreeni 1,7 2,7 mg/kg ka 30 - Bentso(a)pyreeni x 0,36 1,7 mg/kg ka 30 - Peryleeni 0,69 1,9 mg/kg ka 30 - Indeno(1,2,3-cd)pyreeni x 0,34 0,78 mg/kg ka 30 Epävarm uus-% Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

52 TESTAUSSELOSTE (2) Dibentso(a,h)antraseeni x 0,60 0,95 mg/kg ka 30 - Bentso(ghi)peryleeni x 1,3 2,4 mg/kg ka 30 Lausunto Pysyvän jätteen kaatopaikalle sijoittamiselle on PAH-yhdisteiden summapitoisuuden kriteeri 40 mg/kg (luokka A). Tavanomaisen jätteen kaatopaikalle sijoittamiselle on ehdotus enimmäispitoisuudeksi 150 mg/kg (pienjäte-erät, luokka BIb). Asetuksessa mainittujen yhdisteiden summapitoisuus testatulle näytteelle on rivillä "PAH-yhdisteet yhteensä (PIMA)" (16 yhdistettä EPA, VNa 202/2006). Kun PAH-yhdisteitä sisältäviä rakenteita puretaan tai rakennetaan, on syytä suojautua PAH-pitoiselta pölyltä. (Ratu ) Suojautumisen tarpeelle ei ole selvää pitoisuusrajaa, sillä PAH-yhdisteet voivat levitä ympäristöön materiaalin ja yhdisteen koostumuksesta riippuen pölynä tai haihtuneena yhdisteenä. Yhteyshenkilö Lukkarinen Timo, , Kemisti Ahlfors Reetta toimitusjohtaja Tiedoksi Fi_200_Laboratorio, fi_200_laboratorio@sweco.fi; Poutiainen Taija, taija.poutiainen@sweco.fi Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

53 Analyysilausunto Tutkimus Sweco Asiantuntijapalvelut Oy Taija Poutiainen Ilmalanportti Helsinki NÄYTTEENNE Projektinumero: ASBESTINÄYTETUTKIMUS ASB1. Käytävä 0015, kellari, US putkieriste SISÄLTÄÄ ASBESTIA (antofylliittiasbestia) Näyte analysoitu elektronimikroskoopilla (SEM) ja röntgenmikroanalysaattorilla (SEM/EDS). materiaalitutkimuslaboratorio MIKROFOKUS OY Erik.tutkija Otso Lehtinen Asiakkaan toimittamat näytteet. Tulokset koskevat vain tutkittuja näytteitä. Kohdetiedot ja näytetunnisteet merkitty asiakkaan ohjeiden mukaisesti. Noudatamme konsulttitoimen yhteisiä sopimusehtoja KSE Oheisen lausunnon saa kopioida vain kokonaisena. Lausunnon osittainen kopiointi edellyttää Mikrofokus Oy:n kirjallista lupaa.

54 MITTAUS- JA NÄYTTEENOTTOPISTEET RA4 Alapohja RA2 Alapohja, MR6 RA1 Alapohja, MR4 MR5 RA5 Ulkoseinä MR13 KP V1 M1 I4 KP MR7 MERKINTÖJEN SELITYKSET: M SISÄILMAN MIKROBIT MR KP V RAKENNUSMATERIAALIEN MIKROBIT ILMANVAIHTOKANAVIEN SISÄPINTOJEN PÖLYKERTYMÄ (KANAVAPÖLY) SISÄILMAN HAIHTUVAT ORGAANISET YHDISTEET RA6 Maanvastainen ulkoseinä MR14 L PPK PS I RA3 Alapohja SISÄILMAOLOSUHTEIDEN SEURANTAMITTAUKSET PINNOILLE LASKEUTUVAT MINERAALIKUIDUT PAINESUHTEIDEN SEURANTAMITTAUKSET ILMANVAIHDON ILMAVIRRAT Pakankylän koulu Kellarikerros Snettansintie 9, Espoo LIITE 2.1

55 MITTAUS- JA NÄYTTEENOTTOPISTEET PS1 RA9 Välipohja KP5 KPK3 KP L1 I2 V2 PS2 KP1 KPK1 KP7 I5 M2 L2 PPK RA8 Ulkoseinä RA11 Välipohja MR2 MR3 MERKINTÖJEN SELITYKSET: RA7 Ulkoseinä MR1 RA10 Välipohja Viemärin tarkastusluukku Viemärin tarkastusluukku M MR KP KPK SISÄILMAN MIKROBIT RAKENNUSMATERIAALIEN MIKROBIT ILMANVAIHTOKANAVIEN SISÄPINTOJEN PÖLYKERTYMÄ (KANAVAPÖLY) TULOILMAKANAVIEN SISÄPINTOJEN PÖLYN KOOSTUMUS (KANAVAPÖLY) V L PPK PS I SISÄILMAN HAIHTUVAT ORGAANISET YHDISTEET SISÄILMAOLOSUHTEIDEN SEURANTAMITTAUKSET PINNOILLE LASKEUTUVAT MINERAALIKUIDUT PAINESUHTEIDEN SEURANTAMITTAUKSET ILMANVAIHDON ILMAVIRRAT Pakankylän koulu 1. kerros Snettansintie 9, Espoo LIITE 2.2

56 RA12 Välipohja MITTAUS- JA NÄYTTEENOTTOPISTEET PS3 206 L I3 RA15 Yläpohja MR8 MR9 207 RA14 Yläpohja MR10 I1 V3 M3 L4 KP2 KPK2 L5 PS4 MERKINTÖJEN SELITYKSET: M MR KP KPK SISÄILMAN MIKROBIT RA13 Välipohja RAKENNUSMATERIAALIEN MIKROBIT ILMANVAIHTOKANAVIEN SISÄPINTOJEN PÖLYKERTYMÄ (KANAVAPÖLY) TULOILMAKANAVIEN SISÄPINTOJEN PÖLYN KOOSTUMUS (KANAVAPÖLY) V L PPK PS I SISÄILMAN HAIHTUVAT ORGAANISET YHDISTEET SISÄILMAOLOSUHTEIDEN SEURANTAMITTAUKSET PINNOILLE LASKEUTUVAT MINERAALIKUIDUT PAINESUHTEIDEN SEURANTAMITTAUKSET ILMANVAIHDON ILMAVIRRAT Pakankylän koulu 2. kerros Snettansintie 9, Espoo LIITE 2.3

57 RA16 Alapohja RA18 Yläpohja MR12 RA17 Ulkoseinä MITTAUS- JA MR11 NÄYTTEENOTTOPISTEET V4 M4 L6 PPK3 PS5 I6 I7 PS6 KP8 KP9 KP11 MERKINTÖJEN SELITYKSET: M MR KP KPK V L PPK PS I SISÄILMAN MIKROBIT RAKENNUSMATERIAALIEN MIKROBIT ILMANVAIHTOKANAVIEN SISÄPINTOJEN PÖLYKERTYMÄ (KANAVAPÖLY) TULOILMAKANAVIEN SISÄPINTOJEN PÖLYN KOOSTUMUS (KANAVAPÖLY) SISÄILMAN HAIHTUVAT ORGAANISET YHDISTEET SISÄILMAOLOSUHTEIDEN SEURANTAMITTAUKSET PINNOILLE LASKEUTUVAT MINERAALIKUIDUT PAINESUHTEIDEN SEURANTAMITTAUKSET ILMANVAIHDON ILMAVIRRAT KP10 KPK4 Pakankylän koulu Lisärakennus Snettansintie 9, Espoo LIITE 2.4

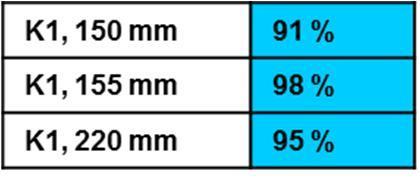

58 K1 K2 45 Lattiamaali hilseilee Portaan alla mikrobiperäistä hajua KOSTEUSKARTOITUS Tilassa viemärin hajua Seinämaali hilseilee Tilassa öljyn hajua Putkiliitoksesta tihkuu vettä lattialle Tilassa öljyn hajua K K3, 250 mm 49 % MERKINTÖJEN SELITYKSET : B = betoni, MB = maalattu betoni, MOB = mosaiikkibetoni P = puulautalattia, KL= keraaminen laatta, MM = muovimatto, L= linoleum VK VIILTOKOSTEUSMITTAUKSET K PORAREIKÄKOSTEUSMITTAUKSET Pintakosteusmittarin näyttämä lattiassa alle 70 Pintakosteusmittarin näyttämä seinässä alle 60 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä seinässä Pintakosteusmittarin näyttämä lattiassa yli 90 Pintakosteusmittarin näyttämä seinässä yli 80 Pakankylän koulu Kellarikerros Snettansintie 9, Espoo LIITE 3.1

59 KOSTEUSKARTOITUS L VK 1 33% MERKINTÖJEN SELITYKSET : VK VIILTOKOSTEUSMITTAUKSET K PORAREIKÄKOSTEUSMITTAUKSET Pintakosteusmittarin näyttämä lattiassa alle 70 Pintakosteusmittarin näyttämä seinässä alle 60 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä seinässä Pintakosteusmittarin näyttämä lattiassa yli 90 Pintakosteusmittarin näyttämä seinässä yli 80 Pakankylän koulu 1. kerros Snettansintie 9, Espoo LIITE 3.2

60 KOSTEUSKARTOITUS Katon tasoite irronnut Palopermannossa kosteusjäljet MERKINTÖJEN SELITYKSET : VK VIILTOKOSTEUSMITTAUKSET K PORAREIKÄKOSTEUSMITTAUKSET Pintakosteusmittarin näyttämä lattiassa alle 70 Pintakosteusmittarin näyttämä seinässä alle 60 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä seinässä Pintakosteusmittarin näyttämä lattiassa yli 90 Pintakosteusmittarin näyttämä seinässä yli 80 Pakankylän koulu 2. kerros Snettansintie 9, Espoo LIITE 3.3

61 KOSTEUSKARTOITUS MERKINTÖJEN SELITYKSET: B = betoni, MB = maalattu betoni, MM = muovimatto K5 43 % VK K VIILTOKOSTEUSMITTAUKSET PORAREIKÄKOSTEUSMITTAUKSET Pintakosteusmittarin näyttämä lattiassa alle 70 K4 54 % Lattialla oli vettä Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä lattiassa yli 90 Muovimaton sauma rikki Pintakosteusmittarin näyttämä seinässä alle 60 Pintakosteusmittarin näyttämä seinässä Pintakosteusmittarin näyttämä seinässä yli 80 Pakankylän koulu Siirtokelpoinen rakennus Snettansintie 9, Espoo LIITE 3.4

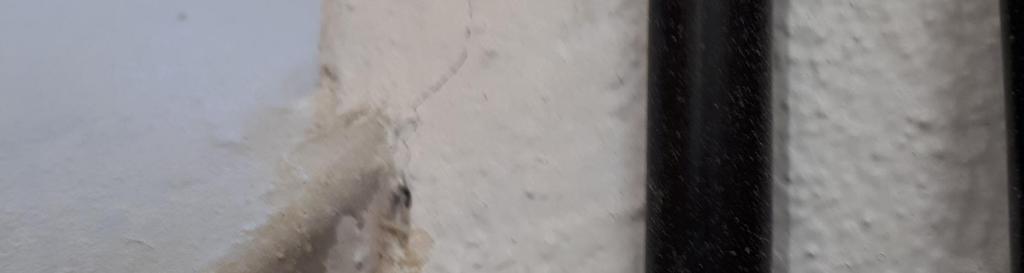

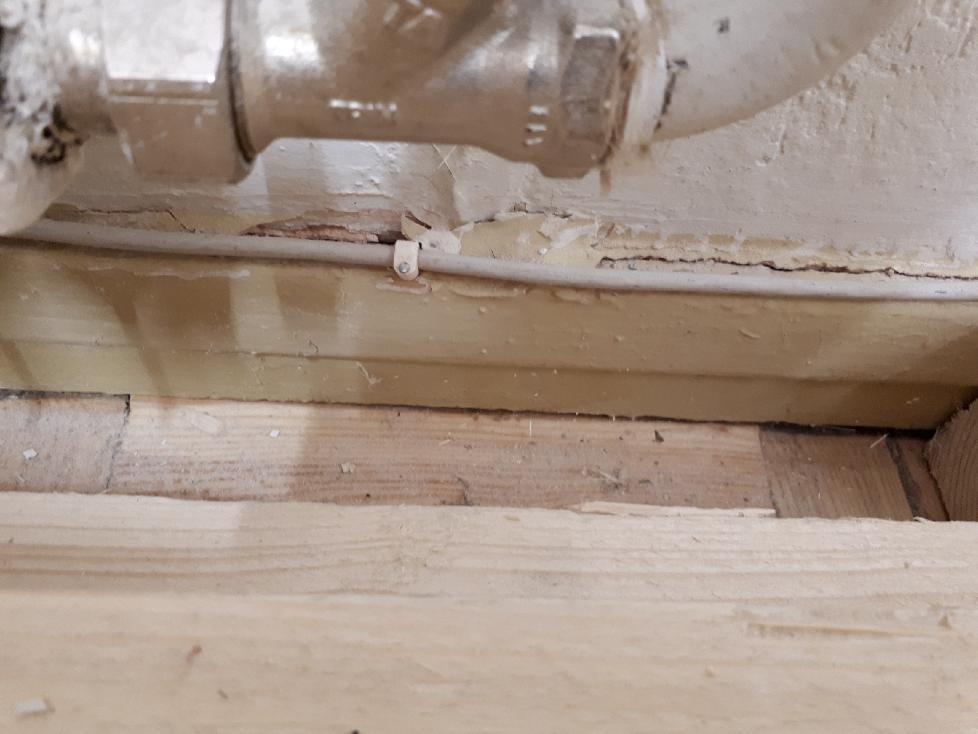

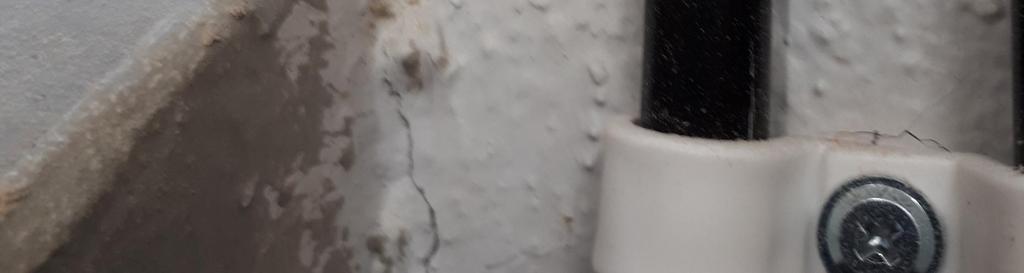

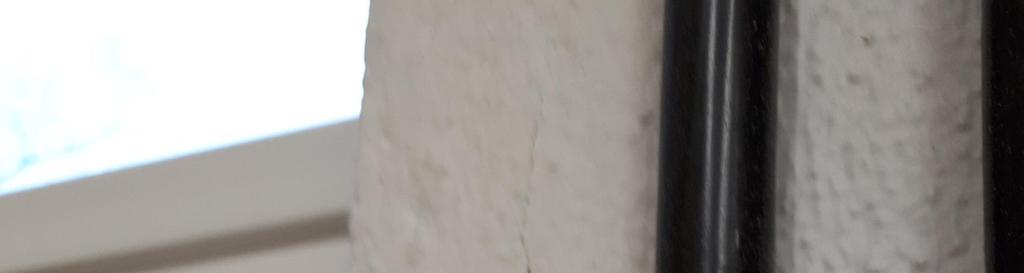

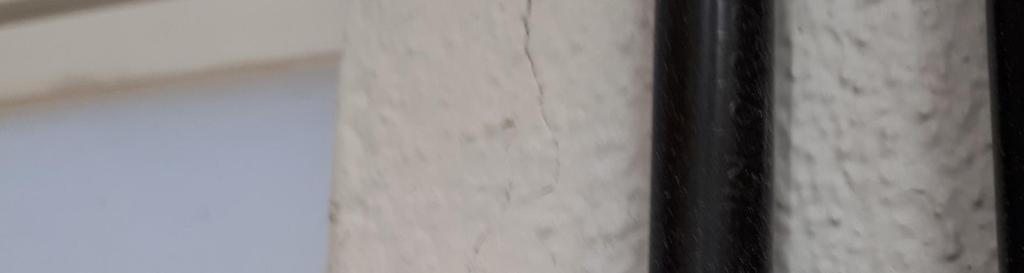

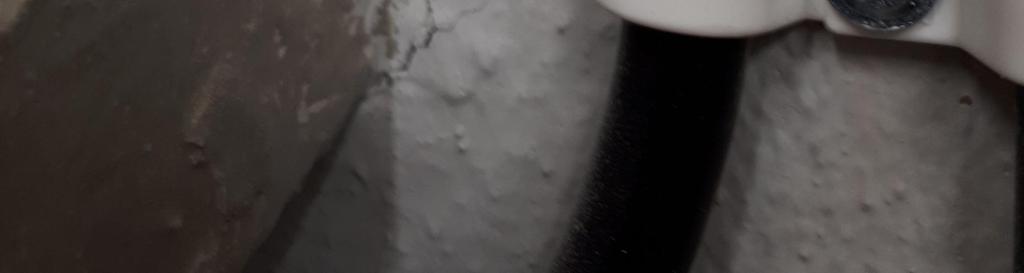

62 MERKKIAINETUTKIMUS TEKNINENTYÖ LUOKKA ALAPOHJA ULKOSEINÄ Merkkiainekoe on tehty rikkiheksafuoridikaasulla ja -analysaattorilaitteella. Tila oli alipaineistettu tutkimuksen aikana. Paineero -10 Pa mitattiin ulkoseinän eristetilan ja huonetilan väliltä. MERKINTÖJEN SELITYKSET: HAVAITUN ILMAVUODON LAAJUUS MERKKIAINEKAASU ULKOSEINÄN/ALAPOHJAN ERISTETILAAN MERKKIAINEKAASUHAVAINNOT: 1 Pakankylän koulu, Snettansintie 9, Espoo LATTIA- JA SEINÄN LIITTYMÄ 2 PATTERIPUTKEN KANNAKE 3 HALKEAMA 4 PATTERIPUTKEN LÄPIVIENTI Kellari TOLA LIITE 4.1

63 MERKKIAINETUTKIMUS OPETUSTILA VÄLIPOHJA 1 ULKOSEINÄ MERKKIAINEKAASUHAVAINNOT: MERKINTÖJEN SELITYKSET: Merkkiainekoe on tehty rikkiheksafuoridikaasulla ja -analysaattorilaitteella. Tila oli alipaineistettu tutkimuksen aikana. Paineero -10 Pa mitattiin ulkoseinän eristetilan ja huonetilan väliltä. 1 LATTIA- JA SEINÄN LIITTYMÄ 2 PATTERIN KANNAKKEET 4 HAVAITUN ILMAVUODON LAAJUUS MERKKIAINEKAASU ULKOSEINÄN/VÄLIPOHJAN ERISTETILAAN 5 3 IKKUNAKARMIN JA SEINÄN LIITTYMÄ SÄHKÖJOHTOKISKON KIINNITYS PATTERIPUTKEN LÄPIVIENTI Pakankylän koulu, Snettansintie 9, Espoo 1.krs TOLA LIITE 4.2

64 2 MERKKIAINETUTKIMUS TILA 207/ ULKOSEINÄ YLÄPOHJA MERKKIAINEKAASUHAVAINNOT: MERKINTÖJEN SELITYKSET: Merkkiainekoe on tehty rikkiheksafuoridikaasulla ja -analysaattorilaitteella. Tila oli alipaineistettu tutkimuksen aikana. Paineero -10 Pa mitattiin ulkoseinän eristetilan ja huonetilan väliltä. 1 LATTIA- JA SEINÄN LIITTYMÄ 4 TULOILMAHAJOITTAJAN KIINNITYS 2 IKKUNAKARMIN JA SEINÄN LIITTYMÄ 5 PATTERIPUTKEN LÄPIVIENTI HAVAITUN ILMAVUODON LAAJUUS MERKKIAINEKAASU ULKOSEINÄN/VÄLIPOHJAN ERISTETILAAN 3 IKKUNALAUDAN LIITOS Pakankylän koulu, Snettansintie 9, Espoo 2.krs TOLA LIITE 4.3

65 MERKKIAINETUTKIMUS SIIRTOKELPOINEN RAKENNUS ALAPOHJA ULKOSEINÄ MERKKIAINEKAASUHAVAINNOT: MERKINTÖJEN SELITYKSET: Merkkiainekoe on tehty rikkiheksafuoridikaasulla ja -analysaattorilaitteella. Tila oli alipaineistettu tutkimuksen aikana. Paineero -10 Pa mitattiin ulkoseinän eristetilan ja huonetilan väliltä. 2 1 LATTIA- JA SEINÄN LIITTYMÄ 2 IKKUNAKARMIN JA SEINÄN LIITTYMÄ 3 SÄHKÖJOHTOKISKON KIINNITYS HAVAITUN ILMAVUODON LAAJUUS MERKKIAINEKAASU ULKOSEINÄN ERISTETILAAN ULKOPUOLELTA Pakankylän koulu, Snettansintie 9, Espoo 4 PATTERIPUTKEN KIINNITYS Siirtokelpoinen rakennus TOLA LIITE 4.4

66 10 A-osa 1. krs ja ulkoilman välinen paine-ero (10 min keskiarvo) tila on ylipaineinen, kun paine-ero on positiivinen. Vaihteluväli: -41,7... 0,1 Pa Keskiarvo: -10,6 Pa 0-10 Paine-ero [Pa] Viikonloppu tila on alipaineinen, kun paine-ero on negatiivinen. Viikonloppu :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, päärakennus Snettansintie 9, Espoo 1. krs LIITE 5.1

67 20 Tilan 1002 ja ulkoilman välinen paine-ero (10 min keskiarvo) tila on ylipaineinen, kun paine-ero on positiivinen. Vaihteluväli: -23, ,2 Pa Keskiarvo: -2,7 Pa 10 0 Paine-ero [Pa] Viikonloppu Viikonloppu tila on alipaineinen, kun paine-ero on negatiivinen :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, päärakennus Snettansintie 9, Espoo 1. krs LIITE 5.2

68 20 Tilan 203 ja ulkoilman välinen paine-ero (10 min keskiarvo) tila on ylipaineinen, kun paine-ero on positiivinen. Vaihteluväli: -11, ,5 Pa Keskiarvo: -1,2 Pa 10 Paine-ero [Pa] 0-10 Viikonloppu Viikonloppu tila on alipaineinen, kun paine-ero on negatiivinen :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, päärakennus Snettansintie 9, Espoo 2. krs LIITE 5.3

69 20 Tilan 207 ja ulkoilman välinen paine-ero (10 min keskiarvo) tila on ylipaineinen, kun paine-ero on positiivinen. Vaihteluväli: -12,3... 9,3 Pa Keskiarvo: -2,1 Pa 10 Paine-ero [Pa] 0-10 Viikonloppu Viikonloppu tila on alipaineinen, kun paine-ero on negatiivinen :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, päärakennus Snettansintie 9, Espoo 2. krs LIITE 5.4

70 20 15 Tilan 01 ja ulkoilman välinen paine-ero (10 min keskiarvo) tila on ylipaineinen, kun paine-ero on positiivinen. Vaihteluväli: -19,6... 7,5 Pa Keskiarvo: -2,5 Pa 10 5 Paine-ero [Pa] Viikonloppu Viikonloppu - 15 tila on alipaineinen, kun paine-ero on negatiivinen :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, siirtokelpoinen rakennus Snettasintie 9, Espoo 1. krs LIITE 5.5

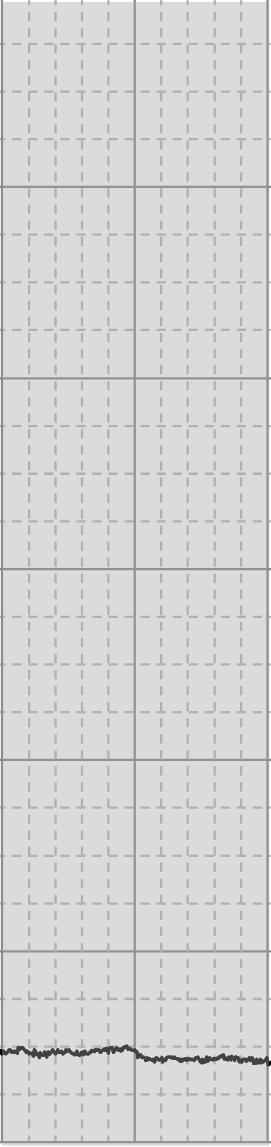

71 20 15 Tilan 02 ja ulkoilman välinen paine-ero (10 min keskiarvo) tila on ylipaineinen, kun paine-ero on positiivinen. Vaihteluväli: -6, Pa Keskiarvo: -1,8 Pa 10 5 Paine-ero [Pa] Viikonloppu Viikonloppu - 15 tila on alipaineinen, kun paine-ero on negatiivinen :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, siirtokelpoinen rakennus Snettasintie 9, Espoo 1. krs LIITE 5.6

72 1 600 Hiilidioksidiseuranta A-osan 1.krs opetustilassa aikavälillä (10 min keskiarvo) Vaihteluväli: ppm Keskiarvo: 530 ppm Hiilidioksidi [ppm] Viikonloppu Viikonloppu :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, päärakennus Snettansintie 9, Espoo 1. krs LIITE 6.1

73 1 600 Hiilidioksidiseuranta tilassa 1002 aikavälillä (10 min keskiarvo) Vaihteluväli: ppm Keskiarvo: 497 ppm Hiilidioksidi [ppm] Viikonloppu Viikonloppu :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, päärakennus Snettansintie 9, Espoo 1. krs LIITE 6.2

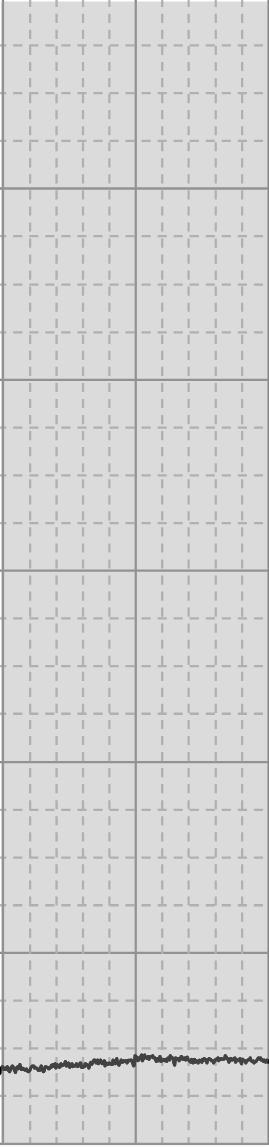

74 1 600 Hiilidioksidiseuranta tilassa 203 aikavälillä (10 min keskiarvo) Vaihteluväli: ppm Keskiarvo: 540 ppm Hiilidioksidi [ppm] Viikonloppu Viikonloppu :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, päärakennus Snettansintie 9, Espoo 2. krs LIITE 6.3

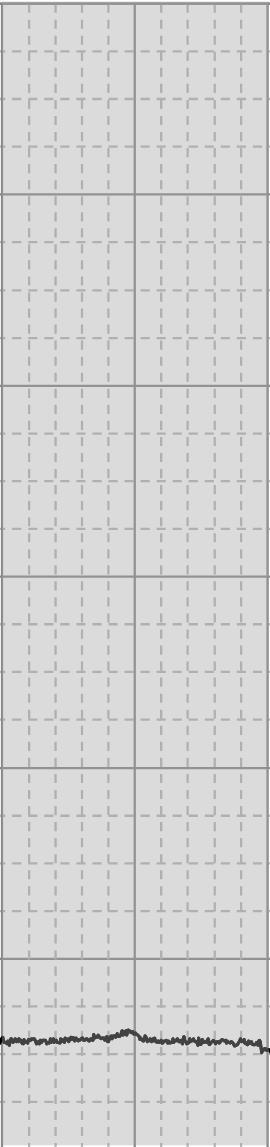

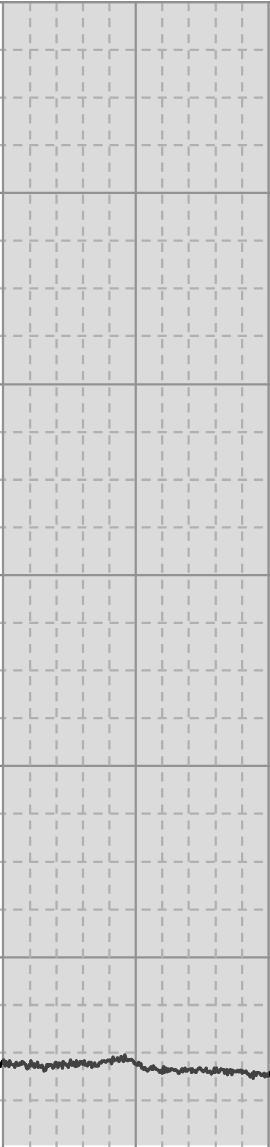

75 1 600 Hiilidioksidiseuranta tilassa 207 aikavälillä (10 min keskiarvo) Vaihteluväli: ppm Keskiarvo: 504 ppm Hiilidioksidi [ppm] Viikonloppu Viikonloppu :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, päärakennus Snettansintie 9, Espoo 2. krs LIITE 6.4

76 2 000 Hiilidioksidiseuranta tilassa 214 aikavälillä (10 min keskiarvo) Vaihteluväli: ppm Keskiarvo: 531 ppm Hiilidioksidi [ppm] Viikonloppu Viikonloppu :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, päärakennus Snettansintie 9, Espoo 2. krs LIITE 6.5

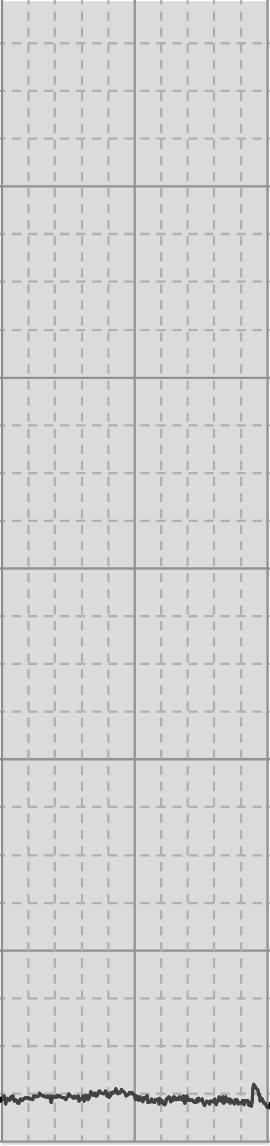

77 1 600 Hiilidioksidiseuranta tilassa 02 aikavälillä (10 min keskiarvo) Vaihteluväli: ppm Keskiarvo: 466 ppm Hiilidioksidi [ppm] Viikonloppu Viikonloppu :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, siirtokelpoinen rakennus Snettasintie 9, Espoo 1. krs LIITE 6.6

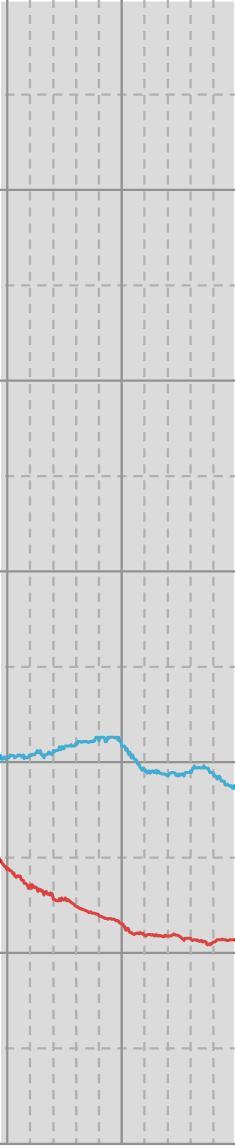

78 24 Olosuhdeseuranta A-osan 1. krs opetustilassa aikavälillä (10 min keskiarvo) T Vaihteluväli: 20, ,4 C Keskiarvo: 22,1 C RH Vaihteluväli: % Keskiarvo: 21 % Lämpötila [C] Suhteellinen kosteus [%] Viikonloppu Viikonloppu lämpötila kosteus :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, päärakennus Snettansintie 9, Espoo 1. krs LIITE 7.1

79 24 Olosuhdeseuranta tilassa 1002 aikavälillä (10 min keskiarvo) T Vaihteluväli: 18, ,9 C Keskiarvo: 19,7 C RH Vaihteluväli: % Keskiarvo: 22 % Lämpötila [C] Suhteellinen kosteus [%] lämpötila Viikonloppu Viikonloppu kosteus :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, päärakennus Snettansintie 9, Espoo 1. krs LIITE 7.2

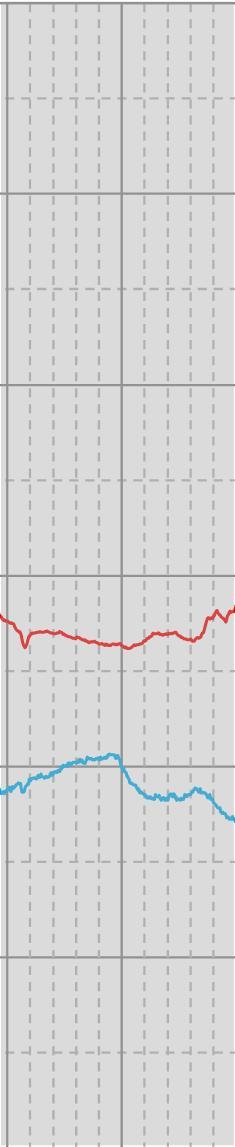

80 24 Olosuhdeseuranta tilassa 203 aikavälillä (10 min keskiarvo) T Vaihteluväli: 20, ,2 C Keskiarvo: 21 C RH Vaihteluväli: % Keskiarvo: 21 % Lämpötila [C] Suhteellinen kosteus [%] Viikonloppu Viikonloppu lämpötila kosteus :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, päärakennus Snettansintie 9, Espoo 2. krs LIITE 7.3

81 24 Olosuhdeseuranta tilassa 207 aikavälillä (10 min keskiarvo) T Vaihteluväli: 19, ,9 C Keskiarvo: 20,8 C RH Vaihteluväli: % Keskiarvo: 21 % Lämpötila [C] Suhteellinen kosteus [%] Viikonloppu Viikonloppu lämpötila kosteus :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, päärakennus Snettansintie 9, Espoo 2. krs LIITE 7.4

82 24 Olosuhdeseuranta tilassa 214 aikavälillä (10 min keskiarvo) T Vaihteluväli: 19, C Keskiarvo: 20,6 C RH Vaihteluväli: % Keskiarvo: 22 % Lämpötila [C] Suhteellinen kosteus [%] Viikonloppu Viikonloppu lämpötila kosteus :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, päärakennus Snettansintie 9, Espoo 2. krs LIITE 7.5

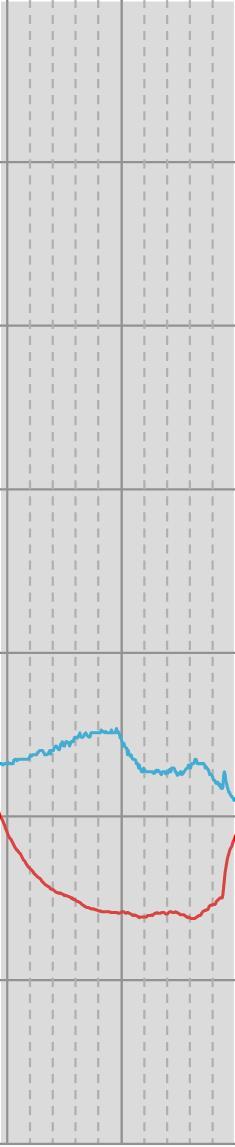

83 24 Olosuhdeseuranta tilassa 02 aikavälillä (10 min keskiarvo) T Vaihteluväli: 18, ,7 C Keskiarvo: 19 C RH Vaihteluväli: % Keskiarvo: 22 % Lämpötila [C] Suhteellinen kosteus [%] Viikonloppu Viikonloppu lämpötila kosteus :00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00: Pakankylän koulu, siirtokelpoinen rakennus Snettasintie 9, Espoo 1. krs LIITE 7.6
