1 Ojoisten lastentalo Sisäilma- ja kosteustekniset selvitykset Sanna Pohjola Hanna Kuitunen 1

2 Lähtökohta ja selvitysten tavoite Ojoisten lastentalon vanha osa valmistunut 1970-luvulla (liikuntasali, keittiö, ruokala). Uusi osa on valmistunut päiväkoti- ja alakoulukäyttöön vuonna 2013 Taustalla tilojen käyttäjien palaute ja syksyllä 2015 tehdyt lattiamateriaalien kosteus- ja materiaaliemissioselvitykset Tavoitteena sisäilman laadun ja laatuun vaikuttavien tekijöiden selvittäminen 26/05/2016 2

3 Tutkitut tekijät Vanha osa Rakennetutkimukset (pintakosteus, rakenneavaukset, materiaalinäytteet, ilmatiiveystutkimukset) Sisäilmatutkimukset (sisäilman mikrobit) Uusi osa Rakennetutkimukset (lattiarakenteen kosteus, ulkoseinän ilmatiiveys) Pinnoille laskeutuvan pölyn koostumus ja määrän arviointi Ilmanvaihtoselvitykset Ilmanvaihtokoneiden sisäosien puhtaus, suodatus Painesuhteet Tuloilmakanavien sisäosien puhtaus, pölyn koostumus (uusi osa) Ilmavirrat (uusi osa) 26/05/2016 3

4 Vanha osa, rakennetutkimukset 1. kerroksen ala- ja välipohjarakenteissa sekä ulkoseinärakenteissa ei havaittu kohonneita kosteuslukuarvoja Ulkoseinärakenteet olivat kunnossa (rakenneavaukset, materiaalinäytteet) Liikuntasalin lattian puurungossa sekä bitumihuovassa mikrobiperäinen haju. Mineraalivillassa poikkeava mikrobilajisto. Suositellaan liikuntasalin puukorokelattian uusimista ainakin reuna-alueilta 26/05/2016 4

5 Vanha osa, rakennetutkimukset Ilmavuotoja rakenneliittymissä Alapohja, ulkoseinä, välipohja Epäpuhdasta ilmaa kulkee rakenteiden kautta sisäilmaan Ilmavuotokohtien tiivistäminen 26/05/2016 5

6 Vanha osa, sisäilman laatu Sisäilman mikrobit Sisäilmanäytteet liikuntasalista, ruokalasta ja aulasta, vertailunäytteet uuden osan taukotilasta ja ulkoilmasta Pitoisuudet alhaisia ja lajisto normaali kaikissa tiloissa 26/05/2016 6

7 Ilmanvaihtoselvitykset Tuloilmakoneiden TK01, TK02 ja TK03 ulkoilmakammioihin ja kanaviin pääsee lunta talviaikaan. Lunta oli koneen TK02 ulkoilmapellillä asti. ulkoilmasäleikön parantaminen, ulkoilmakammioiden viemäröinnin tarkistaminen 26/05/2016 7

8 Tuloilmakoneiden TK01, TK02 ja TK03 suodattimien suodatustaso on riittävä. Konekoteloiden sisäpintojen pölyn määrä on vähäinen, näkyvissä ei ole mineraalivillaa. 26/05/2016 8

Painesuhteet 1. kerros alipaineinen ulkoilmaan ja pohjakerrokseen verrattuna. Ulkoilmaan verrattuna alipaineisuus suuri keittäjien pukuhuoneessa päiväaikaan.

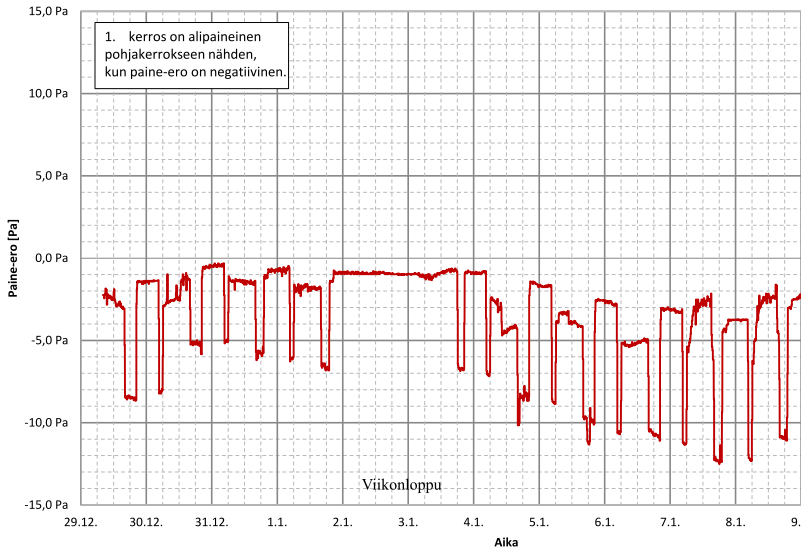

9 Painesuhteet 1. kerros alipaineinen ulkoilmaan ja pohjakerrokseen verrattuna. Ulkoilmaan verrattuna alipaineisuus suuri keittäjien pukuhuoneessa päiväaikaan. keittiön ja ruokalan alueella ilmanvaihdon säätäminen likimain tasapainoon ja eri ilmanvaihtokoneiden käyntiaikojen tarkistaminen pohjakerroksen alipaineistaminen suhteessa 1. kerrokseen 26/05/2016 9

10 Uusi osa, Lattiarakenteen kosteus Kymmenessä tilassa (003, 009, 005, 908, 836, 604, 903, 905, 202 ja 602) havaittiin edelleen kohonneita kosteuslukemia lattiapinnoitteen alapuolella. Viidessä tilassa (038, 503, 902, 101, 308A) suhteellinen kosteus lattiapinnoitteen alla oli laskenut alle 85 % 9/15-5/16. Kolmessa tilassa suhtellinen kosteus oli 9/15 suoritetuissa mittauksissa alle 85 % (039, 802, 301) Tilassa 003 betonilaatan suhteellinen kosteus oli hieman laskenut 9/15-1/16 Useissa tiloissa oli havaittavissa lattiapinnoitteiden alapuolella liiman hajua. Suositellaan vaihdettavan lattiapinnoitteet tiloihin, joissa todettu kohonneita kosteusarvoja ja joissa on epäilys liimojen vaurioitumisesta. Muissa tiloissa suositellaan edelleen seurattavan lattiapinnoitteiden alapuolisen rakenteen kosteutta, mahdollista liimojen vaurioitumista sekä sisäilman haihtuvien orgaanisten yhdisteiden pitoisuuksia. 26/05/

Uusi osa, rakennetutkimukset Ulkoseinä- ja väliseinärakenteissa ei kohonnutta kosteutta havaittu Tiloista 003 ja 005 tutkittiin väliseinärakenteen kosteustekninen

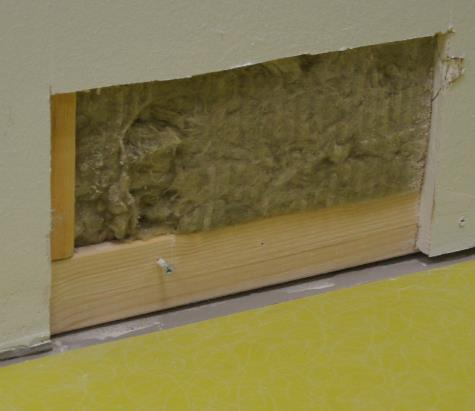

11 Uusi osa, rakennetutkimukset Ulkoseinä- ja väliseinärakenteissa ei kohonnutta kosteutta havaittu Tiloista 003 ja 005 tutkittiin väliseinärakenteen kosteustekninen kunto -> rakenteissa ei havaittu kosteuden aiheuttamia jälkiä. Kaikkia materiaalinäytteiden tuloksia ei vielä saatavilla Tila 005, väliseinän rakenneavaus 26/05/

Uusi osa, ilmatiiveystutkimukset Ulkoseinissä havaittiin ilmavuotokohtia ulkoseinän ja alapohjan liittymissä sekä ikkunaliittymissä Ala- ja yläpohjan ilmatiiveyttä arvioitiin

12 Uusi osa, ilmatiiveystutkimukset Ulkoseinissä havaittiin ilmavuotokohtia ulkoseinän ja alapohjan liittymissä sekä ikkunaliittymissä Ala- ja yläpohjan ilmatiiveyttä arvioitiin aistinvaraisesti; ilmavuotokohtina alapohjassa voivat olla lämmitysputket, yläpohjassa läpiviennit oltiin tiivistetty Ulkoseinärakenteiden tiivistäminen Tila 701, ikkunan liittymät 26/05/

Pölyn koostumus ja määrä Tila 005 Pinnoille laskeutuneen pölyn määrän arviointi aistinvaraisesti, pöly kerääntyi lähes kaikissa mittauspisteissä pyyhittäessä Pöly koostui tavanomaisista

13 Pölyn koostumus ja määrä Tila 005 Pinnoille laskeutuneen pölyn määrän arviointi aistinvaraisesti, pöly kerääntyi lähes kaikissa mittauspisteissä pyyhittäessä Pöly koostui tavanomaisista huonepölyhiukkasista, näytteessä ei todettu asbesti-, mineraalivillakuituja, homeitiöitä/rihmastoa eikä raskasmetallihiukkasia Ylätasopinnat suositellaan puhdistettavan kerran kuussa Tila /05/

14 Ilmanvaihdon selvitykset Tuloilmakoneiden TK11, TK12, TK13 ja TK14 ulkoilmakammioihin ja kanaviin pääsee lunta talviaikaan. ulkoilmasäleikön parantaminen, ulkoilmakammioiden viemäröinnin tarkistaminen Tulo- ja poistoilmakoneissa TK11/PK11 ja TK14/PK14 suodattimet on asennettu oikein ja suodattimien suodatustaso on riittävä. Tulo- ja poistoilmakoneissa TK12/PK12 ja TK13/PK13 on tulo- ja poistoilmasuodattimet asennettu toistensa paikalle. suodattimien vaihto oikeille paikoilleen Kaikkien suodattimien kehykset olivat tiiviit, F7/M5 Konekoteloiden sisällä ei näkyvissä mineraalivillaa, pölyn määrä vähäinen, ei puhdistustarvetta. 26/05/

Ilmanvaihtokanaviston puhtaus UUSI OSA Tulo- ja poistoilmakanavien sisäpintojen aistinvaraisten arvioiden perusteella kanavat eivät ole puhdistuksen tarpeessa.

15 Ilmanvaihtokanaviston puhtaus UUSI OSA Tulo- ja poistoilmakanavien sisäpintojen aistinvaraisten arvioiden perusteella kanavat eivät ole puhdistuksen tarpeessa. Kaikissa tarkastelupisteissä tuloilmakanavissa pölykertymä alle 2 g/m 2, pöly ei kasaantunut sormella pyyhittäessä. Myös tuloilmalaitteiden sisällä pölyn määrä oli vähäinen. Tulo Poisto Tulo 26/05/

16 Tuloilmakanavien pölyn koostumus Tuloilmakoneen TK13 kanavan sisäpintojen pölyssä todettiin rakennusperäisiä hiukkasia. Sisäpinnan pölyssä oli mineraalivillakuituja (vuorivilla, lasivilla), joita ei kuitenkaan todettu huoneiden tasopinnoilta kerätyissä näytteissä. Lisänäytteiden tuloksia ei vielä saatavilla 26/05/

17 Ilmamäärät Ilmanvaihdon ilmavirtojen mittauksia tehtiin huonetiloissa. Tuloilmakoneen TK11 alueella 3 mitatun tilan tuloilmavirta oli poistoilmavirtaa pienempi. 1 tilan tuloilmavirta oli D2-ohjearvoa pienempi. TK11:n alueella tilakohtaisten tulo- ja poistoilmavirtojen tasapainotus Tuloilmakoneen TK13 alueella 5 tilan tulo- ja poistoilmavirrat olivat likimain tasapainossa. Tuloilmavirrat olivat D2-ohjearvoja suurempia. TK13:n alueella ilmanvaihto on riittävää. Ilmamäärät eivät kaikkien tilojen osalta täyttäneet suunnitteluarvoja 26/05/

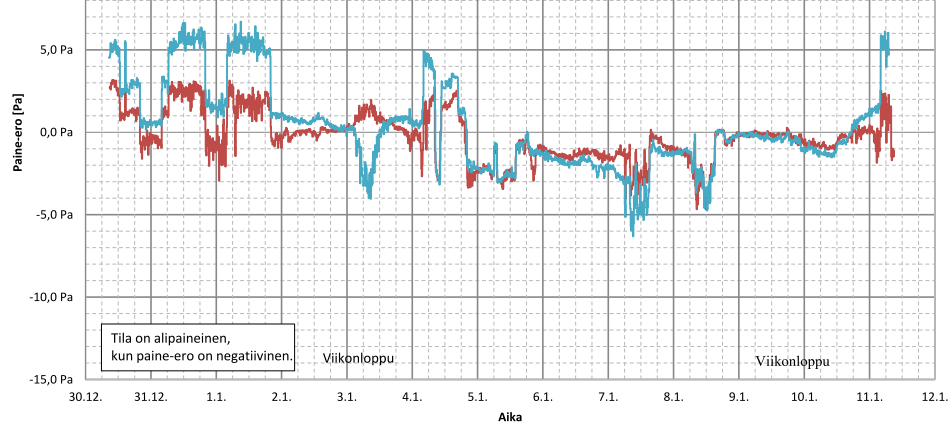

18 Ulko- ja sisäilman välinen paine-ero Painesuhteet olivat normaalia tasoa. Tulo- ja poistoilmavirrat keskimäärin lähellä tasapainotilaa. 26/05/

19 Kiitos, kysymyksiä 26/05/
