1 Projekti RATAS PRO RAKENNETEKNIIKKA TALOTEKNIIKKA SISÄILA RAKENNETIIVEYS TUTKIUS Varistontie, Vantaa 5.5.0

2 YHTEYSTIEDOT Tutkimuskohde Varistontie, 0660 Vantaa Tilaaja Vantaan tilakeskus Jouni Räsänen Kielotie 3, 0300 Vantaa Sähköposti: Tutkimusryhmä Tutkimuksen tekijöinä olivat rakennusinsinööri Ilkka eriläinen ja rakennusinsinööri Heimo unukka. Tutkimukset tehtiin TUTKIUKSEN TAVOITE Tutkimuksen tarkoituksena on ollut selvittää yllä mainitun tutkimuskohteen ulkoseinä-, alapohja- ja kattorakenteiden ilmavuotokohtia sekä tilojen painesuhteita. Kartoituksen tekemisessä käytettiin merkkiainekokeita.

3 3 TUTKIUSTULOKSET JA LIITTEET Liiteluettelo Keskeisimmät rakennuksen sisäilmaan ja rakennetekniikkaan liittyvät havainnot on esitetty liitteessä. Tutkimuksissa käytetyt menetelmät, tutkimuspisteiden sijainti, tutkimustulokset, tulosten arviointiperusteet sekä kenttätutkimusten aikana tehdyt havainnot on esitetty liitteissä.-5.. Liite Liite.. Rakennuksen merkkiainekokeet, yhteenveto Rakennuksen merkkiainekokeet

4 Liite erkkiainekokeet, yhteenveto Varistontie, Vantaa ERKKIAINEKOKEET JA PAINESUHTEET, YHTEENVETO HUONE 7 HUONE 34 HUONE 6 erkkiainekokeen tarkoituksena oli selvittää lattia-, ulkoseinä-, ja kattorakenteiden ilmavuotokohdat luokissa 7, 34 ja 6. erkkiaineena käytettiin rikkiheksafluoridikaasua ja sen esiintyvyyttä huoneilmassa mitattiin kaasuanalysaattorilla. Tutkittavan tilan ulkoseiniin porattiin tutkimusreiät eristetilaan saakka, jonne tutkimuskaasu laskettiin. Alapohjan tuuletustilaan merkkiaine johdettiin, tutkittavan tilan kohdalta sokkelissa olevan, raitisilmaputken kautta. Yläpohjan tuuletustilassa on kulkusillat, joita pitkin pääsi laskemaan merkkiainetta suoraan tutkittavan tilan yläpuolelle. Huoneessa 7 tehtiin neljä merkkiainekoetta liitteiden. -.4 mukaisesti. Yläpohjakokeen tuloksena havaittiin merkittävä ilmavuotokohta yläpohjan ja väliseinän liittymästä. Alapohjakokeen tuloksena havaittiin merkittävä ilmavuotokohta alapohjan ja väliseinän liittymästä. Ulkoseinäkokeiden tulosten perusteella ilmavuotokohtia oli ikkunan ja seinän, lattian ja ulkoseinän, sähkörasioiden ja kertopuun ja tilliseinän liittymissä. Tutkimuksen aikana tila on alipaineinen ulkoilmaan nähden. Huoneessa 34 tehtiin kolme merkkiainekoetta liitteiden mukaisesti. Yläpohjakokeen tuloksena havaittiin merkittävä ilmavuotokohta yläpohjan ja väliseinän liittymästä, suurimmat vuotokohdat ulkoseinien lähellä. Alapohjakokeen tuloksena havaittiin merkittävä ilmavuotokohta alapohjan ja väliseinän liittymästä ja viemäriputken läpiviennin kohdalta. Ulkoseinäkokeiden tulosten perusteella ilmavuotokohtia oli ikkunan ja seinän, lattian ja ulkoseinän, sähkörasioiden ja kertopuun ja tilliseinän liittymissä. Tuloilmaventtiili jouduttiin teippaamaan kiinni kokeen ajaksi, koska normaalissa käyttötilanteessa luokassa oli ylipaine. Tutkimuksen aikana tila on alipaineinen ulkoilmaan nähden. Huoneessa 6 tehtiin neljä merkkiainekoetta liitteiden.8 -. mukaisesti. Yläpohjakokeen tuloksena havaittiin merkittävä ilmavuotokohta yläpohjan ja väliseinän liittymästä. Alapohjakokeen tuloksena ei havaittu merkittäviä ilmavuotokohtia. Ulkoseinäkokeiden tulosten perusteella ilmavuotokohtia oli ikkunan ja seinän, lattian ja ulkoseinän, kertopuun ja tilliseinän, kertopuun ja yläpohjan liittymissä. Tuloilmaventtiili jouduttiin teippaamaan kiinni kokeen ajaksi, koska normaalissa käyttötilanteessa luokassa oli ylipaine. Tutkimuksen aikana tila on alipaineinen ulkoilmaan nähden. Helsingissä, 5. toukokuuta 0 Finnmap Consulting Oy - Suomen Sisäilmaston ittauspalvelu Ilkka eriläinen rakennusinsinööri Finnmap Consulting Oy - Suomen Sisäilmaston ittauspalvelu Y-tunnus Koetilantie Helsinki puh. (09) faksi (09) 95 90

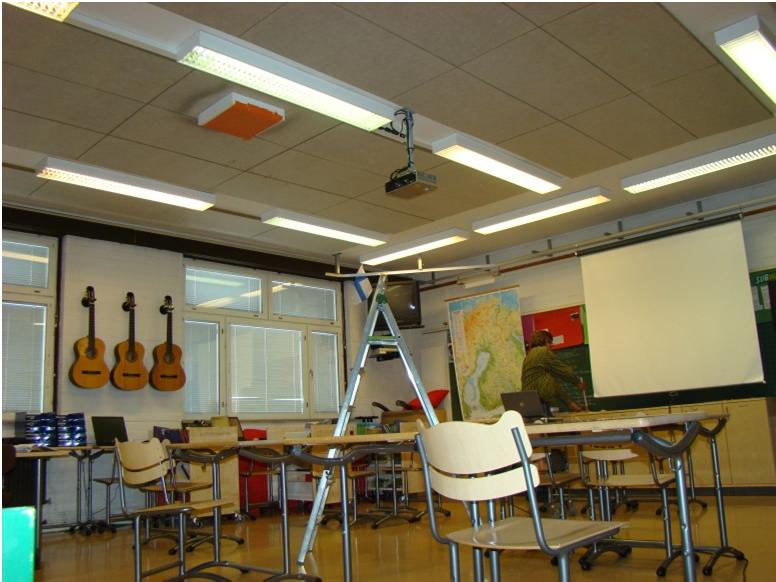

5 Tila 7 YLÄPOHJARAKENTEIDEN ERKKIAINEKOKEET 3.4.0,6 ppm, ppm,4 ppm 3 0,9 ppm 4 Tila 7,9 ppm 4,6 ppm, ppm,4-0, ppm 0,7 ppm 3 5,5 ppm 0,9 ppm,4 ppm 4 3,9 ppm 3,7 ppm 0, ppm,7-5,8 ppm 6-9 Pa 0- Pa PAINE-ERO JA ILAVIRTAUKSEN SUUNTA 7 YLÄPOHJAN JA SEINÄN LIITTYÄ VALAISIEN KIINNITYSKOHTA KATOSSA 3 IV-LAITTEEN KIINNITYSKOHTA KATOSSA 4 VIDEOTYKIN KIINNITYSKOHTA KATOSSA ERKKIAINEKAASU JOHDETTIIN YLÄPOHJAN INERAALIVILLAERISTEESEEN TUTKITTAVAN TILAN YLÄPUOLELLA. - 0,0,0 ppm - pitoisuus vähäinen, -, 0,0 ppm - pitoisuus melko vähäinen, - 0, 50,0 ppm - pitoisuus suuri, Varistontie, Vantaa. kerros HH LIITE.

6 ALAPOHJARAKENTEIDEN ERKKIAINEKOKEET Tila 7 Tila 7 5 ppm 30 ppm 7, ppm 6,6 ppm,4 ppm,5 ppm 6-0 Pa 0- Pa PAINE-ERO JA ILAVIRTAUKSEN SUUNTA 7 ALAPOHJAN JA SEINÄN LIITTYÄ PUTKEN JUURI LATTIAN RAJASSA ERKKIAINEKAASU JOHDETTIIN ALAPOHJAAN ALUSTATILAANTUTKITTAVAN TILAN ALAPUOLELLE RAITISILAVENTTIILISTÄ - 0,0,0 ppm - pitoisuus vähäinen, -, 0,0 ppm - pitoisuus melko vähäinen, - 0, 50,0 ppm - pitoisuus suuri, Varistontie, Vantaa. kerros HH LIITE.

7 ULKOSEINÄARAKENTEIDEN ERKKIAINEKOKEET Tila 7-3 ppm 8 ppm ppm 8-03 ppm 5 7 ppm ERKKIAINEKAASU ULKOSEINÄN ERISTETILAAN 0- Pa PAINE-ERO JA ILAVIRTAUKSEN SUUNTA TIILISEINÄN JA KERTOPUUN LIITTYÄ IKKUNAKARIN JA ULKOSEINÄN LIITTYÄ 3 SÄHKÖRASIAN KOHTA 4 SEINÄN JA LATTIAN LIITTYÄ 5 PATTERIPUTKEN KIINNIKE 8 ppm ppm 4 3 ppm ERKKIAINEKAASU JOHDETTIIN ULKOSEINÄN LÄÖNERISTETILAAN - 0,0,0 ppm - pitoisuus vähäinen, -, 0,0 ppm - pitoisuus melko vähäinen, - 0, 50,0 ppm - pitoisuus suuri, ppm 0 ppm Pa Varistontie, Vantaa. kerros HH LIITE.3

8 ULKOSEINÄARAKENTEIDEN ERKKIAINEKOKEET Tila 7 96 ppm -5 ppm ppm 35 ppm ppm 6-9 Pa ERKKIAINEKAASU ULKOSEINÄN ERISTETILAAN 0- Pa PAINE-ERO JA ILAVIRTAUKSEN SUUNTA TIILISEINÄN JA KERTOPUUN LIITTYÄ LATTIAN JA ULKOSEINÄN LIITTYÄ 3 SÄHKÖRASIAN KOHTA 4 SEINÄN JA LATTIAN LIITTYÄ KAAPIN TAKANA ERKKIAINEKAASU JOHDETTIIN ULKOSEINÄN LÄÖNERISTETILAAN - 0,0,0 ppm - pitoisuus vähäinen, -, 0,0 ppm - pitoisuus melko vähäinen, - 0, 50,0 ppm - pitoisuus suuri, 7 Varistontie, Vantaa. kerros HH LIITE.4

9 YLÄPOHJARAKENTEIDEN ERKKIAINEKOKEET Tila 34 3,8 ppm Tila 34 5,4-0,7 ppm 43,3 ppm,3 ppm,8 ppm 3, ppm, ppm 4 0,7-3,9 ppm KOEJÄRJESTELY: TULOILAVENTTIILI TEIPATTIIN KOKEEN AJAKSI, KOSKA NORAALISSA KÄYTTÖTILANTEESSA LUOKKA OLI YLIPAINEN 0- Pa PAINE-ERO JA ILAVIRTAUKSEN SUUNTA YLÄPOHJAN JA SEINÄN LIITTYÄ NURKKAPISTE 3 IV-LAITTEEN KIINNITYSKOHTA KATOSSA 4 VALAISIEN KIINNITYSKOHTA KATOSSA ERKKIAINEKAASU JOHDETTIIN YLÄPOHJAN INERAALIVILLAERISTEESEEN TUTKITTAVAN TILAN YLÄPUOLELLA. - 0,0,0 ppm - pitoisuus vähäinen, -, 0,0 ppm - pitoisuus melko vähäinen, - 0, 50,0 ppm - pitoisuus suuri,,4 ppm 4,0-5,3 ppm 3, ppm Pa Varistontie, Vantaa. kerros HH LIITE.5

10 ALAPOHJARAKENTEIDEN ERKKIAINEKOKEET Tila 34 Tila 34 KOEJÄRJESTELY: TULOILAVENTTIILI TEIPATTIIN KOKEEN AJAKSI, KOSKA NORAALISSA KÄYTTÖTILANTEESSA LUOKKA OLI YLIPAINEN 0- Pa PAINE-ERO JA ILAVIRTAUKSEN SUUNTA 6-7 ppm 3,4 ppm 5 ppm 34 Pa ALAPOHJAN JA SEINÄN LIITTYÄ PUTKEN JUURI ERKKIAINEKAASU JOHDETTIIN ALAPOHJAN ALUSTATILAAN TUTKITTAVAN TILAN ALAPUOLELLE RAITISILAVENTTIILISTÄ. - 0,0,0 ppm - pitoisuus vähäinen, -, 0,0 ppm - pitoisuus melko vähäinen, - 0, 50,0 ppm - pitoisuus suuri, Varistontie, Vantaa. kerros HH LIITE.6

11 ULKOSEINÄRAKENTEIDEN ERKKIAINEKOKEET Tila 34 Tila 34, ppm ppm ppm 3,5 ppm,4 ppm ppm ppm 3 ppm KOEJÄRJESTELY: TULOILAVENTTIILI TEIPATTIIN KOKEEN AJAKSI, KOSKA NORAALISSA KÄYTTÖTILANTEESSA LUOKKA OLI YLIPAINEN 0- Pa ERKKIAINEKAASU ULKOSEINÄN ERISTETILAAN PAINE-ERO JA ILAVIRTAUKSEN SUUNTA 9 ppm 4 3,5- ppm 3, ppm Pa TIILISEINÄN JA PALKIN LIITTYÄ IKKUNAKARIN JA ULKOSEINÄN LIITTYÄ 3 SEINÄN JA LATTIAN LIITTYÄ 4 PATTERIPUTKEN KIINNIKE ERKKIAINEKAASU JOHDETTIIN ULKOSEINÄN LÄÖNERISTETILAAN - 0,0,0 ppm - pitoisuus vähäinen, -, 0,0 ppm - pitoisuus melko vähäinen, - 0, 50,0 ppm - pitoisuus suuri, Varistontie, Vantaa. kerros HH LIITE.7

12 YLÄPOHJARAKENTEIDEN ERKKIAINEKOKEET Tila 6 0,7-,7 ppm 0,6 ppm Tila 6 4, ppm 3,4 ppm 0,7-3,8 ppm 0,6-0,7 ppm 0- Pa PAINE-ERO JA ILAVIRTAUKSEN SUUNTA 0,6 ppm KOEJÄRJESTELY: TULOILAVENTTIILI TEIPATTIIN KOKEEN AJAKSI, KOSKA NORAALISSA KÄYTTÖTILANTEESSA LUOKKA OLI YLIPAINEN 0,6 ppm 0,4 ppm Pa YLÄPOHJAN JA SEINÄN LIITTYÄ NURKKAPISTE ERKKIAINEKAASU JOHDETTIIN YLÄPOHJAN INERAALIVILLAERISTEESEEN TUTKITTAVAN TILAN YLÄPUOLELLA. 3 IV-LAITTEEN KIINNITYSKOHTA KATOSSA 4 VALAISIEN KIINNITYSKOHTA KATOSSA - 0,0,0 ppm - pitoisuus vähäinen, -, 0,0 ppm - pitoisuus melko vähäinen, - 0, 50,0 ppm - pitoisuus suuri, Varistontie, Vantaa. kerros HH LIITE.8

13 ALAPOHJARAKENTEIDEN ERKKIAINEKOKEET Tila 6 Tila 6 0,3 ppm 0,-0,4 ppm 0- Pa PAINE-ERO JA ILAVIRTAUKSEN SUUNTA ALAPOHJAN JA SEINÄN LIITTYÄ PUTKEN JUURI KOEJÄRJESTELY: TULOILAVENTTIILI TEIPATTIIN KOKEEN AJAKSI, KOSKA NORAALISSA KÄYTTÖTILANTEESSA LUOKKA OLI YLIPAINEN ERKKIAINEKAASU JOHDETTIIN ALAPOHJAN ALUSTATILAAN TUTKITTAVAN TILAN ALAPUOLELLE RAITISILAVENTTIILISTÄ. 6-3 Pa - 0,0,0 ppm - pitoisuus vähäinen, -, 0,0 ppm - pitoisuus melko vähäinen, - 0, 50,0 ppm - pitoisuus suuri, Varistontie, Vantaa. kerros HH LIITE.9

14 ULKOSEINÄRAKENTEIDEN ERKKIAINEKOKEET Tila 6 Tila 6 98 ppm ppm 3,5 ppm 3 40 ppm 7 ppm, ppm 3 3,5 ppm ppm 3 5 ppm 3 7 ppm 5, ppm ppm 4 3 ppm 4 04 ppm 4 0 ppm 4 ERKKIAINEKAASU ULKOSEINÄN ERISTETILAAN KOEJÄRJESTELY: TULOILAVENTTIILI 0- Pa PAINE-ERO JA ILAVIRTAUKSEN SUUNTA TEIPATTIIN KOKEEN AJAKSI, KOSKA NORAALISSA KÄYTTÖTILANTEESSA LUOKKA OLI YLIPAINEN TIILISEINÄN JA KERTOPUUN LIITTYÄ YLÄPOHJAN JA KERTOPUUN LIITTYÄ ERKKIAINEKAASU JOHDETTIIN ULKOSEINÄN LÄÖNERISTETILAAN 6-3 Pa 3 IKKUNAKARIN JA ULKOSEINÄN LIITTYÄ 4 SEINÄN JA LATTIAN LIITTYÄ - 0,0,0 ppm - pitoisuus vähäinen, -, 0,0 ppm - pitoisuus melko vähäinen, - 0, 50,0 ppm - pitoisuus suuri, Varistontie, Vantaa. kerros HH LIITE.0

15 ULKOSEINÄRAKENTEIDEN ERKKIAINEKOKEET Tila 6 PISTORASIA 5 ppm 6 ppm 0- Pa ERKKIAINEKAASU ULKOSEINÄN ERISTETILAAN PAINE-ERO JA ILAVIRTAUKSEN SUUNTA KOEJÄRJESTELY: TULOILAVENTTIILI TEIPATTIIN KOKEEN AJAKSI, KOSKA NORAALISSA KÄYTTÖTILANTEESSA LUOKKA OLI YLIPAINEN SEINÄN JA LATTIAN LIITTYÄ ERKKIAINEKAASU JOHDETTIIN ULKOSEINÄN LÄÖNERISTETILAAN 6-3 Pa - 0,0,0 ppm - pitoisuus vähäinen, -, 0,0 ppm - pitoisuus melko vähäinen, - 0, 50,0 ppm - pitoisuus suuri, Varistontie, Vantaa. kerros HH LIITE.
