1 TUTKIMUSSELOSTUS Jukka Saari, Ulla Lignell Vantaan kaupunki, Tilakeskus Kielotie Vantaa Sisäilma- ja kosteustekniset tutkimukset Kohde: Rekolan koulun laajennusosa, Rekolantie 67, Vantaa 1 Lähtötiedot Rekolan koulu koostuu kolmesta rakennuksesta valmistuneesta kansakoulusta, jota nykyisin kutsutaan museokouluksi, 1951 valmistuneesta rakennuksesta, jota kutsutaan pääkouluksi ja 1997 valmistuneesta laajennusosasta. Tämä tutkimus koskee vuonna 1997 valmistunutta laajennusosaa. Alapohjat ovat ontelolaattoja, joiden päällä on pintavalu. Vantaan kaupungin ympäristökeskuksen tarkastuksessa oli havaittu korkeita pintakosteusmittarin arvoja luokan 010 lavuaarin ympäristössä. 2 Tutkimuksen tarkoitus ja sisältö Tutkimuksen tarkoituksena on ollut selvittää luokan 010 (ovessa 101) lavuaarin ympäristön tarkempi kosteustilanne viiltokosteus- ja porareikämittauksin. Tutkimukset suorittivat Heli Hakamäki ja Mikko Närvänen Rakenteet 3.1 Alapohja Rakennuksessa on kantava alapohja, jonka rakenne on tutkitulla alueella porausten ja arkkitehtipiirustuksen mukaan sisältä ulospäin lukien: - pintamateriaalit - 50 mm pintalaatta mm ontelolaatta mm Styrox NS - tuuletustila - maatäyttö S w e co As i a nt u n t i ja p a l vel u t O y 1 (4)

3.2 Väliseinät Tutkimusalueella on maalattuja puhtaaksimuurattuja tiiliväliseiniä. Lavuaarin kohdalla ja märkätiloissa pintamateriaalina on keraaminen laatta. 4 Tulokset 4.

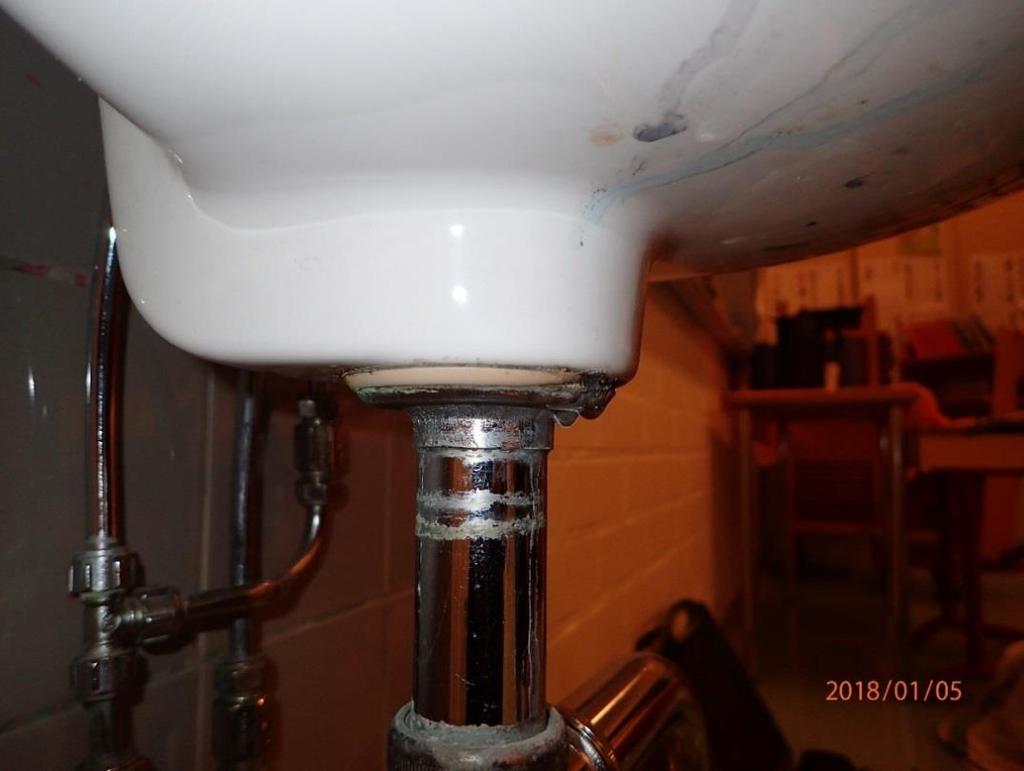

2 3.2 Väliseinät Tutkimusalueella on maalattuja puhtaaksimuurattuja tiiliväliseiniä. Lavuaarin kohdalla ja märkätiloissa pintamateriaalina on keraaminen laatta. 4 Tulokset 4.1 Kosteuskartoitus Kosteuskartoitus on esitetty liitteessä 2.1. Porareikämittauksen perusteella pintabetonilaatan suhteellinen kosteus on 88 % 20 mm syvyydellä sekä 87 % 50 mm syvyydellä. Muovimaton alla suhteellinen kosteus on viiltokosteusmittauksen mukaan 93 %. Muovimaton alla on poikkeava kemikaalimainen haju. Tutkimuksen yhteydessä lavuaariin valutettiin vettä, jolloin havaittiin vesilukon ja lavuaarin pohjan välisen tiivisteen vuotavan (kuva 1). Vesi pääsee valumaan viemäriputkea pitkin lattialle. Viemäriputken liitoskohdassa lattiaan vesi pääsee myös muovimaton alle (kuva 2). Lattia muualla luokassa sekä ympäröivissä tiloissa on pintakosteuskartoituksen ja viiltokosteusmittauksen perusteella kuiva, suhteellinen kosteus muovimaton alla 64 %. Muovimaton alla ei havaittu poikkeavaa hajua. Väliseinässä lavuaarin kohdalla ei havaittu muihin väliseiniin verrattuna kohonneita pintakosteusilmaisimen arvoja. Kuva 1. Luokka 010, vuotava lavuaarin tiiviste. 2 (4) TUTKIMUSSELOSTUS

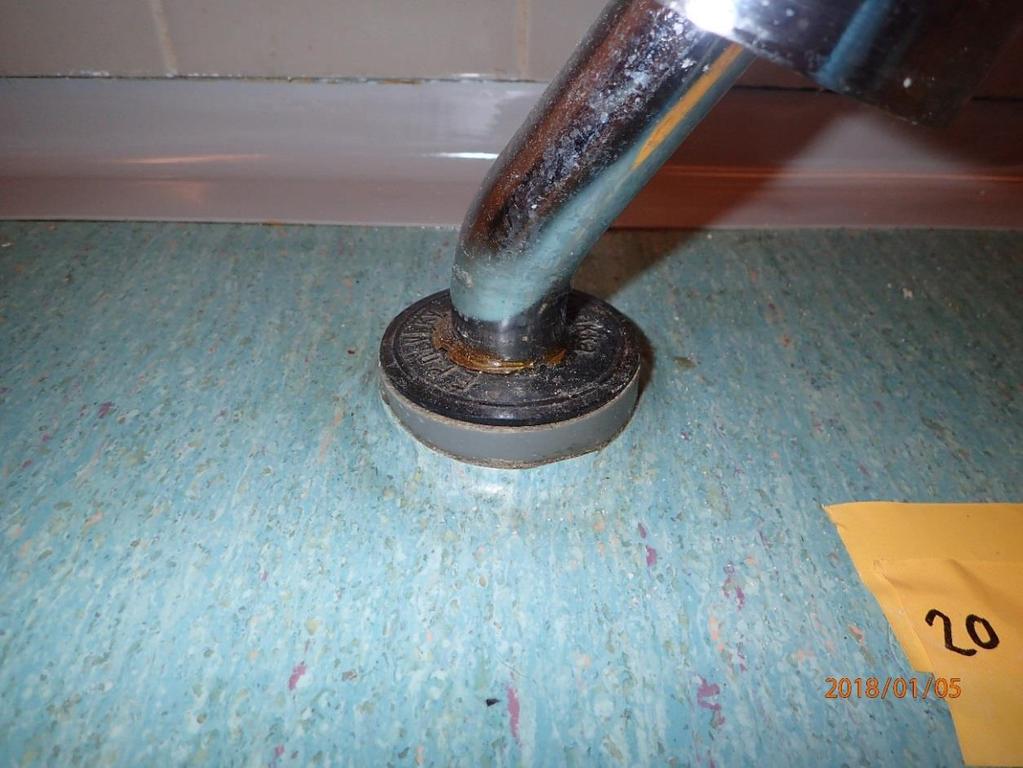

Kuva 2. Luokka 010, viemäriputkea pitkin valuva vesi pääsee lattian liitoksesta muovimaton alle. 5 Johtopäätökset - Luokassa 010 lattiarakenne on kastunut noin 0,5 m 2 alueella lavuaarin kohdalla.

3 Kuva 2. Luokka 010, viemäriputkea pitkin valuva vesi pääsee lattian liitoksesta muovimaton alle. 5 Johtopäätökset - Luokassa 010 lattiarakenne on kastunut noin 0,5 m 2 alueella lavuaarin kohdalla. Vesi pääsee lattialle vuotavasta lavuaarin pohjan tiivisteestä. - Kohonnut kosteus on aiheuttanut muovimaton irtoamista alustasta sekä muovimaton liima- ja tasoiteaineiden hajoamisreaktioita, joista voi aiheutua päästöjä sisäilmaan. - Luokassa 010 väliseinät ja lattia muilta osin ovat kuivat. 6 Jatkotoimenpide-ehdotukset - Vuotava tiiviste korjataan. - Muovimatto poistetaan luokan 010 lavuaarin ympäristöstä vähintään 0,5 m 2 alueelta. Liimat ja tasoitteet poistetaan puhtaaseen betonipintaan asti. - Pintabetonilaatta kuivatetaan ja rakenteen riittävä kuivuminen todetaan kosteusmittauksin ennen uuden muovimaton asennusta. TUTKIMUSSELOSTUS 3 (4)

4 Helsingissä Sweco Asiantuntijapalvelut Oy Heli Hakamäki DI, asiantuntija Elisa Koskinen FM, RTA, osastopäällikkö LIITTEET Liite 1. Mittaustulokset. Liite 2.1. Kosteuskartoitus. 4 (4) TUTKIMUSSELOSTUS

5 MITTAUSTULOKSET Rekolan koulu, laajennusosa, Rekolantie 67, Vantaa Liite 1 1 (2) Pintakosteuskartoitus Tutkittujen huonetilojen seinä- ja lattiarakenteita tutkittiin pintailmaisimella Gann Hydromette UNI 1 ja B50-mittapäällä. Mittalaitteen näytössä esiintyvät lukuarvot välillä Ilmaisimen tulokset perustuvat materiaalin sähkönjohtavuuteen. Menetelmällä saadaan suuntaa antavaa tietoa rakenteiden kosteudesta. Rakenteiden kosteudet, porareikämenetelmä Rakenteisiin, joissa todettiin vertailuarvoon nähden kohonnutta kosteutta kosteudenilmaisimella tai joissa oli muuten epäiltävissä poikkeavaa kosteutta, porattiin rakenteiden suhteellisen ja absoluuttisen kosteuden määrittämiseksi reiät (16 mm). Reiät puhdistettiin ja tulpattiin. Suhteellinen ja absoluuttinen kosteus sekä lämpötila mitattiin olosuhteiltaan tasaantuneissa rei issä. Mittalaitteina olivat Vaisalan HM40-näyttölaite ja HMP110-mittapäät. Mittaustulokset on esitetty oheisessa taulukossa Porareikämittausten tarkat sijainnit on esitetty liitteessä 2.1 Reiät porattiin ja tulpattiin Mittaustulokset luettiin Mittauspiste Tila Rakenneosa Reiän syvyys mm Pvm Suhteellinen kosteus, % Absoluuttinen kosteus, g/m 3 Lämpö tila, C Pintakost eusmittari n lukema K1 alapohja, betonilaatta ,3 20,1 86 K1 Luokkahuone 010 alapohja, betonilaatta ,0 19,8 86 K1 sisäilma ,6 19,9 - Rakenteiden kosteudet, viiltomittausmenetelmä Rakenteisiin, joissa todettiin vertailuarvoon nähden kohonnutta kosteutta kosteudenilmaisimella tai joissa oli muuten epäiltävissä poikkeavaa kosteutta, viillettiin lattiapäällysteeseen reiät suhteellisen kosteuden määrittämiseksi lattiapäällysteen alta. Suhteellinen kosteus mitattiin tasaantuneissa olosuhteissa. Mittalaitteina olivat Vaisalan HMP41-näyttölaitteet ja HMP42-mittapäät. Tulokset on esitetty oheisessa taulukossa. Mittaukset tehtiin Viiltomittauspisteiden tarkat sijainnit on esitetty liitteessä 2.1. Mittauspiste Tila Rakenneosa Pvm Suhteellinen kosteus, % Absoluuttinen kosteus, g/m 3 Lämpötila, C Pintakosteu smittarin lukema VK1 Luokkahuone 010 lattia 93 15,9 19, sisäilma 32 5,5 20,1 VK2 Luokkahuone 010 lattia ,4 20,4 62 Sweco Asiantuntijapalvelut Oy

6 MITTAUSTULOKSET Rekolan koulu, laajennusosa, Rekolantie 67, Vantaa Liite 1 2 (2) Ulkoilman olosuhteet mittausten aikana olivat seuraavat: Pvm Keskilämpötila, C Keskimääräinen suhteellinen kosteus, % Sweco Asiantuntijapalvelut Oy

7 KOSTEUSKARTOITUS VK 2 64 % MM KL Alin laattarivi Ylemmät rivit KL Alin laattarivi Ylemmät rivit K1 20 mm 88 % 50 mm 87 % MM VK 1 93 % MM KL Lavuaarin ympäristössä lattian suhteellinen kosteus on korkea. MERKINTÖJEN SELITYKSET: MM = muovimatto, KL = keraaminen laatta Pintakosteusmittarin näyttämä lattiassa alle 70 Pintakosteusmittarin näyttämä seinässä alle 60 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä seinässä Pintakosteusmittarin näyttämä lattiassa yli 90 Pintakosteusmittarin näyttämä seinässä yli 80 Rekolan koulu, laajennusosa Rekolantie 67, Vantaa pohjakerros MINK LIITE 2. 1
