TUTKIMUSRAPORTTI Sisäilmatutkimus, mikrobinäytteet ilmasta Mällinkatu 1A 48600

1 TUTKIMUSRAPORTTI Sisäilmatutkimus, mikrobinäytteet ilmasta Mällinkatu 1A Kotka Tornatorintie 3, P Kotka Y

2 T TUTKIMUSRAPORTTI 1 / 5 SISÄLLYS SISÄLLYS YLEISTIEDOT KOHTEEN YLEISKUVAUS TUTKIMUSMENETELMÄT SISÄILMAN OLOSUHTEET JA EPÄPUHTAUDET Sisäilman lämpötila ja suhteellinen kosteus Mikrobit... 3 LIITTEET... 5 LÄHTEET... 5 Tämän raportin osittainen julkaiseminen on sallittu vain Oy Insinööri Studion kirjallisella luvalla. Kotka Lahti Lappeenranta Vantaa

3 T TUTKIMUSRAPORTTI 2 / 5 1 YLEISTIEDOT Kohde Mällinkatu 1A Kotka Tilaaja/ t ja osoitetiedot Kotkan kaupunki / Tekniset palvelut Kaupunginarkkitehti Leila Hietala Kauppakatu 3 B 2. krs Kotka Tutkimuksen tekijä ja vastuuhenkilö(t) Oy Insinööri Studio Henna Rämä, tutkimusinsinööri Petri Lönnblad, RI. RTA (VTT HRakterv 003/04) Tutkimuksen tarkoitus / tavoite Tutkimuksella selvitettiin sisäilman mikrobipitoisuutta. Tutkimuksen ajankohta Marraskuu KOHTEEN YLEISKUVAUS Rakentamisvuosi (ja mahdollinen peruskorjausvuosi) 1956 Rakennuksen käyttötarkoitus Koulurakennus Pääasiallinen runkomateriaali Pilari palkkirunko. Alapohja on maanvarainen betonilaatta. Kuvaus ilmanvaihtojärjestelmistä Koneellinen tulo ja poistoilmanvaihto Tiedossa olevat sisäilmaongelmat Rakennuksen kellarikerroksessa on esiintynyt poikkeavaa hajua ja tiloissa on koettu oireita. Suurin osa opetuksesta on siirretty väistötiloihin. Ruokala, liikuntasali sekä entinen talonmiehen asunto on vielä käytössä. Sisäilman kuntotutkimus tehty 2015 (Oy Insinööri Studio, tutkimusraportit ja ). Tämän raportin osittainen julkaiseminen on sallittu vain Oy Insinööri Studion kirjallisella luvalla. Kotka Lahti Lappeenranta Vantaa

4 T TUTKIMUSRAPORTTI 3 / 5 3 TUTKIMUSMENETELMÄT Taulukossa 1 on esitetty tiivistetysti tehdyt tutkimukset ja käytetyt menetelmät. Taulukko 1. Yhteenveto tehdyistä tutkimuksista. Tutkimus Menetelmä/laitteet Ajankohta Mikrobit ilmasta 6 vaihekeräin (alustat M2, DG18, THG), Kasvatus, laskenta ja tunnistus* Vertailunäyte ulkoilmasta Sisäilman olosuhteet Hetkellinen mittaus, Rotronic Hygropalm HP * laboratorioanalysoinnista vastasi Työterveyslaitos Sisäilman mikrobimittauksessa selvitettiin tilojen sisäilman hetkellistä mikrobipitoisuutta sekä lajistoa. Näytteet otettiin 6 vaihekeräimellä, jonka kautta kerättiin 10 minuutin ajan huoneilmaa kasvatusalustoille. Käytetyt kasvatusalustamateriaalit olivat homeiden suosimat Rose Bengal mallasuutealusta (Hagem) ja dikloran glyserolialusta (DG18). Bakteereille ja aktinobakteereille käytettiin tryptoni hiivauute glukoosi alustaa (THG). Näytteet on suojattu jäätymiseltä ja lähetetty näytteenoton jälkeen kasvatettavaksi laboratorio olosuhteisiin. Näytteiden kasvatuksesta ja analysoinnista vastasi Työterveyslaitos. Kasvatuksen jälkeen elinkykyiset homeet ja bakteerit tunnistettiin mikroskopoimalla. Mikrobinäytteitä otettiin yhteensä neljä kappaletta. Mittaukset suositellaan otettavaksi talviaikaan maan ollessa lumen ja jään peitossa, jolloin ulkoilman sieni itiöiden ja aktinobakteerien pitoisuudet ovat pienimmillään ja sisäilmassa esiintyvien mikrobien voidaan olettaa olevan rakennuksen sisälähteistä. Näytteenottohetkellä maa ei ollut jäässä, joten ulkoilmasta otettiin vertailunäyte. Näyte otettiin tavanomaisesta poiketen katoksen alla, sillä ulkona satoi vettä. 4 SISÄILMAN OLOSUHTEET JA EPÄPUHTAUDET 4.1 Sisäilman lämpötila ja suhteellinen kosteus Sisäilmanäytteenoton aikana ulkolämpötila oli noin 5 C. Sisällä näytteenottotiloissa lämpötila oli noin 20 C ja ilman suhteellinen kosteus vaihteli välillä 26 32%. 4.2 Mikrobit Mittaustulokset Tulokset on esitetty taulukossa 2 ja analyysivastaus on liitteenä 2. Näytteenottopaikat on merkitty pohjakuviin, jotka ovat liitteenä 1. Tämän raportin osittainen julkaiseminen on sallittu vain Oy Insinööri Studion kirjallisella luvalla. Kotka Lahti Lappeenranta Vantaa

5 T TUTKIMUSRAPORTTI 4 / 5 Taulukko 2. Yhteenveto havainnoista ja sisäilmanäytteiden mikrobituloksista. Tila Homesienet Hagem agar (pmy/m 3 ) Homesienet DG18 agar (pmy/m 3 ) Bakteerit THG agar (pmy/m 3 ) Tunnistetut indikaattorimikrobit 1 Ulkoilma kellarikrs, ruokala A. fumigatus (64, 28) A. versicolor (4) 3 1. krs, liikuntasali A. fumigatus (4, 4) A. restrictus (14) 4 2. krs, ent. talonmiehen asunto A. fumigatus (11, 7) Streptomyces (7) Tiloissa tunkkaista hajua näytteenottohetkellä 5 2. krs, luokka A. fumigatus (11, 18) Tila tyhjillään kalusteista Määritysraja 2 pmy/m³ Liikuntasali, entinen talonmiehen asunto ja luokka 10 olivat tyhjillään mittauksen aikana. Ruokalassa oli henkilökuntaa näytteenottohetkellä ja ruokailu oli alkamassa. Entisessä talonmiehen asunnossa sijainneissa luokkatiloissa oli aistittavissa tunkkaista hajua. Muissa mitattavissa tiloissa ei mittaushetkellä havaittu poikkeavaa hajua. KTL:n oppaan (C2 / 2008) mukaan talviolosuhteissa koulurakennusten sisäilman tavanomaiset sieniitiöpitoisuudet ovat alle 50 pmy/m 3. Vauriotiloissa talviaikaiset pitoisuudet ovat usein pmy/m 3. Sulan maan aikana otettujen näytteiden mikrobipitoisuuksia verrataan ulkoilman mikrobipitoisuuksiin. Mikäli sisäilman mikrobipitoisuus on suurempi kuin ulkoilman, tämä voi viitata epätavanomaiseen mikrobilähteeseen sisällä (Asumisterveysasetus, 2016). Sieni itiöpitoisuudet olivat kahdessa näytteessä alle 50 pmy/m 3 ja kahdessa yli. Sulan maan aikana ulkoilman pitoisuudet nostavat sisäilman mikrobipitoisuuksia. Ulkoilman pitoisuudet näytteenottopäivänä eivät olleet kovin korkeita ja pitoisuudet kahdessa näytteessä olivatkin samaa suuruusluokkaa niin kuin ulkoilmassa. Suuret (yli 4500 pmy/m 3 ) bakteeripitoisuudet kouluissa ovat merkki puutteellisesta ilmanvaihdosta (Asumisterveysasetus, 2016). Koululta otettujen ilmanäytteiden bakteeripitoisuudet olivat pieniä. Bakteeripitoisuus oli korkeimmillaan 81 pmy/m 3 liikuntasalissa, jossa oli ennen mittauksia ollut liikuntatunti. Tuloksia tarkasteltaessa mikrobipitoisuustasojen ohella kiinnitetään huomiota myös lajistoon. Muiden kuin Penicillium sienten esiintymistä valtalajina sisäilmanäytteissä voidaan pitää epätavanomaisena, kun maa on jäässä ja on lunta. Indikaattorimikrobeja voi kuitenkin esiintyä pieninä pitoisuuksina tavanomaisestikin huoneilmassa, mutta mikäli saman kohteen eri näytteissä todetaan toistuvasti samaa indikaattorimikrobia, vahvistaa se epäilyä mahdollisesta lähteestä rakennuksessa. Sädesienien (Streptomyces) esiintyminen yli 10 pmy/m 3 pitoisuuksina koulujen sisäilmassa viittaa mikrobikasvuun rakennuksessa. Jokaisessa näytteessä esiintyi kosteusvaurioon viittaavia mikrobeja. Ruokalasta otetussa näytteessä kosteusvauriota indikoivien mikrobien pitoisuudet olivat koholla. Tuloksiin vaikutti tilapäisesti elintarvikkeiden käsittely ennen näytteenottoa sekä tilassa liikkuminen mittaushetkellä. Mittaushetkellä käynnissä olevilla korjaustoimenpiteillä oli vaikutusta mikrobipitoisuuksiin ja lajistoon, sillä rakenteiden avaamisen yleisesti tiedetään vapauttavan mikrobeja sisäilmaan Johtopäätökset ja toimenpide ehdotukset Mikrobimittaukset ilmasta kuvaavat vain hetkellistä tilannetta. Kohteen sisäilman mikrobipitoisuuteen vaurion tyypin lisäksi vaikuttavat tilojen käyttö, tiloissa oleskelleet henkilöt, ilmanvaihdon painesuhteet, ilmanvaihtuvuus, tuulensuunta sekä nopeus ja ulkoilmassa esiintyvät mikrobit maan Tämän raportin osittainen julkaiseminen on sallittu vain Oy Insinööri Studion kirjallisella luvalla. Kotka Lahti Lappeenranta Vantaa

6 T TUTKIMUSRAPORTTI 5 / 5 ollessa sulana. Tulosten luotettavuuteen vaikuttaa tiloissa tehtävät korjaustoimenpiteet, joiden yleisesti tiedetään vapauttavan mikrobeja sisäilmaan. Tulkintaohjeet koulurakennusten sisäilman mikrobimittauksille asumisterveysasetuksessa ja KTL:n oppaassa on annettu vain talviajan olosuhteille ja suuremmalle näytemäärälle (10 12 näytettä). Tutkimushetken olosuhteet näkyvät tuloksissa Oy Insinööri Studio Henna Rämä tutkimusinsinööri Petri Lönnblad RI. RTA (VTT HRakterv 003/04) LIITTEET 1. Pohjakuva, johon on merkitty näytteenottopaikat 2. Analyysivastaus , ilmanäytteen mikrobianalyysi LÄHTEET KTL. C2 / Koulurakennusten kosteus ja homevauriot. Opas ongelmien selvittämiseen, Valvira Asumisterveysasetuksen soveltamisohje. Osa IV 20. Dnro 2731/ / Tämän raportin osittainen julkaiseminen on sallittu vain Oy Insinööri Studion kirjallisella luvalla. Kotka Lahti Lappeenranta Vantaa

7 Liite 1. 1 (3) NÄYTTEENOTTOPAIKAT MI = ilmanäyte mikrobianalyysiin MI2 T

8 NÄYTTEENOTTOPAIKAT MI = ilmanäyte mikrobianalyysiin MI3 T Liite 1. 2 (3)

9 T MI5 MI4 MI = ilmanäyte mikrobianalyysiin NÄYTTEENOTTOPAIKAT Liite 1. 3 (3)

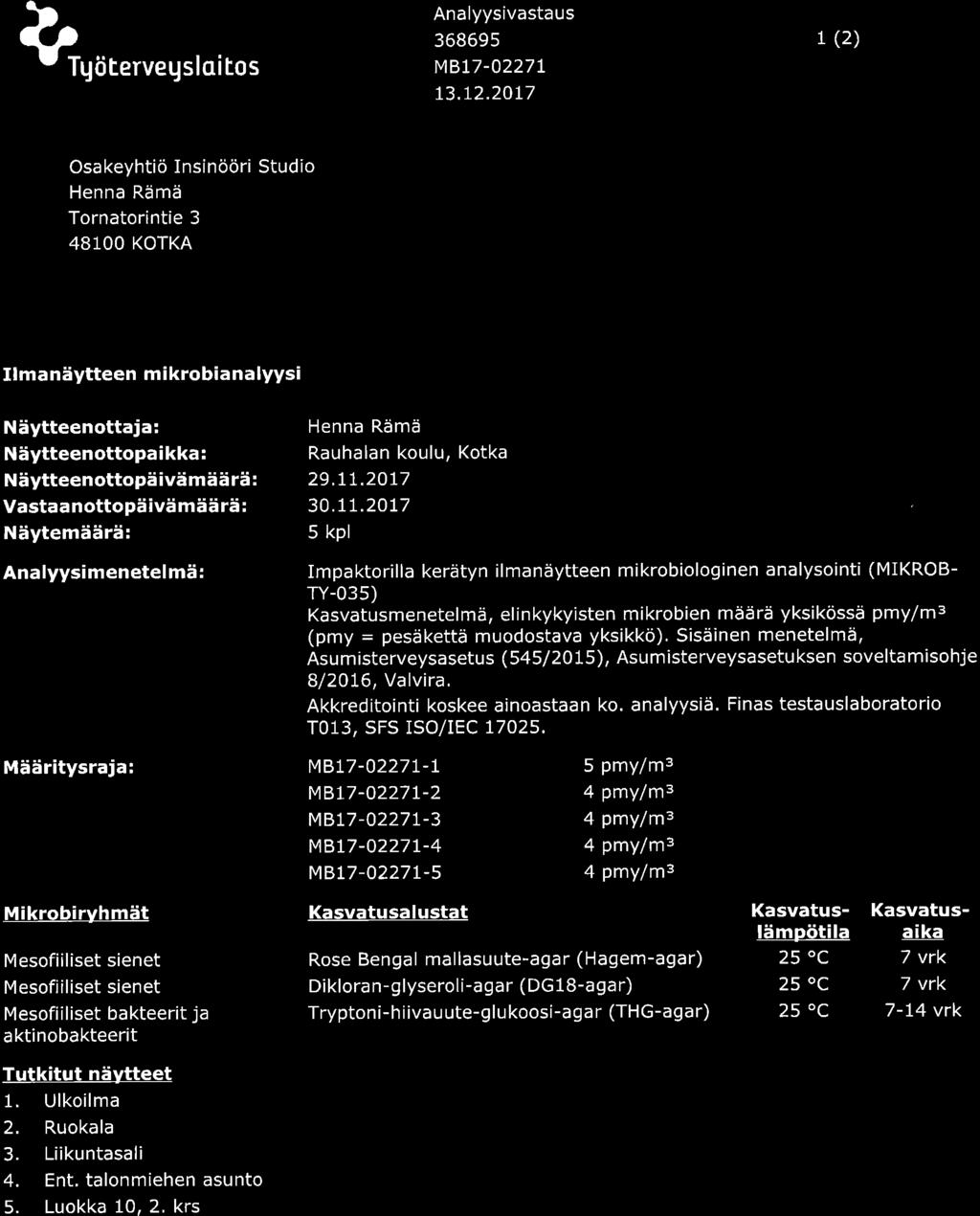

10 Liite 2.

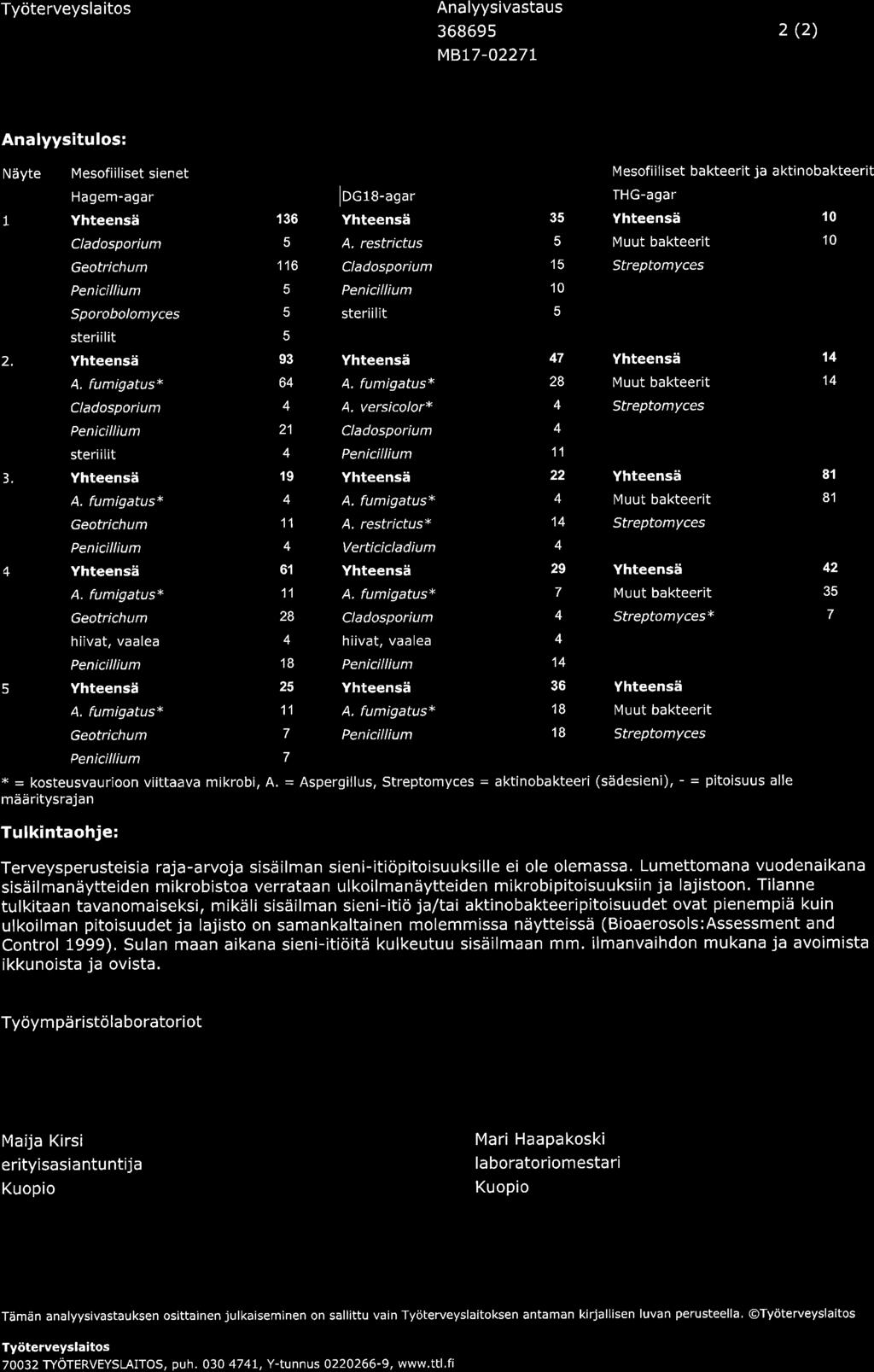

11 Liite 2.
