NÄSIN TERVEYSASEMA VANHAN TUBI-SAIRAALAN JA HAMMASHOITOLAN SISÄILMA- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS HELI HAKAMÄKI, DI

Transkriptio

1 NÄSIN TERVEYSASEMA VANHAN TUBI-SAIRAALAN JA HAMMASHOITOLAN SISÄILMA- JA KOSTEUSTEKNINEN KUNTOTUTKIMUS HELI HAKAMÄKI, DI 1

2 YLEISTÄ TUTKIMUKSESTA Vanha tubi-sairaala ja hammashoitola Tutkimuksen tarkoitus sisäilman laatuun vaikuttavien tekijöiden arviointi rakenteiden määrittäminen Tutkimuksen sisältö Vanha tubi-sairaala Hammashoitola - Pintakosteuskartoitus - Pintakosteuskartoitus - Kosteusmittaukset - Kosteusmittaukset - Ilmatiiviyden tutkiminen (merkkiainekokeet) - Ilmatiiviyden tutkiminen (merkkiainekokeet) - Rakenneavaukset (10 kpl) - Rakenneavaukset (2 kpl) - Materiaalien mikrobinäytteet (6 kpl) - Materiaalien mikrobinäytteet (3 kpl) - Tulo- ja poistoilmamäärien määrittäminen - Tulo- ja poistoilmamäärien määrittäminen - Ilmanvaihtojärjestelmän toiminnan arviointi - Ilmanvaihtojärjestelmän toiminnan arviointi - Sisäilman lämpötilan, suhteellisen kosteuden - ja paine-erojen seuranta Sisäilman lämpötilan, suhteellisen kosteuden ja paine-erojen seuranta - Sisäilman haihtuvien orgaanisten yhdisteiden (VOC) määrittäminen Tutkimuksen suoritti Sweco Asiantuntijapalvelut Oy

3 TULOKSET 1/2 - HAMMASHOITOLA Ulkoseinärakenteet ovat rakenneavausten ja mikrobinäytteiden perusteella kunnossa Ulkoseinärakenteissa ja yläpohjarakenteissa havaittiin merkkiainekokeissa ilmavuotokohtia, joista pääsee tiloihin korvausilmaa rakenteiden läpi. Korvausilma voi kuljettaa sisätiloihin epäpuhtauksia rakenteista. Hissin edustalla havaittiin mikrobiperäinen haju, joka paikannettiin ulkoseinään kerrosta alempana. Haju kulkeutuu alemmasta kerroksesta hammashoitolaan. Ulkoseinärakenteiden vesitiiviys on kunnossa. Vesikaton vesitiiviys on kunnossa. Lattian betoni muovimattojen alla on kaikkialla tiloissa kuiva, suhteellinen kosteus %. Muovimaton irtoaminen alustasta tilassa 12 johtuu maton huonosta kiinnityksestä Hammashoitola. 3

4 TULOKSET 2/2 - HAMMASHOITOLA Tilan 11 ikkunan ja ulkoseinän liittymän tiivistyksen kupruilu johtuu siitä, että käytetty tiivistysmateriaali ei tartu alla olevaan elastiseen saumausmassaan. Ikkunankarmit ovat kosteusmittauksen perusteella kuivat. Sisäilman haihtuvien orgaanisten yhdisteiden (VOC) pitoisuus on alhainen (mitattu tiloissa 10, 12 ja 352) ja kokonaispitoisuudet alittavat Asumisterveysasetuksen toimenpiderajat. VOC-pitoisuudet alittavat myös Työterveyslaitoksen (TTL) viitearvot. TTL:n viitearvot ovat pitoisuuksia, jotka alittuvat 90 %:ssa toimistoista, kouluista sekä terveyden- ja päivähoidon tiloista. Oktanaalin pitoisuus oli TTL:n viitearvon suuruinen, mahdollisia päästölähteitä mm. puurakenteet, kostea mineraalivilla, lastulevy, tapetit, lattiavahat, hajusteet ja linoleum. Tilassa 10 havaittiin liimamainen haju yhdellä käyntikerralla. Ilmanvaihtuvuus on mittausten perusteella riittävää: Kaikissa tiloissa hiilidioksidipitoisuus on alhainen ppm (toimenpideraja 1500 ppm). Tuloilmavirrat ovat riittävät ja suuremmat kuin Suomen rakentamismääräyskokoelman ohjearvot. Tuloilman jakautuminen hallinnon tiloissa on epätasaista. Tuloilmasuihku ulottuu 1,5 2 m etäisyydelle käytäväseinästä, eikä tuloilma kulkeudu kunnolla ikkunan viereisiin työpisteisiin. Tuloilmaa tulee tiloihin enemmän kuin sitä poistetaan, minkä vuoksi rakennuksen sisätilat ovat päivisin ylipaineiset ulkoilmaan nähden. Tiloissa paikoin korkea, C lämpötila. Ulkoseinän ja ikkunan liittymän tiivistys tilassa 11. 4

5 JATKOTOIMENPIDE-EHDOTUKSET - HAMMASHOITOLA Ulkoseinät ja yläpohjat tiivistetään sisäpuolelta, jotta niiden kautta ei kulkeudu korvausilmaa sisätiloihin. Alemman kerroksen ulkoseinään paikannetun mikrobiperäisen hajun syy selvitetään rakenneavauksin. Ilmanvaihdon tulo- ja poistoilmavirrat säädetään tasapainoon siten, että sisätilat saadaan 0 2 Pa alipaineisiksi ulkoilmaan nähden. Tuloilmasuihkun heittokuvio muutetaan sellaiseksi, että tuloilma kulkeutuu nykyistä paremmin koko tilaan. Liiman kaltaisen hajun esiintymistä tilassa 10 seurataan ilmanvaihtoon tehtyjen parannustoimenpiteiden jälkeen, ja tilannetta tarkastellaan tarvittaessa uudelleen. Tilan 12 muovimatto uusitaan kohdassa, jossa se on irronnut alustastaan. Sisäilman lämpötilaa alennetaan siten, että se on työpäivien aikana C. Hammashoitolan tiloja vesikatolta päin kuvattuna. 5

6 TULOKSET 1/4 TUBI-SAIRAALA Rakenneavauksia tehtiin 10 kpl välipohjiin, ulkoseiniin, väliseiniin ja yläpohjaan. Mikrobinäytteiden, kosteusmittausten ja aistinvaraisten havaintojen perusteella rakenteissa ei ole mikrobikasvustoa ja rakenteet ovat kunnossa. Suuressa osassa rakennusta välipohjan rakennetyyppi on betoninen kaksoislaattapalkisto. Kaksoislaattapalkiston sisällä on aikakaudelle tyypilliseen tapaan muottilaudat, jotka ovat aikoinaan lahonneet, mutta nykyisin kuivat. Kaksoislaattapalkistosta on ilmayhteyksiä sisätiloihin mm. putkiläpivientien kautta. Vanhojen ulkoparvekkeiden alueella välipohjarakenteiden sisällä on vanhana vedeneristyksenä kivihiilipikeä, jonka hajua leviää ajoittain sisätiloihin. Lattian betoni muovimattojen alla on pääsääntöisesti kuivaa. Poikkeuksena ovat seuraavat alueet: Uudelle puolelle johtavan yhdysosan käytävä 1. kerroksessa (maaperä) 3. kerroksen päätyjen tilat 319, 328 ja 331 (hiekkatäyttö) 1. ja 3. kerroksessa havaittiin ajoittain mikrobiperäinen haju, joka kulkeutuu tubiin uudemman rakennuksen puolelta. Kellarikerroksen pannuhuoneessa ja porraskäytävässä on maakellarin ja kivihiilipien haju, mikä kertoo siitä, että rakenteet eivät ole sisätiloihin nähden tiiviitä. Pannuhuoneessa on öljyn haju, joka viittaa aikaisempaan lämmitysmuotoon. Ulkoseinärakenteiden vesitiiviys on kunnossa. Pienoismalli tubi-sairaalasta ennen 1970-luvun korjausta. 6

7 TULOKSET 2/4 TUBI-SAIRAALA Yläpohjarakenteet ovat hyväkuntoiset. Kattokannattajissa ja ruodelaudoituksessa havaittiin jonkin verran vanhojen vesivuotojen aiheuttamia jälkiä. Merkittäviä vaurioita ei ole. Yläpohjan tuulettuvalta ullakolta pääsee kulkeutumaan apuvälinevarastoon korvausilmaa epätiiviin tarkastusluukun kautta. Tuulettuvalla ullakolla on mineraalivillaa ja pölyä, joiden ei ole suotavaa päästä sisätiloihin. Yläpohjan tuulettuvalta ullakolta pääsee kulkeutumaan korvausilmaa myös ulkoseinän lähellä sijaitseviin 5. kerroksen tiloihin läpivientien sekä ulkoseinän ja yläpohjan liittymän kautta. Vanhojen painovoimaisen ilmanvaihdon hormien ilma-aukot ovat sisätiloihin nähden avoinna alakattojen yläpuolella, ja hormeista pääsee kulkeutumaan korvausilmaa sisätiloihin. Ulkoseinistä sekä aiemmin ulkoseininä olleista väliseinistä pääsee kulkeutumaan korvausilmaa sisätiloihin. Tilojen 218 ja 219 väliseen massiivitiiliseinään poratusta reiästä havaittiin puhaltavan ilmaa, jossa on mikrobiperäinen haju. Mikrobiperäinen haju voi olla peräisin esim. maaperästä, johon tiiliseinästä on ilmayhteys. Alkuperäisen osan ja myöhemmin rakennettujen osien ulkoseinät. 7

8 TULOKSET 3/4 TUBI-SAIRAALA Tiloissa paikoin korkea, C lämpötila (röntgenin tilat, 206, 411 ja 514). Lämpötila oli joissakin tiloissa alhainen, alle 20 C (tilat 218, 601). Rakennuksen sisätilat ovat alimmissa kerroksissa alipaineiset ja ylimmissä kerroksissa ylipaineiset ulkoilmaan nähden. Tekniset kuilut ja porrashuoneet ovat pääosin tasapaineisia oleskelutiloihin nähden. Suositeltavaa olisi, että ko. tilat olisivat alipaineisia oleskelutiloihin nähden, jotta niistä ei kulkeutuisi sisätiloihin ilmaa. Kellarin pannuhuone on sisätiloihin nähden n. 35 Pa alipaineinen. Ilmanvaihtuvuus ei mittausten perusteella ole kaikilta osin riittävää: Tuloilmavirrat ovat Suomen rakentamismääräyskokoelman ohjearvoja pienemmät puolessa tutkituista tiloista. Tuloilmalaitteiden sijoittelu ja tuloilmasuihkun suuntaus tiloissa on hyvä. Kuitenkin tuloilmasuihkun pienen nopeuden takia tuloilman huuhteluvaikutus ei ole kaikissa tiloissa riittävä. Ilmanvaihtuvuuden puutteista huolimatta tilojen hiilidioksidipitoisuus on alhainen. Sisäilman CO 2 -pitoisuus oli tilassa 132 yhtenä päivänä 2 tunnin ajan ppm. Röntgenhuone 135. Tilassa 514 pitoisuus oli yhtenä päivänä 0,5 tunnin ajan ppm. Muuten pitoisuudet olivat viikon kestäneellä seurantajaksolla pääosin ppm. CO 2 -pitoisuuden toimenpideraja-arvo on 1500 ppm. 8

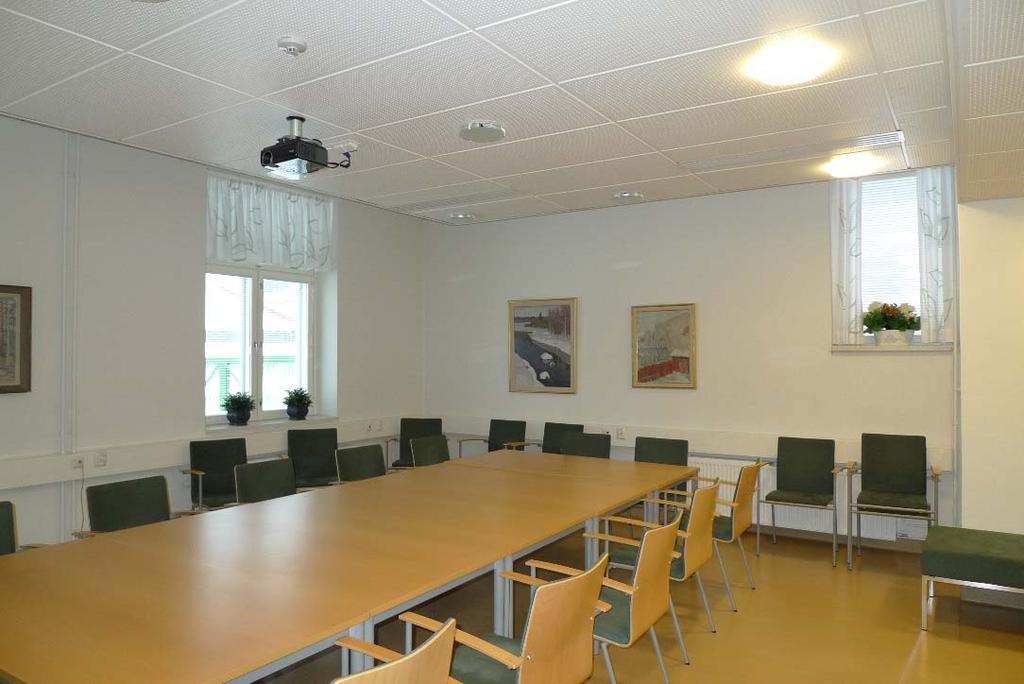

9 TULOKSET 4/4 TUBI-SAIRAALA Ryhmiksen/Gruppiksen (tila 121) sisäilmaongelmat johtuvat seuraavista tekijöistä: Tilan ala- ja yläpuolella on kaksoislaattapalkisto, josta pääsee kulkeutumaan sisäilmaan epäpuhtauksia Tilassa on vanhoja painovoimaisen ilmanvaihdon hormeja, joista pääsee kulkeutumaan sisäilmaan epäpuhtauksia Tilassa on massiivitiiliseinä, johon poratusta tarkastusreiästä havaittiin mikrobiperäistä hajua. Hajua ja epäpuhtauksia pääsee kulkeutumaan sisäilmaan. Vanhan tekniikkakuilun ja Ryhmiksen välillä on tiilestä muurattu seinä, joka ei ole tiivis. Tekniikkakuilun ja muuratun seinän väliin jätetystä tilasta pääsee kulkeutumaan sisäilmaan epäpuhtauksia. Ryhmis. 9

10 JATKOTOIMENPIDE-EHDOTUKSET TUBI-SAIRAALA Lattiarakenne kuivatetaan ja lattiapinnoitteet uusitaan 1. kerroksen yhdysosan käytävällä sekä tiloissa 319, 328 ja 331. Alapohjan, välipohjan ja yläpohjan liittymät ulkoseiniin, kantaviin väliseiniin, ulkoseiniin, pilareihin ja läpivienteihin tiivistetään sisäpuolelta ilmatiiviiksi, jotta niiden kautta ei kulkeudu korvausilmaa sisätiloihin. Ilmanvaihdon tuloilmavirrat säädetään suunnitteluarvoja vastaaviksi. Tulo- ja poistoilmavirtojen tulee olla tasapainossa siten, että sisätilat saadaan 0 2 Pa alipaineisiksi ulkoilmaan nähden. Tekniset kuilut ja eri porrashuoneet alipaineistetaan koneellisesti. Toimenpiteellä pyritään estämään ilman kulkeutuminen epäpuhtaammista tiloista oleskelutiloihin. Sisäilman lämpötilaa alennetaan siten, että se on työpäivien aikana C. Peruskorjauksen yhteydessä suositellaan harkittavaksi välipohjarakenteiden laajamittaisempaa korjaamista, jossa välipohjarakenteiden muottilaudoitus ja kivihiilipiki poistetaan. 10
