1 Kartanonkosken koulun ja päiväkodin sisäilmatilanne ja korjaukset Infotilaisuudet Pekka Wallenius, tilakeskusjohtaja

2 Sisäilmasto ja kosteustekninen kuntotutkimus Sisäilmatutkimukset , Sweco Oy lattiarakenteiden pintakosteusmittaukset ja tarkentavat rakennekosteusmittaukset lattian pintamateriaalipäästömittaukset ala- ja yläpohjatilat, rakennuksen ulkovaippa ja alaslaskettujen kattojen yläpuoliset tilojen aistinvarainen tarkastus sisäilman mikrobien (homeiden, hiivojen ja bakteerien), haihtuvien orgaanisten yhdisteiden (VOC) ja pinnoille laskeutuneiden mineraalivillakuitujen pitoisuusmittaukset rakennuksen painesuhdemittaukset ilmanvaihtokoneiden aistinvarainen tarkastus sekä kanavien puhtauden arviointi pistokokein Tilakeskus 2

yläpohjatilat, rakennuksen ulkovaippa ja alaslaskettujen kattojen yläpuoliset tilojen aistinvarainen tarkastus sisäilman mikrobien (homeiden, hiivojen ja

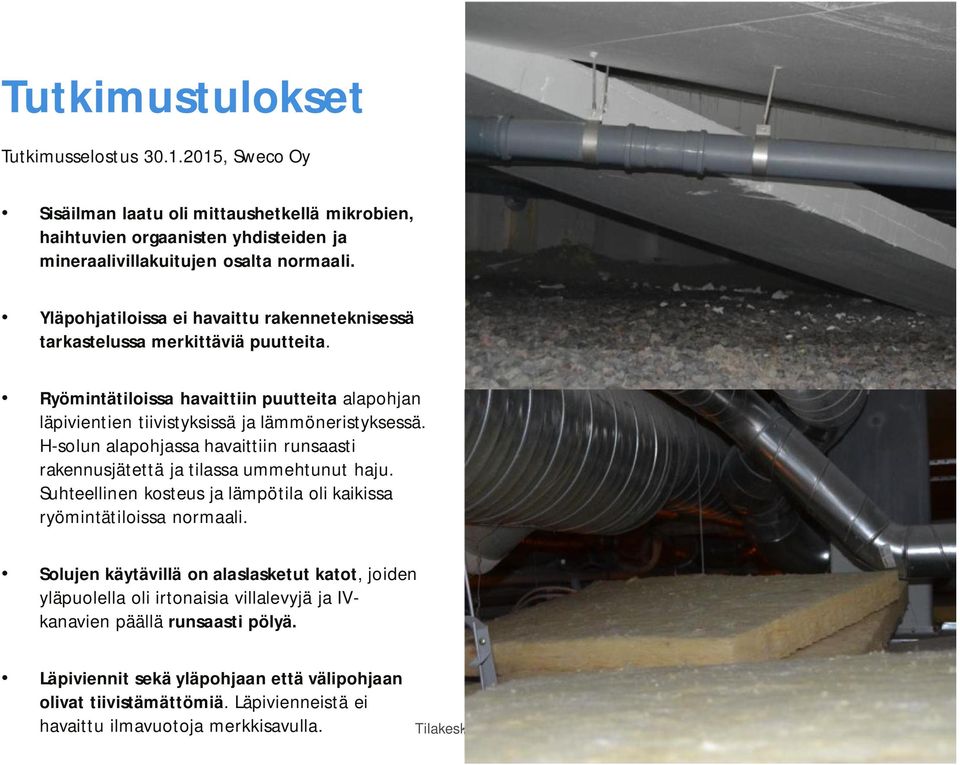

3 Tutkimustulokset Tutkimusselostus , Sweco Oy Sisäilman laatu oli mittaushetkellä mikrobien, haihtuvien orgaanisten yhdisteiden ja mineraalivillakuitujen osalta normaali. Yläpohjatiloissa ei havaittu rakenneteknisessä tarkastelussa merkittäviä puutteita. Ryömintätiloissa havaittiin puutteita alapohjan läpivientien tiivistyksissä ja lämmöneristyksessä. H-solun alapohjassa havaittiin runsaasti rakennusjätettä ja tilassa ummehtunut haju. Suhteellinen kosteus ja lämpötila oli kaikissa ryömintätiloissa normaali. Solujen käytävillä on alaslasketut katot, joiden yläpuolella oli irtonaisia villalevyjä ja IVkanavien päällä runsaasti pölyä. Läpiviennit sekä yläpohjaan että välipohjaan olivat tiivistämättömiä. Läpivienneistä ei havaittu ilmavuotoja merkkisavulla. Tilakeskus 3

H-solun alapohjassa havaittiin runsaasti rakennusjätettä ja tilassa ummehtunut haju. Suhteellinen kosteus ja lämpötila oli kaikissa ryömintätiloissa normaali.

4 Ulkoseinärakenteissa havaittiin ilmavuotoja kaikissa tutkituissa tiloissa ikkunarakenteen ja ulkoseinän liittymäkohdissa. Lattiarakenteessa havaittiin paikoin kohonneita kosteuspitoisuuksia ja lattiapinnoitteessa kupruilua. Poikkeavaa kosteutta todettiin alapohjalaatassa I-solun (liikuntsalisiipi) käytävällä ja tyttöjen pukuhuoneessa sekä F-solun (Teijo) luokassa 1220 (musiikki) (RH 86-90%). Nämä tilat olivat väestösuojien alueella ja niissä on AP3-mukainen alapohjarakenne (>250 mm kantava teräsbetonilaatta). Materiaalipäästömittauksissa ei havaittu missään tutkitussa tilassa lattiapinnoitteesta haihtuvia haitallisia yhdisteitä yli käytössä olevien ohjearvojen. Materiaalipäästömittauksia ei tehty tiloissa, joissa lattiapinnoitteessa havaittiin kupruilua. Marras-joulukuussa 2014 suoritetut ilmanvaihdon säätötyöt ovat vähentäneet painesuhteiden vaihtelua, mutta edelleen rakennuksen painesuhteet ulkoilmaan nähden ovat epätasapainossa. Ilmanvaihtokoneet ja kanavistot todettiin hyväkuntoisiksi. Niissä ei havaittu mineraalivillakuitulähteitä eikä merkittävää likakertymää. Tilakeskus 4

Poikkeavaa kosteutta todettiin alapohjalaatassa I-solun (liikuntsalisiipi) käytävällä ja tyttöjen pukuhuoneessa sekä F-solun (Teijo) luokassa 1220 (musiikki) (RH 86-90%).

5 Tulosten tulkinta Sisäilman mikrobit Ohjearvot (Koulurakennusten kosteus- ja homevauriot, KTL:n julkaisu C2/2008), vähintään näytettä, pitoisuudet alle 50 cfu/m 3 Tutkittu 20 näytettä, pitoisuudet < 4 42 cfu/m 3, lajisto tavanomaista (Cladosporium sp., steriilit, hiivat, Penicillium sp.) Huom. Talvi ei otollinen sisäilman mikrobimittauksille, pitoisuudet olosuhteisiin nähden erittäin pieniä Sisäilman VOC Ohjearvot (TTL, toimistot) 250 µg/m 3 ; (Asumisterveysohje STM) asunnot 600 µg/m 3 Tutkittu 20 näytettä, pitoisuudet 6,3 49 µg/m 3 Pinnoille laskeutuneet mineraalivillakuidut Ohjearvot (TTL) 0,2 kuitua/cm 2 Tutkittu 20 näytettä rinnakkaisina, pitoisuudet < 0,07 0,14 kuitua/cm 2 Lattian pintamateriaalipäästöt Ohjearvot (Sisäilmastoluokitus 2008) TVOC M1-luokan uusi materiaali, emissionopeus 200 µg/m 2 h, 2-EH (Järnström 2005) < 30 µg/m 2 h Tutkittu 10 näytettä, emissionopeudet TVOC < 0,3 13,13 µg/m 2 h, 2-EH nd 11,45 µg/m 2 h Tilakeskus 5

Talvi 2014-2015 ei otollinen sisäilman mikrobimittauksille, pitoisuudet olosuhteisiin nähden erittäin pieniä Sisäilman VOC Ohjearvot (TTL, toimistot) 250 µg/m 3 ; (Asumisterveysohje STM) asunnot 600

6 Korjaussuunnittelu Korjaussuunnittelu huhti-toukokuussa Sweco Oy Sisäilmastotekninen kuntotutkimusselostuksen mukaisessa laajuudessa: Lattiapintojen korjaukset F-solun 1. kerroksessa (Teijo), VSS-alueella (tilat 1212, 1216, 1218,1219, 1220) sekä I-solun 1. kerroksen (liikunsalisiipi) VSSalueella käytävällä ja tyttöjen pukuhuoneessa. Lisäksi 2. kerroksessa niillä alueilla, joissa lattiapinnoitteessa havaittiin kupruilua (F-solun 2. kerroksen käytävä ja aulatila portaiden yläpuolella, Karuna). Alapohjalaatan läpivientien tiivistykset ja lämmöneristyksen korjaukset H-solun ryömintätilan puhdistus Ulkoseinän rakenneliittymien tiivistykset Väli- ja yläpohjan läpivientien tiivistykset Käytävien alaslaskettujen kattojen korjaukset ja puhdistus Luokan 1212 (Laukko) akustolevyjen uusimiset. Tilakeskus 6

kerroksessa niillä alueilla, joissa lattiapinnoitteessa havaittiin kupruilua (F-solun 2. kerroksen käytävä ja aulatila portaiden yläpuolella, Karuna).

7 Lisäksi suunnitellaan Lattiapinnoitteiden uusiminen myös luokkatiloissa 2087, 2106 (Mustio) 1191, 1199 ja 1212 (Laukko) Tiivistykset koko Haikko solun (D- siiven 1. krs.) kaikkiin tiloihin Tiivistykset koko Mustio solun (E-siipi 2. Krs) kaikkiin tiloihin Tiivistykset musiikkiluokassa 1220 Tiivistykset E-solun alakerran luokkiin 1191, 1199, 1212 (Laukko) ATK-luokan 2030 katon vesivuodon syyn selvitys ja jatkotoimenpiteiden määrittäminen Tilakeskus 7

) kaikkiin tiloihin Tiivistykset koko Mustio solun (E-siipi 2.

8 Ilmanvaihtojärjestelmä Ilmanvaihdon kuntotutkimusraportti , Sweco Oy Ilmanvaihtolaitteisto on oikein mitoitettu ja mekaanisilta osiltaan hyvässä kunnossa. Kaikki huonetilat on varustettu ilmavirtasäätimin (IMS), jotka säätävät tulo- ja poistoilmavirtaa automaation ohjauksen mukaisesti. Säätölaitteiston toiminnassa havaittiin laajoja ongelmia Tilanne muuttuu kohdepoistojen käytön ja laitteiden (pääasiassa paineerolähettimien) vikaantumisten myötä. Kaikkien vikojen korjaamisen sijaan suositellaan järjestelmän huomattavaa yksinkertaistamista. Tilakeskus 8

Kaikki huonetilat on varustettu ilmavirtasäätimin (IMS), jotka säätävät tulo- ja poistoilmavirtaa automaation ohjauksen mukaisesti.

9 Ilmanvaihtojärjestelmän ilmamäärät ja kunnostuksen periaatteet Kohteen suunnitellut ulkoilmamäärät ylittävät selkeästi D2 vaatimustason ja ovat vähintään sisäilmastoluokituksen tason S2 ohjeistuksen mukaisia. Opetustilat: D2 vaatimus 3,0 dm3/sm2, Suunniteltu 4,0 dm3/sm2, Sisäilmastoluokitus 2008 luokka S2 4,0 dm3/sm2 Päiväkodin leikki, lepo- ja ryhmätilat: D2 vaatimus 2,5 dm3/sm2, Suunniteltu 3,0 dm3/sm2, Sisäilmastoluokitus 2008 luokka S2 2,5 dm3/sm2 Suunnitelluilla ilmavirroilla kohteessa on saavutettavissa hyvä tai vähintään tyydyttävä sisäilman laatutaso henkilökuormituksesta riippuen. Kohteen ilmanvaihtojärjestelmien ilmamäärät on edellisen kerran säädetty kokonaisuudessaan vuosien aikana (kanavistojen nuohouksen jälkeen). Kuntotutkimuksen jälkeen saatuihin asiantuntijalausuntoihin perustuen nykyinen ilmanvaihto- ja rakennusautomaatiojärjestelmä kunnostetaan, huolletaan ja säädetään uudelleen kesällä Tilakeskus 9

Opetustilat: D2 vaatimus 3,0 dm3/sm2, Suunniteltu 4,0 dm3/sm2, Sisäilmastoluokitus 2008 luokka S2 4,0 dm3/sm2 Päiväkodin leikki, lepo- ja ryhmätilat: D2 vaatimus 2,5 dm3/sm2, Suunniteltu 3,0 dm3/sm2,

10 Korjaustoimenpiteet ja aikataulu Kaikki korjaustoimenpiteet toteutetaan syyslukukauden alkuun mennessä. Vesikattorakenteisiin liittyvät korjaukset ovat käynnissä. Ilmanvaihtojärjestelmä kunnostetaan ja säädetään taloteknisten konsulttien antamia suosituksia ja ohjeistuksia noudattaen. Ilmamääräsäätimien puhdistus ja tarpeenmukainen uusiminen Toimintaa ohjaavien CO2-anturien ja Micronet-säätöjärjestelmän uusiminen Huonelämpötila-anturien tarkastus ja tarpeenmukainen uusiminen Kanavapaine-anturien tarkastus ja tarpeenmukainen uusiminen Rakenteelliset korjaukset ovat ensisijaisesti rakenteiden tiivistyskorjauksia ja lattiapäällysteiden uusimisia tutkimustulosten edellyttämässä laajuudessa. Tilakeskus 10

Ilmamääräsäätimien puhdistus ja tarpeenmukainen uusiminen Toimintaa ohjaavien CO2-anturien ja Micronet-säätöjärjestelmän uusiminen Huonelämpötila-anturien tarkastus ja

11 Tilakeskus 11

12 Tilakeskus 12
