Raportti Työnumero:

Transkriptio

1 Sivuja:1/8 Vastaanottaja: Porvoon Kaupunki / Pekka Koskimies Raportti Kohde: Toimeksianto: Mika Waltarinkatu Porvoo Kosteuskartoitus Tutkimus pvm: 21.3, 23.3 ja Läsnäolijat: Jens Ståhls Tomas Backman Raportointi pvm: Yhteyshenkilö: Tilaaja: Porvoon Kaupunki / Pekka Koskimies Porvoon Kaupunki / Pekka Koskimies Vakuutusyhtiö/ Tarkastaja: Vahinkonumero: Hornhattulan pvk / Isännöitsijä: Tutkijat: Hans Poutakari Tomas Backman p tomas.backman@polygongroup.com

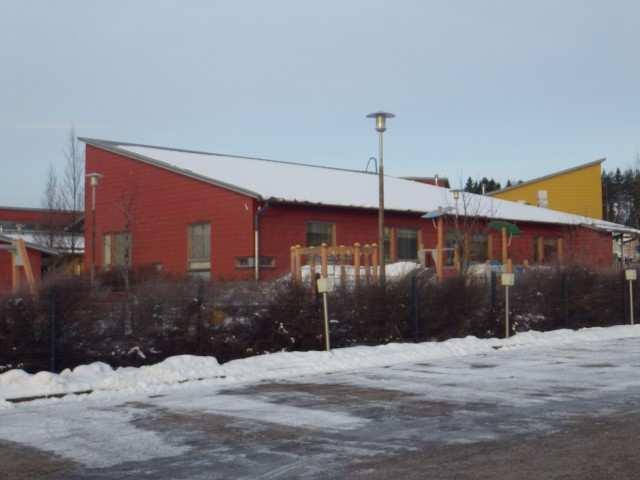

2 Sivuja:2/8 Kuvaus vahinkotapahtumasta: Henkilökunta on ajoittain havainnut hajuhaittaa navetan hajua ryhmähuoneessa 103. Kiinteistö: Päiväkotirakennus, rv 2007 Rakennuksen korkeusasema: Lattiapinta noin 20cm ylempänä kuin ympäröivä maanpinta. Käyttövesiputkistot: Lämmin ja kylmä kupariputkella pinta-asennuksena ja alas lasketun katon yläpuolella. Lämmitysjärjestelmä: Vesikeskuslämmitys, kaukolämmöllä. Ilmanvaihto: Koneellinen ilmanvaihto. Mikrobivauriot: Ei silminnähtävää mikrobikasvustoa mittausalueella. Pinnoitteet vaurioalueella: Lattia: muovimatto Seinät: maali Lattiakaivot: Ei lattiakaivoja tutkittavalla alueella. Väliseinärakenne: Kipsilevy, puurunko ja kipsilevy. Alapohjarakenne: Muovimatto, betoni, valukangas, EPS-eriste, ontelolaatta ja ryömintätila

3 Sivuja:3/8 Tutkimuksessa todettiin: Paikallistettu ryhmähuoneen 103 lattialämpöputkisto lämpökameralla. Tehty ryhmähuoneessa 103 ns. viiltomittauksia eli mitattu viidestä kohtaa lattiabetonin ja muovimaton välistä ilman kosteuden 46-52%23ºC(kuiva). Mitattu viidestä kohtaa ryhmähuoneen 103 alapohjaeristeen kosteuden 63-76%16-19ºC(kuiva/koholla) Paikallistettu ryhmähuoneen 103 lattialämpöputkisto lämpökameralla. Porattu, puhdistettu ja tulpattu yhtensä 6kpl betonin kosteuden mittareikää ryhmähuone 103:n lattiaan. Mitattu ryömintätilan kautta, ryhmähuoneen 103 alla lattiarakenteen ontelolaattojen onteloiden ilman kosteuden 77-87%12-14ºC(kostea) Mitattu ryhmähuoneen 103 lattiabetonin kosteus 37-40%22-24ºC(kuiva). Kosteusmittauksin ei havaittu selvää syytä kohteessa ajoittain havaittuun hajuhaittaan. Katso tarkemmat mittatulokset ja pisteet pohjakuvasta. Suositeltavat toimenpiteet: Huoneiden 101, 102, 103 ja 104 sisäilman mikrobipitoisuuksien mittaus talvella laskeumalevyjen avulla. Alapohjarakenteen tiiveyden tarkistaminen esim. merkkikaasulla mahdollisten ilmavuotojen havaitsemiseksi. Kosteiden ontelolaattojen onteloiden koneellinen kuivaus. Korjausrakentaminen tulee tehdä erillisen korjaussuunnitelman mukaan. Rakennusvaiheessa tulee noudattaa Suomen rakentamismääräyskokoelman määräyksiä ja ohjeita.

4 Piirros/pohjakuva viiltomittaus / alapohjaeriste: Sivuja:4/ Mittaustulokset: Käytetyt mittalaitteet: Vaisala HMI41, Gann HT LG3 + B50 pintaindikaattori RH (%) T ( C) (g/kg) Sisäilma: ,4 Ulkoilma: ,1 Viiltomittaus Mitta piste RH (%) T ( o C) (g/kg) Tulkinta Mitta piste Alapohjaeriste RH (%) T ( o C) (g/kg) Tulkinta ,1 Kuiva ,6 Kuiva Kuiva ,1 Koholla ,1 Kuiva ,2 Kuiva ,1 Kuiva ,7 Koholla ,1 Kuiva ,9 Kuiva

5 Sivuja:5/8 Piirros/pohjakuva ontelolaatat: Mittapiste 4 Mittapiste 3 Mittapiste 2 Mittapiste 1 Mittaustulokset: Käytetyt mittalaitteet: Vaisala HMI41, Gann HT LG3 + B50 pintaindikaattori RH (%) T ( C) (g/kg) Sisäilma: ,9 Ulkoilma: ,1 Ryömintätila: ,5 Ontelo Mitta piste RH (%) T ( o C) (g/kg) Tulkinta ,5 8,1 Kostea ,5 7,6 Kostea ,1 Kostea ,7 8,1 Kostea

6 Sivuja:6/8 Piirros/pohjakuva lattiabetoni: I III II Mittaustulokset: Käytetyt mittalaitteet: Vaisala HMI41, Gann HT LG3 + B50 pintaindikaattori RH (%) T ( C) (g/kg) Sisäilma: Ulkoilma: ,4 Betoni Mitta piste RH (%) T ( o C) (g/kg) Tulkinta / mittasyvyys mm I ,3 Kuiva / 32mm I ,3 Kuiva / 16mm II Kuiva / 32mm II ,3 Kuiva / 16mm III Kuiva / 32mm III ,1 Kuiva / 16mm

7 Sivuja:7/8 MITTAUSTULOSTEN TULKINTA: Suhteellinen kosteus = RH, lämpötila = t. Eristetilan suhteellisen kosteuden tulisi pääsääntöisesti noudattaa seuraavia raja-arvoja: ( Lämpötilan t ollessa 20 C ± 5 C ) RH alle 60 %, eristetila kuiva. RH 60% - 75%,eristetilassa kosteus koholla, selvitettävä voiko olla rakennuksen normaalitila. RH yli 75%, eristetila kostea / märkä, tutkittava vaatiiko korjaustoimenpiteitä. Puukosteusmittarilla mitataan vesipitoisuutta puussa painoprosentteina. Puun katsotaan olevan kuivaa, kun painoprosentti on alle 20%. Pintakosteudentunnistimella etsitään kosteuseroja rakenteissa, ei suoriteta varsinaisia mittauksia. Edellä mainitut raja-arvot ovat ohjeellisia, rakennuksen kokonaistilanne aina arvioitava. Muita tiloja tai rakenteita kuin tässä raportissa erikseen mainitut ei ole tutkittu. Tämä kartoitusraportti on laadittu tässä kuvaillun vahingon tai tapahtuman laajuuden selvittämiseksi, eikä sitä voi käyttää koko kiinteistön tai sen osan arvon tai kunnon määrittämisessä. MITTALAITTEIDEN TARKKUUS HMI41 Näyttölaitteen aiheuttama enimmäisvirhe +20 C:ssa Kosteus: ± 0,1 % RH Lämpötila: ± 0,1 C HMP42 Mittapään aiheuttama enimmäisvirhe +20 C:ssa ± 2 % RH (0-90 % RH) ± 3 % RH ( % RH) Tomas Backman p tomas.backman@polygongroup.com Toimeksiannoissamme noudatamme vahinkosaneeraustöiden yleisiä toimitusehtoja. Tämän raportin johtopäätökset ja suositukset perustuvat tutkimus- ja mittauspisteistä saatujen tulosten analysointiin. Tutkimus ei sulje pois mahdollisuutta, että muualla rakenteissa olisi piilossa olevia rakennusvirheitä tai vaurioita. Tämä raportti on laadittu tässä kuvaillun vahingon tai tapahtuman laajuuden selvittämiseksi, eikä sitä voi käyttää koko kiinteistön tai sen osan arvon tai kunnon määrittämisessä.

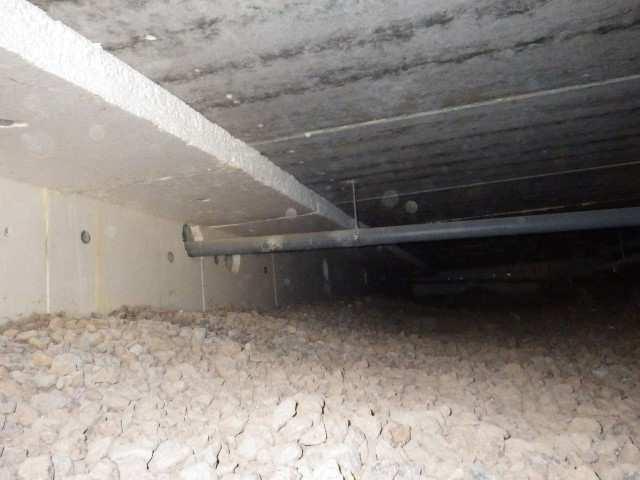

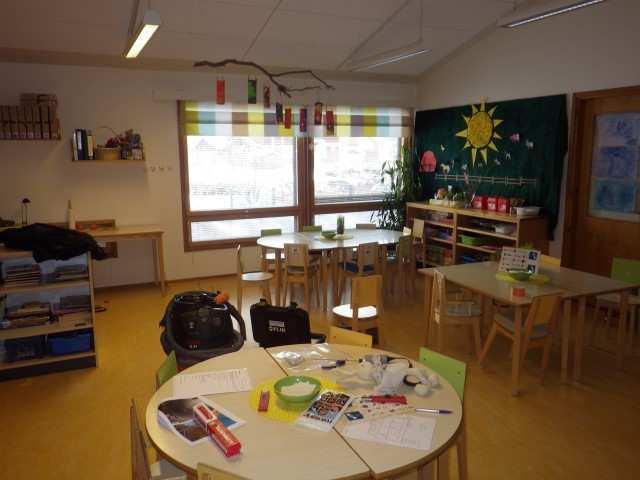

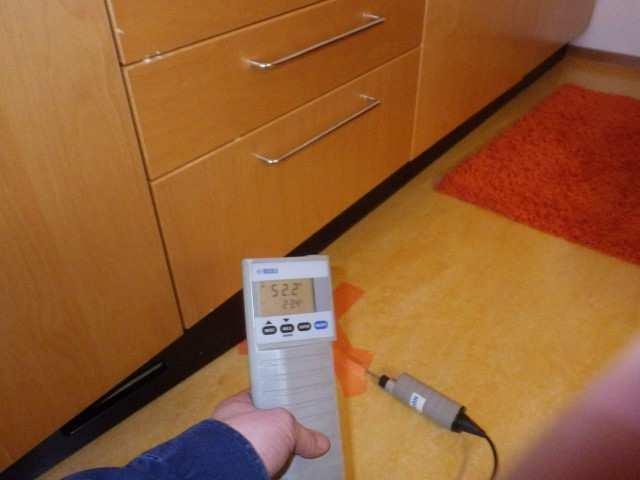

8 Sivuja:8/8 Yleiskuva ryhmähuone 103 Tehty ryhmähuoneessa 103 ns. viiltomittauksia. Yleiskuva ryömintätila ryhmähuoneen 103 alla.
