1 Perusteet 2, pintamallinnus Tuula Höök Tampereen teknillinen yliopisto Ota piirustus fin_basic_1_3.pdf, sama piirustus kuin harjoituksessa basic_1_3. Käytä piirustuksessa annettuja mittoja ja tuota niiden pohjalta teknisesti hyvälaatuinen ruisku tai painevalukappale, mutta tällä kertaa pintamallina. Jotta kappale olisi teknisesti hyvälaatuinen, siinä tulee olla seuraavat yksityiskohdat: CAD työkalut harjoituksessa basic_2_3.sldprt Mitoituksen lähtötaso on valittu. Jakotaso on valittu ja sillä olevat nurkat ovat pyöristämättömiä. On tehty perusteltu valinta suoraan muottilaattaan tai inserttiin koneistettujen kiinteiden keernojen ja erillisistä keernakappaleista valmistettujen kiinteiden keernojen välillä. Keernan ja muottilaatan tai insertin yhtymäkohta on valinnasta riippuen joko pyöristetty tai pyöristämätön. Kaikki loput nurkat on pyöristetty sopivalla pyöristyssäteellä. Valukappaleen ulkonurkkien pyöristys valitaan koneistusmenetelmän, materiaalin vaatimusten ja prosessoinnin asettamien vaatimusten perusteella. Sisänurkkien pyöristykseen vaikuttavat pelkästään materiaalin sekä prosessoinnin vaatimukset. Sivuseinämät on varustettu sopivilla päästökulmilla ja lopputulos on tarkistettu ohjelman työkalulla Draft analysis. Pintamallinnus Surface Sweep Surface fill Muotti Draft analysis Teoriatausta Teknisen ruisku ja painevalukappaleen suunnittelu Ruisku ja painevalukappaleen suunnittelu yleisesti Päästöt Nurkkapyöristykset Seinämänpaksuus Aina, kun kohtaat hankaluuksia CAD työkalujen käyttämisessä, avaa Solid Works help ja yritä löytää ratkaisu sen avulla. Basic_2_3 1

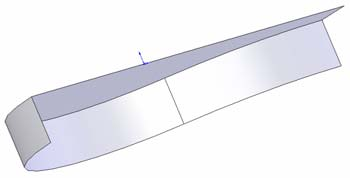

2 Mallinnuksen vaiheet Tee kappaleen ulko ja sisäseinämä Surface Sweep työkalulla. Täytä pohja Surface Fill työkalulla. Viimeistele malli pyöristämällä oikeat nurkat. 1. Tee rautalankapiirros kappaleen pohjan muodosta. Tee toinen rautalankapiirros, jossa on sekä ulko että sisäseinämän muoto. Katso kuva vasemmalla. Tarkista, että kaikissa pystysuuntaisissa seinämissä on riittävän suuri päästökulma Jätä kappaleen pohjaan päättyvä osa rautalankapiirrosta avoimeksi. Tarkista myös, että sivuseinämän piirros koskettaa pohjamuodon piirrosta vähintään yhdessä kohdassa. Jotta voisit olla varma, että sivuseinämän mitoitus voidaan tarkistaa myöhemmin mittaamalla, käytä yhteisenä pisteenä jotakin pohjamuodon nurkkapistettä. Aseta sivuseinämän rautalankapiirrokseen Pierce tai Coincident relaatio tähän pisteeseen ja tee mitoitus. On tärkeää mitoittaa kaikki nurkkakohdat, joista tullaan myöhemmin ottamaan tarkistusmittauksia. Et saa kiitosta tuotantohenkilöiltä, jos tällaisissa kohdissa on 98, mm tai vastaava mitta. Tarkista, että rautalankapiirros jatkuu kaikkialla tangentiaalisesti edellisestä kohdasta. 2. Kuljeta seinämän rautalankapiirros pohjamuodon rautalankapiirrosta pitkin Surface Sweep työkalulla. Tämän jälkeen ruudulla tulisi olla pohjaton kappale, jossa on kaksinkertainen seinämä. 3. Tee kappaleen pohja Surface fill työkalulla. Kaksi Surface fill objektia: Toisella täytetään kappaleen sisäpohja ja toisella ulkopohja. Kokeile käyttää työkalua siten, että päätät sivuseinämän kaaret kulmaan. Aseta Surface Fill työkaluun parametriksi Tangential Contact (Katso kuva.) 4. Tarkista kaikki nurkat ja lisää pyöristys, jos tarpeen. Tee pyöristys sivuseinämän rautalankapiirrokseen, jos mahdollista. 5. Tarkista Draft Analysis työkalulla. Jos kappaleessa on päästöttömiä tai väärään suuntaan päästöllisiä seinämiä, korjaa ongelma. Kappaleessa voi olla myös pintoja, joissa päästön suunta vaihtuu ilman, että vaihtumiskohdassa olisi selkeää nurkkaa. Korjaa myös tällaiset pinnat. 6. Tee mallinnetuista pinnoista yksi yhtenäinen pinta Surface Knit työkalulla. Yritä tehdä kappaleesta samanaikaisesti tilavuusmalli valitsemalla ruutu Try to form solid. Jos kappaleessa on tämän jälkeen vielä nurkkia, joihin tarvitaan pyöristys, pyöristä ne Fillet työkalulla. Basic_2_3 2

3 Tavoitteet oppimiselle Pintamallinnuksen perusteet. Kuinka tuottaa ruiskuvalu ja painevalukappaleiden perusominaisuudet piirtämällä ne suoraan rautalankamalliin. Opit ottamaan jakotason paikan ja mitoituksen perustason huomioon. Päästökulman ja nurkkapyöristyksen tuottaminen rautalankapiirroksen avulla Tangentiaalisesti jatkuvien pintojen tuottaminen pysty ja vaakasuunnassa. Toleroitujen mittojen huomiointi. Opiskeltavat CAD työkalut Surface: Surface Sweep, Surface fill Mold: Draft analysis Arviointi Hylätty Opiskelija on tehnyt piirustuksen mukaisen CAD mallin luetelluilla työkaluilla Hyväksytty Opiskelija on tehnyt piirustuksen mukaisen CAD mallin luetelluilla työkaluilla 2 asteen päästöt oikeissa paikoissa ja oikeisiin suuntiin Järkevä pyöristys oikeissa nurkissa Rautalankapiirrokset jatkuvat tangentiaalisina Erinomainen Opiskelija on tehnyt piirustuksen mukaisen CAD mallin luetelluilla työkaluilla Kappaleelle on valittu valmistusmateriaali. Päästökulma on mitoitettu materiaalin vaatimusten perusteella. Sivuseinämät eivät ole ainoastaan teknisesti hyvin muotoillut. Myös muoto on viehättävä. Järkevä pyöristys oikeissa nurkissa. Pyöristys on tuotettu rautalankapiirroksella, ei Fillet työkalulla. Rautalankapiirrokset jatkuvat tangentiaalisina. Mitoitusta ja tarkistusmittauksia on ajateltu, ei 98, mm tai vastaavia mittoja tarkistusmittauksia vaativissa nurkissa. Pohjan muotoa on kokeiltu tehdä pyöreäksi. Basic_2_3 3

4 CAD pikaopas Sketch Ryhmä työkaluja, joilla mallinnetaan rautalankapiirros muiden työkalujen pohjaksi. Surface Sweep Tuottaa pintamallin kuljettamalla rautalankapiirrosta toista rautalankapiirrosta pitkin. Jos kuljetettavana on suljettu rautalankapiirros, muodostuu ontto pintamalli. Pintamallin sisällä ei ole mitään. Surface Fill Muodostaa pinnan rautalankapiirroksen tai olemassa olevan tilavuus tai pintamallin nurkkien sisään. Voit valita, jatkuuko pinta tangentiaalisesti vai suoraviivaisesti mallin pinnoista. Surface Knit Liittää kaksi tai useampia erillisiä pintoja yhteen ja muodostaa niistä yhden yhtenäisen pinnan. Jos liitettävät pinnat sulkeutuvat, voit yrittää muodostaa niistä tilavuusmallin. Työkalussa on valintaruutu toimintoa varten. Basic_2_3 4

5 Features Fillet Pyöristää tilavuusmallissa tai pintamallissa olevan nurkan. Tools Draft Analysis Näyttää eri väreinä seinämät, joissa on parametrina annettua päästökulmaa suuremmat päästöt. Näyttää väripintana myös päästöttömät ja satulaseinämät. Satulaseinämä on seinämä, jossa ei ole selkeärajaista kulmaa päästöjen suunnan vaihtumiskohdassa. Värit ovat ohjelmiston perusasetuksia. Käyttäjä voi muuttaa ne haluamikseen. Basic_2_3 5
