1 ovat Oulussa Sivu 1(5) 201 CAD-SUUNNITTELU FINAALI 3D-TEHTÄVÄ: GYROSKOOPPI 3D-tehtävä: Osa- ja kokoonpanomallinnus sekä työpiirustukset ja räjäytyspiirustus. kokoonpanon Kestoaika: Annettu: Tehtävä: Aikaaa on 3,5 tuntia mallinnukseen, osakohtaisen työpiirustuksen ja kokoonpanopiirustuksen sekä räjäytyspiirustuksen laatimiseen. Paperitulosteett kokoonpanosta ja osista. Gyroskoopin osia on valmiina osatiedostoina: gyroskoopinruuvi.ipt, säätöruuvi. ipt ja lukkorengas.ipt. Luo gyroskooppi_etunimi_sukunimi.ipj niminen projekti muistitikulle. Aseta projektin luonnin aikana: USE STYLE LIBRARY=NO. Mallinna gyroskoopin osat, luo kokoonpano, tee kokoonpanopiirustus ja työpiirustus jalustasta sekä räjäytyspiirustuss kokoonpanosta. Mallinna pyydetyt osat annettujen työpiirustusten perusteella. Täytä kaikkien osien iproperties kohtaan seuraavat tiedot: part number, description. Aloita osien juokseva numerointi 001, 002, Teee gyroskoopin jalustasta työpiirustus ja voidaan valmistaa mittojen avulla. mitoita se niin, että osa Luo gyroskoopin kokoo onpano. Tallenna kokoonpano nimellä gyroskooppi.iam.. Anna kokoonpanolle iproperties kohdassa part number: 100 ja description: gyroskooppi. Teee kokoonpanopiirustus, jossa on riittävää määrä kohtisuoria kuvantoja ja mitoita päämitat (korkeus, leveys ja pituus). Lisää kokoonpanon työpiirustukseen yksi 3D-kuvanto (isometrinen).

2 ovat Oulussa Sivu 2(5) Teee gyroskoopin kokoo onpanosta räjäytyskuva ja -piirustus. Tallenna räjäytyskuva ja -piirustus nimellä gyroskoopin räjäytys. Täytä otsikkotaulussa nimeksi Gyroskoopin räjäytys ja numeroksi 200. Piirustukset: Käytää työpiirustuksiin valmista piirustuspohjaa nimeltään: Taitaja2010.idw. Tee jalustasta, kokoonpanosta ja räjäytyskuvastaa piirustukset, joissa on tarvittava määrä: 2D-kuvantoja (projektioita), 3D-kuvantoja, leikkauksia sekä tarvittavat mitat. Kokoonpanopiirustukseen lisätään vain päämitat. Lisää osanumerointi ja osaluettelo kokoonpanopiirustukseen ja räjäytyspiirustukseen. Kokoonpanon työpiirustuksessa olevassa osaluettelossa sarakkeina ovat: osa kpl (määrä) osan nimi (nimitys, mater riaalit, mitat ) piirustusnumero (numero / viite) Lisäää otsikkotauluihin seuraavat tiedot: suunnittelija päivämäärä mittakaavaa piirustuksen nimi piirustuksen numero teksti Taitaja 2010 ( yritys-kohtaan) Tulostus: Tulosta seuraavat piirustukset mustavalkoasetuksilla: jalusta, kokoonpano ja räjäytyspiirustus. Tulostus paperikokoon A4/A 3 lomakepohjan mukaan. Hyväksy valitsemasi tuloste omallaa nimikirjoituksellasi ennen kuin luovutat tulosteen. Tallenna tiedosto annettujen ohjeiden mukaan. HUOM. Tämä ei ole varsinainen kilpailutehtävä. finaalissa. Se julkaistaan vasta

3 ovat Oulussa Sivu 3(5)

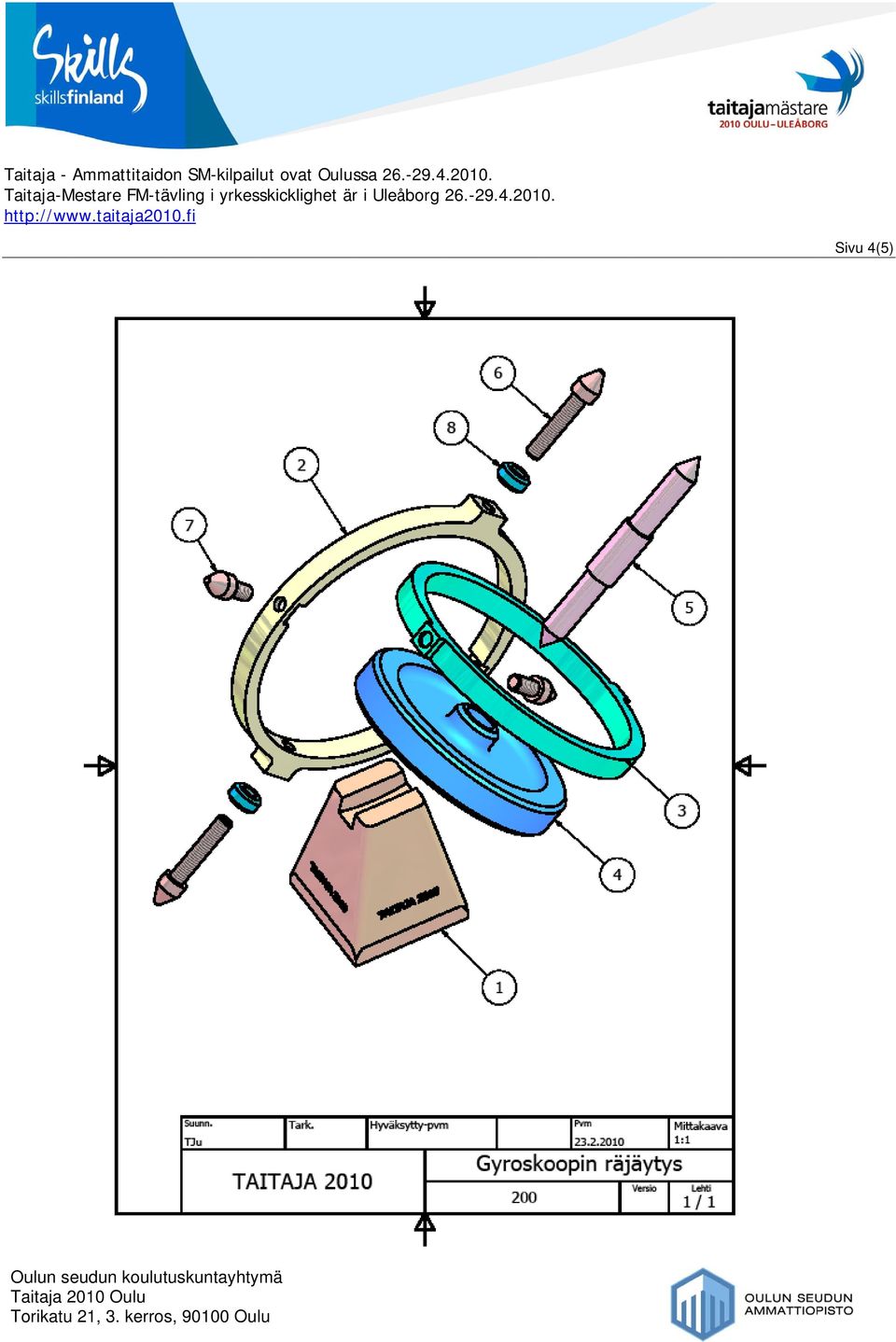

4 ovat Oulussa Sivu 4(5)

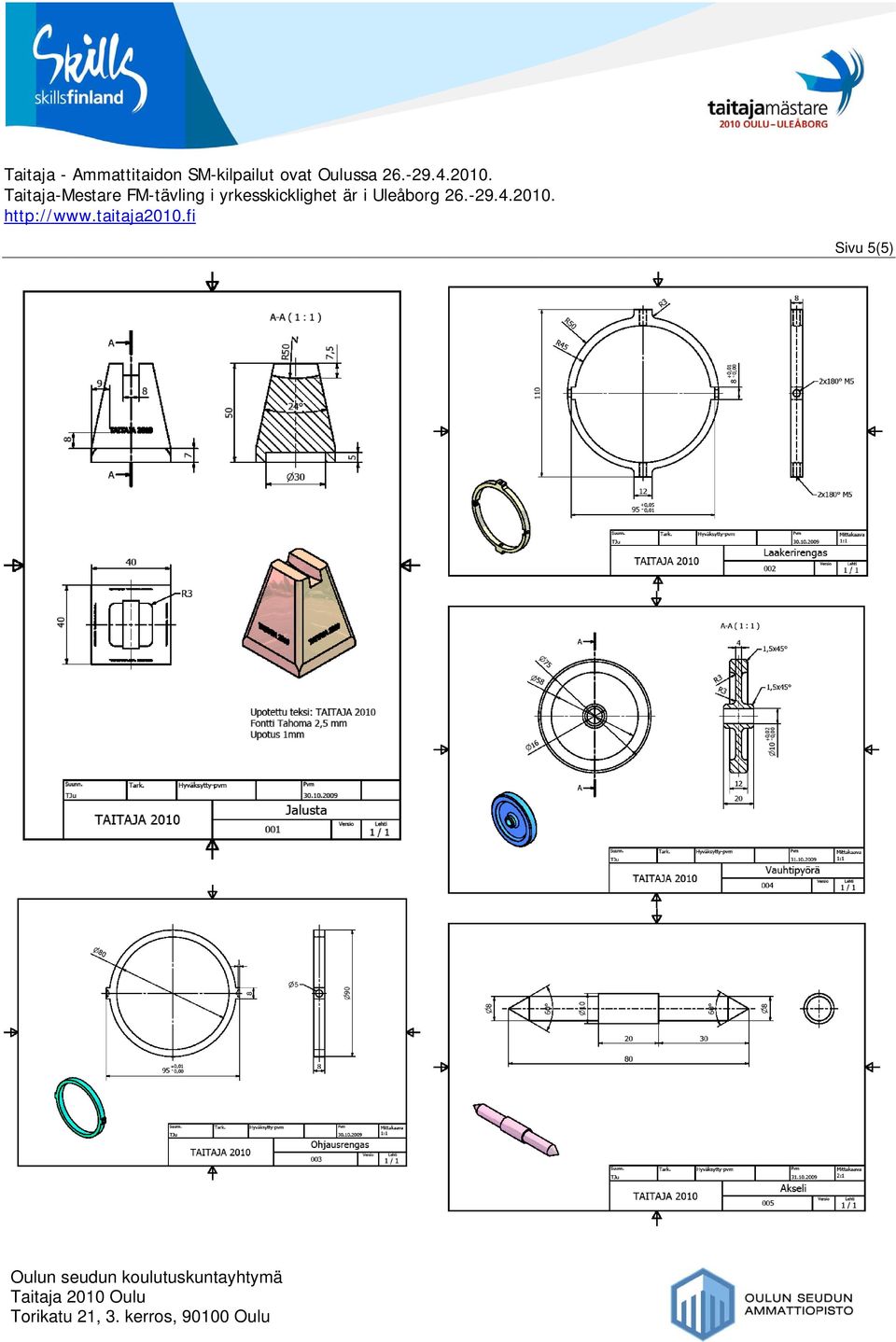

5 ovat Oulussa Sivu 5(5)
