1 A Koneenpiirustus ja CAD KONEENSUUNNITTELU 5 op. Luennot Tapio Korpela huone: Teknillinen tiedekunta 3 krs. Koneensuunnittelu, huone TF Tapio.Korpela@ oulu.fi Puh.: Role of human subjects in experimental evaluation (From Gary Larson)

2 D C B A A A-A 0,06 A Ra 0,2 3 B-B H6 Ra 0,2 Ra 0,2 132 ± B B Ra 0,2 2 Osa Piirustusnumero Tavaratunnus A Muottitae B1022 A 17 X5CrNiMo Osan tai kokoonpanoryhmän Standardi Muoto, malli, määrä Laatu Kpl nimitys YLEISTOLERANSSI MITTAKAAVA TUOTE LIITTYY 1:1 Kiertokanki 1 PIIRT. Tapio Korpela 1 PVM. TARK XXX Konetekniikka PAINO (kg) PVM. XXX This drawing is our property; it can't be reproduced or communicated without our written agreement. D A

3 464101A Koneenpiirutus ja CAD Machine Drawing and CAD Laajuus: 5 op /133 tuntia opiskelijan työtä Opetuskieli: Suomi / Finnish, can be completed in English as a book examination Ajoitus: Opintojakso järjestetään syyslukukaudella periodilla ja harjoitustyö tehdään 2.periodilla. Suositeltava suoritusajankohta on 1. vuoden syksy. Osaamistavoitteet: Opintojakson suoritettuaan opiskelija osaa lukea koneenpiirustuksia ja osaa laatia niitä standardeilla määriteltyjen kuvausmenetelmien, merkintöjen ja mitoituksen avulla valmistettavan osan tai kokoonpanon esittämiseksi yksikäsitteisesti ja tarkoituksenmukaisesti. Opiskelija kykenee mallintamaan osat ja kokoonpanot sekä laatimaan niistä piirustukset myös kurssissa opetettavalla tietokoneavusteisen suunnittelun järjestelmällä. Sisältö: Koneenpiirustuksen tarkoitus; Kappaleiden kuvaaminen ja mitoitus, muotoilu ja valmistusnäkökohdat; Keskeisten koneenosien piirustustekninen esittäminen; Hitsausmerkinnät, toleranssit ja pintamerkit; Kaavioesitykset. Tietokoneavusteisen suunnittelun järjestelmä, osien ja kokoonpanojen mallintaminen sekä piirustusten laatiminen Cad -ohjelmiston avulla. Järjestämistapa: Lähiopetus Toteutustavat: Luento-opetus 34 h / harjoitukset 32 h / tietokoneharjoitukset 20 h / harjoitustyö 53 h. Harjoitukset tehdään ryhmätyöskentelynä ja harjoitustyö itsenäisesti. Kohderyhmä: Konetekniikan koulutusohjelman kandidaattivaiheen opiskelijat. Esitietovaatimukset: Yhteydet muihin opintojaksoihin: Opintojakso on itsenäinen kokonaisuus eikä se edellytä muita samanaikaisesti suoritettavia opintoja. Oppimateriaali: Pere, A.: Koneenpiirustus 1 & 2, Kirpe Oy, Espoo; Muu kirjallisuus ilmoitetaan luentojen yhteydessä. Suoritustavat ja arviointikriteerit: Lopputentti, tuntiharjoitukset ja harjoitustyö. Loppuarvosanassa tentillä on painokerroin 0,5 ja tuntiharjoituksilla 0,25 sekä harjoitustyöllä 0,25. Arviointiasteikko: Opintojaksolla käytetään numeerista arviointiasteikkoa 1-5. Numeerisessa asteikossa nolla merkitsee hylättyä suoritusta. Vastuuhenkilö: yliopisto-opettaja Tapio Korpela Työssäoppimista: Ei Lisätiedot: -

4 KONETEKNIIKAN OSASTO Koneenpiirustuksen oppikirjan tilauslista syksy HUOM! TILAUS ON SITOVA! Tilaan Koneenpiirustus kurssissa keskeisenä lähdekirjana käytettävän kirjan: Aimo Pere; KONEENPIIRUSTUS 1&2 (2016) (2009) ; hintaan 80,00 70,00 e Nimi TEKSTATEN ja puhelinnumero Nimikirjoitus Teemu Teekkari Teemu Teekkari

5 464101A Koneenpiirustus ja CAD Machine Drawing and CAD Luentojen sisältö ja alustava luentoaikataulu Tapio Korpela Viikko Aihe Lähde 37 Tekniset piirustukset ja niiden merkitys, teknisten Pere, 1. ja 2. kpl piirustusten ryhmittely 37 Standardit, piirtämisvälineet ja tarvikkeet. Viivat, tekstit Pere, 2. ja 3. kpl 38 Projektiot ja aksonometria Pere, 4. ja 26. kpl 39 Luonnosten ja piirustusten laadinnasta, leikkaukset, mittasuhteet. Mitoitus Pere, 5., 16. ja 17. kpl 40 Kierteet, ruuvit, mutterit, hammas- ja ketjupyörät, ketjut, Pere, 8.,9.,10.,11. vierintälaakerit, jouset ja voimansiirtoelimet, 12.,13.,14.,15. kpl Kaaviopiirustuksista (Instrumentoinnin, hydrauliikan ja pneumatiikan toimintakaaviot, putkistopiirustukset) 41 Pintamerkinnät ja hitsausmerkinnät Pere,19. ja 21. kpl 42 Toleranssit ja sovitteet Pere, 20. kpl 44 Yleistoleranssit Pere, 20. kpl 45 Geometriset toleranssit Pere, 20. kpl 46 Yleistietoa eräistä metalleista ja niiden tunnuksista Pere, 27. kpl

6 Luennoilla jaettavat luentosivut (vain pääkohtia luentoaineistosta!) löytyvät NOPPA -järjestelmästä: Pyrin lisäämään ne aina ennen käsiteltävän asian luentokertaa. Maanantain luentosivut edellisen viikon perjantaina ja torstain luennon sivut ed. keskiviikkona. Sivut löytyvät kohdasta luennot ja niiden avaamiseen tarvittava salasana ilmoitetaan luennolla.

7 464101A Koneenpiirustus ja CAD Machine Drawing and CAD I ja II periodi: - Luennot (Ma ja To) - Viikkoharjoitukset (Ke ja Pe) - Ryhmäkohtaiset CAD harj. (Ma, Ke, Pe) - Harjoitustyö jaetaan II perodin aikana Viikkoharjoitusten sisältö ja alustava aikataulu Eino Antikainen Lassi Keränen Keskiviikko ( I ja II periodi, ) aika: paikka: klo PR104 PR105 Ohjattuja yhteisiä harjoituksia: edellisen perjantain harjoitustehtävien palautus ja läpikäynti, kurssiin ja harjoitustöihin liittyviä esimerkkitehtäviä. (ei arvostella) Perjantai (I ja II periodi, ) aika: klo paikka: IT115 Henkilökohtaisia harjoitustehtäviä: tehdään harjoitusaikana ja palautetaan nimellä varustettuna harjoituksen pitäjälle harjoitustehtävät arvostellaan kokonaisarvosana muodostuu tentistä (max. 60p), harjoitustyöstä (max. 30p) ja henkilökohtaisista harjoitustehtävistä (max. 30p). Harjoitustyö Ryhmäkohtainen käytettävällä CAD/CAM järjestelmällä laadittava harjoitustyö jaetaan 2. periodin aikana ja sen palautusaikataulusta sovitaan työn jakamisen yhteydessä. Harjoitusosuuden hyväksyminen - arvosteltavista viikkoharjoituksista on kerättävä vähintään 50% harjoitustehtävien maksimipistemäärästä (=15p), jotta pääsee tekemään harjoitustyötä, harjoitustyön suorittaminen hyväksyttävästi Keskeistä harjoitustyössä on annetun todellisen kokoonpanorakenteen osien ja kokoonpanon 3D-CAD mallintaminen ja mallipohjaisten kokoonpano- ja työpiirustusten laadinta. Harjoitustyössä laaditaan seuraavat dokumentit: - Osien ja kokoonpanon 3D-mallit, - Kokoonpanopiirustus, - Kokoonpanon osaluettelo sekä - Työpiirustukset kokoonpanon muodostavista osista.

8 464101A Koneenpiirustus ja CAD Machine Drawing and CAD CAD - harjoitukset Tapio Korpela Ohjatut CAD-harjoitukset pidetään lukujärjestyksen mukaisesti tietokoneluokassa TF331. Tietokoneluokan rajoitetun työasemamäärän takia kurssilaiset jakaantuvat kolmeen ryhmään, joille kullekin pidetään sama viikoittainen CAD-harjoitus eri aikoina (ryhmä 2, MA, klo 14:15-16:00; ryhmä 1, KE, klo 14:15-16:00 ja ryhmä 3, PE, klo 14:15-16:00). Ensimmäisellä harjoituskerralla perehdytään tietokoneavusteisen 3D-mallintamisen perusperiaatteisiin ja tutustutaan kurssilla käytettävään CAD/CAM-järjestelmään. Seuraavilla harjoituskerroilla pyritään soveltamaan käytettävää CAD-järjestelmää kullakin viikolla luennoissa ja viikkoharjoituksissa käsiteltäviin teemoihin. Toisella periodilla jaettava harjoitustyö laaditaan kurssissa käytettävällä CAD/CAM järjestelmällä.

11 B Tapio Korpela 2013 Mittakaava: 1:5 B(4:5) A(4:5) A C C(4:5)

12 H G 7 F E D 8 C B A DESIGNED BY: Tapio Korpela DATE: CHECKED BY: DATE: SIZE A2 XXX XXX SCALE WEIGHT (kg) DRAWING NUMBER SHEET 1:4 Pinnapyora Koneensuunnittelu/Oy This drawing is our property; it can t be reproduced or communicated without our written agreement. 1/1 I H G F E D C B A _ 1 H G B A

D C B A 4 4 Ra 0,2 R3 2 1 13 22 3 3 2 2 1:1 Osa Piirustusnumero Tavaratunnus 30 PL2 E295 Osan tai kokoonpanoryhmän Standardi Muoto, malli, määrä Laatu Kpl nimitys YLEISTOLERANSSI MITTAKAAVA TUOTE

16 D C B A 4 4 Ra 0,2 R :1 Osa Piirustusnumero Tavaratunnus 30 PL2 E295 Osan tai kokoonpanoryhmän Standardi Muoto, malli, määrä Laatu Kpl nimitys YLEISTOLERANSSI MITTAKAAVA TUOTE LIITTYY 1 PIIRT. PVM. TARK. PVM. XXX XXX 5:1 PAINO (kg) XXX Konetekniikka This drawing is our property; it can't be reproduced or communicated without our written agreement. Laakeripusla D A

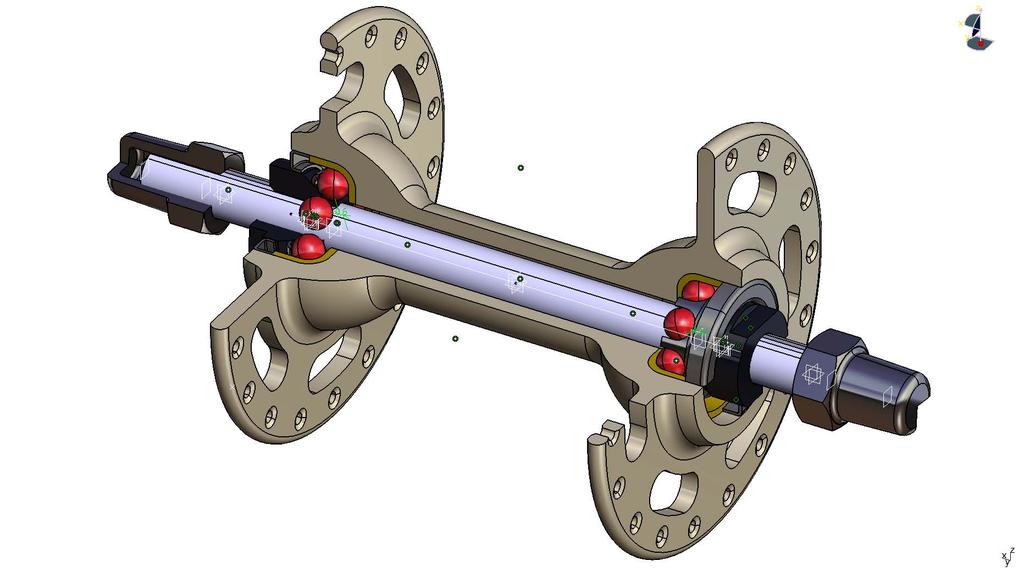

18 D C 3 4 B A Kuulapidin Suojaholkki 2 6 Tulppamutteri DIN 1587-M Etuakseli Laakeri 2 3 Kuula SKF RB-5 EN Laakeripusla Runko 1 Osa Piirustusnumero Tavaratunnus Osan tai kokoonpanoryhmän Standardi Muoto, malli, määrä Laatu Kpl nimitys 2 YLEISTOLERANSSI MITTAKAAVA TUOTE LIITTYY 2:1 Polkup. Eturatas p:no:10a p:no:12bw Napa 1 PIIRT. PVM. TARK. PVM. Tapio Korpela XXX XXX PAINO (kg) XXX Konetekniikan osasto This drawing is our property; it can't be reproduced or communicated without our written agreement D A

20 Pere, A.; Koneenpiirustus 1&2 PIIRUSTUKSIEN MERKITYS puhekieleen verrattavissa oleva kansainvälinen symboliikka vaadittujen tuoteominaisuuksien muuttaminen käytettävissäolevilla valmistusmenetelmillä toteutettaviksi osa- ja kokoonpanorakenteiksi, jotka kuvataan yksiselitteisesti teknisillä piirustuksilla piirustusten symboliikka vahvasti standardoitu (sekä kansainvälisesti, että kansallisesti) täytyy tuntea myös perusteita valmistustekniikoista ja eri rakennevaihtoehtojen kustannusvaikutuksia

21 Pere, A.; Koneenpiirustus 1&2 1.3 Koneenpiirustuksien ryhmittely Riippuen siitä, mitkä seikat valitaan ryhmittelyperusteiksi, koneenpiirustukset voidaan ryhmitellä monella tavalla. Piirustukset voidaan ryhmitellä mm. seuraavien perusteiden mukaan: esitystapa - luonnokset (käsivarainen, lyijykynä) - piirustukset (CAD-tulostus) käyttötarkoitus - työpiirustus tarjouspiirustus käyttöohjepiirustus kuljetusta varten laadittu piirustus pakkauspiirustus patenttipiirustus sisältö - osan piirustus osakokoonpanopiirustus kokoonpanopiirustus toimintakaaviot
