Muotin kiinnittäminen

Transkriptio

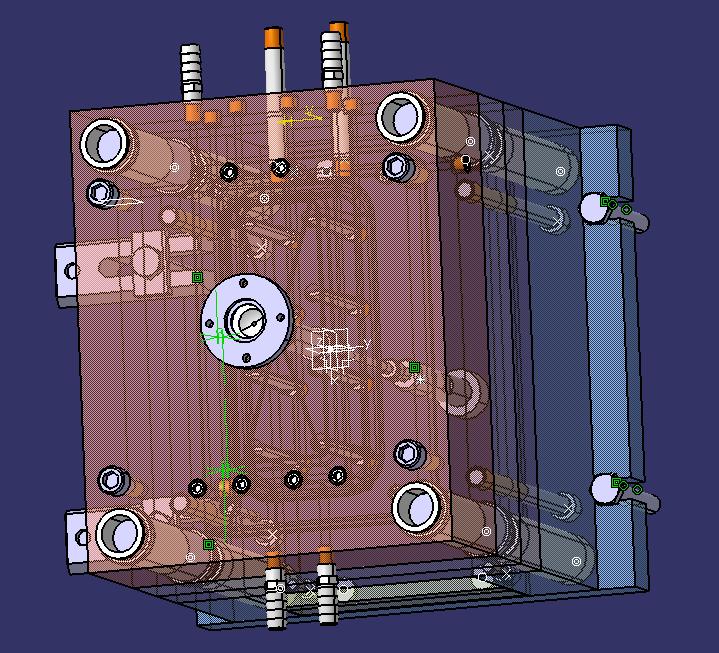

1 Muotin kiinnittäminen Tampereen teknillinen yliopisto Tuula Höök Teoriatausta Muotin perusrakenne Muotin standardiosat Kone ja laiteympäristö CAD työkalut harjoituksessa Muotin kiinnittäminen Työvaiheet Harjoituksessa suunnitellaan ja mallinnetaan muotin ja ulostyöntöjärjestelmän kiinnitykset valmiiseen muottikokoonpanoon. Muotissa on jäähdytyskanavien liittimet paikoillaan. Ne täytyy huomioida kiinnitys ja nostokomponentteja sijoitellessa. 1. Avaa zip tiedosto start_clamping_catia.zip ja pura se. 2. Avaa CATIA product tiedosto starting_mould_assembly.catproduct. 3. Valitse muotille sopivan kokoinen ruisku tai painevalukone ja hae koneen pöytäkuvat. Tarkista pöytäkuvista, mahtuuko muotti aisojen välistä. Jos ei, kokeile suurempaa konetyyppiä. 4. Vertaa muottiin asetetun kohdistusrenkaan mittoja koneen pöytäkuviin. Vaihda rengas tarvittaessa. Muotin ulostyöntöpuolelle voidaan myös laittaa kohdistusrengas, mutta useimmissa tapauksissa riittää ja on jopa parempi, että rengas on vain muotin kiinteässä puoliskossa. 5. a) Jos sinulla on käytännön tietoa valukoneen rakenteesta tai mahdollisuus käydä tutkimassa olemassa olevia koneita, ota selville, millä tavoin koneen ulostyöntöjärjestelmä kiinnitetään muottiin. Käytä myös teoria aineistoja apunasi. Mallinna muottiin tarvittavat taskut, reiät ja kierteet liitoskomponentteja varten. 5. b) Pelkistä konevalmistajien esitteistä on hankala selvittää ulostyönnön kiinnityksen tarkkaa rakennetta. Jos olet niiden varassa, kokoa jokin toimivan tuntuinen ratkaisu CATIA:n kirjastosta löytyvillä komponenteilla. Ruiskuvalumuotissa on useimmiten ulostyöntötanko, joka kiinnitetään koneen ulostyöntösylinterin päässä olevaan liitososaan pultilla. Tangosta voidaan tehdä jousipalautteinen tai jättää se koneen toiminnoin palautuvaksi. (Katso kuvat työohjeen lopussa.) Ulostyöntötanko löytyy valikosta Insert Ejection Components KnockOut, jousia valikosta Insert Miscellaneous Components Spring. Mold Tooling Design Ejection Components Miscellaneous Components Part Design Pocket Assembly Design Existing component with positioning Manipulate Coincident, Angle, Offset Tools Macro Jos työkalujen käytössä tulee ongelmia, yritä löytää ratkaisu CATIA Help tiedostoista. Painevalumuotti kiinnitetään neljällä ulostyöntötangolla. Koneen hydrauliikka palauttaa ulostyönnön lähes kaikissa konemalleissa. Sekä ruisku että painevalukoneissa voi olla myös jokin pikakiinnitysjärjestelmä. Muotin kiinnittäminen 1

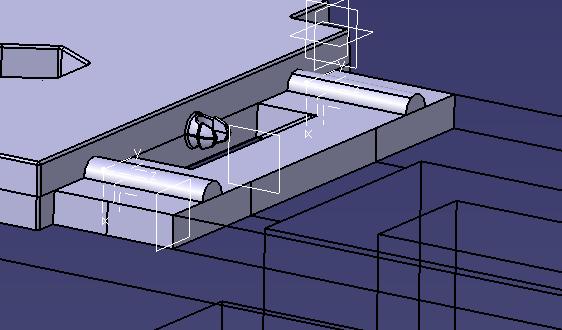

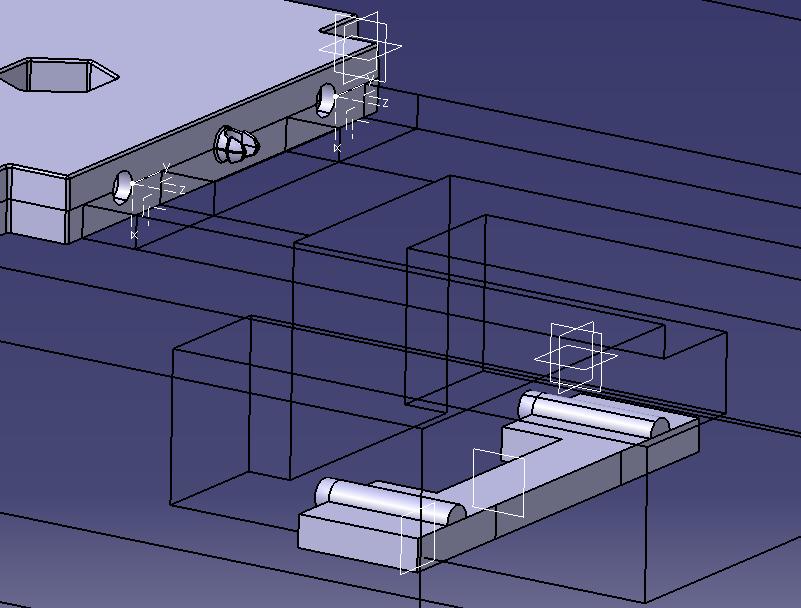

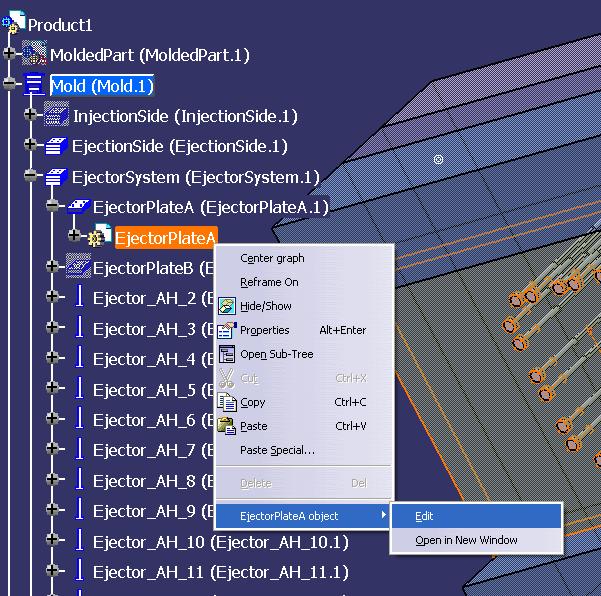

2 6. Tee muottiin joko pulttikiinnitys tai kiinnitys festiraudoilla. Pulttikiinnitystä varten sinun täytyy mallintaa urat valukoneen pöydissä olevien kiinnitysreikien tai kiinnitysurien kohdalle. Tarkista valukoneen pöytäkuvista kiinnitysreikien koko ja sijainti. Mallinna urat Part Design työskentelytilassa. Siirry Part Design työskentelytilaan valitsemalla hiiren oikealla painikkeella Clamping(/Setting)Plate Clamping(/Setting)Plate Object Edit. Tai tuplaklikkaa Clamping(/Setting)Plate. Käytä Clamping(/Setting)Plate (Clamping(/Setting)Plate.1) objektin alla olevaa objektia (Katso kuva vasemmalla). Hae sopivan kokoiset pultit CATIAN kirjastosta tai käytä festirautakokoonpanossa olevia pultteja. Festirautojen mallit haetaan jostakin ilmaisesta www komponenttikirjastosta (esimerkiksi Part Server, tai muotin standardiosavalmistajien sähköisistä luetteloista. Part Server toimittaa komponenttien mallit makroina. Katso ohje makrojen käyttämiseen CAD Pikaoppaasta. Festiraudat tai pultit tuodaan kokoonpanoon ja sidotaan paikoilleen Assebly Design työskentelytilassa ( Start Mechnanical Design Assembly Design ): Käytä komponentin tuomiseen Insert Existing Component with Positioning toimintoa. Käytä komponenttien siirtämiseen Manipulate toimintoa ( Edit Move Manipulate ). Sitominen tehdään esimerkiksi Insert Coincidence, Insert Offset tai Insert Angle toiminnoilla. Jos muottikokoonpanossa olevat jäähdytyskanavien liitokset tai muut jäähdytykseen kuuluvat komponentit estävät sijoittamasta kiinnitysrautoja, tee tarvittavat muutokset. 7. Aseta lopuksi nostosilmukat paikoilleen. Nostosilmukoita tarvitaan niin paljon, että muotti pysyy tasapainossa. Muotin alapuolelle on hyvä valmistaa yhdet kierrereiät nostosilmukoita varten, jos muotti on hyvin isokokoinen. Näihin reikiin voidaan tarvittaessa kiinnittää nostosilmukat ja kääntää muotti. Kiinnitys festiraudoilla Kiinnitys pulteilla (muotin oikea reuna) Muotin kiinnittäminen 2

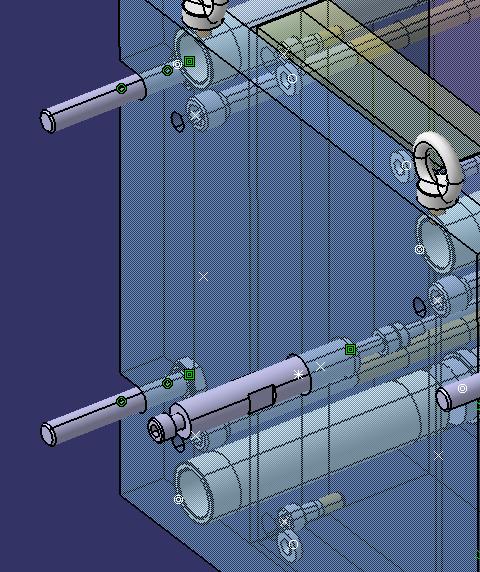

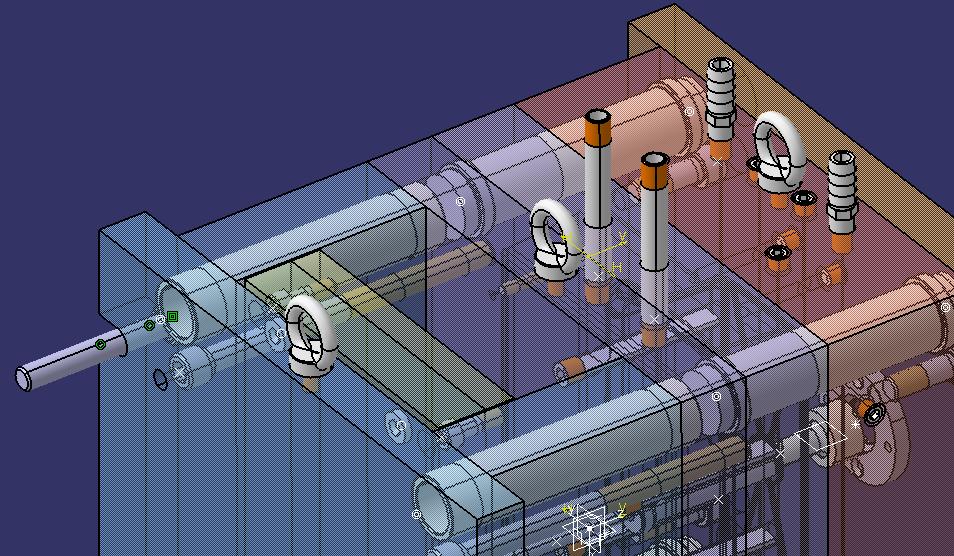

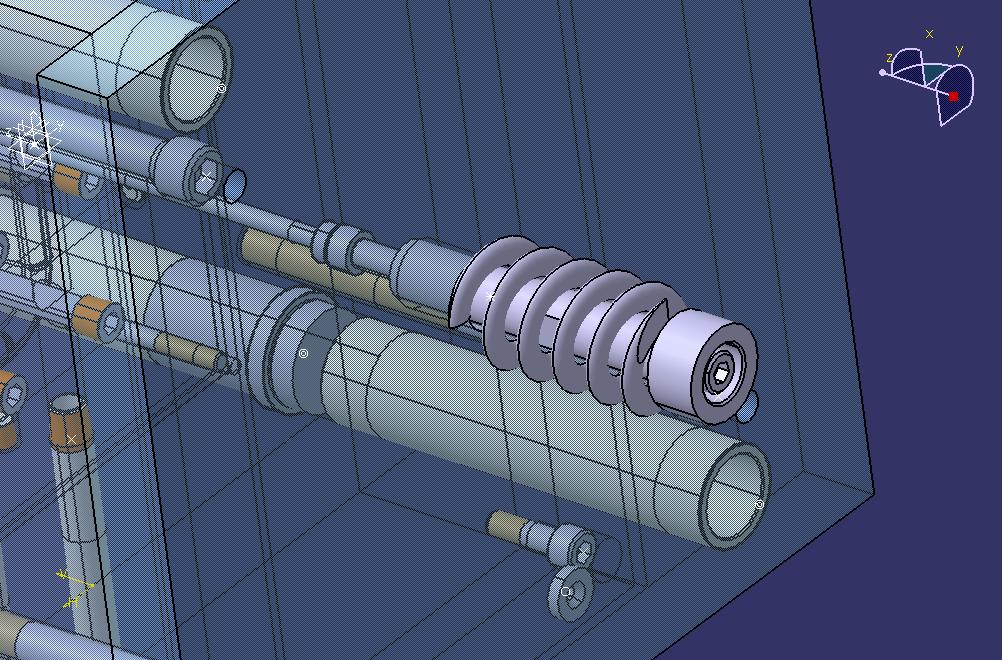

3 Ulostyöntötanko ilman palautusjousta. Jousipalautteinen ulostyöntötanko. Keernapuoli Pesäpuoli Silmukkaruuvit muotin nostamista varten, pienikokoinen muotti, silmukkaruuvit keskellä. Silmukkaruuvit isokokoisessa muotissa. Muotin kiinnittäminen 3

4 Tavoitteet oppimiselle Muotin kiinnittämiseen liittyvät yksityiskohdat Opiskeltavat CAD työkalut Mold Tooling Design: Ejection Components, Miscellaneous Components Part Design: Pocket Assembly Design: Existing component with positioning, Manipulate, Coincident, Angle, Offset Tools: Macro Arviointi Hyväksytty Muotissa on kaikki työohjeessa luetellut komponentit ja yksityiskohdat Erinomainen Muotissa on kaikki työohjeessa luetellut komponentit ja yksityiskohdat Mitoitus on tehty jonkin olemassa olevan valukoneen teknisen spesifikaation mukaan Valinnat on dokumentoitu hyvin Muotin kiinnittäminen 4

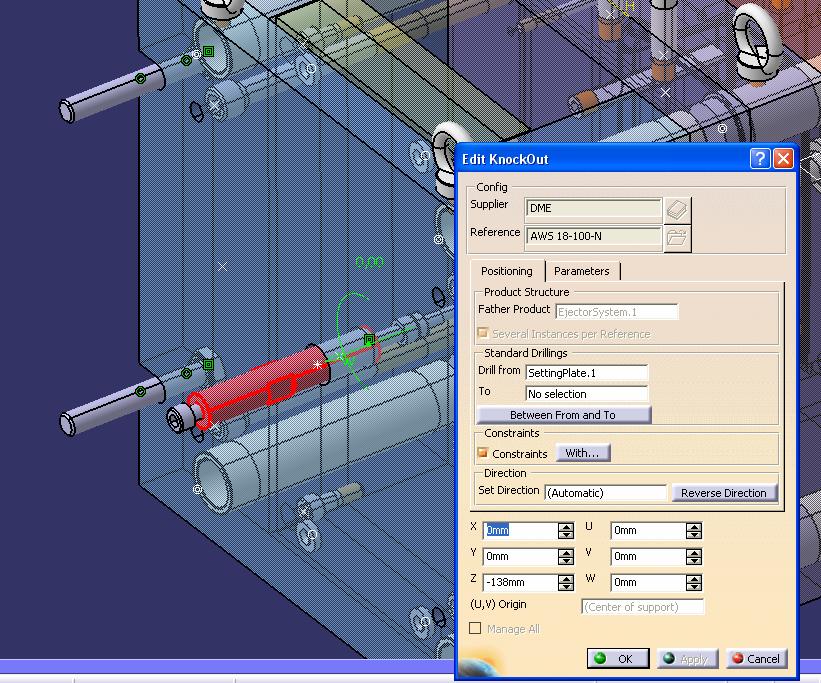

5 CAD Pikaopas Injection components Mold Tooling Design Insert Ejection Components Liittää ulostyönnössä tarvittavat osat muottikokoonpanoon. Samalla työkalulla voidaan mallintaa komponenttien asennusreiät asettamalla Standard Drillings kohtaan parametriksi työstettävät laatat. Miscellaneous components Mold Tooling Design Insert Miscellaneous Components Liittää muottikokoonpanoon käyttäjän itse määrittelemiä komponentteja, silmukkaruuvit ja jouset. Makro Mold Tooling Design Tools Macro Macros Valitse painikkeista Select ja hae makro. Valitse sen jälkeen Run. CATIA kysyy nyt, mihin komponentti tallennetaan. Kirjoita haluamasi hakemistopolku ruutuun ja paina OK. Muotin kiinnittäminen 5

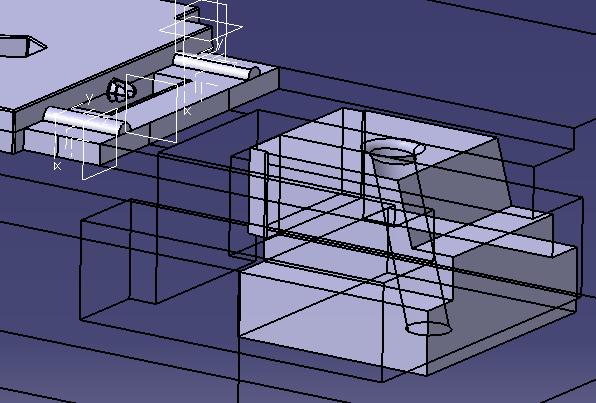

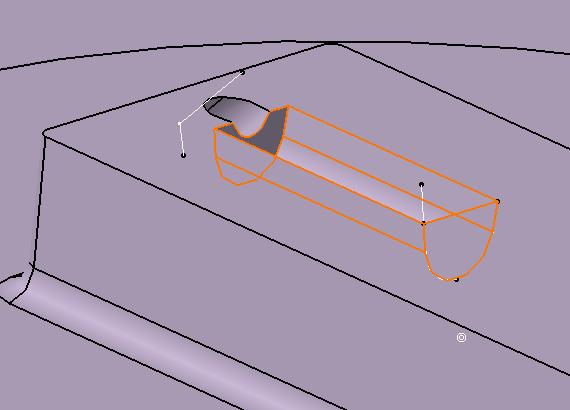

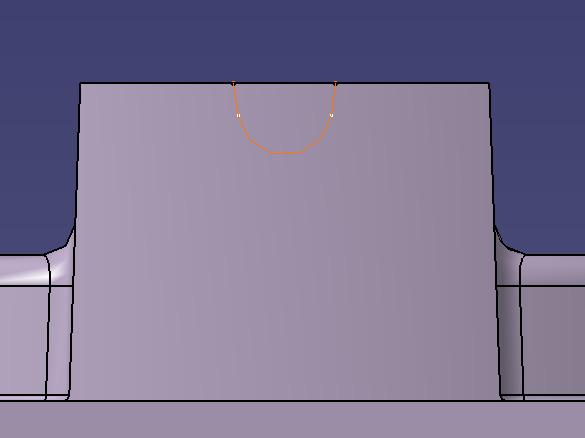

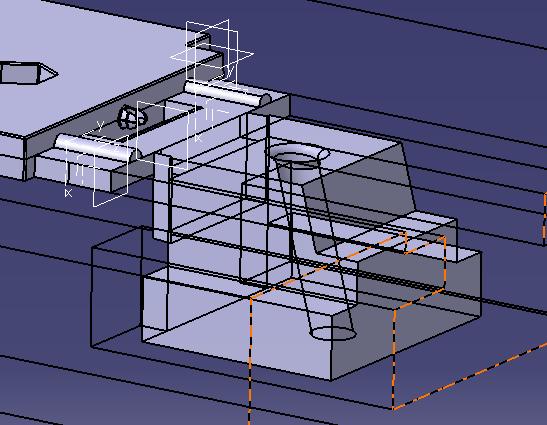

6 Manipulate/Snap Assembly Design Edit Move Manipulate/Snap Manipulation ja Snap toimintoja käytetään kappaleiden liikuttamiseen kokoonpanossa. Manipulation liikuttaa kappaleita akseleiden suhteen. Snap toiminnolla kappaleita voidaan liikuttaa kohdakkain ilman sidoksia. Coincidence/Angle/Offset Coincidence, Angle ja Offset toiminnoilla sidotaan kokoon Assembly Design Insert panon osia tai alikokoonpanoja Coincidence/ Angle/ toisiinsa eri tavoin. Alikokoon Offset panon sisällä olevat osat voidaan liittää toisiinsa valitsemalla alikokoonpano käsiteltäväksi objektiksi. Valitse oikea taso. Pocket Part Design Insert Sketch Based Features Pocket Pocket työkalulla voidaan kappaleesta poistaa materiaalia pursottamalla profiilia kappaleen sisällä. Muotin kiinnittäminen 6
