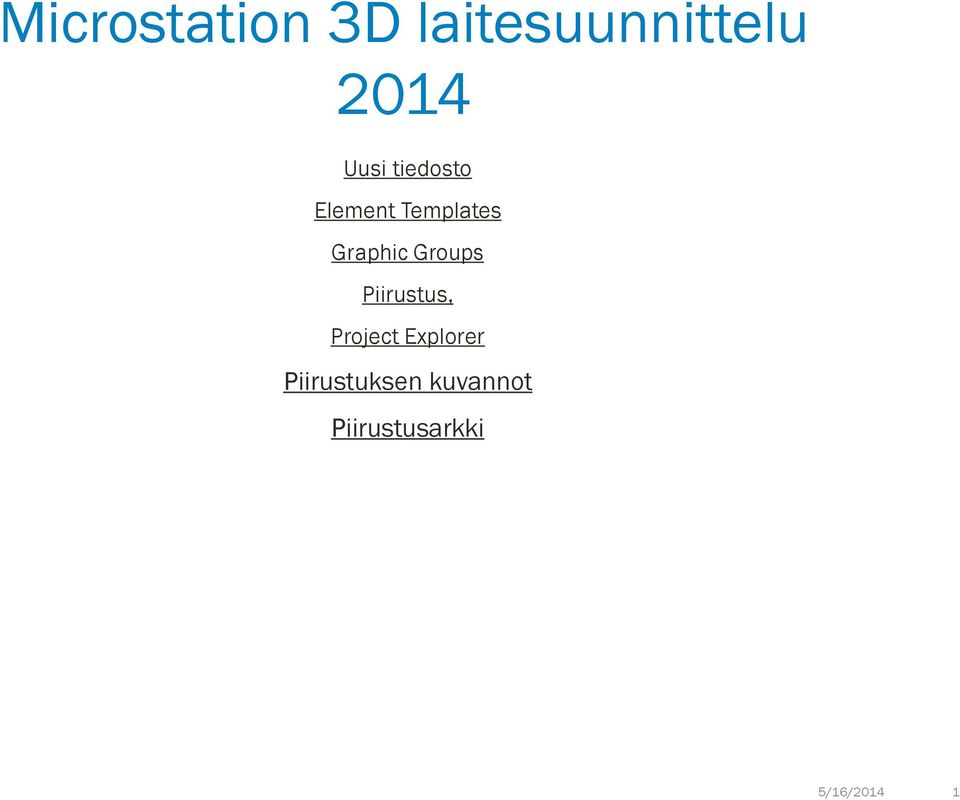

1 Microstation 3D laitesuunnittelu 2014 Uusi tiedosto Element Templates Graphic Groups Piirustus, Project Explorer Piirustuksen kuvannot Piirustusarkki 5/16/2014 1

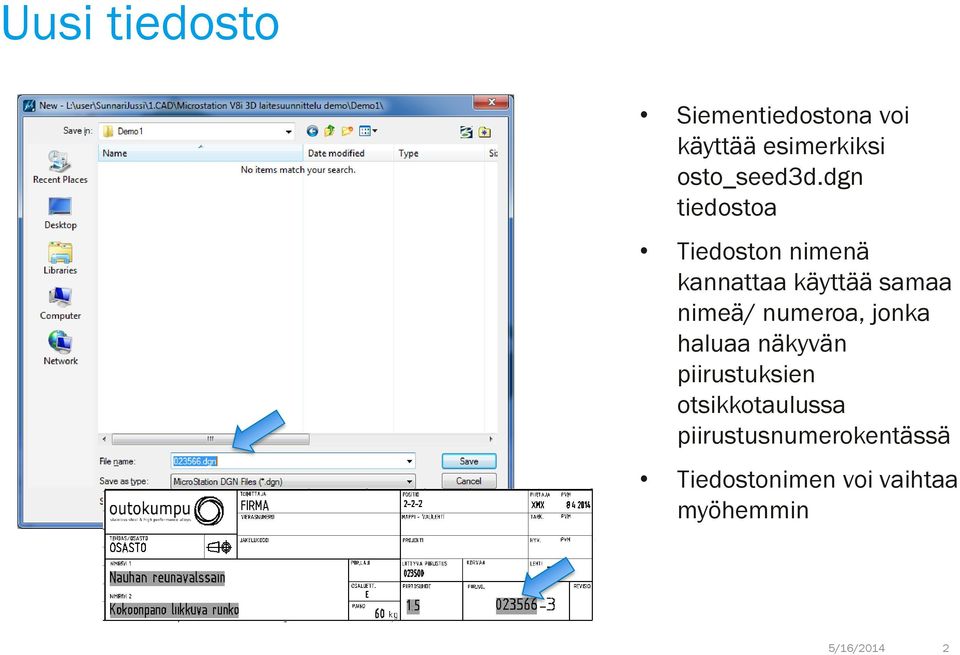

2 Uusi tiedosto Siementiedostona voi käyttää esimerkiksi osto_seed3d.dgn tiedostoa Tiedoston nimenä kannattaa käyttää samaa nimeä/ numeroa, jonka haluaa näkyvän piirustuksien otsikkotaulussa piirustusnumerokentässä Tiedostonimen voi vaihtaa myöhemmin 5/16/2014 2

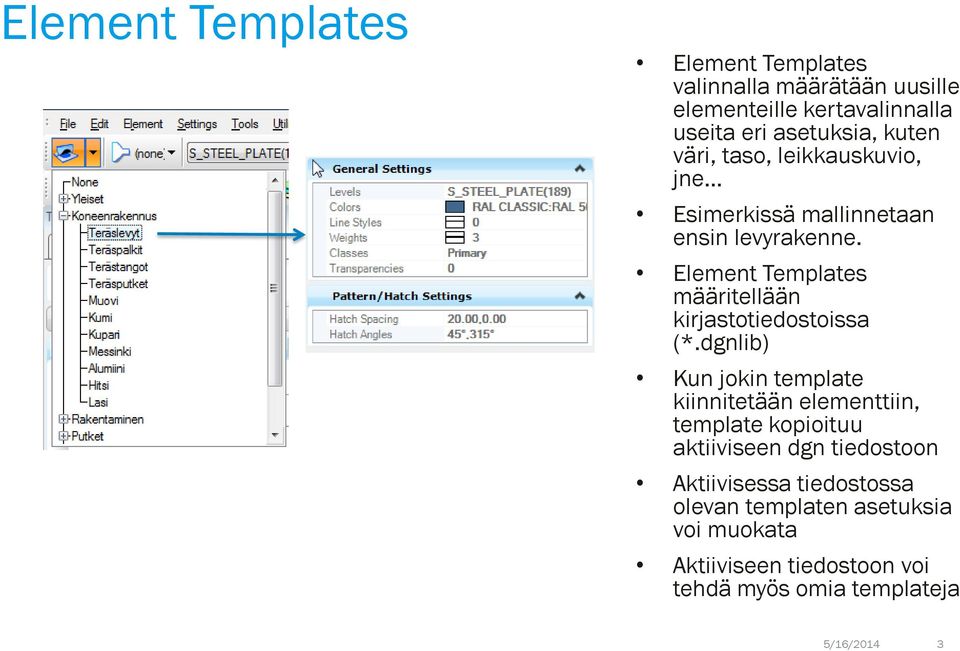

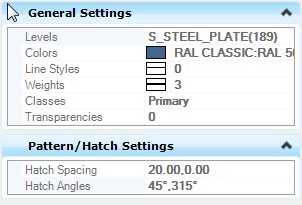

3 Element Templates Element Templates valinnalla määrätään uusille elementeille kertavalinnalla useita eri asetuksia, kuten väri, taso, leikkauskuvio, jne Esimerkissä mallinnetaan ensin levyrakenne. Element Templates määritellään kirjastotiedostoissa (*.dgnlib) Kun jokin template kiinnitetään elementtiin, template kopioituu aktiiviseen dgn tiedostoon Aktiivisessa tiedostossa olevan templaten asetuksia voi muokata Aktiiviseen tiedostoon voi tehdä myös omia templateja 5/16/2014 3

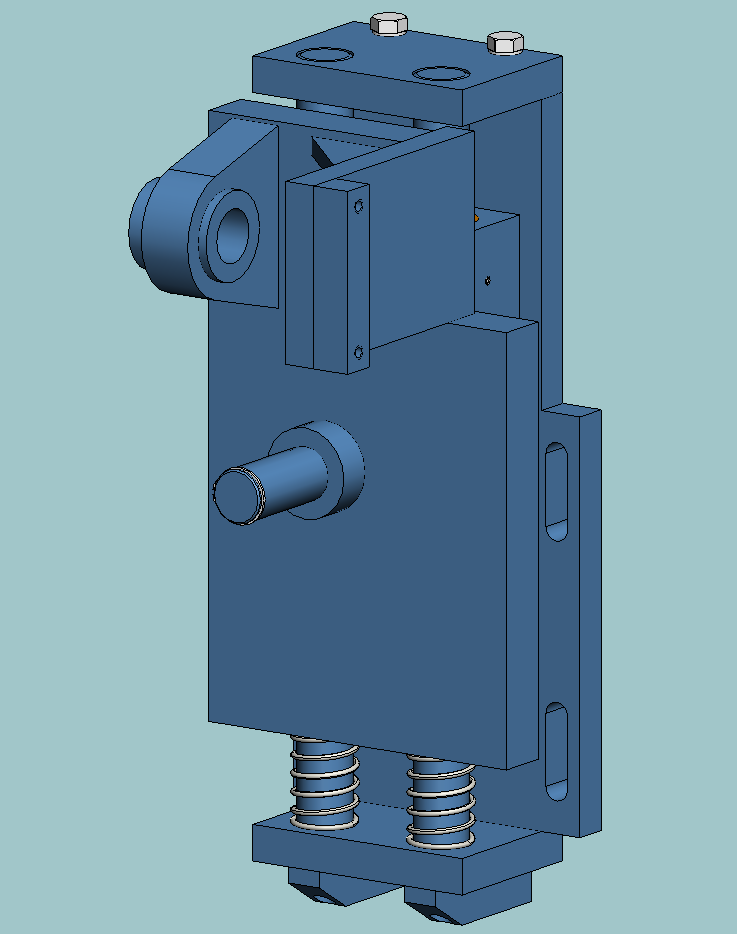

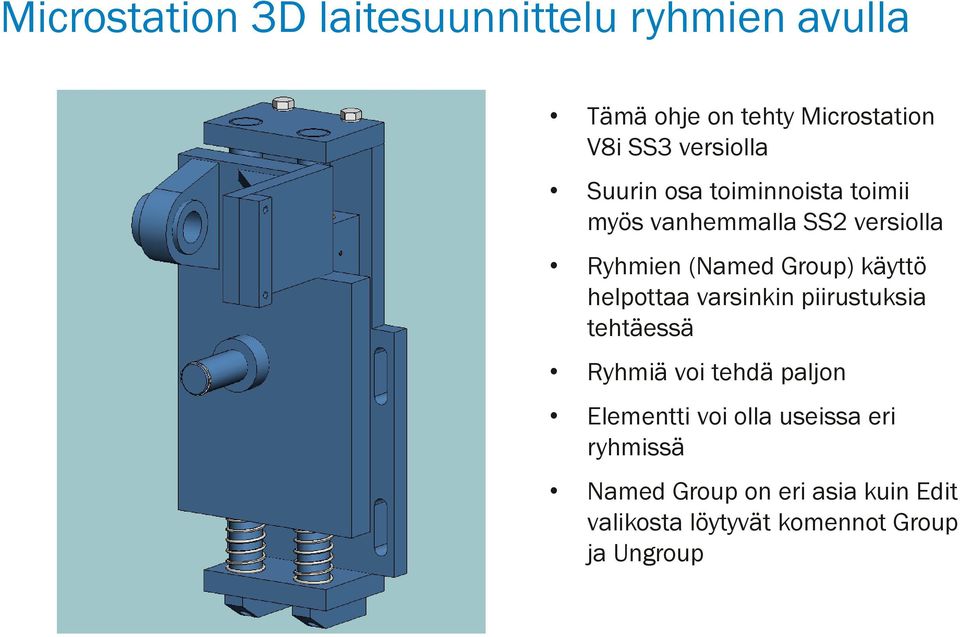

4 Microstation 3D laitesuunnittelu ryhmien avulla Tämä ohje on tehty Microstation V8i SS3 versiolla Suurin osa toiminnoista toimii myös vanhemmalla SS2 versiolla Ryhmien (Named Group) käyttö helpottaa varsinkin piirustuksia tehtäessä Ryhmiä voi tehdä paljon Elementti voi olla useissa eri ryhmissä Named Group on eri asia kuin Edit valikosta löytyvät komennot Group ja Ungroup 5/16/2014 4

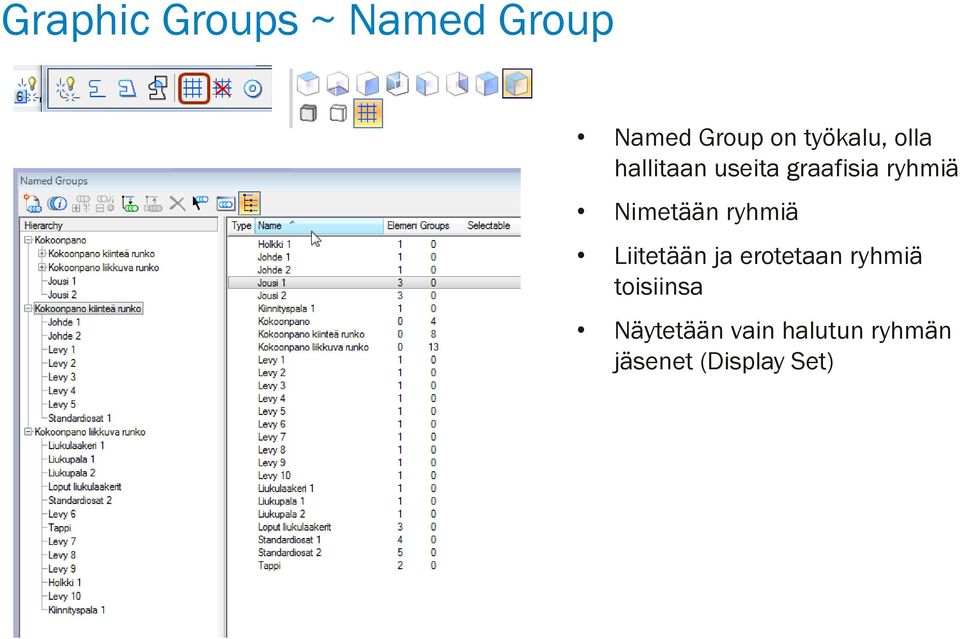

5 Graphic Groups ~ Named Group Named Group on työkalu, olla hallitaan useita graafisia ryhmiä Nimetään ryhmiä Liitetään ja erotetaan ryhmiä toisiinsa Näytetään vain halutun ryhmän jäsenet (Display Set) 5/16/2014 5

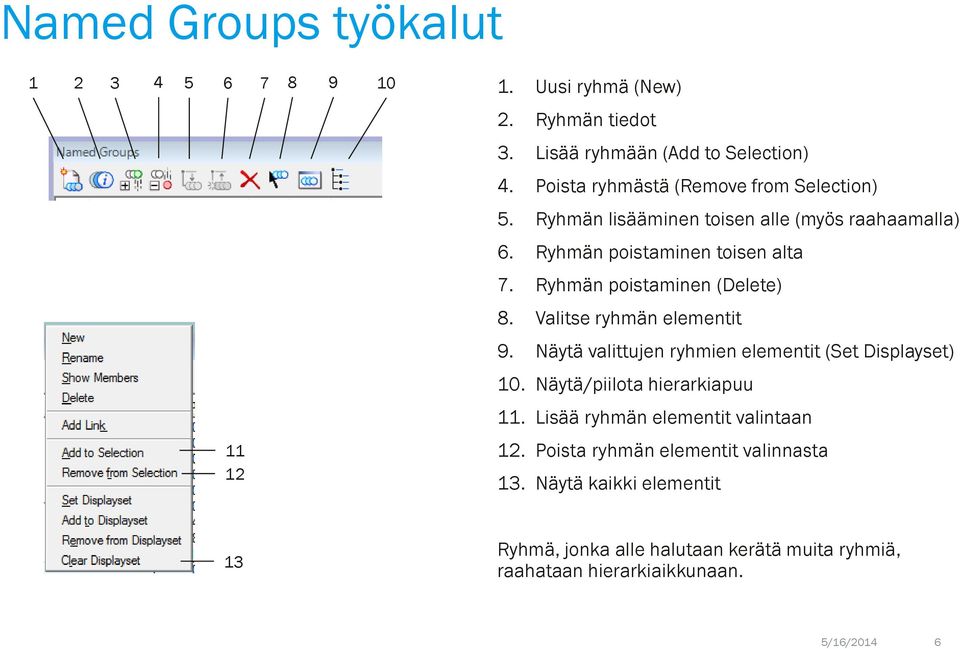

6 Named Groups työkalut Uusi ryhmä (New) 2. Ryhmän tiedot 3. Lisää ryhmään (Add to Selection) 4. Poista ryhmästä (Remove from Selection) 5. Ryhmän lisääminen toisen alle (myös raahaamalla) 6. Ryhmän poistaminen toisen alta 7. Ryhmän poistaminen (Delete) 8. Valitse ryhmän elementit 9. Näytä valittujen ryhmien elementit (Set Displayset) 10. Näytä/piilota hierarkiapuu 11. Lisää ryhmän elementit valintaan 12. Poista ryhmän elementit valinnasta 13. Näytä kaikki elementit 13 Ryhmä, jonka alle halutaan kerätä muita ryhmiä, raahataan hierarkiaikkunaan. 5/16/2014 6

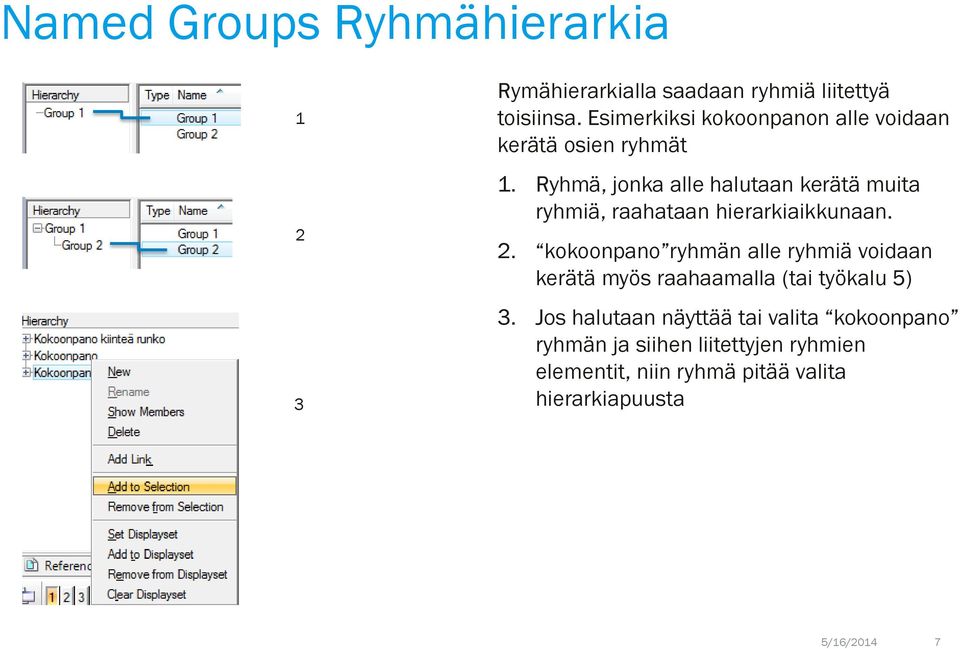

7 Named Groups Ryhmähierarkia Rymähierarkialla saadaan ryhmiä liitettyä toisiinsa. Esimerkiksi kokoonpanon alle voidaan kerätä osien ryhmät 1. Ryhmä, jonka alle halutaan kerätä muita ryhmiä, raahataan hierarkiaikkunaan. 2. kokoonpano ryhmän alle ryhmiä voidaan kerätä myös raahaamalla (tai työkalu 5) 3. Jos halutaan näyttää tai valita kokoonpano ryhmän ja siihen liitettyjen ryhmien elementit, niin ryhmä pitää valita hierarkiapuusta 5/16/2014 7

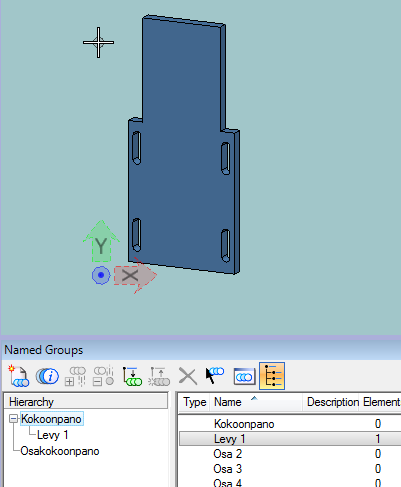

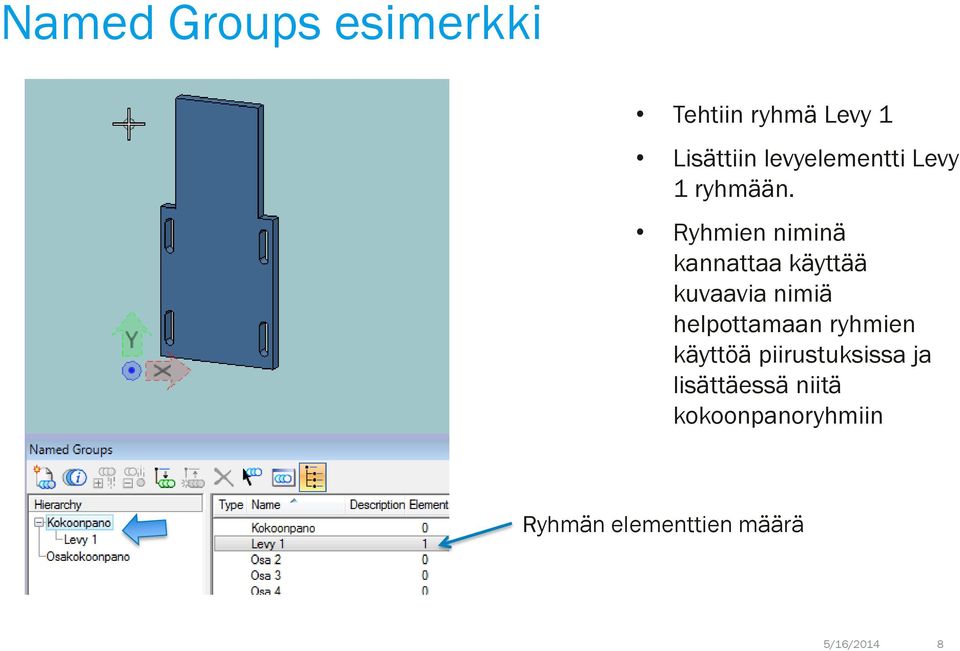

8 Named Groups esimerkki Tehtiin ryhmä Levy 1 Lisättiin levyelementti Levy 1 ryhmään. Ryhmien niminä kannattaa käyttää kuvaavia nimiä helpottamaan ryhmien käyttöä piirustuksissa ja lisättäessä niitä kokoonpanoryhmiin Ryhmän elementtien määrä 5/16/2014 8

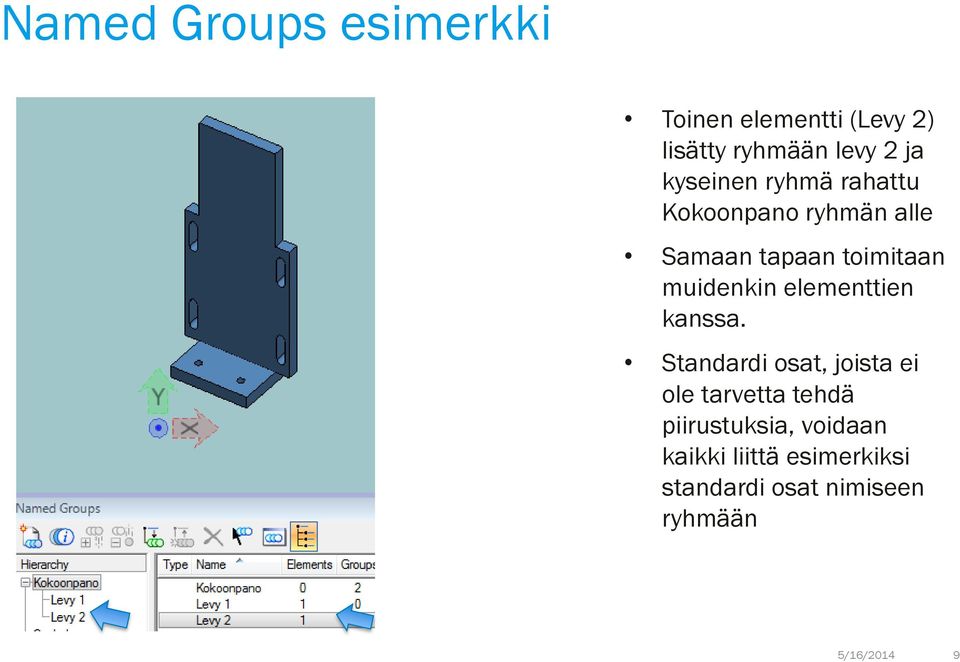

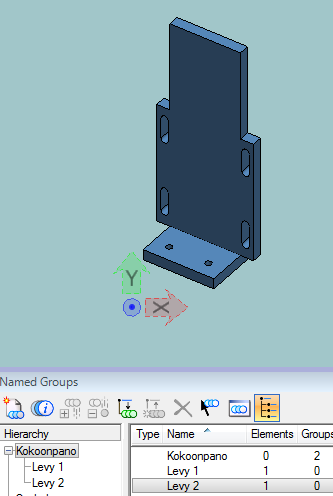

9 Named Groups esimerkki Toinen elementti (Levy 2) lisätty ryhmään levy 2 ja kyseinen ryhmä rahattu Kokoonpano ryhmän alle Samaan tapaan toimitaan muidenkin elementtien kanssa. Standardi osat, joista ei ole tarvetta tehdä piirustuksia, voidaan kaikki liittä esimerkiksi standardi osat nimiseen ryhmään 5/16/2014 9

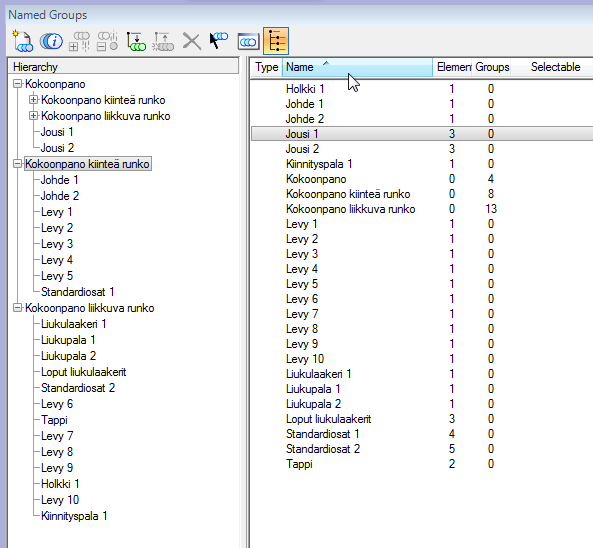

10 Named Groups esimerkki valmiissa mallissa ryhmiä on tässä tapauksessa 26 kpl, joista 3 kokoonpanoryhmää Kokoonpano alkuisissa ryhmissä on jäseninä vain muita ryhmiä Oikeanpuoleisessa osassa ovat kaikki ryhmät, ja vasemman puoleisessa näkyy, miten ryhmät on linkitetty kokoonpanoryhmiin. 5/16/

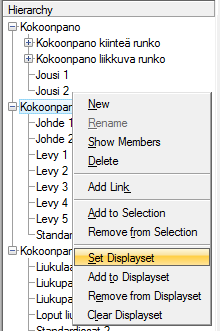

11 Named Groups Set Displayset Ryhmien sisällön voi tarkistaa esimerkiksi valitsemalla Kokoonapano kiinteä runko -ryhmän hierarkiapuusta ja valitsemalla hiiren oikean puoleisesta valikosta Set Displayset Kokoonpano kiinteä runko Kokoonpano liikkuva runko Kokoonpano Vain valitun ryhmän elementit näkyvät tällöin aktiivisessa näkymässä Jos kokoonpanoryhmän valitsee oikeanpuolisesta ikkunasta, niin set displayset toiminto ei näytä alarymien elementtejä 5/16/

12 Piirustus File Properties File valikon Properties kohdassa määritellään tiedoston Summary välilehdellä työn otsikko (Title) ja asiakas (Client) Näitä kenttätietoja käytetään piirustuksien otsikkotaulussa. Otsikkotaulun tiedot vaativat päivityksen (pensselinappi OTW työkaluissa) 5/16/

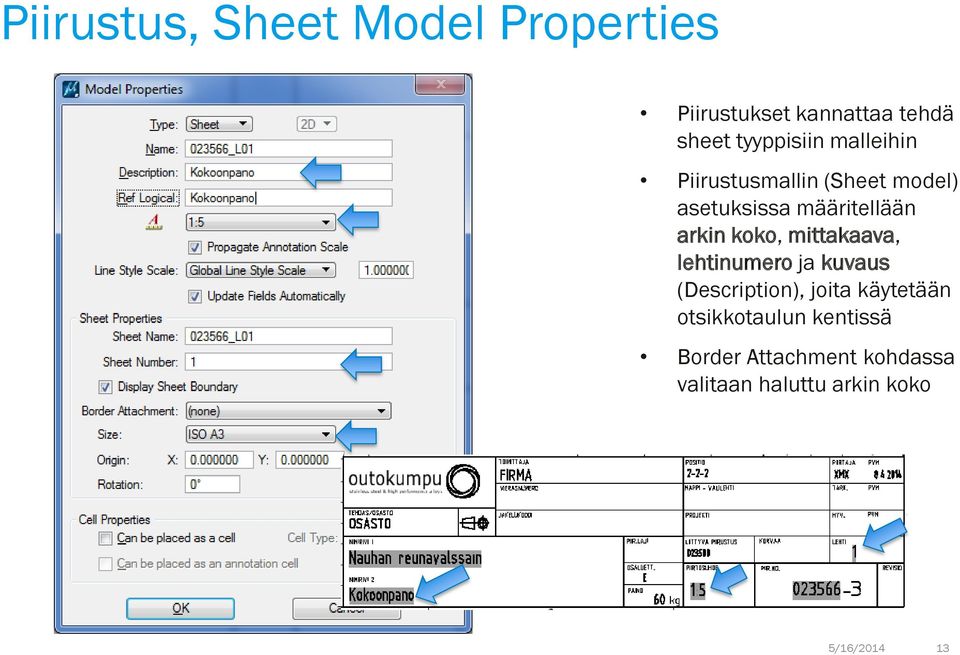

13 Piirustus, Sheet Model Properties Piirustukset kannattaa tehdä sheet tyyppisiin malleihin Piirustusmallin (Sheet model) asetuksissa määritellään arkin koko, mittakaava, lehtinumero ja kuvaus (Description), joita käytetään otsikkotaulun kentissä Border Attachment kohdassa valitaan haluttu arkin koko 5/16/

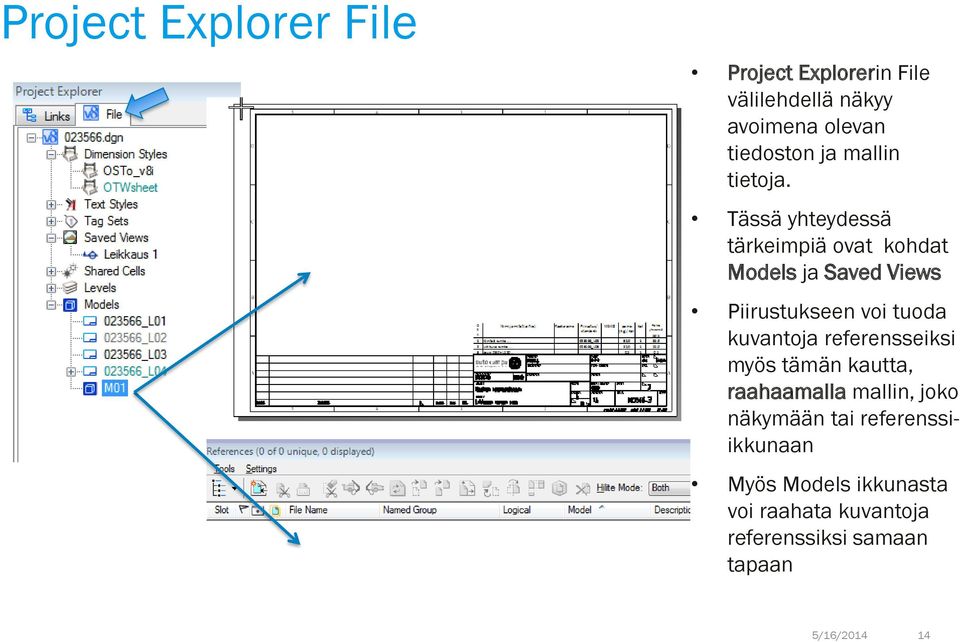

14 Project Explorer File Project Explorerin File välilehdellä näkyy avoimena olevan tiedoston ja mallin tietoja. Tässä yhteydessä tärkeimpiä ovat kohdat Models ja Saved Views Piirustukseen voi tuoda kuvantoja referensseiksi myös tämän kautta, raahaamalla mallin, joko näkymään tai referenssiikkunaan Myös Models ikkunasta voi raahata kuvantoja referenssiksi samaan tapaan 5/16/

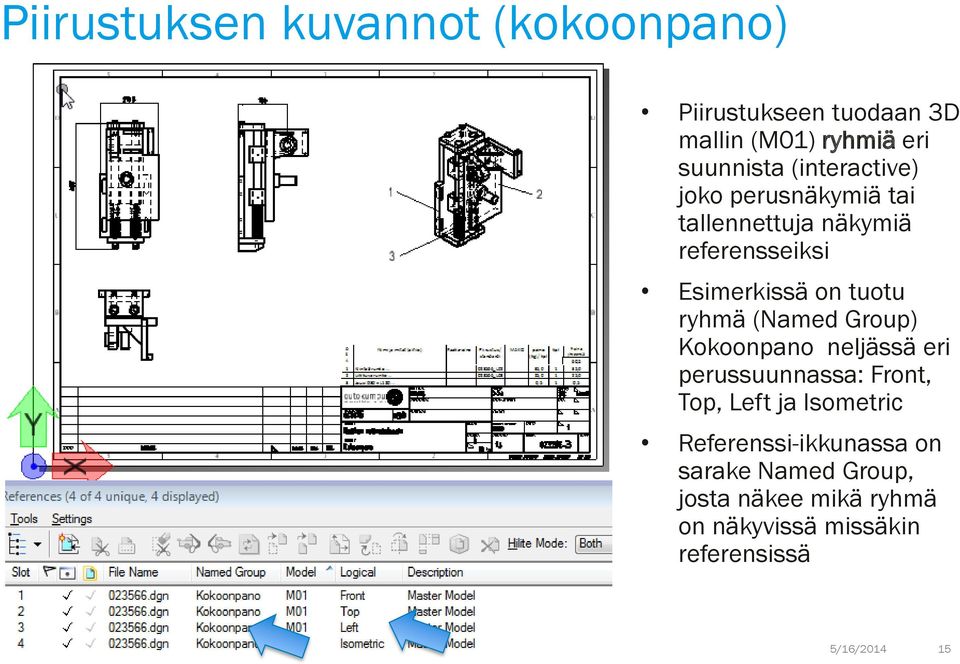

15 Piirustuksen kuvannot (kokoonpano) Piirustukseen tuodaan 3D mallin (M01) ryhmiä eri suunnista (interactive) joko perusnäkymiä tai tallennettuja näkymiä referensseiksi Esimerkissä on tuotu ryhmä (Named Group) Kokoonpano neljässä eri perussuunnassa: Front, Top, Left ja Isometric Referenssi-ikkunassa on sarake Named Group, josta näkee mikä ryhmä on näkyvissä missäkin referensissä 5/16/

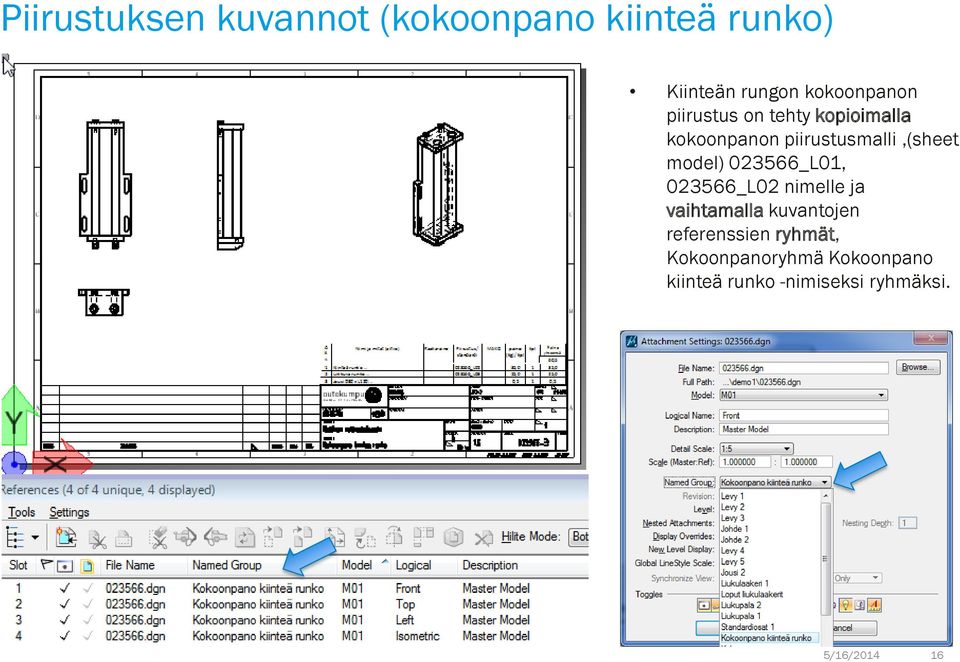

16 Piirustuksen kuvannot (kokoonpano kiinteä runko) Kiinteän rungon kokoonpanon piirustus on tehty kopioimalla kokoonpanon piirustusmalli,(sheet model) _L01, _L02 nimelle ja vaihtamalla kuvantojen referenssien ryhmät, Kokoonpanoryhmä Kokoonpano kiinteä runko -nimiseksi ryhmäksi. 5/16/

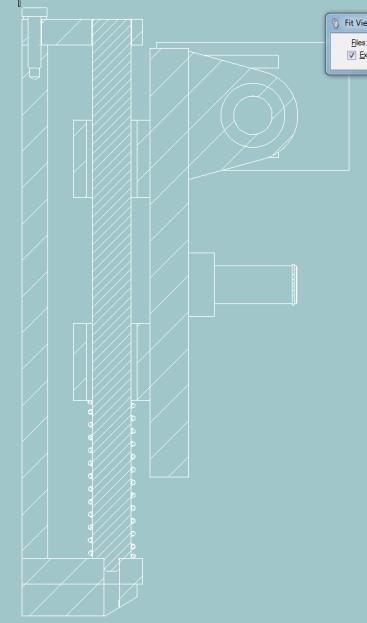

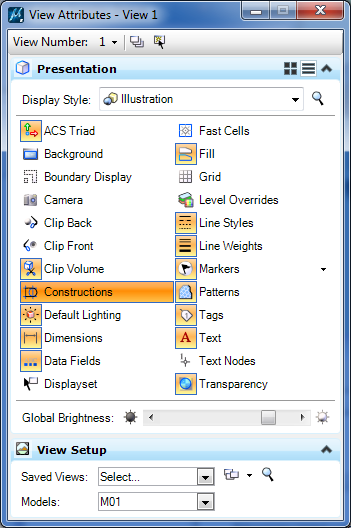

17 Leikkauskuvanto Leikkauskuvanto voidaan tehdä esimerkiksi 3D mallissa Clip Volume työkalulla ja tallentaa kuvanto tallennetuksi näkymäksi (Saved View) 2. Ennen näkymän tallennusta tarvittaessa säädetään View Attributes lomakkeella Leikkausnäkymän asetukset leikkauskohdasta ja sen takaa sopiviksi (Cut ja Forward) ja käännetään suunta halutuksi 3. Constructions valinnan poistaminen piilottaa konstruktio elementit näkymästä (esimerkiksi Clip Volume kehyksen) 4. Tallennetun näkymän nimeksi tulee tässätapauksessa Leikkaus 1 (vapaasti annettavissa). Tyypiksi voi valita Section View 5/16/

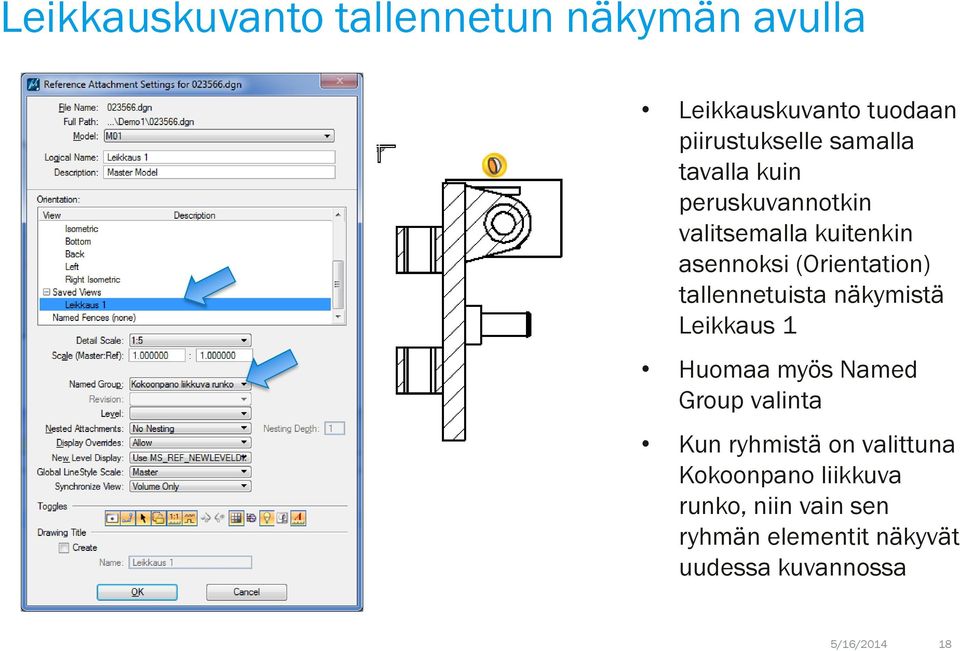

18 Leikkauskuvanto tallennetun näkymän avulla Leikkauskuvanto tuodaan piirustukselle samalla tavalla kuin peruskuvannotkin valitsemalla kuitenkin asennoksi (Orientation) tallennetuista näkymistä Leikkaus 1 Huomaa myös Named Group valinta Kun ryhmistä on valittuna Kokoonpano liikkuva runko, niin vain sen ryhmän elementit näkyvät uudessa kuvannossa 5/16/

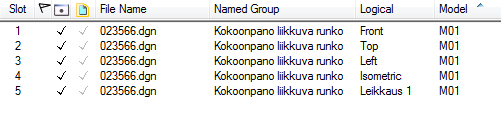

19 Piirustuksen kuvannot (kokoonpano liikkuva runko) Piirustus liikkuvan rungon kokoonpanolle on tehty kopioimalla kokoonpanon piirustusmalli, ja vaihtamalla ryhmät liikkuvan rungon ryhmiin Lisäksi piirustukseen on lisätty edellä tehty leikkausnäkymä: Leikkaus1 5/16/

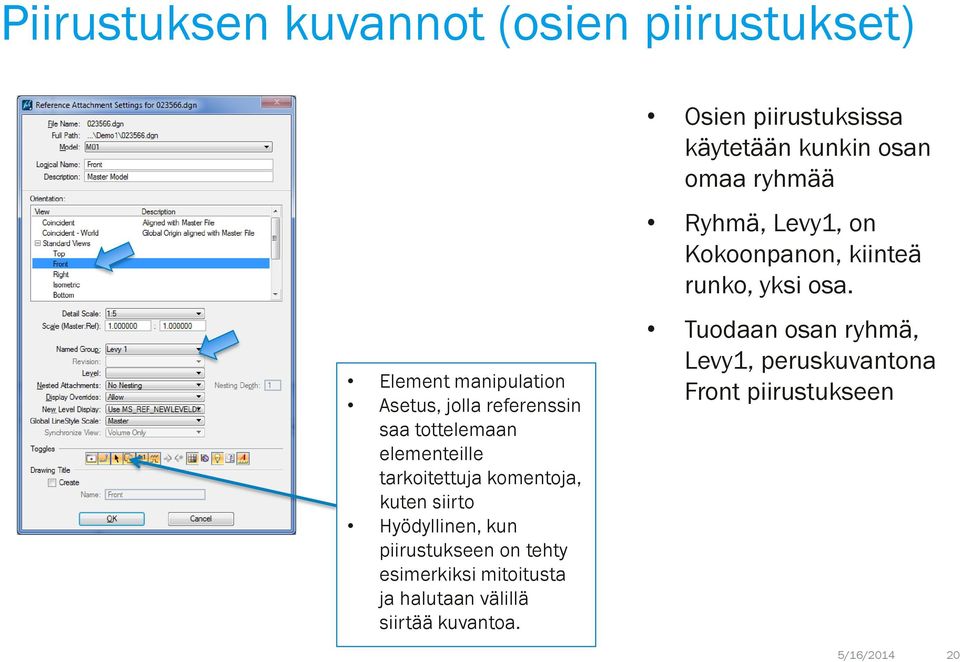

20 Piirustuksen kuvannot (osien piirustukset) Element manipulation Asetus, jolla referenssin saa tottelemaan elementeille tarkoitettuja komentoja, kuten siirto Hyödyllinen, kun piirustukseen on tehty esimerkiksi mitoitusta ja halutaan välillä siirtää kuvantoa. Osien piirustuksissa käytetään kunkin osan omaa ryhmää Ryhmä, Levy1, on Kokoonpanon, kiinteä runko, yksi osa. Tuodaan osan ryhmä, Levy1, peruskuvantona Front piirustukseen 5/16/

21 Piirustuksen kuvannot (osien piirustukset) Clip Boundary Osaleikkauksen voi tehdä tuomalla jo tuodun kuvannon päälle tallennetun leikkauskuvannon ja rajaamalla sen Clip Boundary komennolla. Jos Clip Boundary komento ei ole käytettävissä, niin käy muuttamassa Referenssin asetuksista kohtaan Synchroinize View kohtaan valinnaksi Presentation Only 5/16/

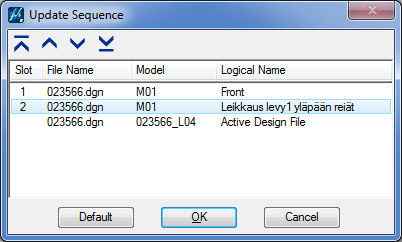

22 Piirustuksen kuvannot (osien piirustukset) Referensseillä on määriteltävissä niiden päivitysjärjestys (Update Sequence), jolla on vaikutusta, jos eri kuvantoja eli referenssejä on päällekkäin Esimerkin osaleikkauksessa pitää käydä muuttamassa referenssien Update Sequence ikkunassa osaleikkauskuvanto Front kuvannon alapuolelle, jotta leikkaus näkyy oikein Oletuksena referenssien päivitysjärjestys on sama, kuin niiden kiinnitysjärjestys Ensimmäisenä tuotu on aina ylimpänä, jolloin se jää taaimmaiseksi Järjestystä säädetään yläreunassa olevilla nuolinapeilla 5/16/

23 Piirustuksen kuvannot (osien piirustukset) Osasuurrennoksen saa tehtyä elementin skaalaustyökalulla, jolla samalla tehdään myös kopiointi Referensseissä pitää olla päällä Element manipulation lukko, jotta ne tottelevät elementtien käskyjä. Näin samalla kopioituvat ja skaalaantuvat myös piirustusmalliin piirretyt elementit (valitse oikealta vasemmalle raahaamalla) Lopuksi rajataan myös uuden kuvannon referenssin boundary sopivaksi. 5/16/

24 Piirustuksen kuvannot (osien piirustukset) Leikkauskuvannon voi tallentaa myös piirustuksessa 1. Valitaan Drawing Seed esimerkiksi Metric_A2 (jos (none), niin sijoittaa ainoastaan leikkausmerkit) 2. Asetetaan leikkausmerkit 3. Create Drawing ikkunassa poistetaan täppi kohdasta Create Drawing Model (näin syntyy ainoastaan tallennettu näkymä) 5/16/

25 Piirustuksen kuvannot (osien piirustukset) Piirustuksessa tehdyn leikkauskuvannon sijoittamisen voi aloittaa, joko raahamalla tallennetuista näkymistä, tai painamalla vähän pitempään hiiren oikaa näppäintä leikkausmerkin päällä (esim katkoviivan) Leikkausmerkeistä tuomalla on oikea tallennettu näkymä jo valmiiksi valittuna referenssin kiinnitysikkunassa Ryhmistä valitaan tässä tapauksessa Levy3 Leikkausmerkin teksti muutetaan tekstieditorilla halutuksi 5/16/

26 Piirustuksen kuvannot (osien piirustukset) Kuvannolle saa helpoimmin tehtyä otsikon, joko referenssilistasta tai kuvannosta hiiren oikean puoleisen napin valikosta Create Drawing Title Nimen otsikolle voi muuttaa halutuksi Mittakaava tulee automaattisesti 5/16/

27 Piirustusarkki Outokummun piirustusarkit löytyvät työkaluista. Arkkeja on kahden laisia. Tässä yhteydessä on hyvä käyttää paletin keskivaiheilta löytyviä arkkisoluja Näissä arkeissa on kehykset ja otsikkotaulu omina soluina. Muista käyttää annotaatioskaalaa, kun tuot arkin soluja Kun käytetään annotaatioskaalaa, niin arkki skaalautuu piirustusmallin mittakaavan mukaisesti Annotaatioskaalaa käyttävät elementit osaavat skaalautua automaattisesti, jos sheetin skaalaa muutetaan 5/16/

28 Otsikkotaulu Piirustuksen otsikkotauluun automaattisesti täyttyvät tiedot tulevat piirustusmallin (Sheet model) asetuksista, tiedoston ominaisuuksista (File Properties) ja tiedostonimestä Muut tiedot täytetään Tag Editorilla Tag listasta löytyvät myös vaihtoehtoiset kentät automaattisesti täyttyville kentille. Tällöin pitää sammuttaa taso, arkki automaattikentät, jotta vain Tag kenttien tiedot näkyvät ja laittaa valinta päälle halutun kentän Display sarakkeeseen Työkalupaletissa on päivitysnappi automaattikentille (tiedoston ominaisuuksiin tehdyt muutokset eivät automaattisesti päivity heti) 5/16/
