1 CAD-toimintatavat 2010 Talotekniikan yhteinen Versio 4

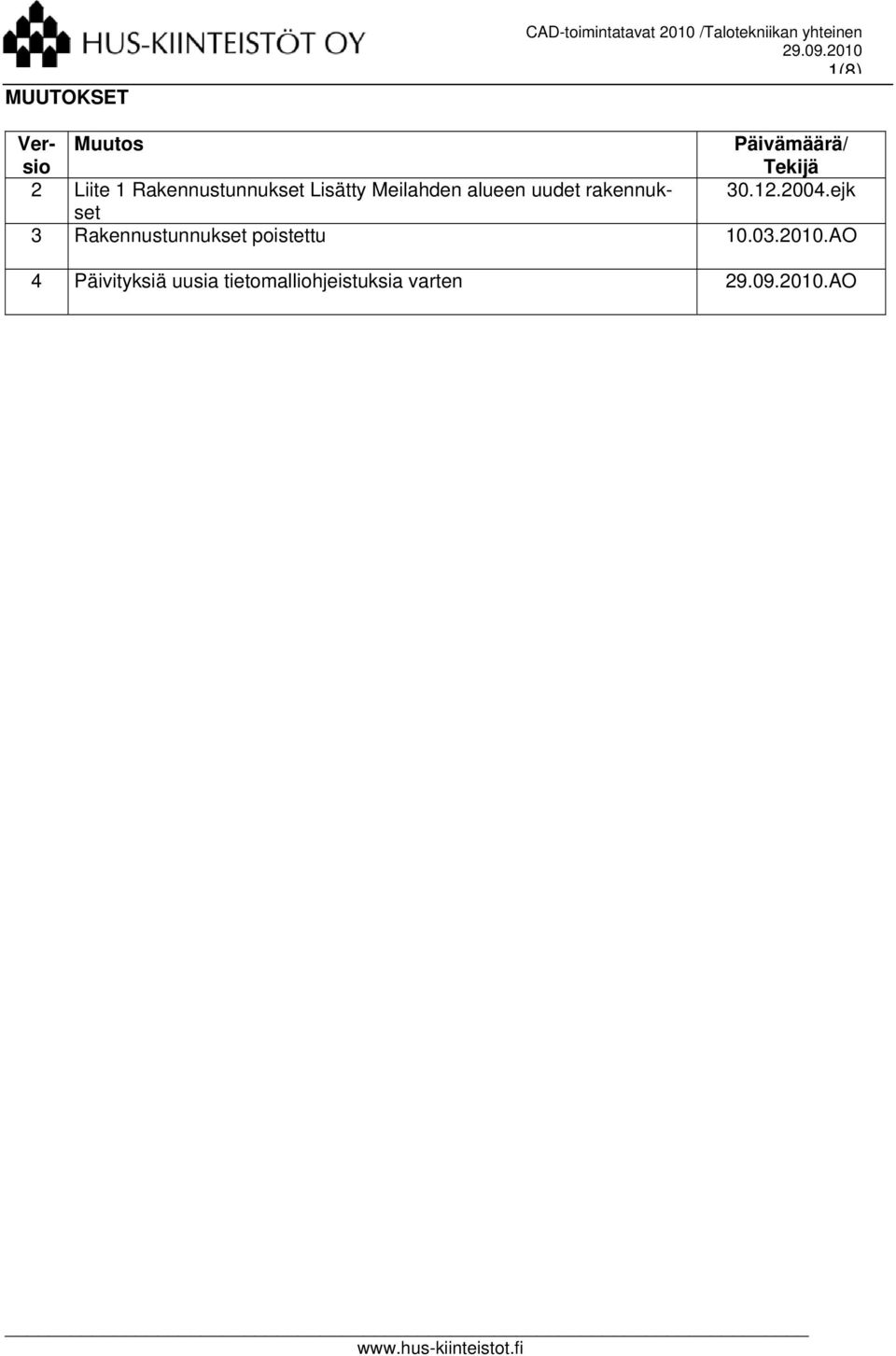

2 MUUTOKSET CAD-toimintatavat 2010 /Talotekniikan yhteinen 1(8) Versio Muutos Päivämäärä/ Tekijä 2 Liite 1 Rakennustunnukset Lisätty Meilahden alueen uudet rakennukset ejk 3 Rakennustunnukset poistettu AO 4 Päivityksiä uusia tietomalliohjeistuksia varten.ao

3 SISÄLLYSLUETTELO CAD-toimintatavat 2010 /Talotekniikan yhteinen 2(8) 1. YLEISTÄ CAD-toimintatapaohjeen tarkoitus Ohjelmistovaatimukset Muita huomioitavia asioita AutoCAD Piirustusten organisointi Tulostustiedostot Pohjapiirustuksien suunnitelmatiedostot Tiedostojen nimeäminen Piirustusten yleiset rakenteelliset ohjeet Mittayksikkö Origon sijainti Referenssitiedostojen käyttö Tiedostojen sisäiset nimet AutoCAD-dokumenttien nimeäminen Kuvatasojen käyttäminen Viivatyypit Tekstityylit ja Shape-objektit Tulostus Paperspace tulostus ja tulostusrajaukset Nimiölehdet ja nimiöt Paikannuskaaviot Tulostaminen...5

4 1/3 1. YLEISTÄ 1.1. CAD-toimintatapaohjeen tarkoitus Tässä ohjeessa määritellään HUS-Kiinteistöt Oy:n AutoCad-tiedostojen yleiset käsittelyt ja rakenneperiaatteet. Ohjetta ja sen liitteitä on noudatettava kaikissa HUS-Kiinteistöt Oy:lle AutoCAD-muodossa luovutettavissa loppupiirustuksissa Tätä yleisohjetta täydentävät: CAD-toimintatavat SÄHKÖ MagiCad sekä SÄHKÖ & TELE CAD-toimintatavat LVI MagiCad CAD-toimintatavat KSL & KKL Liitteet: Rakennustunnukset (toimitetaan erikseen pyydettäessä) Paikannuskaaviot (toimitetaan erikseen pyydettäessä) 1.2. Ohjelmistovaatimukset Tekniikka-alakohtaiset ohjelmistot versioineen on määritelty alakohtaisissa ohjeistuksissa Ohjelmistojen ja sovellusten tarkat versiotiedot on aina projektikohtaisesti sovittava ja varmistettava HUS-Kiinteistöt Oy:stä Muita huomioitavia asioita Suunnittelualueen ulkopuolella tehdyt muutokset on esitettävä kaikissa piirustuksissa, joissa muutoksia on tapahtunut. Luovutuspiirustusten laatimista varten on suunnittelijan tilattava uudet tiedostot HUS-Kiinteistöt Oy:stä, joihin muutokset päivitetään.

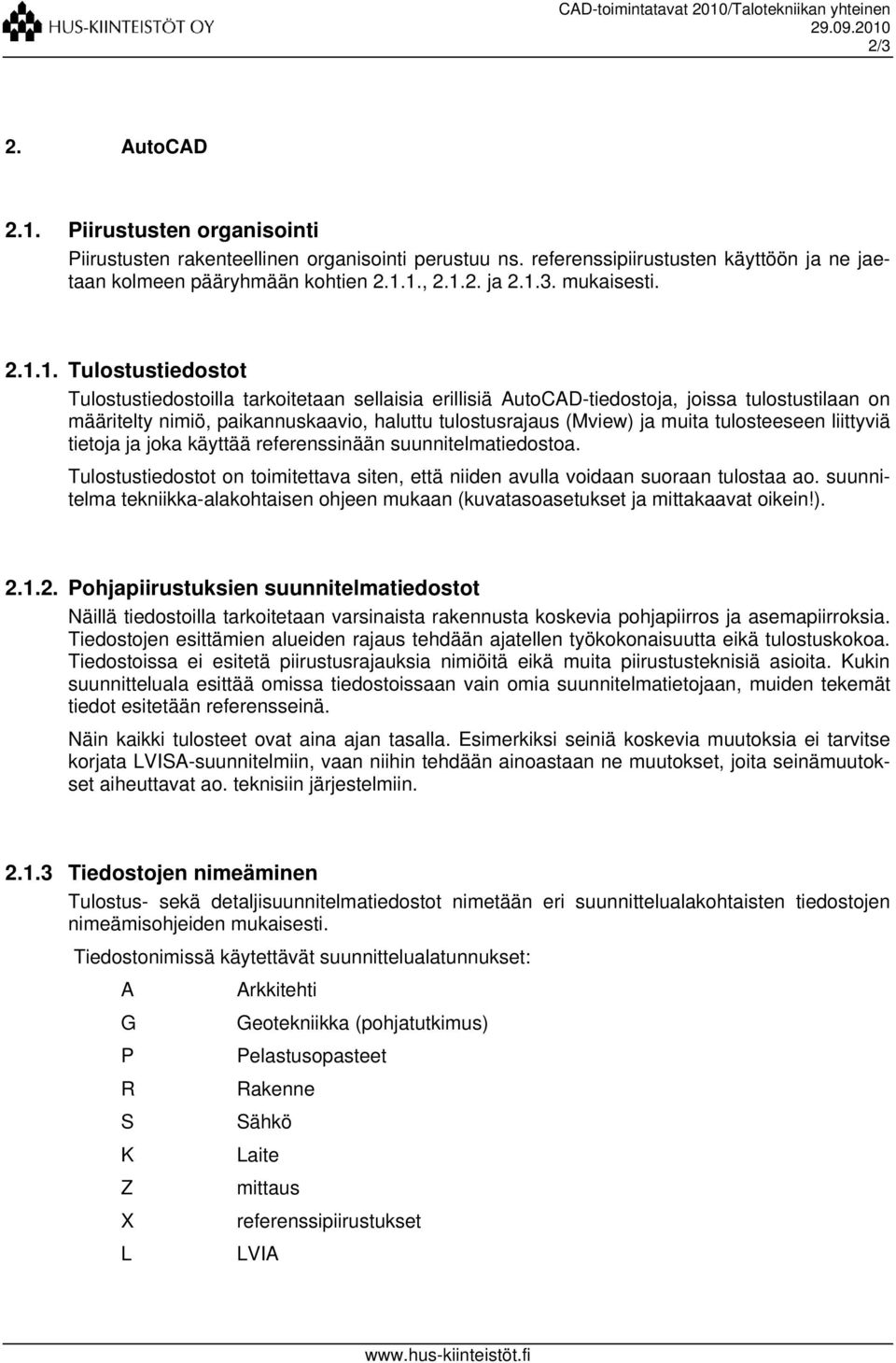

5 2/3 2. AutoCAD 2.1. Piirustusten organisointi Piirustusten rakenteellinen organisointi perustuu ns. referenssipiirustusten käyttöön ja ne jaetaan kolmeen pääryhmään kohtien , ja mukaisesti Tulostustiedostot Tulostustiedostoilla tarkoitetaan sellaisia erillisiä AutoCAD-tiedostoja, joissa tulostustilaan on määritelty nimiö, paikannuskaavio, haluttu tulostusrajaus (Mview) ja muita tulosteeseen liittyviä tietoja ja joka käyttää referenssinään suunnitelmatiedostoa. Tulostustiedostot on toimitettava siten, että niiden avulla voidaan suoraan tulostaa ao. suunnitelma tekniikka-alakohtaisen ohjeen mukaan (kuvatasoasetukset ja mittakaavat oikein!) Pohjapiirustuksien suunnitelmatiedostot Näillä tiedostoilla tarkoitetaan varsinaista rakennusta koskevia pohjapiirros ja asemapiirroksia. Tiedostojen esittämien alueiden rajaus tehdään ajatellen työkokonaisuutta eikä tulostuskokoa. Tiedostoissa ei esitetä piirustusrajauksia nimiöitä eikä muita piirustusteknisiä asioita. Kukin suunnitteluala esittää omissa tiedostoissaan vain omia suunnitelmatietojaan, muiden tekemät tiedot esitetään referensseinä. Näin kaikki tulosteet ovat aina ajan tasalla. Esimerkiksi seiniä koskevia muutoksia ei tarvitse korjata LVISA-suunnitelmiin, vaan niihin tehdään ainoastaan ne muutokset, joita seinämuutokset aiheuttavat ao. teknisiin järjestelmiin Tiedostojen nimeäminen Tulostus- sekä detaljisuunnitelmatiedostot nimetään eri suunnittelualakohtaisten tiedostojen nimeämisohjeiden mukaisesti. Tiedostonimissä käytettävät suunnittelualatunnukset: A Arkkitehti G Geotekniikka (pohjatutkimus) P Pelastusopasteet R Rakenne S Sähkö K Laite Z mittaus X referenssipiirustukset L LVIA

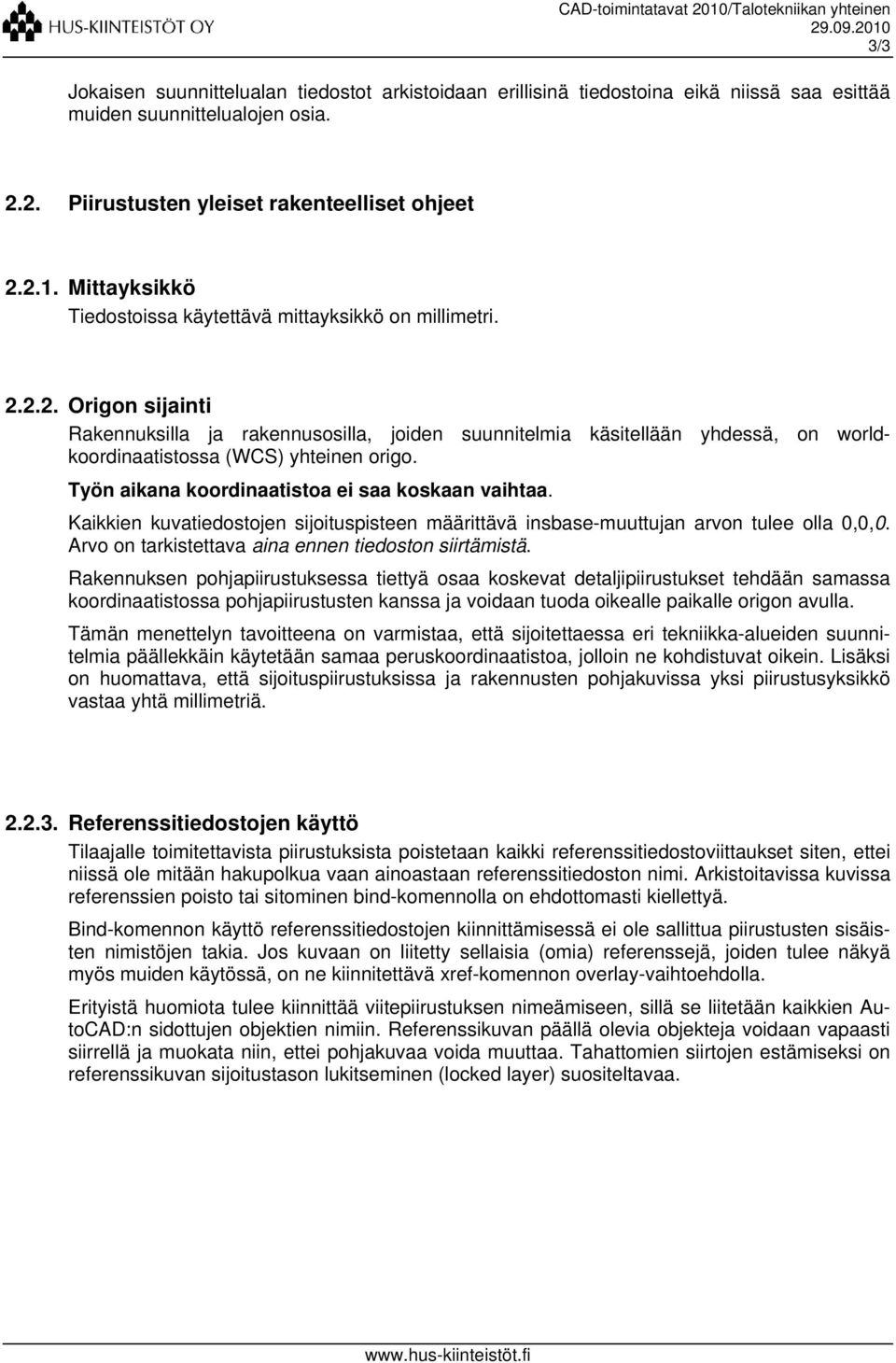

6 3/3 Jokaisen suunnittelualan tiedostot arkistoidaan erillisinä tiedostoina eikä niissä saa esittää muiden suunnittelualojen osia Piirustusten yleiset rakenteelliset ohjeet Mittayksikkö Tiedostoissa käytettävä mittayksikkö on millimetri Origon sijainti Rakennuksilla ja rakennusosilla, joiden suunnitelmia käsitellään yhdessä, on worldkoordinaatistossa (WCS) yhteinen origo. Työn aikana koordinaatistoa ei saa koskaan vaihtaa. Kaikkien kuvatiedostojen sijoituspisteen määrittävä insbase-muuttujan arvon tulee olla 0,0,0. Arvo on tarkistettava aina ennen tiedoston siirtämistä. Rakennuksen pohjapiirustuksessa tiettyä osaa koskevat detaljipiirustukset tehdään samassa koordinaatistossa pohjapiirustusten kanssa ja voidaan tuoda oikealle paikalle origon avulla. Tämän menettelyn tavoitteena on varmistaa, että sijoitettaessa eri tekniikka-alueiden suunnitelmia päällekkäin käytetään samaa peruskoordinaatistoa, jolloin ne kohdistuvat oikein. Lisäksi on huomattava, että sijoituspiirustuksissa ja rakennusten pohjakuvissa yksi piirustusyksikkö vastaa yhtä millimetriä Referenssitiedostojen käyttö Tilaajalle toimitettavista piirustuksista poistetaan kaikki referenssitiedostoviittaukset siten, ettei niissä ole mitään hakupolkua vaan ainoastaan referenssitiedoston nimi. Arkistoitavissa kuvissa referenssien poisto tai sitominen bind-komennolla on ehdottomasti kiellettyä. Bind-komennon käyttö referenssitiedostojen kiinnittämisessä ei ole sallittua piirustusten sisäisten nimistöjen takia. Jos kuvaan on liitetty sellaisia (omia) referenssejä, joiden tulee näkyä myös muiden käytössä, on ne kiinnitettävä xref-komennon overlay-vaihtoehdolla. Erityistä huomiota tulee kiinnittää viitepiirustuksen nimeämiseen, sillä se liitetään kaikkien AutoCAD:n sidottujen objektien nimiin. Referenssikuvan päällä olevia objekteja voidaan vapaasti siirrellä ja muokata niin, ettei pohjakuvaa voida muuttaa. Tahattomien siirtojen estämiseksi on referenssikuvan sijoitustason lukitseminen (locked layer) suositeltavaa.

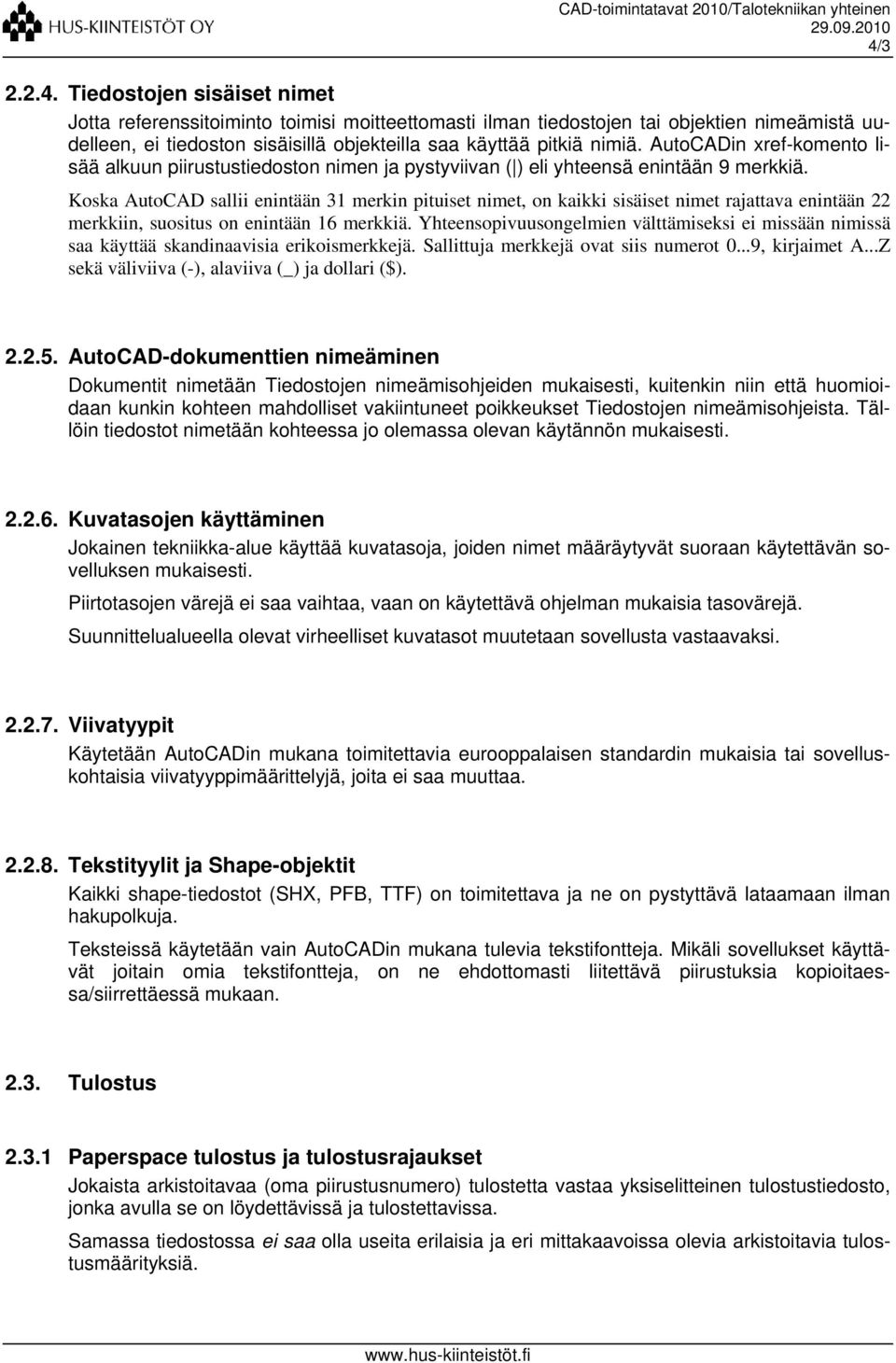

7 4/ Tiedostojen sisäiset nimet Jotta referenssitoiminto toimisi moitteettomasti ilman tiedostojen tai objektien nimeämistä uudelleen, ei tiedoston sisäisillä objekteilla saa käyttää pitkiä nimiä. AutoCADin xref-komento lisää alkuun piirustustiedoston nimen ja pystyviivan ( ) eli yhteensä enintään 9 merkkiä. Koska AutoCAD sallii enintään 31 merkin pituiset nimet, on kaikki sisäiset nimet rajattava enintään 22 merkkiin, suositus on enintään 16 merkkiä. Yhteensopivuusongelmien välttämiseksi ei missään nimissä saa käyttää skandinaavisia erikoismerkkejä. Sallittuja merkkejä ovat siis numerot 0...9, kirjaimet A...Z sekä väliviiva (-), alaviiva (_) ja dollari ($) AutoCAD-dokumenttien nimeäminen Dokumentit nimetään Tiedostojen nimeämisohjeiden mukaisesti, kuitenkin niin että huomioidaan kunkin kohteen mahdolliset vakiintuneet poikkeukset Tiedostojen nimeämisohjeista. Tällöin tiedostot nimetään kohteessa jo olemassa olevan käytännön mukaisesti Kuvatasojen käyttäminen Jokainen tekniikka-alue käyttää kuvatasoja, joiden nimet määräytyvät suoraan käytettävän sovelluksen mukaisesti. Piirtotasojen värejä ei saa vaihtaa, vaan on käytettävä ohjelman mukaisia tasovärejä. Suunnittelualueella olevat virheelliset kuvatasot muutetaan sovellusta vastaavaksi Viivatyypit Käytetään AutoCADin mukana toimitettavia eurooppalaisen standardin mukaisia tai sovelluskohtaisia viivatyyppimäärittelyjä, joita ei saa muuttaa Tekstityylit ja Shape-objektit Kaikki shape-tiedostot (SHX, PFB, TTF) on toimitettava ja ne on pystyttävä lataamaan ilman hakupolkuja. Teksteissä käytetään vain AutoCADin mukana tulevia tekstifontteja. Mikäli sovellukset käyttävät joitain omia tekstifontteja, on ne ehdottomasti liitettävä piirustuksia kopioitaessa/siirrettäessä mukaan Tulostus Paperspace tulostus ja tulostusrajaukset Jokaista arkistoitavaa (oma piirustusnumero) tulostetta vastaa yksiselitteinen tulostustiedosto, jonka avulla se on löydettävissä ja tulostettavissa. Samassa tiedostossa ei saa olla useita erilaisia ja eri mittakaavoissa olevia arkistoitavia tulostusmäärityksiä.

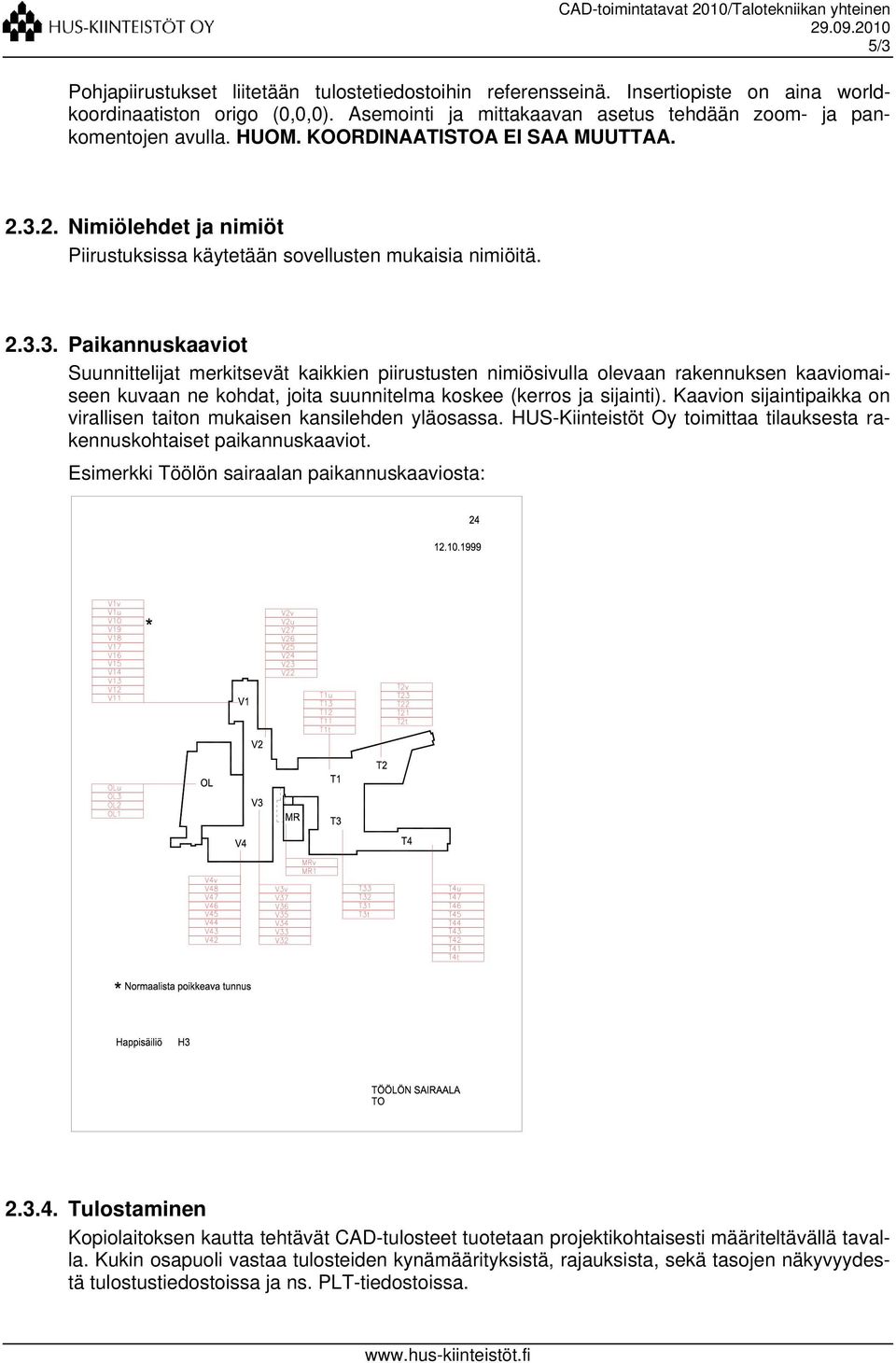

8 5/3 Pohjapiirustukset liitetään tulostetiedostoihin referensseinä. Insertiopiste on aina worldkoordinaatiston origo (0,0,0). Asemointi ja mittakaavan asetus tehdään zoom- ja pankomentojen avulla. HUOM. KOORDINAATISTOA EI SAA MUUTTAA Nimiölehdet ja nimiöt Piirustuksissa käytetään sovellusten mukaisia nimiöitä Paikannuskaaviot Suunnittelijat merkitsevät kaikkien piirustusten nimiösivulla olevaan rakennuksen kaaviomaiseen kuvaan ne kohdat, joita suunnitelma koskee (kerros ja sijainti). Kaavion sijaintipaikka on virallisen taiton mukaisen kansilehden yläosassa. HUS-Kiinteistöt Oy toimittaa tilauksesta rakennuskohtaiset paikannuskaaviot. Esimerkki Töölön sairaalan paikannuskaaviosta: Tulostaminen Kopiolaitoksen kautta tehtävät CAD-tulosteet tuotetaan projektikohtaisesti määriteltävällä tavalla. Kukin osapuoli vastaa tulosteiden kynämäärityksistä, rajauksista, sekä tasojen näkyvyydestä tulostustiedostoissa ja ns. PLT-tiedostoissa.
