1 Taitaja - Ammattitaidon SM-kilpailut Taitaja-Mestare FM-tävling i yrkesskicklighet är i Uleåborg A OSIO, ENNAKKOTEHTÄVÄ: KOHTISUORAKUVAUS Sivu 1(1) 2D-tehtävä: Kestoaika: Annettu: Piirustus: Kappaleen kohtisuorakuvaus. Tee piirustus AutoCAD 2010-ohjelmalla. (Inventor ohjelman käyttäminen ei ole sallittua!) Aikaa on 2,5 tuntia piirtämiseen. Kolme 3D-kuvantoa eri suunnista nimellismittoineen yhdellä A3-arkilla. Luo riittävä määrä kuvatasoja eri asioille. Kappaleeseen piirretään piiloviivat kohtisuorakuvauksen periaatteita noudattaen. Tee mallista kolme 2D-kuvantoa (kohtisuoraa projektiota): Ylhäältä, edestä ja vasemmalta. Kappaleen katsantosuunnat on mainittu annetussa piirustuksessa. Kuvantoihin lisätään kappaleen valmistamiseen tarvittavat mitat. Käytä valmista lomakeblokkia nimeltään A4-lomake-2010.dwg, joka sisältää otsikkotaulun. Käytä sopivaa mittakaavaa saadaksesi kuvannot mitoituksineen selkeästi esille. Lisää otsikkotauluun seuraavat attribuuttitiedot: suunnittelija, päivämäärä, mittakaava ja piirustuksen nimi "Osio A: Kohtisuorakuvaus". Tulosta piirustus mustavalkoasetuksilla. Tulosta paperikokoon A4 lomakepohjan mukaan. Hyväksy valitsemasi tuloste omalla nimikirjoituksellasi ennen kuin luovutat tulosteen. Tallenna tiedosto annettujen ohjeiden mukaan. Arviointi: Subjektiivinen arviointi 10,00 % Projektio 1 25,00 % Projektio 2 25,00 % Projektio 3 25,00 % Mitoitus 10,00 % Lomake ja otsikkotaulu 5,00 % Yhteensä 100,00 %

2 Taitaja - Ammattitaidon SM-kilpailut Taitaja-Mestare FM-tävling i yrkesskicklighet är i Uleåborg B OSIO, ENNAKKOTEHTÄVÄ: PIIRUSTUKSEN MUOKKAUS Sivu 1(1) 2D-tehtävä: Kestoaika: Annettu: Piirustus: Tallennus: A osion piirustuksen muokkaus. Tee piirustus AutoCAD 2010-ohjelmalla. (Inventor ohjelman käyttäminen ei ole sallittua!) Aikaa on 1,5 tuntia piirtämiseen. Tekemäsi A osion dwg tiedosto. Tallenna A tehtävän tiedosto nimellä B_omanimi.dwg jota muokkaat tässä tehtävässä. Tee leikkaus ja rikottu leikkaus kappaleesta haluamastasi kohdasta. Tee A3 layout, jossa käytät valmista lomakeblokkia nimeltään A3-lomake dwg. Lomake sisältää otsikkotaulun. Lisää layoutiin kaikki tekemäsi kuvannot seuraavissa mittakaavoissa: projektio ylhäältä mittakaavaan 2:1 projektio edestä mittakaavaan 1:2 projektio vasemmalta mittakaavaan 1:2 projektio rikottu leikkaus mittakaavaan 4:1 projektio leikkaus mittakaavaan 1:1 Mitoita projektiot leikkaus ja rikottu leikkaus. Lisää otsikkotauluun seuraavat attribuuttitiedot: suunnittelija, päivämäärä, mittakaava ja piirustuksen nimi "Osio B: Piirustuksen muokkaus". Tulosta piirustus mustavalkoasetuksilla. Tulosta paperikokoon A3 lomakepohjan mukaan. Hyväksy valitsemasi tuloste omalla nimikirjoituksellasi ennen kuin luovutat tulosteen. Tallenna A tehtävän tiedosto nimellä B_omanimi.dwg muistitikulle. Arviointi: Subjektiivinen arviointi 10,00 % Leikkaus 10,00 % Rikottu leikkaus 10,00 % Layout 40,00 % Mitoitus 25,00 % Lomake ja otsikkotaulu 5,00 % Yhteensä 100,00 %

3 Taitaja-Mestaree FM-tävling Sivu 1(5) 201 CAD-SUUNNITTELU FINAALI 3D-TEHTÄVÄ: GYROSKOOPPI 3D-tehtävä: Osa- ja kokoonpanomallinnus sekä työpiirustukset ja räjäytyspiirustus. kokoonpanon Kestoaika: Annettu: Tehtävä: Aikaaa on 3,5 tuntia mallinnukseen, osakohtaisen työpiirustuksen ja kokoonpanopiirustuksen sekä räjäytyspiirustuksen laatimiseen. Paperitulosteett kokoonpanosta ja osista. Gyroskoopin osia on valmiina osatiedostoina: gyroskoopinruuvi.ipt, säätöruuvi. ipt ja lukkorengas.ipt. Luo gyroskooppi_etunimi_sukunimi.ipj niminen projekti muistitikulle. Aseta projektin luonnin aikana: USE STYLE LIBRARY=NO. Mallinna gyroskoopin osat, luo kokoonpano, tee kokoonpanopiirustus ja työpiirustus jalustasta sekä räjäytyspiirustuss kokoonpanosta. Mallinna pyydetyt osat annettujen työpiirustusten perusteella. Täytä kaikkien osien iproperties kohtaan seuraavat tiedot: part number, description. Aloita osien juokseva numerointi 001, 002, Teee gyroskoopin jalustasta työpiirustus ja voidaan valmistaa mittojen avulla. mitoita se niin, että osa Luo gyroskoopin kokoo onpano. Tallenna kokoonpano nimellä gyroskooppi.iam.. Anna kokoonpanolle iproperties kohdassa part number: 100 ja description: gyroskooppi. Teee kokoonpanopiirustus, jossa on riittävää määrä kohtisuoria kuvantoja ja mitoita päämitat (korkeus, leveys ja pituus). Lisää kokoonpanon työpiirustukseen yksi 3D-kuvanto (isometrinen).

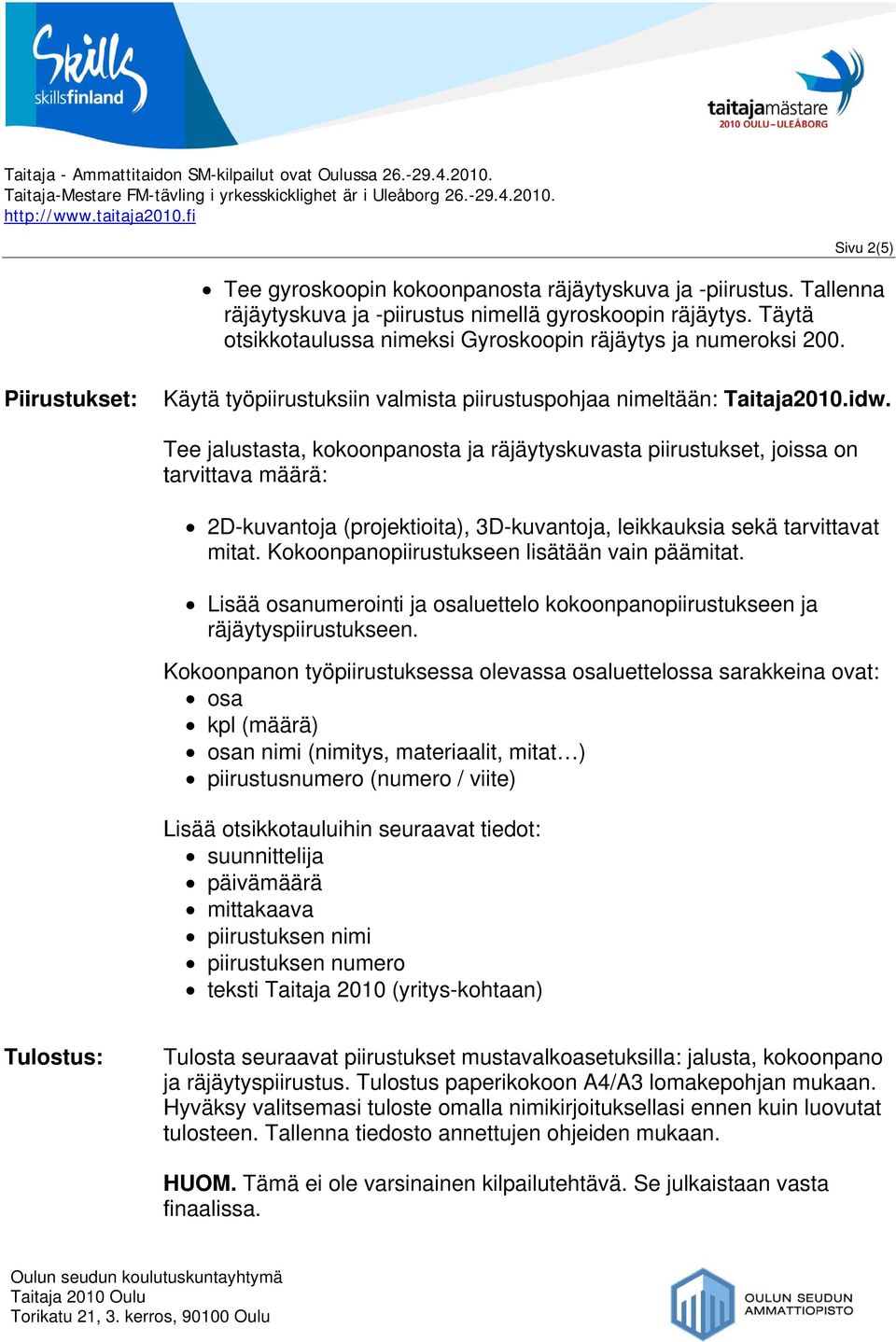

4 Taitaja-Mestaree FM-tävling Sivu 2(5) Teee gyroskoopin kokoo onpanosta räjäytyskuva ja -piirustus. Tallenna räjäytyskuva ja -piirustus nimellä gyroskoopin räjäytys. Täytä otsikkotaulussa nimeksi Gyroskoopin räjäytys ja numeroksi 200. Piirustukset: Käytää työpiirustuksiin valmista piirustuspohjaa nimeltään: Taitaja2010.idw. Tee jalustasta, kokoonpanosta ja räjäytyskuvastaa piirustukset, joissa on tarvittava määrä: 2D-kuvantoja (projektioita), 3D-kuvantoja, leikkauksia sekä tarvittavat mitat. Kokoonpanopiirustukseen lisätään vain päämitat. Lisää osanumerointi ja osaluettelo kokoonpanopiirustukseen ja räjäytyspiirustukseen. Kokoonpanon työpiirustuksessa olevassa osaluettelossa sarakkeina ovat: osa kpl (määrä) osan nimi (nimitys, mater riaalit, mitat ) piirustusnumero (numero / viite) Lisäää otsikkotauluihin seuraavat tiedot: suunnittelija päivämäärä mittakaavaa piirustuksen nimi piirustuksen numero teksti Taitaja 2010 ( yritys-kohtaan) Tulosta seuraavat piirustukset mustavalkoasetuksilla: jalusta, kokoonpano ja räjäytyspiirustus. Tulostus paperikokoon A4/A 3 lomakepohjan mukaan. Hyväksy valitsemasi tuloste omallaa nimikirjoituksellasi ennen kuin luovutat tulosteen. Tallenna tiedosto annettujen ohjeiden mukaan. HUOM. Tämä ei ole varsinainen kilpailutehtävä. finaalissa. Se julkaistaan vasta

5 Taitaja-Mestaree FM-tävling Sivu 3(5)

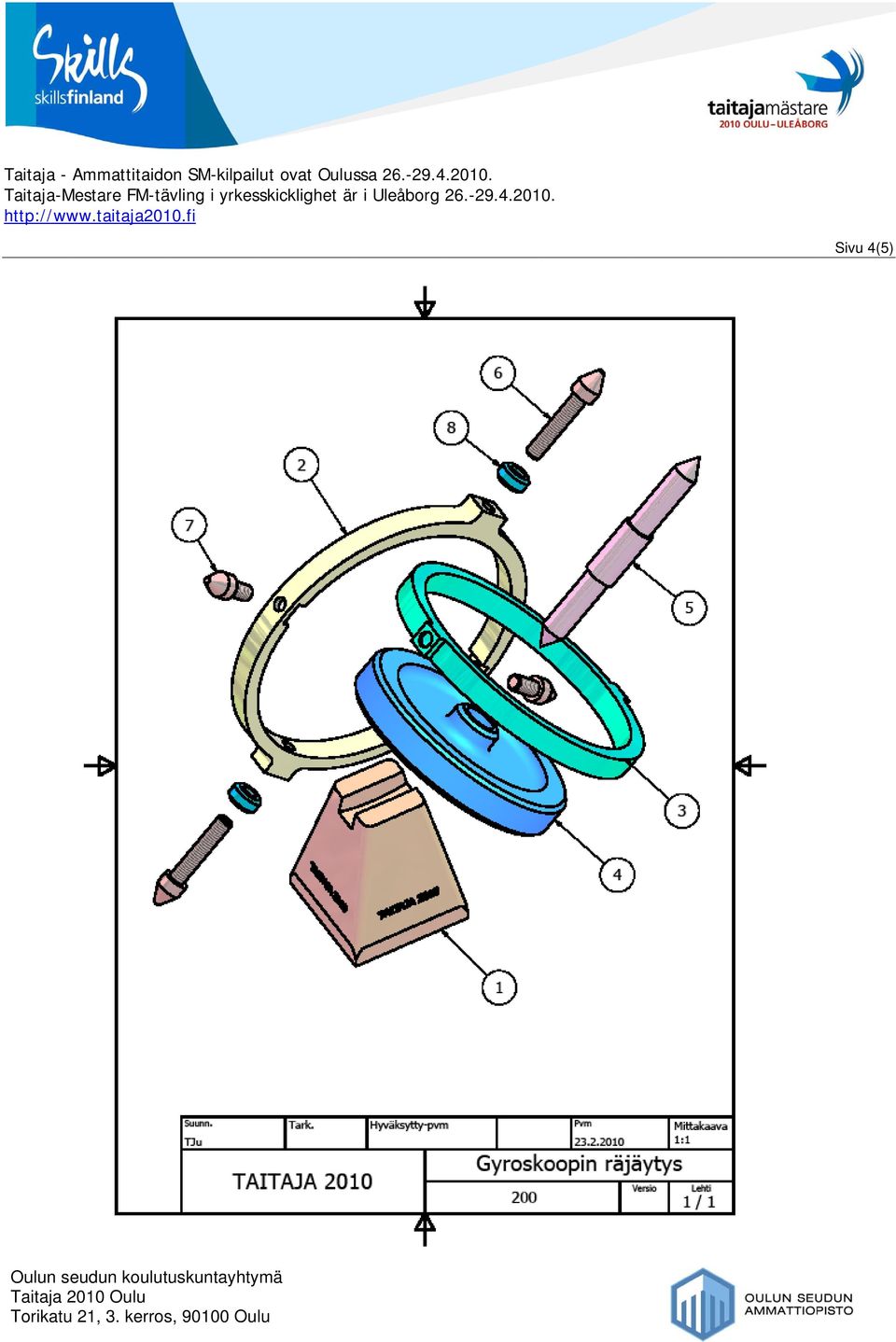

6 Taitaja-Mestaree FM-tävling Sivu 4(5)

7 Taitaja-Mestaree FM-tävling Sivu 5(5)

sekä USE osa kokoonpanon

sekä USE osa kokoonpanon ovat Oulussa Sivu 1(5) 201 CAD-SUUNNITTELU FINAALI 3D-TEHTÄVÄ: GYROSKOOPPI 3D-tehtävä: Osa- ja kokoonpanomallinnus sekä työpiirustukset ja räjäytyspiirustus. kokoonpanon Kestoaika: Annettu: Tehtävä: Aikaaa
