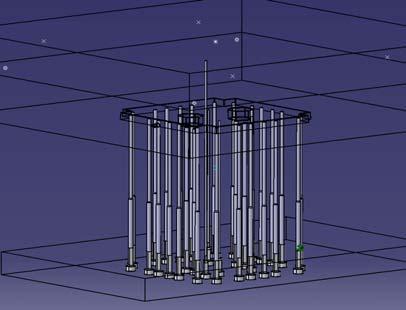

1 Ulostyöntölaatikko Juho Taipale, Tuula Höök Tampereen teknillinen yliopisto Teoriatausta Muotin perusrakenne Muotin standardiosat CAD työkalut harjoituksessa Ulostyöntölaatikko Mallinnuksen vaiheet Harjoituksessa mallinnetaan ohjauskomponentit ja tukipylväät ulostyöntölaatikkoon. 1. Avaa zip tiedosto start_ejectorbox_catia.zip ja pura se. 2. Avaa CATIA product tiedosto ejectors_catia.catproduct. 3. Tee päällimmäisen ulostyöntölaatan pohjaan rautalankapiirros, johon merkitset pisteillä palautustappien paikat. Aloita rautalankapiirroksen tekeminen valitsemalla hiiren oikealla painikkeella EjectorPlateA EjectorPlateA Object Edit. Tai tuplaklikkaa EjectorPlateA. Mold Tooling Design Ejection Components Guiding components Injection Components Split Component Part Design Split Pocket Generative Shape Design Join Jos työkalujen toimintojen suhteen ilmenee ongelmia, ratkaisuja voi etsiä CATIA helpistä. Kuva 1: Käytä EjectorPlateA (EjectorPlateA.1) objektin alla olevaa objektia. Sitä voidaan käsitellä, kuten mitä tahansa Part tiedostoa. Muottikokoonpanossa ylemmän tason objekti sisältää referenssin CATIA:n kirjastoon, paikan ja kaikki muut tiedot, jotka on annettu osan työkaluikkunassa. Ulostyöntölaatikko 1

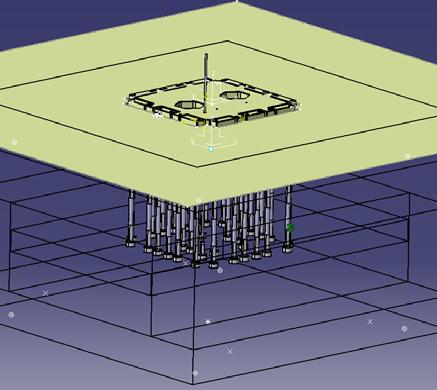

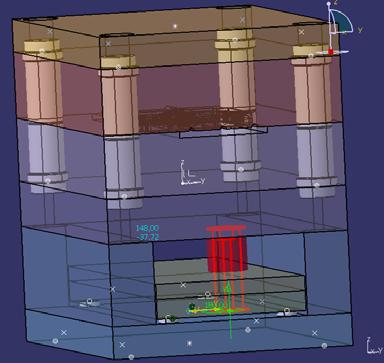

2 4. Vaihda työskentelytilaksi Mold Tooling Design. 5. Valitse haluamasi kokoinen palautustappi CATIA:n kirjastosta. Palautustappi on suurihalkaisijainen ulostyöntötappi. Näytä edellisessä vaiheessa valmistettu rautalankapiirros palautustapin työkaluikkunassa kohtaan, jossa kysytään tapin sijoituspaikkaa. Näytä porattavat laatat Standard Drillings parametriksi, mutta huomioi, että Standard Drillings parametrilla asetetusta reiästä tulee hieman suurempi kuin ulostyönnin. Parametrilla voi valmistaa reiät ulostyöntölaattaan ja takalaattaan, mutta ei muottilaattaan. Toimi samoin kuin ulostyöntimien reikiä mallinnettaessa. Katso lisäohjeet otsikon Ulostyöntimet alta. 6. Leikkaa palautustapit sopivan mittaisiksi CoreSurface :n avulla Mold Tooling Design työskentelytilassa. Valitse kaikki mallintamasi palautustapit. (Valitse hiiren oikealla painikkeella Selected Objects Split component.) 7. Tee rautalankapiirros, johon merkitset tukipylväiden paikat. Tutki kirjaston tai CATIA:n Help tiedostojen avulla, missä kohdassa tukipylvästä on sen kohdistuspiste. Kohdistuspiste on merkitty tukipylvään kuvaan keltaisella neliöllä. Tee rautalankapiirros kohdistuspisteen perusteella valittuun pintaan. 8. Hae tukipylväät työkalukirjastosta ja näytä piirros niille samoin kuin edellä. Tukipylväät voi asettaa paikoilleen myös syöttämällä koordinaatit työkaluikkunaan, mutta rautalankapiirroksen käyttäminen on paljon helpompaa. Jos päätät käyttää koordinaatteja, sijoituskohdaksi näytetään sopiva pinta muottikokoonpanosta. 9. Tutki standardiosaluettelojen ja teoria aineistojen perusteella, millaisia vaihtoehtoja on käytettävissä ulostyöntölaattojen ohjaamiseksi. Selvitä löytyykö ohjauskomponenttia CATIA:n kirjastosta. Jos löytyy, selvitä missä sen kohdistuspiste on ja tee sen jälkeen rautalankapiirros muottiin vastaavalle kohdalle. Hae komponentit ja aseta ne paikoilleen. Muista syöttää Standard Drillings parametri. 10. Jos komponenttia ei ole CATIA:n kirjastossa, hae se jostakin web pohjaisesta kirjastosta, käytä valmistajien CD ROM luetteloita tai vastaavia lähteitä. Web pohjaisia kirjastoja on esimerkiksi Part Server, Part Server toimittaa komponentit CATIA makroina. Katso CAD Pikaoppaasta ohje makron käyttämiseksi. 11. Tallenna komponentti muottikokoonpanon kanssa samaan kansioon ja käytä sitä muottikokoonpanossa, kuten käyttäisit mitä tahansa kokoonpanon osaa. Jotta voisit asettaa osan paikoilleen, avaa Assembly Design työskentelytila. Itse mallinnettuja tai kirjastoista haettuja osia voi alkaa koota omaan kirjastoon, mutta tässä harjoituksessa komponentti vain tallennetaan kansioon. 12. Jos komponentti on haettu web kirjastosta ja asetettu paikoilleen Assembly Design työskentelytilassa, sinun täytyy mallintaa asennustaskut ja reiät itse. Taskut ja reiät tehdään leikkaamalla ulostyöntölaatat ja/tai muottilaatta ja kiinnityslaatta komponentin pinnoilla. Toimi esimerkiksi seuraavasti: Avaa makrolla tuotettu komponentti uuteen ikkunaan ja tee leikkaamiseen käytettävistä pinnoista Join Generative Shape Design työskentelytilassa. ( Start Mechanical Design Generative Shape Design ) Täytä reiät, jos niitä on. Jos lopputuloskena on erillisiä pintoja, liitä kaikki pinnat yhdeksi Join :ksi Sulje uusi ikkuna ja siirry takaisin muottikokoonpanoon Tuplaklikkaa leikattavan laatan xxplate objektia xxplate (xxplate.1) objektin alla. Tai valitse hiiren oikealla painikkeella xxplate xxplate Object Edit. Katso Kuva 1. Siirryt tällöin Part Design työskentelytilaan. Leikkaa laatta valmistamallasi pinnalla Split työkalua käyttäen. 13. Jos muoto on hyvin yksinkertainen, voit mallintaa asennusreiät ja taskut Pocket työkalulla. Ulostyöntölaatikko 2

3 CAD Pikaopas Ejection components Insert Ejection components Liittää ulostyöntöön tarvittavat komponentit muottikokoonpanoon. Samalla voit määrittää poraukset väljiä reikiä varten päällimmäiseen ulostyöntölaattaan ja takalaattaan. Tarkkasovitteiset reiät mallinnetaan erikseen. Guiding components Insert Guiding components Liittää muottipuoliskojen ja ulostyönnön ohjaukseen tarvittavat komponentit osaksi muottikokoonpanoa. Osia ovat ohjaustapit ja holkit. Samalla työkalulla voidaan mallintaa asennusreiät asettamalla Standard Drillings kohtaan parametriksi työstettävät laatat. Ulostyöntölaatikko 3

4 Injection components Insert Injection components Liittää muottipesän täyttämisessä tarvittavat osat muottikokoonpanoon. Näitä osia ovat syöttöholkki, suuttimen vetotappi, tukipylväät ja jäähdytyskanavien osat. Samalla työkalulla voidaan mallintaa asennusreiät asettamalla Standard Drillings kohtaan parametriksi työstettävät laatat. Split Component right click over the component/components Selected Objects Split component Työkalulla leikataan ulostyöntimet oikean mittaisiksi siten, että ne päättyvät tarkasti Muottipesän pintaan. Käytä Core Surface :a leikkaavana pintana. Makro Mold Tooling Design Tools Macro Macros Valitse painikkeista Select ja hae makro. Valitse sen jälkeen Run. CATIA kysyy nyt, mihin komponentti tallennetaan. Kirjoita haluamasi hakemistopolku ruutuun ja paina OK. Ulostyöntölaatikko 4

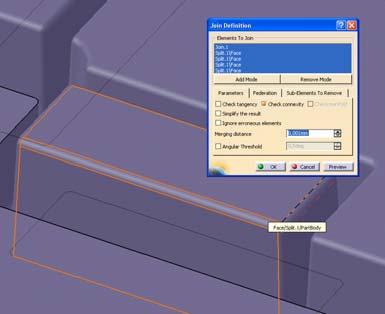

5 Join Generative Shape Design Insert Operations Join Liittää erilliset pinnat tai käyrät yhdeksi kokonaisuudeksi. Voit valita mallintamiasi pintoja, käyriä, kappaleessa olevia seinämiä tai kappaleessa olevia nurkkia ja tehdä niistä objektin, jota voi käyttää myöhemmin pintana tai käyränä. Kappaleen nurkkia tai pintoja ei tarvitse siis kopioida erikseen. Split Part Design Insert Surface Based Features Split Leikkaa tilavuusmallin pinnalla. Leikattava osa häviää mallista. Nuolien suuntaan oleva osa mallia jää jäljelle. Leikkaavan pinnan täytyy olla yksi yhtenäinen pinta. Ulostyöntölaatikko 5

6 Pocket Part Design Insert Sketch Based Features Pocket Pocket työkalulla voidaan kappaleesta poistaa materiaalia pursottamalla profiilia kappaleen sisällä. Oppimistavoitteet Ulostyöntölaatikon osat Ulostyöntölaatikon osien tuonti muottikokoonpanoon. CAD tools to learn Mold Tooling Design: Insert: Ejection Components, Insert: Guiding components, Insert: Injection Components, Split Component Part Design: Split, Pocket Generative Shape Design: Join Arviontiperusteet Hyväksytty Osien tuonti muottikokoonpanoon on onnistunut. Erinomainen Osien tuonti muottikokoonpanoon on onnistunut. Kaikki osat ovat oikeissa paikoissa ja oikean kokoisia. Osien vaatimat reiät muottilevyissä on tehty oikein. Ulostyöntölaatikko 6
