Luettelo kilpailutehtävien toteutukseen käytetystä materiaaleista.

Transkriptio

1 402 Ilmastointiasennus -lajin KILPAILUTEHTÄVÄT Luettelo kilpailutehtävien toteutukseen käytetystä materiaaleista. Kanava-asennus: Tuoteen nimi ja koko Määrä Kanava Ø m Kanava Ø m Kanava Ø m KY Ø250/90 27 kpl KY Ø160/90 36 kpl KY Ø250/45 18 kpl Lähtökaulus Ø250/ kpl T-haara Ø160/ kpl Pääty osalle Ø160 9 kpl Pääty kanava Ø160 9 kpl Pikaluukku Ø250 9 kpl Tasolähtö Ø kpl NOX kpl SET kpl Kierretanko M8 40 m Jalkaruuvi M8 x kpl Jatkomutteri M8 x 50mm 45 kpl Mutteri M8 18 kpl Peltiruuvi 4 x kpl Vetoniitti 3,2 x kpl

2 Ohutlevytyöt: 0,75 mm Sinkitttyteräslevy 15 m 2 Z-lista 35m Työntölista 20 m Sisäkulma 108 kpl Ulkokulma 80 kpl Ilmavirtojen mittaustyö: IV-kone Vallox-90 2 kpl Muovikanava Ø m Käyrä Ø125 /90 8 kpl Käyrä Ø125/45 T-haara Ø125/125 8 kpl T-haara Ø125/100 2 kpl 4 kpl

3 Liitteet: Liite 1. Kanava-asennustehtävä 1. Liite 2. Kanava-asennustehtävä 2

4

5 Liite 3. Ohutlevytehtävä 1

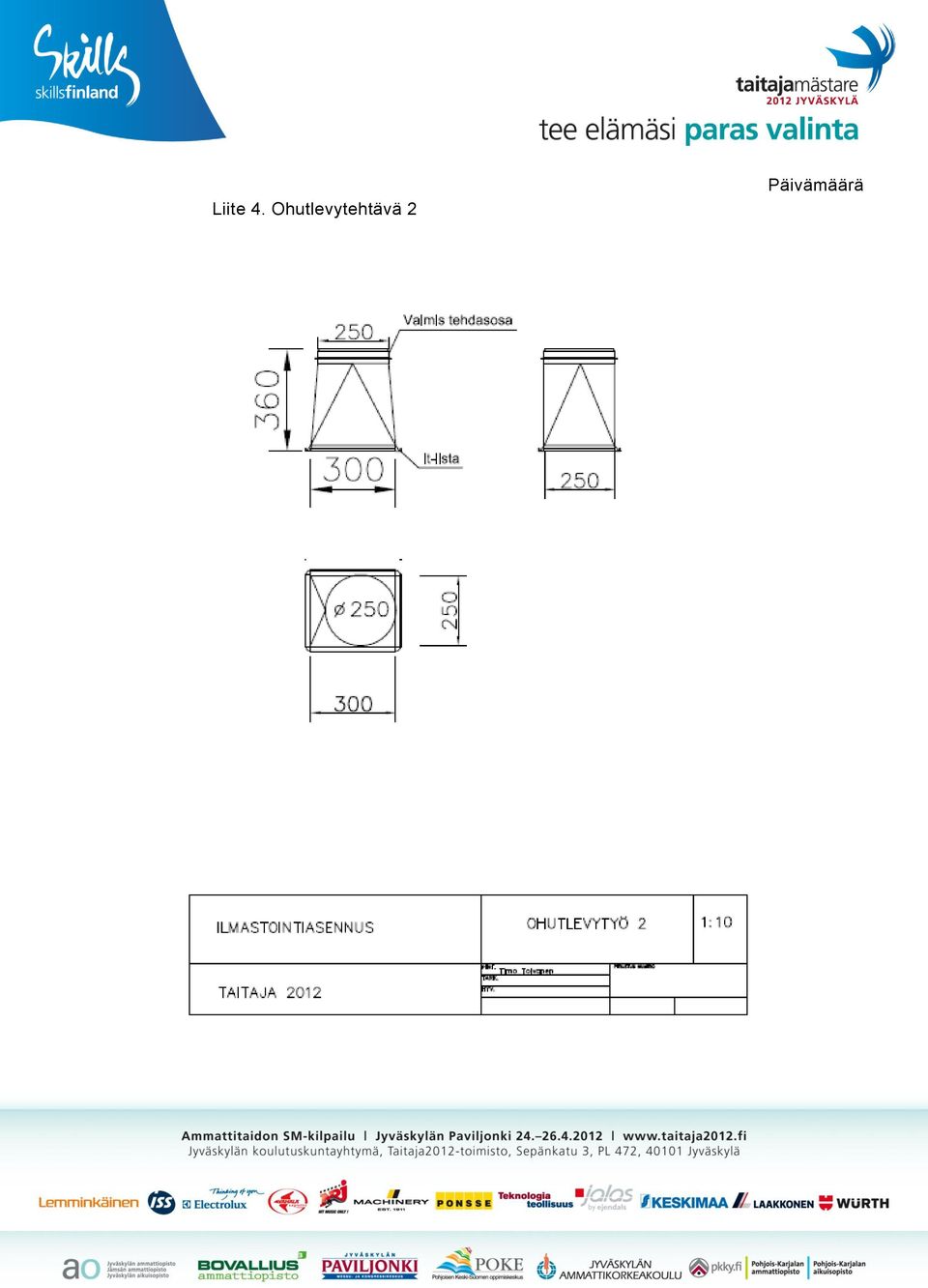

6 Liite 4. Ohutlevytehtävä 2

7 Liite 5. A. IV-ASENNUSTYÖ 1. Tehtävään on varattu tehollista työaikaa 6 tuntia. TYÖTURVALLISUUS Kanavien katkaisu tapahtuu kilpailijan omassa työpisteessä. Katkaisut tulee suorittaa kanavaleikkurilla/suikaleleikkurilla tai muulla kipinöimättömällä työmenetelmällä. TYÖSELITYS Kanavien asennus tehdään annetun piirustuksen mukaisesti. Työpisteen seiniin on kiinnitetty valmiiksi lähtöyhteet piirustuksen m u- kaisesti. Puhdistusluukku asennetaan piirustuksessa osoitettuun kohtaan. Tiivistysmassaa käytetään tarvittavissa työvaiheissa. Kanavien kannakointi suoritetaan piirustuksessa esitetyllä tavalla. Tuenta tapahtuu kierretangolla jalkaruuvi tai kiinnikekiinnityksin yläpuolisiin tuki/kiskorakenteisiin. Asennustyön tulee täyttää yleiset hyväksyttävät rakentamisen laatuvaatimukset. ARVIOINTI Arvioinnissa kiinnitetään huomiota neljään osa-alueeseen, joista muodostuu yhteensä (24p): A1 työturvallisuuteen (2p), kuten esimerkiksi turvallisiin työskentelytapoihin ja suojainten käyttöön

8 A2 yleisarviointiin (5p), kuten esimerkiksi asennuspaikan siisteyteen, asennusjärjestykseen, materiaalien taloudelliseen käyttöön. A3 liitoksiin (6p), kuten esimerkiksi puhdistusluukun asennukseen, niittauksiin ja lähtöyhteen asennukseen. A4 valmiiseen työhön (11p), kuten esimerkiksi mittatarkkuuteen ja kanavien suoruuteen. Liite 6. B. TARVIKELUETTELON LAATIMINEN Tehtävään on varattu tehollista työaikaa 1 tunti. TYÖTURVALLISUUS Muista yleinen työturvallisuus. TYÖSELITYS Tarvikeluettelo laaditaan omasta työstä, omilla muistiinpano- ja mitoitusvälineillä. Käyttöösi on varattu lvi-hinnasto. Laskentarajana toimivat vaneriseinän ja kannatinpalkkien pinta. Tarvike määrät valitaan kappalemäärin (kpl) tai täydelle metrille (m) (esim. jos kanavaa on 12,3 m, niin hinnoitteluun laitetaan 13 m). Vetoniitit lasketaan täysin laatikoin, kierretangot täysille metreille. Tarvikeluettelo laaditaan Excel 2007 ohjelmalla valmiille taulukolle. Taulukossa ei ole käytetty laskuominaisuuksia. Kilpailija saa/voi lisätä taulukkoon tarvittavat laskuominaisuudet. Tuotteille on laskettava -25 % alennus.

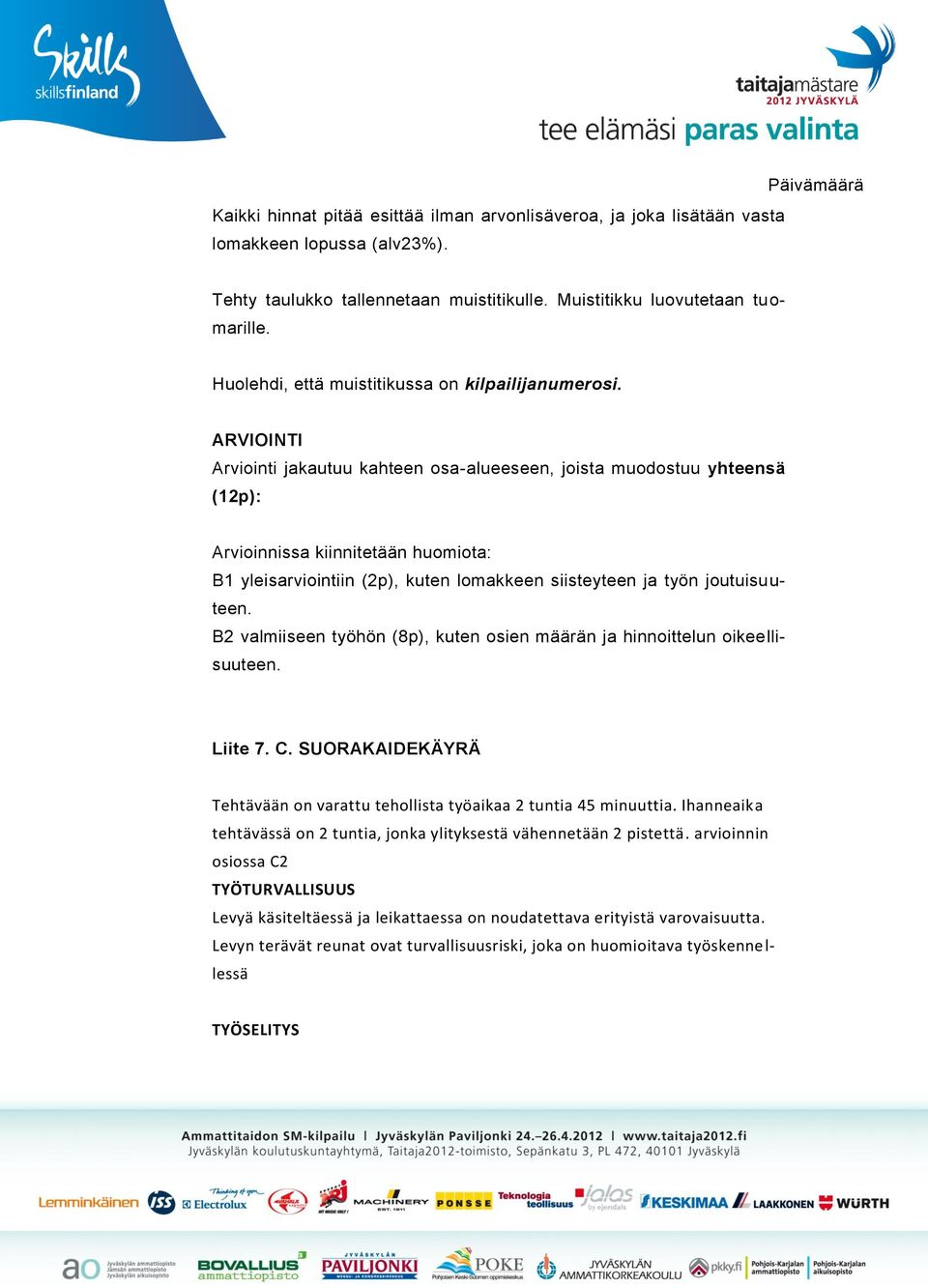

9 Kaikki hinnat pitää esittää ilman arvonlisäveroa, ja joka lisätään vasta lomakkeen lopussa (alv23%). Tehty taulukko tallennetaan muistitikulle. Muistitikku luovutetaan tuomarille. Huolehdi, että muistitikussa on kilpailijanumerosi. ARVIOINTI Arviointi jakautuu kahteen osa-alueeseen, joista muodostuu yhteensä (12p): Arvioinnissa kiinnitetään huomiota: B1 yleisarviointiin (2p), kuten lomakkeen siisteyteen ja työn joutuisuuteen. B2 valmiiseen työhön (8p), kuten osien määrän ja hinnoittelun oikeellisuuteen. Liite 7. C. SUORAKAIDEKÄYRÄ Tehtävään on varattu tehollista työaikaa 2 tuntia 45 minuuttia. Ihanneaika tehtävässä on 2 tuntia, jonka ylityksestä vähennetään 2 pistettä. arvioinnin osiossa C2 TYÖTURVALLISUUS Levyä käsiteltäessä ja leikattaessa on noudatettava erityistä varovaisuutta. Levyn terävät reunat ovat turvallisuusriski, joka on huomioitava työskenne l- lessä TYÖSELITYS

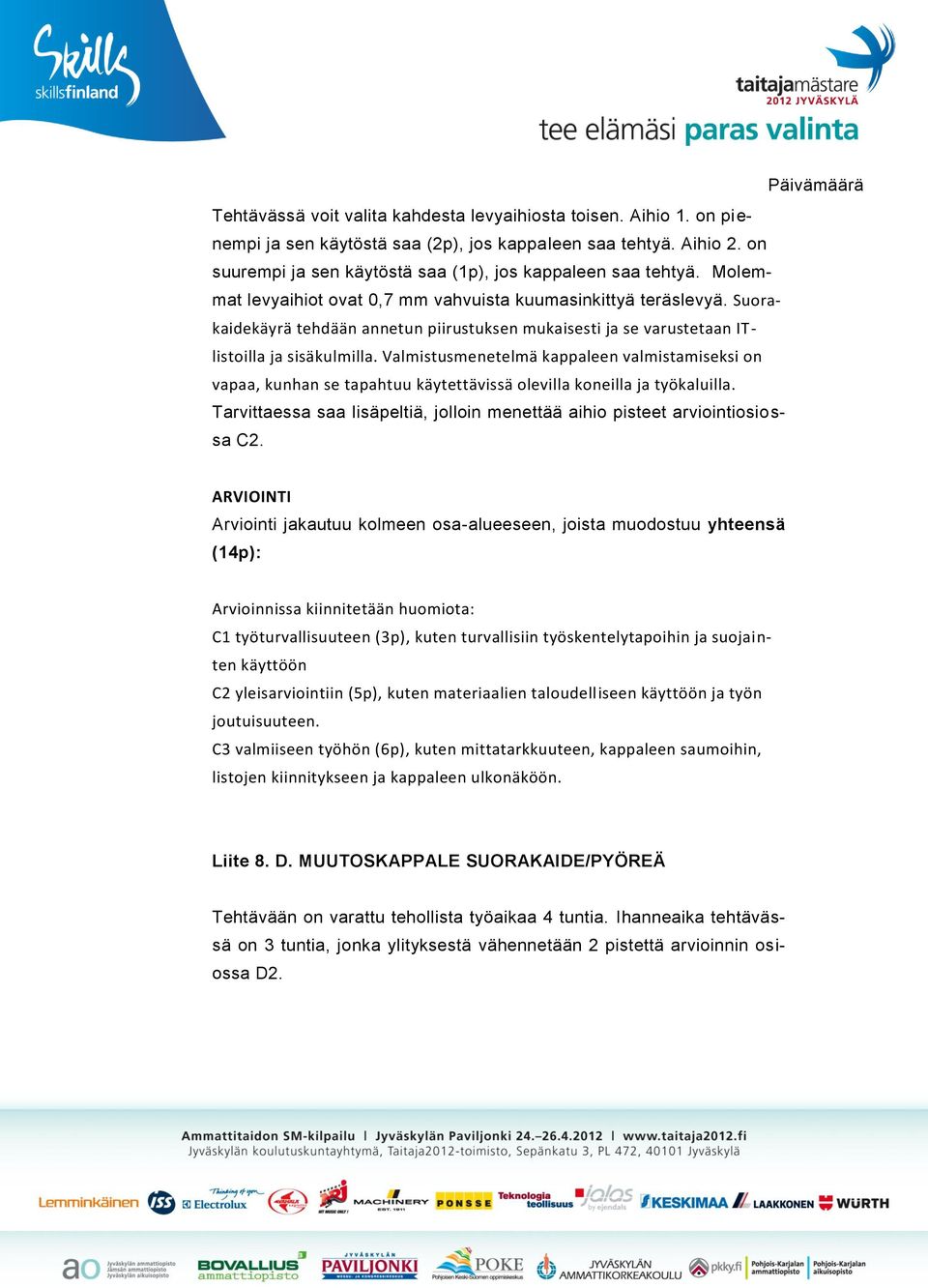

10 Tehtävässä voit valita kahdesta levyaihiosta toisen. Aihio 1. on pienempi ja sen käytöstä saa (2p), jos kappaleen saa tehtyä. Aihio 2. on suurempi ja sen käytöstä saa (1p), jos kappaleen saa tehtyä. Molemmat levyaihiot ovat 0,7 mm vahvuista kuumasinkittyä teräslevyä. Suorakaidekäyrä tehdään annetun piirustuksen mukaisesti ja se varustetaan ITlistoilla ja sisäkulmilla. Valmistusmenetelmä kappaleen valmistamiseksi on vapaa, kunhan se tapahtuu käytettävissä olevilla koneilla ja työkaluilla. Tarvittaessa saa lisäpeltiä, jolloin menettää aihio pisteet arviointiosiossa C2. ARVIOINTI Arviointi jakautuu kolmeen osa-alueeseen, joista muodostuu yhteensä (14p): Arvioinnissa kiinnitetään huomiota: C1 työturvallisuuteen (3p), kuten turvallisiin työskentelytapoihin ja suojainten käyttöön C2 yleisarviointiin (5p), kuten materiaalien taloudelliseen käyttöön ja työn joutuisuuteen. C3 valmiiseen työhön (6p), kuten mittatarkkuuteen, kappaleen saumoihin, listojen kiinnitykseen ja kappaleen ulkonäköön. Liite 8. D. MUUTOSKAPPALE SUORAKAIDE/PYÖREÄ Tehtävään on varattu tehollista työaikaa 4 tuntia. Ihanneaika tehtävässä on 3 tuntia, jonka ylityksestä vähennetään 2 pistettä arvioinnin osiossa D2.

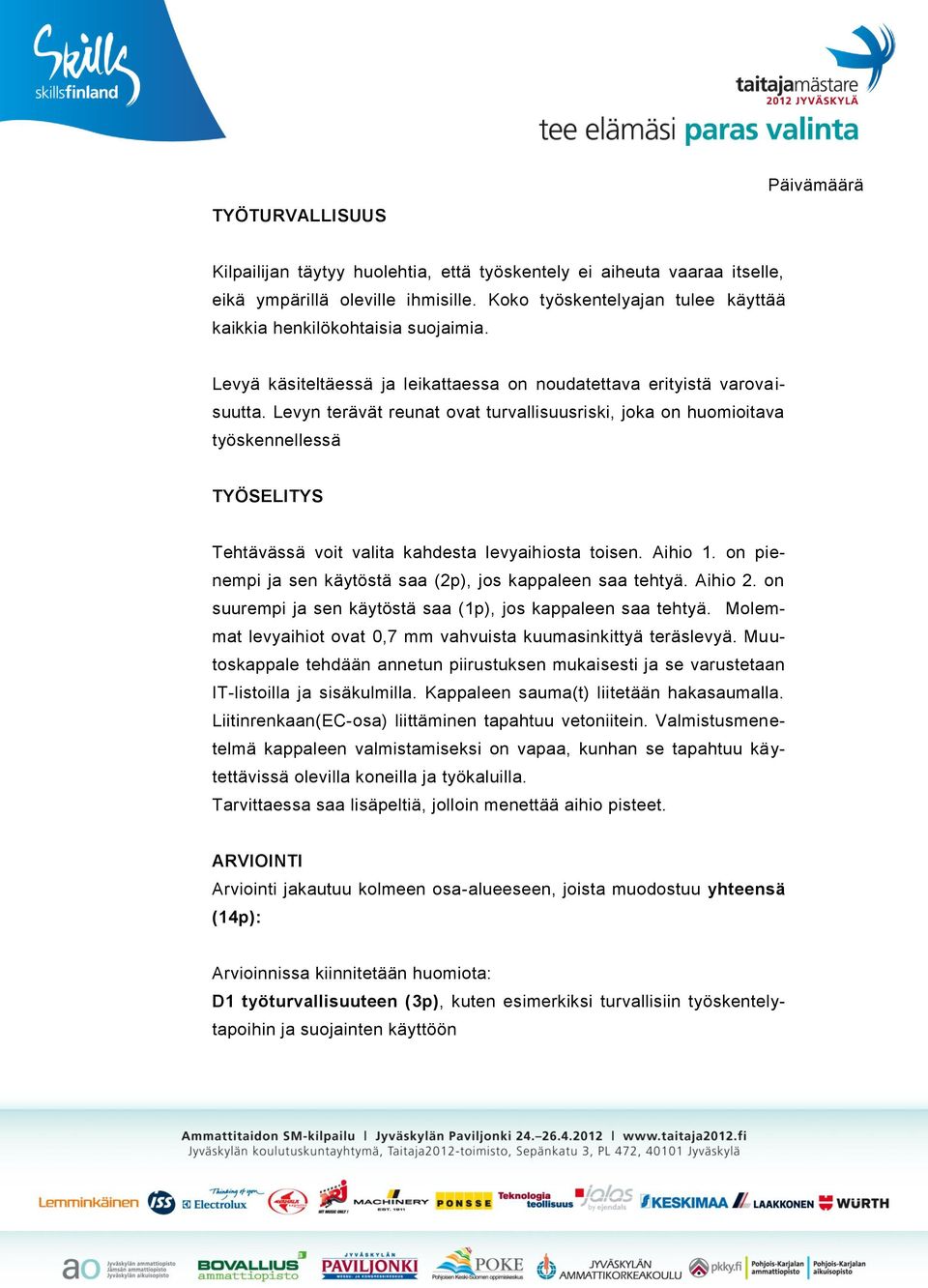

11 TYÖTURVALLISUUS Kilpailijan täytyy huolehtia, että työskentely ei aiheuta vaaraa itselle, eikä ympärillä oleville ihmisille. Koko työskentelyajan tulee käyttää kaikkia henkilökohtaisia suojaimia. Levyä käsiteltäessä ja leikattaessa on noudatettava erityistä varovaisuutta. Levyn terävät reunat ovat turvallisuusriski, joka on huomioitava työskennellessä TYÖSELITYS Tehtävässä voit valita kahdesta levyaihiosta toisen. Aihio 1. on pienempi ja sen käytöstä saa (2p), jos kappaleen saa tehtyä. Aihio 2. on suurempi ja sen käytöstä saa (1p), jos kappaleen saa tehtyä. Molemmat levyaihiot ovat 0,7 mm vahvuista kuumasinkittyä teräslevyä. Muutoskappale tehdään annetun piirustuksen mukaisesti ja se varustetaan IT-listoilla ja sisäkulmilla. Kappaleen sauma(t) liitetään hakasaumalla. Liitinrenkaan(EC-osa) liittäminen tapahtuu vetoniitein. Valmistusmenetelmä kappaleen valmistamiseksi on vapaa, kunhan se tapahtuu käytettävissä olevilla koneilla ja työkaluilla. Tarvittaessa saa lisäpeltiä, jolloin menettää aihio pisteet. ARVIOINTI Arviointi jakautuu kolmeen osa-alueeseen, joista muodostuu yhteensä (14p): Arvioinnissa kiinnitetään huomiota: D1 työturvallisuuteen (3p), kuten esimerkiksi turvallisiin työskentelytapoihin ja suojainten käyttöön

12 D2 yleisarviointiin (5p), kuten esimerkiksi materiaalien taloudelliseen käyttöön ja työn joutuisuuteen. D3 valmiiseen työhön (6p), kuten esimerkiksi mittatarkkuuteen, kappaleen saumoihin, listojen kiinnitykseen ja voidaanko kappaletta käyttää oikeassa iv-kanavistossa. Liite 9. E. MITTAUSTYÖ Tehtävään varattu kokonaistyöskentelyaika on 1 tunti. Ihanneaika on 45 min, jonka ylityksestä vähennetään (0,5p) arvioinnin osiossa E2. TYÖSELITYS Tehtävänä on mitata asennetun kanaviston päätelaitteista ja mittarenkaasta ilmavirrat sekä paine-erot ja säätöasennot. Mittaustulokset kirjataan mittauspöytäkirjaan. Lisäksi on mitattava tuloilmailmakanavasta pitot-putkella tai kuumalanka-anemometrillä kokonaisilmavirrat, nopeudet ja laskettava kanavan poikkipinta-ala. Mittaustyö tehdään kilpailijan omilla mittalaitteilla. Käytössä on päätelaitevalmistajan manuaalit ja mittasondi. Mitattavan kohteen omistaa Taito Taitaja ja sijaitsee osoitteessa: Lutakonaukio Jyväskylä TYÖTURVALLISUUS Muista noudattaa työturvallisia työskentelytapoja.

13 ARVIOINTI Arviointi jakautuu kolmeen osa-alueeseen, joista muodostuu yhteensä (12p): Arvioinnissa kiinnitetään huomiota seuraaviin asioihin: E1 Valmis työ (3p), kuten esimerkiksi mittauspöytäkirjan oikeaan täyttämiseen ja siisteyteen. E2 Mittauskohteet (9p), kuten esimerkiksi saatuun mittaustulokseen, mittauksen oikeaan suoritustapaan ja käytettyyn aikaan. Liite 10. F. IV-ASENNUSTYÖ 2. Tehtävään on varattu tehollista työaikaa 3 tuntia. TYÖTURVALLISUUS Kilpailijan täytyy huolehtia, että työskentely ei aiheuta vaaraa itselle, eikä ympärillä oleville ihmisille. Koko työskentelyajan tulee käyttää kaikkia henkilökohtaisia suojavälineitä. Kanavien katkaisu tapahtuu kilpailijan omassa työpisteessä. Katkaisut tulee suorittaa kanava-/suikaleleikkurilla tai muulla kipinöimättömällä työmenetelmällä. TYÖSELITYS Kanavien asennus tehdään annetun piirustuksen mukaisesti, poistoilmakanavan liitekanava lyhennetään tötsäsaksilla kuvassa annettuun mittaan. Työpisteen seiniin on kiinnitetty valmiiksi lähtöyhteet piirustuksen m u- kaisesti.

14 Tiivistysmassaa käytetään tarvittavissa työvaiheissa. Kanavien kannakointi suoritetaan piirustuksessa esitetyllä tavalla. Tuenta tapahtuu yhdellä kierretangolla jalkaruuvi tai kiinnikekiinnityksin yläpuolisiin tuki/kiskorakenteisiin. Asennustyön tulee täyttää yleiset hyväksyttävän kanava-asennuksen laatuvaatimukset. ARVIOINTI Arvioinnissa kiinnitetään huomiota neljään osa-alueeseen, joista muodostuu yhteensä (26p): A1 työturvallisuuteen (2p), kuten esimerkiksi turvallisiin työskentelytapoihin ja suojainten käyttöön A2 yleisarviointiin (7p), kuten esimerkiksi asennuspaikan siisteyteen, asennusjärjestykseen, materiaalien taloudelliseen käyttöön. A3 liitoksiin (2p), kuten esimerkiksi puhdistusluukun asennukseen, niittauksiin ja lähtöyhteen asennukseen. A4 valmiiseen työhön (15p), kuten esimerkiksi mittatarkkuuteen ja kanavien suoruuteen. Tässä arviointikohdassa suoritetaan koko asennustyön subjektiivinen arviointi (tarkoittaa, että miltä lopullinen työ näyttää). Subjektiivisen arvioinnin tuomarit suorittaa yhdessä ja sen osuus on (3p).
