1 Wi-Fi Direct -opas Helppo määritys Wi-Fi Directin avulla Vianmääritys Liite

2

3 Sisällys Tietoja oppaasta... 2 Oppaassa käytetyt symbolit... 2 Vastuuvapauslauseke Helppo määritys Wi-Fi Directin avulla SSID:n tarkistus... 3 Yhteyden muodostaminen Windows-käyttöjärjestelmässä... 3 SP C260SFNw/C262SFNw... 3 SP C260DNw/C262DNw... 5 Yhteyden muodostaminen OS X -käyttöjärjestelmässä... 6 SP C260SFNw/C262SFNw... 6 SP C260DNw/C262DNw... 7 Yhteyden muodostaminen Android-laitteella... 8 SP C260SFNw/C262SFNw... 8 SP C260DNw/C262DNw... 9 Yhteyden muodostaminen ios-laitteella SP C260SFNw/C262SFNw SP C260DNw/C262DNw Vianmääritys Yhteysongelmat Yhteyden muodostaminen onnistui, mutta langatonta lähiverkkoa ei voi käyttää Liite Wi-Fi Direct -salausavaimen muuttaminen SP C260SFNw/C262SFNw SP C260DNw/C262DNw Tavaramerkki

4 Tietoja oppaasta Oppaassa käytetyt symbolit Tässä käyttöohjeessa käytetään seuraavia symboleja: Näihin kohtiin on syytä kiinnittää huomiota laitetta käytettäessä. Niissä annetaan myös todennäköisiä syitä paperitukoksiin, alkuperäisten vahingoittumiseen tai tietojen menetykseen. Lue nämä selostukset huolella. Lisäselityksiä laitteen toiminnoista sekä käyttäjän tekemien virheiden korjausohjeita. [ ] Laitteen näytön tai käyttöpaneelin näppäimien nimet. Vastuuvapauslauseke Laitevalmistaja ei vastaa vahingoista, jotka aiheutuvat tämän laitteen virheestä, tallennetun tiedon menetyksestä tai laitteen ja sen mukana toimitettujen käyttöoppaiden käytöstä tai käyttämättä jättämisestä. Varmista, että sinulla on aina varmuuskopio laitteelle tallennetuista tiedoista. Asiakirjoja tai tietoa voi kadota, jos laitteeseen tulee virhe tai vikatila. Valmistaja ei vastaa laitteella luoduista asiakirjoista tai käyttäjien tiedoista. Kuvien laitteet voivat hieman poiketa omistamastasi laitteesta. 2

5 1. Helppo määritys Wi-Fi Directin avulla SSID:n tarkistus Asenna tulostinohjain ennen seuraavan toimenpiteen suorittamista. Lisätietoja, katso Asennusopas. Tarkista, ettei laitteeseen ole kytketty Ethernet-kaapelia. 1. Tulosta konfigurointisivu. Katso lisätietoja konfigurointisivun tulostamisesta Käyttäjän ohjeesta. 2. Kirjoita kohdassa Wireless Direct -aset. näkyvä SSID-tunnus konfigurointisivulle. Yhteyden muodostaminen Windowskäyttöjärjestelmässä SP C260SFNw/C262SFNw Ota tietokoneen Wi-Fi Direct -toiminto käyttöön ennen seuraavan toimenpiteen suorittamista. Tietoja Wi-Fi Direct -toiminnon käyttöönotosta on tietokoneen käyttöohjeissa. Vaiheiden 8 11 asetukset on määritettävä kahden minuutin kuluessa. 1. Paina [Aset.]. 2. Paina [Verkkoasetukset]. 3. Jos laite pyytää salasanaa, syötä salasana numeronäppäimillä ja paina [OK]. [Verkkoasetukset]-valikon salasana voidaan määrittää [Pääkäytt. työkalut] -valikon kohdassa [Pääk. työk. lukitus]. 4. Paina [WiFin käyttö]. 3

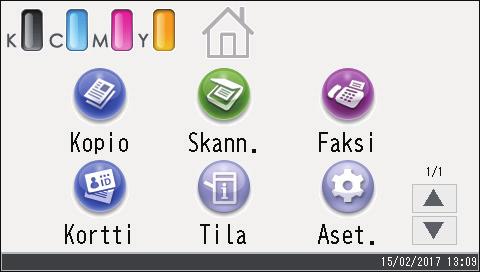

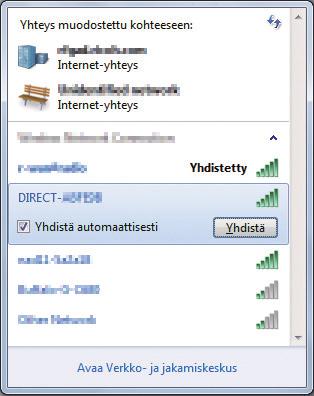

6 5. Paina [Ota käyttöön]. 6. Sammuta laite ja käynnistä se uudelleen. 7. Paina langaton LAN -kuvaketta. 8. Paina [Wi-Fi Direct]. 9. Valitse laitteen SSID-tunnus (DIRECT-XXXXXX) tietokoneen käytettävissä olevista langattomista yhteyksistä ja valitse sitten [Yhdistä]. Salausavaimen syöttöä varten avautuu ikkuna. 10. Anna Wi-Fi Direct -salausavain. Oletussalausavain on admin123. Katso lisätietoja salausavaimen muuttamisesta sivulta 16 kohdasta Wi-Fi Direct -salausavaimen muuttaminen. 11. Vahvista valittujen SSID-muutoksien tilaksi Yhdistetty. WiFi-asetukset on määritetty. 4

7 SP C260DNw/C262DNw Ota tietokoneen Wi-Fi Direct -toiminto käyttöön ennen seuraavan toimenpiteen suorittamista. Tietoja Wi-Fi Direct -toiminnon käyttöönotosta on tietokoneen käyttöohjeissa. Vaiheiden 1 4 asetukset on määritettävä kahden minuutin kuluessa. 1. Paina [WiFi Direct] -näppäintä. DUE503 [Wi-Fi Direct] -näppäimen LED-merkkivalo alkaa vilkkua. 2. Valitse laitteen SSID-tunnus (DIRECT-XXXXXX) tietokoneen käytettävissä olevista langattomista yhteyksistä ja valitse sitten [Yhdistä]. Salausavaimen syöttöä varten avautuu ikkuna. 3. Anna Wi-Fi Direct -salausavain. Oletussalausavain on admin123. Katso lisätietoja salausavaimen muuttamisesta sivulta 16 kohdasta Wi-Fi Direct -salausavaimen muuttaminen. 5

8 4. Vahvista valittujen SSID-muutoksien tilaksi Yhdistetty. WiFi-asetukset on määritetty. Yhteyden muodostaminen OS X -käyttöjärjestelmässä SP C260SFNw/C262SFNw Vaiheiden 8 14 asetukset on määritettävä kahden minuutin kuluessa. 1. Paina [Aset.]. 2. Paina [Verkkoasetukset]. 3. Jos laite pyytää salasanaa, syötä salasana numeronäppäimillä ja paina [OK]. [Verkkoasetukset]-valikon salasana voidaan määrittää [Pääkäytt. työkalut] -valikon kohdassa [Pääk. työk. lukitus]. 4. Paina [WiFin käyttö]. 5. Paina [Ota käyttöön]. 6. Sammuta laite ja käynnistä se uudelleen. 7. Paina langaton LAN -kuvaketta. 6

9 8. Paina [Wi-Fi Direct]. 9. Käynnistä tietokoneen järjestelmäasetukset. 10. Napsauta [Verkko]. 11. Napsauta [WiFi]. 12. Valitse laitteen SSID-tunnus (DIRECT-XXXXXX) [Verkon nimi] -ponnahdusvalikosta. Salausavaimen syöttämistä varten avautuu ikkuna. 13. Anna Wi-Fi Direct -salausavain. Oletussalausavain on admin123. Katso lisätietoja salausavaimen muuttamisesta sivulta 16 kohdasta Wi-Fi Direct -salausavaimen muuttaminen. 14. Vahvista valittujen SSID-muutoksien tilaksi Yhdistetty. WiFi-asetukset on määritetty. SP C260DNw/C262DNw Vaiheiden 1 7 asetukset on määritettävä kahden minuutin kuluessa. 1. Paina [WiFi Direct] -näppäintä. DUE503 [Wi-Fi Direct] -näppäimen LED-merkkivalo alkaa vilkkua. 2. Käynnistä tietokoneen järjestelmäasetukset. 3. Napsauta [Verkko]. 4. Napsauta [WiFi]. 5. Valitse laitteen SSID-tunnus (DIRECT-XXXXXX) [Verkon nimi] -ponnahdusvalikosta. Salausavaimen syöttämistä varten avautuu ikkuna. 7

10 6. Anna Wi-Fi Direct -salausavain. Oletussalausavain on admin123. Katso lisätietoja salausavaimen muuttamisesta sivulta 16 kohdasta Wi-Fi Direct -salausavaimen muuttaminen. 7. Vahvista valittujen SSID-muutoksien tilaksi Yhdistetty. WiFi-asetukset on määritetty. Yhteyden muodostaminen Android-laitteella SP C260SFNw/C262SFNw Vaiheiden 8 13 asetukset on määritettävä kahden minuutin kuluessa. 1. Paina [Aset.]. 2. Paina [Verkkoasetukset]. 3. Jos laite pyytää salasanaa, syötä salasana numeronäppäimillä ja paina [OK]. [Verkkoasetukset]-valikon salasana voidaan määrittää [Pääkäytt. työkalut] -valikon kohdassa [Pääk. työk. lukitus]. 4. Paina [WiFin käyttö]. 5. Paina [Ota käyttöön]. 6. Sammuta laite ja käynnistä se uudelleen. 8

11 7. Paina langaton LAN -kuvaketta. 8. Paina [Wi-Fi Direct]. 9. Avaa Lisäasetukset-valikko Android-laitteen käytettävissä olevien langattomien yhteyksien näytöllä. 10. Napauta [Wi-Fi Direct]. 11. Napauta laitteen SSID-tunnusta (DIRECT-XXXXXX). Salausavaimen syöttämistä varten avautuu ikkuna. 12. Anna Wi-Fi Direct -salausavain. Oletussalausavain on admin123. Katso lisätietoja salausavaimen muuttamisesta sivulta 16 kohdasta Wi-Fi Direct -salausavaimen muuttaminen. 13. Vahvista, että koneen SSID:n alla oleva teksti muuttuu tilaan Yhdistetty. WiFi-asetukset on määritetty. SP C260DNw/C262DNw Vaiheiden 1 6 asetukset on määritettävä kahden minuutin kuluessa. 1. Paina [WiFi Direct] -näppäintä. DUE503 [Wi-Fi Direct] -näppäimen LED-merkkivalo alkaa vilkkua. 9

12 2. Avaa Lisäasetukset-valikko Android-laitteen käytettävissä olevien langattomien yhteyksien näytöllä. 3. Napauta [Wi-Fi Direct]. 4. Napauta laitteen SSID-tunnusta (DIRECT-XXXXXX). Salausavaimen syöttämistä varten avautuu ikkuna. 5. Anna Wi-Fi Direct -salausavain. Oletussalausavain on admin123. Katso lisätietoja salausavaimen muuttamisesta sivulta 16 kohdasta Wi-Fi Direct -salausavaimen muuttaminen. 6. Vahvista, että koneen SSID:n alla oleva teksti muuttuu tilaan Yhdistetty. WiFi-asetukset on määritetty. Yhteyden muodostaminen ios-laitteella SP C260SFNw/C262SFNw Vaiheiden 8 13 asetukset on määritettävä kahden minuutin kuluessa. 1. Paina [Aset.]. 2. Paina [Verkkoasetukset]. 3. Jos laite pyytää salasanaa, syötä salasana numeronäppäimillä ja paina [OK]. [Verkkoasetukset]-valikon salasana voidaan määrittää [Pääkäytt. työkalut] -valikon kohdassa [Pääk. työk. lukitus]. 4. Paina [WiFin käyttö]. 5. Paina [Ota käyttöön]. 10

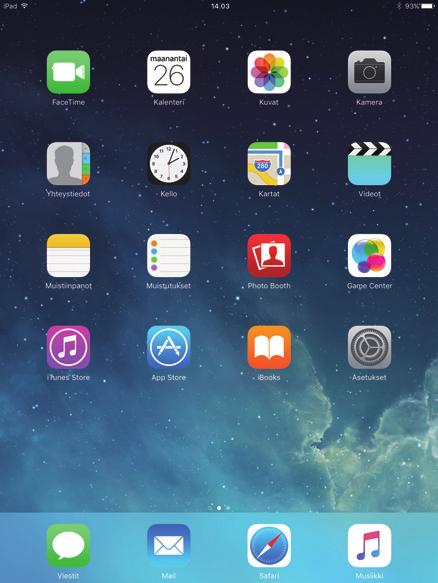

13 6. Sammuta laite ja käynnistä se uudelleen. 7. Paina langaton LAN -kuvaketta. 8. Paina [Wi-Fi Direct]. 9. Valitse [Asetukset] ios-laitteessa. 11

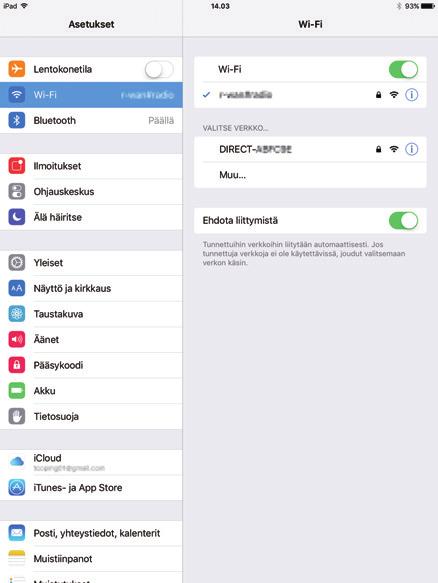

14 10. Napauta [Wi-Fi]. 11. Napauta laitteen SSID-tunnusta (DIRECT-XXXXXX). Salausavaimen syöttämistä varten avautuu ikkuna. 12. Anna Wi-Fi Direct -salausavain. Oletussalausavain on admin123. Katso lisätietoja salausavaimen muuttamisesta sivulta 16 kohdasta Wi-Fi Direct -salausavaimen muuttaminen. 13. Vahvista, että valittu SSID on rastitettu. WiFi-asetukset on määritetty. 12

15 SP C260DNw/C262DNw Vaiheiden 1 6 asetukset on määritettävä kahden minuutin kuluessa. 1. Paina [WiFi Direct] -näppäintä. DUE503 [Wi-Fi Direct] -näppäimen LED-merkkivalo alkaa vilkkua. 2. Valitse [Asetukset] ios-laitteessa. 13

16 3. Napauta [Wi-Fi]. 4. Napauta laitteen SSID-tunnusta (DIRECT-XXXXXX). Salausavaimen syöttämistä varten avautuu ikkuna. 5. Anna Wi-Fi Direct -salausavain. Oletussalausavain on admin123. Katso lisätietoja salausavaimen muuttamisesta sivulta 16 kohdasta Wi-Fi Direct -salausavaimen muuttaminen. 6. Vahvista, että valittu SSID on rastitettu. WiFi-asetukset on määritetty. 14

17 2. Vianmääritys Yhteysongelmat Ongelma Mahdollinen syy Ratkaisu SSID tai salausavain on syötetty virheellisesti. Ongelmia ilmenee, vaikka olet määrittänyt yhteysasetukset uudelleen. Tarkista, että SSID tai salausavain on syötetty oikein. Lisää SSID-tunnuksen etuliitteeksi merkkijono DIRECT-. Voit antaa enintään 32 merkkiä, jotka sisältyy DIRECT-. Yhteyden muodostaminen onnistui, mutta langatonta lähiverkkoa ei voi käyttää Ongelma Mahdollinen syy Ratkaisu Ethernet-kaapeli on liitetty laitteeseen. Yhteys on muodostettu, mutta langatonta LANyhteyttä ei voida käyttää. Yhteys voi epäonnistua huonon signaalin takia. Jos sekä Ethernet että langaton LAN on liitetty, Ethernet-liitännällä on etusija. Irrota Ethernet-kaapeli laitteesta käyttääksesi langatonta lähiverkkoa. Jos lähellä on toinen langaton verkko, langaton yhteys saattaa epäonnistua. Odota hetki ja yritä muodostaa yhteys verkkoon uudelleen. 15

18 3. Liite Wi-Fi Direct -salausavaimen muuttaminen SP C260SFNw/C262SFNw Voit vaihtaa Wi-Fi Direct -salausavaimen käyttämällä käyttöpaneelia tai Web Image Monitor -ohjelmaa. Asetusten määrittäminen käyttöpaneelilta 1. Paina [Aset.]. 2. Paina [Verkkoasetukset]. 3. Jos laite pyytää salasanaa, syötä salasana numeronäppäimillä ja paina [OK]. [Verkkoasetukset]-valikon salasana voidaan määrittää [Pääkäytt. työkalut] -valikon kohdassa [Pääk. työk. lukitus]. 4. Paina [WiFin käyttö]. 5. Paina [Ota käyttöön]. 6. Sammuta laite ja käynnistä se uudelleen. 7. Paina langaton LAN -kuvaketta. 16

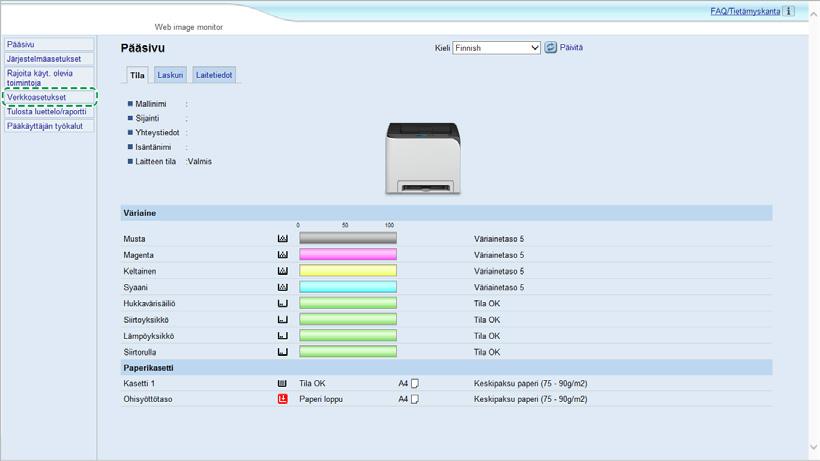

19 8. Paina [Wi-Fi Direct SSID]. 9. Paina syöttökenttää [Salasana:]. 10. Syötä Wi-Fi Directin salasana ja paina sitten [OK]. 11. Katkaise tulostimesta virta ja kytke se uudelleen. Asetusten määrittäminen Web Image Monitorilla 1. Avaa selain. 2. Kirjoita selaimen osoiteriville IP-osoite tai isäntänimi)/. Web Image Monitorin pääsivu avautuu. Voit kirjoittaa myös laitenimen, jos se on tallennettu DNS- tai WINS-palvelimelle. 3. Valitse [Verkkoasetukset]. 4. Avaa [WLAN]-välilehti. 5. Syötä salausavain kohtaan [WPA-tunnuslause] osiossa [Wi-Fi Direct -asetukset].. 6. Napsauta [OK]. Anna pääkäyttäjän salasana, jos olet rekisteröinyt salasanan kohdassa [Pääkäyttäjän työkalut]. 7. Sulje selain. 17

20 SP C260DNw/C262DNw Voit vaihtaa Wi-Fi Direct -salausavaimen käyttämällä käyttöpaneelia tai Web Image Monitor -ohjelmaa. Asetusten määrittäminen käyttöpaneelilta 1. Paina [Valikko]-näppäintä. 2. Valitse [Liitäntä] painamalla [ ] tai [ ] ja paina [OK]. 3. Valitse [Verkkoasetukset] painamalla [ ] tai [ ] ja paina [OK]. 4. Valitse [WiFi-määritys] painamalla [ ] tai [ ] ja paina [OK]. 5. Valitse [WiFi] painamalla [ ] tai [ ] ja paina [OK]. 6. Valitse [Käytössä] painamalla [ ] tai [ ] ja paina [OK]. 7. Sammuta laite ja käynnistä se uudelleen. 8. Paina [Valikko]-näppäintä. 9. Valitse [Liitäntä] painamalla [ ] tai [ ] ja paina [OK]. 10. Valitse [Verkkoasetukset] painamalla [ ] tai [ ] ja paina [OK]. 11. Valitse [WiFi-määritys] painamalla [ ] tai [ ] ja paina [OK]. 12. Valitse [Wi-Fi Direct PW] painamalla [ ] tai [ ] ja paina [OK]. 13. Paina painiketta [ ] tai [ ] syöttääksesi salasanan yhteydelle Wi-Fi Direct, ja paina sitten painiketta [OK]. 14. Sammuta laite ja käynnistä se uudelleen. Asetusten määrittäminen Web Image Monitorilla 1. Avaa selain. 2. Kirjoita selaimen osoiteriville IP-osoite tai isäntänimi)/. Web Image Monitorin pääsivu avautuu. Voit kirjoittaa myös laitenimen, jos se on tallennettu DNS- tai WINS-palvelimelle. 18

21 3. Valitse [Verkkoasetukset]. 4. Avaa [WLAN]-välilehti. 5. Syötä salausavain kohtaan [WPA-tunnuslause] osiossa [Wi-Fi Direct -asetukset]. 6. Napsauta [OK]. Anna pääkäyttäjän salasana, jos olet rekisteröinyt salasanan kohdassa [Pääkäyttäjän työkalut]. 7. Sulje selain. 19

22 Tavaramerkki Android on Google Inc.:n tavaramerkki. ios on Ciscon tavaramerkki tai rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa, ja sitä käytetään lisenssillä. Wi-Fi ja Wi-Fi Direct ovat Wi-Fi Alliancen rekisteröimiä tavaramerkkejä. OS X on Apple Inc.:n tavaramerkki tai rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Microsoft ja Windows ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa / muilla alueilla. Muita tuotenimiä käytetään näissä käyttöohjeissa ainoastaan tunnistustarkoituksiin, ja ne saattavat olla yritysten tavaramerkkejä. Meillä ei ole mitään oikeuksia näihin merkkeihin. Kaikki Microsoft-tuotteiden kuvankaappaukset on kopioitu Microsoft Corporationin luvalla. 20
