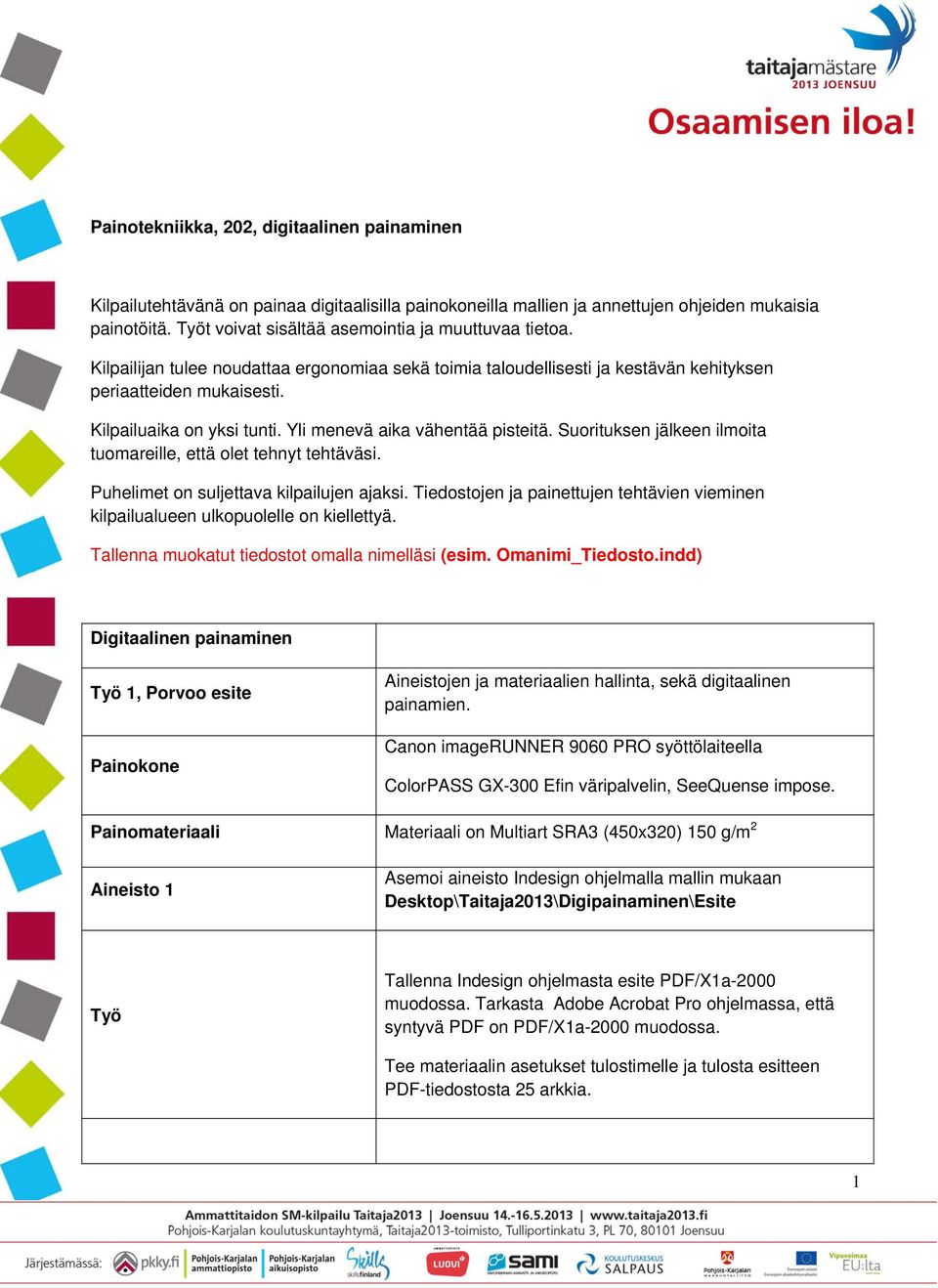

1 Painotekniikka, 202, digitaalinen painaminen Kilpailutehtävänä on painaa digitaalisilla painokoneilla mallien ja annettujen ohjeiden mukaisia painotöitä. Työt voivat sisältää asemointia ja muuttuvaa tietoa. Kilpailijan tulee noudattaa ergonomiaa sekä toimia taloudellisesti ja kestävän kehityksen periaatteiden mukaisesti. Kilpailuaika on yksi tunti. Yli menevä aika vähentää pisteitä. Suorituksen jälkeen ilmoita tuomareille, että olet tehnyt tehtäväsi. Puhelimet on suljettava kilpailujen ajaksi. Tiedostojen ja painettujen tehtävien vieminen kilpailualueen ulkopuolelle on kiellettyä. Tallenna muokatut tiedostot omalla nimelläsi (esim. Omanimi_Tiedosto.indd) Digitaalinen painaminen Työ 1, Porvoo esite Painokone Aineistojen ja materiaalien hallinta, sekä digitaalinen painamien. Canon imagerunner 9060 PRO syöttölaiteella ColorPASS GX-300 Efin väripalvelin, SeeQuense impose. Painomateriaali Materiaali on Multiart SRA3 (450x320) 150 g/m 2 Aineisto 1 Asemoi aineisto Indesign ohjelmalla mallin mukaan Desktop\Taitaja2013\Digipainaminen\Esite Työ Tallenna Indesign ohjelmasta esite PDF/X1a-2000 muodossa. Tarkasta Adobe Acrobat Pro ohjelmassa, että syntyvä PDF on PDF/X1a-2000 muodossa. Tee materiaalin asetukset tulostimelle ja tulosta esitteen PDF-tiedostosta 25 arkkia. 1

2 Työ 2, Postikortti Painokone Aineiston ja materiaalien hallinta, asemointi sekä digitaalinen painamien. Canon imagerunner 9060 PRO syöttölaiteella ColorPASS GX-300 Efin väripalvelin, SeeQuense impose Painomateriaali Materiaali on Multiart SRA3 150 g/m 2 Aineisto 2 Työ Tee Indesigin ohjelmalla mallin mukaiset painotuotteet Desktop\Taitaja2013\Digipainaminen\Postikortti Tallenna Indesign ohjelmasta korttiasemointi PDF/X1a-2000 muodossa. Tarkasta Adobe Acrobat Pro ohjelmassa, että syntyvä PDF on PDF/X1a-2000 muodossa. Tee materiaalin asetukset tulostimelle ja tulosta korttiasemoinnista PDF-tiedostosta 32 korttia. Työaika Kaksi työtä, työaika yhteensä yksi tunti. 2

3 Painotekniikka, 202, jälkikäsittely Kilpailutehtävänä on leikata painoarkkeja paperinleikkauskoneella ja taittaa painettuja arkkeja sekä pakata leikatut ja taitetut tuotteet. Arkkileikkurilla kilpailijan ei tarvitse ohjelmoida leikkausohjelmaa vaan hän voi itse valita suoritustavan. Tehtävänä on kaksi leikkaustehtävää, joista puutteellisin suoritus arvioidaan. Kilpailijalta edellytetään tasaista suoritusta saadakseen täydet pisteet. Kilpailijan on pääteltävä painotyöstä sivustinkulman sijainti ja kerrottava se tuomarille ennen leikkaukseen ryhtymistä. Taittokoneella kilpailija taittaa kaksi taittotyötä, joista puutteellisin suoritus arvioidaan. Kilpailijalta edellytetään tasaista suoritusta saadakseen täydet pisteet. Kilpailijan tulee noudattaa työturvallisuusohjeita ja ergonomiaa sekä toimia taloudellisesti ja kestävän kehityksen periaatteiden mukaisesti. Kilpailuaika on yksi tunti arkkileikkurilla ja yksi tunti taittokoneella. Ajan ylityksestä ei sakoteta, mutta kesken tai tekemättä jäänyt tehtävä arvioidaan puutteellisena suorituksena. Suorituksen jälkeen ilmoita tuomareille, että olet tehnyt tehtäväsi. Puhelimet on suljettava kilpailujen ajaksi. Kilpailuaineiston vieminen kilpailualueen ulkopuolelle on kiellettyä. Jälkikäsittely Painoarkkien jälkikäsittely. Painoarkkien leikkaaminen Painettujen arkkien puhtaaksi leikkaaminen. Paperileikkuri EBA 720 Leikkaustyö 1 Leikkaa painetut kortit leikkuumerkkien mukaan. Leikkaustyö 2 Leikkaa kaksi esitetyötä leikkuumerkkien mukaan. 1

4 Taittaminen Taita arkkileikkurilla leikkaamasi esitteet. Taittokone Horizon CRF362 Taittotyö 1 Taita nelisivuinen esite. Taittotyö 2 Taita kuusisivuinen dispersiolakattu esite. Töiden pakkaaminen Pakkaa jälkikäsittelemäsi työt laatikoihin. Kokonaistyöaika Jälkikäsittelyn työaika on arkkileikkurilla yksi tunti ja taittamisessa yksi tunti. Töiden jälkeen Koneet ja työpisteet luovutetaan tuomareille. Työturvallisuus ja ergonomia Kilpailijan tulee noudattaa työturvallisuusohjeita ja ergonomiaa. Kestävä kehitys ja taloudellisuus Kilpailijan tulee toimia kestävän kehityksen periaatteiden mukaisesti ja taloudellisesti. 2

5 Painotekniikka, 202, käynnissäpito Kilpailutehtävänä on tehdä erilaisia käynnissäpitoon liittyviä tehtäviä. Kilpailijan tulee noudattaa ergonomiaa sekä toimia taloudellisesti ja kestävän kehityksen periaatteiden mukaisesti. Kilpailuaika on yksi tunti. Suorituksen jälkeen jätä tehtäväpaperi tuomarille. Puhelimet on suljettava kilpailujen ajaksi. Kilpailuaineiston vieminen kilpailualueen ulkopuolelle on kiellettyä. Tehtävä 1 Levykisko Määritä GTOZP varaosakirjasta varaosan tilausnumero Tilausnumero on Levykiskon säätöruuvi Määritä GTOZP varaosakirjasta varaosan tilausnumero Tilausnumero on Tela Määritä GTOZP varaosakirjasta varaosan tilausnumero Tilausnumero on Naukkarikynsi Määritä GTOZP varaosakirjasta varaosan tilausnumero Tilausnumero on 1

6 Tehtävä 2 Painetussa arkissa painojäljessä näkyy raita, jonka etäisyys naukkarireunaan on 169,6 mm. Ratkaise yhtälö halkaisijan suhteen ja selvitä mikä levytela on voinut jättää raidan painojälkeen. Telan halkasijan (d) ja piirin (p) suhde saadaan kaavasta: 3,14 Painokoneen levytelojen halkaisijat ovat seuraavat: 1. levytela 64,5 mm 2. levytela 61 mm 3. levytela 54 mm 4. levytela 68 mm Raidan on jättänyt levytela numero: 2

7 Painotekniikka, 202, offsetpainaminen KILPAILUTEHTÄVÄ ON KAKSIOSAINEN! 1) Telansäätötehtävä 2) Offsetpainaminen 1) Edellisessä työvuorossa on havaittu ongelma GTOn kakkosyksikön yhden levytelan säädössä. Ennen painamiseen ryhtymistä tarkasta levytelojen raidat ja tee korjaustoimenpiteet painotyön kuntoonlaiton yhteydessä. Hyväksytä säätö tuomarilla kun olet korjannut ja tarkastanut säädön. 2) Kilpailutehtävänä on painaa nelivärinen esite GTO 52/2- painokoneelle. Työhön sisältyy densitometrin kalibrointi, painokoneen kuntoonlaitto, tuotantoajo, densiteettien mittaus näytearkeista ja koneen puhdistaminen. Ota painoksesta OK- arkki painamisen alussa, 500:s ja viimeinen arkki. Merkitse ne ja talleta arviointia varten. Densiteettien mittaus työn jälkeen näytearkeista ei sisälly työaikaan. Kilpailijan tulee noudattaa työturvallisuusohjeita ja ergonomiaa sekä toimia taloudellisesti ja kestävän kehityksen periaatteiden mukaisesti. Kilpailuaika painotyössä on 7 h. Yli menevä aika vähentää pisteitä. Enimmäiskilpailuaika on 7 h 30 min. Lisäksi on tunnin ruokatunti. Ilmoita tuomarille, kun olet lähdössä ja palaat ruokailusta. Suorituksen jälkeen ilmoita tuomareille, että olet tehnyt tehtäväsi. Puhelimet on suljettava kilpailujen ajaksi. Kilpailuaineiston vieminen kilpailualueen ulkopuolelle on kiellettyä. Kilpailukoneet ja suoritusjärjestykset arvotaan. 1

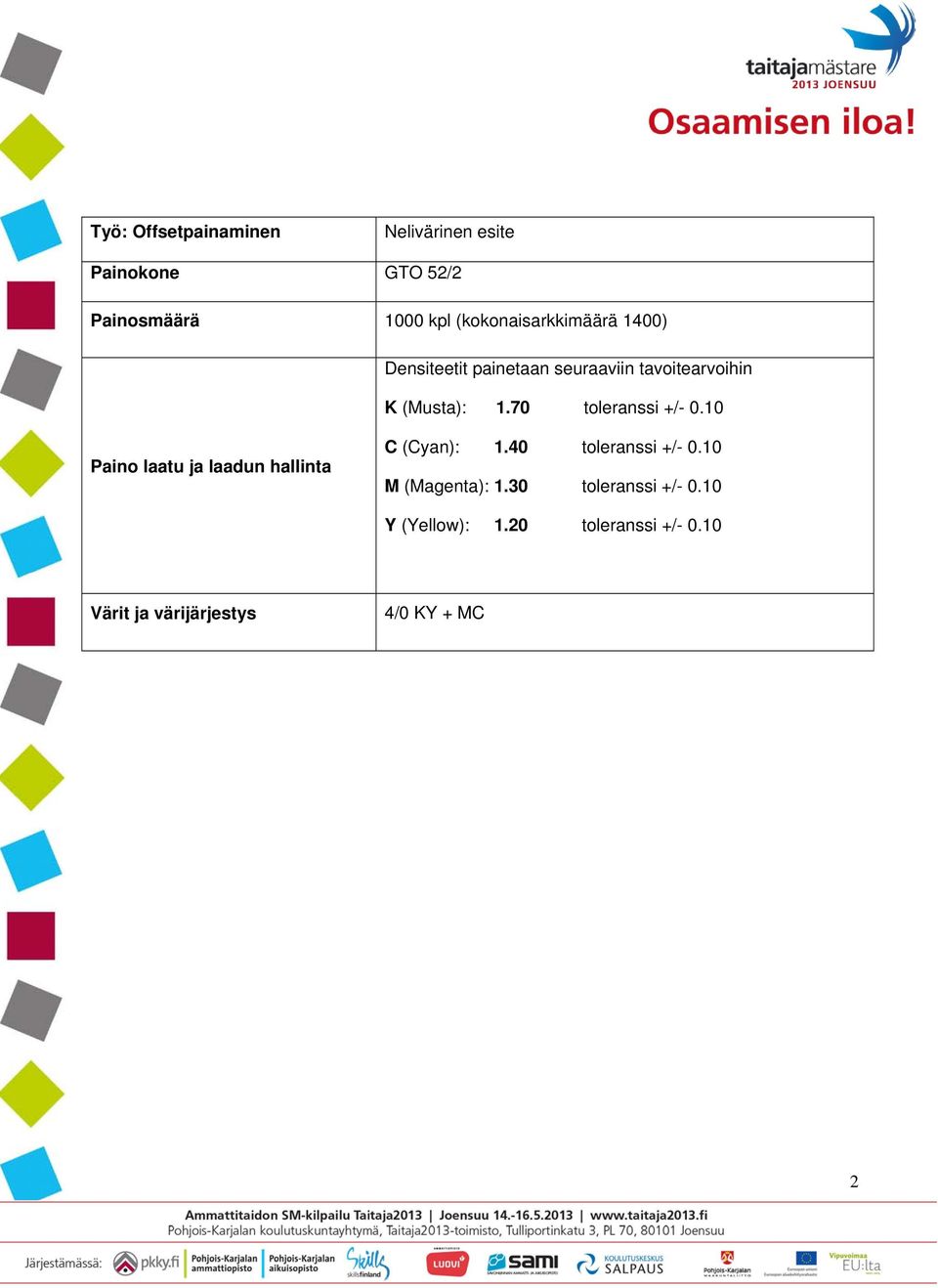

8 Työ: Offsetpainaminen Nelivärinen esite Painokone GTO 52/2 Painosmäärä 1000 kpl (kokonaisarkkimäärä 1400) Densiteetit painetaan seuraaviin tavoitearvoihin K (Musta): 1.70 toleranssi +/ Paino laatu ja laadun hallinta C (Cyan): 1.40 toleranssi +/ M (Magenta): 1.30 toleranssi +/ Y (Yellow): 1.20 toleranssi +/ Värit ja värijärjestys 4/0 KY + MC 2

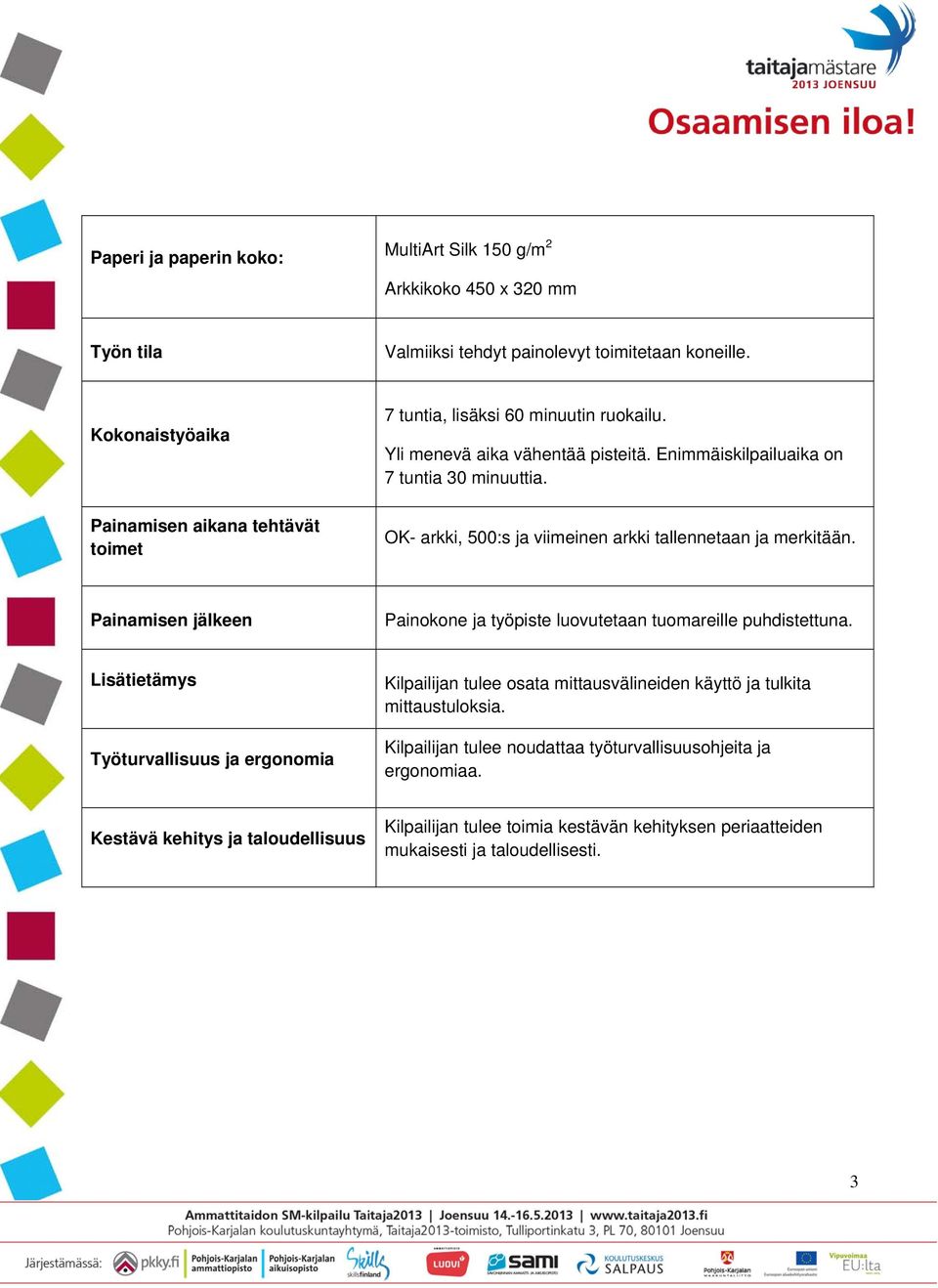

9 Paperi ja paperin koko: MultiArt Silk 150 g/m 2 Arkkikoko 450 x 320 mm Työn tila Valmiiksi tehdyt painolevyt toimitetaan koneille. Kokonaistyöaika Painamisen aikana tehtävät toimet 7 tuntia, lisäksi 60 minuutin ruokailu. Yli menevä aika vähentää pisteitä. Enimmäiskilpailuaika on 7 tuntia 30 minuuttia. OK- arkki, 500:s ja viimeinen arkki tallennetaan ja merkitään. Painamisen jälkeen Painokone ja työpiste luovutetaan tuomareille puhdistettuna. Lisätietämys Työturvallisuus ja ergonomia Kilpailijan tulee osata mittausvälineiden käyttö ja tulkita mittaustuloksia. Kilpailijan tulee noudattaa työturvallisuusohjeita ja ergonomiaa. Kestävä kehitys ja taloudellisuus Kilpailijan tulee toimia kestävän kehityksen periaatteiden mukaisesti ja taloudellisesti. 3

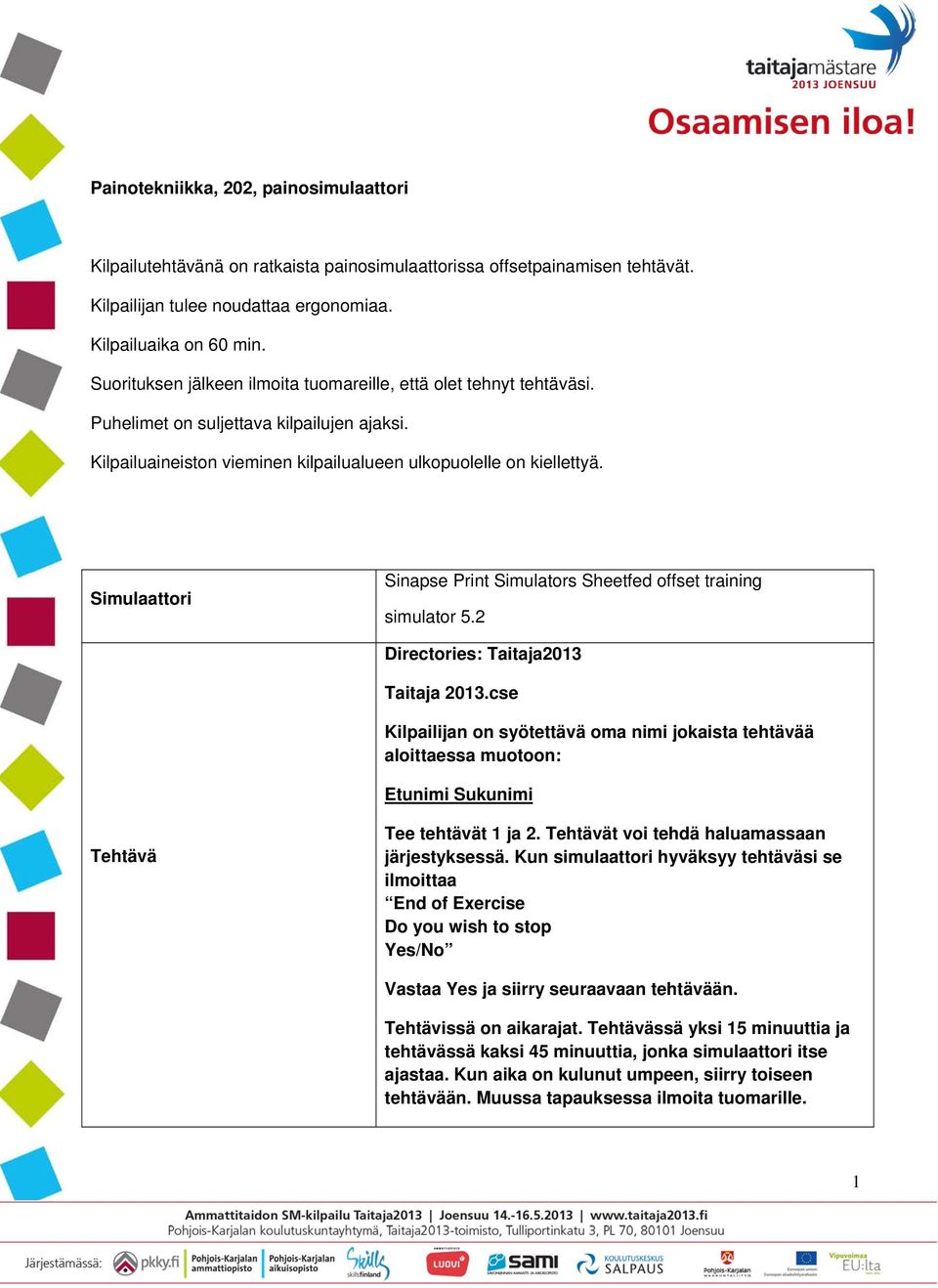

10 Painotekniikka, 202, painosimulaattori Kilpailutehtävänä on ratkaista painosimulaattorissa offsetpainamisen tehtävät. Kilpailijan tulee noudattaa ergonomiaa. Kilpailuaika on 60 min. Suorituksen jälkeen ilmoita tuomareille, että olet tehnyt tehtäväsi. Puhelimet on suljettava kilpailujen ajaksi. Kilpailuaineiston vieminen kilpailualueen ulkopuolelle on kiellettyä. Simulaattori Sinapse Print Simulators Sheetfed offset training simulator 5.2 Directories: Taitaja2013 Taitaja 2013.cse Kilpailijan on syötettävä oma nimi jokaista tehtävää aloittaessa muotoon: Etunimi Sukunimi Tehtävä Tee tehtävät 1 ja 2. Tehtävät voi tehdä haluamassaan järjestyksessä. Kun simulaattori hyväksyy tehtäväsi se ilmoittaa End of Exercise Do you wish to stop Yes/No Vastaa Yes ja siirry seuraavaan tehtävään. Tehtävissä on aikarajat. Tehtävässä yksi 15 minuuttia ja tehtävässä kaksi 45 minuuttia, jonka simulaattori itse ajastaa. Kun aika on kulunut umpeen, siirry toiseen tehtävään. Muussa tapauksessa ilmoita tuomarille. 1
