Aineisto ohje tarraleikkuri, laser ja jyrsin

Koko: px

Aloita esitys sivulta:

Download "Aineisto ohje tarraleikkuri, laser ja jyrsin"

Mikko Aho
8 vuotta sitten
Katselukertoja:

1 Tarraleikkurit Tarraleikkurit 1600 mm ja 610 mm. Tarrarullat 610, 1220, 1370, 1400, 1520 mm, vaihtelu väreittäin. Tee aineisto vektoriohjelmalla, muuta tekstit kaariksi ja toimita se eps 3 muodossa PostScript LanguageLevel 2. Myös lämpösiirtotulostimessa on tarraleikkuri. sille aineisto tehdään DuraChrome väripaletin contour värillä, katso kohta tulostimien aineisto ohje. Coryright Haarnio Oy Sivu 1

Tee aineisto vektoriohjelmalla, muuta tekstit kaariksi ja toimita se eps 3 muodossa PostScript

2 Laser Materiaalikoko 1250x850 mm Läpileikkaus Pintamerkintä Materiaali Tarkenne Leveys Pituus Paksuus Ei Onnistuu onnistu max mm max mm max mm Alumiini käsittelemätön eloksoitu Akryyli Kirkas, suulakepuristettu Kirkas, valettu Värikäs, suulakepuristettu Värikäs, valettu krs muovit Frost Messinki Puu Koivuvaneri Tee vektoritiedosto, tallenna eps. (Vektoroi pintamerkittävät bittikarttakuvatkin) Coryright Haarnio Oy Sivu 2

1250 850 Värikäs, suulakepuristettu 1250 850 Värikäs, valettu 1250 850 2 krs muovit 1250 850 Frost 1250 850 Messinki 1250 850

3 2D jyrsintiedoston teko, asiakkaan toimittaman aineiston vaatimuksia 1:1 mittakaavassa. Ei täyttövärejä, pelkällä ääriviivalla. EPS, PDF tai DXF, DWG (AutoCad) tiedostona. Tarkat 3D mitoitukset (taskujen syvyydet, kaikki oleelliset mitat millimetreinä). Pienin mahdollinen koverrussäde 2 mm (min 4 mm terä), joissain materiaaleissa 0,75 mm. Pienin mahdollinen etäisyys toisesta kappaleesta tai välikkö 4 mm. Suositellaan viivapaksuudeksi 0,1 0,5 mm. Läpileikkaus Pintamerkintä Materiaali Tarkenne Leveys Pituus Paksuus Ei Onnistuu onnistu max mm max mm max mm Alumiini Akryyli käsittelemätön eloksoitu Kirkas, suulakepuristettu Kirkas, valettu Värikäs, suulakepuristettu Värikäs, valettu 2 krs muovit Frost Messinki Puu Koivuvaneri Coryright Haarnio Oy Sivu 3

Pienin mahdollinen etäisyys toisesta kappaleesta tai välikkö 4 mm. Suositellaan viivapaksuudeksi 0,1 0,5 mm.

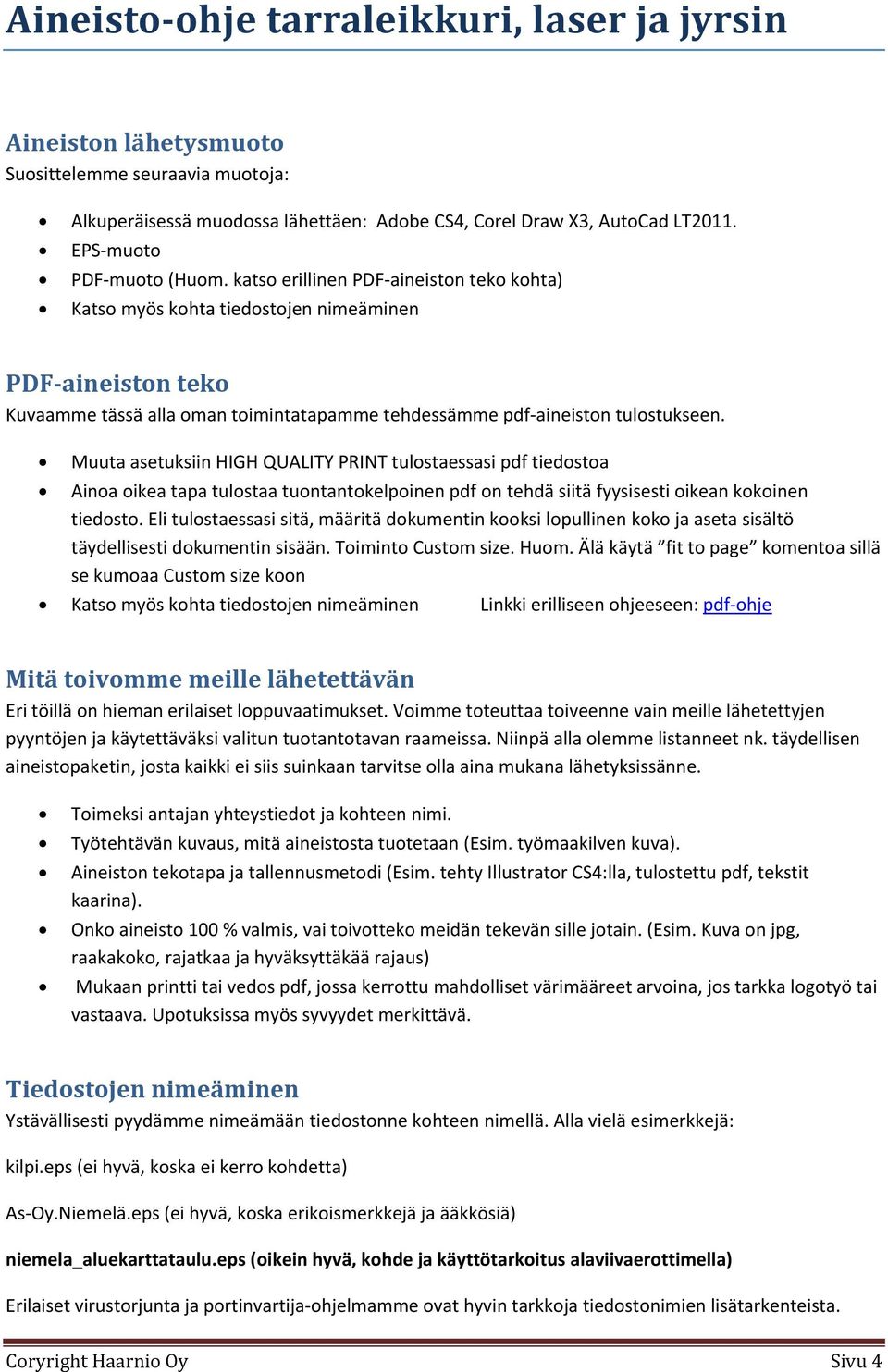

4 Aineiston lähetysmuoto Suosittelemme seuraavia muotoja: Alkuperäisessä muodossa lähettäen: Adobe CS4, Corel Draw X3, AutoCad LT2011. EPS muoto PDF muoto (Huom. katso erillinen PDF aineiston teko kohta) Katso myös kohta tiedostojen nimeäminen PDF aineiston teko Kuvaamme tässä alla oman toimintatapamme tehdessämme pdf aineiston tulostukseen. Muuta asetuksiin HIGH QUALITY PRINT tulostaessasi pdf tiedostoa Ainoa oikea tapa tulostaa tuontantokelpoinen pdf on tehdä siitä fyysisesti oikean kokoinen tiedosto. Eli tulostaessasi sitä, määritä dokumentin kooksi lopullinen koko ja aseta sisältö täydellisesti dokumentin sisään. Toiminto Custom size. Huom. Älä käytä fit to page komentoa sillä se kumoaa Custom size koon Katso myös kohta tiedostojen nimeäminen Linkki erilliseen ohjeeseen: pdf ohje Mitä toivomme meille lähetettävän Eri töillä on hieman erilaiset loppuvaatimukset. Voimme toteuttaa toiveenne vain meille lähetettyjen pyyntöjen ja käytettäväksi valitun tuotantotavan raameissa. Niinpä alla olemme listanneet nk. täydellisen aineistopaketin, josta kaikki ei siis suinkaan tarvitse olla aina mukana lähetyksissänne. Toimeksi antajan yhteystiedot ja kohteen nimi. Työtehtävän kuvaus, mitä aineistosta tuotetaan (Esim. työmaakilven kuva). Aineiston tekotapa ja tallennusmetodi (Esim. tehty Illustrator CS4:lla, tulostettu pdf, tekstit kaarina). Onko aineisto 100 % valmis, vai toivotteko meidän tekevän sille jotain. (Esim. Kuva on jpg, raakakoko, rajatkaa ja hyväksyttäkää rajaus) Mukaan printti tai vedos pdf, jossa kerrottu mahdolliset värimääreet arvoina, jos tarkka logotyö tai vastaava. Upotuksissa myös syvyydet merkittävä. Tiedostojen nimeäminen Ystävällisesti pyydämme nimeämään tiedostonne kohteen nimellä. Alla vielä esimerkkejä: kilpi.eps (ei hyvä, koska ei kerro kohdetta) As Oy.Niemelä.eps (ei hyvä, koska erikoismerkkejä ja ääkkösiä) niemela_aluekarttataulu.eps (oikein hyvä, kohde ja käyttötarkoitus alaviivaerottimella) Erilaiset virustorjunta ja portinvartija ohjelmamme ovat hyvin tarkkoja tiedostonimien lisätarkenteista. Coryright Haarnio Oy Sivu 4

Muuta asetuksiin HIGH QUALITY PRINT tulostaessasi pdf tiedostoa Ainoa oikea tapa tulostaa tuontantokelpoinen pdf on tehdä siitä fyysisesti oikean kokoinen tiedosto.

5 Alla arviomme läpitulomahdollisuuksista sähköpostitse. Tulee läpi: Tulee ehkä läpi: Ei tule läpi: mallitalo.zip mallitalo.pdf malli.indd.pdf (pakattu tiedosto) (normaali PC pdf) (ohjelman oma kooditus) Aineiston lähettäminen 1) Sähköposti Voitte lähettää aineistoja sähköpostitse vastuumyyjällenne tai osoitteisiin: Suosituksemme on, että sähköpostiaineistot suoraan myyjille ovat alle 10 Mt ja aineistot posteihin alle 20 Mt (tila 100 Mt) 2) Filerun tiedostonsiirto (http internet selain pohjainen) Tämä sopii parhaiten Mt tiedostoihin, joita 1 3 kpl. Myös ensikertalaisen on helppo käyttää tätä palvelua. Vaatii salasanan. 3) Ftp tiedonsiirto (ftp) Tämä sopii parhaiten ammattilaisten omaan ftp ohjelmalta lähetettäviin tiedostoihin, mutta voi myös käyttää selain pohjaisesti. Vaatii salasanan. 4) Perinteiset tiedonsiirrot vaikka postitse DVD, CD, muistitikku, pinta aineisto osoitteeseen: Haarnio Oy Henkilön nimi tai / loppukäyttäjän nimi suluissa esim. rakennusliikkeen nimi suluissa Rataskuja NUMMELA Aihe on laaja, saa toki myös soittaa ja varmistaa / kysyä lisää. Ystävällisin terveisin Jari Haarnio tiimeineen Haarnio Oy Myyjät: Nina, Jaana, Ari, Timo Piirto: Jyrki, Csaba, Satu, Tia puh Coryright Haarnio Oy Sivu 5

fi Suosituksemme on, että sähköpostiaineistot suoraan myyjille ovat alle 10 Mt ja aineistot posteihin alle 20 Mt (tila 100 Mt) 2) Filerun tiedostonsiirto (http internet selain pohjainen) Tämä sopii
