Muuri Mukulakiveys

Transkriptio

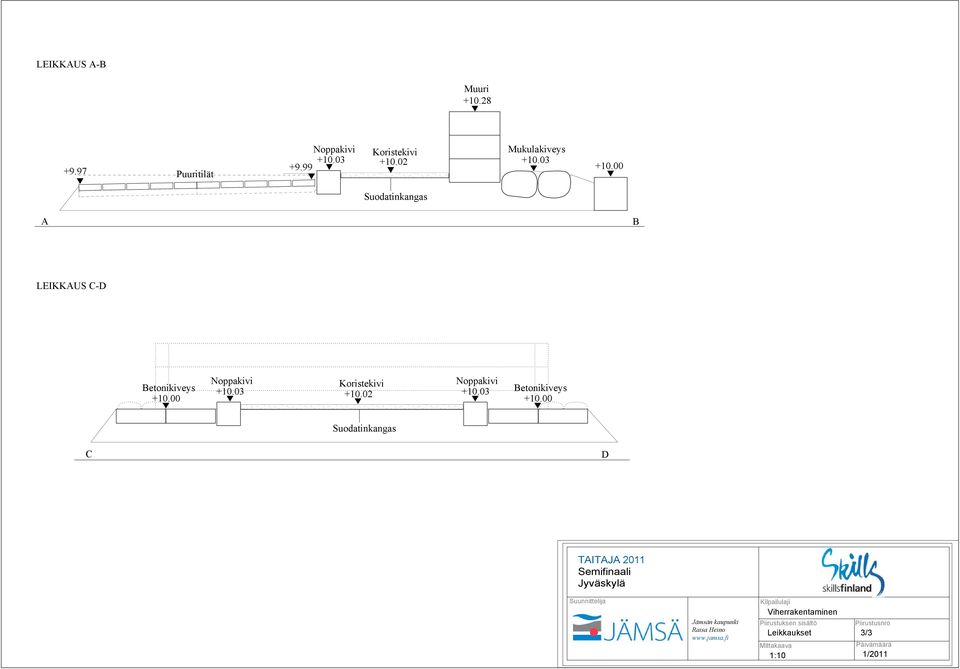

1 LEIKKAUS A-B Muuri Puuritilät Koristekivi Mukulakiveys Suodatinkangas A B LEIKKAUS C-D Betonikiveys Koristekivi Betonikiveys Suodatinkangas C D TAITAJA 2011 Semifinaali Suunnittelija Jämsän kaupunki Raisa Heino Kilpailulaji Viherrakentaminen Piirustuksen sisältö Leikkaukset Mittakaava 1:10 Piirustusnro 3/3 Päivämäärä 1/2011

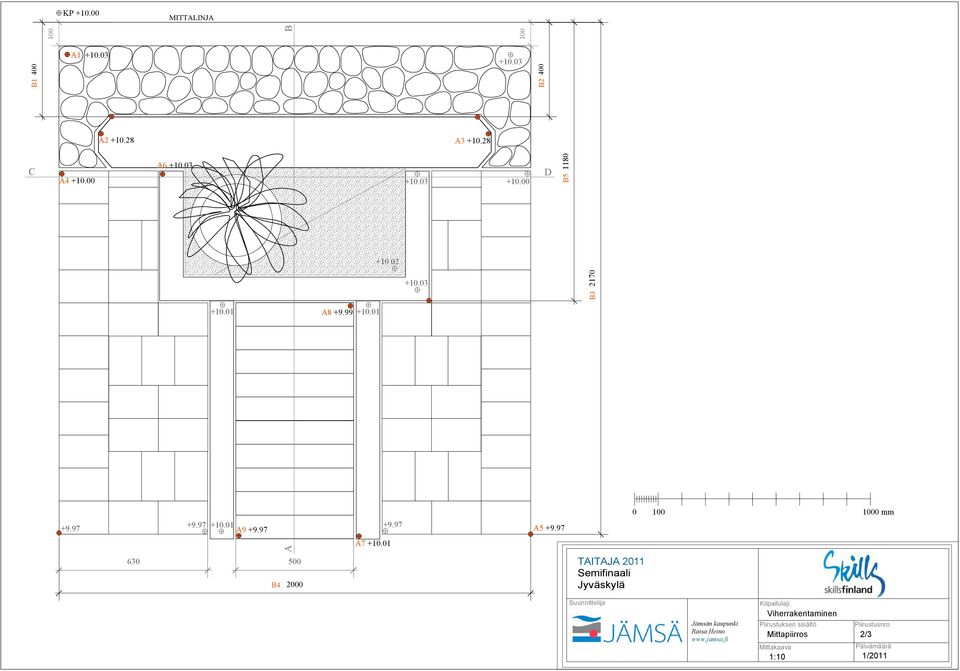

2 KP MITTALINJA B 100 A1 400 A A C A4 A6 D 1180 B B3 B1 B A mm A9 A5 A A B TAITAJA 2011 Semifinaali Suunnittelija Jämsän kaupunki Raisa Heino Kilpailulaji Viherrakentaminen Piirustuksen sisältö Mittapiirros Mittakaava 1:10 Piirustusnro 2/3 Päivämäärä 1/2011

3 Viherrakentaminen SEMIFINAALI Mukulakiveys Muuri Materiaalit 100x100x100 mm, harmaa Koristekivi, musta ja punainen Patinoitu patiokivi, 210x140x60 mm Vallikivimuuri, musta, h= 300 mm Lämpöpuulaatta 500x500 mm Mukulakiveys mm n. 0,4 m 0,45 m2 1,8 m2 0,6 m2 2 kpl 0,65 m2 2 Ruukku Koristekivi (2 väriä) Koristekivialue tehdään kahdella värillä (punainen/musta), jonka rajakohdan kilpaparit saavat itse määritellä. Pinta-alasta n. 50 %/värisävy Ruukkuistutus tehdään annetuista materiaaleista. Istutuksen kasvisommittelu on vapaa. Patinoitu patiokivi Puulaatat Patinoitu patiokivi mm TAITAJA 2011 Semifinaali Suunnittelija Jämsän kaupunki Raisa Heino Kilpailulaji Viherrakentaminen Piirustuksen sisältö Yleissuunnitelma Mittakaava 1:10 Piirustusnro 1/3 Päivämäärä 1/2011

4 Semifinaali 410 viherrakentaminen Viherlandia, Viherrakentamisen semifinaalitehtävänä on toteuttaa oheisen suunnitelman mukainen kiveysrakenne sekä ruukkuistutus (ruukku kaikilla sama). Istutukseen käytetään kilpailualueella rullakossa (1 kpl) olevaa kasvimateriaalia vapaasti sommitellen. Koristekivimateriaalin eri värialueet ja rajaaminen on myös rakennettava annetun suunnitelmaohjeistuksen mukaan vapaasti sommitellen. Kilpailualue on rajattu betonipalkilla, johon on merkattu mittalinja linjalangalla. Suunnitelmassa annetun lähtökoron mittauspaikka on merkattu myös betonipalkin päälle. Mahdollinen kivien leikkaaminen ja käsittely pitää tehdä käsityövälineillä tai giljotiinilla. Säkkitavara (koristekivi, kasvualusta) pitää käyttää loppuun ennen uuden avaamista. Kilpailuaika on 4 tuntia. Aikataulu 9.00 Alueeseen ja materiaaleihin tutustuminen 9.20 Turvallisuusohjeet sekä tehtävän anto 9.50 Aamukahvi Kilpailutehtävän suorittaminen alkaa Tauko Tehtävä jatkuu Kilpailutehtävän suoritus loppuu ja tuomarityöskentely alkaa Kilpailijoille ja saattajille tarjotaan lounas kahvila Eedenissä Palautteen anto kilpailukohteessa Tulokset julkistetaan heti kun ne on saatu syötettyä koneelle ja tarkistettua HUOM! Työvälineet siirretään tehtäväalueelta sivuun kilpailuajan päätyttyä. Ne saa viedä alueelta pois mittausten loputtua.

5 Mittapiirustuksessa tarkistettavat mitat ovat merkitty punaisella kirjaimella ja tunnuksella. A-korkopisteet tarkistetaan Trimble S6 takymetrilla varustettuna TCU maastomikrolla. B-mittauspisteet mitataan mittanauhalla. TURVALLISUUSSUUNNITELMA Taitaja-semifinaali, 410 viherrakentaminen Tapahtuman aika ja paikka Taitaja2011 kilpailujen semifinaali Puutarhakeskus Viherlandiassa, ssä keskiviikkona klo Osallistujat Kilpailijat (20 kpl), tuomarit ja avustajat (10 kpl), oppaat (2 kpl) sekä yleisöä vaihteleva määrä ja tiedotusvälineiden edustajia. Turvallisuusriskit - kilpailutyössä tapahtuva työtapaturma - kivensirun lentäminen silmään betoni- ja luonnonkiviä työstettäessä - melu Tulipalon riskiä ei ole, sillä töihin ei kuulu palavan materiaalin, eikä avotulen tai kipinänlähteen käyttämistä. Kilpailualueen palohälytysjärjestelmä on testattu Kilpailutöissä ei käsitellä vaarallisia höyryjä eikä syövyttäviä aineita. EA -henkilönä toimii Heikki Korhonen Jämsän ammattiopistosta. Riskienhallinta Kilpailijoiden tulee käyttää seuraavia henkilösuojaimia työn niin vaatiessa: - kuulosuojaimet - suojalasit - työkäsineet - turvakengät - hengityssuojaimet - kypärät Kilpailijoita ohjeistetaan suorittamaan betoni- ja luonnonkivien työstäminen siten, että kivensiruja ei pääse lentämään yleisöä päin. Muurirakenteen valmistumisen jälkeen takaosassa voi työstää tarvittaessa kivimateriaaleja. Yleisö ohjataan vain sille tarkoitettuun paikkaan.

6 Melua syntyy vain kivien työstämisestä ja siltä suojaudutaan suojaimin. Moottorikäyttöisiä työlaitteita ei käytetä, joten yleisön ei tarvitse suojautua melulta.
