1 WEBINAARI Valokaarivikasuojat ja ylijännitesuojat Toimintaperiaate, käyttökohteet ja tuotteet Juha Ketola, tuotemarkkinointipäällikkö

2 Agenda Mikä on valokaarivika? Mikä ero on valokaarivikasuojalla, johdonsuojakatkaisijalla ja vikavirtasuojakytkimellä? ABB:n perusvalikoima Ylijännitesuojaus, miksi? Minkä tason suojaus mihinkin kohteeseen? ABB:n perusvalikoima Slide 2

3 Valokaarivikasuojat

4 Valokaarivian syntymissyitä Naula tai ruuvi Irronnut liitin Virheellinen asennus UV säteily / Jyrsijät Murskaantunut Kaapeli Jumiutuneet johdot ja jatkokset Slide 4 Kuvat: TUKES

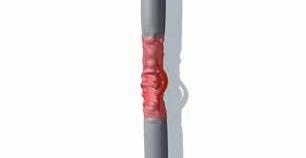

5 Valokaarivikasuoja (AFDD) Virranahtauma aiheuttaa lämpötilan nousua, johtimen vaurio laajenee ja syntyy valokaari. Suurin osa rakennuspaloista johtuu viallisista sähköasennuksista, nämä asennukset ovat useimmissa tapauksissa aiheuttaneet valokaarivian joka on sytyttänyt rakenteet palamaan seinän sisällä. Valokaarivikasuojaa suositellaan käytettäväksi ensisijaisesti tiloihin, joissa nukutaan, sairaaloihin ja museoihin Sähköstä aiheutuvan tulipalon riski saadaan minimoitua valokaarivikasuojaa käyttämällä Tuli pakolliseksi Saksassa joulukuussa 2017 Toiminta perustuu valokaarille ominaisten korkeataajuisten äänien valvontaan ja analysointiin Slide 5

6 Valokaarivikasuoja (AFDD) Miksi johdonsuojakatkaisija tai vikavirtasuojakytkin ei laukea? Sarjavalokaaressa ei esiinny vuotovirtaa maahan, ja sen takia vikavirtasuojakytkin ei voi havaita näitä vikoja. Sarjavalokaarivian impedanssi pienentää kuormitusvirtaa ja virta jää johdonsuojakatkaisijan tai sulakkeen laukaisurajan alapuolelle Slide 6

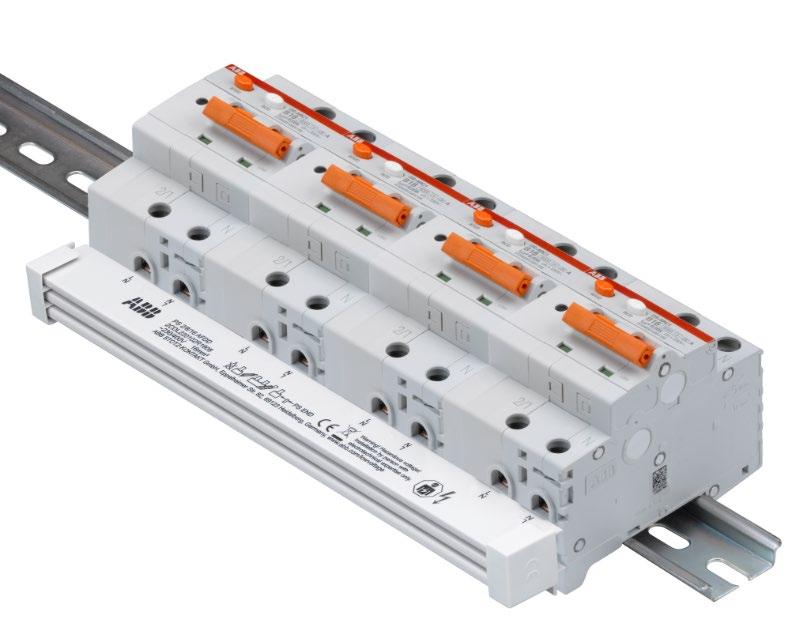

7 Valokaarivikasuojakytkimet S-ARC1 & DS-ARC1 -esittely S-ARC1 DS-ARC1 Valokaarivikasuoja integroidulla johdonsuojakatkaisijalla Valokaarivikasuoja integroidulla vikavirtajohdonsuojakatkaisijalla Tuli myyntiin 2017 Tulossa myyntiin 2019 System pro M compact range Slide 7

8 Suojaus valokaarivioilta MCB = Johdonsuojakatkaisija AFDD = Valokaarivikasuoja RCBO = Vikavirtajohdonsuojakatkaisija RCCB = Vikavirtasuojakytkin Suojaustaso MCB S-ARC-1 L N M C B Load Ylivirta Oikosulku L N A F D D + M C B Load Ylivirta Oikosulku Sarja- ja rinnakkaisvalokaarivika L-, N ja PE-johtimet PE PE L N PE R C B O Load RCBO Ylivirta Oikosulku L Vikavirta (30mA) (Maasulku) N PE R C C B A F D D + M C B Load DS-ARC-1 Ylivirta ja Oikosulku Sarja- ja rinnakkaisvalokaarivika L- N- ja PE-johtimet Vikavirta (30mA) (Maasulku) Slide 8

9 Kertauksena valokaarivikasuojan toiminnot S-ARC1 & DS-ARC1 tuotteet S-ARC1 on 1P+N Valokaarivikasuoja jossa on integroituna myös johdonsuojakatkaisija 6kA ja 10kA katkaisukyvyllä (2-mod leveä) Suojaustasot: DS-ARC1 on 1P+N Valokaarivikasuoja jossa on integroituna Vikavirtajohdonsuojakatkaisija 6kA ja 10kA katkaisukyvyllä. (3-mod leveä) Suojaustasot: Rinnakkaisvalokaari Sarjavalokaari AFDD Rinnakkaisvalokaari Sarjavalokaari AFDD Oikosulku Ylikuormitus MCB Oikosulku Ylikuormitus Vikavirta (30mA) RCBO Slide 9

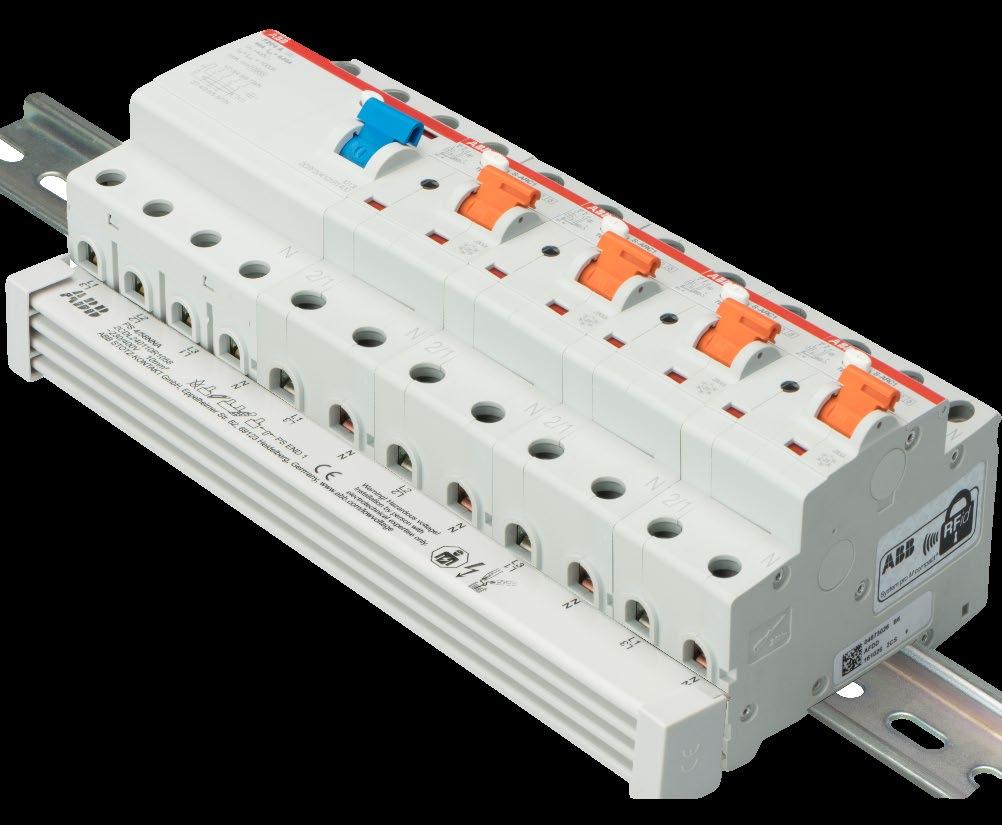

10 Tuotteet kuuluvat System pro M compact tuotteisiin S-ARC1 ominaisuudet Manuaali ja automaatti testaus Oranssi testausnappula, josta laitteen toiminnan voi testata manuaalisesti. Laitteen sisäinen automaattitestaus on toiminnassa taustalla jatkuvasti. LED valo vian selvittämiseen Led valo kertoo vikatilanteessa laitteen laukeamisen syyn. (Asennusohjeessa tarkemmin) Uusi ominaisuus: Mahdollisuus hakea muistista viimeisin laitteen laukeamisen syy. Estetty liekki symboli lisätty laitteen tunnistamisen helpottamiseksi. Helppo asentaa Tuplaliittimet molemmissa päissä, mahdollistaa laitteen kytkemisen virtakiskolla ja kaapeleilla eri liittimistä. Väärentämisen estäminen RFID-tunniste, joka sisältää yksilöllisen sarjanumeron jonka avulla tuote voidaan ABB:llä todentaa. Lisätarvikkeet Soveltuu käytettäväksi system pro M compact lisävarusteiden kanssa. Turvallisuus Laitteen tilan ilmaisin (CPI) joka kertoo aina missä tilassa laite on. (Punainen sujettu, vihreä: auki) Riippumaton käyttövivun asennosta Slide 10

11 Tuotteet kuuluvat System pro M compact tuotteisiin DS-ARC1 ominaisuudet Manuaali ja automaatti testaus Oranssi testausnappula josta laitteen valokaarivikasuojan toiminnan voi testata manuaalisesti. Valkoinen nappula josta laitteen vikavirtasuojakytkimen toiminnan voi testata manuaalisesti. Laitteen sisäinen automaattitestaus on toiminnassa taustalla jatkuvasti. LED valo vian selvittämiseen Led valo kertoo vikatilanteessa laitteen laukeamisen syyn. (Asennusohjeessa tarkemmin) Mahdollisuus hakea muistista viimeisin laitteen laukeamisen syy. Estetty liekki symboli lisätty laitteen tunnistamisen helpottamiseksi. Maasulun indikointi Sininen väri kytkimen päällä kertoo vikavirtasuojan lauenneen. Helppo asentaa Tuplaliittimet molemmissa päissä, mahdollistaa laitteen kytkemisen virtakiskolla ja kaapeleilla eri liittimistä Väärentämisen estäminen RFID-tunniste, joka sisältää yksilöllisen sarjanumeron jonka avulla tuote voidaan ABB:llä todentaa. Lisätarvikkeet Soveltuu käytettäväksi system pro M compact lisävarusteiden kanssa. Lisätarvikkeita mahdollista asentaa myös alapuolelle. Turvallisuus Laitteen tilan ilmaisin (CPI) joka kertoo aina missä tilassa laite on. (Punainen sujettu, vihreä: auki) Riippumaton käyttövivun asennosta Slide 11

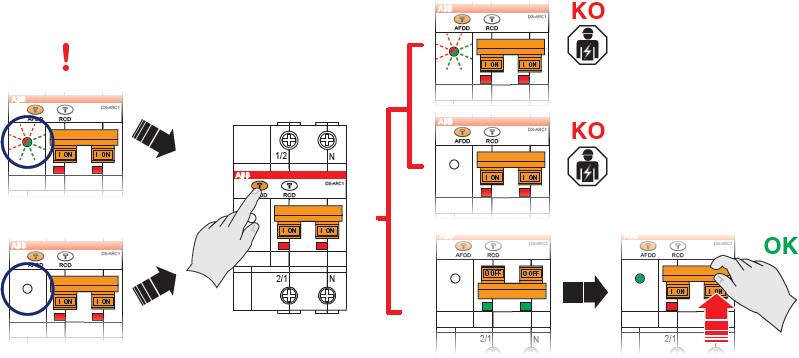

12 Sisäinen itsetestaus ABB valokaarivikasuojat testaavat myös jatkuvasti itseään sisäisellä elektroniikkayksiköllä Jos sisäinen testi ei onnistu, LED voi sammua tai alkaa vilkkumaan vihreänä tai punaisena. Tämä tapahtuu ilman laukeamista, jotta toiminta jatkuu ja vältetään ei-toivotut laukeamiset. Tällöin täytyy painaa testipainiketta. Jos suoja laukeaa, se on palautunut normaaliin toimintaan ja voidaan sulkea uudelleen.. Jos suoja ei laukea, se täytyy vaihtaa: ota silloin yhteyttä sähköasentajaasi Slide 12

13 Helppo vian analysointi Vähentää sähkökatkon kestoa. Tarkemmin asennusohjeessa Laite normaalitilassa (KYTKIN ON) silloin palaa vihreä LED. Laukeamisenjälkeiset merkinnät (kytkimen uudelleen sulkemisen jälkeen): LED väri Vihreä Punainen vilkkuva Punainen vilkkuva Punainen vilkkuva Blink /sec Signaalin kesto jatkuva Laukeamisen syy Manuaalinen laukaisu, testinappula, Ylivirta, Vikavirta (maasulku) (vain DS-ARC1) 1 5 sec Sarjavalokaari 2 5 sec Rinnakkaisvalokaari 3 5 sec Ylijännite (> 275 V) Slide 13

14 Ylijännitesuojaus

15 Miksi ylijännitesuojaus? Ukkonen tai verkon ylijännite Ylimääräisten kustannusten minimoiminen Jännitepiikit ovat pääasiallinen syy sähkölaitteiden hajoamiseen ja tuotannon pysähtymiseen. Tämän seuraukset, kuten tuotannon kapasiteetin, palveluiden, tietojen ja tuottavuuden menetykset, aiheuttavat yleensä suuria kustannuksia Ylijännitesuojaus on siis tärkeä huomioida! Slide 15

16 Miksi ylijännitesuojaus? SPDs ongelman ratkaisu Estää sähkölaitteiden vahingoittuminen Vähentää tuotantokatkoksia Pelasta tiedot ja muu data jotka ohjaavat päivittäistä toimintaa. Hallitse 100% tuotteen ja asentajan turvallisuudesta Slide 16

17 Ylijännitesuojaus yleisesti Toimintaperiaate tyypeittäin Jännite Tyyppi 1 Tyyppi 2 Tyyppi 3 Alle 10 m Karkeasuoja Keskisuoja Lähellä suojattavaa laitetta Slide 17

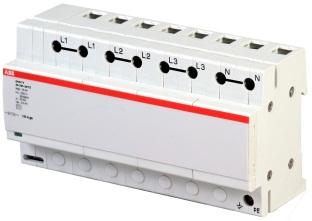

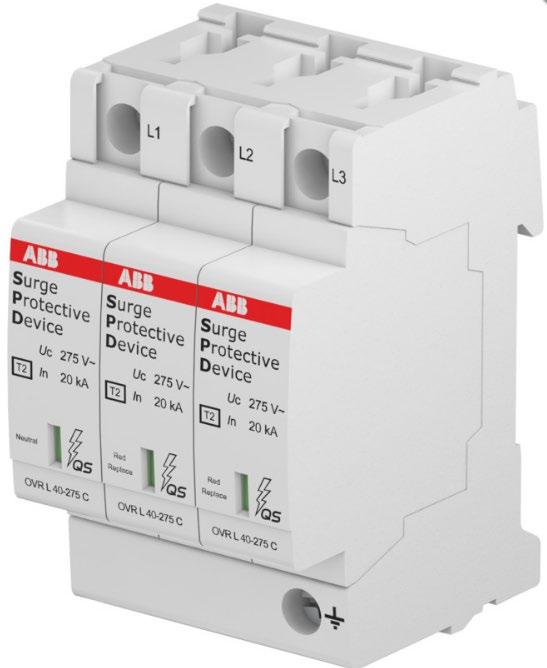

18 Ylijännitesuoja (SPD) Tuotevalikoima ABBltä löytyy T1, T2 ja T3 suojaustason kojeet, sekä kattava valikoima yhdistelmiä. ABB Näpsä ulkomittauskeskuksissa T2- tason plug -in mallinen ylijännitesuoja. Simppeli kiinteistöpuolenvalikoimalöytyy ABB/asennustuotteiden nettisivuilta. T1 Karkeasuoja (pääkeskus) T2 Keskisuoja (mittaus- ja ryhmäkeskus) T1+T2 Yhdistelmäsuoja (mittauskeskus jos jakelumuuntajan ja mittauskeskuksen välissä on ilmajohtoa) Slide 18

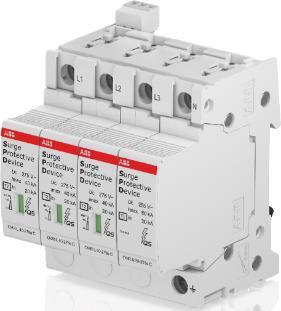

19 ABB ylijännitesuojien Plug in -toiminto Turvallisuus ja helppous Kun edestä vaihdettava patruuna saa vaurioita, mekaaninen merkkinauha muuttuu vihreästä punaiseksi sitä mukaa kun vaurioita on tullut. Kun patruuna on saanut vaurioita tarpeeksi sen merkkinauha on kokonaan punainen ja se täytyy vaihtaa. Patruunoita voi ostaa erikseen, eikä siis tarvitse vaihtaa koko laitetta Slide 19

20 Ylijännitesuojaus asuinrakennuksissa Käyttökohteet Tyypin 1 tai 2 ylijännitesuojaus vaaditaan taajama- ja maaseutuympäristössä, ellei riskiarvioinnilla osoiteta toisin CCCCCC = ff eeeeee LL pp +NN gg, jos yli > ei ylijännitesuojausta Jos pääkeskuksesta yli 10 metriä ryhmäkeskukseen, tulee molemmat keskukset varustaa ylijännitesuojalla Edellyttää rakennuksen maadoituksen toimiakseen Slide 20

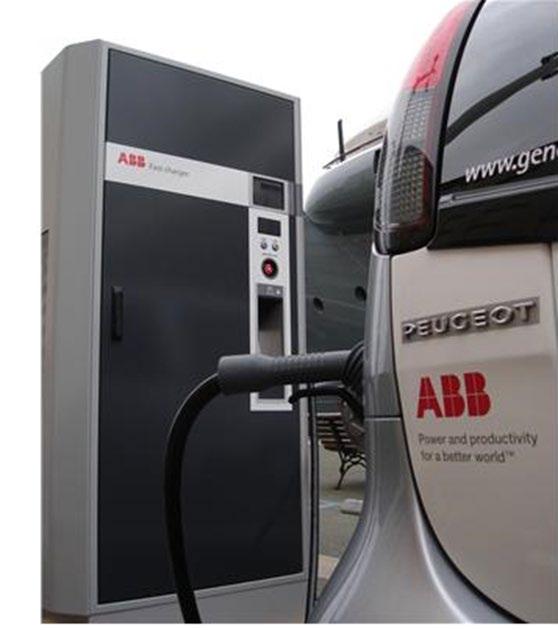

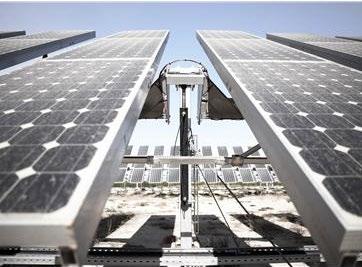

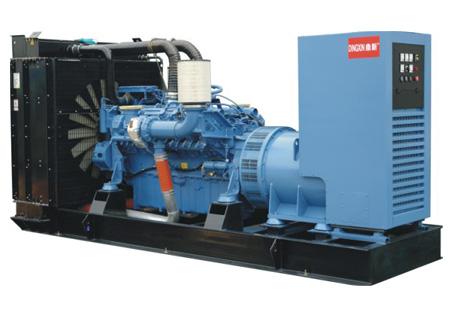

21 Muita käyttökohteita Ylijännitesuojausta suunnitellessa ota aina yhteyttä ABB:n asiantuntijoihin Kiinteistöt Julkiset ja asuinrakennukset & Teollisuus Sairaalat Critical power Data-keskukset Laitevalmistajat Uusiutuva energia (Tuuli ja aurinkosähkö) Raideliikenne Sähköautojen lataus Jäteveden puhdistamot Slide 21

22 Tekniset kysymykset Yhteystiedot Esitteet Tuotetiedot Slide 22
