1 Vastaanottaja Ylöjärven kaupunki Asiakirjatyyppi Hulevesiselvitys Päivämäärä Syyskuu 2012 YLÖJÄRVI, METSÄKYLÄN OYK HULEVESISELVITYS

2 alivirtaamat saattavat pienentyä jonkin verran. Pohjaveden muodostumisalueen rakentaminen voi myös aiheuttaa pohjaveteen haitta-ainekuormitusta. Maankäytön muutokset on esitetty kartalla Y2.. MITOITUSPERUSTEET.1 Hulevesien hallintamenetelmien valinta Hulevesien hallintamenetelmät määritettiin hyvän hallinnan periaatteen (BMP, Best Management Practise) ja hulevesien määrällisestä ja laadullisesta kuormituksesta aiheutuvien haittojen minimoinnin kannalta..2 Mitoitussade Hallinta-/viivytysrakenteiden tilavarausten määrittelyssä käytettiin taulukossa.1 esitettyjä mitoitussateita: Taulukko.1 Suunnittelualueella käytetyt mitoitussateet. Valuma-alue Toistuvuus Kesto[h] Sademäärä [mm] Rankkuus [l/s/ha] 6 Kerran 20 vuodessa ,,5 Kerran 20 vuodessa Valuma-alue 1 purkaa Iso-Työläjärveen ja valuma-alueelle 4 ei tullut muutoksia. Laskennassa valuma-alueille vertailtiin taulukossa esitettyjen lisäksi myös 0 min ja 1 tunnin rankkasateita ja mitoitukseen valittiin se sade, joka tuotti suurimman kertymän. Rankkuus ja sademäärä määritettiin Rankkasateen ja taajamatulvat (RATU) - hankkeen tulosten (Suomen ympäristö 1/200) mukaan ja niissä on huomioitu ilmastonmuutoksesta aiheutuva 20 % lisäys.. Hulevesien hallintarakenteiden kuormitus Hallintarakenteiden kuormituksen ja tilantarpeen laskentaa varten suunnittelualue ja siihen liittyvät ympäröivät alueet jaettiin pienvaluma-alueisiin pintavesien valunnan ja hulevesiverkon perusteella (liite Y2). Kullekin valuma-alueelle määritettiin valumakerroin sen maankäytön mukaan (taulukko.2). Taulukko.2 Käytetyt valumakertoimet maankäytön mukaan. Maankäyttö Selite Valuntakerroin L Liikennealue 90 % T Teollisuuden ja varastorakennusten korttelialue 0 % P Palvelurakennusten korttelialue 60 % ET Yhdyskuntateknistä huoltoa palvelevien rakennusten alue 60 % Asuinkerrostalojen korttelialue 50 % A Pientalojen korttelialue 0 % MA Peltoalue % M Metsäalue % Valumakertoimen, alueen pinta-alan A ja mitoitussateen rankkuuden i perusteella laskettiin kullakin alueella muodostuva hulevesivirtaama Q seuraavasti: Käytetyt pinta-alat on esitetty liitteessä S1. Q = * A * i

3 .4 Viivytysalueet yleisillä alueilla Viivytysalueet mitoitettiin sen mukaan etteivät virtaamat kasva vastaanottavissa ojissa (Työlänoja, Työränoja ja Tiikonoja). Kullekin valuma-alueelle määritettiin sallittu purkuvirtaama, jonka arvioitiin vastaavan nykyistä tavanomaista kevätylivirtaamaa (taulukko.). Arvio nykytilan virtaamasta saatiin vertailemalla valuma-alueen keskiylivalumaa ja nykyistä hulevesivirtaamaa. Taulukko. Sallitut purkuvirtaamat valuma-alueittain. Valuma-alue Sallittu purkuvirtaama [l/s] * ** 160 *** * Valuma-alue 1 laskee Iso-Työläjärveen, josta Työlänoja saa alkunsa. ** Valuma-alueelle 4 ei tullut muutoksia, eikä sinne mitoitettu viivytysalueita. *** Alueen maastonmuodot muodostavat supan ja syntyvät hulevedet imeytetään paikallisesti..5 Korttelialueilla toteutettava hulevesien hallinta Korttelialueilla hulevesien laadullinen käsittely jää osittain kiinteistöillä toteutettavaksi. Myös hulevesien määrällistä hallintaa on toteutettava kiinteistöillä, koska yleisille alueille on vaikea muutoin toteuttaa riittävästi virtaamien tasaustilavuutta Työlänojan ja Tiikonojan suojelemiseksi virtaamien kasvulta. Huleveden hallinnasta korttelialueilla on annettu ehdotukset kaavamääräyksiksi: Hule-0 pientalot: Tonteilla tulee viivyttää vettä läpäisemättömiltä pinnoilta tulevia hulevesiä. Tonteille sijoitettavien viivytyspainanteiden ja muiden viivytysrakenteiden mitoitustilavuus on yksi kuutiometri jokaista sataa vettä läpäisemätöntä pintaneliömetriä kohden (1 m vettä/0 m 2 läpäisemätöntä pintaa). Normaalitilanteessa järjestelmä kuivatetaan salaojalla. Viivytysrakenteissa on oltava myös suunniteltu ylivuoto. Hule-0 muut: Tonteilla tulee viivyttää vettä läpäisemättömiltä pinnoilta tulevia hulevesiä. Tonteille sijoitettavien viivytyspainanteiden, -säiliöiden tai muiden viivytysrakenteiden mitoitustilavuus on yksi kuutiometri jokaista sataa vettä läpäisemätöntä pintaneliömetriä kohden (1 m vettä/0 m 2 läpäisemätöntä pintaa). Viivytysrakenteiden tulee tyhjentyä - 12 h kuluessa täyttymisestä tai ne voidaan kuivattaa salaojilla tarpeeksi pitkän viivytysajan saavuttamiseksi. Salaojilla kuivattaminen katsotaan tarpeelliseksi silloin, kun tontilta tuleva vesimäärä on hyvin pieni eikä tarpeeksi pitkää viivytysaikaa muutoin saavuteta. Tämä tulee useimmiten kysymykseen pientalotonteilla. Hulevesien laadun parantamiseksi hallinnassa suositellaan ensisijaisesti käytettäväksi maanpäällisiä menetelmiä eli biopidätystä (ks. liite 1). Huleveden laadun parantaminen on huomioitava erityisesti pohjavesialueilla. Vaihtoehtoisesti voidaan käyttää myös maanalaisia hallintamenetelmiä. Hulevesien hallinnasta ja laadullisesta käsittelystä on esitetty esimerkkivaihtoehtoja taulukossa.4. Jokainen vaihtoehto toteuttaa hule-0 määräyksen. Taulukko.4. Vaihtoehtoja hulevesien hallintaan korttelialueilla. Vaihtoehto VE1 VE2 VE Biopidätyksen pinta-ala x % päällystetystä pinta-alasta. 5- % 2 % * - Biopidätystä vastaava sademäärä [mm] 2 - Lammikoitumissyvyys [cm] 20 - Säiliön tilavuus x m / 0 m 2 päällystettyä pintaa. - 0, 1,0 Säiliötilavuutta vastaava sademäärä [mm] - * Kuntaliiton ohjeen mukainen biopidätyksen ala. 2mm sademäärä vastaa keskimääräistä vuorokausisadetta Etelä-Suomessa.

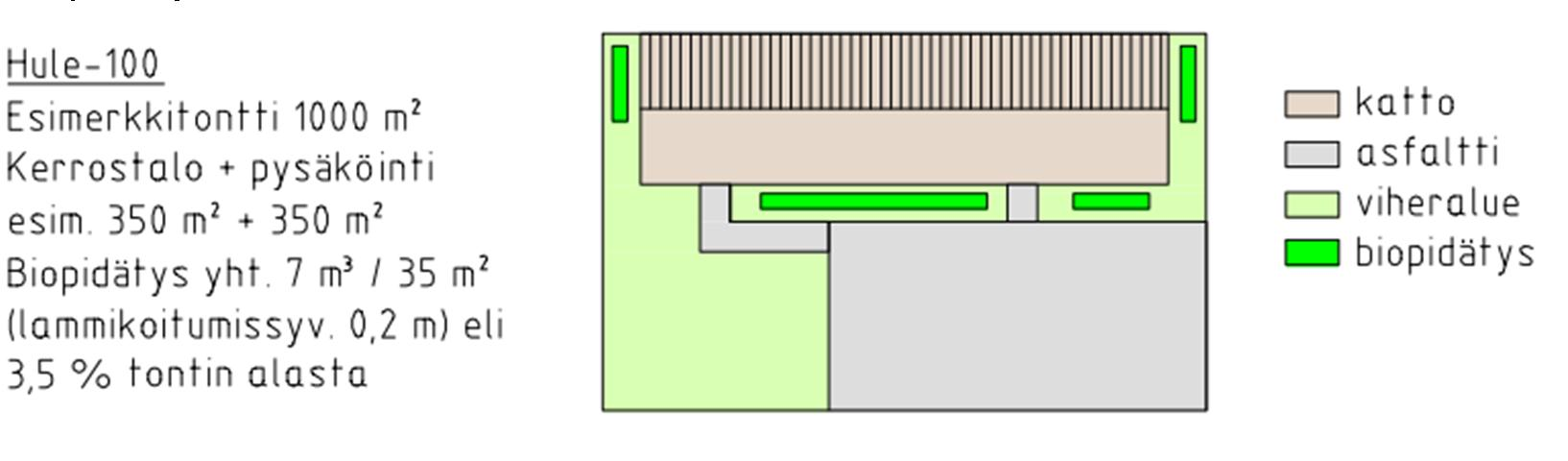

4 VE1: Hulevesien hallinnassa käytetään vain biopidätystä. VE2: Osa hulevesistä hallitaan biopidätyksessä, josta ylivuoto johdetaan virtaamatasaukseen maanalaisille säiliöille. VE: Hulevesien hallinta on järjestetty maanalaisilla menetelmillä. Kiinteistöjen hulevesiä ei johdeta kuitenkaan suoraan hulevesiverkostoon vaan hulevesiä viivyttävän tai pidättävän järjestelmän kautta. Järjestelmällä on hallittu ylivuoto hulevesiverkostoon tai tulvareitille. Lisäksi yleisillä alueilla ja kiinteistöillä - läpäisemättömien pintojen minimointi (katujen, pysäköintialueiden, katosten järkevä sijoittelu ja yhdistely) - läpäisevien pintojen suosiminen (esim. kennosorapinta asfalttipihan sijaan, reikäkivetys tai nurmetus kiviverhoilun sijaan) - runsaan kasvillisuuden suosiminen (isot puut, nykyisen puuston säilyttäminen) - rakenteellisina toimenpiteinä esim. biopidätysaltaat, sadepuutarhat, hulevesien imeytys/viivytyssäiliöt, terassoidut avouomat + pohjapadot, tulvaniittyalueet. Alla on esitetty hule-0 määräyksen mukainen biopidätyksen tilantarve esimerkkitontilla kun maanalaisia säiliöitä ei toteuteta, vaan biopidätys mitoitetaan viivytykselle (5 m 2 / 0 päällystettyä m 2 ). 4. HULEVESIEN HALLINTA OSAYLEISKAAVA-ALUEELLA Suunnittelualue jaettiin osavaluma-alueisiin suunnittelukartan S1 mukaisesti. Kartalla on esitetty toimenpiteitä hulevesien hallitaan sekä kiinteistökohtaisesti että yleisille alueille. Yleisten alueiden biopidätysalueiden ja tulvaniittyjen mitoitus on esitetty kartan selitteessä. Suunnitelmassa esitetyt biopidätysalueet ovat muotonsa ja sijaintinsa puolesta viitteellisiä ja ne on tarkoitus muokata ympäristöönsä hyvin sopiviksi, kuitenkin niin, että ne vastaavat vähintään niille määritettyä tilavuutta. 4.1 Työlänojaan laskeva osayleiskaava-alue Työlänojaan laskevat osayleiskaava-alueelta valuma-alueet 1-. Valuma-alueen 1 hulevedet johtuvat ensin Iso-Työläjärveen, joka toimii luontaisena virtaaman viivytysalueena ennen Työlänojaa. Ennen Iso-Työläjärveä kiinteistöillä on oltava laadullinen hulevesien käsittely. Luvussa.5 on esitetty valuma-alueille rakentuville uusille kaava-alueille kiinteistökohtaisia viivytysvelvoitteita. Suunnitelmapiirroksessa (liite S1) on esitetty yleisille alueille suunniteltuja biopidätysalueita ja tulvaniittyjä. Hallintarakenteiden tilavarauksen on sijoitettu luonnollisiin maastopainanteisiin ja mahdollisuuksien mukaan ne on sovitettu yhteen alueen oja-/puroverkoston luonnonmukaistamisen kanssa. Tarkempi mitoitus viivytyksestä on esitetty liitekartassa S Työränojaan laskeva osayleiskaava-alue Työränojaan johtuu hulevesiä valuma-alueelta 4, jonne on osayleiskaavassa suunniteltu vain vähän uutta rakentamista. Uuden alueen hulevesien hallintaan riittää luonnonmukaista uomaa jäljittelevä avouoma. Valuma-alueelle 4 on parhaillaan rakentumassa pienasuntoalue, joiden hule-

5 vesien hallintaan on jo rakennettu biopidätysaluetta ja jätetty varaus neljännelle. Valumaalueella 4 sijaitsee myös Metsäkylän vuonna 2002 suljettu kaatopaikka. 4. Tiikonojaan laskeva osayleiskaava-alue Tiikonojaan johtuu osayleiskaava-alueelta valuma-alue 5, jonne kohdistuvat uuden kaavan suurimmat muutospaineet. Tiikonojan alkupäähän on kaavoitettu teollisuustontteja ja asuinkortteleita. Alueelle on esitetty sekä kiinteistökohtaisia viivytysvelvoitteita (luku.5) sekä yleisille alueille suunniteltuja viivytyspainanteita (liite S1). Riittävien viivytyspainanteiden toteuttaminen vaatii viheralueiden jättämistä kaava-alueiden sisälle, erityisesti teollisuus alueella. 4.4 Muut alueet Valuma-alue 6 sijaitsee pohjavesialueella eivätkä sen hulevedet johdu luontaisesti mihinkään lähialueilta purkavista ojista vaan imeytyvät maaperään. Alueen nykyiseen hiekkakuoppaan/suppaan on ehdotettu hulevesien imeytyspainannetta. Imeytettäessä pohjavesialueella on erityisesti huomioitava pohjaveden laatu johtamalla hulevedet öljyn- ja hiekanerottimien läpi ennen maastoon imeyttämistä. Imeytettäessä on aina varauduttava maakerrosten tukkeutumiseen. Tukkeutumista voidaan hidastaa huolehtimalla huleveden laadusta. On huomioitava, ettei supan vedenjohtokykyä ole tutkittu ja hiekan k-arvo eli vedenjohtavuuskerroin voi vaihdella jopa 0- kertaisesti (Sovellettu hydrologia 196, s. 9), minkä vuoksi alueelle on jatkossa tehtävä vedenläpäisevyyskokeet. Lisäksi on suositeltavaa, että alueen rakentaminen vaiheistetaan, jotta imeytymisen määrää voidaan tarkkailla ja tarvittaessa toteuttaa jatkorakentaminen vähemmän tiiviinä. Rakennustöiden aikaisen kiintoaineksen huuhtoutumisen hallinta on tällä alueella erityisen tärkeää pohjamaan tukkeutumisen välttämiseksi. 4.5 Rakentamisen aikaisten hulevesien hallinta Uusien kaava-alueiden rakentuessa on kiinnitettävä huomioita rakentamisen aikaisten hulevesien hallintaan. Rakentamisen aikaisten hulevesien haitta-ainekuormitus on moninkertainen normaaliin verrattuna, erityisesti kiintoaineen osalta. Rakentamisesta aiheutuvan kuormituksen on arvioitu kestävän noin 1,5 vuotta: juuri valmistuneiden alueiden hulevesihuuhtouma on vanhempia alueita suurempi, koska kasvillisuus puuttuu tai on vielä nuorta (Vakkilainen et al Rakennetun ympäristön valumavedet ja niiden hallinta, Suomen ympäristö 6, Ympäristönsuojelu). Hulevesien hallintarakenteet, biopidätysalueet ja tulvaniityt tulisi rakentaa hyvissä ajoin ennen muuta rakentamista, mieluiten niin, että niihin ehtii kehittymään kasvillisuutta. Nykyisten uomien yhteyteen rakennettavien hallintarakenteiden rakentamisessa on pyrittävä kiintoainekuorman vähentämiseen esimerkiksi puhkaisemalla yhteys nykyiseen uomaan vasta painanteen valmiustuttua tai huolehtimaan kiintoainekuorman vähentämisestä tilapäisellä pohjapato/suotopatotyyppisellä ratkaisulla.

6 5. YHTEENVETO Suunnittelualueen, Ylöjärven Metsäkylän hulevedet johtuvat vastaanottavaan ojaan: Työlänojaan, Työränojaan ja Tiikonojaan. Ojista Työlänoja kulkee suunnittelualueen koillispuolella sijaitsevan Natura 2000-alueen läpi. Työränoja ja Tiikonoja on aikaisemmissa selvityksissä (Ramboll 2009) todettu tulvaherkiksi. Metsäkylän osayleiskaavan mukaisesti alueelle on suunniteltu pääosin tiivistyviä asuinalueita ja alueen itäosaan teollisuusalue. Suunnittelualueen eteläosa kuuluu I luokan pohjavesialueeseen. Hulevesien hallinnan päämääränä oli - säilyttää nykyisen kaltaiset virtaamaolot ja taata Työlänojaan johdettavan veden riittävän hyvä laatu sekä - edistää pohjaveden muodostumista imeyttämällä laadullisesti hyväksyttäviä hulevesiä ja pyrkiä mahdollisimman hyvin nykytilannetta vastaavaan vesitaseeseen. Hulevesien hallintamenetelmissä korostui yllä olevien päämäärien mukaisesti vesien luonnonmukainen käsittely ja johtaminen sekä hallinnan hajauttaminen syntypaikoille. Hallinnan hajauttaminen syntypaikoille toteutettiin mm. kiinteistökohtaisella "hule-0"- määräyksellä, jonka mukaan kiinteistöillä on viivytettävä 1 m hulevesiä jokaista 0 m 2 päällystettyä pintaa kohden. Määräystä tarkennettiin pientaloalueiden ja muiden, esimerkiksi teollisuuden ja kaupan tonttien osalta seuraavasti: Hule-0 pientalot: Tonteilla tulee viivyttää vettä läpäisemättömiltä pinnoilta tulevia hulevesiä. Tonteille sijoitettavien viivytyspainanteiden ja muiden viivytysrakenteiden mitoitustilavuus on yksi kuutiometri jokaista sataa vettä läpäisemätöntä pintaneliömetriä kohden (1 m vettä/0 m 2 läpäisemätöntä pintaa). Normaalitilanteessa järjestelmä kuivatetaan salaojalla. Viivytysrakenteissa on oltava myös suunniteltu ylivuoto. Hule-0 muut: Tonteilla tulee viivyttää vettä läpäisemättömiltä pinnoilta tulevia hulevesiä. Tonteille sijoitettavien viivytyspainanteiden, -säiliöiden tai muiden viivytysrakenteiden mitoitustilavuus on yksi kuutiometri jokaista sataa vettä läpäisemätöntä pintaneliömetriä kohden (1 m vettä/0 m 2 läpäisemätöntä pintaa). Viivytysrakenteiden tulee tyhjentyä - 12 h kuluessa täyttymisestä tai ne voidaan kuivattaa salaojilla tarpeeksi pitkän viivytysajan saavuttamiseksi. Viivytys voidaan toteuttaa kolmella eri vaihtoehdolla: VE1: Hulevesien hallinnassa käytetään vain biopidätystä. VE2: Osa hulevesistä hallitaan biopidätyksessä, josta ylivuoto johdetaan virtaamatasaukseen maanalaisille säiliöille. VE: Hulevesien hallinta on järjestetty maanalaisilla menetelmillä. Kiinteistöjen hulevesiä ei johdeta kuitenkaan suoraan hulevesiverkostoon vaan hulevesiä viivyttävän tai pidättävän järjestelmän kautta. Järjestelmällä on hallittu ylivuoto hulevesiverkostoon tai tulvareitille. Yleisille alueille suunniteltiin biopidätysalueita ja tulvaniittyjä mitoitussateen toistuvuudelle kerran 20 vuodessa. Hallintarakenteiden tilavaraukset sijoitettiin luonnollisiin maastopainanteisiin ja mahdollisuuksien mukaan ne sovitettiin yhteen alueen oja-/puroverkoston luonnonmukaistamisen kanssa. Pohjavesialueella on kiinnitettävä huomiota huleveden laadulliseen käsittelyyn. Valuma-alueella 6 on ennen rakentamista selvitettävä maaperän vedenläpäisykyky, jotta voidaan varmistua suppaan/hiekkakuoppaan suunnitellun imeyttämispainanteen toimivuudesta.
