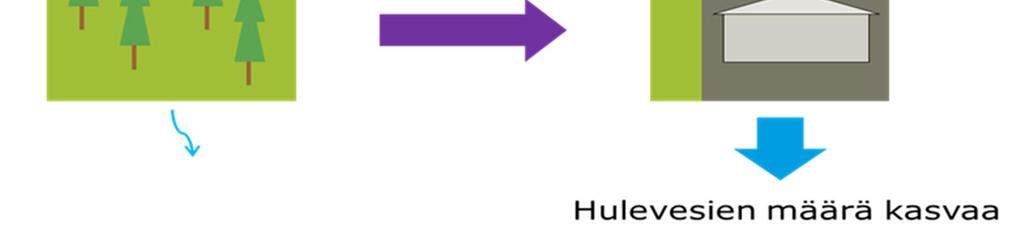

4 1 1. JOHDANTO Tämä hulevesiselvitys on tehty Viitasaaren kaupungin tilauksesta ja liittyy käynnissä olevaan asemakaavan muutostyöhön kortteleiden 75, 83 ja 85 alueilla. Asemakaavan muutoksella on tarkoitus mahdollistaa uuden vähittäiskaupan suuryksikön rakentaminen. Hulevedet ovat kaduilta, pihoilta, katoilta ja muilta rakennetuilta pinnoilta valuvia sade- ja sulamisvesiä. Valumakerroin on hulevesiselvityksissä keskeinen termi. Se on pinnalta valumaan lähtevän veden osuus pinnalle satavasta vedestä. Valumakerroin riippuu pinnan laadusta ja vedenläpäisevyydestä. Esimerkiksi kattopinnan valumakerroin on lähellä yhtä ja rehevän tasaisen metsän lähellä nollaa. Kuva 1. Maankäytön tehostumisen vaikutus hulevesien määrään

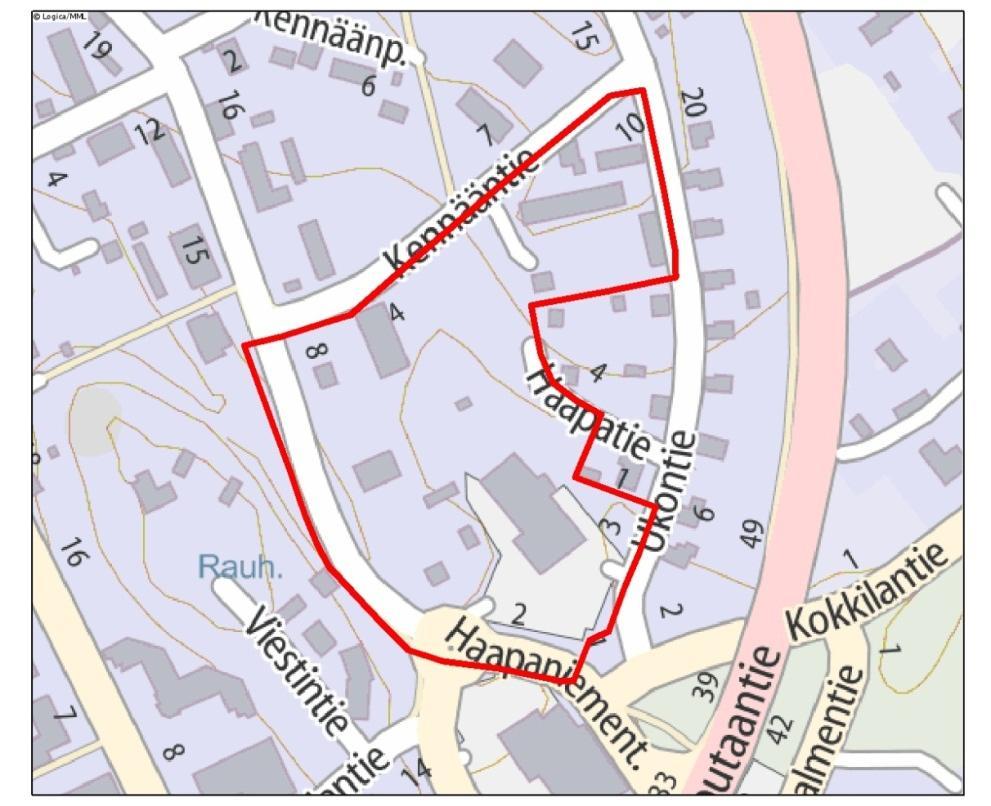

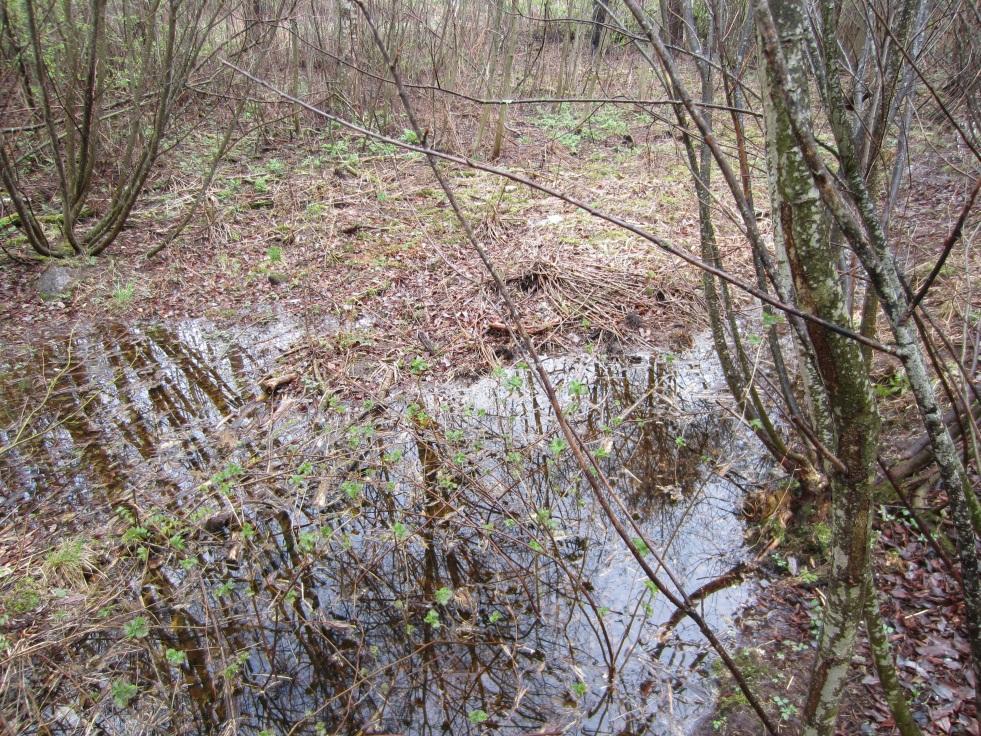

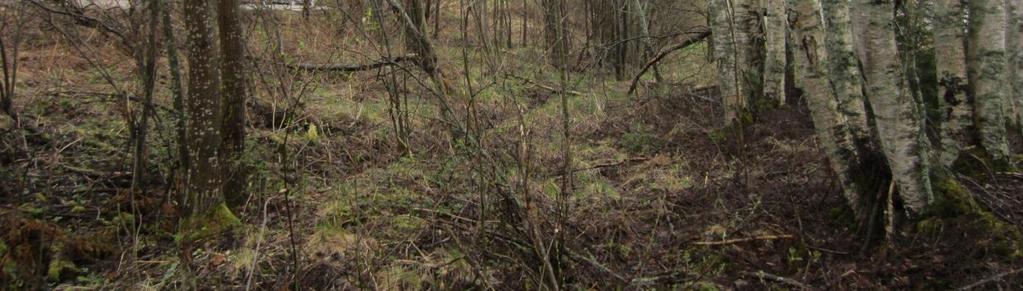

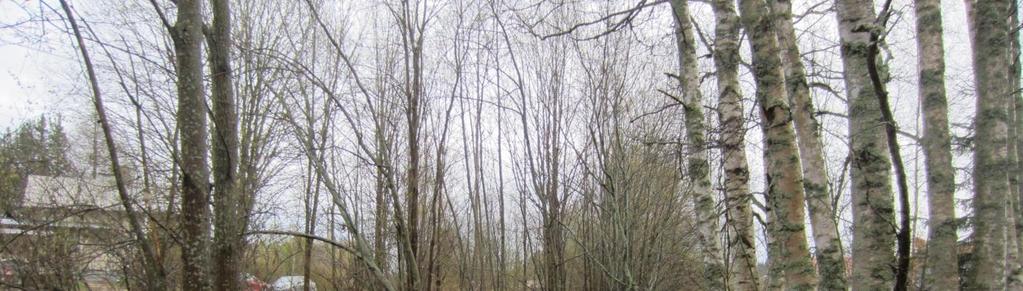

5 2 2. LÄHTÖKOHDAT 2.1 Suunnittelualueen yleiskuvaus Suunnittelualue sijaitsee Viitasaaren keskustan tuntumassa. Suunnittelualue rajautuu Haapaniementiehen, Kennääntiehen sekä Ukontiehen. Suunnittelualueen eteläreunassa sijaitsee Lidl:in päivittäistavarakauppa. Suunnittelualueen itäpuolella kulkee valtatie 4. Suunnittelualueen keskellä sijaitsee metsäinen puistoalue. Kuva 2. Suunnittelukohteen sijainti kartalla ja alustava asemakaavan muutosalue. Kuva 3. Puistoalueella maasto on paikoin soistunut

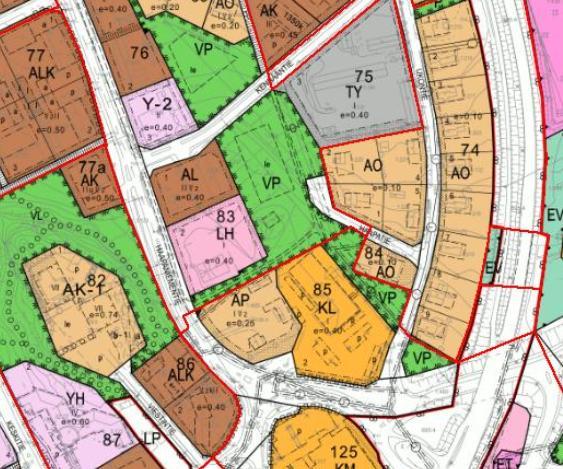

6 3 Kuva 4. Asemakaavan muutosalue ilmakuvassa. Kuva 5. Voimassa oleva asemakaava. [ajantasakaavaote Viitasaaren kaupunki]

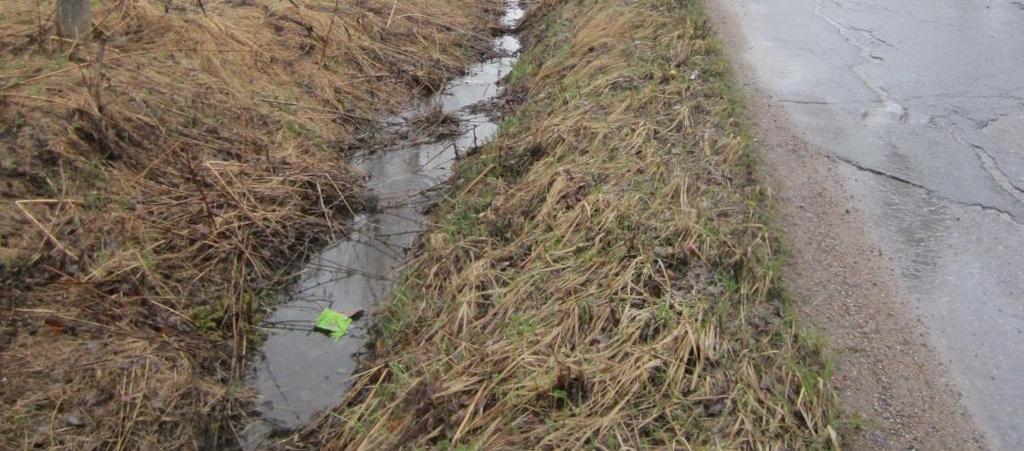

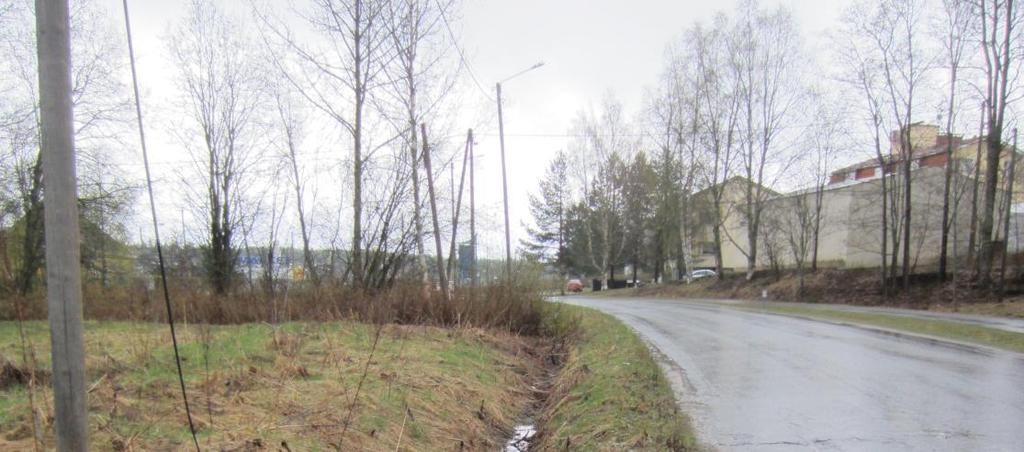

7 4 2.2 Hydrogeologiset olosuhteet Alueen maaperä on maaperäkartan perusteella moreenia. Kallio on alueella paikoin näkyvissä. Moreenimaahan on mahdollista imeyttää jonkin verran hulevesiä. Mitä pienempi moreenin hienoainespitoisuus on, sitä paremmin imeyttäminen onnistuu. Suunnittelualue sijaitsee pohjavesialueen ulkopuolella. 2.3 Valuma-aluejako Suunnittelualue sijaitsee niemellä, jota ympäröi vesistö lännessä, etelässä ja idässä. Vesistö kuluu Keiteleeseen. Keitele kuuluu Kymijoen vesistöön. Suunnittelualueen hulevesistä osa suuntautuu länteen Haapasalmen suuntaan ja osa etelään Kirkkosalmen suuntaan. Kuva 6. Haapaniementien sivuoja 2.4 Hulevesiviemäriverkko Suunnittelualueella on rakennettua hulevesiviemäriverkostoa Kennääntiellä, Haapaniementiellä ja Ukontiellä sekä Lidl:n piha-alueella. Kennääntien ja Haapaniementien hulevesiviemärit purkavat hulevetensä ojaan Haapaniementien länsipuolelle. Hulevesiviemärin halkaisija on Haapaniementiellä 200 mm ja Kennääntiellä 200 ja 160 mm. Ojassa hulevedet virtaavat Keskitielle, jossa ne siirtyvät jälleen hulevesiviemäriin. Hulevesiviemäri purkaa vedet Haapasalmeen. Keskitieltä Haapasalmeen kulkevan hulevesiviemärin koko on 500 mm. Ukontien, Lidl:n ja Haapaniementien eteläosan hulevedet virtaavat kaakon suuntaan. Ukontien hulevedet virtaavat valtatien 4 ali Päätyen Kokkilantien hulevesipumppaamoon. Hulevesipumppaamon on Liikenneviraston ja se on rakennettu palvelemaan valtatien 4 alikulkusiltaa. Hule-

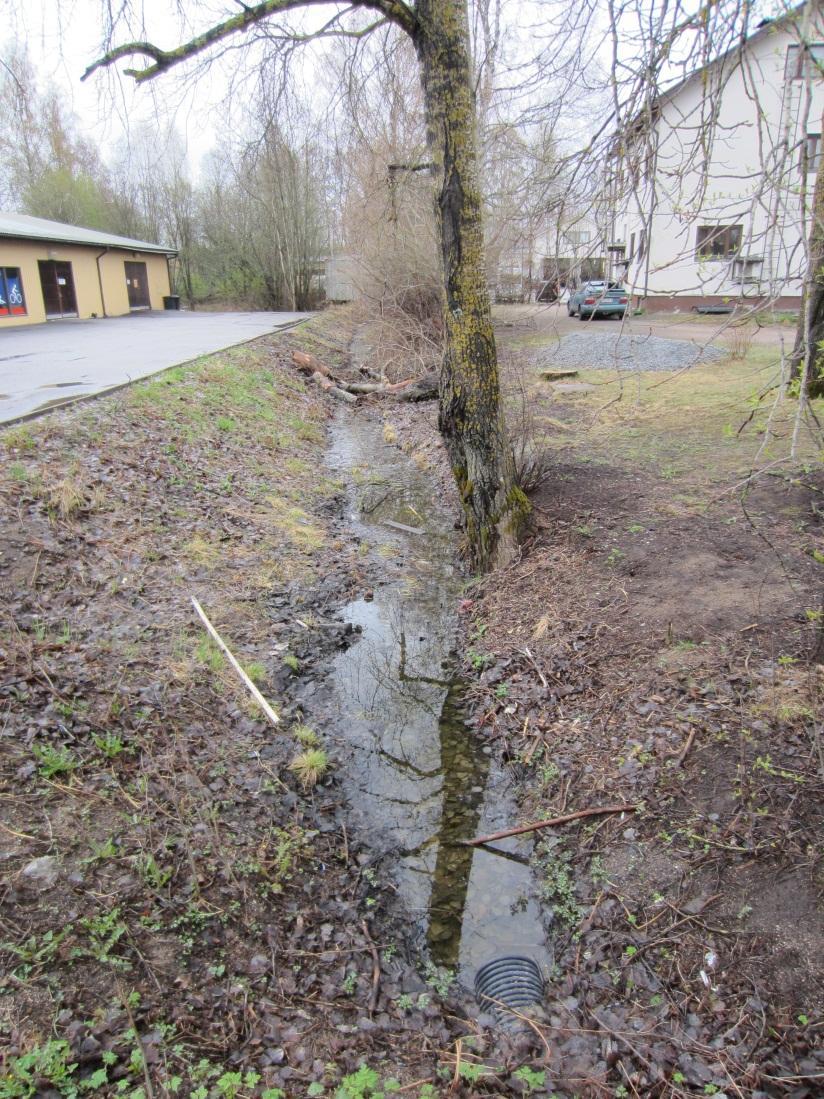

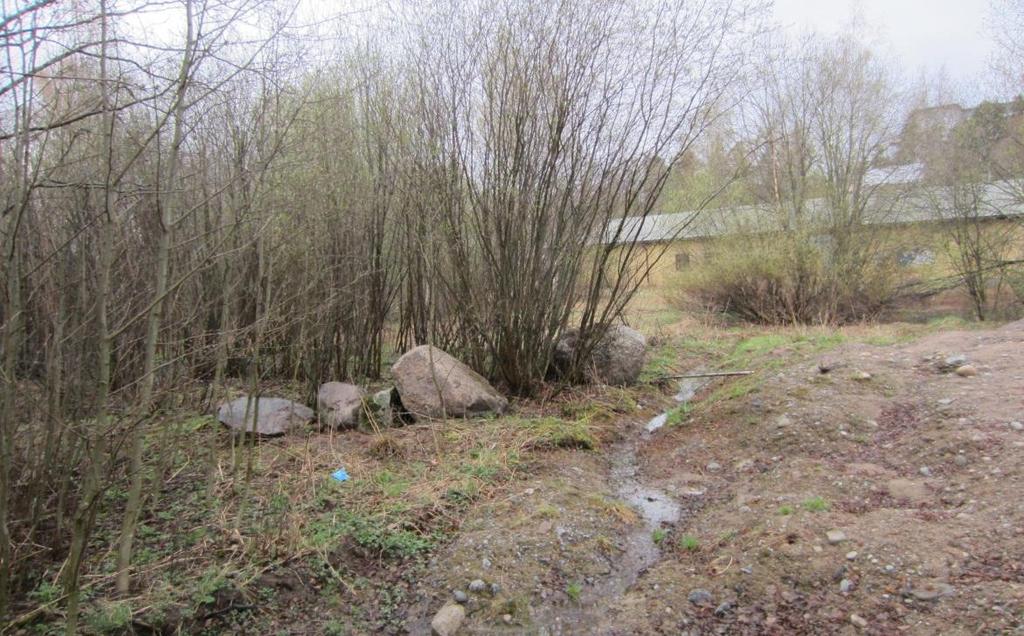

8 5 vesipumppaamosta hulevedet pumpataan viettoviemäriin, joka purkaa hulevedet lopulta Kirkkosalmeen (Kokkosalmeen). Tarkka reitti ei ole tiedossa. Ukontien hulevesiviemärin halkaisija kasvaa pohjoisosan 110 millimetristä 315 millimetriin etelään päin mennessä. Kuva 7. Kennääntien hulevesiviemäriin johdettu kuivatusoja

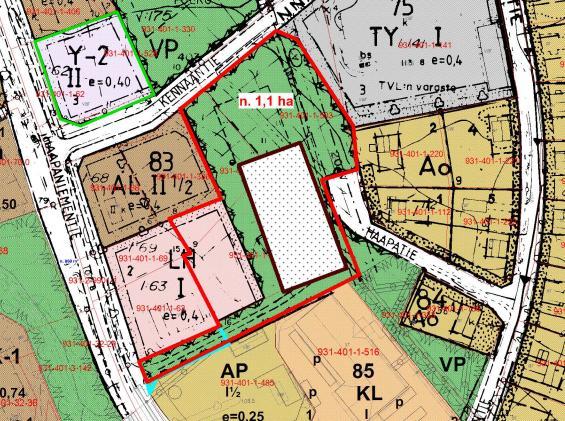

9 6 3. HULEVESIEN HALLINTA 3.1 Maankäyttö Asemakaavan muutosalue on varsin väljästi rakennettua aluetta ja päällystettyä pintaa on vähän lukuun ottamatta Lidl:n tonttia. Alueen keskellä on laaja rakentamaton puistoalue. Kuva 8. Puistoalueelle on suunniteltu sijoitettavaksi uusi vähittäiskaupan suuryksikön myymälä pihoineen ja pysäköintialueineen. Myymälä rakennus on tarkoitus sijoittaa tontin eteläreunaan lähelle Lidl:n myymälää. 3.2 Hulevesimäärien muutokset Rakentamattoman puistoalueen rakentaminen lisää syntyvien hulevesien määrää. Lisäyksen suuruus riippuu rakennettavasta kattopinta-alasta ja päällystettyjen pihojen määrästä. Käytännöstä suunnitellun tontin valumakerroin kasvaa arvosta noin 0,1 arvoon noin 0,6-0, Mitoitussade Sateen intensiteetti eli voimakkuus on valittu tarkastelualueen pinta-alan ja sateen toistumisaikataulukon mukaisesti. Sadetta voisi kuvailla rankaksi kuurosateeksi. Sateen laskennallinen toistumisaika on viisi vuotta. Tätä mitoitussadetta käytetään yleisesti tonttikohtaisten hulevesijärjestelmien mitoittamiseen. Taulukko. Mitoitussade Mitoitussateen kestoaika Mitoitussateen toistumisaika Sateen voimakkuus Sademäärä (kertymä) 10 min 5 vuotta 160 l/s/ha 58 mm/h 10 mm

10 7 Kuva 9. Ote myymälän sijoitusluonnoksesta ja suunniteltu tontin laajuus [Viitasaaren kaupunki] 3.4 Hulevesiviemäriverkoston kapasiteetti Alueen hulevesiviemäriverkoston kapasiteetti on rajallinen. Suunnittelualue sijoittuu keskelle rakennettua ympäristöä, jonka hulevesiverkostot on mitoitettu ja rakennettu aiemmin eikä niissä useinkaan ole varauduttu virtaaman suureen kasvuun. Itään virtaavien hulevesien kapasiteettiä rajoittaa Liikenneviraston hulevesipumppaamo. Suurin osa kaavamuutosalueen uusista hulevesistä suuntautuu länteen Haapaniementien ja Keskitien väliseen ojaan ja myöhemmin Keskitieltä lähtevään hulevesiviemäriin. Hulevesiviemärin koko on 500 mm ja keskimääräinen kaltevuus on 0,32 %. Hulevesiviemärin laskennallinen kapasiteetti on putken 70 % täyttöasteella 160 l/s ja 100 % täyttöasteella eli täydellä putkella 220 l/s. Hulevesiviemärin kapasiteetti on normaalitilanteessa riittävä, mutta huippuvirtaamien kasvaminen uuden maankäytön myötä pitää estää viivyttämällä hulevesiä. 3.5 Tulvareitit Alueen tulvareitit suuntautuvat etelään Lidl:n tontin reunalla ja Haapatiellä sekä länteen Kenääntiellä. Etelään suuntautuva tulvareitti kulkee Ukontietä ja Kokkilantietä valtatien 4 alikulkuun, joka katkaisee tulvareitin. Alikulut ovatkin rankkasateiden aikana tulvariskin kannalta kriittisiä kohtia, jos vettä sataa pumppaamon kapasiteettiä enemmän. Länteen suuntautuva tulvareitti kulkee Haapaniementieltä lähtevässä ojanotkossa Keskitielle asti. Siinä oja siirtyy putkeen ja maanpäällinen tulvareitti katkeaa. Verkoston kapasiteetin ylittyessä hulevedet virtaavat Haapasalmeen kerrostalotonttien läpi. Haapaniementien länsipuolelle Keskitielle virtaavaan ojaan olisi mahdollista sijoittaa viivytysallas. Allas voidaan rakentaa, jos tarvetta myöhemmin ilmenee. Allas sijoittuisi kaavamuutosalueen ulkopuolelle alueelle, joka on kaavoitettu VL-alueeksi. Allas voisi olla kooltaan m 2.

11 8 3.6 Hulevesien hallinta uudella vähittäiskaupan suuryksikön tontilla Nykykäytännön mukaisesti hulevesiä pitää viivyttää ja käsitellä syntypaikallaan. Viivyttämällä hulevesiä tontilla voidaan estää hulevesiviemärin maksimikapasiteetin käyttöasteen nousu ja vähennetään viemäreiden tulvimisen riskiä. Hulevesien virtaamaa kadun runkoviemäreihin voidaan pienentää viivyttämällä niitä viivytysrakenteissa ja antamalla osan vedestä imeytyä maaperään. Suunniteltu vähittäiskaupan suuryksikön tontti sijoittuu paikalliselle vedenjakajalle, joten hulevesiä on mahdollista johtaa moneen suuntaan. Hulevesiä ei kuitenkaan ole suositeltavaa johtaa etelään, jossa ne lisäisivät Liikenneviraston hulevesipumppaamoon virtaavien hulevesien määrää. Hulevedet suositellaan johdettavaksi länteen Haapaniementien hulevesiviemäriin ja pohjoiseen Kennääntien hulevesiviemäriin, joista hulevedet päätyisivät Haapaniementieltä länteen laskevaan ojaan. Hulevesien mahdolliseen johtamissuuntaan vaikuttaa tontin ja rakennuksen suunniteltu korkeusasema. Mitä matalammalla tontti on, sitä vaikeampi hulevesiä on johtaa muualla kuin etelään ja sitä vaikeampi tontille on toteuttaa viivytysrakenteita. Tonttia onkin suositeltavaa korottaa nykyiseen maanpintaan nähden. Tontilla syntyviä hulevesiä voidaan hallita rakentamalla viivytysrakenteita kuten esimerkiksi hulevesikasetteja tai viivytyspainanteita. Sopiva ja yleisesti asemakaavoissa käytetty viivytystilavuusvaatimus on 1 m 3 sataa päällystettyä neliötä eli kattoa ja pihaa kohden. Rakenteiden pitää tyhjentyä sateen päätyttyä 12 tunnissa ja olla mitoitussateella tehokkaassa käytössä. Maanalaiset hulevesirakenteet täytyy varustaa ylivuotoputkella ja maanpäällisillä rakenteilla pitää olla tulvareitit. Lopullinen viivytystilavuus määräytyy alueen tarkemman suunnittelun yhteydessä. Rakennusten kattovesiä voidaan viivyttää myös rakentamalla viherkattoa tarvittavan viivytystilavuuden kompensoiva määrä. Pysäköinti- ja viheralueille kertyvät hulevedet voidaan johtaa viivytyspainanteisiin, joissa hulevesiä on myös mahdollista suodattaa imeyttämällä vesiä multa-hiekkakerroksen läpi. Alueen uusien piha- ja pysäköintialueiden suunnittelussa pitää huomioida riittävät tilavaraukset hulevesien hallinnalle. Alueen maaperä ei ole ihanteellista hulevesien imeyttämiselle. Imeyttämistä tapahtuu luultavasti jonkin verran hulevesirakenteista mutta pelkän imeyttämisen varaan alueen hulevesijärjestelmiä ei saa rakentaa. Syntyvien hulevesien määrää voidaan vähentää rakentamalla päällystettyä pihaa vain tarvittava määrä ja jättämällä loppuosa viheralueeksi tai sorapinnalle. Päällystetyllä alueella voidaan myös käyttää vettä läpäiseviä pintamateriaaleja. Asemakaavassa voidaan määrätä esimerkiksi vähintään 10 % tontista jätettäväksi istutettavaksi alueeksi. Uutta vähittäiskaupan suuryksikön tonttia ympäröivät rakennukset on huomioitava alueen suunnittelussa siten, ettei tontilta pääse valumaan vesiä tulvatilanteessa rakennusten vierelle ja ettei tontilla imeytetä hulevesiä liian lähellä naapurirakennuksia. Kuva 10. Viivytys- ja suodatuspainanteen toimintaperiaate

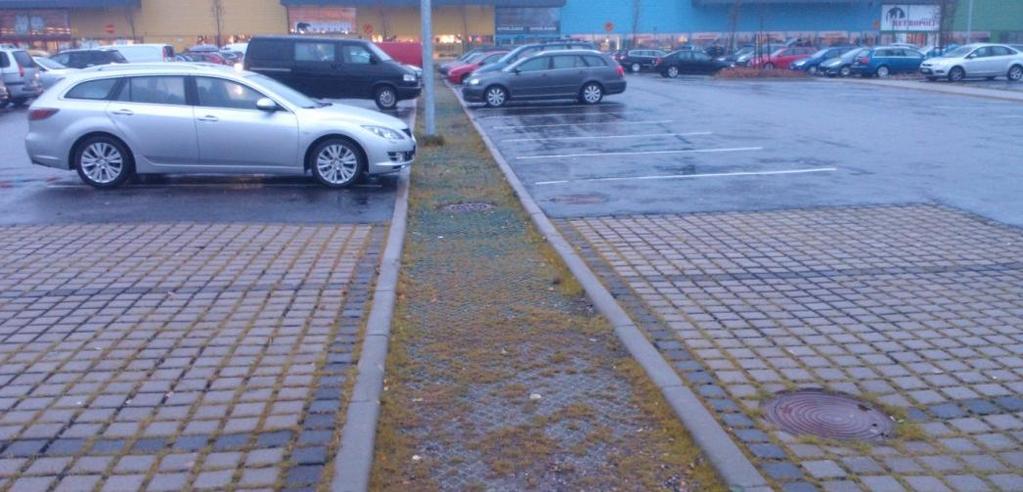

12 9 Kuva 11. Esimerkki Vantaalta: Matala hulevesien imeytyspainanne pysäköintikampojen välissä. Osa pysäköintipaikoista on toteutettu vettä läpäisevällä nurmikivellä. Lahdessa 24. päivänä heinäkuuta 2014 RAMBOLL FINLAND OY
