1 Hulevesien suunnittelu ja rakentaminen Kakessa, kohteena Gräsanoja

2 Kake -> Kaupunkitekniikan keskus Kake Infrapalvelut Investoinnit Kaupunkimittaus ja Geotekniikka Hallinto

3 Kake & Hulevedet Hulevedet ovat osa kunnallistekniikan suunnittelua, rakentamista ja ylläpitoa. Kunnallistekniikkaa rakennetaan vuosittain noin 150 miljoonalla eurolla, josta hulevesien osuus on noin 2-20%, hankkeesta riippuen. Hulevesien hallinnassa on huomioitava alueen nykytila ja maaperä, asukkaat, luontoarvot ja suunniteltavien hankkeiden vaatimukset

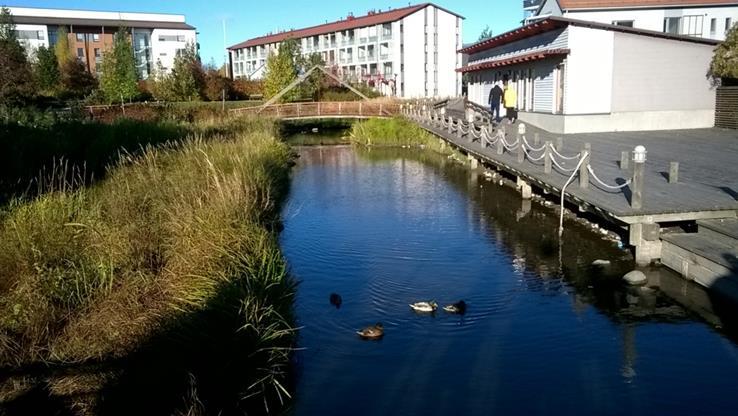

4 Hulevesien hallintakeinot

5 Hulevesien hallintakeinot

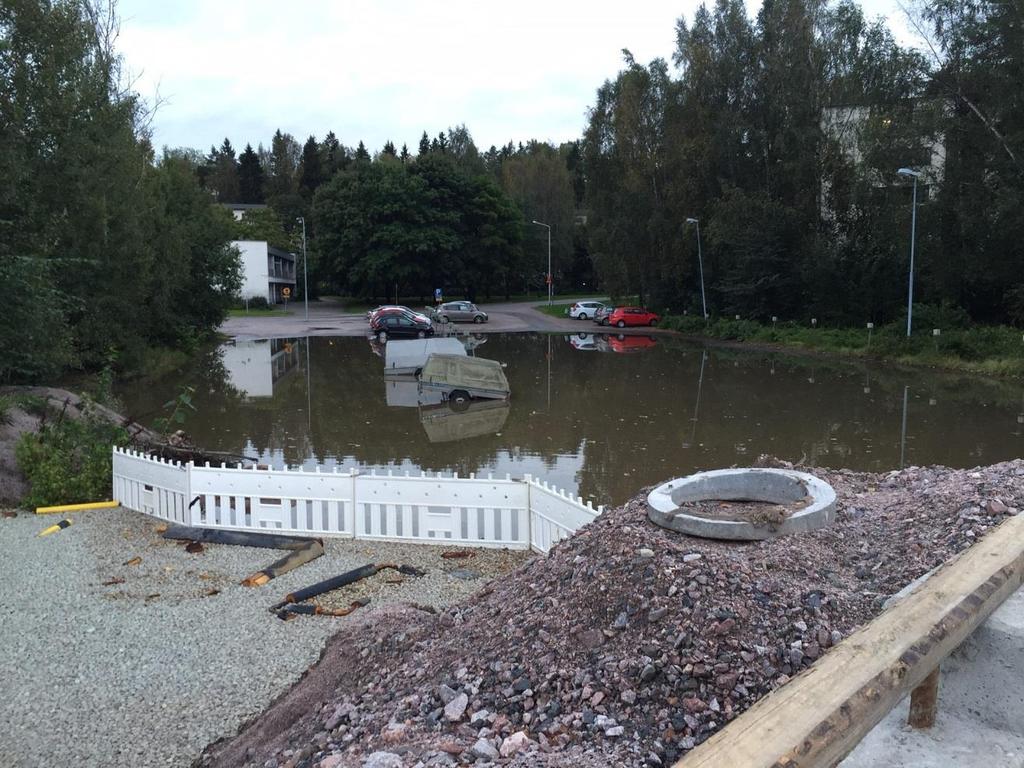

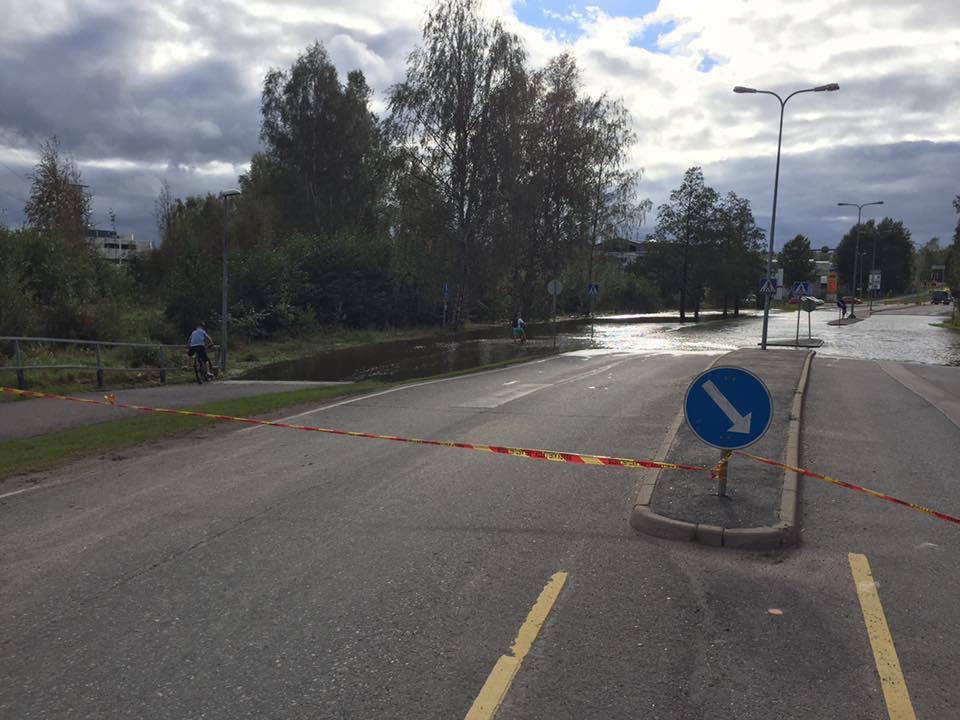

6 Vuonna 2016 syyskuussa

7 Vuonna 2017 lokakuussa

8 Vuoden 2016 tulvien jälkeen Käynnistettiin Gräsanojan tulvasuojelusuunnitelma, jonka tarkoituksena oli selvittää, mitä Gräsanojalla tapahtui, miksi niin tapahtui, mitä tulville on tehtävissä, ja mitä se maksaa. Hankkeessa olivat mukana Kaupunkitekniikan keskus, Kaupunkisuunnittelukeskus, Ympäristökeskus ja ELY-keskus

9 Valuma-alueen pinta-ala on 24,4 km² ja mallinnettu uomaosuus 4980 m Valuma-alue on kaupungistunut ja tiivistyminen jatkuu edelleen, vettä läpäisemättömän pinnan osuus 37 % Paikoin itse uoma ja rummut ovat liettyneet ja uomassa kasvaa paljon kasvillisuutta. Myös muuta virtausestettä ja roskaa on kerääntynyt uomaan Gräsanojan valuma-alue ja uoma Kuvassa Gräsanojan pääuoma sekä sivu-uomat valumaalueineen.

10

11 Sateen kertymä ja arvioitu virtaama Syyskuun 2016 sadetapahtuman aikasarja saatu ilmatieteen laitokselta osavaluma-aluekohtaisesti Mankkaanpuron (10,3 km²), Lukupuron (7,8 km²) ja Gräsanojan eteläosan (6,6 km²) osavalumaalueilta Lukupuro Sateen kesto > 11 h h Kertymät 69, 54 ja 61 mm Pinta-alojen perusteella sadekertymän painotettu keskiarvo koko Gräsanojan valuma-alueelle on 62 mm ( m3) Sadetilanteen ja tulvakuvien sekä tulvatilanteen vedenpinnanmittausten avulla arvioitiin Gräsanojan virtaama : 9,7 m³/s Virtaaman arvioitu toistuvuus noin 1/25 a Mankkaanpuro Gräsanoja, etelä 11 h 8 h Mankkaanpuron, Lukupuron ja Gräsanojan eteläosan valuma-alueet. Sateen kertymä Mankkaanpuron, Lukupuron ja Gräsanojan eteläosan valuma-alueilla. [Esityksen nimi]

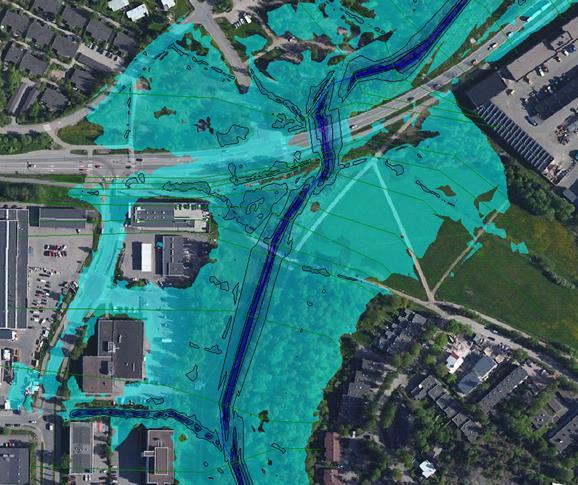

12 Mallinnus Uomasta tehtiin virtausmalli HEC-RAS ohjelmalla Mallinnuksen tuloksena saatiin uoman tulvavedenkorkeudet sekä tulvakartat, joiden avulla paikannettiin tulvariskikohteet Mallinnuksen avulla arvioitiin myös tulvasuojelutoimenpiteiden toimivuus Mallinnusta varten arvioitiin Gräsanojan 1/100a ylivirtaama, jota käytettiin suunnitteluperusteena: nykytila 13 m³/s, tuleva 16,8 m³/s Tulvan leviäminen Mankkaanlaaksontien ympäristössä sadetapahtumalla mallinnettuna HEC-RAS:lla. Sinisellä esitetty tulvan leviäminen 1/100a virtaamalla mallinnettuna Gräsanojan ympäristössä. Tulvariskikohteet ympyröity punaisella.

13 Virtausmallin rakentaminen

14 Mallinnustulokset

15

16 Tulvasuojelun lähtökohdat Gräsanojan valuma-alueella esiintynyt tulvia ja mallinnuksen mukaan tulvakohteita 1/100a virtaamalla on useita -> tulvasuojelutoimenpiteitä tarvitaan Tulvasuojelutoimenpiteet voidaan jakaa kolmeen eri lähestymistapaan: Valuma-alue: Vähennetään uomaan tulevaa virtaamaa Hulevesien hallinta ja viivytys valuma-alueella Uoman kehittäminen: Parannetaan uoman vedenvälityskykyä Ylimääräisen kasvillisuuden ja tukosten poisto Rumpujen putsaus ja ylläpito, ja mahdollisesti korvaaminen silloilla Poikkileikkauksen suurentaminen ja tulvatasanteet Tulvasuojausrakenteet: Suojataan riskikohteet Suojataan herkät rakenteet tai alueet esim. tulvapenkereillä Nostetaan tarvittavat matalalla olevat rakenteet, kuten tiet, korkeammalle

17 Toimenpidevaihtoehtojen VE2 ja VE4 tulvakartta Tulvakorko Seilimäki VE2: +2,58 m VE4: +2,38 m Tulvakorko Olarinluoma (ylä) VE2: +2,41 m VE4: +2,13 m Tulvakorko Mankkaanlaaksontie VE2: +2,45 m VE4: +2,20 m Tulvakorko Olarinluoma (ala) VE2: +2,14 m VE4: +1,87 m Kuvassa esitetty VE2 ja VE4 tulvakartta tulevan tilanteen 1/100a virtaamalla mallinnettuna Mankkaanlaaksontien ympäristössä.

18 Yhteenveto ja jatkosuositukset Gräsanojan uoman tulvimisen aiheuttamilta vahingoilta vältytään jatkossa, kun uomassa ja valuma-alueella tehdään tulvasuojelutoimenpiteitä Toimenpiteet sisältävät hulevesien hallintaa valuma-alueella, ja joko voimakasta tulvasuojelurakenteiden rakentamista (VE2) tai uoman kehittämistä ja lievempiä tulvasuojelurakenteita (VE4) Lopullisessa valinnassa ja tarkemmassa jatkosuunnittelussa huomioitava: Kustannukset Merivesitulvasuojauksen yhteensopivuus rankkasadetulvan kanssa Maisema- ja luontoarvojen kehitys Vaihtoehdon toteutettavuus Pääkadut ja kiinteistöt eivät jää veden alle 1/100a tulvatilanteessa Kiinteistöjen ja muiden riskirakenteiden tarkempi kartoitus seuraavassa suunnitteluvaiheessa Suositeltava toimenpidevaihtoehto on VE4 Kustannusarvio ( ) VE2 VE4 Yks/hinta VE2 VE4 Kaivettavat massat (m³) /m³ Kadun korotusta (m) /m Uusi rumpu/silta Mankkaanlaaksontie kyllä kyllä /kpl Uusi rumpu/silta Olarinluoma kyllä kyllä* /kpl Kiinteistöjä tulva-alueella (arvio) 25-30** 5-10** /kpl Muut riskirakenteet????? Taulukko 5. Karkea kustannusarvio VE2 ja VE4. SUMMA SUMMA +40% Jatkoa varten: 1. Hulevesien hallintavelvoite uudelle rakentamiselle 1m³/100m² 2. Uoman ja rumpujen säännöllinen ylläpito

19 Tulvasuojelutoimenpiteiden suunnittelu -reunaehdot Kalasto ja uoman muu eliöstö Liito-oravat Sulfaattimaat Muut luontoarvot Maisema Olemassa olevat suunnitelmat ja kaavat

20 Jatkotoimenpiteet

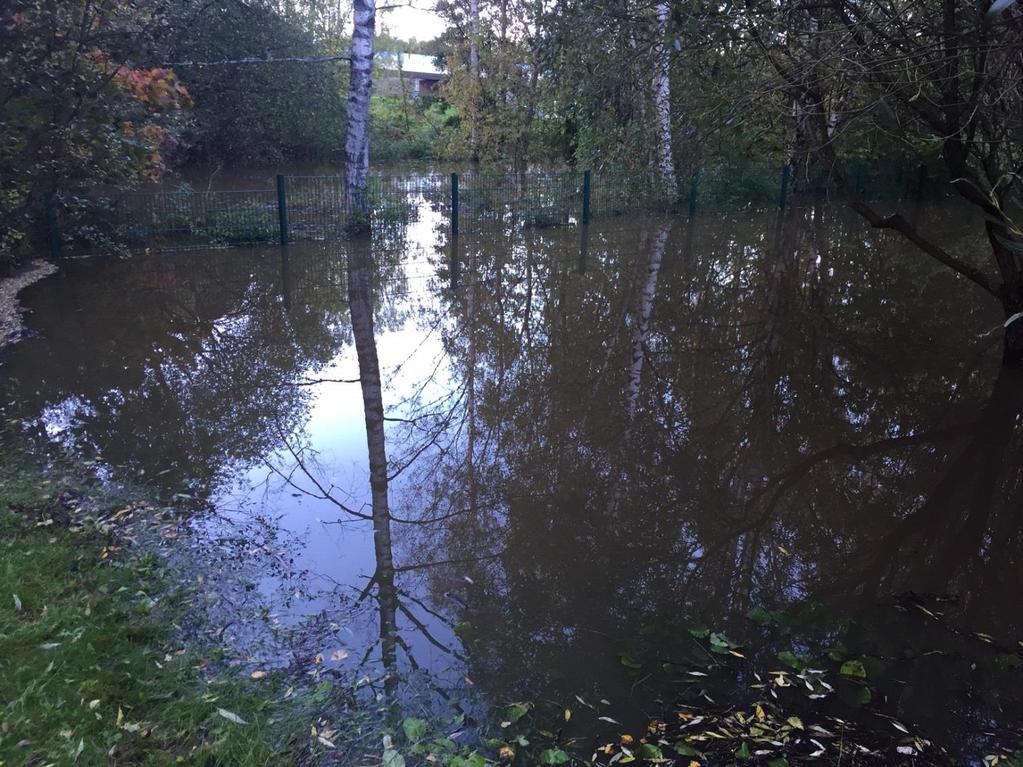

21 Ennen

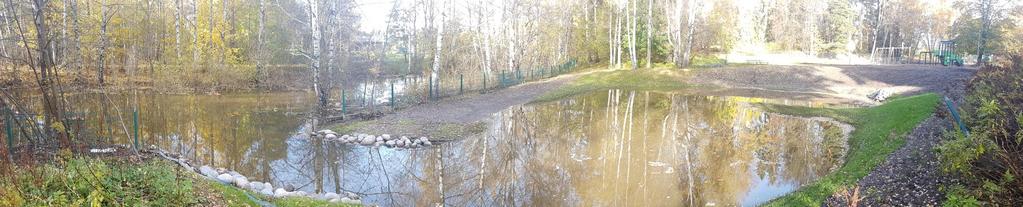

22 Jälkeen Kiitos
