Käyttöohje. 1/DOC-RSH30 Fi A

Koko: px
Aloita esitys sivulta:

Download "Käyttöohje. 1/DOC-RSH30 Fi A"

Transkriptio

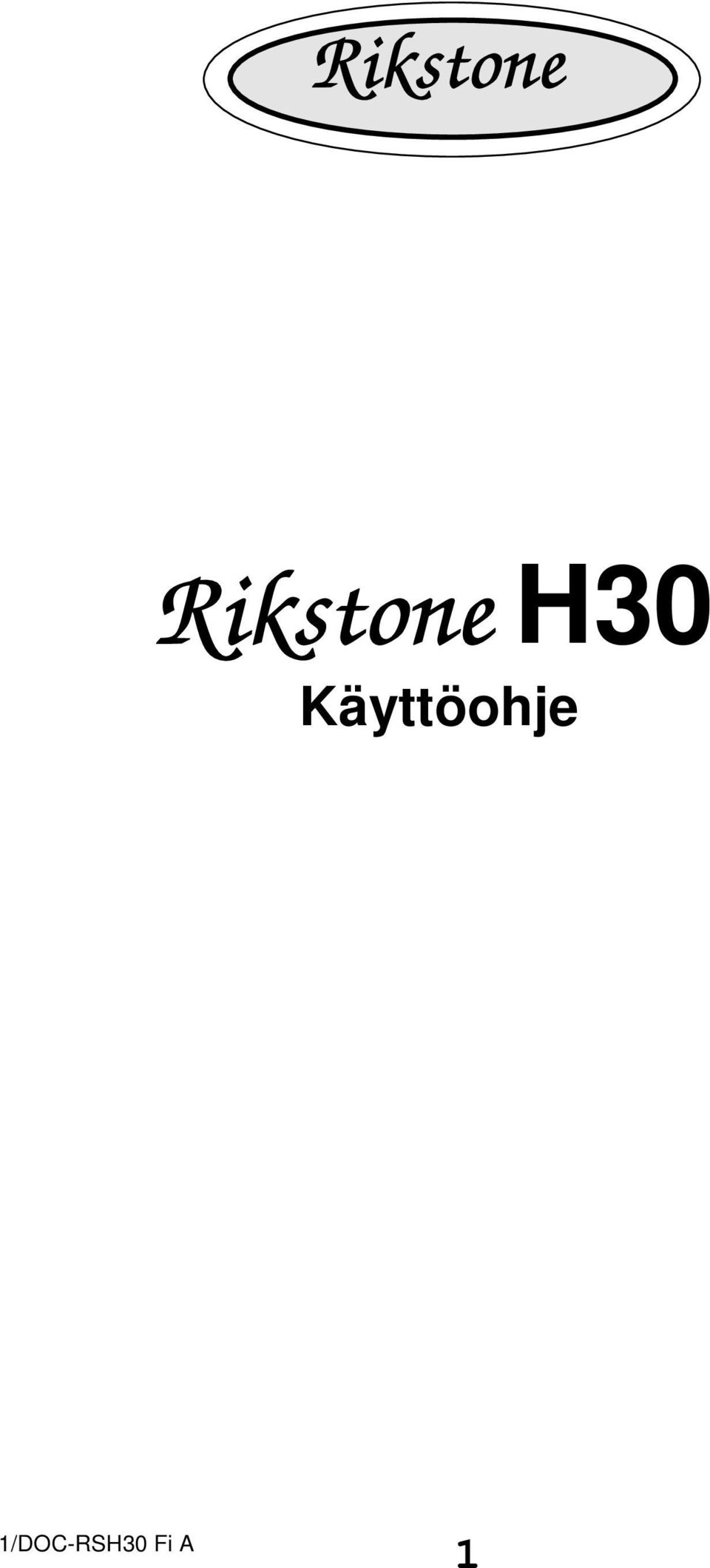

1 Käyttöohje 1

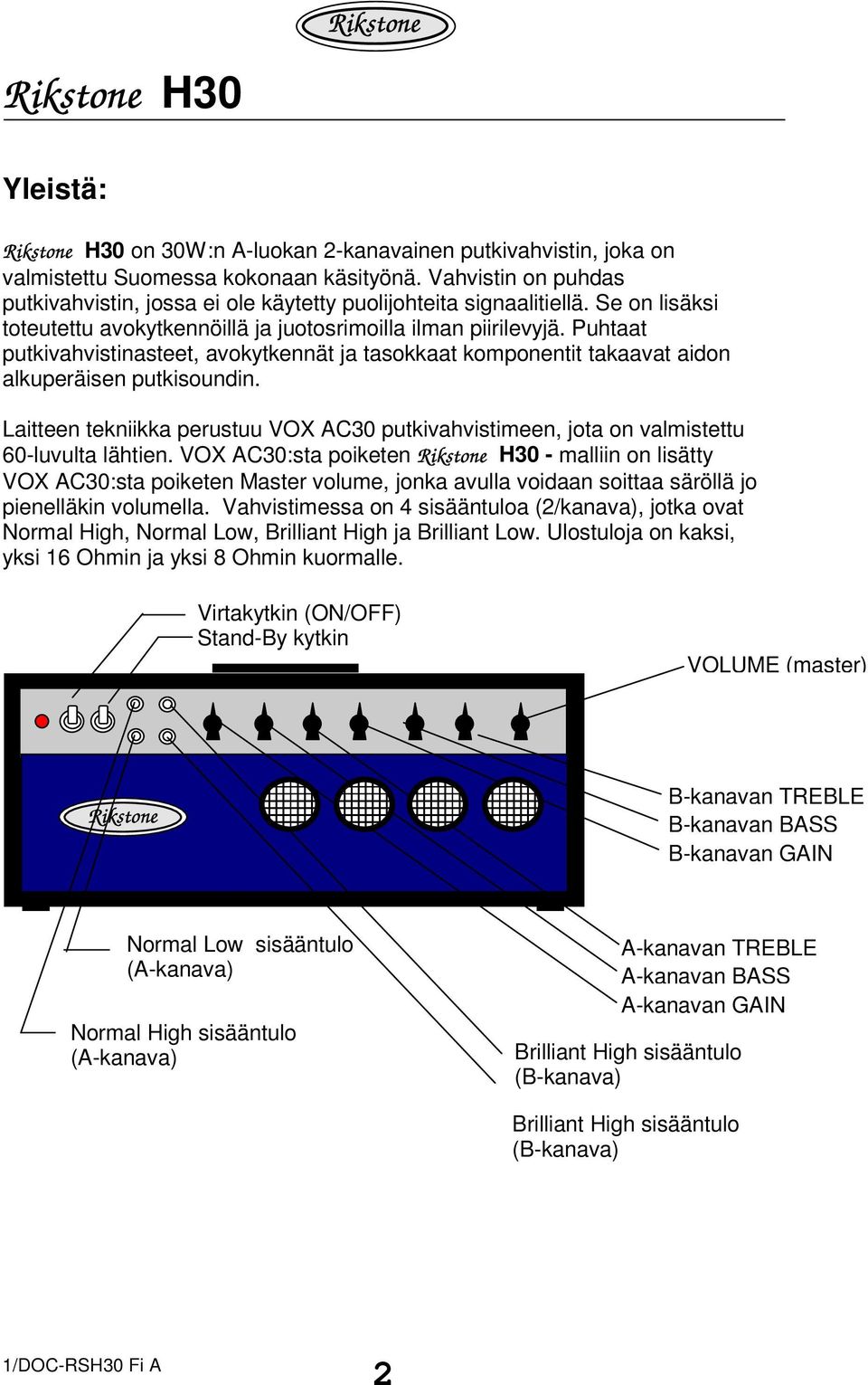

2 Yleistä: on 30W:n A-luokan 2-kanavainen putkivahvistin, joka on valmistettu Suomessa kokonaan käsityönä. Vahvistin on puhdas putkivahvistin, jossa ei ole käytetty puolijohteita signaalitiellä. Se on lisäksi toteutettu avokytkennöillä ja juotosrimoilla ilman piirilevyjä. Puhtaat putkivahvistinasteet, avokytkennät ja tasokkaat komponentit takaavat aidon alkuperäisen putkisoundin. Laitteen tekniikka perustuu VOX AC30 putkivahvistimeen, jota on valmistettu 60-luvulta lähtien. VOX AC30:sta poiketen - malliin on lisätty VOX AC30:sta poiketen Master volume, jonka avulla voidaan soittaa säröllä jo pienelläkin volumella. Vahvistimessa on 4 sisääntuloa (2/kanava), jotka ovat Normal High, Normal Low, Brilliant High ja Brilliant Low. Ulostuloja on kaksi, yksi 16 Ohmin ja yksi 8 Ohmin kuormalle. Virtakytkin (ON/OFF) Stand-By kytkin VOLUME (master) Rikstone B-kanavan TREBLE B-kanavan BASS B-kanavan GAIN Normal Low sisääntulo (A-kanava) Normal High sisääntulo (A-kanava) A-kanavan TREBLE A-kanavan BASS A-kanavan GAIN Brilliant High sisääntulo (B-kanava) Brilliant High sisääntulo (B-kanava) 2

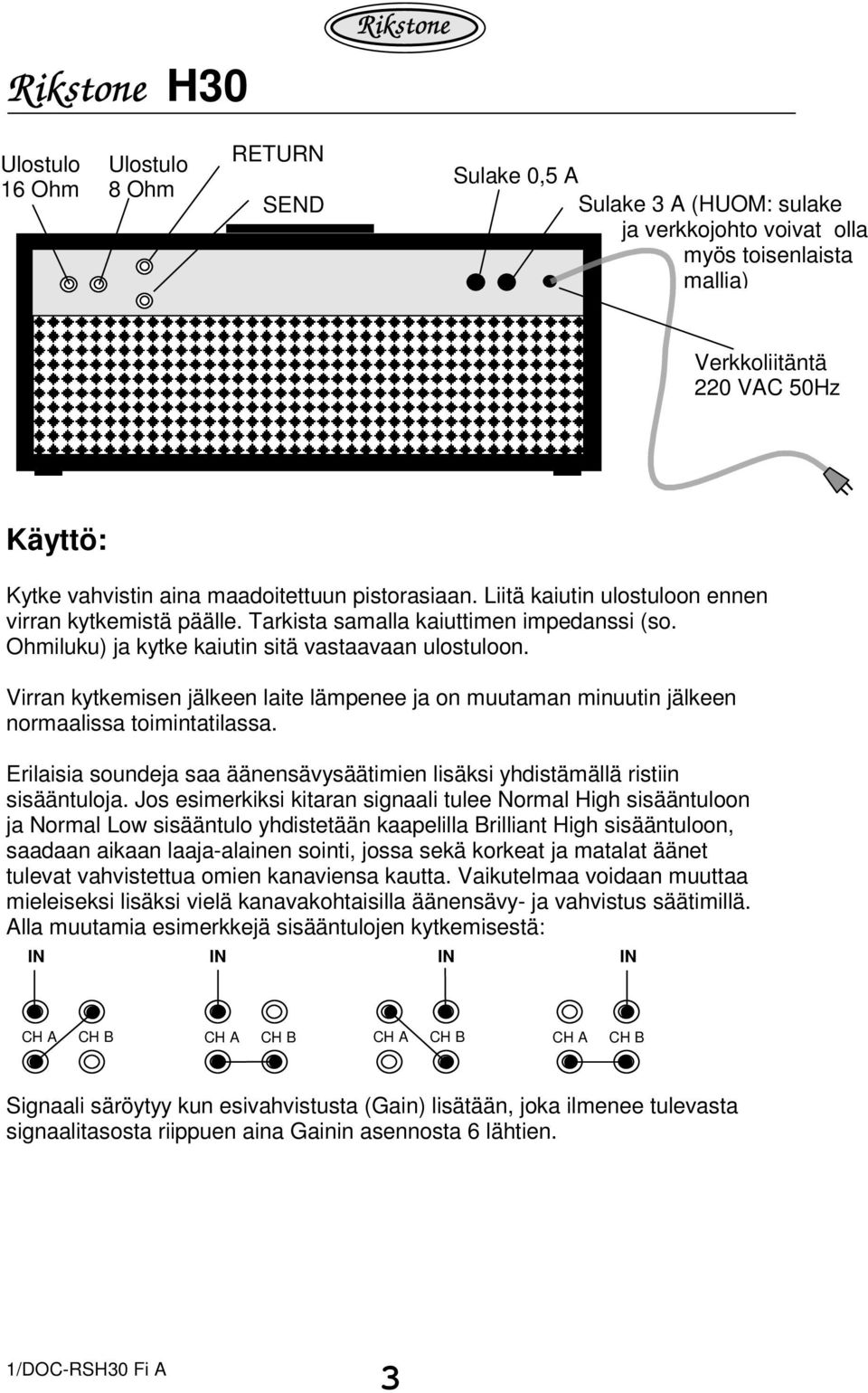

3 H30 Rikstone Ulostulo 16 Ohm Ulostulo 8 Ohm RETURN SEND Sulake 0,5 A Sulake 3 A (HUOM: sulake ja verkkojohto voivat olla myös toisenlaista mallia) Verkkoliitäntä 220 VAC 50Hz Käyttö: Kytke vahvistin aina maadoitettuun pistorasiaan. Liitä kaiutin ulostuloon ennen virran kytkemistä päälle. Tarkista samalla kaiuttimen impedanssi (so. Ohmiluku) ja kytke kaiutin sitä vastaavaan ulostuloon. Virran kytkemisen jälkeen laite lämpenee ja on muutaman minuutin jälkeen normaalissa toimintatilassa. Erilaisia soundeja saa äänensävysäätimien lisäksi yhdistämällä ristiin sisääntuloja. Jos esimerkiksi kitaran signaali tulee Normal High sisääntuloon ja Normal Low sisääntulo yhdistetään kaapelilla Brilliant High sisääntuloon, saadaan aikaan laaja-alainen sointi, jossa sekä korkeat ja matalat äänet tulevat vahvistettua omien kanaviensa kautta. Vaikutelmaa voidaan muuttaa mieleiseksi lisäksi vielä kanavakohtaisilla äänensävy- ja vahvistus säätimillä. Alla muutamia esimerkkejä sisääntulojen kytkemisestä: IN IN IN IN CH A CH B CH A CH B CH A CH B CH A CH B Signaali säröytyy kun esivahvistusta (Gain) lisätään, joka ilmenee tulevasta signaalitasosta riippuen aina Gainin asennosta 6 lähtien. 3

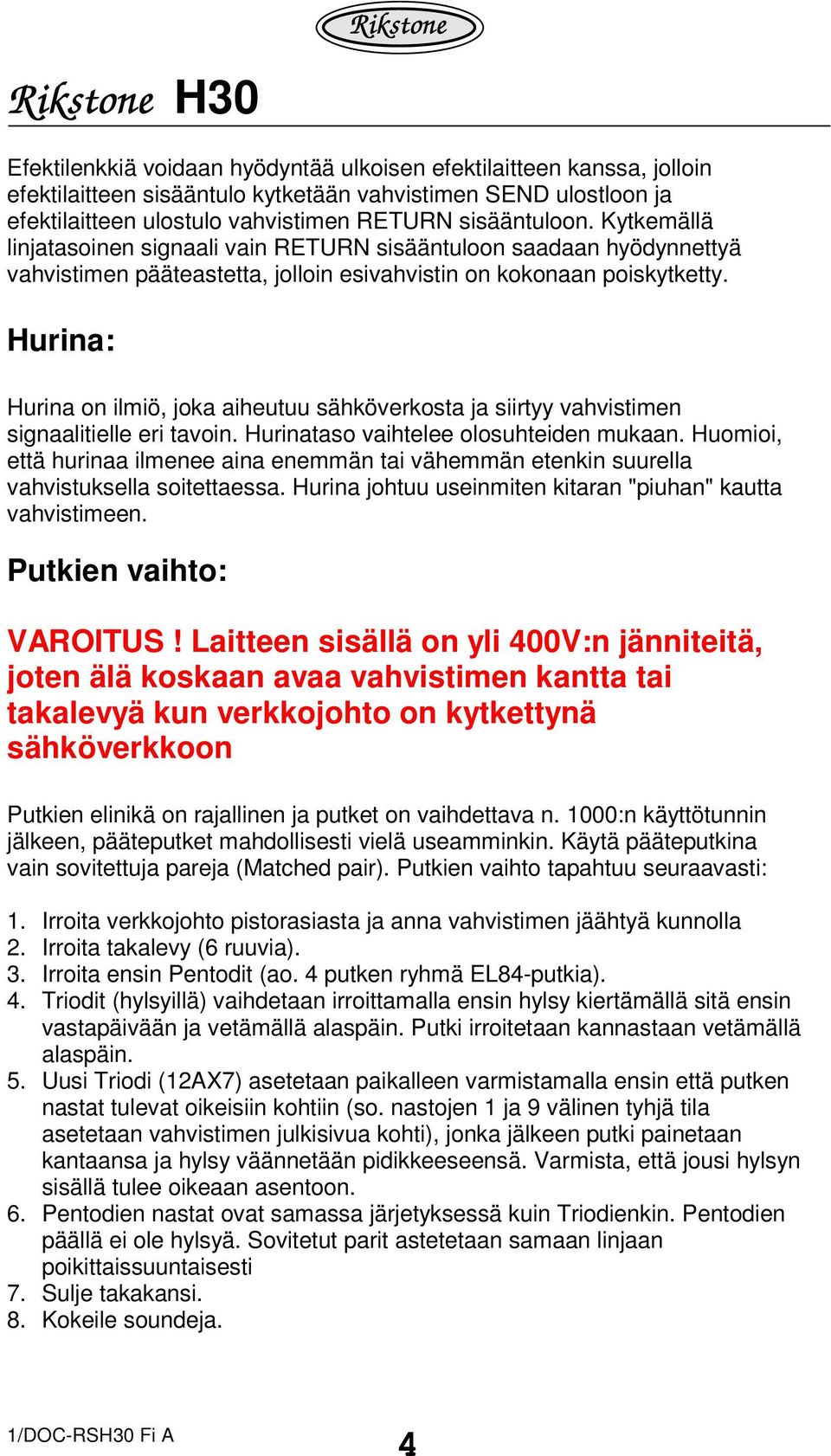

4 Efektilenkkiä voidaan hyödyntää ulkoisen efektilaitteen kanssa, jolloin efektilaitteen sisääntulo kytketään vahvistimen SEND ulostloon ja efektilaitteen ulostulo vahvistimen RETURN sisääntuloon. Kytkemällä linjatasoinen signaali vain RETURN sisääntuloon saadaan hyödynnettyä vahvistimen pääteastetta, jolloin esivahvistin on kokonaan poiskytketty. Hurina: Hurina on ilmiö, joka aiheutuu sähköverkosta ja siirtyy vahvistimen signaalitielle eri tavoin. Hurinataso vaihtelee olosuhteiden mukaan. Huomioi, että hurinaa ilmenee aina enemmän tai vähemmän etenkin suurella vahvistuksella soitettaessa. Hurina johtuu useinmiten kitaran "piuhan" kautta vahvistimeen. Putkien vaihto: VAROITUS! Laitteen sisällä on yli 400V:n jänniteitä, joten älä koskaan avaa vahvistimen kantta tai takalevyä kun verkkojohto on kytkettynä sähköverkkoon Putkien elinikä on rajallinen ja putket on vaihdettava n. 1000:n käyttötunnin jälkeen, pääteputket mahdollisesti vielä useamminkin. Käytä pääteputkina vain sovitettuja pareja (Matched pair). Putkien vaihto tapahtuu seuraavasti: 1. Irroita verkkojohto pistorasiasta ja anna vahvistimen jäähtyä kunnolla 2. Irroita takalevy (6 ruuvia). 3. Irroita ensin Pentodit (ao. 4 putken ryhmä EL84-putkia). 4. Triodit (hylsyillä) vaihdetaan irroittamalla ensin hylsy kiertämällä sitä ensin vastapäivään ja vetämällä alaspäin. Putki irroitetaan kannastaan vetämällä alaspäin. 5. Uusi Triodi (12AX7) asetetaan paikalleen varmistamalla ensin että putken nastat tulevat oikeisiin kohtiin (so. nastojen 1 ja 9 välinen tyhjä tila asetetaan vahvistimen julkisivua kohti), jonka jälkeen putki painetaan kantaansa ja hylsy väännetään pidikkeeseensä. Varmista, että jousi hylsyn sisällä tulee oikeaan asentoon. 6. Pentodien nastat ovat samassa järjetyksessä kuin Triodienkin. Pentodien päällä ei ole hylsyä. Sovitetut parit astetetaan samaan linjaan poikittaissuuntaisesti 7. Sulje takakansi. 8. Kokeile soundeja. 4

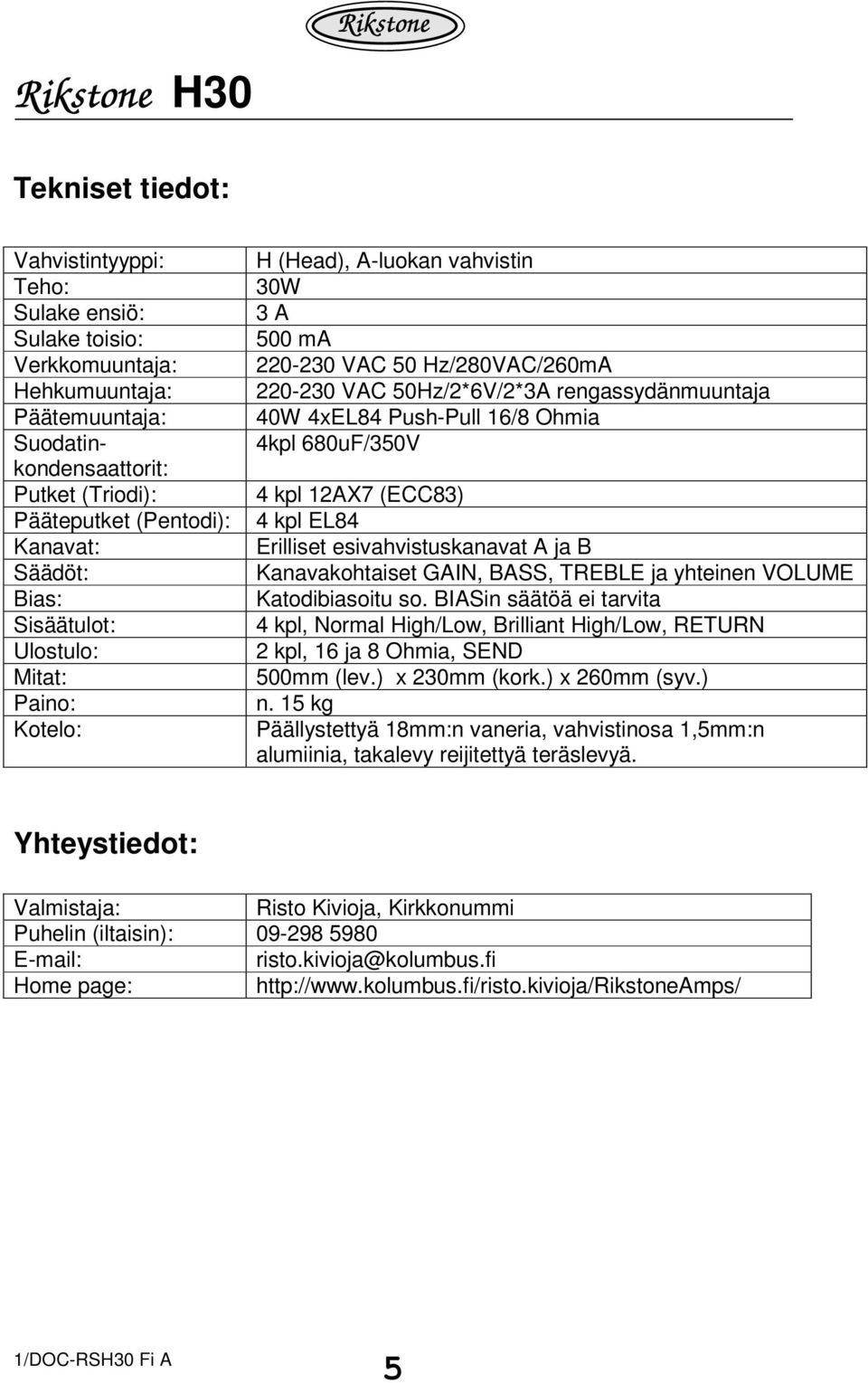

5 Tekniset tiedot: Vahvistintyyppi: H (Head), A-luokan vahvistin Teho: 30W Sulake ensiö: 3 A Sulake toisio: 500 ma Verkkomuuntaja: VAC 50 Hz/280VAC/260mA Hehkumuuntaja: VAC 50Hz/2*6V/2*3A rengassydänmuuntaja Päätemuuntaja: 40W 4xEL84 Push-Pull 16/8 Ohmia Suodatin- 4kpl 680uF/350V kondensaattorit: Putket (Triodi): 4 kpl 12AX7 (ECC83) Pääteputket (Pentodi): 4 kpl EL84 Kanavat: Erilliset esivahvistuskanavat A ja B Säädöt: Kanavakohtaiset GAIN, BASS, TREBLE ja yhteinen VOLUME Bias: Katodibiasoitu so. BIASin säätöä ei tarvita Sisäätulot: 4 kpl, Normal High/Low, Brilliant High/Low, RETURN Ulostulo: 2 kpl, 16 ja 8 Ohmia, SEND Mitat: 500mm (lev.) x 230mm (kork.) x 260mm (syv.) Paino: n. 15 kg Kotelo: Päällystettyä 18mm:n vaneria, vahvistinosa 1,5mm:n alumiinia, takalevy reijitettyä teräslevyä. Yhteystiedot: Valmistaja: Risto Kivioja, Kirkkonummi Puhelin (iltaisin): Home page: 5

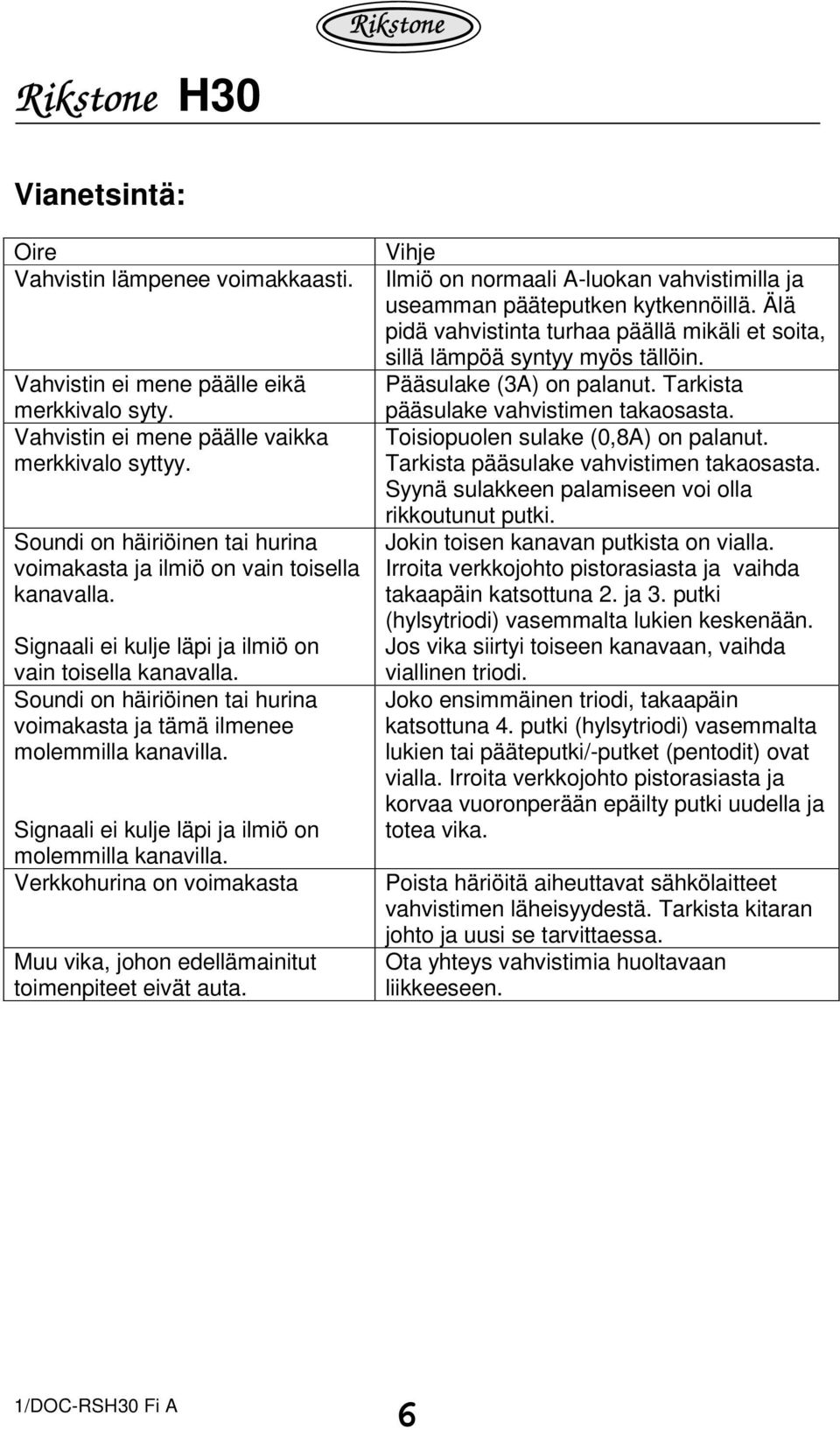

6 Vianetsintä: Oire Vahvistin lämpenee voimakkaasti. Vahvistin ei mene päälle eikä merkkivalo syty. Vahvistin ei mene päälle vaikka merkkivalo syttyy. Soundi on häiriöinen tai hurina voimakasta ja ilmiö on vain toisella kanavalla. Signaali ei kulje läpi ja ilmiö on vain toisella kanavalla. Soundi on häiriöinen tai hurina voimakasta ja tämä ilmenee molemmilla kanavilla. Signaali ei kulje läpi ja ilmiö on molemmilla kanavilla. Verkkohurina on voimakasta Muu vika, johon edellämainitut toimenpiteet eivät auta. Vihje Ilmiö on normaali A-luokan vahvistimilla ja useamman pääteputken kytkennöillä. Älä pidä vahvistinta turhaa päällä mikäli et soita, sillä lämpöä syntyy myös tällöin. Pääsulake (3A) on palanut. Tarkista pääsulake vahvistimen takaosasta. Toisiopuolen sulake (0,8A) on palanut. Tarkista pääsulake vahvistimen takaosasta. Syynä sulakkeen palamiseen voi olla rikkoutunut putki. Jokin toisen kanavan putkista on vialla. Irroita verkkojohto pistorasiasta ja vaihda takaapäin katsottuna 2. ja 3. putki (hylsytriodi) vasemmalta lukien keskenään. Jos vika siirtyi toiseen kanavaan, vaihda viallinen triodi. Joko ensimmäinen triodi, takaapäin katsottuna 4. putki (hylsytriodi) vasemmalta lukien tai pääteputki/-putket (pentodit) ovat vialla. Irroita verkkojohto pistorasiasta ja korvaa vuoronperään epäilty putki uudella ja totea vika. Poista häriöitä aiheuttavat sähkölaitteet vahvistimen läheisyydestä. Tarkista kitaran johto ja uusi se tarvittaessa. Ota yhteys vahvistimia huoltavaan liikkeeseen. 6
