3 Sisällysluettelo 1 Tärkeää tietää Turvallisuusohjeita Moottorin rakenne Synkronisen servomoottorin CM perusrakenne Tyyppikilpi ja tyyppimerkintä Mekaaninen asennus Tarvittavat työkalut/apuvälineet Ennen aloittamista Valmistelut Moottorin asennus Asennustoleranssit Sähköasennus Johdotusohjeita Moottorin ja anturijärjestelmän liitäntä pistokeliittimillä SM.. / SB Moottorin liitäntä liitäntäkotelolla Jarrun liitäntä pistokeliittimellä Jarrun liitäntä liitäntäkotelolla Lisävarusteet I 6 Käyttöönotto Edellytykset käyttöönotolle Käyttöhäiriöt Moottoriin liittyvät ongelmat Ongelmat servomuuttajakäytössä Jarruun liittyvät ongelmat Tarkistus ja huolto Tarkistusvälit BR-jarrun tarkistustyöt kva i P f n Hz 9 Tekniset tiedot Pistokeliittimet Kytkentä liitäntäkotelolla Jarrutustyö huoltoon asti, jarrumomentit: jarru BR Jarrukelan resistanssit BR-jarrun käyttövirrat Liite Tehopistokeliittimien SM5. / SM6. ja SB5. / SB6. asennus Signaalipistokeliittimen asennus Synkronisten CM-servomoottorien kytkentäkaaviot CM-moottorin ja tehopistokeliittimen kytkentäkaavio CM-moottorin ja signaalipistokeliittimen kytkentäkaavio CM-moottorin ja liitäntäkotelon kytkentäkaavio VR-erillistuulettimen kytkentäkaavio Hakemisto Muutokset Käyttöohje Synkroniset servomoottorit CM 3

4 1 1 Tärkeää tietää Turvallisuusohjeita ja varoituksia Noudata ehdottomasti tässä mainittuja turvallisuusohjeita ja varoituksia! Sähkövirran aiheuttama uhkaava vaara. Mahdolliset seuraukset: kuolema tai erittäin vakava loukkaantuminen. Uhkaava vaara. Mahdolliset seuraukset: kuolema tai erittäin vakava loukkaantuminen. Vaarallinen tilanne. Mahdolliset seuraukset: lievä tai vähäinen loukkaantuminen. Vahingollinen tilanne. Mahdolliset seuraukset: laitteen ja ympäristön vaurioituminen. Käyttöohjeita ja hyödyllistä tietoa. Käyttöohjeen noudattaminen on edellytyksenä laitteen häiriöttömälle toiminnalle ja mahdollisten takuuvaatimusten täyttymiselle. Lue käyttöohje huolellisesti ennen kuin aloitat työskentelyn laitteella! Käyttöohje sisältää tärkeitä huolto-ohjeita. Säilytä käyttöohjetta sen vuoksi laitteen läheisyydessä. Hävittäminen Tuotteen valmistusaineina on käytetty: Rautaa Alumiinia Kuparia Muovia Elektroniikkakomponentteja Hävitä osat voimassa olevien määräysten mukaisesti. 4 Käyttöohje Synkroniset servomoottorit CM

5 2 2 Turvallisuusohjeita Huomautuksia Seuraavat turvallisuusohjeet liittyvät ensisijaisesti moottorien käyttöön. Noudata vaihdemoottorien käytössä myös vaihteen käyttöohjeessa mainittuja turvallisuusohjeita. Huomio myös tämän käyttöohjeen yksittäisissä luvuissa olevat täydentävät turvallisuusohjeet. Yleistä Moottoreissa ja vaihdemoottoreissa on käytön aikana ja sen jälkeen jännitteisiä ja liikkuvia osia sekä mahdollisesti kuumia pintoja. Vain valtuutetut sähköalan ammattilaiset saavat tehdä kuljetukseen, varastointiin, asennukseen, kokoonpanoon, liitäntään, käyttöönottoon, huoltoon ja kunnossapitoon liittyviä töitä ja heidän tulee ehdottomasti noudattaa mukana toimitettua yksityiskohtaista käyttöohjetta (-ohjeita) ja kytkentäkaavioita moottorissa/vaihdemoottorissa olevia varoitus- ja turvallisuuskilpiä laitoskohtaisia määräyksiä ja vaatimuksia kansallisia/paikallisia turvallisuudesta ja onnettomuudenehkäisystä annettuja määräyksiä Vakavia henkilö- ja esinevahinkoja voi aiheuttaa asiaton käyttö virheellinen asennus tai käyttö pakollisten suojusten tai koteloiden luvaton irrottaminen Määräystenmukainen käyttö Nämä sähkömoottorit on tarkoitettu teollisuus- ja ammattikäyttöön. Ne täyttävät voimassa olevat standardit ja määräykset ja ovat pienjännitedirektiivin 73/23/EEC mukaisia. Tekniset tiedot ja sallitut käyttöolosuhteet löytyvät tyyppikilvestä ja tästä käyttöohjeesta. Näitä tietoja on ehdottomasti noudatettava! Kuljetus ja varastointi Tarkista tuote heti toimituksen jälkeen kuljetusvaurioiden varalta. Ilmoita mahdollisista vaurioista välittömästi kuljetusyhtiölle. Laitetta ei tällöin saa ottaa käyttöön. Kiristä nostosilmukat. Silmukat on mitoitettu moottorin/vaihdemoottorin painon mukaan; niihin ei saa kiinnittää ylimääräisiä kuormia. Asennetut nostosilmukat ovat normin DIN 580 mukaisia, jossa määritettyjä kuormia ja määräyksiä on noudatettava. Jos vaihdemoottoriin on asennettu kaksi nostosilmukkaa tai silmukkaruuvia, tulee kuorma kiinnittää molemmista silmukoista. Kiinnitysvälineen vetosuunta ei saa ylittää normin DIN 580 mukaista 45 vinoutta. Käytä tarvittaessa tarkoitukseen sopivia, riittäväksi mitoitettuja kuljetusvälineitä. Irrota käytetyt kuljetusvarmistimet ennen käyttöönottoa. Asennus Noudata luvun 4 "Mekaaninen asennus" ohjeita! Tarkistus/huolto Noudata luvun 8 "Tarkistus ja huolto" ohjeita! Käyttöohje Synkroniset servomoottorit CM 5

6 3 Synkronisen servomoottorin CM perusrakenne 3 Moottorin rakenne Seuraavat kuvat ovat periaatekuvia. Ne auttavat varaosaluettelon käyttämisessä. Moottorin koosta ja mallista johtuvat erot ovat mahdollisia! 3.1 Synkronisen servomoottorin CM perusrakenne AXX Selitykset 1 Roottori 312 Liitinkotelo 7 Laippalaakerikilpi 313 Lukituslevy 11 Kuulalaakeri 316 Teholiitin, kompl. 16 Staattori 317 Naaraskosketin 42 B-laakerikilpi 318 Laippakaulus, kompl. 44 Kuulalaakeri 321 Signaaliliitin, kompl. 105 Jousilevy 550 Jarru, kompl. 106 Akselitiiviste 660 Vapautusvipu 304 Kotelon kansi 737 Anturin kotelo 305 Resolveri 6 Käyttöohje Synkroniset servomoottorit CM

7 Tyyppikilpi ja tyyppimerkintä Tyyppikilpi ja tyyppimerkintä Tyyppikilpi Esimerkki: Synkroninen jarrumoottori CFM 71M /BR /TF /RH1M Typ Nr. MO nn CFM 71M/BR/TF/RH1M ,5 Nm I O 4,3 A 3000 r/min I max 17,2 A B5 kg 13 IM Getriebe r/min Bremse V 230 Nm Nm Bruchsal/Germany 14 3 IEC 34 Permanentmagnet fn 150 Hz 400 V IP 65Isol.Kl. F i :1 BME U max Gleichrichter Schmierstoff Made in Germany AXX Tyyppimerkintä Esimerkki: Synkroninen jarrumoottori CM CFM 112S /BR /TF /AS1H /SB50 Vakiovarusteena pistokeliitin Moottorin lisävarusteena pulssianturi Hiperface Multiturn Vakiovarusteena lämpötila-anturi TF Moottorin lisävarusteena jarru Rakennekoko 112S Laippamoottori, tyyppisarja CM Esimerkki: Tehdasnumero Valmistusvuoden vuosiluku (2-numeroinen) Juokseva kappalenumero (4-numeroinen) Tilausnumero (10-numeroinen) organisaatio 05156AFI Käyttöohje Synkroniset servomoottorit CM 7

8 4 Tarvittavat työkalut/apuvälineet 4 Mekaaninen asennus Noudata asennuksessa ehdottomasti luvun 2 turvallisuusohjeita! 4.1 Tarvittavat työkalut/apuvälineet Vakiotyökaluja Asennustyökalu Pääteholkkeja käytettäessä: puristustyökalu ja pääteholkkeja (ilman eristekaulusta, DIN , materiaali E-Cu) Puristustyökalu pistokeliittimille Irrotustyökalu 4.2 Ennen aloittamista Käyttölaitteen saa asentaa vain, jos Moottorin tyyppikilven tiedot sopivat yhteen taajuusmuuttajan ja syöttöverkon kanssa. Käyttölaite on vahingoittumaton (ei kuljetus- tai varastointivaurioita). On varmistettu, että seuraavat ehdot täyttyvät: ympäristön lämpötila on 25 C C 1 ympäristössä ei ole öljyä, happoja, kaasuja, höyryjä, säteilyä jne. asennuskorkeus on enintään 1000 m merenpinnan yläpuolella erikoismallit: käyttölaite sopii ympäristöolosuhteisiin 4.3 Valmistelut Moottoriakselien päät ja laippojen pinnat on puhdistettava perusteellisesti korroosionestoaineesta, liasta tai muista vastaavista aineista (käytä sopivaa liuotinainetta). Liuotinainetta ei saa päästää laakereihin tai tiivisteisiin, muuten materiaali vaurioituu! Moottorien pitkäaikaisvarastointi Huomioi laakerirasvan alentunut käyttöikä yli vuoden kestäneen varastoinnin jälkeen. Tarkista, onko moottoriin päässyt kosteutta varastoinnin aikana. Tätä varten tulee mitata eristysvastus (mittausjännite 500 V DC ). 1. Käytettäessä pulssiantureita AS1H / ES1H jäähdytysilman lämpötilan on oltava 20 C C. Huomioi, että myös vaihteen lämpötila-alue voi olla rajoitettu ( vaihteen käyttöohje) 8 Käyttöohje Synkroniset servomoottorit CM

9 Valmistelut 4 Lämpötila vaikuttaa voimakkaasti eristysvastukseen ( seuraava kuva)! Ellei eristysvastus ole riittävä, moottori on kuivattava. [M ] , [ C] 01731AXX Moottorin kuivaus Lämmitä moottori lämmintä ilmaa puhaltamalla. Avaa moottoritilaa sen verran, että kosteus pääsee haihtumaan. Tarkista lopuksi, että sisätila on kuiva ja puhdas liitäntä- ja kiinnitysosissa ei ole korroosiota saumojen tiivisteet ovat kunnossa kaapelien läpivientiholkit ovat tiiviit, puhdista ja vaihda tarvittaessa. Käyttöohje Synkroniset servomoottorit CM 9

10 4 Moottorin asennus 4.4 Moottorin asennus Moottorin tai vaihdemoottorin saa asentaa ainoastaan ilmoitettuun asennusasentoon tasaiselle, tärinättömälle ja vääntymättömälle alustalle. Moottorin pintalämpötila voi käytön aikana nousta yli 65 C:seen! Varmista suojaustoimenpitein, ettei moottoria kosketeta vahingossa. Kohdista moottori ja työkone huolellisesti, jotta toisioakselit eivät kuormitu tarpeettomasti (noudata sallittuja säteis- ja aksiaalivoimia!). Suojaa akselinpäitä iskuilta. Moottorit, jotka asennetaan erillistuuletin VR ylöspäin, varustetaan asianmukaisella katoksella vieraita esineitä ja nesteitä vastaan! Huolehdi erillistuuletinta käytettäessä esteettömästä jäähdytysilman kierrosta ja varmista, ettei muista laitteista imetä lämmintä ilmaa. Tasapainota akseliin jälkikäteen kiilauralla tulevat osat puolikkaalla kiilalla (moottorin akselit on tasapainotettu puolikkaalla kiilalla). Asennus kosteisiin tiloihin tai ulos Sijoita moottori- ja pulssianturiliitäntä mahdollisuuksien mukaan siten, että kaapelien läpivientiaukot ovat alaspäin. Sivele holkkitiivisteiden ja sulkutulppien kierteet tiivisteaineella, kiristä hyvin ja sivele päälle vielä kerros tiivisteainetta. Tiivistä kaapelien läpiviennit hyvin. Puhdista liitäntätilan (moottori-/pulssianturiliitäntä) tiivistepinnat hyvin ennen kokoamista. Vaihda haurastuneet tiivisteet! Paranna tarvittaessa korroosionsuojamaalausta. Tarkista kotelointiluokka. 4.5 Asennustoleranssit Akselipää Halkaisijatoleranssi normin DIN 748 mukaan ISO k6, kun 50 mm ISO m6, kun Ø > 50 mm Keskiöreikä normin DIN 332 mukaan, muoto DR.. Laippa Ohjausolakkeen toleranssi normin DIN mukaan ISO j6, kun Ø 230 mm ISO h6, kun Ø > 230 mm 10 Käyttöohje Synkroniset servomoottorit CM

11 Johdotusohjeita 5 5 Sähköasennus Noudata asennuksessa ehdottomasti luvun 2 turvallisuusohjeita! Käytä moottorin ja jarrun virtapiireissä standardin EN käyttöluokan AC-3 mukaisia koskettimia. Kun moottoria ohjataan taajuusmuuttajalla, huomioi taajuusmuuttajan valmistajan johdotusohjeet. Noudata ehdottomasti servomuuttajan käyttöohjetta. 5.1 Johdotusohjeita Jarruohjainten suojaus sähköhäiriöiltä Älä sijoita suojaamattomia jarrujohtimia samaan kaapeliin nopeiden puolijohdekytkinten päävirtajohtimien kanssa jarruohjainten suojaamiseksi sähköhäiriöiltä. Häiriöitä aiheuttavia päävirtajohtimia ovat erityisesti: taajuus- ja servomuuttajilta, ohjatuilta tasasuuntaajilta, pehmeäkäynnistys- ja jarrulaitteilta lähtevät johtimet jarruvastuksiin jne. menevät johtimet. Moottorinsuojalaitteiden suojaus sähköhäiriöiltä Moottorinsuojalaitteiden (lämpötila-anturi TF tai KTY) suojaamiseksi sähköhäiriöiltä varaa niille oma suojavaipallinen johdinparinsa, joka voi olla samassa kaapelissa puolijohdekytkinten päävirtajohtimien kanssa älä käytä suojaamattomia johtimia samassa kaapelissa nopeiden puolijohdekytkinten päävirtajohtimien kanssa. Käyttöohje Synkroniset servomoottorit CM 11

12 5 Moottorin ja anturijärjestelmän liitäntä pistokeliittimillä SM.. / SB Moottorin ja anturijärjestelmän liitäntä pistokeliittimillä SM.. / SB.. CM-moottorit toimitetaan pistokeliitinjärjestelmällä SM.. / SB... SEW-EURODRIVE toimittaa perusmallissa CM-moottorit moottorinpuoleisella laippapistorasialla ja ilman pistoketta. Pulssianturijärjestelmä liitetään erillisellä 12-napaisella pyöröliittimellä. Pulssianturin kaapelin suunta on vakiona säteittäinen. Johtimen poikkipinta Varmista, että johdintyyppi vastaa voimassa olevia määräyksiä. Nimellisvirrat on ilmoitettu moottorin tyyppikilvessä. Johtimen poikkipinnat on esitetty seuraavassa taulukossa. Tyyppi Kaapelityyppi Johtimen poikkipinta SM51 / SM61 4 x 1,5 mm 2 SM52 / SM62 4 x 2,5 mm 2 SM54 / SM64 Moottorikaapeli 4 x 4 mm 2 SM56 / SM66 4 x 6 mm 2 SM59 / SM69 4 x 10 mm 2 SB51 / SB61 4 x 1,5 mm x 1 mm 2 SB52 / SB62 4 x 2,5 mm x 1 mm 2 SB54 / SB64 Jarrumoottorikaapeli 4 x 4 mm x 1 mm 2 SB56 / SB66 4 x 6 mm x 1,5 mm 2 SB59 / SB69 4 x 10 mm x 1,5 mm 2 Valmiskaapelit SEW-EURODRIVE:lta on saatavissa pistokeliitinjärjestelmän SM../SB.. valmiskaapeleita. Johdintunnisteet ja kosketinjärjestys on esitetty seuraavissa taulukoissa. Pistokeliittimien yhteydessä on esitetty liitinjärjestys kaapelissa kytkentäpuolella (takapuolella). Jos valmistat kaapelit itse: Luvussa 10 "Liite" on kuvattu tehopistokeliittimien SM5./SM6. ja signaalipistokeliittimen asennus. Naaraskoskettimet ovat moottoriliitännässä puristuskoskettimia. Käytä sopivaa puristustyökalua. Kuori johtimet luvun 10 "Liite" kappaleen Tehopistokeliittimien SM5. / SM6. tai signaalipistokeliittimen asennus mukaan. Päällystä liitännät kutisteletkulla. Irrota väärin asennetut koskettimet vain sopivalla irrotustyökalulla. 12 Käyttöohje Synkroniset servomoottorit CM

13 Moottorin ja anturijärjestelmän liitäntä pistokeliittimillä SM.. / SB.. 5 Liitinjärjestys moottorikaapelin SM5. / SM6. / SK5. tehopistokeliittimessä W1 V1 U1 PE 50952AXX Liitin Johdintunniste Liitäntä Liitintyyppi U1 U musta, jossa valkoiset kirjaimet V1 V U, V, W W1 W kuorittu vapaa pituus n. 250 mm PE vihreä/keltainen suojamaadoitusjohdin Liitinjärjestys jarrumoottorikaapelin SB5. / SB6. / SK5. tehopistokeliittimessä W1 V1 U PE 50953AXX Liitin Johdintunniste Liitäntä Liitintyyppi U1 U V1 musta, jossa valkoiset kirjaimet U, V, W V W1 W kuorittu vapaa pituus n. 250 mm PE vihreä/keltainen suojajohdin musta, jossa valkoiset numerot Phoenix-pistokeliittimellä GMVSTBW 2 1, 2, 3 2.5/3ST 5 3 Käyttöohje Synkroniset servomoottorit CM 13

14 5 Moottorin ja anturijärjestelmän liitäntä pistokeliittimillä SM.. / SB.. Liitinjärjestys Hiperface-pulssianturin AS1H / ES1H anturikaapelin signaalipistokeliittimessä AXX Liitinnro Johdintunniste Varattu (RD) punainen Kosini + 4 (BU) sininen Refcos 5 (YE) keltainen Sini + 6 (GN) vihreä Refsin 7 (VT) violetti Data - 8 (BK) musta Data + 9 (BN) ruskea TF (KTY+) 10 (WH) valkoinen TF (KTY-) 11 1) (GY/PK) harmaa/vaaleanpunainen + (PK) vaaleanpunainen Vertailujännite (GND) 12 1) (RD/BU) punainen/sininen + (GY) harmaa Syöttöjännite Us 1) kaksi johdinta poikkipinnan kasvattamiseksi 14 Käyttöohje Synkroniset servomoottorit CM

15 Moottorin ja anturijärjestelmän liitäntä pistokeliittimillä SM.. / SB.. 5 Liitinjärjestys resolverin RH1M anturikaapelin signaalipistokeliittimessä AXX Liitinnro Johdintunniste Varattu 1 (PK) vaaleanpunainen R1 (referenssi +) 2 (GY) harmaa R2 (referenssi -) 3 (RD) punainen S1 (kosini +) 4 (BU) sininen S3 (kosini -) 5 (YE) keltainen S2 (sini +) 6 (GN) vihreä S4 (sini -) ) (BN) ruskea + (VT) violetti TF (KTY+) 10 1) (WH) valkoinen + (BK) musta TF (KTY-) ) kaksi johdinta poikkipinnan kasvattamiseksi Käyttöohje Synkroniset servomoottorit CM 15

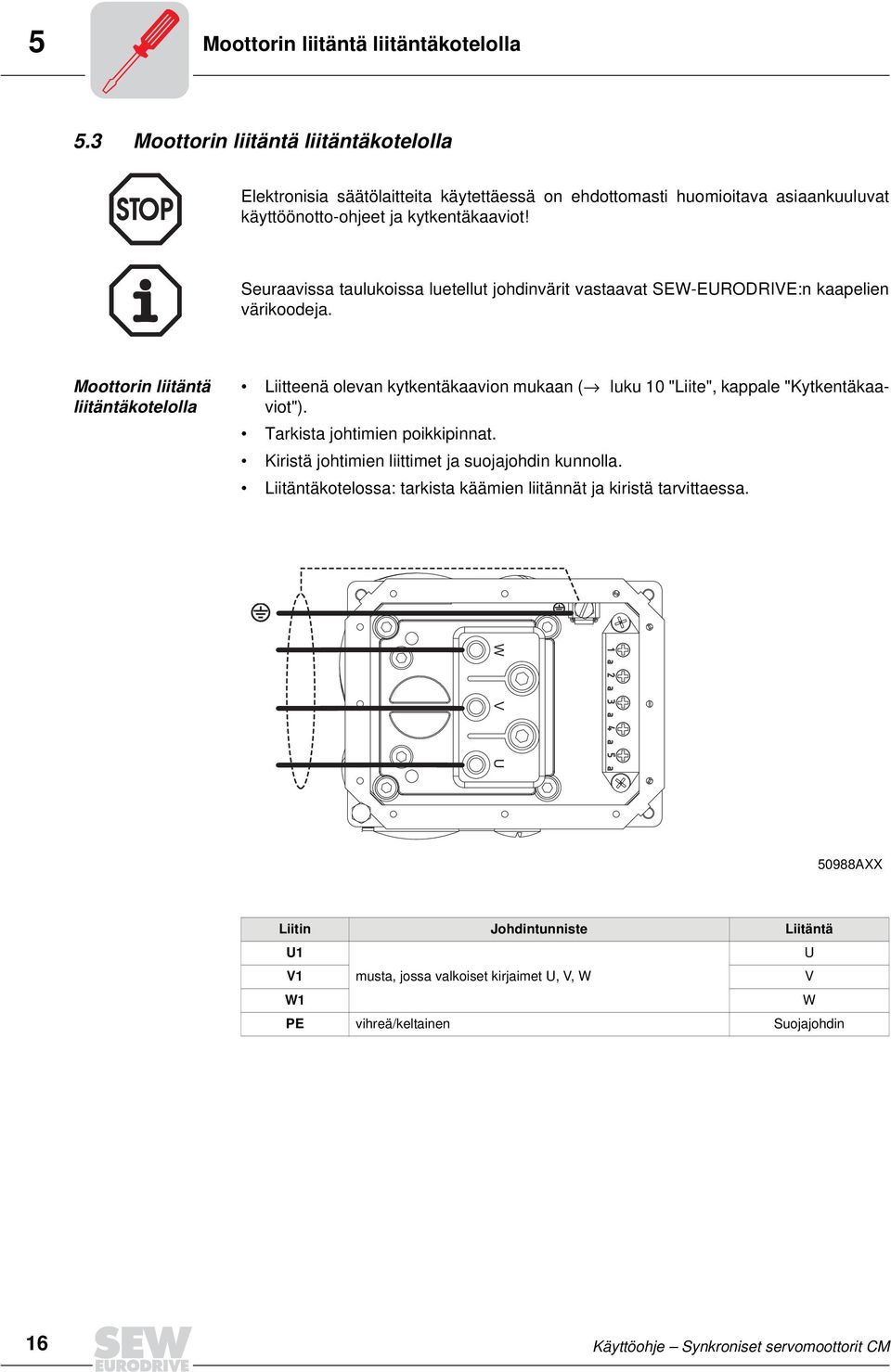

16 5 Moottorin liitäntä liitäntäkotelolla 5.3 Moottorin liitäntä liitäntäkotelolla Elektronisia säätölaitteita käytettäessä on ehdottomasti huomioitava asiaankuuluvat käyttöönotto-ohjeet ja kytkentäkaaviot! Seuraavissa taulukoissa luetellut johdinvärit vastaavat SEW-EURODRIVE:n kaapelien värikoodeja. Moottorin liitäntä liitäntäkotelolla Liitteenä olevan kytkentäkaavion mukaan ( luku 10 "Liite", kappale "Kytkentäkaaviot"). Tarkista johtimien poikkipinnat. Kiristä johtimien liittimet ja suojajohdin kunnolla. Liitäntäkotelossa: tarkista käämien liitännät ja kiristä tarvittaessa. W V U 50988AXX Liitin Johdintunniste Liitäntä U1 U V1 musta, jossa valkoiset kirjaimet U, V, W V W1 W PE vihreä/keltainen Suojajohdin 16 Käyttöohje Synkroniset servomoottorit CM

17 Moottorin liitäntä liitäntäkotelolla 5 Resolverin / termisen moottorisuojan liitäntä AXX Signaalijohtimet resolverista RH1M ja termisestä moottorisuojasta TF (KTY) riviliittimeen: Liitin Johdintunniste RH1M / TF Liitäntä 1 (PK) vaaleanpunainen R1 (referenssi +) 2 (GY) harmaa R2 (referenssi -) 3 (RD) punainen S1 (kosini +) 4 (BU) sininen S3 (kosini -) 5 (YE) keltainen S2 (sini +) 6 (GN) vihreä S4 (sini -) ) - (BN) ruskea + (VT) violetti - TF (KTY+) 10 1) (WH) valkoinen + (BK) musta TF (KTY-) 1) kaksi johdinta poikkipinnan kasvattamiseksi Käyttöohje Synkroniset servomoottorit CM 17

18 5 Moottorin liitäntä liitäntäkotelolla Hiperface-pulssianturin AS1H / ES1H kytkentä AXX Hiperface-pulssianturin AS1H / ES1H signaalijohtimet riviliittimeen: Liitin Johdintunniste AS1H / ES1H Liitäntä 1 (RD) punainen kosini + 2 (BU) sininen Refcos 3 (YE) keltainen Sini + 4 (GN) vihreä Refsin 5 (VT) violetti Data - 6 (BK) musta Data + 7 1) (GY/PK) harmaa/vaaleanpunainen + (PK) vaaleanpunainen Vertailujännite (GND) 8 1) (RD/BU) punainen/sininen + (GY) harmaa Syöttöjännite Us 9 (BN) ruskea TF (KTY+) 10 (WH) valkoinen TF (KTY-) 1) kaksi johdinta poikkipinnan kasvattamiseksi 18 Käyttöohje Synkroniset servomoottorit CM

19 Jarrun liitäntä pistokeliittimellä Jarrun liitäntä pistokeliittimellä Jarrun vapautus tapahtuu sähköisesti. Jarrutus tapahtuu mekaanisesti jännitteen katkaisun jälkeen. Huomioi viranomaisten voimassa olevat vaihekatkoon liittyvät turvallisuusmääräykset sekä niiden edellyttämät kytkennät ja kytkentämuutokset! Ohje: Tasajännite ja suuri virtakuormitus edellyttävät joko erityistä DC-jarrukontaktoria tai AC-kontaktoria, jonka koskettimen käyttöluokka on AC-3 standardin EN mukaan. Asenna tarvittaessa käsivipu paikoilleen malleissa, joissa on käsivapautus. Jarrun tasasuuntaajan BM.. / jarrun ohjauslaitteen BSG liitäntä Jarrun tasasuuntaaja BM.. tai jarrun ohjauslaite BSG asennetaan kytkentäkaappiin. Jarru liitetään 4-johtimisella kaapelilla. Tarkista johtimien poikkipinnat - jarrujen käyttövirrat ( luku 9.5 "Tekniset tiedot"). Kytke jarrunohjain vastaavan kytkentäkaavion mukaan ( seuraavat kuvat). Jarrun tasasuuntaaja BME Vaihtovirtapuolen katkaisu / jarrun normaali reaktio BME W1 V1 U K12 2) UAC PE 51231AXX Tasa- ja vaihtovirtapuolen katkaisu / jarrun nopea reaktio BME W1 V1 U K12 2) UAC PE 51232AXX Käyttöohje Synkroniset servomoottorit CM 19

20 5 Jarrun liitäntä pistokeliittimellä Jarrun tasasuuntaaja BMP Vaihtovirtapuolen katkaisu / jarrun normaali reaktio / integroitu jänniterele BMP W1 V1 U K12 2) UAC PE 51234AXX Tasa- ja vaihtovirtapuolen katkaisu / jarrun nopea reaktio / integroitu jänniterele BMP W1 V1 U K12 2) UAC PE 51233AXX Jarrun tasasuuntaaja BMH Vaihtovirtapuolen katkaisu / jarrun normaali reaktio BMH W1 V1 U K ) UAC PE 51235AXX 20 Käyttöohje Synkroniset servomoottorit CM

21 Jarrun liitäntä pistokeliittimellä 5 Tasa- ja vaihtovirtapuolen katkaisu / jarrun nopea reaktio BMH W1 V1 U K ) UAC PE 51236AXX Jarrun tasasuuntaaja BMK Tasa- ja vaihtovirtapuolen katkaisu / jarrun nopea reaktio / integroitu jänniterele / integroitu 24 V DC -ohjaustulo BMK W1 V1 U K12 2) UAC + - PE 24 DC 51237AXX Selitykset 1 Jarrukela 2 Kytke jännite tyyppikilven mukaisesti jarrun vapauttamiseksi, kontaktorikoskettimet standardin EN käyttöluokan AC3 mukaisia. BMH: Kytke jännite tyyppikilven mukaisesti jarrun vapauttamiseksi ja lämmittämiseksi nollanopeudessa. K12 ei ole aktivoitu: seisontalämmitys. Liittimien 1 ja 4 kosketinkuormitettavuus BMH:ssa: AC11, liitin 3: AC3 standardin EN mukaan 3 Jarrumoottorin liitäntäkaapeli Käyttöohje Synkroniset servomoottorit CM 21

22 5 Jarrun liitäntä pistokeliittimellä Jarrun ohjausjärjestelmä BSG 24 V DC -jännitesyöttö BSG W1 V1 U PE DC 51238AXX Selitykset 1 Jarrukela 2 Jarrumoottorin liitäntäkaapeli 22 Käyttöohje Synkroniset servomoottorit CM

23 Jarrun liitäntä liitäntäkotelolla Jarrun liitäntä liitäntäkotelolla Jarrun vapautus tapahtuu sähköisesti. Jarrutus tapahtuu mekaanisesti jännitteen katkaisun jälkeen. Huomioi viranomaisten voimassa olevat vaihekatkoon liittyvät turvallisuusmääräykset sekä niiden edellyttämät kytkennät ja kytkentämuutokset! Ohje: Tasajännite ja suuri virtakuormitus edellyttävät joko erityistä DC-jarrukontaktoria tai AC-kontaktoria, jonka koskettimen käyttöluokka on AC-3 standardin EN mukaan. Asenna tarvittaessa käsivipu paikoilleen malleissa, joissa on käsivapautus. Jarrun liitäntä liitäntäkotelolla Liitteenä olevan kytkentäkaavion mukaan ( luku 10 "Liite", kappale "Kytkentäkaaviot"). Tarkista johtimien poikkipinnat. Kiristä liitännät hyvin. W V U 51209AXX Apuriviliittimen liitin Johdintunniste Jarrun tasasuuntaajien BME, BMH, BMK, BMP liitäntä Jarrun ohjauslaitteen BSG liitäntä 3a a musta, jossa valkoiset numerot 1, 2, a 15 5 Käyttöohje Synkroniset servomoottorit CM 23

24 5 Lisävarusteet 5.6 Lisävarusteet Kytke lisävarusteet liitteenä olevien kytkentäkaavioiden mukaisesti. Kytkentäkaaviot löytyvät luvusta "Liite". Lämpötila-anturi TF Älä kytke anturiin jännitettä! PTC-lämpötila-anturi on normin DIN mukainen. Tee vastuksen tarkistusmittaus (mittarin U 2,5 V tai I < 1 ma): normaali mittaustulos: Ω, lämpimänä > 4000 Ω Lämpötila-anturi KTY Varmista ehdottomasti KTY:n oikea liitäntä, jotta lämpötila-anturin mittaus on virheetön. Vältä KTY:n virtapiirissä virtoja, jotka ovat > 4 ma, koska lämpötila-anturin liian suuren oman lämpötilannousun takia sen eristys ja moottorikäämitys voivat vaurioitua. Seuraava kuva esittää resistanssikäyrän, kun mittausvirta on 2 ma. R [Ω] ϑ [ C] 50927AXX 24 Käyttöohje Synkroniset servomoottorit CM

25 Lisävarusteet 5 Erillistuuletin VR Mekaaninen asennus Synkronisiin servomoottoreihin voidaan toivomuksesta asentaa erillistuuletin VR AXX Erillistuuletin VR asennetaan neljällä kiinnittimellä B-laakerikilpeen: Kiinnitä aina yksi kiinnitin (2) kokonaan yhteen lieriöruuviin (1), koska muuten pulssianturijärjestelmän asetukset voivat muuttua! Löysää lieriöruuvi (1) kiertämällä sitä 2-3 kertaa. Aseta kiinnitin (2) B-laakerikilven syvennykseen. Kiristä lieriöruuvi (1) uudelleen. Huomioi kiristysmomentti: Moottorin rakennekoko CM71 CM90 CM112 Kiristysmomentti [Nm] 7 (M5) 13 (M6) 28 (M8) Toista asennusvaiheet kolmen muun kiinnittimen osalta. Kiinnitä erillistuuletin asennettuihin kiinnittimiin. Käyttöohje Synkroniset servomoottorit CM 25

26 5 Lisävarusteet Sähköliitäntä Erillistuuletin VR on saatavissa 24 V:n tasajännitteelle ja V:n vaihtojännitteelle ( luku 10 "Liite", erillistuulettimen VR kytkentäkaaviot). 24 V DC ± 20 % Pistokeliitäntä Johtimen poikkipinta maks. 3 x 1mm 2 Kaapelin läpivienti Pg7, jossa 7 mm:n sisähalkaisija 24V - DC AXX Liitin Liitäntä 1 24 V V Hakkurivirtalähde UWU51A Vaihtojännitemallissa tulee VR-erillistuulettimen mukana hakkurivirtalähde UWU51A ( seuraava kuva). Tulo: V AC 6 % / + 10 %, 50/60 Hz Lähtö: 24 V DC 1 % / + 2 %, 1,25 A Liitäntä: Ruuviliittimet 0,2... 2,5 mm 2, erotettavissa Kotelointiluokka: IP20; kiinnitys kytkentäkaappiin asennuskiskoon EN ,5 84, AXX 26 Käyttöohje Synkroniset servomoottorit CM

27 Lisävarusteet 5 Hiperface-pulssianturi Huomioi Hiperface-pulssianturin AS1H / ES1H liitännässä ehdottomasti seuraavat ohjeet: Käytä vain suojattua, parikierrettyä kaapelia. Maadoita suojavaippa molemmissa päissä laajapintaisesti maapotentiaaliin (PE). Asenna signaalikaapelit erilleen tehokaapeleista ja jarrukaapeleista (välimatka vähintään 200 mm). SEW-EURODRIVE suosittelee, ettei Hiperface-pulssianturin AS1H / ES1H signaalipistokeliitintä irroiteta, kun anturissa on jännite. Liitäntä MOVI- DRIVE compact MCH4_A:han MOVIDRIVE compact MCH4_A:n kanssa pulssianturi liitetään moottorityypistä ja moottorimallista riippuen pistokeliittimellä tai liitäntäkotelolla ( seuraavat kuvat, värikoodi SEW-EURODRIVE:n kaapelien mukaan). Liitä Hiperface-pulssianturi moottorimallissa CM , jossa on pistokeliitin, MOVIDRIVE compact MCH4_A:han seuraavalla tavalla: AS1H/ES1H RD COS+ 4 BU COS- 5 YE SIN+ 6 GN SIN- 7 VT DATA- 8 BK DATA+ 9 BN TF/KTY+ 10 WH TF/KTY- 11 GY-PK GND 12 RD-BU U S PK GY max. 100 m (330 ft) X15: AXX Liitä Hiperface-pulssianturi moottorimallissa CM , jossa on liitäntäkotelo, MOVIDRIVE compact MCH4_A:han seuraavalla tavalla: AS1H/ES1H COS+ COS- SIN+ SIN- DATA- DATA+ TF/KTY+ TF/KTY- GND U S RD BU YE GN VT BK BN WH GY-PK RD-BU PK GY max. 100 m (330 ft) X15: AXX Käyttöohje Synkroniset servomoottorit CM 27

28 6 I 0 Edellytykset käyttöönotolle 6 Käyttöönotto 6.1 Edellytykset käyttöönotolle Noudata käyttöönotossa ehdottomasti luvun 2 turvallisuusohjeita! Varmista ennen käyttöönottoa, että Käyttö ei ole vahingoittunut tai jumissa. Pidemmän varastoinnin jälkeen on noudatettu luvun 4.3 "Valmistelut" ohjeita. Kaikki liitännät on tehty asianmukaisesti. Moottorin/vaihdemoottorin pyörimissuunta on halutun mukainen. Kaikki suojukset on asennettu oikein. Kaikki moottorinsuojalaitteet ovat aktiivisia. Nostokäytöissä käytetään itsepalautuvaa jarrun käsivapautusta. Muita vaarantavia tekijöitä ei ole. Varmista käyttöönoton yhteydessä, että Moottori pyörii moitteettomasti (ei ylikuormitusta, pyörimisnopeus ei vaihtele, ei kuulu voimakasta melua tms.) Jarrumomentti on säädetty oikein kulloisenkin sovelluksen mukaan ( luku 9 "Tekniset tiedot"). Jos ongelmia ilmenee ( luku 7 "Käyttöhäiriöt"). Itsepalautuvalla käsivapautuksella varustetuissa jarrumoottoreissa käsivipu on irrotettava käyttöönoton jälkeen! 28 Käyttöohje Synkroniset servomoottorit CM

29 Moottoriin liittyvät ongelmat 7 7 Käyttöhäiriöt 7.1 Moottoriin liittyvät ongelmat Häiriö Mahdollinen syy Ratkaisu Moottori ei käynnisty Syöttökaapeli poikki Tarkista ja korjaa liitännät Sulake palanut Vaihda sulake Moottorinsuojakytkin on lauennut Tarkista moottorinsuojakytkimen asetus, korjaa vika tarvittaessa Väärä pyörimissuunta Moottori on kytketty väärin Tarkista taajuusmuuttaja ja ohjearvot Moottori jyrisee ja ottaa Käyttö on jumissa Tarkista käyttö liikaa virtaa Jarru ei vapaudu luku 7.2 "Jarruun liittyvät ongelmat" Häiriö pulssianturin kaapelissa Tarkista pulssianturin kaapeli Moottori kuumenee liikaa (mittaa lämpötila) Moottorin käyntiääni liian voimakas Ylikuormitus Riittämätön jäähdytys Ympäristön lämpötila liian korkea Erillistuuletin ei pyöri Nimelliskäyttötyyppi (S1 - S10, DIN 57530) on ylitetty, esim. liian suurella käynnistystiheydellä Laakerivaurio Mittaa teho, asenna tarvittaessa suurempi moottori tai vähennä kuormitusta Paranna jäähdytysilman saantia tai puhdista jäähdytysilmakanavat, asenna tarvittaessa erillistuuletin Noudata sallittua lämpötila-aluetta Tarkista liitäntä, korjaa tarvittaessa Valitse moottorin nimelliskäyttötapa olosuhteiden mukaan; pyydä tarvittaessa asiantuntija-apua sopivan käyttölaitteen valinnassa Ota yhteyttä SEW-EURODRIVE:n asiakaspalveluun 7.2 Servomuuttajakäyttöön liittyvät ongelmat Kun moottoria ohjataan servomuuttajan avulla, myös luvussa 7.1 "Moottoriin liittyvät ongelmat" kuvattuja oireita voi esiintyä. Näiden ongelmien syyt sekä ohjeet niiden korjaamiseksi löytyvät servomuuttajan käyttöohjeesta. Kun käännyt asiakaspalvelumme puoleen, ilmoita aina seuraavat tiedot: tyyppikilven täydelliset tiedot häiriön laatu ja laajuus häiriön esiintymisaika ja -olosuhteet häiriön oletettu syy Käyttöohje Synkroniset servomoottorit CM 29

30 7 Jarruun liittyvät ongelmat 7.3 Jarruun liittyvät ongelmat Häiriö Mahdollinen syy Ratkaisu Jarrun ohjausjärjestelmän jännite on väärä Jarrun ohjauslaite on vioittunut Kytke oikea jännite Vaihda jarrun ohjauslaite, tarkista jarrukelan resistanssi ja eristys, tarkista kytkinlaitteet Jarru ei vapaudu Suurin sallittu toimintavälys on ylitetty jarrulevyn kulumisen vuoksi Ota yhteyttä SEW-EURODRIVE:n asiakaspalveluun Johdon jännitehäviö > 10 % Varmista oikea liitäntäjännite, tarkista kaapelin poikkipinta Jarrukelassa on oikosulku kierrosten välillä tai Ota yhteyttä SEW-EURODRIVE:n asiakaspalveluun runkoon Moottori ei jarruta Jarrulevy on kulunut Ota yhteyttä SEW-EURODRIVE:n asiakaspalveluun Jarrumomentti on väärä Ota yhteyttä SEW-EURODRIVE:n asiakaspalveluun Jarrun käsivapautin on väärin säädetty Säädä säätömutterit oikein Jarru menee kiinni viiveellä Jarru on äänekäs Katkaisu tapahtuu vain vaihtojännitteen puolella Vääntömomenttivärähtelyjä väärin säädetyn taajuusmuuttajan takia Katkaise tasa- ja vaihtojännitteen puolella; noudata kytkentäkaaviota Tarkista ja korjaa taajuusmuuttajan säätö käyttöohjeen mukaan, korjaa tarvittaessa 30 Käyttöohje Synkroniset servomoottorit CM

31 Tarkistusvälit 8 8 Tarkistus ja huolto Käytä vain voimassa olevan osaluettelon mukaisia alkuperäisvaraosia! Moottorit voivat kuumeta erittäin paljon käytön aikana palovammavaara! Kytke moottori ja jarru jännitteettömiksi ennen töiden aloittamista ja estä tahaton uudelleenkytkentä! BR-jarrun huoltotöitä saa tehdä vain SEW-EURODRIVE, sillä irrottamisen jälkeen pulssianturi on aina säädettävä uudelleen. 8.1 Tarkistusvälit 8.2 BR-jarrun tarkistustyöt Kulumisaikoihin vaikuttavat monet tekijät ja ajat voivat olla lyhyitäkin. Laske yksilöllisesti tarvittavat tarkistusvälit tapauskohtaisten suunnittelutietojen perusteella (esim. Drive Engineering - Practical Implementation - Drive Project Planning, Servovaihdemoottoritluettelo). Toimintavälyksen mittaus Toimintavälys H ( seuraava kuva) voidaan tarkistaa mittaamalla ankkurilevyn iskupituutta vaarnaruuvien avulla jarrua vapautettaessa (hyväksytty alue: 0,15...0,8 mm). H 50940AXX Käyttöohje Synkroniset servomoottorit CM 31

32 8 BR-jarrun tarkistustyöt Käsivapautuksen jälkiasennus AXX Selitykset 1 Käsivipu 4 Kartiojousi 2 Kuusiokantaruuvi 5 Vapauttimen sanka 3 Hylsy 6 Vaarnaruuvi Irrota molemmat kuusiokantamutterit (2), hylsyt (3) ja kartiojouset (4). Kiinnitä vapauttimen sanka (5) vaarnaruuveihin (6). Kiinnitä olemassaolevat kartiojouset (4) vaarnaruuveihin (6). Kiinnitä kuusiokantamutterit (2) vaarnaruuveihin (6). Ruuvaa käsivipu (1) vapauttimen sankaan (5). Säädä vapauttimen sangan (5) korvakkeen ja kuusiokantamutterin (2) välinen pitkittäisvälys "s" 2 mm:ksi ( seuraava kuva). s 50950AXX 32 Käyttöohje Synkroniset servomoottorit CM

33 Pistokeliittimet kva i P f n Hz 9 9 Tekniset tiedot 9.1 Pistokeliittimet Pistokeliitin Naaraskosketin SM51/SM61 4 x 1,5 mm 2 SB51/SB61 4 x 1,5 mm x 0,5...1,5 mm 2 SM52/SM62 4 x 2,5 mm 2 SB52/SB62 4 x 2,5 mm x 0,5...1,5 mm 2 SM54/SM64 4 x 4 mm 2 Tehopistokeliitin Kaapelin läpivienti M28 Kaapelin halkaisija maks. [mm] SB54/SB64 4 x 4 mm x 0,5...1,5 mm 2 17 SM56/SM66 4 x 6 mm 2 SB56/SB66 4 x 6 mm x 0,5...1,5 mm 2 SM59/SM69 4 x 10 mm 2 M34 23 SB59/SB69 4 x 10 mm x 0,5...1,5 mm 2 14 Naaraskosketin Signaalipistokeliitin Kaapelin läpivienti Kaapelin halkaisija maks. [mm] 10 x 0, mm 2 vaihtelee Liitäntä liitäntäkotelolla Moottorityyppi Liitäntä Teholiitäntä Johtimen enimmäispoikkipinta CFM x M5 4 x 4 mm 2 M20 x 1,5 CFM90../112S 4 x 10 mm 2 M32 x 1,5 CFM112..M/L 3 x M6 M40 x 1,5 CFM112H 4 x 16mm 2 M50 x 1,5 Anturikytkentä Kaapelin läpivienti Liitäntä Kaapelin läpivienti Jousiliittimet anturikotelossa M16 x 1,5 Käyttöohje Synkroniset servomoottorit CM 33

34 9 kva i P f n Hz Jarrutustyö huoltoon asti, jarrumomentit: jarru BR 9.3 Jarrutustyö huoltoon asti, jarrumomentit: jarru BR Jarru Moottorikoolle Jarrutustyö huoltoon asti Jarrumomentti [10 6 J] [Nm] BR1 CM71 60 BR2 CM90 90 BR8 CM Jarrukelan resistanssit U N Jarru 24 V DC 110 V AC 230 V AC 400 V AC 460 V AC R B R T R B R T R B R T R B R T R B R T [Ω] [Ω] [Ω] [Ω] [Ω] [Ω] [Ω] [Ω] [Ω] [Ω] BR BR BR R B R T Selitykset 51242AXX R B R T U N Kiihdytyskelan vastus 20 C:ssa Osakelan vastus 20 C:ssa Nimellisjännite (nimellisjännitealue) 34 Käyttöohje Synkroniset servomoottorit CM

35 BR-jarrun käyttövirrat kva i P f n Hz BR-jarrun käyttövirrat Taulukossa ilmoitetut käyttövirrat I H (pitovirta) ovat tehollisarvoja. Niiden mittaamiseen on käytettävä ainoastaan tehollisarvoa mittaavia välineitä. Kytkentävirtasysäys (kiihdytysvirta) I B esiintyy vain lyhytaikaisesti (maks. 150 ms) jarrun vapautuksen tai syöttöjännitteen aleneman (alle 70 %:iin nimellisjännitteestä) yhteydessä. BR1 BR2 BR8 Moottori CM71 CM90 CM112 Maks. jarrumomentti [Nm] Kelan tehonkulutus [W] Kytkentäsuhde I B /I H Nimellisjännite U N BR1 BR2 BR8 V AC V DC I H [A AC ] I H [A AC ] I H [A AC ] Selitykset I B I H U N Kiihdytysvirta lyhytaikainen kytkentävirtasysäys Pitovirran tehollisarvo SEW:n jarrun tasasuuntaajan syöttöjohtimessa Nimellisjännite (nimellisjännitealue) Käyttöohje Synkroniset servomoottorit CM 35

36 10 Tehopistokeliittimien SM5. / SM6. ja SB5. / SB6. asennus 10 Liite 10.1 Tehopistokeliittimien SM5. / SM6. ja SB5. / SB6. asennus 1. 4,5 b 15 Ø Ø a 8-17 mm 43 mm 54 mm 7-23 mm 52 mm 63 mm b 10 a ca.5mm AXX 36 Käyttöohje Synkroniset servomoottorit CM

37 10 Signaalipistokeliittimen asennus 10.2 Signaalipistokeliittimen asennus xxxx x xx x 6 x xx x click AXX Käyttöohje Synkroniset servomoottorit CM 37

38 10 Synkronisten CM-servomoottorien kytkentäkaaviot 10.3 Synkronisten CM-servomoottorien kytkentäkaaviot Kaikille kytkentäkaavioille pätee: Näkymä kytkentäpuolelta Värikoodi SEW-EURODRIVE:n kaapelien mukaan: Värikoodi BK BN BU GN GY OG PK RD VT WH YE GYPK RDBU BKWH RDWH Väri Musta Ruskea Sininen Vihreä Harmaa Oranssi Vaaleanpunainen Punainen Violetti Valkoinen Keltainen Harmaa/vaaleanpunainen Punainen/sininen Musta/valkoinen Punainen/valkoinen Käytetyt symbolit Pistokeliittimen yläosa (asiakas kytkee) Pistokeliittimen alaosa (kytketty tehtaalla) 38 Käyttöohje Synkroniset servomoottorit CM

39 CM-moottorin ja tehopistokeliittimen kytkentäkaavio CM-moottorin ja tehopistokeliittimen kytkentäkaavio Kytkentäkaavio ilman jarrua / jarrun kanssa GNYE BK BK BK BK BK BK U1 V1 W BU WH RD GNYE BU RD BK W1 V1 U AXX 10.5 CM-moottorin ja signaalipistokeliittimen kytkentäkaavio Resolverin RH1M kytkentäkaavio PK GY WH/BK RD BU BN/VT BK/RD GN BU 4 5 YE YE RD/WH BK/WH BK/BU BN BK 51216AXX Pistokeliittimen alaosan kosketinjärjestys Kosketin Värikoodi Liitäntä 1 RDWH R1 (referenssi +) 2 BKWH R2 (referenssi -) 3 RD S1 (kosini +) 4 BK S3 (kosini -) 5 YE S2 (sini +) 6 BU S4 (sini -) BK / RD TF / KTY + 10 BK / BU TF / KTY Käyttöohje Synkroniset servomoottorit CM 39

40 10 CM-moottorin ja signaalipistokeliittimen kytkentäkaavio Pulssianturien ES1H, AS1H kytkentäkaavio BN BK/RD WH RD BU GY/PK,PK 1 9 BK BK VT OG RD/BU,GY BK GN BK 4 5 YE YE BK/BU BN BK RD 51217AXX Pistokeliittimen alaosan kosketinjärjestys Kosketin Värikoodi Liitäntä BN Kosini + 4 BK Refcos 5 YE Sini + 6 BK Refsin 7 OG D 8 BK D + 9 BK / RD TF / KTY + 10 BK / BU TF / KTY 11 RD Vertailujännite (GND) 12 BK Syöttöjännite Us 40 Käyttöohje Synkroniset servomoottorit CM

41 CM-moottorien ja liitäntäkotelon kytkentäkaaviot CM-moottorien ja liitäntäkotelon kytkentäkaaviot Kytkentäkaavio ilman jarrua / jarrun kanssa W BK W BU V BK V RD U BK U BK BK BK BK 1 a 2 a 3 a 4 a 5 a WH RD BU AXX 1 = Jarrukela Käyttöohje Synkroniset servomoottorit CM 41

42 10 CM-moottorien ja liitäntäkotelon kytkentäkaaviot Resolverin RH1M kytkentäkaavio PE ref + ref - cos + cos - sin + sin - TF/KTY + TF/KTY - PK GY RD BU YE GN BN/VT WH/BK RDWH BKWH RD BK YE BU 1) 2) 51221AXX 1) TF: BKBK / KTY+: RD 2) TF: BKBK / KTY : BU Pulssianturien ES1H, AS1H kytkentäkaavio PE cos + ref cos sin + ref sin D - D + GND Us TF/KTY + TF/KTY - RD BU YE GN VT BK BN WH GYPK/PK RDBU/GY BN BK YE BK OG BK RD BK 1) 2) 51226AXX 1) TF: BKBK / KTY+: RD 2) TF: BKBK / KTY : BU 42 Käyttöohje Synkroniset servomoottorit CM

43 VR-erillistuulettimen kytkentäkaavio VR-erillistuulettimen kytkentäkaavio Liitäntä 24 V DC jännitteeseen 2 1 RD BU V DC M = 51227AXX Liitäntä jännitelähteellä UWU51A V DC 1.25 A V AC (-6%/+10%) 0,5A (115 V) N N 0,26A (230 V) L L 51228AXX Huomioi napaisuus! Käyttöohje Synkroniset servomoottorit CM 43

44 11 Hakemisto 11 Hakemisto 11.1 Muutokset Verrattuna synkronisten servomoottorien käyttöohjeen edelliseen painokseen (julkaisunumero: , painos 07/2001) on tehty seuraavat lisäykset ja muutokset: Yleistä Käyttöohjeeseen on otettu mukaan tyyppisarja CM112H. Sähköasennusluku Resolverin, termisen moottorisuojan sekä Hiperface-pulssianturien AS1H ja ES1H liitäntäjärjestystä on muutettu. Luvussa "Jarrun liitäntä pistokeliittimellä" on muokattu kaikkia jarrun tasasuuntaajan kytkentäkaavioita. Lukua "Jarrun liitäntä liitäntäkotelolla" on muokattu. Lukuun "Lisävarusteet" on lisätty kappale "Erillistuulettimen VR mekaaninen asennus". Tekniset tiedot - luku Lukuun "Tekniset tiedot" on lisätty tyyppisarjan CM112H tiedot. Liite-luku Luku "Liite" on kokonaan muokattu uudelleen. 44 Käyttöohje Synkroniset servomoottorit CM
