1 Metson poistopumppusarja tehtaisiin Innovatiivista kestävää teknologiaa

2 2 Poistopumput tehtaisiin

Metson kovametallipoistopumput ja kumivuoratut lietepumput Metso edeltäjineen on työskennellyt jauhatusvalssilaitosten piirien parissa monenlaisissa kaivossovelluksissa ympäri maailmaa jo vuodesta

3 Metson kovametallipoistopumput ja kumivuoratut lietepumput Metso edeltäjineen on työskennellyt jauhatusvalssilaitosten piirien parissa monenlaisissa kaivossovelluksissa ympäri maailmaa jo vuodesta Metson uusi tehtaisiin tarkoitettu lietteenpoistopumppusarja hyödyntää vankkaa kokemustamme yhdistettynä nykypäivän markkinoiden tarpeisiin ja entistä paremman pitkäaikaisen suorituskyvyn vaatimuksiin. Parempaa pitkäaikaista suorituskykyä Poistopumput tehtaisiin 3

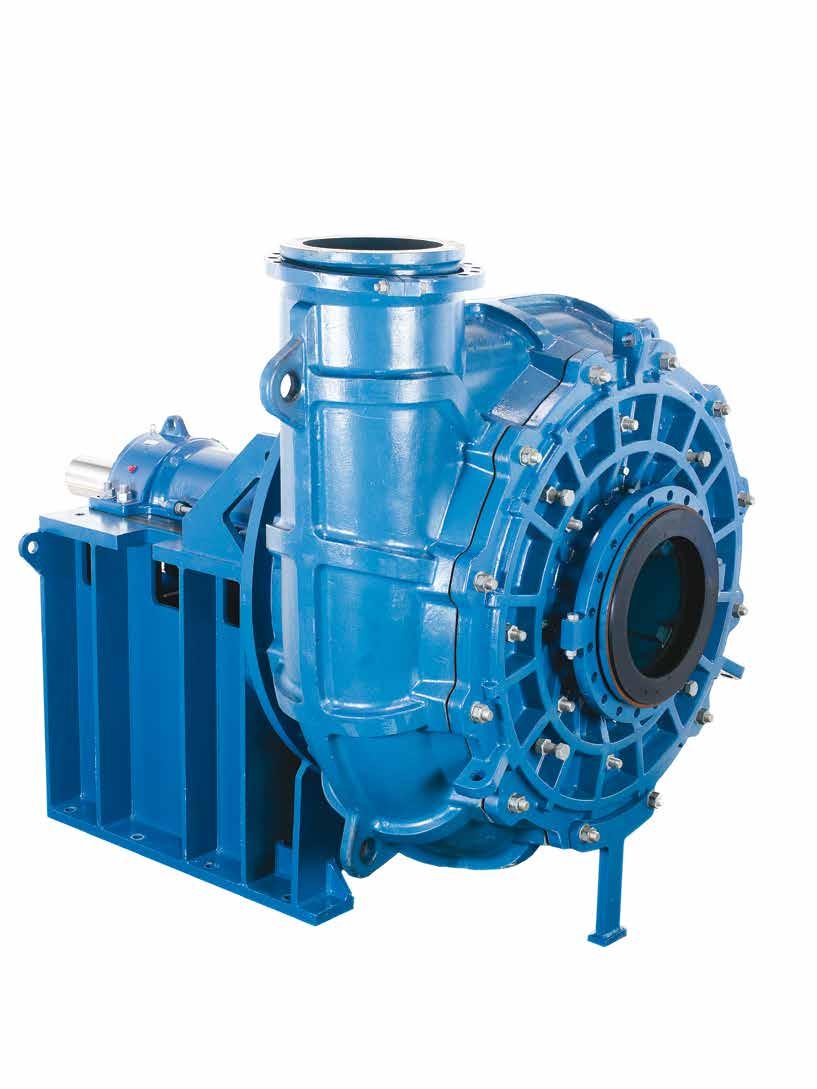

Erinomainen hydraulinen tehokkuus Metson MD-sarjan kovametallinen MDM-lietepumppu ja kumivuorattu kaksoissäädettävä MDR-lietepumppu on suunniteltu alusta asti tehtaiden piirisovelluksiin ja ne

4 Erinomainen hydraulinen tehokkuus Metson MD-sarjan kovametallinen MDM-lietepumppu ja kumivuorattu kaksoissäädettävä MDR-lietepumppu on suunniteltu alusta asti tehtaiden piirisovelluksiin ja ne tarjoavat pitkäaikaista suorituskykyä ja pisimmät mahdolliset aikavälit tehtaan alasajojen välillä. Hydraulinen suunnittelu on yhtenäistä läpi koko sarjan, ja rajoittamalla imukaulan nopeutta, karkeiden, painavien kiintoaineiden aiheuttamat vahingot pidetään mahdollisimman vähäisinä ja toteutamme ympäristön kannalta parasta käytäntöä. Suuren halkaisijan ja muotosuhteen juoksupyörät tarjoavat erinomaista hydraulista tehokkuutta mahdollisimman pienellä turbulenssilla ja mahdollisimman pienellä kiertonopeudella, mikä vähentää kulumista. Juoksupyörän ulkonema on entistä pienempi, mikä vähentää akselin taipumista monella erilaisella virtaamalla, ja maksimoi samalla akselin tiivisteen ja säteislaakerin käyttöiät. Imupuolen kierrätystä rajoitetaan säädettävällä imukaulan vuorauksella/kulumislevyllä. Käytettynä yhdessä aksiaalisesti säädettävän laakerilaatikon kanssa, muotoilu mahdollistaa kaksoissäädön, mikä varmistaa sen, että juoksupyörän sekä imupuolen että laippapuolen liikkumisvara voidaan asettaa ja säätää uudelleen minimiin. Ominaisuuksien yhteenveto Suuri jatkuva tehokkuus Tasainen hydraulinen kuluminen Pidempi käyttöikä Tavallista suurempi vankka teräsakseli Erityisen paksut kotelot ja vuoraukset tunnetuissa kulumiskohdissa Huoltoa helpottava takalevyn irrotettavuus Itsevoiteleva laakerilaatikkokokoonpano, joka sisältää liukasteöljyä tai -rasvaa ja jonka kosketuksettomat sokkelotiivisteet takaavat huoltovapaan käytön Laakeripesä on sijoitettu niin, että siihen voidaan liittää lämpötilaja tärinäanturit Jaettu tiivistysholkin laippa ja laippasuojus Useita erilaisia akselintiivistysvaihtoehtoja, kuten Metso EnviroSet TM. Modulaarinen rakenne, jonka osat ovat vaihdettavissa Löyhät teräslaippaliitokset 4 Poistopumput tehtaisiin

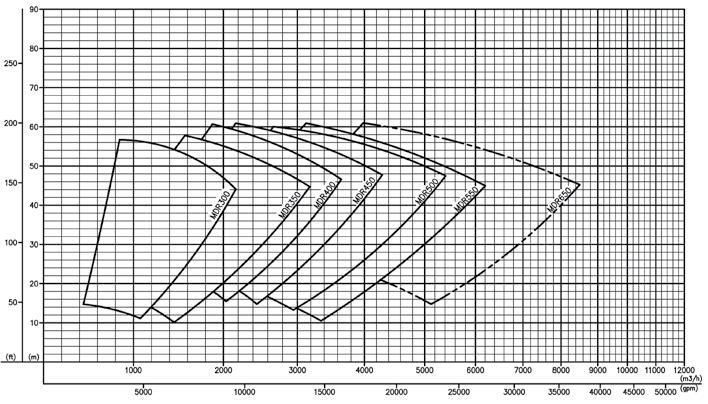

5 Tehtaisiin tarkoitettujen poistopumppujen MD-sarjan kokovaihtoehdot Pumpun nimike MDM tai MDR 500 Pumppusarja: Poistopumppu tehdaskäyttöön, metallia Imukaulan koko (mm) Pumppusarja: Poistopumppu tehdaskäyttöön, kumi Poistopumput tehtaisiin 5

Malli Imukaula Ulostulo K P W1 W2 C1 C2 C3 C4 Paino * mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa kg paunaa MDM300 300 12 250 10 1 400 55,1 2

400 16 350 14 1 940 76,4 2 876 113,2 1 300 51,2 1 915 75,4 900 35,4 1 040 40,9 652 25,7 572 22,5 12 065 26 545 MDM450 450 18 400 16 2 020 79,5 2 940 115,7 1 300 51,2 v2 104 82,8 900 35,4 1 120 44,1

6 Malli Imukaula Ulostulo K P W1 W2 C1 C2 C3 C4 Paino * mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa kg paunaa MDM , , , , , , , , MDM , , , , , , , , MDM , , , , , , , , MDM , , ,2 v , , , , , MDM , , , , , , , , MDM , , , , , , , , MDR , , , , , , , , MDR , , , , , , , MDR , , , , , , , , MDR , , , , , , , , MDR , , , , , , , , MDR , , , , , , , , *Pumpun paino paljaalla akselilla 6 Poistopumput tehtaisiin

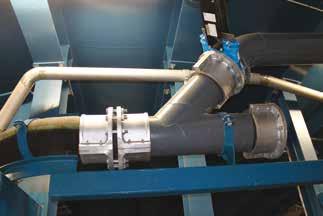

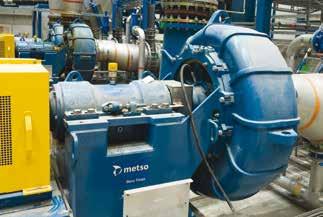

7 Täydentävien tuotteiden valikoima: Letkut ja putket Haaraputket ja venttiilit Mekaaniset tiivisteet Pystysuuntaiset lietepumput Vaakasuuntaiset lietepumput EnviroSet TM -tiivisteet Lisätietoja MD-sarjastamme saat paikallisesta myyntitoimistostamme. Poistopumput tehtaisiin 7

Metso Sweden AB Norrängsgatan 2, SE-733 38 Sala, Sweden, puh.: +46 224 570 00, faksi: +46 224 169 50 Metso Minerals Industries, Inc.

8 Metso Sweden AB Norrängsgatan 2, SE Sala, Sweden, puh.: , faksi: Metso Minerals Industries, Inc. Columbia 1030 Metso Way (GPS Two Notch Rd), Columbia, SC , puh.: Metso Minerals Industries, Inc Centennial Blvd, Suite 115, Colorado Springs, Co , USA, puh.: , faksi: Metso Minerals Industries, Inc. P.O. 96, Birmingham, AL 35201, USA, puh.: , faksi: Metso Minerals (South Africa) (Pty) Ltd. Private Bag X2006, Isando, Johannesburg,1600, South Africa, puh.: , faksi: Metso Minerals (Australia) Ltd. Level 2, 1110 Hay Street, West Perth, WA 6005, Australia, puh.: , faksi: Metso Minerals (India) Pvt Ltd 1th floor, DLF Building No. 10, Tower A, DLF Cyber City, Phase - III, Gurgaon , India, puh.: , faksi: Metso Perú S.A. Calle 5 Nro. 144, Urb. Industrial Vulcano, Ate, Lima 03, Peru, puh.: , faksi: Metso Minerals (Chile) S.A. Av. Los Conquistadores 2758, Piso 3, Providencia, Santiago, Chile, puh.: , faksi: Metso Brasil Indústria e Comércio Ltda. Av. Independência, 2500 Éden, Sorocaba-SP - Brazil, puh.: Sähköposti: minerals.info@metso.com Lisätietoa pumpuista: Metso Corporation, Fabianinkatu 9 A, Postilokero 1220, FI Helsinki, Suomi, puh.: , faksi: , Muutokset mahdollisia ilman erillistä ilmoitusta. Esite nro SBL/Sala-English 2015 Metso
