2 Asennus Jarruvastusten, kuristimien ja suodattimien valinta Asennus Korjauksia Tällä korjauslehdellä: korvataan jarruvastusten BW / BW02...-T laukaisuvirta-arvot MOVIDRIVE MDX6B -taajuusmuuttajien (rakennekoko 3, 400/500 V -laitteet) yhteydessä ( luku 4.8 "Jarruvastusten, kuristinten ja suodatinten vastaavuudet" käyttöohjeessa MOVIDRIVE MDX60B/6B, tuotenumero , painos 0/2005) päivitetään jarruvastusten BW P ja BW08-05-P laukaisuvirta-arvot MOVIDRIVE MDX60B/6B -taajuusmuuttajien yhteydessä ( luku 4.8 "Jarruvastusten, kuristinten ja suodatinten vastaavuudet" käyttöohjeessa MOVIDRIVE MDX60B/6B, tuotenumero , painos 0/2005) korvataan liitäntäkaavio "Hiperface -anturit MOVIDRIVE MDX60B/6B" -taajuusmuuttajien yhteydessä ( luku 4.6 "Lisäkortin DEHB (HIPERFACE )") liitäntä käyttöohjeessa MOVIDRIVE MDX60B/6B, tuotenumero , painos 0/2005. korvataan liitäntäkaavio "Pulssianturiemuloinnin liitäntä lisäkortille DEHB tai DERB" ( luku 4.9 "Pulssianturiemuloinnin evaluoinnin liitäntä") käyttöohjeessa MOVIDRIVE MDX60B/6B, tuotenumero , painos 0/2005 selostetaan uuden option "Liityntätyypin muunnin HTL TTL" kytkentä ja käyttöönotto. Asennuksen ja käyttöönoton saavat suorittaa vain pätevät sähköalan ammattilaiset voimassaolevia tapaturmantorjuntamääräyksiä ja MOVIDRIVE MDX60B/6B -taajuusmuuttajien käyttöohjetta noudattaen!. Jarruvastusten, kuristimien ja suodattimien valinta Jarruvastusten BW02.../BW02...-T laukaisuvirta-arvot ovat muuttuneet. MOVIDRIVE MDX6B Rakennekoko 3 Jarruvastukset BW... / BW T Laukaisuvirta Tuotenumero BW... Tuotenumero BW T BW02-025/ BW T I F = 4,4 A RMS BW T I F = 20,4 A RMS BW02-00-T I F = 28,8 A RMS Korjauksia MOVIDRIVE MDX60B/6B

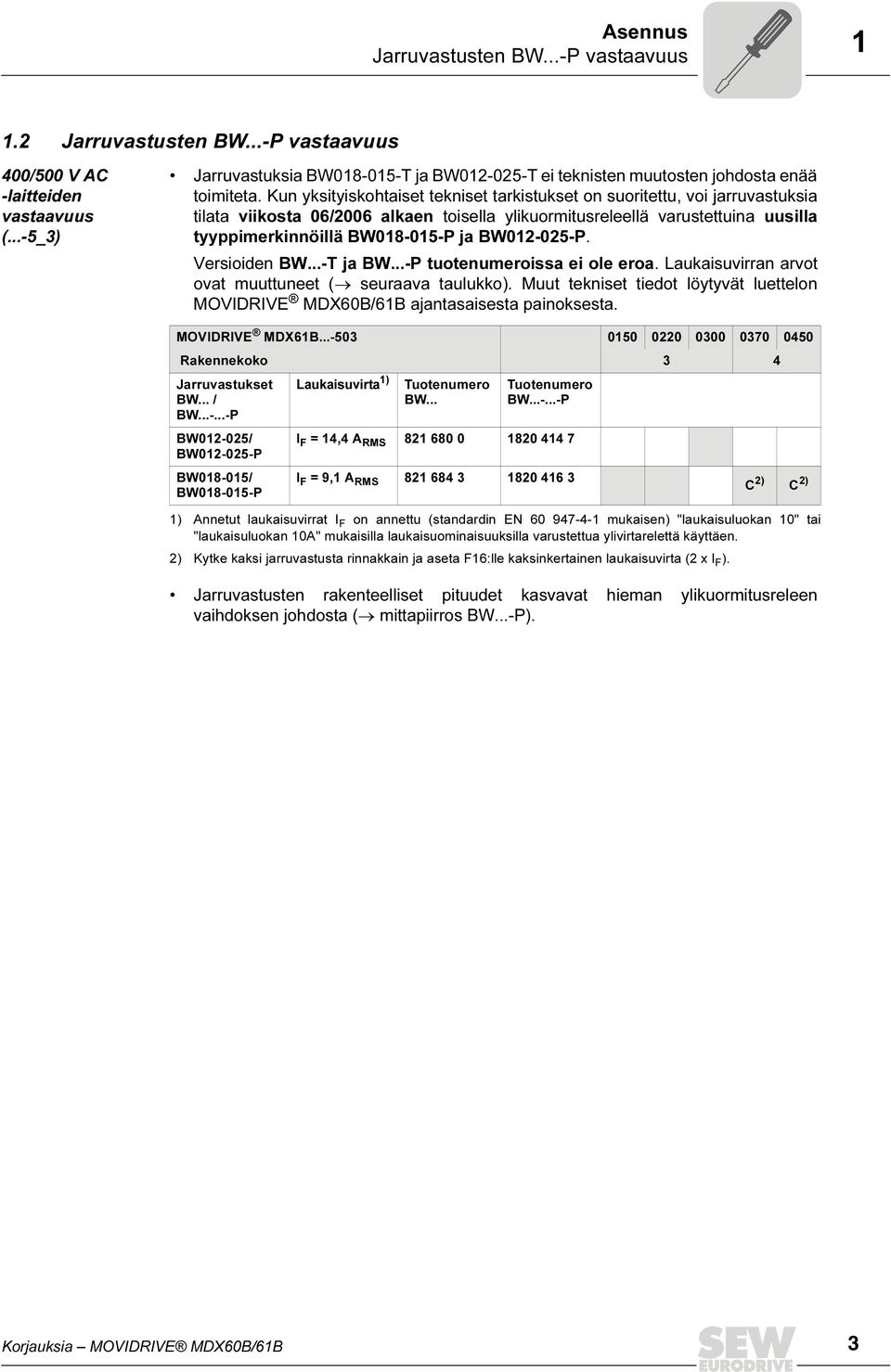

3 Asennus Jarruvastusten BW...-P vastaavuus.2 Jarruvastusten BW...-P vastaavuus 400/500 V AC -laitteiden vastaavuus (...-5_3) Jarruvastuksia BW08-05-T ja BW T ei teknisten muutosten johdosta enää toimiteta. Kun yksityiskohtaiset tekniset tarkistukset on suoritettu, voi jarruvastuksia tilata viikosta 06/2006 alkaen toisella ylikuormitusreleellä varustettuina uusilla tyyppimerkinnöillä BW08-05-P ja BW P. Versioiden BW...-T ja BW...-P tuotenumeroissa ei ole eroa. Laukaisuvirran arvot ovat muuttuneet ( seuraava taulukko). Muut tekniset tiedot löytyvät luettelon MOVIDRIVE MDX60B/6B ajantasaisesta painoksesta. MOVIDRIVE MDX6B Rakennekoko 3 4 Jarruvastukset BW... / BW P Laukaisuvirta ) Tuotenumero BW... Tuotenumero BW P BW02-025/ I F = 4,4 A RMS BW P BW08-05/ BW08-05-P I F = 9, A RMS ) Annetut laukaisuvirrat I F on annettu (standardin EN mukaisen) "laukaisuluokan 0" tai "laukaisuluokan 0A" mukaisilla laukaisuominaisuuksilla varustettua ylivirtarelettä käyttäen. 2) Kytke kaksi jarruvastusta rinnakkain ja aseta F6:lle kaksinkertainen laukaisuvirta (2 x I F ). Jarruvastusten rakenteelliset pituudet kasvavat hieman ylikuormitusreleen vaihdoksen johdosta ( mittapiirros BW...-P). C 2) C 2) Korjauksia MOVIDRIVE MDX60B/6B 3

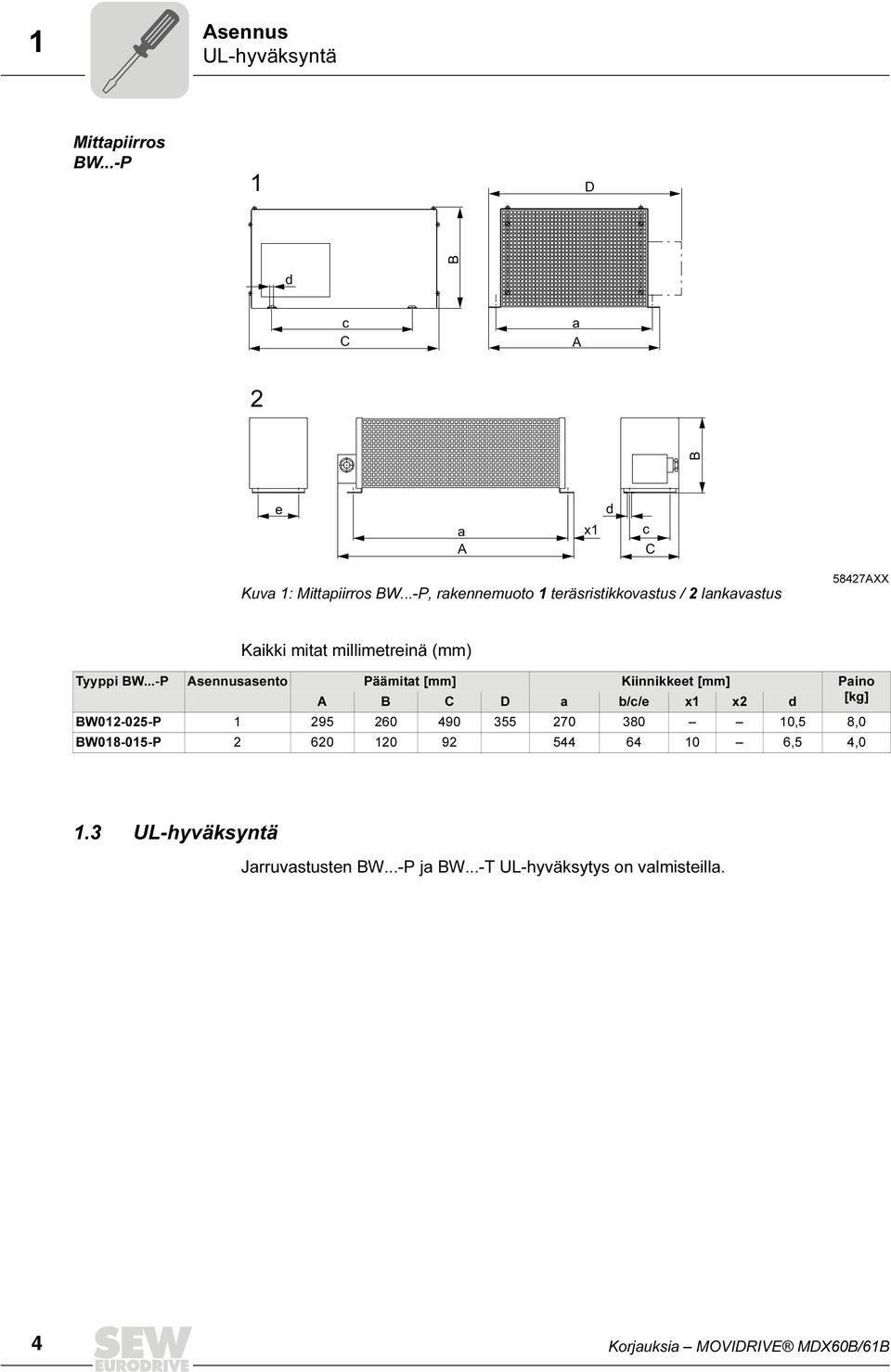

4 Asennus UL-hyväksyntä Mittapiirros BW...-P D d B c C a A 2 B e a A x d c C Kuva : Mittapiirros BW...-P, rakennemuoto teräsristikkovastus / 2 lankavastus 58427AXX Kaikki mitat millimetreinä (mm) Tyyppi BW...-P Asennusasento Päämitat [mm] Kiinnikkeet [mm] Paino A B C D a b/c/e x x2 d [kg] BW P ,5 8,0 BW08-05-P ,5 4,0.3 UL-hyväksyntä Jarruvastusten BW...-P ja BW...-T UL-hyväksytys on valmisteilla. 4 Korjauksia MOVIDRIVE MDX60B/6B

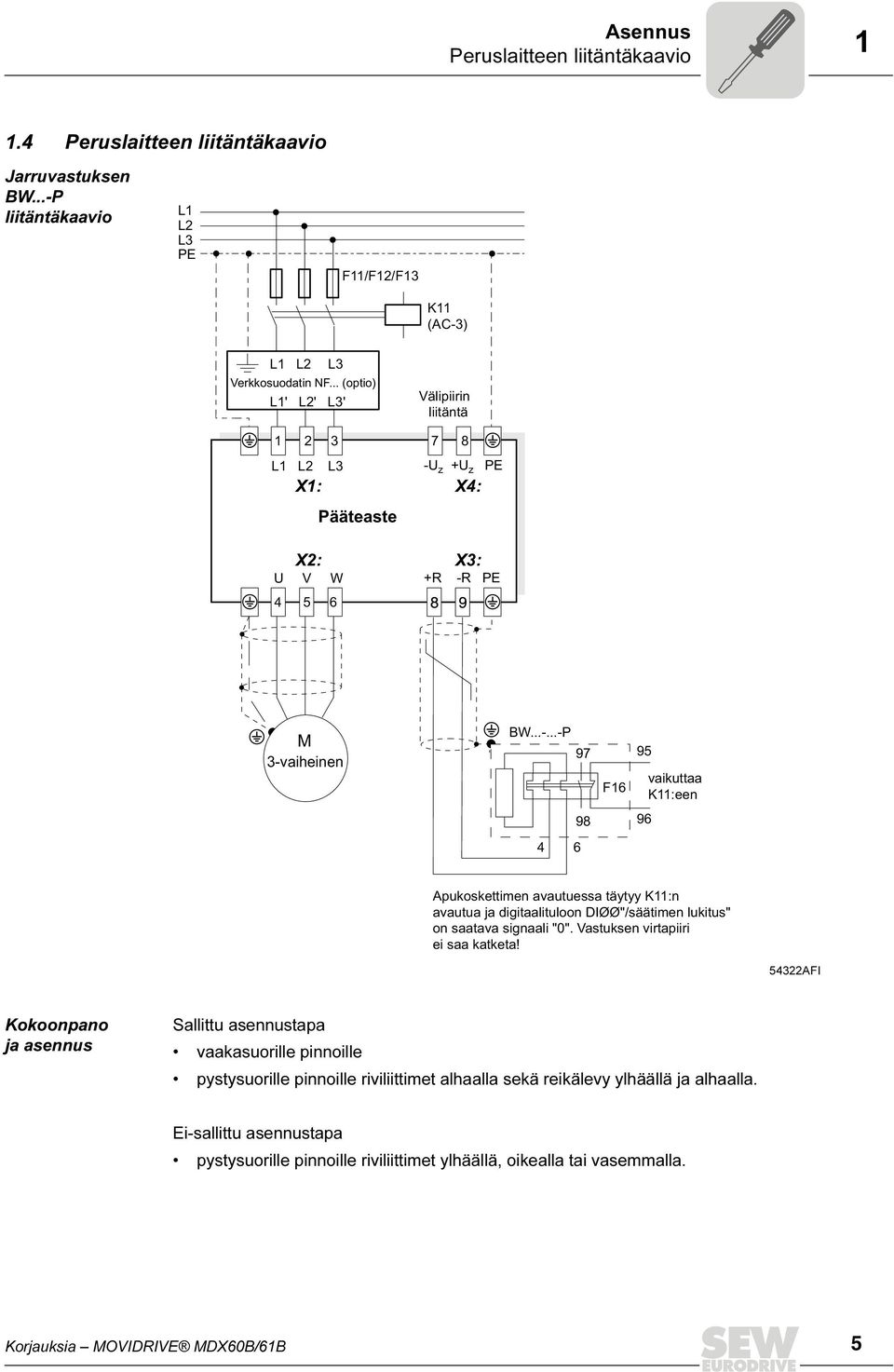

5 Asennus Peruslaitteen liitäntäkaavio.4 Peruslaitteen liitäntäkaavio Jarruvastuksen BW...-P liitäntäkaavio L L2 L3 PE F/F2/F3 K (AC-3) L L2 L3 Verkkosuodatin NF... (optio) L' L2' L3' Välipiirin liitäntä 2 3 L L2 X: 4 X2: Pääteaste L3 -U z +U z PE X4: X3: U V W +R -R PE M 3-vaiheinen BW P F vaikuttaa K:een Apukoskettimen avautuessa täytyy K:n avautua ja digitaalituloon DIØØ"/säätimen lukitus" on saatava signaali "0". Vastuksen virtapiiri ei saa katketa! 54322AFI Kokoonpano ja asennus Sallittu asennustapa vaakasuorille pinnoille pystysuorille pinnoille riviliittimet alhaalla sekä reikälevy ylhäällä ja alhaalla. Ei-sallittu asennustapa pystysuorille pinnoille riviliittimet ylhäällä, oikealla tai vasemmalla. Korjauksia MOVIDRIVE MDX60B/6B 5

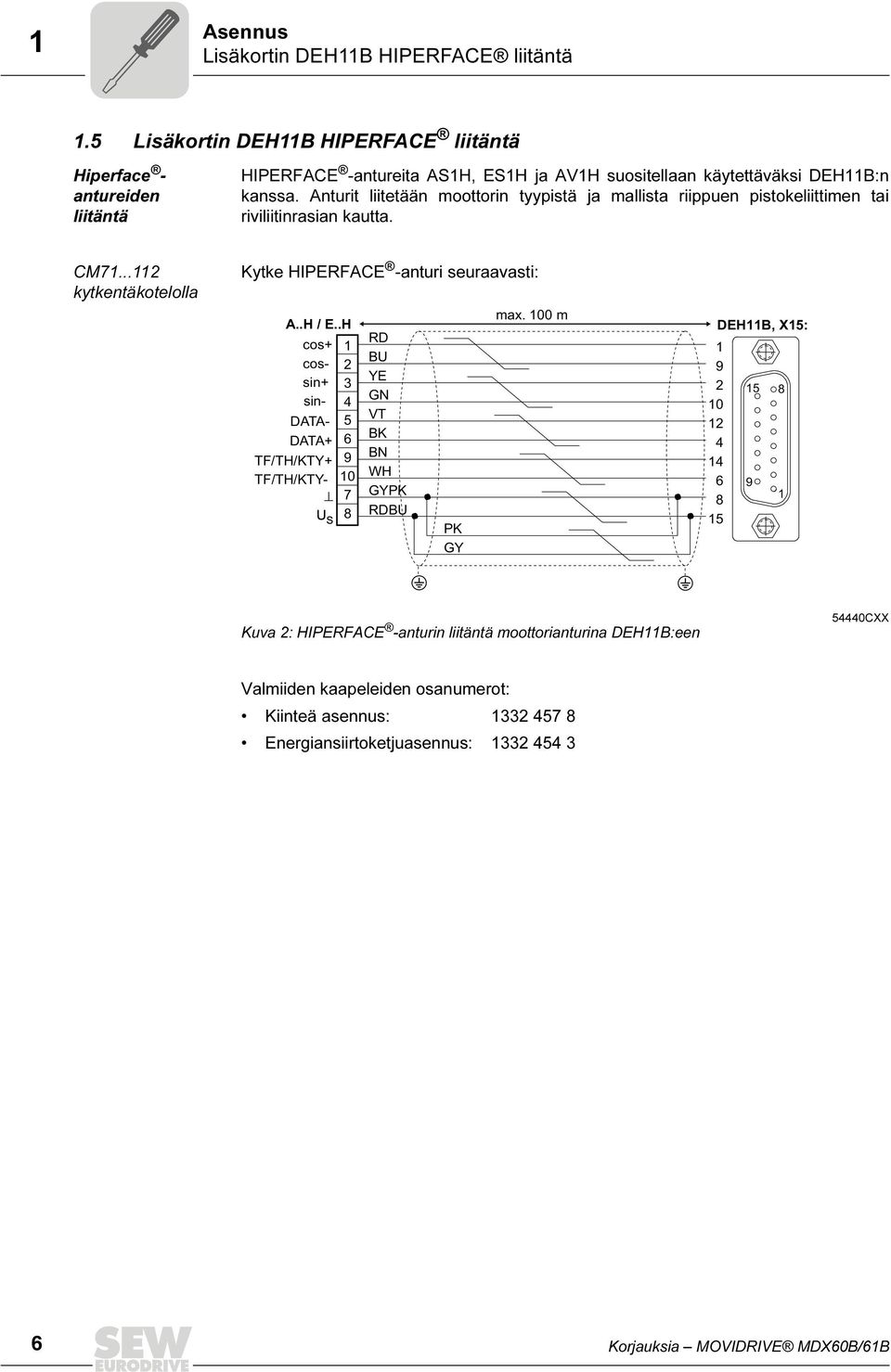

6 Asennus Lisäkortin DEHB HIPERFACE liitäntä.5 Lisäkortin DEHB HIPERFACE liitäntä Hiperface - antureiden liitäntä HIPERFACE -antureita ASH, ESH ja AVH suositellaan käytettäväksi DEHB:n kanssa. Anturit liitetään moottorin tyypistä ja mallista riippuen pistokeliittimen tai riviliitinrasian kautta. CM7...2 kytkentäkotelolla Kytke HIPERFACE -anturi seuraavasti: A..H / E..H cos+ cossin+ sin- DATA- DATA+ TF/TH/KTY+ TF/TH/KTY RD BU YE GN VT BK BN WH GYPK RDBU PK GY max. 00 m DEHB, X5: Kuva 2: HIPERFACE -anturin liitäntä moottorianturina DEHB:een 54440CXX Valmiiden kaapeleiden osanumerot: Kiinteä asennus: Energiansiirtoketjuasennus: Korjauksia MOVIDRIVE MDX60B/6B

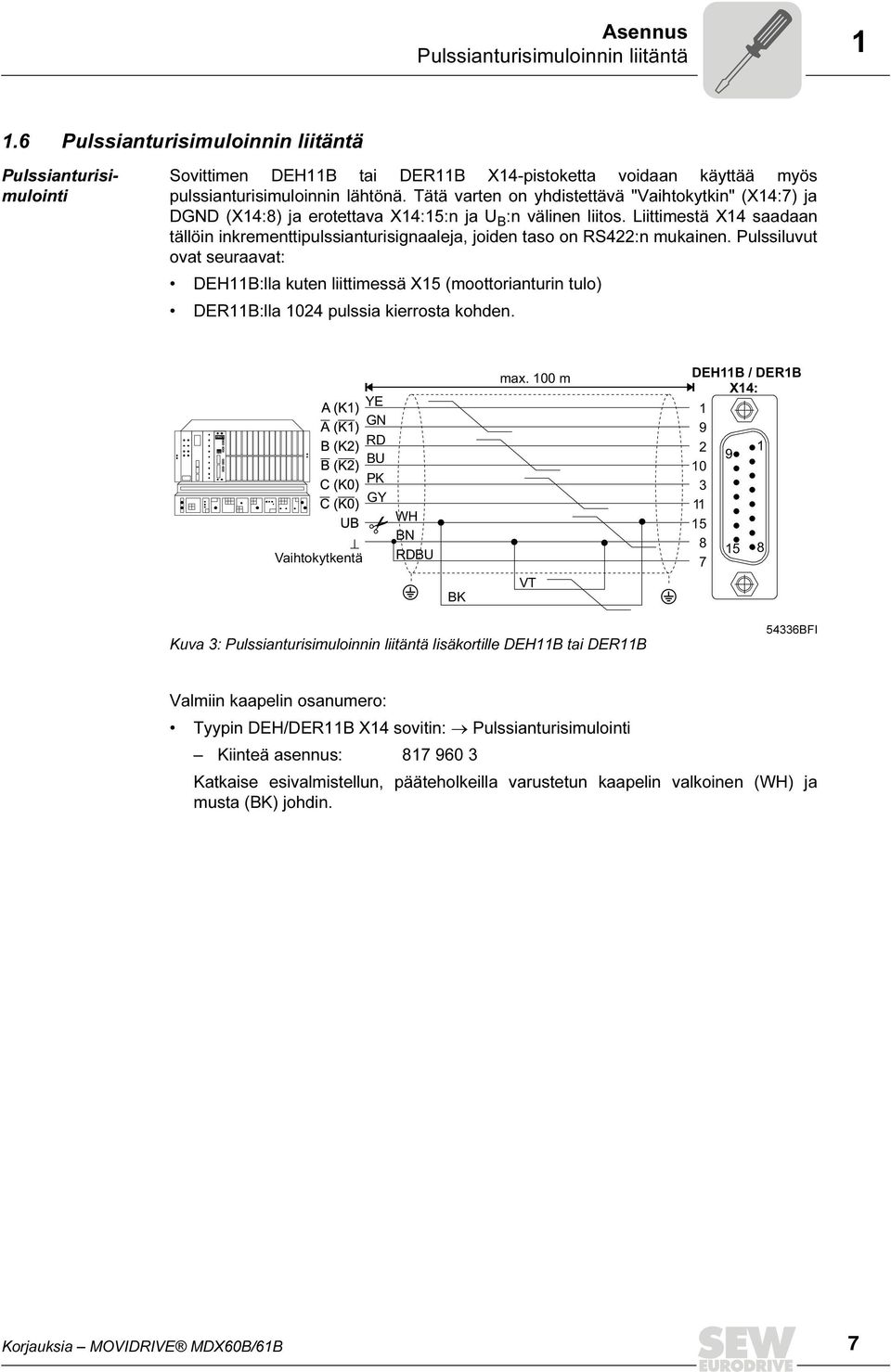

7 Asennus Pulssianturisimuloinnin liitäntä.6 Pulssianturisimuloinnin liitäntä Pulssianturisimulointi Sovittimen DEHB tai DERB X4-pistoketta voidaan käyttää myös pulssianturisimuloinnin lähtönä. Tätä varten on yhdistettävä "Vaihtokytkin" (X4:7) ja DGND (X4:8) ja erotettava X4:5:n ja U B :n välinen liitos. Liittimestä X4 saadaan tällöin inkrementtipulssianturisignaaleja, joiden taso on RS422:n mukainen. Pulssiluvut ovat seuraavat: DEHB:lla kuten liittimessä X5 (moottorianturin tulo) DERB:lla 024 pulssia kierrosta kohden. Vaihtokytkentä YE GN RD BU PK GY WH BN RDBU BK max. 00 m VT DEHB / DERB X4: Kuva 3: Pulssianturisimuloinnin liitäntä lisäkortille DEHB tai DERB 54336BFI Valmiin kaapelin osanumero: Tyypin DEH/DERB X4 sovitin: Pulssianturisimulointi Kiinteä asennus: Katkaise esivalmistellun, pääteholkeilla varustetun kaapelin valkoinen (WH) ja musta (BK) johdin. Korjauksia MOVIDRIVE MDX60B/6B 7

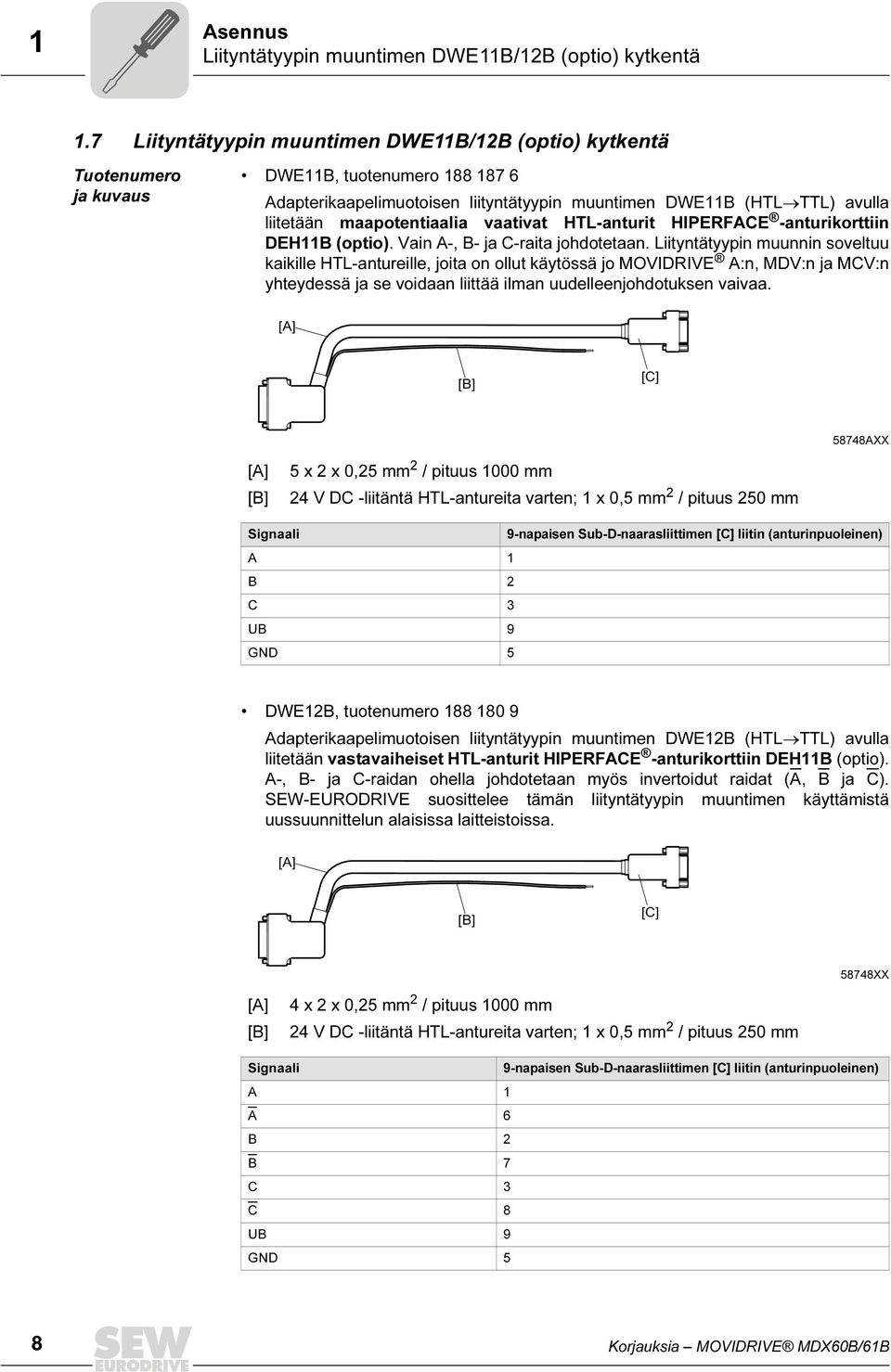

8 Asennus Liityntätyypin muuntimen DWEB/2B (optio) kytkentä.7 Liityntätyypin muuntimen DWEB/2B (optio) kytkentä Tuotenumero ja kuvaus DWEB, tuotenumero Adapterikaapelimuotoisen liityntätyypin muuntimen DWEB (HTL TTL) avulla liitetään maapotentiaalia vaativat HTL-anturit HIPERFACE -anturikorttiin DEHB (optio). Vain A-, B- ja C-raita johdotetaan. Liityntätyypin muunnin soveltuu kaikille HTL-antureille, joita on ollut käytössä jo MOVIDRIVE A:n, MDV:n ja MCV:n yhteydessä ja se voidaan liittää ilman uudelleenjohdotuksen vaivaa. [A] [B] [C] 58748AXX [A] [B] 5 x 2 x 0,25 mm 2 / pituus 000 mm 24 V DC -liitäntä HTL-antureita varten; x 0,5 mm 2 / pituus 250 mm Signaali 9-napaisen Sub-D-naarasliittimen [C] liitin (anturinpuoleinen) A B 2 C 3 UB 9 GND 5 DWE2B, tuotenumero Adapterikaapelimuotoisen liityntätyypin muuntimen DWE2B (HTL TTL) avulla liitetään vastavaiheiset HTL-anturit HIPERFACE -anturikorttiin DEHB (optio). A-, B- ja C-raidan ohella johdotetaan myös invertoidut raidat (A, B ja C). SEW-EURODRIVE suosittelee tämän liityntätyypin muuntimen käyttämistä uussuunnittelun alaisissa laitteistoissa. [A] [B] [C] 58748XX [A] [B] 4 x 2 x 0,25 mm 2 / pituus 000 mm 24 V DC -liitäntä HTL-antureita varten; x 0,5 mm 2 / pituus 250 mm Signaali 9-napaisen Sub-D-naarasliittimen [C] liitin (anturinpuoleinen) A A 6 B 2 B 7 C 3 C 8 UB 9 GND 5 8 Korjauksia MOVIDRIVE MDX60B/6B

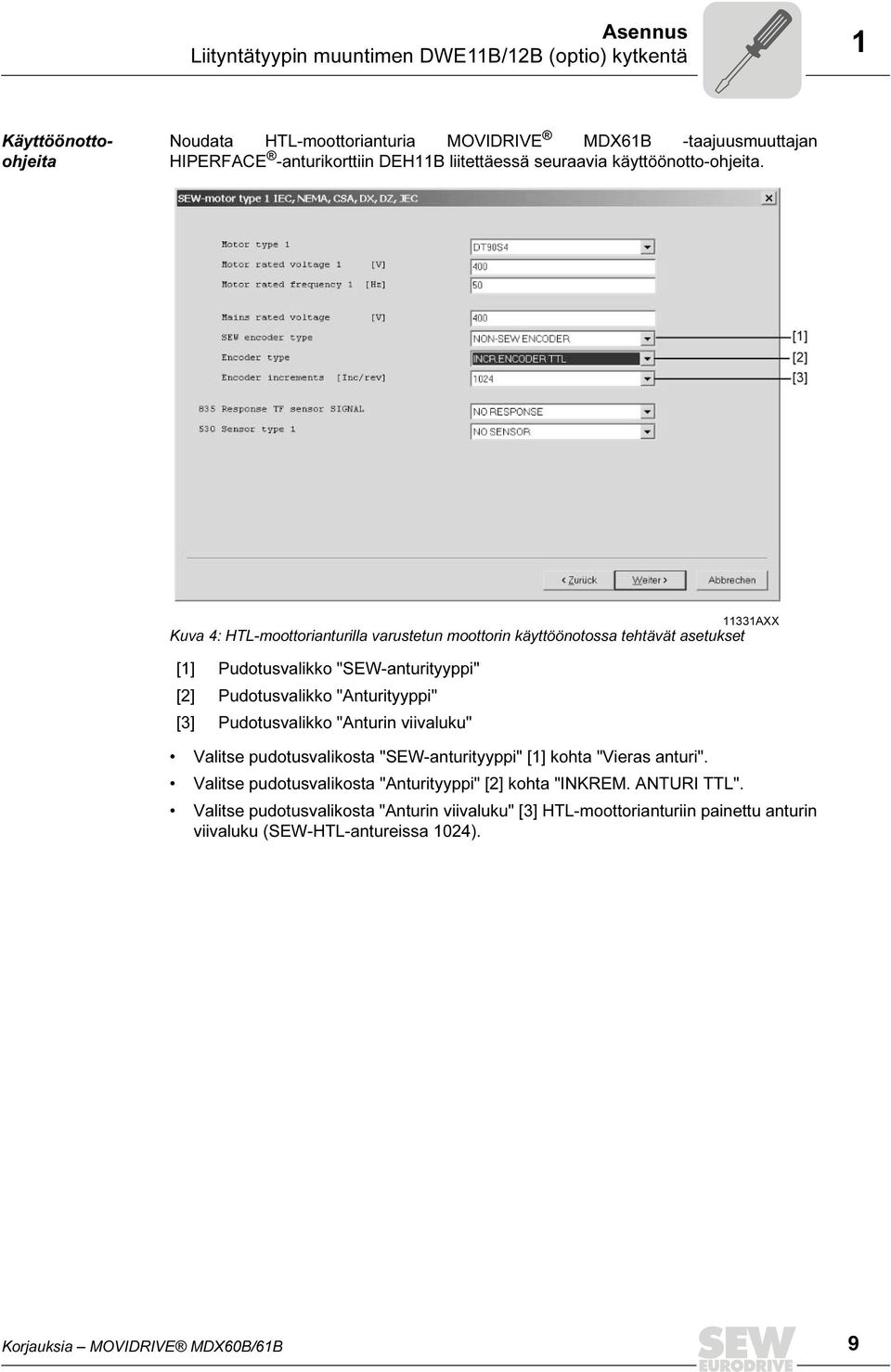

9 Asennus Liityntätyypin muuntimen DWEB/2B (optio) kytkentä Käyttöönottoohjeita Noudata HTL-moottorianturia MOVIDRIVE MDX6B -taajuusmuuttajan HIPERFACE -anturikorttiin DEHB liitettäessä seuraavia käyttöönotto-ohjeita. 33AXX Kuva 4: HTL-moottorianturilla varustetun moottorin käyttöönotossa tehtävät asetukset [] Pudotusvalikko "SEW-anturityyppi" [2] Pudotusvalikko "Anturityyppi" [3] Pudotusvalikko "Anturin viivaluku" Valitse pudotusvalikosta "SEW-anturityyppi" [] kohta "Vieras anturi". Valitse pudotusvalikosta "Anturityyppi" [2] kohta "INKREM. ANTURI TTL". Valitse pudotusvalikosta "Anturin viivaluku" [3] HTL-moottorianturiin painettu anturin viivaluku (SEW-HTL-antureissa 024). Korjauksia MOVIDRIVE MDX60B/6B 9
