SET/S2. Lietehälyttimen anturi KÄYTTÖ- JA ASENNUSOHJE

Koko: px
Aloita esitys sivulta:

Download "SET/S2. Lietehälyttimen anturi KÄYTTÖ- JA ASENNUSOHJE"

Transkriptio

1 Labkotec Oy Myllyhaantie PIRKKALA Puh Fax Internet: SET/S2 Lietehälyttimen anturi KÄYTTÖ- JA ASENNUSOHJE 1(4)

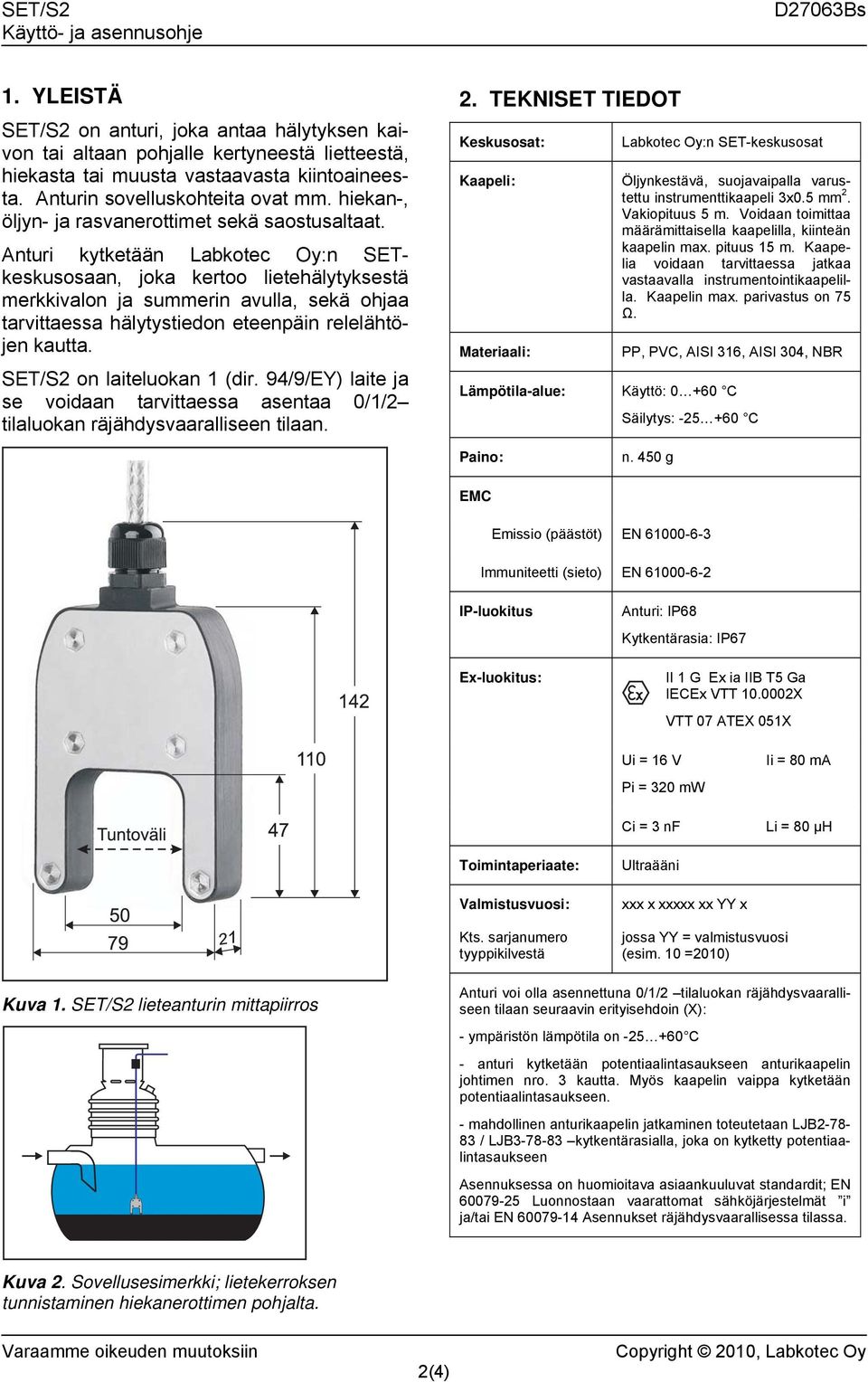

2 1. YLEISTÄ SET/S2 on anturi, joka antaa hälytyksen kaivon tai altaan pohjalle kertyneestä lietteestä, hiekasta tai muusta vastaavasta kiintoaineesta. Anturin sovelluskohteita ovat mm. hiekan-, öljyn- ja rasvanerottimet sekä saostusaltaat. Anturi kytketään Labkotec Oy:n SETkeskusosaan, joka kertoo lietehälytyksestä merkkivalon ja summerin avulla, sekä ohjaa tarvittaessa hälytystiedon eteenpäin relelähtöjen kautta. SET/S2 on laiteluokan 1 (dir. 94/9/EY) laite ja se voidaan tarvittaessa asentaa 0/1/2 tilaluokan räjähdysvaaralliseen tilaan. 2. TEKNISET TIEDOT Keskusosat: Kaapeli: Materiaali: Labkotec Oy:n SET-keskusosat Öljynkestävä, suojavaipalla varustettu instrumenttikaapeli 3x0.5 mm 2. Vakiopituus 5 m. Voidaan toimittaa määrämittaisella kaapelilla, kiinteän kaapelin max. pituus 15 m. Kaapelia voidaan tarvittaessa jatkaa vastaavalla instrumentointikaapelilla. Kaapelin max. parivastus on 75 Ω. PP, PVC, AISI 316, AISI 304, NBR Lämpötila-alue: Käyttö: C Säilytys: C Paino: n. 450 g EMC Emissio (päästöt) EN Immuniteetti (sieto) EN IP-luokitus Ex-luokitus: Anturi: IP68 Kytkentärasia: IP67 II 1 G Ex ia IIB T5 Ga IECEx VTT X VTT 07 ATEX 051X Ui = 16 V Pi = 320 mw Ci = 3 nf Ii = 80 ma Li = 80 μh Toimintaperiaate: Valmistusvuosi: Kts. sarjanumero tyyppikilvestä Ultraääni xxx x xxxxx xx YY x jossa YY = valmistusvuosi (esim. 10 =2010) Kuva 1. SET/S2 lieteanturin mittapiirros Anturi voi olla asennettuna 0/1/2 tilaluokan räjähdysvaaralliseen tilaan seuraavin erityisehdoin (X): - ympäristön lämpötila on C - anturi kytketään potentiaalintasaukseen anturikaapelin johtimen nro. 3 kautta. Myös kaapelin vaippa kytketään potentiaalintasaukseen. - mahdollinen anturikaapelin jatkaminen toteutetaan LJB / LJB kytkentärasialla, joka on kytketty potentiaalintasaukseen Asennuksessa on huomioitava asiaankuuluvat standardit; EN Luonnostaan vaarattomat sähköjärjestelmät i ja/tai EN Asennukset räjähdysvaarallisessa tilassa. Kuva 2. Sovellusesimerkki; lietekerroksen tunnistaminen hiekanerottimen pohjalta. 2(4)

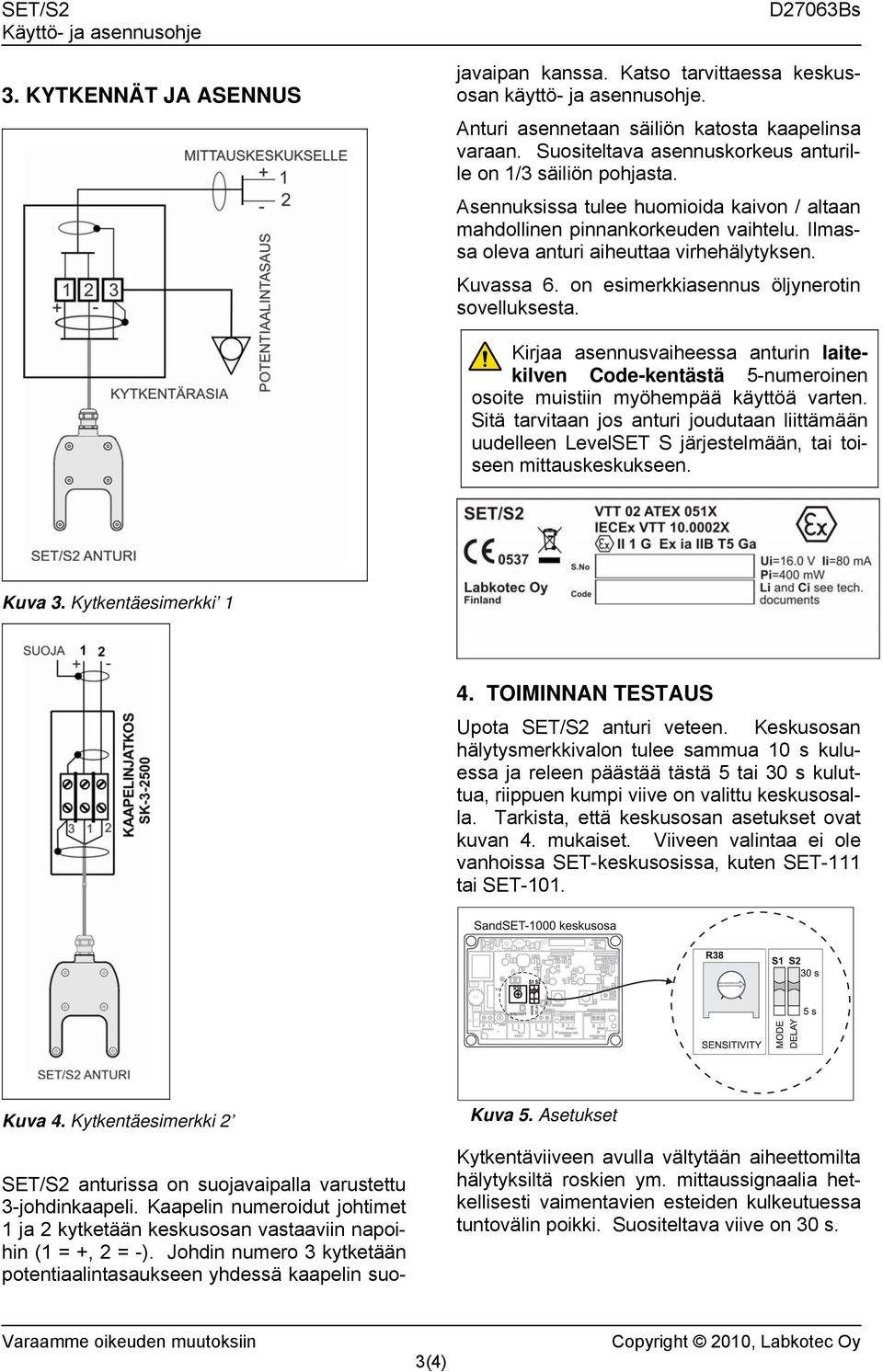

3 3. KYTKENNÄT JA ASENNUS SET/S2 anturissa on suojavaipalla varustettu 3-johdinkaapeli. Kaapelin numeroidut johtimet 1 ja 2 kytketään keskusosan vastaaviin napoihin (1 = +, 2 = -). Johdin numero 3 kytketään potentiaalintasaukseen yhdessä kaapelin suojavaipan kanssa. Katso tarvittaessa keskusosan käyttö- ja asennusohje. Anturi asennetaan säiliön katosta kaapelinsa varaan. Suositeltava asennuskorkeus anturille on 1/3 säiliön pohjasta. Asennuksissa tulee huomioida kaivon / altaan mahdollinen pinnankorkeuden vaihtelu. Ilmassa oleva anturi aiheuttaa virhehälytyksen. Kuvassa 6. on esimerkkiasennus öljynerotin sovelluksesta. Kirjaa asennusvaiheessa anturin laitekilven Code-kentästä 5-numeroinen osoite muistiin myöhempää käyttöä varten. Sitä tarvitaan jos anturi joudutaan liittämään uudelleen LevelSET S järjestelmään, tai toiseen mittauskeskukseen. Kuva 3. Kytkentäesimerkki 1 4. TOIMINNAN TESTAUS Upota SET/S2 anturi veteen. Keskusosan hälytysmerkkivalon tulee sammua 10 s kuluessa ja releen päästää tästä 5 tai 30 s kuluttua, riippuen kumpi viive on valittu keskusosalla. Tarkista, että keskusosan asetukset ovat kuvan 4. mukaiset. Viiveen valintaa ei ole vanhoissa SET-keskusosissa, kuten SET-111 tai SET-101. Kuva 4. Kytkentäesimerkki 2 Kuva 5. Asetukset Kytkentäviiveen avulla vältytään aiheettomilta hälytyksiltä roskien ym. mittaussignaalia hetkellisesti vaimentavien esteiden kulkeutuessa tuntovälin poikki. Suositeltava viive on 30 s. 3(4)

4 Upota anturi lietteeseen tai hiekkaan. Hälytysmerkkivalon tulee syttyä 10 s kuluessa ja releen päästää tämän jälkeen valitun viiveajan (5/30 s) kuluttua. Anturin ollessa ilmassa, tulee hälytyksen myös kytkeytyä päälle. HUOM! Mikäli anturin toimintaa testataan erillisessä vesiastiassa, tulee astiaan lasketun vesijohtoveden seistä n. 30 min. ennen testausta, jotta vältyttäisiin anturin pintaan kiinnittyvien ilmakuplien mahdollisesti aiheuttamalta virhehälytykseltä. Jos anturi ei toimi Varmistu, että laiteviasta kertova keskusosan FAULT merkkivalo on sammuneena. Mikäli merkkivalo palaa, korjaa virtapiirissä mahdollisesti oleva katkos tai oikosulku. Antureiden toiminta voidaan tarkistaa lisäksi mittaamalla niiden ottama virta yleismittarilla. Jos anturi on räjähdysvaarallisessa tilassa, tulee mittauksissa käytettävän yleismittarin olla Exiluokiteltu. Mittaa ensin jännite keskusosan liittimien numerot 1 ja 2 väliltä (kts. kuva 3.). Jännitteen tulee olla 10,5 12 V. Kytke ma-mittari anturipiiriin irrottamalla johdin numero 1 keskusosasta. Virta-arvon tulee asettua n. 10 s kuluessa seuraavasti: Anturi ilmassa Anturi lietteessä Anturi vedessä ma ma 6 7 ma (hälytys päällä) (hälytys päällä) (hälytys ei päällä) Huomioi viive hälytyksen päälle- ja poiskytkeytymisessä. 5. HUOLTO JA KORJAUS Anturi on puhdistettava ja testattava aina lietteen varastotilan tyhjennyksen ja vuosihuoltojen yhteydessä. Puhdistuksessa voidaan käyttää tarvittaessa mietoa pesuainetta (esim. astianpesuaine) ja pesuharjaa. Huolto-, tarkastus- ja korjaustoimien yhteydessä tulee noudattaa Ex-laitteiden tarkastusta ja huoltoa käsittelevien standardien IEC ja IEC ohjeita. Kuva 6. Anturin esimerkkiasennus öljynerottimeen 4(4)
