1 VARIMOT -variaattori ja lisävarusteet Painos 08/2000 Käyttöohje X / FI

2 SEW-EURODRIVE

3 1 Tärkeää tietää Turvallisuus VARIMOTin rakenne VARIMOT -variaattorin rakenne Tyyppimerkintä VARIMOTin lisävarustevaihtoehdot Asennus Ennen aloittamista Valmistelut VARIMOTin asennus Toisiopuolen osien asennus... 9 I 0 5 Käyttöönotto VARIMOTin käyttöönotto Lisävarusteiden asennus ja säätö EF- ja EFPA-säätölaitteiden asennus ja säätö IG:n, FL:n ja DA:n asennus, liitäntä ja säätö Tarkistus ja huolto Tarkistus- ja huoltovälit Ennen aloittamista VARIMOTin tarkistus- ja huoltotyöt EF- ja EFPA-säätökarojen uudelleenvoitelu Käyttö ja huolto VARIMOT -variaattorin häiriöt Lisävarusteiden häiriöt Käyttöohje VARIMOT -variaattori 3

4 1 Tärkeää tietää 1 Tärkeää tietää Turvallisuusohjeita ja varoituksia Noudata ehdottomasti tässä mainittuja turvallisuusohjeita ja varoituksia! Sähkövirran aiheuttama vaara. Mahdolliset seuraukset: kuolema tai erittäin vakava loukkaantuminen. Mekaaninen vaara. Mahdolliset seuraukset: kuolema tai erittäin vakava loukkaantuminen. Vaarallinen tilanne. Mahdolliset seuraukset: lievä tai vähäinen loukkaantuminen. Vahingollinen tilanne. Mahdolliset seuraukset: laitteen ja ympäristön vaurioituminen. Käyttöohjeita ja hyödyllistä tietoa. Käyttöohjeen noudattaminen on edellytyksenä laitteen häiriöttömälle toiminnalle ja mahdollisten takuuehtojen täyttymiselle. Lue käyttöohje huolellisesti, ennen kuin aloitat työskentelyn laitteella! Käyttöohje sisältää tärkeitä huolto-ohjeita; säilytä käyttöohje sen vuoksi laitteen läheisyydessä. Hävittäminen (Noudata voimassa olevia määräyksiä): Hävitä kotelon osat, akselit sekä vaihteen vierintälaakerit teräsromuna. Sama koskee myös valuraudasta valmistettuja osia, ellei niille ole järjestetty erillistä keräystä. Painoksen 2/95 jälkeiset muutokset on merkitty reunassa olevalla harmaalla palkilla. 4 Käyttöohje VARIMOT -variaattori

5 Turvallisuus 2 2 Turvallisuus Huomautuksia Nämä turvallisuusohjeet koskevat variaattoreita. Variaattoriyhdistelmiä käytettäessä on noudatettava lisäksi vaihteiden ja moottoreiden käyttöohjeissa olevia turvallisuusohjeita. Huomioi myös tämän käyttöohjeen yksittäisissä luvuissa olevat täydentävät turvallisuusohjeet. Yleistä Ainoastaan valtuutettu ammattihenkilöstö saa tehdä kuljetus-, varastointi-, asennus-, liitäntä-, käyttöönotto-, huolto- ja kunnossapitotöitä noudattaen ehdottomasti asianomaisia täydellisiä käyttöohjeita ja kytkentäkaavioita vaihteen / vaihdemoottorin varoitus- ja turvallisuuskilpiä laitoskohtaisia määräyksiä ja vaatimuksia kansallisia ja paikallisia turvallisuus- ja varomääräyksiä Vakavia henkilö- ja esinevahinkoja voivat aiheuttaa asiaton käyttö virheellinen asennus tai käyttö vaadittavien suojusten tai kotelon luvaton poistaminen Käytön aikana ja sen jälkeen moottoreissa ja variaattoriyhdistelmissä on jännitteellisiä ja liikkuvia osia sekä mahdollisesti kuumia pintoja. Määräystenmukainen käyttö Nämä variaattoriyhdistelmät / variaattorikäytöt on tarkoitettu ammattikäyttöön. Ne vastaavat voimassa olevia normeja ja määräyksiä. Tekniset tiedot sekä tiedot sallituista olosuhteista löytyvät tyyppikilvestä sekä laitteen dokumentaatiosta. Kaikkia tietoja on ehdottomasti noudatettava! Kuljetus ja varastointi Tarkista tuote heti toimituksen jälkeen mahdollisten kuljetusvaurioiden varalta. Ilmoita vaurioista välittömästi kuljetusyritykselle. Laitetta ei saa tässä tapauksessa ottaa käyttöön. Kiristä kiinniruuvatut nostosilmukat hyvin. Ne on mitoitettu ainoastaan vaihdemoottorin / vaihteen painon mukaan, eikä niihin saa liittää ylimääräisiä kuormia. Käytä tarvittaessa sopivia riittävästi mitoitettuja kuljetusvälineitä. Poista kuljetusvarmistimet ennen käyttöönottoa. Käyttöohje VARIMOT -variaattori 5

6 3 VARIMOT -variaattorin rakenne 3 VARIMOTin rakenne 3.1 VARIMOT -variaattorin rakenne Kuva 1: Rakenne, VARIMOT 50018AXX 1 Toisioakseli, täydellinen 3 Levy 4 Säätölevy 5 Kotelon kansi 6 Ensiölevy 7 Neulalaakeri 8 Kotelo 9 Holkkiakseli, täydellinen 10 Kitkarengas 3.2 Tyyppimerkintä Esimerkki DF 26 DT 90L 4 TF Lämpötila-anturi Moottorin napaluku Moottorin rakennekoko Moottorin tyyppisarja VARIMOT -variaattorin rakennekoko VARIMOT -variaattorin rakennesarja Laippakiinnitys 03829ADE 6 Käyttöohje VARIMOT -variaattori

7 VARIMOTin lisävarustevaihtoehdot VARIMOTin lisävarustevaihtoehdot FL DA Kuva 2: VARIMOTin lisävarustevaihtoehdot 50032AXX 1 Säätölaite vapaalla akselin päällä NV 2 Säätölaite käsipyörällä ja asennonosoittimella HS 3 Säätölaite käsipyörällä H (vakiomalli) 4 Säätölaite ketjupyörällä K 5 Sähkömekaaninen kaukosäätölaite EF ja EFPA (asennon kaukonäytöllä) 6 Pulssianturi IG analogisella / digitaalisella pyörimisnopeuden kaukonäytöllä FL/DA Käyttöohje VARIMOT -variaattori 7

8 4 Ennen aloittamista 4 Asennus 4.1 Ennen aloittamista Käytön saa asentaa vain, kun käytön tyyppikilven tiedot ovat syöttävän sähköverkon mukaiset käyttölaite on vahingoittumaton (ei kuljetus- tai varastointivaurioita) seuraavien ehtojen täyttyminen on varmistettu: ympäristönlämpötilaon0 C C, ympäristössä ei ole öljyjä, happoja, kaasuja, höyryjä, säteilyä jne. kotelointiluokka (IP) vastaa ympäristön olosuhteita 4.2 Valmistelut Variaattorit Toisioakselit ja laippojen pinnat on puhdistettava perusteellisesti korroosionestoaineesta, liasta tai muista vastaavista aineista (käytä sopivaa liuotetta). Liuotetta ei saa päästää akselitiivisteiden tiivistehuuliin, muuten materiaali vaurioituu! Huomaa: Jos varastointiaika on 1 vuosi, laakerien rasvan käyttöikä lyhenee. 4.3 VARIMOTin asennus Variaattoriyhdistelmän saa pystyttää / asentaa ainoastaan tasaiselle 1), värähtelyjä vaimentavalle ja vääntymättömälle alustalle. Rungon jalkoja ja asennuslaippoja ei saa tällöin jännittää toisiaan vasten. Huomaa: HS-varustettu (käsipyörä asennonosoittimineen) VARIMOT on asennettava siten, että säätökara on vaakasuorassa asennossa; muuten asennonosoitin ei toimi. Ilmanvaihtoventtiilien luo on taattava esteetön pääsy! Alimpana sijaitsevan kondenssivesireiän muovitulppa on poistettava ennen käyttöä (korroosion vaara!) Kohdista moottori ja työkone huolellisesti, jotta toisioakselit eivät kuormitu liikaa (noudata sallittuja säteis- ja aksiaalivoimia!) Vältä akselin päähän kohdistuvia sysäyksiä ja iskuja. Suojaa pystyasennossa toimivat moottorit, ettei sisään pääse epäpuhtauksia tai nestettä! (Suojakatto C) Asennus kosteisiin tiloihin tai ulos Varmista jäähdytysilman esteetön kulku, ja että muiden laitteiden lämmintä poistoilmaa ei imetä. Kosteissa tiloissa tai ulkona tapahtuvaa käyttöä varten VARIMOT -vaihteita on saatavissa korroosiosuojattuina malleina (B-malli). Mahdolliset maalivauriot on korjattava. Sivele kaapelien holkkitiivisteiden ja peitetulppien kierteet tiivistysaineella ja kiristä hyvin, sivele vielä uudelleen kiristämisen jälkeen. Tiivistä kaapelin läpiviennit hyvin. Puhdista liitäntäkoteloiden ja liitäntäkoteloiden kansien tiivistyspinnat huolellisesti ennen uudelleen asentamista. Vaihda haurastuneet tiivisteet uusiin! 1) Laippakiinnityksessä tasaisuuden sallittu maksimivirhe (DIN ISO 1101:n mukaan): kun laippa on mm, maksimivirhe on 0,2 0,5 mm 8 Käyttöohje VARIMOT -variaattori

9 Toisiopuolen osien asennus 4 Vaihteen maalaus Jos käyttölaite maalataan tai maalausta korjataan, on ilmanvaihtoventtiili ja akselitiivisteet teipattava huolellisesti. Irrota teipit maalauksen jälkeen. Tarvittavat työkalut ja apuvälineet Hylsy- ja kiintoavainsarja Asennustyökalu Toisiopuolen osien kiinnitystarvikkeet Toleranssit asennuksessa Akselinpää Läpimittatoleranssit DIN 748:n mukaan ISO k6 ulokeakseleilla d, d 1 50 mm ISO k7 ulokeakseleilla d, d 1 >50mm Keskiöreikä DIN 332:n mukaan, muoto DR. Laippa Ohjausolakkeen toleranssi DIN 42948:n mukaan ISO j6 kun b mm ISO h6 kun b 1 >230mm 4.4 Toisiopuolen osien asennus Kuvassa 3 on esimerkki asennustyökalusta, jota käytetään esimerkiksi ketjupyörän asentamiseen variaattorin akselin päähän. Asennustyökalussa ei välttämättä tarvita aksiaalilaakeria. variaattorin akselinpää aksiaalilaakeri ketjupyörän napa Kuva 3: Esimerkki asennustyökalusta 03371ADE Käyttöohje VARIMOT -variaattori 9

10 4 Toisiopuolen osien asennus Kuva 4 näyttää hammas- tai ketjupyörän oikean asennustavan 2, joka pienentää säteisvoiman aiheuttamaa rasitusta. 1 napa napa F X1 2 F X1 X X 1 X 1 väärin oikein Kuva 4: Hammas- tai ketjupyörän oikea asennus 03369ADE Asenna ensiö- ja toisiopuolen osat ainoastaan vetämällä akselin päässä olevasta kierrereiästä, katso kuva 3.). Hihnapyöriä, kytkimiä jne. ei saa missään tapauksessa pakottaa akselille vasaralla lyömällä (laakerit, kotelo ja akseli vaurioituvat!). Kiristä mahdollinen ketju tai hihna valmistajan suosituksen mukaisesti. Asennettujen osien tulee olla tasapainotettuja eivätkä ne saa aiheuttaa liian suuria säteis- tai aksiaalivoimia (katso kuva 4) Ohje: Voit helpottaa asennusta sivelemällä asennettavaan osaan asennuspastaa tai lämmittämällä sitä lyhyen aikaa ( C:seen). Kytkinten asennus Kytkinten asennuksessa tulee kytkinvalmistajan tietojen mukaan tarkistaa: a) maksimi- ja minimivälys b) akselien samankeskisyys c) akselin yhdensuuntaisuus a) b) c) Kuva AXX Ensiö- ja toisiopuolen osat, kuten hihnapyörät ja kytkimet, tulee peittää riittävän vahvalla kosketussuojalla! 10 Käyttöohje VARIMOT -variaattori

11 VARIMOTin käyttöönotto 5 5 Käyttöönotto 5.1 VARIMOTin käyttöönotto Tarkista oikea pyörimissuunta kytkemättömässä tilassa (huomioi pyöritettäessä mahdolliset epätavalliset äänet). Varmista akselikiilan kiinnipysyminen ilman toisio-osia tehtävässä koekäytössä. Älä ota valvonta- ja suojalaitteita pois käytöstä koekäytön ajaksi. Jos laitteessa esiintyy normaalista poikkeavia ilmiöitä (esim. ylikuumeneminen, ääni, tärinä), tulee se harkinnan mukaan kytkeä pois päältä. Määritä syy ja ota tarvittaessa yhteyttä SEW-huoltopalveluun. Käyttöohje VARIMOT -variaattori 11

12 6 EF- ja EFPA-säätölaitteiden asennus ja säätö 6 Lisävarusteiden asennus ja säätö Varmista akselikiilan kiinnipysyminen ilman toisio-osia tehtävässä koekäytössä. Älä ota valvonta- ja suojalaitteita pois käytöstä koekäytön ajaksi. 6.1 EF- ja EFPA-säätölaitteiden asennus ja säätö Sähkömekaaninen pyörimisnopeuden kaukosäätölaite EF, EFPA Sähkömekaaniseen pyörimisnopeuden kaukosäätölaitteeseen kuuluu säätömoottori, jota täydentää asennon kaukonäyttö mallissa EFPA. Näyttö voidaan asentaa kytkentäkaappiin. Kuormitusvaihteluista aiheutuvat pyörimisnopeuden muutokset eivät näy näytöllä. Ohje: Sähkömekaaninen kaukosäätölaite EF on suunniteltu jaksottaiseen käyttöön: ED = 40 % ja kytkentätiheys enintään 20 kertaa tunnissa. Se ei sovellu automaattiseen säätöön. EF:n ja EFPA:n säätömoottorin liittäminen 1. Avaa säätömoottorin kytkentäkotelon kansi (1) 2. Tee laitteen sähköliitäntä mukana seuraavaa kytkentäkaaviota noudattaen tyyppikilven tietoja noudattaen 3. a) Rajoita haluttaessa pyörimisnopeusaluetta (katso luku "Pyörimisnopeusalueen rajoittaminen, EF ja EFPA" sivulla 13), muussa tapauksessa sulje kotelon kansi b) Mallissa EFPA, liitä näyttö noudattaen mukana seuraavaa kytkentäkaaviota (luku "EFPA-näytön liittäminen ja säätö" sivulla 13) AXX Kuva 6: EF:n ja EFPA:n säätömoottorin liittäminen 12 Käyttöohje VARIMOT -variaattori

13 EF- ja EFPA-säätölaitteiden asennus ja säätö 6 EFPA-näytön liittäminen ja säätö Sähkömekaanisen pyörimisnopeuden säädön kaukonäyttö edellyttää variaattoriyhdistelmää, jossa on EFPA. 1. Kytke laite mukana seuraavaa kytkentäkaaviota noudattaen 2. Säädä variaattori halutulle miniminopeudelle 3. Säädä näyttöä säätöruuvilla MIN: VARIMOT -koko D16 D36: 20 %:iin VARIMOT -koko D46: 25 %:iin 4. Säädä variaattori halutulle maksiminopeudelle Säädä näyttöä säätöruuvilla MAX 100 %:iin SL MIN 220V MAX Pyörimisnopeusalueen rajoittaminen, EF ja EFPA 03854AXX Kuva 7: Näytönsäätöruuvien ja liittimien sijainti Rajakatkaisijoiden käyttönokat on säädetty tehtaalla siten, että VARIMOT -yhdistelmän koko nopeusalue on käytössä. Aluetta voidaan kuitenkin rajoittaa seuraavasti (kuva 8): Rajoita säätöaluetta ainoastaan rajakatkaisijoiden avulla älä aja mekaanista vastetta vasten (laite vaurioituu)! 1. Avaa säätömoottorin kytkentäkotelon kansi (1) 2. Säädä VARIMOT halutulle nopeuden ylä rajalle (asteikko 100 = maksiminopeus) 3. a) ylempi käyttönokka (3): löysää ruuvimeisselillä kierrä vasemmalle kytkentäpisteeseen asti AXX Kuva 8: Säätönokkien sijainti ja kuvaus Käyttöohje VARIMOT -variaattori 13

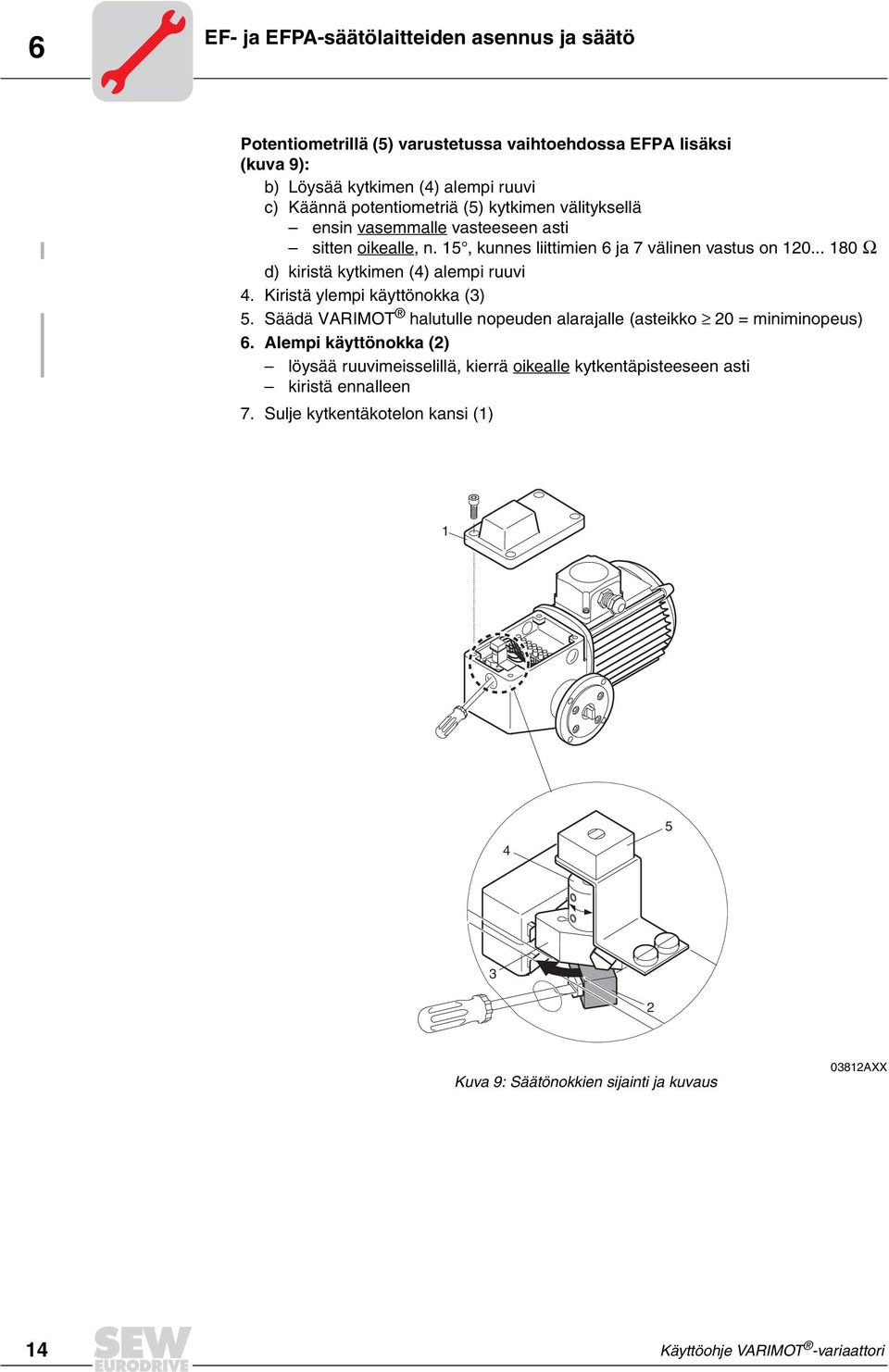

14 6 EF- ja EFPA-säätölaitteiden asennus ja säätö Potentiometrillä (5) varustetussa vaihtoehdossa EFPA lisäksi (kuva 9): b) Löysää kytkimen (4) alempi ruuvi c) Käännä potentiometriä (5) kytkimen välityksellä ensin vasemmalle vasteeseen asti sitten oikealle, n. 15, kunnes liittimien 6 ja 7 välinen vastus on Ω d) kiristä kytkimen (4) alempi ruuvi 4. Kiristä ylempi käyttönokka (3) 5. Säädä VARIMOT halutulle nopeuden alarajalle (asteikko 20 = miniminopeus) 6. Alempi käyttönokka (2) löysää ruuvimeisselillä, kierrä oikealle kytkentäpisteeseen asti kiristä ennalleen 7. Sulje kytkentäkotelon kansi (1) Kuva 9: Säätönokkien sijainti ja kuvaus 03812AXX 14 Käyttöohje VARIMOT -variaattori

15 IG:n, FL:n ja DA:n asennus, liitäntä ja säätö IG:n, FL:n ja DA:n asennus, liitäntä ja säätö Erilaiset lisävarustelut Erilaiset lisävarustelut ovat mahdollisia: 1. IG: Ainoastaan pulssianturi IG ilman FL- tai DA-näyttölaitetta. 2. FL: Pulssianturi IG ja analoginen pyörimisnopeuden kaukonäyttö FL. 3. DA: Pulssianturi IG ja digitaalinen pyörimisnopeuden kaukonäyttö DA. 4. IGV: Kierre M16 x 1 variaattorin rungossa pulssianturia varten. Pulssianturin IG asennus Irrallisena toimitettu pulssianturi IG asennetaan seuraavasti: 1. Ruuvaa pulssianturi (30) kiinni vaihdekotelon kierteeseen, kunnes se koskettaa painelevyä (31) 2. Kierrä pulssianturia kaksi kierrosta takaisin päin, jolloin etäisyys = 2 mm 3. Varmista pulssianturi vastamutterilla 4. Ellei näyttö toimi, korjaa tuloherkkyyttä: Suurenna tai pienennä pulssianturin ja painelevyn välistä etäisyyttä mm Kuva 10: Pulssianturi IG 02415AXX Käyttöohje VARIMOT -variaattori 15

16 6 IG:n, FL:n ja DA:n asennus, liitäntä ja säätö Kosketukseton analoginen pyörimisnopeuden kaukonäyttölaite FL FL:n liittäminen ja säätö Pulssianturi IG Analoginen näyttölaite (asteikko 0% %) Verkkoliitäntä 230 V, Hz Anturin liitäntä kaksinapaisella suojatulla kaapelilla Analogisen pyörimisnopeuden kaukonäyttölaitteen FL liittäminen VARIMOT -variaattorin IG-pulssianturiin. 1. Johdota näyttölaite huolehtien erikoisesti suojamaadoituksesta (liitin M) 2. Aja variaattori maksiminopeuteen 3. Säädä osoitus laitteen takapuolella olevilla säätöruuveilla Grob (karkea) ja Fein (hieno) 100 %:iin. Pulssianturi (IG) V M GBS S GROB FEIN Kuva 11: Analogisen pyörimisnopeuden kaukonäyttölaitteen FL kytkentä ja säätö 03709AXX 16 Käyttöohje VARIMOT -variaattori

17 IG:n, FL:n ja DA:n asennus, liitäntä ja säätö 6 Kosketukseton digitaalinen pyörimisnopeuden kaukonäyttölaite DA Pulssianturi IG Digitaalinen näyttölaite Verkkoliitäntä 230 V, Hz Tehonotto n. 4,2 VA Anturin liitäntä kaksinapaisella suojatulla kaapelilla DA:n liittäminen ja säätö Digitaalinen pyörimisnopeuden kaukonäyttölaite DA liitetään IG-pulssianturiin (kuva 12 ja kuva 13): 1. Johdota näyttölaite (kuva 12) 2. Huolehdi asianmukaisesta maadoituksesta (liitin 1) 3. Aseta mittausaika (kuva 13, sekä luku "Asettelutiedot, DA" sivulla 18) laske kaavan mukaan tiedot taulukon 1 mukaan sivulla Säädä tuloherkkyys (kuva 13): Käännä tuloherkkyyspotentiometriä myötäpäivään, kunnes pulssivalvonnan merkkivalo syttyy Pulssianturi (IG) Apujännite V Silta V Silta 7.9 ja 8.10 Kuva 12: Digitaalisen pyörimisnopeuden kaukonäyttölaitteen DA kytkentä 03838ADE Aika-akseli [s] x10 x1 Pulssiluvun kerroin Pulssivalvonta Desimaalipilkun asetus Tuloherkkyys 03708ADE Kuva 13: Digitaalisen pyörimisnopeuden kaukonäyttölaitteen DA säätö Käyttöohje VARIMOT -variaattori 17

18 6 IG:n, FL:n ja DA:n asennus, liitäntä ja säätö Asettelutiedot, DA Näytön tarkkuus: 1 viimeistä numeroa Mittausaika (perustuu kvartsikiteeseen): etulevyn irrottamisen jälkeen aseteltavissa dekadeittain 0,001 s:n portain alueella 0, ,999 s; suositeltava mittausaika: 0,5...2 s Pulssiluvun kerroin: etulevyn irrottamisen jälkeen aseteltavissa dekadeittain alueella Desimaalipilkun asetus: etulevyn irrottamisen jälkeen DIP-kytkimellä Mittausajan laskeminen: Mittausaika = A n k z f A = haluttu 4-numeroinen näyttö variaattorin maksiminopeudella, desimaalipilkkua ei huomioida n = variaattorin maksiminopeus (taulukosta 1) k = pulssiluvun kerroin 1 z = pulssia / kierros (taulukosta 1) f = laskentakerroin (50 Hz:llä = 1, 60 Hz:llä = 1,2) VARIMOT tyyppi / koko D 16 z= pulssia / kierros n= variaattorin sisäinen maksiminopeus [min -1 ] 2-napainen 4-napainen 6-napainen 8-napainen D D D Taulukko 1: DA:n z- ja n-arvot Laskentaesimerkit, DA Esimerkki 1 Esimerkki 2 Variaattori R103R72D36DADV112M4 R103R72D36DADVDV112M4 Tiedot Toisiopyörimisnopeus n a = 1,5...7,5 Pulssia / kierros z = 6 (taulukko 1) Variaattorin maks.pyörimisnopeus n = 1675 min -1 (taulukko 1) Toisiopyörimisnopeus n a = 1,5...7,5 Pulssia / kierros z = 6 (taulukko 1) Variaattorin maks.pyörimisnopeus n = 1675 min -1 (taulukko 1) Haluttu näyttö Toisiopyörimisnopeus A = 1,500 7,500 min -1 Kuljettimen nopeus A = 0,5...2,5 m/min 60 A n k z f kun k= = 44, 78s = 14, 925s Suositeltava mittausaika Laskenta uudella pulssiluvun kertoimella k 0, s (maks. 9,999 s) k = 50 k = 10 Mittausaika = = 0, 896s Mittausaika = = 1493s, Laitteen asettelu Mittausaika: [0] [8] [9] [6] Pulssiluvun kerroin: [5] [0] Desimaalipilkun asetus: 1 Mittausaika: [1] [4] [9] [3] Pulssiluvun kerroin: [1] [0] Desimaalipilkun asetus: 1 18 Käyttöohje VARIMOT -variaattori

19 Tarkistus- ja huoltovälit 7 7 Tarkistus ja huolto 7.1 Tarkistus- ja huoltovälit Laite / osa Aikaväli Mitä on tehtävä? -> Luku VARIMOT EF, EFPA käyttötunnin välein, vähintään puolivuosittain säätökerran välein, vähintään puolivuosittain Tarkista välys (kitkarenkaan kuluminen) Tarkista säätökara vaihda tarvittaessa voitele muuten katso "Välyksen tarkistus" sivulla 19 katso "EF- ja EFPA-säätökarojen uudelleenvoitelu" sivulla Ennen aloittamista Tarvittavat työkalut ja apuvälineet kiinto-, silmukka- ja hylsyavainsarja Vasara Tuurna tai lävistin Käsivipupuristin Voiteluaine "Never Seeze normal" Moottori on kytkettävä jännitteettömäksi ennen yksikön avaamista ja varmistettava tahattomalta uudelleenkäynnistymiseltä! 7.3 VARIMOTin tarkistus- ja huoltotyöt Välyksen tarkistus Kitkarenkaan kulumisen vuoksi toisioakselin välys suurenee. Välys voidaan tarkistaa seuraavasti: 1. Irrota käyttömoottorin tuulettimen suojus. 2. Säädä toisiopuolen välityssuhteeksi 1:1 (suunnilleen kohtaan 80 asteikkokilvellä) 3. Tarkista välys toisioakselin ollessa paikallaan moottorin tuulettimen siivestä 4. Jos välys on yli 45, tarkista kitkarengas (katso "Kitkarenkaan tarkistus" sivulla 20) Käyttöohje VARIMOT -variaattori 19

20 7 VARIMOTin tarkistus- ja huoltotyöt Kitkarenkaan tarkistus 1. Irrota kaikki kiinnitysruuvit (2) 2. Pura yksikkö, kotelon kansi ja kotelo erikseen 3. Tarkista kitkarengas: jos viistettä on havaittavissa: kitkarengas on kunnossa jos kitkarengas on vaurioitunut tai viiste on kulunut: vaihda kitkarengas uusi neu Kitkarenkaan Reibringprofilprofiili Kulumiskorkeus Verschleißhöhe loppuunkäytetty abgenutzt 03830ADE Kuva 14: Kitkarenkaan tarkistus Kitkarenkaan vaihto 1. Vedä koko holkkiakseli (9) irti kotelosta (8) 2. Irrota kitkarengas (10) holkkiakselista vasaran ja tuurnan / lävistimen avulla 3. Aseta uusi kitkarengas puhtaalle tasaiselle alustalle 4. Aseta holkkiakseliyhdistelmä kitkarenkaalle keskitä kitkarenkaan olakkeen yläpuolelle 5. Paina kevyesti puristamalla holkkiakseli ja kitkarengas yhteen vasteeseen asti (käytä tarvittaessa käsivipupuristinta) 6. Voitele neulalaakeri (7) vierintälaakerirasvalla AXX Kuva 15: Kitkarenkaan tarkistus ja vaihto 7. Puhdista kitkapinnat: kitkarengas kuivalla paperilla tai liinalla ensiölevystä (6) rasvaa liuottavalla puhdistusaineella 8. Työnnä holkkiakseliyhdistelmä kitkarenkaineen koteloon kierrä, kunnes nokat ovat kohdallaan (älä kierrä enää tämän jälkeen) 9. Ohjaa kotelo ja kotelon kansi varovasti yhteen ja ruuvaa tasaisesti kiinni 10. Tarkista toisioakselin välys oikein: pieni välys havaittavissa 11. Käynnistä variaattoriyhdistelmä: tutki hitaasti koko pyörimisnopeusalue läpi oikein: käyttö toimii äänettömästi eikä tärise AXX Kuva 16: Kitkarenkaan tarkistus ja vaihto 20 Käyttöohje VARIMOT -variaattori

21 EF- ja EFPA-säätökarojen uudelleenvoitelu EF- ja EFPA-säätökarojen uudelleenvoitelu 1. Irrota säätömoottori (11) ja välilaippa (12) 2. Ruuvaa säätökara (13) irti yksiköstä kiertämällä myötäpäivään 3. Voitele säätökara hyvin tarttuvalla voiteluaineella, esim. "Never Seeze normal" 4. Kokoa päinvastaisessa järjestyksessä Kuva 17: Säätökaran uudelleenvoitelu, EF ja EFPA 50021AXX Käyttöohje VARIMOT -variaattori 21

22 8 VARIMOT -variaattorin häiriöt 8 Käyttö ja huolto Kun otat yhteyttä huoltopalveluumme, pyydämme sinua ilmoittamaan seuraavat tiedot: tyyppikilven tiedot häiriön tyyppi ja laajuus häiriön ajankohta ja muut olosuhteet omat oletuksesi häiriön syystä 8.1 VARIMOT -variaattorin häiriöt Häiriö Mahdollinen syy Toimenpide Käyttölaite luistaa Variaattori ylikuumenee Kitkarengas on kulunut Kitkarengas tai säätölevyn kitkapinnat ovat likaisia Ylikuormitus Ylikuormitus Vaihda kitkarengas (luku "Välyksen tarkistus" sivulla 19) Puhdista likaantunut osa: kitkarengas kuivalla liinalla tai paperilla ensiölevy liuottimella tms. Tarkista tehonkulutus ja vähennä nimellisarvon mukaiseksi Ks. yllä Ohje: Kotelon lämpötila voi nousta 70 C:seen asti ilman ongelmia Käyttölaite on liian äänekäs Moottorin nimellisteho ei siirry Ympäristön lämpötila on liian korkea tai sitä ei ole huomioitu suunnittelussa Kitkarengas on vaurioitunut Ohje: Vaurioita voi esiintyä esim. yksikön lyhytaikaisen jumittumisen jälkeen yksikön iskukuormituksen johdosta Nopeudensäätöalue on liian pieni Pienennä kuormitusta luettelon ilmoittaman ft-kertoimen verran 1. Poista syy 2. Vaihda kitkarengas (luku "Kitkarenkaan vaihto" sivulla 20) Suurenna nopeudensäätöaluetta 22 Käyttöohje VARIMOT -variaattori

23 Lisävarusteiden häiriöt Lisävarusteiden häiriöt Sähkömekaaninen pyörimisnopeuden kaukosäätölaite EF ja EFPA Häiriö Mahdollinen syy Toimenpide Nopeuden säätö liian hidas Mekaaninen johde takertelee esim. korroosion vaikutuksesta, ellei kosteissa tiloissa ole käytetty B-versiota Voitele johteet: Irrota variaattorin ruuvit Avaa variaattori Aseta variaattori pystysuoraan moottorin tuuletinkotelon päälle Irrota ruuvit muovitulpan alapuolelta käsipyörän vierestä Vedä johdekiskot alaspäin irti käytöstä Voitele säätökara hyvin tarttuvalla voiteluaineella, esim. "Never Seeze normal" Pyörimisnopeuden säätäminen ei mahdollista Pyörimisnopeusaluetta ei saavuteta Laite on kytketty väärin Säätömoottorin rajakatkaisijat katkaisevat liian aikaisin Ei näyttöä Näyttölaite on kytketty väärin Jännitesyöttö puuttuu tai on katkennut Virheellinen näyttö Näyttöä ei ole säädetty oikein Vinkki: Irrota ensin johdekiskot yksitellen, voitele ja asenna paikalleen. Liitä laite oikein kytkentäkaavion mukaisesti Säädä rajakatkaisijoiden nokat oikein (luku "Pyörimisnopeusalueen rajoittaminen, EF ja EFPA" sivulla 13) Liitä näyttölaite oikein kytkentäkaavion mukaisesti Säädä näyttö oikein laitteen takapuolelta (luku "EFPA-näytön liittäminen ja säätö" sivulta13 ja luvun "Pyörimisnopeusalueen rajoittaminen, EF ja EFPA" kohdat 3b, c ja d sivulla 14) Kosketukseton pyörimisnopeuden kaukonäyttölaite FL ja DA, pulssianturi IG Ei näyttöä Häiriö Mahdollinen syy Toimenpide Pulssianturin etäisyys painelevystä liian suuri tai liian pieni Näyttölaite väärin kytketty Jännitesyöttö puuttuu tai on katkennut Korjaa anturin etäisyys (luku "Pulssianturin IG asennus" sivulla 15) Liitä laite oikein kytkentäkaavion mukaisesti Käyttöohje VARIMOT -variaattori 23
