1 MOVI-SWITCH, laiteluokka 3D (Pölyräjähdyssuojaus) Painos 07/2000 Käyttöohje / FI

2 SEW-EURODRIVE

3 Sisällysluettelo 1 MOVI-SWITCHin turvallisuusohjeita MOVI-SWITCHin rakenne Tyyppimerkinnät / tyyppikilvet (esimerkkejä) MOVI-SWITCHin mekaaninen asennus MOVI-SWITCHin sähköasennus Asennusohjeet MOVI-SWITCH MOVI-SWITCH ja jarrunohjain BGW I 5 MOVI-SWITCHin käyttöönotto MOVI-SWITCHin käyttö ja huolto Vikataulukko MOVI-SWITCHin tarkistus ja huolto Tarkistus- ja huoltovälit Moottorin tarkistus- ja huoltotyöt Jarrun tarkistus- ja huoltotyöt Hyväksytyt kuulalaakerityypit Jarrun toimintavälys, jarrumomentti kva i P f n Hz 8 Tekniset tiedot MOVI-SWITCHin tekniset tiedot Valmistajan vakuutus Käyttöohje 3D-luokan MOVI-SWITCH 3

4 1 MOVI-SWITCHin turvallisuusohjeita 1 MOVI-SWITCHin turvallisuusohjeita Seuraavat turvallisuusohjeet koskevat moottorien käyttöä. Noudata lisäksi vaihdemoottorien käytössä vaihteiden omien käyttöohjeiden turvallisuusohjeita. Noudata myös tämän käyttöohjeen luvuissa erikseen annettuja täydentäviä turvallisuusohjeita. Älä koskaan asenna tai ota käyttöön vioittunutta tuotetta. Ilmoita vaurioista välittömästi kuljetusliikkeelle. Vain sähkötyöturvallisuuskoulutuksen saanut sähköalan ammattilainen saa tehdä koneen asennus-, käyttöönotto- ja huoltotöitä voimassa olevien määräysten mukaisesti (esim. SFS-EN 60204, VBG 4, DIN-VDE 0100/0113/0160). Suojatoimenpiteiden ja suojalaitteiden on vastattava voimassa olevia määräyksiä (esim. SFS-EN tai SFS-EN 50178). Välttämätön suojatoimenpide: laitteen maadoitus Liitäntäkotelon kannen on oltava käytön aikana suljettuna. MOVI-SWITCHin sisäiset suojaustoiminnot tai mekaaninen jumiutuminen voivat aiheuttaa moottorin pysähtymisen. Kun häiriön syy poistetaan tai MOVI- SWITCH kuitataan, moottori voi käynnistyä itsestään uudelleen. Ellei tämä ole turvallisuussyistä sallittua, on MOVI-SWITCH erotettava verkosta ennen vian poistamista. Räjähdysalttiit kaasuseokset tai pölykertymät voivat yhdessä sähköisten koneiden kuumien, jännitteellisten ja liikkuvien osien kanssa aiheuttaa vaikeita tai jopa hengenvaarallisia loukkaantumisia. Asennus-, liitäntä, käyttöönotto- sekä huolto- ja korjaustyöt saa suorittaa vain pätevä ammattilainen noudattaen: tätä käyttöohjetta moottorin / vaihdemoottorin varoitus- ja ohjekilpiä kaikkia muita käyttöön liittyviä projektinsuunnitteluasiakirjoja, käyttöönotto-ohjeita ja kytkentäkaavioita laitekohtaisia määräyksiä ja vaatimuksia sekä voimassa olevia kansallisia / alueellisia määräyksiä (räjähdyssuojaus / turvallisuus / onnettomuudenehkäisy) Määräystenmukainen käyttö Nämä sähkömoottorit on tarkoitettu teollisuuslaitteisiin. Ne ovat voimassa olevien normien ja määräysten mukaisia SFS-EN SFS-EN (pölyräjähdyssuojaus) ja täyttävät direktiivin 94/9/EY (ATEX 100a) vaatimukset. Tekniset tiedot sekä tietoa käyttöpaikan sallituista olosuhteista saat tyyppikilvestä sekä tästä käyttöohjeesta. Näitä tietoja on ehdottomasti noudatettava! Pinnan Pinnan lämpötila on enintään 120 C (lämpöluokka B) tai 140 C (lämpöluokka F) lämpötila Käyttötapa Moottoreita saa käyttää vain EN :n mukaisella käyttötavalla, johon ne on hyväksytty (ks. Tyyppimerkinnät / tyyppikilvet (esimerkkejä) sivulla 6.) 4 Käyttöohje 3D-luokan MOVI-SWITCH

5 MOVI-SWITCHin rakenne 2 2 MOVI-SWITCHin rakenne Kuva 1: MOVI-SWITCHin rakenne 03454AXX 1 Kaapeliläpivienti M25 x 1,5 2 Kaapeliläpivienti M16 x 1,5 3 Jarrunohjain BGW (vain jarrumoottoreissa) 4 Verkkoliitäntä (L1, L2, L3) 5 Verkkoliitäntöjen suojus 6 MOVI-SWITCH -moduuli 7 Ruuvi PE-liitännälle 14 Käyttöohje 3D-luokan MOVI-SWITCH 5

6 2 MOVI-SWITCHin rakenne 2.1 Tyyppimerkinnät / tyyppikilvet (esimerkkejä) Esimerkki tyyppimerkinnästä DT71D..(BMG)TF/MSW/II3D Laiteluokka 3D (pölyräjähdyssuojaus) MOVI-SWITCH Termistori (vakiona) Jarru Moottorin rakennekoko Kuva 2: MOVI-SWITCHin tyyppimerkintä 03530ADE Esimerkki tyyppikilvestä VDE R47DT80N4 /BMG /TF / MSW / II3D /40 0,75 S1 415 Y B6 415 AC MINER. OEL CLP220 34, ,73 2, , F 10 BGW 1,5 II 3D T140C 2000 Kuva 3: Esimerkki tyyppikilvestä AXX 6 Käyttöohje 3D-luokan MOVI-SWITCH

7 MOVI-SWITCHin mekaaninen asennus 3 3 MOVI-SWITCHin mekaaninen asennus Ennen aloittamista MOVI-SWITCHin saa asentaa vain, kun: käytön tyyppikilven tiedot vastaavat syöttöverkon tietoja käyttö on vaurioitumaton (ei kuljetuksen tai varastoinnin aikana syntyneitä vaurioita) on varmistettu, että seuraavat ehdot täyttyvät: ympäristön lämpötila -20 C C (huomaa, että vaihteiden lämpötila-alue saattaa olla rajoitettu, ks. vaihteen käyttöohje) ympäristössä ei ole öljyä, happoa, kaasua, höyryjä, säteilyä tms. asennuskorkeus on enintään 1000 m merenpinnan yläpuolella Toleranssit asennustöissä ks. vaihdemoottoriluettelo, mittatietoja sisältävä luku Akselinpää Laippa Läpimittatoleranssit DIN 748:n mukaan ISO k6, kun 50mm ISO m6, kun > 50mm (keskiöreikä DIN 332:n mukaan, muoto DR) Ohjausolakkeen toleranssi DIN 42948:n mukaan ISO j6, kun 230 mm ISO h6, kun > 230 mm MOVI-SWITCHin asettaminen MOVI-SWITCHin saa asentaa vain ilmoitetun rakenteen mukaisena tasaiselle, värähtelyjä vaimentavalle ja vääntymättömälle alustalle. Puhdista akselin päät huolellisesti ruosteenestoaineesta (tavallisella liuotinaineella). Liuotinainetta ei saa päästä laakereihin ja tiivisteisiin, sillä se saattaa vahingoittaa niitä! Kohdista MOVI-SWITCH ja työkoneet huolellisesti, jotta moottorin akselit eivät kuormitu turhaan (noudata sallittuja säteis- ja aksiaalivoimia!). Vältä akselin päihin kohdistuvia iskuja. Moottorit, jotka asennetaan tuuletin ylöspäin, suojataan katoksella vieraita aineita ja nesteitä vastaan. Huolehdi esteettömästä jäähdytysilman kierrosta, varmista että kiertoon ei pääse lämmintä ilmaa muista laitteista. Tasapainota jälkikäteen akseliin liitettävät osat puolikkaalla kiilalla (toisioakselit on tasapainotettu puolikkaalla kiilalla). Hihnapyörän käyttö: käytä vain hihnoja, jotka eivät kerää itseensä sähköstaattista latausta. 15 Käyttöohje 3D-luokan MOVI-SWITCH 7

8 3 MOVI-SWITCHin mekaaninen asennus Asentaminen kosteisiin tiloihin tai ulos Käytä sopivia kaapelin läpivientejä (käytä tarvittaessa pienennyskappaletta). Tiivistä holkkitiivisteiden ja peitetulppien kierteet tiivisteaineella, kiristä hyvin ja levitä tämän jälkeen vielä kerros tiivisteainetta. Tiivistä kaapelien läpiviennit hyvin. Puhdista liitäntäkotelon tiivistepinnat hyvin ennen kokoamista. Paranna tarvittaessa ruosteenestoa. Tarkista kotelointiluokka tyyppikilvestä. 8 Käyttöohje 3D-luokan MOVI-SWITCH

9 MOVI-SWITCHin sähköasennus 4 4 MOVI-SWITCHin sähköasennus 4.1 Asennusohjeet Asennuksessa on noudatettava yleisten voimassa olevien asennusmääräysten lisäksi seuraavia ElexV 1:n mukaisia määräyksiä (tai muita kansallisia määräyksiä): SFS-EN (räjähdysvaarallisten tilojen sähkölaitteet) SFS-EN (pölyräjähdysvaarallisten tilojen sähkölaitteet) DIN VDE (sähkölaitteiden käyttö) 1) DIN VDE 0100 (vahvavirtalaitteet 1000 V:iin asti) 1) laitekohtaiset määräykset Verkkojohtojen kytkeminen Nimellisjännite ja -taajuus MOVI-SWITCHin nimellisjännitteen ja -taajuuden on vastattava syöttöjännitteen tietoja. Johtojen valinta Käytettävien johtojen poikkipinnat on mitoitettava laitteen nimellisvirran ja voimassa olevien asennusmääräysten mukaisesti. Kaapelityyppi valitaan voimassa olevien asennusohjeiden ja asennuspaikan vaatimusten mukaisesti. Liittimille sallittu johtimen poikkipinta Johdinhylsyt Käytä johdinhylsyjä, joissa ei ole eristysainekauluksia (DIN 46228, osa 1, valmistusaine E-CU) Kaapelien läpiviennit Toimitettaessa kaikki kaapelien läpiviennit on varustettu tulpilla. Liittäessäsi laitetta korvaa nämä tarpeen mukaan sopivilla kaapelien läpivienneillä, joissa on vedonpoisto. Kaapelien läpivientien on vastattava SFS-EN :n, 2. painos, vaatimuksia. Kotelointiluokan IP54 on oltava taattu. Kaapelien läpiviennit valitaan käytettävien kaapelien halkaisijan mukaan. Nämä tiedot saat kaapelien läpivientien valmistajien papereista. Johdonsuoja Asenna verkkojohdon alkupäähän johdonsuoja kokoomakiskon haaroituksen taakse (ks. luku : F11/F12/F13). Käytä D-, D0-, NH-verkkosulakkeita tai johdonsuojakytkintä. Mitoita suoja johdon poikkipinnan mukaan. Kontaktorikoskettimet Ohjausliittimet 0,25 mm 2-0,75 mm 2 (2 x 0,5 mm 2 ) AWG24 - AWG18 (2 x AWG20) MOVI-SWITCHin kytkemiseen on käytettävä IEC 158:n käyttöluokan AC-3 kontaktorikoskettimia. Räjähdyssuoja riippuu suuressa määrin IP-kotelointiluokan noudattamisesta. Huolehdi siksi kaikissa töissä siitä, että kaikki tiivisteet ovat kunnolla paikoillaan ja että ne ovat moitteettomassa kunnossa. 16 1) tai muut kansalliset määräykset Käyttöohje 3D-luokan MOVI-SWITCH 9

10 4 MOVI-SWITCHin sähköasennus Moottorin lämpösuoja Kaikissa MOVI-SWITCH -moottoreissa on PTC-termistorit lämpötila-antureina (TF). TF:t on sisäisesti kytketty MOVI-SWITCH -moduuliin. Ulkoisen ohjauksen on tutkittava "OK-lähtöä" (liitin "OK"). Jos TF toimii, OK-lähtö asettuu tilaan "low" ("0"). Tämän jälkeen käyttö on välittömästi erotettava verkosta. Uudelleenkytkentä saa tapahtua vasta vian syyn korjaamisen (testaamisen) jälkeen. Ennen käyttöönottoa on varmistettava asennettujen suojalaitteiden toimivuus. 10 Käyttöohje 3D-luokan MOVI-SWITCH

11 TF MOVI-SWITCHin sähköasennus MOVI-SWITCH MSW 24V RUN OK TF TF W2 U2 V2 U1 V1 W1 Ulkoinen ohjaus Riippumaton valvonta ja uudelleenkäynnistymisen esto K11 F11/F12/F13 = Johdotettu tehtaalla L1 L2 L3 PE L2 L1 L3 PE = myötäpäivään = vastapäivään 03458ADE Ohjaussignaalien kuvaus Liitin Toiminto 24 V Syöttöjännite 24 V DC RUN Ohjaussignaali 24 V DC, high = käynnistys, low = pysäytys Referenssipotentiaali 0 V 24 OK Vastaussignaali käyttövalmis, 24 V DC, high = käyttövalmis, low = ylilämpötila 16 Käyttöohje 3D-luokan MOVI-SWITCH 11

12 4 MOVI-SWITCHin sähköasennus 4.3 MOVI-SWITCH ja jarrunohjain BGW Jarrun jännite = verkkojännite / 3 (vaihe-tähtipiste) Jarrukela 1RUN2 va ws rt pu si bl BGW MSW 24V RUN OK TF TF TF W2 U2 V2 U1 V1 W1 Ulkoinen ohjaus Riippumaton valvonta ja uudelleenkäynnistymisen esto K11 F11/F12/F13 = Johdotettu tehtaalla L1 L2 L3 PE L2 L1 L3 PE Ohjaussignaalien kuvaus = myötäpäivään Liitin Toiminto 24 V Syöttöjännite 24 V DC RUN = vastapäivään Ohjaussignaali 24 V DC, high = käynnistys, low = pysäytys Referenssipotentiaali 0 V 24 OK Vastaussignaali käyttövalmis, (liitäntä: liittimellä RUN 2) 24 V DC, high = käyttövalmis, low = ylilämpötila 03459ADE 12 Käyttöohje 3D-luokan MOVI-SWITCH

13 MOVI-SWITCHin sähköasennus Jarrun jännite = verkkojännite (vaihe / vaihe) Jarrukela 1RUN2 va ws rt pu si bl BGW MSW 24V RUN OK TF TF TF W2 U2 V2 U1 V1 W1 Ulkoinen ohjaus Riippumaton valvonta ja uudelleenkäynnistymisen esto K11 F11/F12/F13 = Johdotettu tehtaalla L1 L2 L3 PE L2 L1 L3 PE = myötäpäivään = vastapäivään 03461ADE Ohjaussignaalien kuvaus Liitin Toiminto 24 V Käyttöjännite 24 V DC RUN Ohjaussignaali 24 V DC, high = käynnistys, low = pysäytys Referenssipotentiaali 0 V 24 OK Vastaussignaali käyttövalmis, (liitäntä: liittimellä RUN 2) 24 V DC, high = käyttövalmis, low = ylilämpötila 16 Käyttöohje 3D-luokan MOVI-SWITCH 13

14 5 MOVI-SWITCHin käyttöönotto 5 MOVI-SWITCHin käyttöönotto Käyttöönottoohjeita Varmista ennen käyttöönottoa, että käyttö on vahingoittumaton eikä sen pyöriminen ole estynyt kaikki liitännät on tehty määräysten mukaisesti moottorin/vaihdemoottorin pyörimissuunta on oikea kaikki suojukset on asennettu määräysten mukaisesti Varmista käyttöönoton aikana, että moottori toimii moitteettomasti (ei pyörimisnopeuden vaihteluja, voimakkaita ääniä jne.). Huomio: Jarrumoottoreissa, joissa on palautuva käsivapautus, käsivipu on irrotettava käyttöönoton jälkeen! Vivulle on säilytyspaikka moottorin kyljessä. Moottorin käynnistys Pyörimissuunnan vaihto Kytke verkkojännite. Kun laitteessa on jatkuva verkkojännite (liittimet U1, V1, W1), käyttö kytketään päälle ja pois päältä ohjaussignaalilla (RUN-signaali). Huomaa, että moottori on aina jännitteellinen! Vaihda kahden verkkojohtimen paikkaa. Valvonta Kytkimen tehopuolijohteiden ja moottorin käämin lämpötiloja valvotaan. Ylikuormittuessaan MOVI-SWITCH -käyttö kytkeytyy automaattisesti pois päältä. Valvonnan tila ilmoitetaan 24 V -lähdöllä (signaali OK). Huomio: Riippumattoman ohjausjärjestelmän (esim. PLC) on tutkittava OKlähtöä ja tarvittaessa estettävä uudelleenkäynnistyminen, koska muuten moottori käynnistyy automaattisesti jäähdyttyään, jos käynnistyskäsky on päällä. Yhdistämällä vastauslähtö (OK-signaali) maapotentiaaliin päällekytkeytyminen estyy ja moottori pysähtyy. MOVI-SWITCH -moduuli on suojattu verkon ylijännitteeltä. Jarrun ohjaus Jarrumoottoreiden kanssa käytetään erityistä jarrun tasasuuntaajaa (BGW), joka ohjaa jarrua. Jarrukela saa energiansa verkkojännitteestä ensisijaisesti vaiheen ja moottorin tähtipisteen väliltä tasasuuntaajan kautta. 14 Käyttöohje 3D-luokan MOVI-SWITCH

15 MOVI-SWITCHin käyttö ja huolto 6 6 MOVI-SWITCHin käyttö ja huolto 6.1 Vikataulukko Ongelma Mahdollinen syy Ratkaisu Käytön pyörimissuunta on väärä Väärä vaihejärjestys Vaihda kaksi vaihetta Moottori ei käy, ei virranottoa Ei verkkojännitettä Tarkista syöttöjohtimet, korjaa Tarkista sulakkeet, vaihda tarvittaessa Moottori surisee, suuri virrankulutus Ei ohjausjännitettä Ei vapautussignaalia Tarkista 24 V -signaali (liitin 24 V), korjaa tarvittaessa Tarkista RUN-signaali (liitin RUN), korjaa ohjausvirheet Ei valmis, OK-signaali LOW Ei ohjausjännitettä (liitin 24 V), korjaa tarvittaessa OK-lähdössä maasulku, korjaa Moottori liian kuuma, anna jäähtyä, vähennä kuormitusta TF:ää ei liitetty, tarkista liitännät, korjaa tarvittaessa Mekaniikka jumiutunut Jarru ei vapaudu Käämi viallinen Korjaa vika Huolla jarru luvun 7.3 mukaan Vaihda käyttö Ohje: kun käännyt asiakaspalvelumme puoleen, kerro tyyppikilven tiedot kerro häiriön laatu ja laajuus ilmoita, milloin ja millaisissa olosuhteissa vika on ilmennyt kerro olettamasi syy 18 Käyttöohje 3D-luokan MOVI-SWITCH 15

16 7 MOVI-SWITCHin tarkistus ja huolto 7 MOVI-SWITCHin tarkistus ja huolto Huomio Käytä vain alkuperäisiä varaosia kulloinkin voimassa olevasta varaosaluettelosta, muussa tapauksessa moottorin räjähdyshyväksyntä ei ole voimassa! Kun moottoriin vaihdetaan räjähdyssuojaan vaikuttavia osia, on laite koestettava uudelleen. Kun vaihdat jarrukelan, vaihda aina myös jarrunohjain! Moottorit voivat kuumeta käytössä hyvin kuumiksi palovamman vaara! Kytke ennen työn aloittamista moottori jännitteettömäksi ja varmista, ettei se voi käynnistyä vahingossa! Huolehdi huolto- ja kunnossapitotöiden jälkeen moottorin kokoamisesta oikein ja kaikkien aukkojen huolellisesta sulkemisesta, erityisesti 3D-luokan SEW-moottoreissa. Niissä räjähdyssuojaus riippuu merkittävästi IP-kotelointiluokasta. Kaikkien huolto- ja kunnossapitotöiden jälkeen on suoritettava turvallisuusja toiminnan tarkistus (lämpösuoja, jarru). 7.1 Tarkistus- ja huoltovälit Aikaväli Laite / laitteen osa Toimenpide Kuormitusolosuhteista riippuen: 2 4 vuoden välein 1) Jarru Tarkista jarru (toimintavälys, jarrulevyt, ankkurilevy, keskiökappale / hammastus, painerenkaat) Imuroi pöly pois käyttötunnin välein Moottori Tarkista moottori (vaihda kuulalaakerit / akselitiivisteet) Puhdista jäähdytysilmatiet Vaihtelee (riippuu ulkoisista olosuhteista) Moottori Paranna ruosteenestoa tai uudista se 1) välit voivat olla lyhyitäkin. Kulumiseen vaikuttaa monta eri tekijää. Laske tarvittavat tarkistus- ja huoltovälit itse projektinsuunnittelupapereiden perusteella. 16 Käyttöohje 3D-luokan MOVI-SWITCH

17 MOVI-SWITCHin tarkistus ja huolto Moottorin tarkistus- ja huoltotyöt Kuva 4: Esimerkkinä moottori DFT...MSW AXX 1 Varmistin 2 Roiskelevy 3 Akselitiiviste 4 Ruuvitulppa 5 A-(laippa)laakerikilpi 6 Varmistin 7 Kuulalaakeri 8 Varmistin 9 Roottori 10 Nilos-rengas 11 Kuulalaakeri 12 Jousilevy 13 Staattori 14 B-laakerikilpi 15 Kuusiokantaruuvi 16 V-rengas 17 Tuuletin 18 Varmistin 19 Tuuletinkotelo 20 Kotelon kiinnitysruuvi 19 Käyttöohje 3D-luokan MOVI-SWITCH 17

18 7 MOVI-SWITCHin tarkistus ja huolto Moottorin tarkistus 1. Huomio: kytke MOVI-SWITCH jännitteettömäksi ja varmista, ettei se voi käynnistyä vahingossa. 2. Irrota laippa- ja tuuletinkotelo (19). 3. Irrota kuusiokantaruuvit (15) A- (5) ja B-laakerikilvestä (14), irrota staattori (13) A-laakerikilvestä. 4. a) Jarrullisissa moottoreissa: avaa liitäntäkotelo, irrota jarrukaapeli liittimistä irrota B-laakerikilpi jarruineen staattorista ja nosta pois varovasti (vedä jarrukelan johtimet ulos vetojohtimen avulla). b) vedä staattoria n. 3 4 cm ulospäin. 5. Silmämääräinen tarkistus: onko staattorin sisällä kosteutta tai vaihteistoöljyä? ei: jatka kohdasta 9. kosteutta: jatka kohdasta 7. vaihteistoöljyä: korjauta moottori ammattikorjaamossa. 6. a) Vaihdemoottorit: irrota moottori vaihteesta. b) Vaihteettomat moottorit: irrota A-laippa. c) Irrota roottori (9). 7. Puhdista käämi, kuivaa ja testaa sähköisesti. 8. Vaihda laakerit (7, 11) (vain hyväksyttyihin kuulalaakereihin, ks. luku 7.4) 9. Vaihda A-laakerikilven akselitiiviste (3). 10.Tiivistä staattorin ja laakerikilpien väliset liitokset uudelleen, asenna moottori, jarru jne. 11.Tarkista lopuksi tarvittaessa vaihde (ks. vaihteen käyttöohje). 18 Käyttöohje 3D-luokan MOVI-SWITCH

19 MOVI-SWITCHin tarkistus ja huolto Jarrun tarkistus- ja huoltotyöt a b 10 c e Kuva 5: Tyyppi BMG 05 - BMG AXX 1 Moottori ja jarrun laakerikilpi 2 Keskiökappale 3 Varmistin 4 Ruostumaton teräslevy (vain BMG) 5 Tiivistepanta 6 Rengasjousi 7 Jarrulevy 8 Ankkurilevy 9 Vaimennuslevy 10a Vaarnaruuvi (3 kpl) 10b Vastajousi 10c Painerengas 10e Kuusiomutteri 11 Jarrujousi 12 Kelarunko 13 Tiivisterengas 14 Ohjaustappi 15 Vapautusvipu ja käsivipu 16 Vaarnaruuvi (2 kpl) 17 Kartiojousi 18 Säätömutteri 19 Tuuletin 20 Varmistin 21 Tuuletinkotelo 22 Kotelon kiinnitysruuvi 23 Kiristyspanta 19 Käyttöohje 3D-luokan MOVI-SWITCH 19

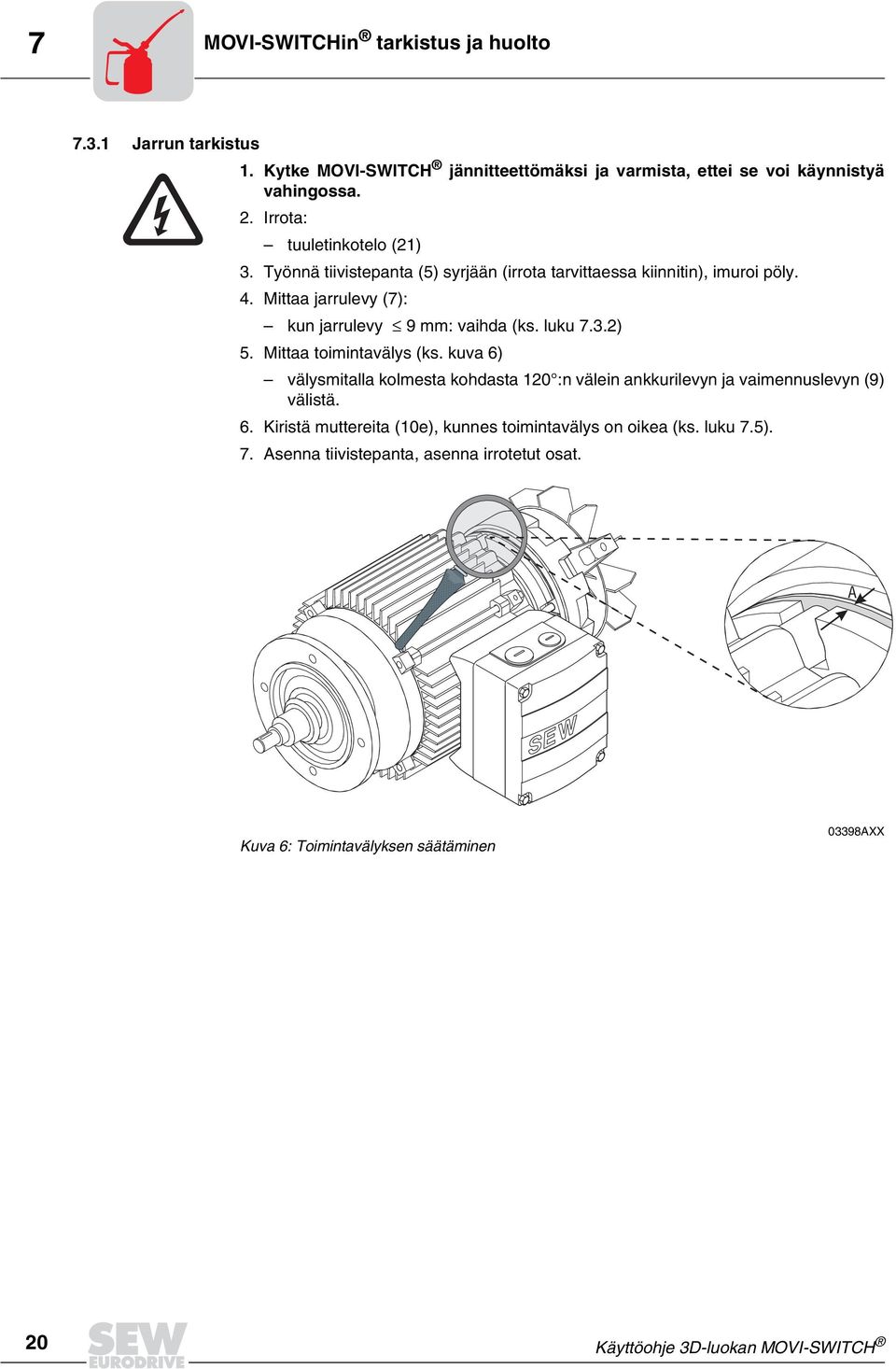

20 7 MOVI-SWITCHin tarkistus ja huolto Jarrun tarkistus 1. Kytke MOVI-SWITCH jännitteettömäksi ja varmista, ettei se voi käynnistyä vahingossa. 2. Irrota: tuuletinkotelo (21) 3. Työnnä tiivistepanta (5) syrjään (irrota tarvittaessa kiinnitin), imuroi pöly. 4. Mittaa jarrulevy (7): kun jarrulevy 9 mm: vaihda (ks. luku 7.3.2) 5. Mittaa toimintavälys (ks. kuva 6) välysmitalla kolmesta kohdasta 120 :n välein ankkurilevyn ja vaimennuslevyn (9) välistä. 6. Kiristä muttereita (10e), kunnes toimintavälys on oikea (ks. luku 7.5). 7. Asenna tiivistepanta, asenna irrotetut osat. A Kuva 6: Toimintavälyksen säätäminen 03398AXX 20 Käyttöohje 3D-luokan MOVI-SWITCH

21 MOVI-SWITCHin tarkistus ja huolto Jarrulevyn vaihtaminen Tarkista jarrulevyä vaihtaessasi myös muut irrotetut osat ja vaihda ne tarvittaessa. 1. Kytke MOVI-SWITCH jännitteettömäksi ja varmista, ettei se voi käynnistyä vahingossa. 2. Irrota: tuuletinkotelo (21), varmistin (20) ja tuuletin (19). 3. Poista tiivistepanta (5) Irrota käsivipu: säätömutterit (18), kartiojouset (17), vaarnaruuvit (16), vapautusvipu (15) ja ohjaustappi (14). 4. Irrota mutterit (10e), irrota kelarunko (12) varovasti (jarrukaapeli!), poista jarrujouset (11). 5. Irrota vaimennuslevy (9), ankkurilevy (8) ja jarrulevy (7), puhdista jarrun osat. 6. Asenna uusi jarrulevy. 7. Asenna jarrun osat takaisin paikalleen (paitsi tiivistepanta, tuuletin ja tuuetinkotelo). Säädä toimintavälys (ks. luku 7.3.1, kohdat 5 7). 8. Käsinvapautuksen yhteydessä (tyyppi HF tai HR): säädä säätömuttereilla pitkittäisvälys kartiojousien ja säätömuttereiden välillä (ks. kuva 7). Tärkeää: Tämä pitkittäisvälys on välttämätön, jotta ankkurilevy pääsee siirtymään eteenpäin jarrulevyn kuluessa. 9. Asenna tiivistepanta, asenna irrotetut osat takaisin paikalleen. Ohje Asentoonsa jäävä käsivapautin (tyyppi HF) on vapautettuna jo silloin, kun vastus tuntuu kuusioruuvia kierrettäessä. Itsepalautuva jarrun käsivapautin (tyyppi HR) voidaan avata normaalilla käsivoimalla. Huomio: Itsepalautuvalla käsivapauttimella varustetun jarrun vapautusvipu on ehdottomasti irrotettava käyttöönotto- ja huoltotoimien jälkeen! Moottorin kyljessä on pidikkeet sen säilyttämistä varten. Jarru Pitkittäisvälys [mm] BMG ,5 BMG 2 - BMG4 2 Kuva 7: Pitkittäisvälys 01111AXX 19 Käyttöohje 3D-luokan MOVI-SWITCH 21

22 7 MOVI-SWITCHin tarkistus ja huolto Jarrumomentin muuttaminen Jarrumomenttia voidaan muuttaa portaittain (ks. luku 7.5) erilaisilla jarrujousilla jarrujousien määrällä 1. Kytke MOVI-SWITCH jännitteettömäksi ja varmista, ettei se voi käynnistyä vahingossa. 2. Irrota: tuuletinkotelo (21), varmistin (20) ja tuuletin (19). 3. Irrota tiivistepanta (5). Käsivapautuksen irrottaminen: säätömutterit (18), kartiojouset (17), vaarnaruuvit (16), vapautusvipu (15) ja ohjaustappi (14). 4. Irrota mutterit (10e), vedä kelarunkoa (12) ulos n. 50 mm (varo jarrukaapelia!). 5. Vaihda jarrujouset (11) tai muuta niiden lukumäärää (sijoita jarrujouset symmetrisesti). 6. Asenna jarrun osat takaisin paikalleen tiivistepantaa, tuuletinta ja tuuletinkoteloa lukuun ottamatta, säädä toimintavälys (ks. luku 7.3.1, kohdat 5 7). 7. Käsinvapautuksen yhteydessä: säädä säätömuttereilla pitkittäisvälys kartiojousien ja vapautusvivun välillä. Tärkeää: Tämä pitkittäisvälys on välttämätön, jotta ankkurilevy pääsee siirtymään eteenpäin jarrulevyn kuluessa. 8. Asenna tiivistepanta, asenna irrotetut osat takaisin paikalleen. Ohje: jos irrotat säätömutterit (18) ja mutterit (10e) toistuvasti, vaihda ne! (Mutterien pitokyky heikkenee!) 22 Käyttöohje 3D-luokan MOVI-SWITCH

23 MOVI-SWITCHin tarkistus ja huolto Hyväksytyt kuulalaakerityypit Laippamoottori A-laakeri (AC-moottori, jarrumoottori) Vaihdemoottori Moottorityyppi Jalkamoottori B-laakeri (jalka-, laippa-, vaihdemoottori) AC-moottori Jarrumoottori DT Z-J 6303-Z-J 6204-Z-J 6203-J 6203-RS-J-C3 DT Z-J-C J 6205-RS-J-C3 7.5 Jarrun toimintavälys, jarrumomentti Toimintavälys mm Jarrumomenttien säädöt Jarru Moottori min. 1) maks. Jarrumomentti [Nm] Jousien tyyppi ja määrä Jousien tilausnumerot normaali punainen normaali punainen BMG 05 DT 71 5,0 4,0 2,5 1,6 1, X BMG 1 DT 80 BMG 2 DT 90 0,25 0,6 10 7,5 6, ,6 5, BMG 4 DT ) Huomaa toimintavälyksen tarkistuksessa: koekäytön jälkeen poikkeama voi olla ± 0,1 mm jarrulevyn yhdensuuntaisuustoleranssista johtuen. 19 Käyttöohje 3D-luokan MOVI-SWITCH 23

24 kva 8 f Tekniset tiedot i n P Hz 8 Tekniset tiedot 8.1 MOVI-SWITCHin tekniset tiedot MOVI-SWITCH Syöttöjännite (signaali: 24 V) U 24 V 19 V - 30 V I 24 V < (50 ma + I OK ) I 24 V < 2,5 A (lähtöoikosulku) Ohjaustulo (signaali: RUN) Kytkentätila RUN: U RUN(POIS) 0-5 V, I RUN < 2 ma U RUN(PÄÄLLE) V, I RUN < 15 ma Lämpötilan valvonta Kytkentätila PTC (TF) R POIS > 3990 ohmia R PÄÄLLE < 1650 ohmia Moduulisuoja: Lähtö (signaali OK) Käyttövalmis: Ylilämpötila: Signaalin virta Oikosulkuvirta: Teholiitäntä Verkkovirta Verkkojännitealue (high) (low) Poiskytkeytymislämpötila 89 C C Lämpötilahystereesi tyypillisesti 5 K U OK > (U24 V - 3 V) suurohminen (I vuoto < 2 ma) I OK 0-0,65 A I OK 0,7-2,4 A I n moottori U n moottori 0,5-7 A 380 V V (+/- 10 %), f = Hz 24 Käyttöohje 3D-luokan MOVI-SWITCH

25 Tekniset tiedot kva i P f n Hz Valmistajan vakuutus DIN EN ISO 9001 Konformitätserklärung Declaration of Conformity (im Sinne der EG-Richtlinie 94/9/EG, Anhang VIII) (according to EC Directive 94/9/EC, Appendix VIII) SEW-EURODRIVE GmbH & Co Ernst-Blickle-Str. 42 D Bruchsal SEW-EURODRIVE erklärt in alleiniger Verantwortung, dass der MOVI-SWITCH, in Verbindung mit SEW Motoren und Bremsmotoren, in der Kategorie 3D, auf die sich diese Erklärung bezieht, mit der solely declares that the MOVI-SWITCH in conjunction with SEW motors and brake motors in category 3D for which this declaration is intended meets übereinstimmen. EG Richtlinie 94/9/EG EC Directive 94/9/EC. Angewandte harmonisierte Normen: EN ; EN Applicable harmonized standards: EN ; EN SEW-EURODRIVE hält folgende technische Dokumentationen zur Einsicht bereit: SEW-EURODRIVE has the following documentation available for inspection: - vorschriftsmäßige Bedienungsanleitung - Installation and operating instructions in conformance with applicable regulations - techn. Bauunterlagen - Technical design documentation SEW-EURODRIVE GmbH & Co Bruchsal, den ppa. Ort und Datum der Ausstellung Place and date of issue Funktion: Vertriebsleitung / Deutschland Function: Head of Sales / Germany 18 Käyttöohje 3D-luokan MOVI-SWITCH 25
