Käyttöohje. Kiinteä energiansyöttö MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS. Julkaisuajankohta 06/ / FI

Koko: px
Aloita esitys sivulta:

Download "Käyttöohje. Kiinteä energiansyöttö MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS. Julkaisuajankohta 06/2007 11516321 / FI"

Transkriptio

1 Vaihdemoottorit \ Teollisuusvaihteet \ Käyttötekniikka \ Käyttötekniikan automaatio \ Palvelut Kiinteä energiansyöttö MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS Julkaisuajankohta 06/ / FI Käyttöohje

2 SEW-EURODRIVE Driving the world

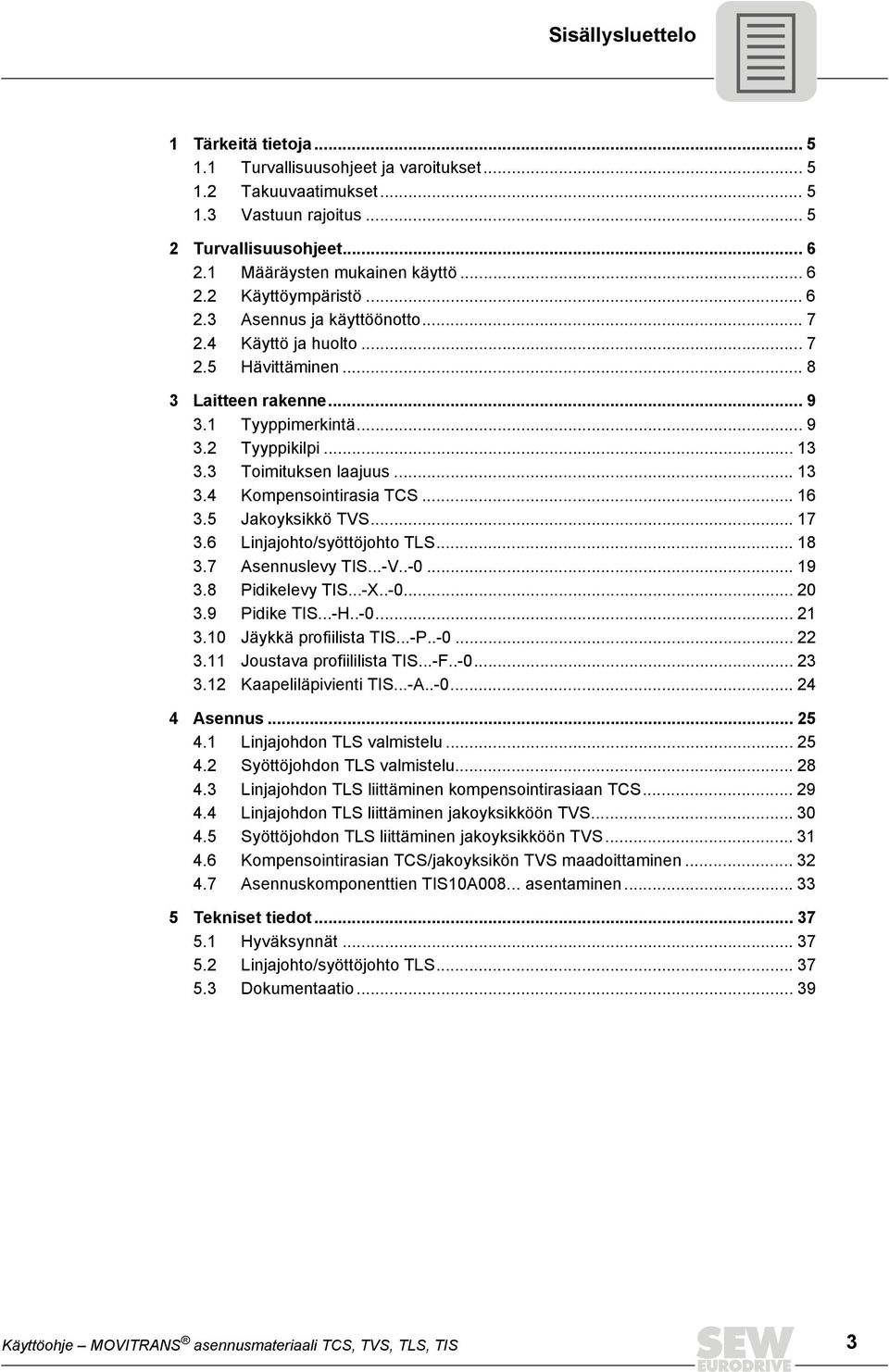

3 Sisällysluettelo 1 Tärkeitä tietoja Turvallisuusohjeet ja varoitukset Takuuvaatimukset Vastuun rajoitus Turvallisuusohjeet Määräysten mukainen käyttö Käyttöympäristö Asennus ja käyttöönotto Käyttö ja huolto Hävittäminen Laitteen rakenne Tyyppimerkintä Tyyppikilpi Toimituksen laajuus Kompensointirasia TCS Jakoyksikkö TVS Linjajohto/syöttöjohto TLS Asennuslevy TIS...-V Pidikelevy TIS...-X Pidike TIS...-H Jäykkä profiilista TIS...-P Joustava profiililista TIS...-F Kaapeliläpivienti TIS...-A Asennus Linjajohdon TLS valmistelu Syöttöjohdon TLS valmistelu Linjajohdon TLS liittäminen kompensointirasiaan TCS Linjajohdon TLS liittäminen jakoyksikköön TVS Syöttöjohdon TLS liittäminen jakoyksikköön TVS Kompensointirasian TCS/jakoyksikön TVS maadoittaminen Asennuskomponenttien TIS10A asentaminen Tekniset tiedot Hyväksynnät Linjajohto/syöttöjohto TLS Dokumentaatio Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 3

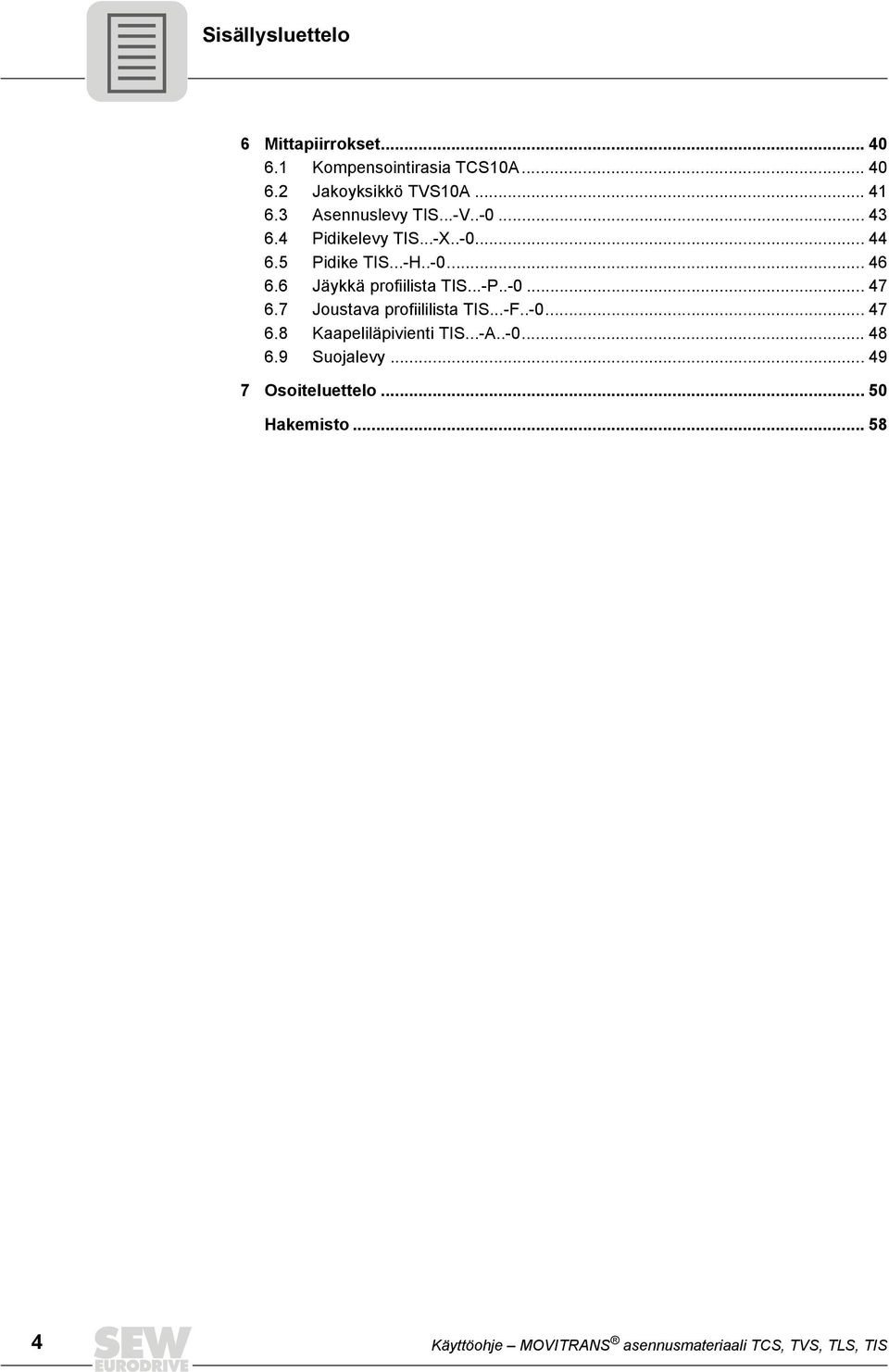

4 Sisällysluettelo 6 Mittapiirrokset Kompensointirasia TCS10A Jakoyksikkö TVS10A Asennuslevy TIS...-V Pidikelevy TIS...-X Pidike TIS...-H Jäykkä profiilista TIS...-P Joustava profiililista TIS...-F Kaapeliläpivienti TIS...-A Suojalevy Osoiteluettelo Hakemisto Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

5 Tärkeitä tietoja Turvallisuusohjeet ja varoitukset 1 1 Tärkeitä tietoja 1.1 Turvallisuusohjeet ja varoitukset Noudata ehdottomasti julkaisuun sisältyviä turvallisuusohjeita ja varoituksia! Vaarallinen sähkövirta Mahdollisia seurauksia: kuolema tai erittäin vakava loukkaantuminen. Uhkaava vaara Mahdollisia seurauksia: kuolema tai erittäin vakava loukkaantuminen. Vaarallinen tilanne Mahdollisia seurauksia: lievä tai vähäinen loukkaantuminen. Haitallinen tilanne Mahdollisia seurauksia: laitteen tai ympäristön vahingoittuminen. Käyttövihjeitä ja hyödyllisiä tietoja. 1.2 Takuuvaatimukset Käyttöohjeen noudattaminen on häiriöttömän toiminnan ja mahdollisten korvausvaatimusten käsittelyn edellytys. Lue käyttöohje ennen kuin käytät MOVITRANS -laitteita. Huolehdi siitä, että käyttöohje on laitteistosta ja toiminnasta vastaavien sekä omalla vastuulla laitteiden parissa työskentelevien käytettävissä. 1.3 Vastuun rajoitus Käyttöohjeen noudattaminen on MOVITRANS -laitteiden turvallisen käytön sekä ilmoitettujen tuotteen ominaisuuksien ja suoritusarvojen saavuttamisen perusedellytys. SEW-EURODRIVE ei vastaa henkilö-, esine- tai omaisuusvaurioista, joiden syynä on käyttöohjeen noudattamatta jättäminen. Tuotevastuu raukeaa tällöin. Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 5

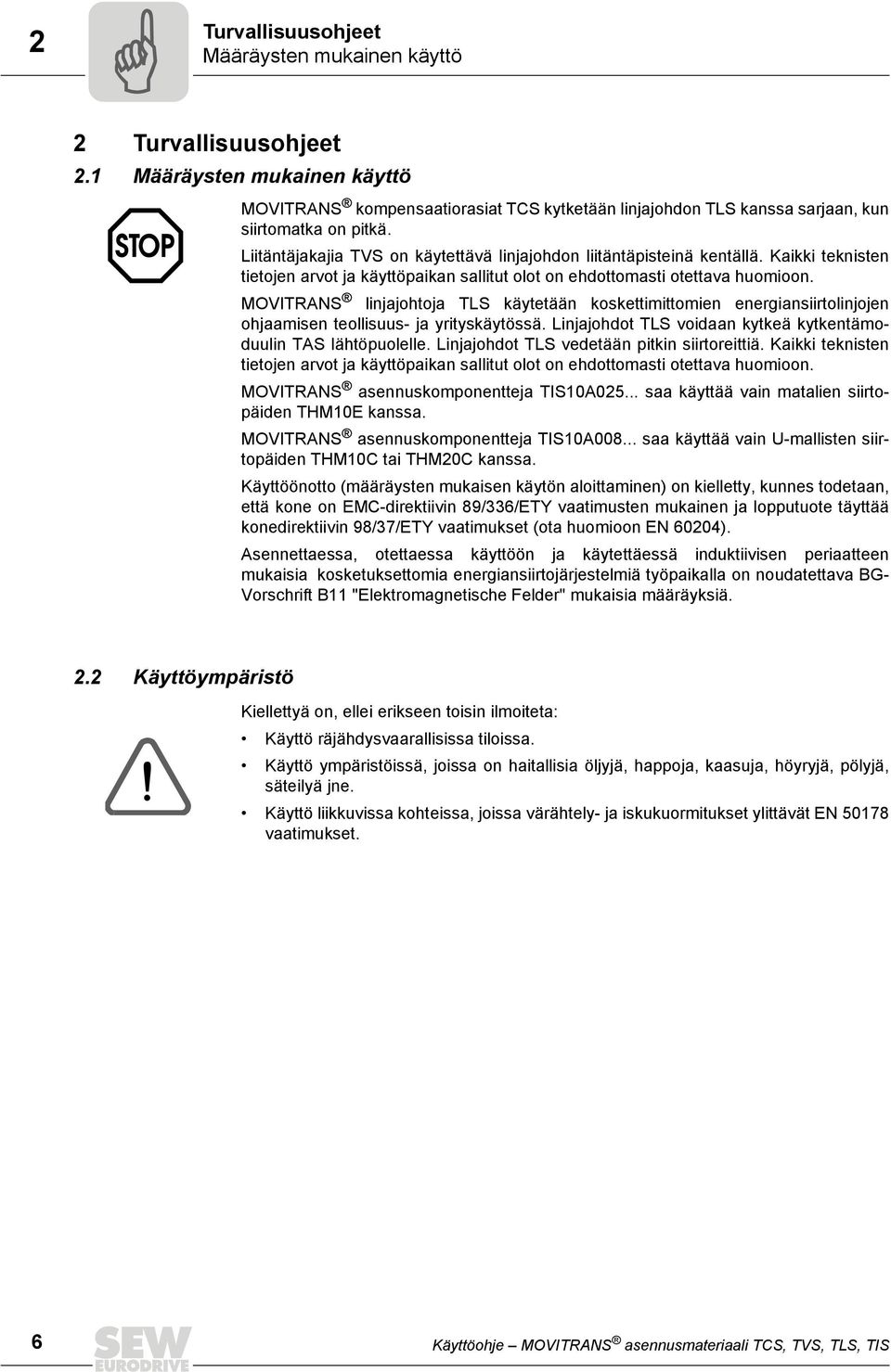

6 2 Turvallisuusohjeet Määräysten mukainen käyttö 2 Turvallisuusohjeet 2.1 Määräysten mukainen käyttö MOVITRANS kompensaatiorasiat TCS kytketään linjajohdon TLS kanssa sarjaan, kun siirtomatka on pitkä. Liitäntäjakajia TVS on käytettävä linjajohdon liitäntäpisteinä kentällä. Kaikki teknisten tietojen arvot ja käyttöpaikan sallitut olot on ehdottomasti otettava huomioon. MOVITRANS linjajohtoja TLS käytetään koskettimittomien energiansiirtolinjojen ohjaamisen teollisuus- ja yrityskäytössä. Linjajohdot TLS voidaan kytkeä kytkentämoduulin TAS lähtöpuolelle. Linjajohdot TLS vedetään pitkin siirtoreittiä. Kaikki teknisten tietojen arvot ja käyttöpaikan sallitut olot on ehdottomasti otettava huomioon. MOVITRANS asennuskomponentteja TIS10A saa käyttää vain matalien siirtopäiden THM10E kanssa. MOVITRANS asennuskomponentteja TIS10A saa käyttää vain U-mallisten siirtopäiden THM10C tai THM20C kanssa. Käyttöönotto (määräysten mukaisen käytön aloittaminen) on kielletty, kunnes todetaan, että kone on EMC-direktiivin 89/336/ETY vaatimusten mukainen ja lopputuote täyttää konedirektiivin 98/37/ETY vaatimukset (ota huomioon EN 60204). Asennettaessa, otettaessa käyttöön ja käytettäessä induktiivisen periaatteen mukaisia kosketuksettomia energiansiirtojärjestelmiä työpaikalla on noudatettava BG- Vorschrift B11 "Elektromagnetische Felder" mukaisia määräyksiä. 2.2 Käyttöympäristö Kiellettyä on, ellei erikseen toisin ilmoiteta: Käyttö räjähdysvaarallisissa tiloissa. Käyttö ympäristöissä, joissa on haitallisia öljyjä, happoja, kaasuja, höyryjä, pölyjä, säteilyä jne. Käyttö liikkuvissa kohteissa, joissa värähtely- ja iskukuormitukset ylittävät EN vaatimukset. 6 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

7 Turvallisuusohjeet Asennus ja käyttöönotto Asennus ja käyttöönotto Älä asenna tai ota käyttöön vahingoittuneita tuotteita. Ilmoita vaurioista viipymättä kuljetusliikkeelle. Vain koulutetut sähköasentajat, joilla on tarvittava työsuojelukoulutus, saavat asentaa, ottaa käyttöön ja huoltaa laitteen voimassa olevien määräysten (esim. EN 60204, VBG 4, DIN-VDE 0100/0113/0160) mukaan. Ota muita komponentteja asennettaessa ja käyttöön otettaessa niiden ohjeet! Suojausten ja suojalaitteiden on oltava määräysten mukainen (esim. EN tai EN 50178). Tarvittava suojaustoimi: Laitteen maadoittaminen. Varmista, että suojaukset ja suojalaitteet ovat MOVITRANS -komponenttien käyttöohjeiden mukaiset. Varmista sopivalla tavalla (esim. yhdistämällä syöttöhakkurin TPS10A binaaritulo DI00 "/ENDSTUFENSPERRE" DGND:hen), että laitteisto ei käynnisty vahingossa, kun verkkovirta kytketään. Käytä sopivaa suojavaateusta kytkentätöitä tehtäessä ja erityisesti juotettaessa linjajohtoa TLS. Varo polttavaan kuumaa juotoskolvia ja juotostinaa. Estä kuuman juotostinan valuminen. 2.4 Käyttö ja huolto Erota syöttöhakkuri TPS10A ja kytkentämoduuli TAS10A verkosta ennen suojusten poistamista. Laitteissa voi olla vaarallisia jännitteitä vielä 10 minuuttia verkkovirran katkaisun jälkeen. Kun suojus on irrotettu, MOVITRANS -laitteiden suojausluokkaon IP00, samoin kompensaatiorasian TCS ja liitäntäjakajan TVS. Kaikissa komponenteissa on vaarallisia jännitteitä. Kaikkien laitteiden on oltava kiinni käytön aikana. Kun virta on kytkettynä, lähtöliittimisissä ja niihin kytketyissä kaapeleissa ja liittimissä on vaarallisia jännitteitä. Vaaralliset jännitteet ovat mahdollisia, vaikka syöttöhakkurin TPS10A toiminta on estetty. Syöttöhakkurin TPS10A merkkivalon V1 ja muiden merkkivalojen sammuminen ei tarkoita, että syöttöhakkuri TPS10A ja kytkentämoduuli TAS10A on erotettu verkosta ja ne ovat jännitteettömät. Laitteiden sisäiset turvatoiminnot voivat pysäyttää laitteiston. Kun häiriön syy poistetaan tai laite resetoidaan, laite voi käynnistyä uudelleen itsestään. Jos tämä ei ole turvallisuussyistä sallittua, erota ensin syöttöhakkuri TPS10A ja kytkentämoduuli TAS10A verkosta, ja poista sitten häiriön syy. Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 7

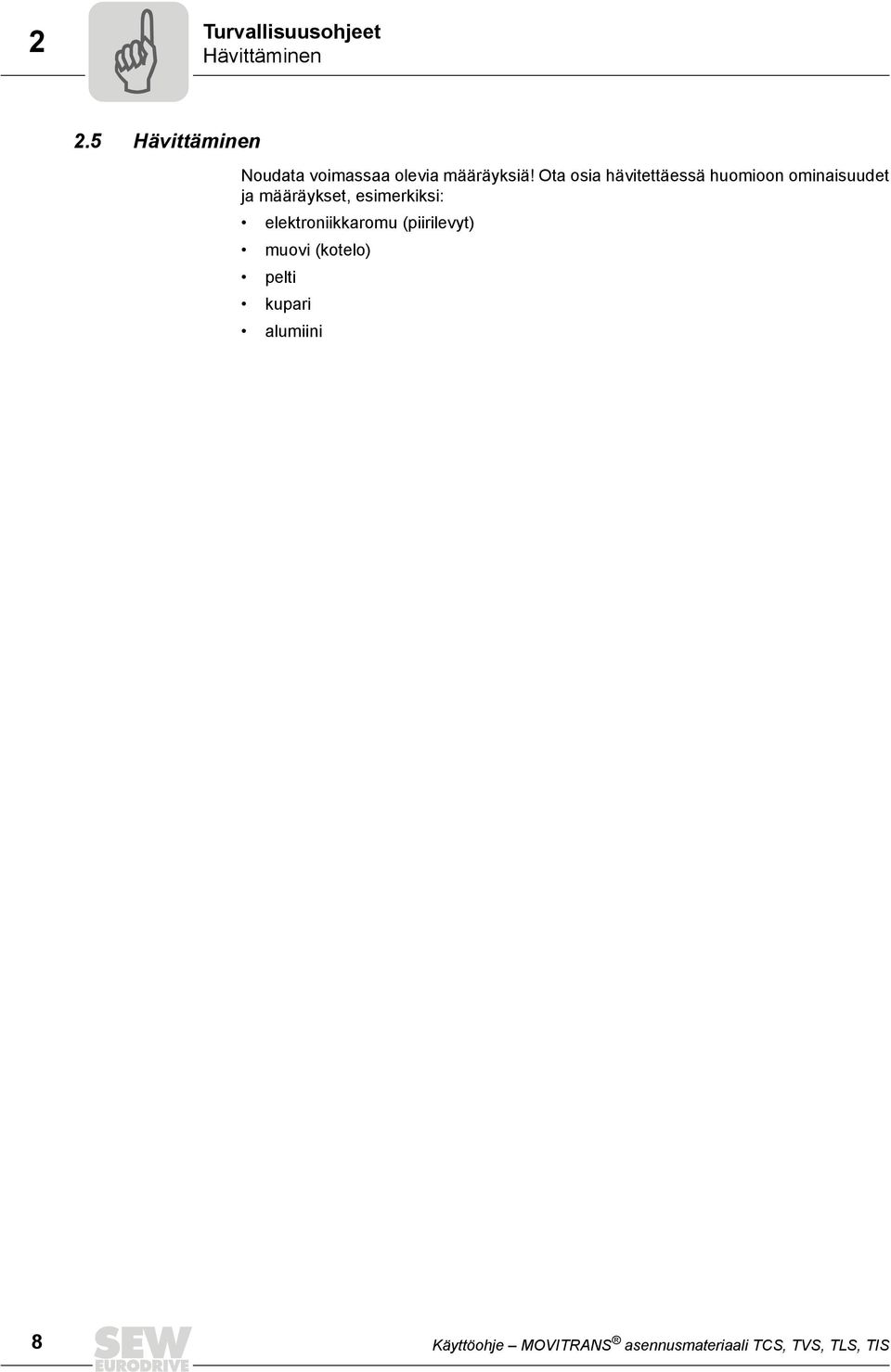

8 2 Turvallisuusohjeet Hävittäminen 2.5 Hävittäminen Noudata voimassaa olevia määräyksiä! Ota osia hävitettäessä huomioon ominaisuudet ja määräykset, esimerkiksi: elektroniikkaromu (piirilevyt) muovi (kotelo) pelti kupari alumiini 8 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

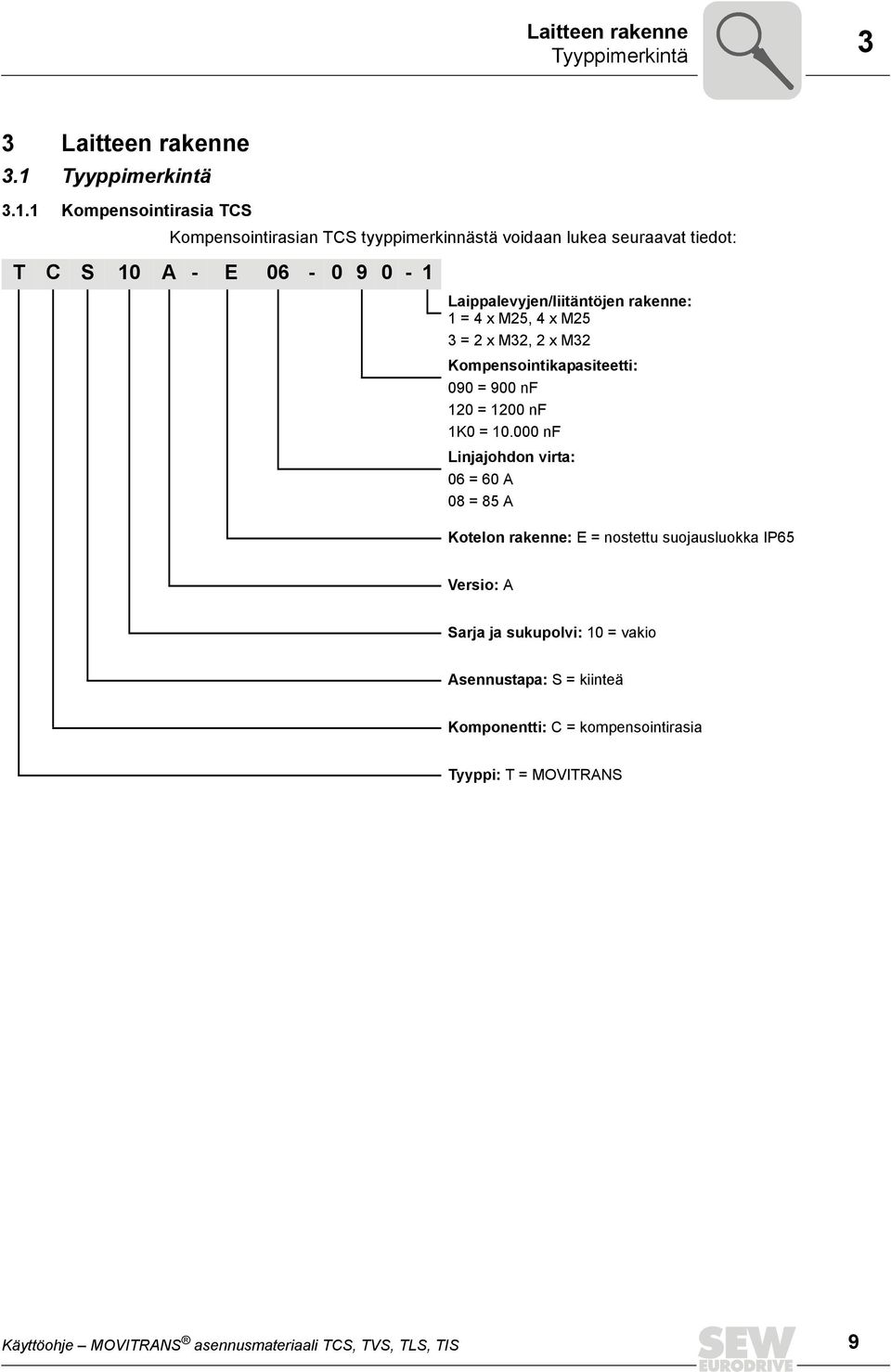

9 Laitteen rakenne Tyyppimerkintä 3 3 Laitteen rakenne 3.1 Tyyppimerkintä Kompensointirasia TCS Kompensointirasian TCS tyyppimerkinnästä voidaan lukea seuraavat tiedot: T C S 10 A - E Laippalevyjen/liitäntöjen rakenne: 1 = 4xM25, 4xM25 3 = 2xM32, 2xM32 Kompensointikapasiteetti: 090 = 900 nf 120 = 1200 nf 1K0 = nf Linjajohdon virta: 06 = 60 A 08 = 85 A Kotelon rakenne: E = nostettu suojausluokka IP65 Versio: A Sarja ja sukupolvi: 10 = vakio Asennustapa: S = kiinteä Komponentti: C = kompensointirasia Tyyppi: T = MOVITRANS Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 9

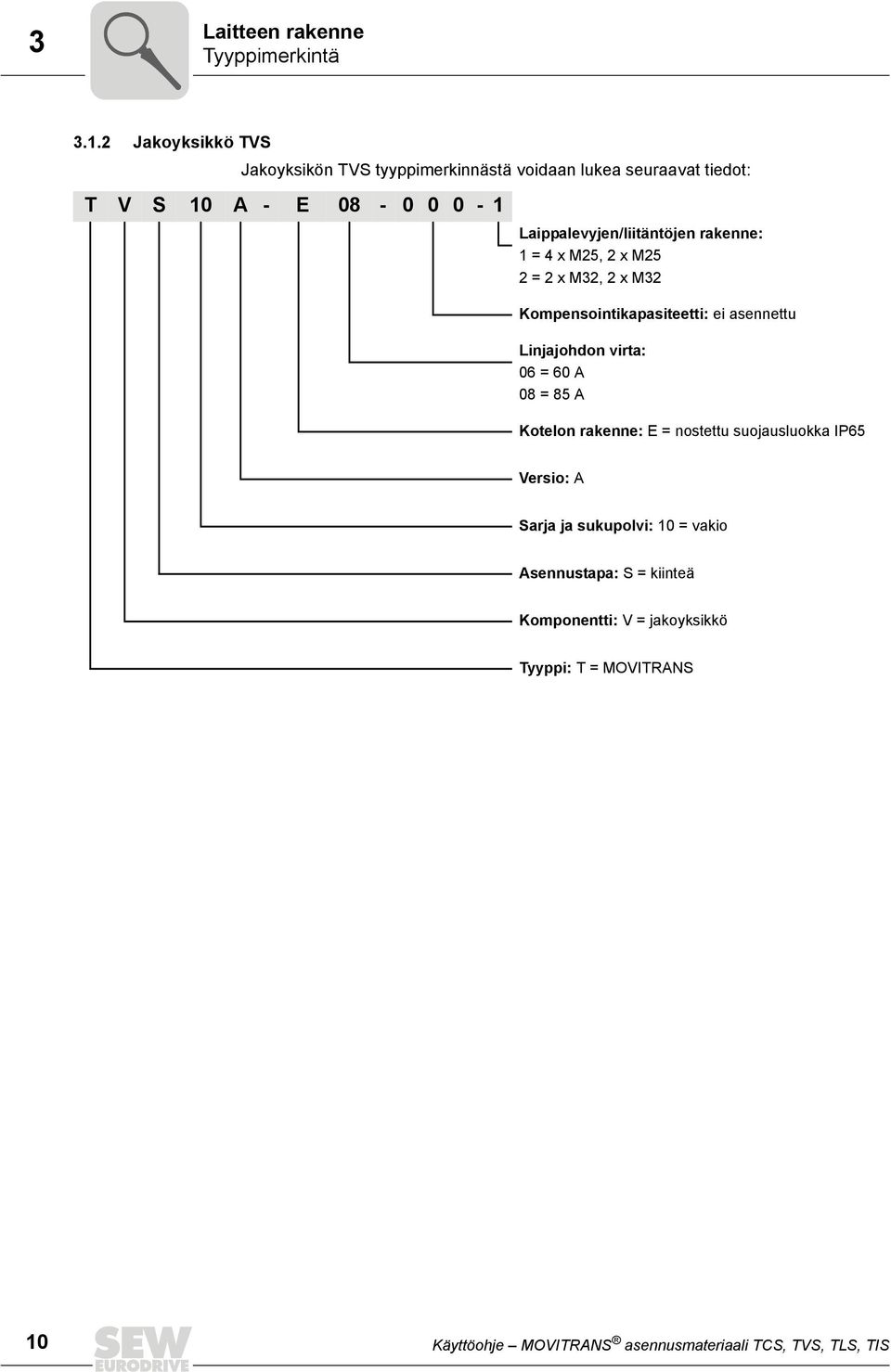

10 3 Laitteen rakenne Tyyppimerkintä Jakoyksikkö TVS Jakoyksikön TVS tyyppimerkinnästä voidaan lukea seuraavat tiedot: T V S 10 A - E Laippalevyjen/liitäntöjen rakenne: 1 = 4xM25, 2xM25 2 = 2xM32, 2xM32 Kompensointikapasiteetti: ei asennettu Linjajohdon virta: 06 = 60 A 08 = 85 A Kotelon rakenne: E = nostettu suojausluokka IP65 Versio: A Sarja ja sukupolvi: 10 = vakio Asennustapa: S = kiinteä Komponentti: V = jakoyksikkö Tyyppi: T = MOVITRANS 10 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

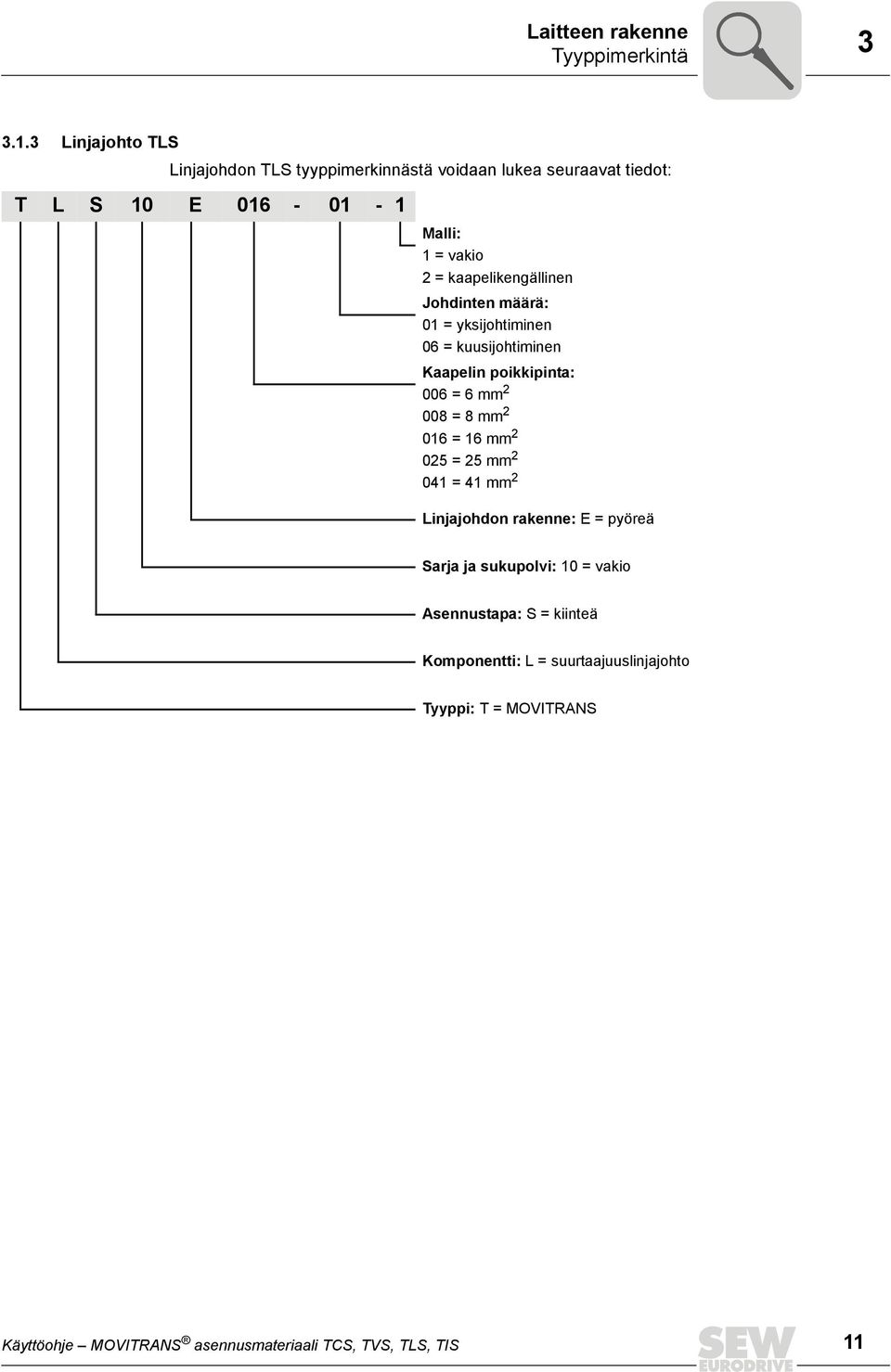

11 Laitteen rakenne Tyyppimerkintä Linjajohto TLS Linjajohdon TLS tyyppimerkinnästä voidaan lukea seuraavat tiedot: T L S 10 E Malli: 1 = vakio 2 = kaapelikengällinen Johdinten määrä: 01 = yksijohtiminen 06 = kuusijohtiminen Kaapelin poikkipinta: 006 = 6 mm = 8 mm = 16 mm = 25 mm = 41 mm 2 Linjajohdon rakenne: E = pyöreä Sarja ja sukupolvi: 10 = vakio Asennustapa: S = kiinteä Komponentti: L = suurtaajuuslinjajohto Tyyppi: T = MOVITRANS Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 11

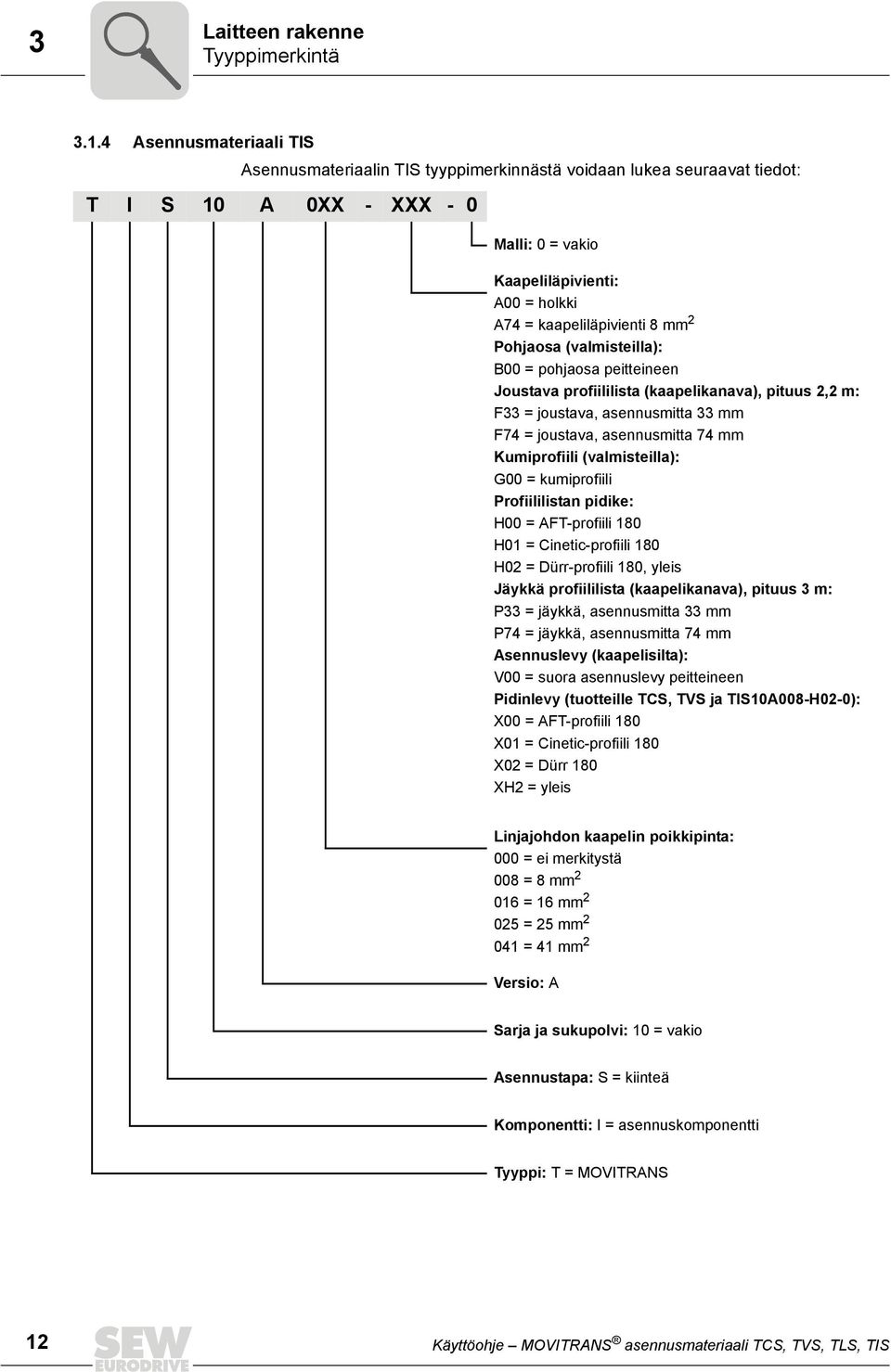

12 3 Laitteen rakenne Tyyppimerkintä Asennusmateriaali TIS Asennusmateriaalin TIS tyyppimerkinnästä voidaan lukea seuraavat tiedot: T I S 10 A 0XX - XXX - 0 Malli: 0 = vakio Kaapeliläpivienti: A00 = holkki A74 = kaapeliläpivienti 8 mm 2 Pohjaosa (valmisteilla): B00 = pohjaosa peitteineen Joustava profiililista (kaapelikanava), pituus 2,2 m: F33 = joustava, asennusmitta 33 mm F74 = joustava, asennusmitta 74 mm Kumiprofiili (valmisteilla): G00 = kumiprofiili Profiililistan pidike: H00 = AFT-profiili 180 H01 = Cinetic-profiili 180 H02 = Dürr-profiili 180, yleis Jäykkä profiililista (kaapelikanava), pituus 3 m: P33 = jäykkä, asennusmitta 33 mm P74 = jäykkä, asennusmitta 74 mm Asennuslevy (kaapelisilta): V00 = suora asennuslevy peitteineen Pidinlevy (tuotteille TCS, TVS ja TIS10A008-H02-0): X00 = AFT-profiili 180 X01 = Cinetic-profiili 180 X02 = Dürr 180 XH2 = yleis Linjajohdon kaapelin poikkipinta: 000 = ei merkitystä 008 = 8 mm = 16 mm = 25 mm = 41 mm 2 Versio: A Sarja ja sukupolvi: 10 = vakio Asennustapa: S = kiinteä Komponentti: I = asennuskomponentti Tyyppi: T = MOVITRANS 12 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

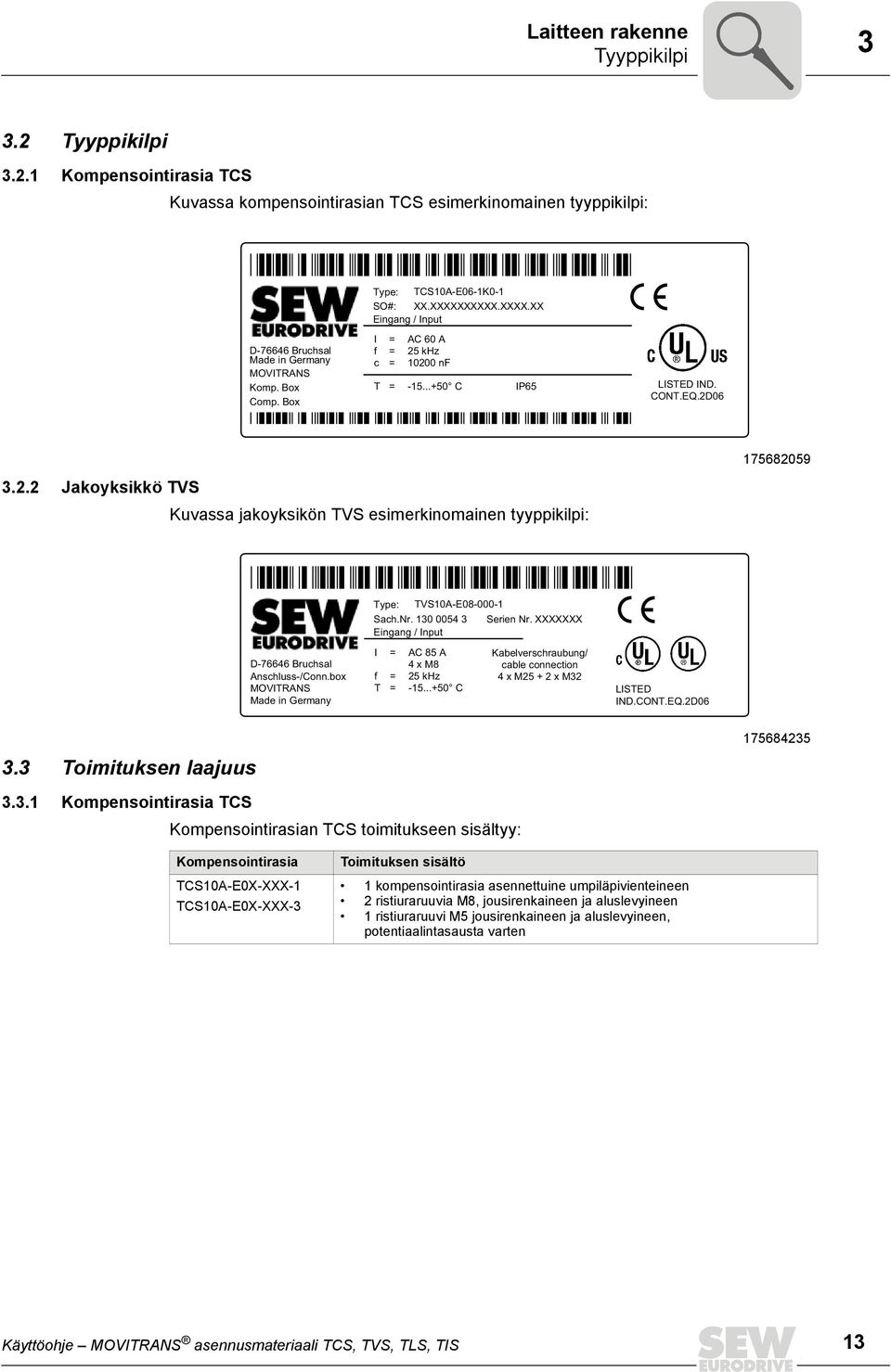

13 Laitteen rakenne Tyyppikilpi Tyyppikilpi Kompensointirasia TCS Kuvassa kompensointirasian TCS esimerkinomainen tyyppikilpi: D Bruchsal Made in Germany MOVITRANS Komp. Box Comp. Box Type: TCS10A-E06-1K0-1 SO#: XX.XXXXXXXXXX.XXXX.XX Eingang / Input I f c T = = = = AC 60 A 25 khz nf C IP65 LISTED IND. CONT.EQ.2D Jakoyksikkö TVS Kuvassa jakoyksikön TVS esimerkinomainen tyyppikilpi: D Bruchsal Anschluss-/Conn.box MOVITRANS Made in Germany Type: TVS10A-E Sach.Nr Serien Nr. XXXXXXX Eingang / Input I f T = = = AC 85 A 4 x M8 25 khz Kabelverschraubung/ cable connection 4 x M x M C LISTED IND.CONT.EQ.2D Toimituksen laajuus Kompensointirasia TCS Kompensointirasian TCS toimitukseen sisältyy: Kompensointirasia TCS10A-E0X-XXX-1 TCS10A-E0X-XXX-3 Toimituksen sisältö 1 kompensointirasia asennettuine umpiläpivienteineen 2 ristiuraruuvia M8, jousirenkaineen ja aluslevyineen 1 ristiuraruuvi M5 jousirenkaineen ja aluslevyineen, potentiaalintasausta varten Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 13

14 3 Laitteen rakenne Toimituksen laajuus Jakoyksikkö TVS Jakoyksikön TVS (linjajohdon virrat 60 A) toimitukseen sisältyy: Jakoyksikkö Toimituksen sisältö TVS10A-E jakoyksikkö, 4 asennettua umpiläpivientiä M25 ja 2 asennettua umpiläpivientiä M32 1 ristiuraruuvi M5 jousirenkaineen ja aluslevyineen, potentiaalintasausta varten 8 kuusiomutteria M6 8 siltaa Jakoyksikön TVS (linjajohdon virrat 85 A) toimitukseen sisältyy: Jakoyksikkö TVS10A-E TVS10A-E Toimituksen sisältö 1 jakoyksikkö asennettuine umpiläpivienteineen 1 ristiuraruuvi M5 jousirenkaineen ja aluslevyineen, potentiaalintasausta varten 4 kuusiomutteria M8 4 siltaa Linjajohto/syöttöjohto TLS Kaapelikengättömän linjajohdon/syöttöjohdon TLS toimitukseen sisältyy: Kaapelikengätön linjajohto/syöttöjohto TLS10E TLS10E TLS10E TLS10E TLS10E Toimituksen sisältö Halutun pituinen linjajohto/syöttöjohto TLS (Ilmoita tilauksessa haluttu pituus metreinä.) Toisen pään kaapelikengällisen linjajohdon/syöttöjohdon TLS toimitukseen sisältyy: Linjajohto kaapelikenkineen TLS10E TLS10E Toimituksen sisältö Halutun pituinen linja TLS, jonka toisessa päässä on kaapelikenkä (Ilmoita tilauksessa haluttu pituus metreinä.) 1 kaapelikenkä liitinpulttiin M8 liittämistä varten Asennuslevy TIS...-V..-0 Asennuslevyn TIS...-V..-0 toimituksen sisältö on: Asennuslevy Toimituksen sisältö TIS10A025-V asennuslevy suojuksineen 6 kuminuppia 14 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

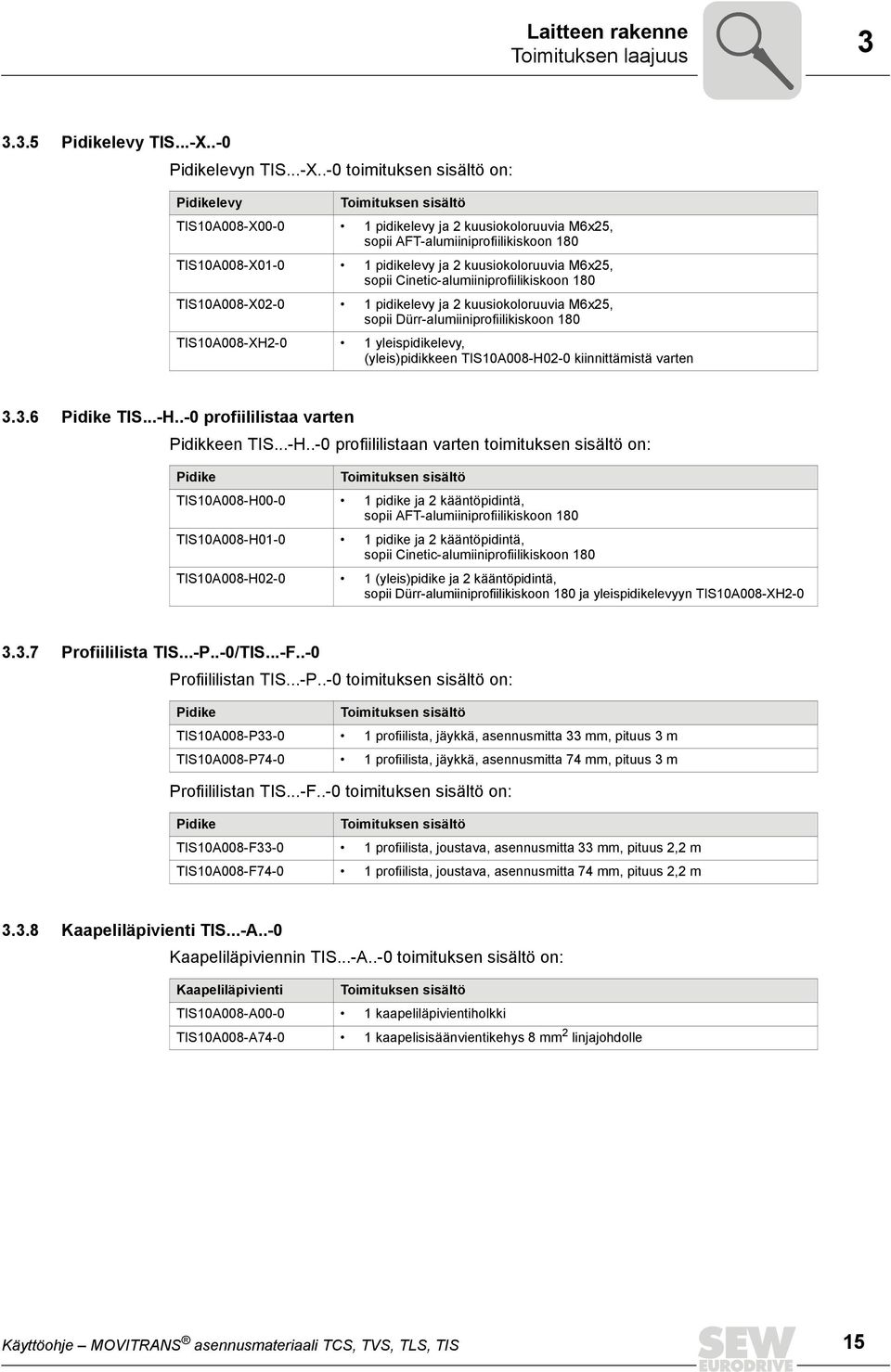

15 Laitteen rakenne Toimituksen laajuus Pidikelevy TIS...-X..-0 Pidikelevyn TIS...-X..-0 toimituksen sisältö on: Pidikelevy Toimituksen sisältö TIS10A008-X pidikelevy ja 2 kuusiokoloruuvia M6x25, sopii AFT-alumiiniprofiilikiskoon 180 TIS10A008-X pidikelevy ja 2 kuusiokoloruuvia M6x25, sopii Cinetic-alumiiniprofiilikiskoon 180 TIS10A008-X pidikelevy ja 2 kuusiokoloruuvia M6x25, sopii Dürr-alumiiniprofiilikiskoon 180 TIS10A008-XH2-0 1 yleispidikelevy, (yleis)pidikkeen TIS10A008-H02-0 kiinnittämistä varten Pidike TIS...-H..-0 profiililistaa varten Pidikkeen TIS...-H..-0 profiililistaan varten toimituksen sisältö on: Pidike Toimituksen sisältö TIS10A008-H pidike ja 2 kääntöpidintä, sopii AFT-alumiiniprofiilikiskoon 180 TIS10A008-H pidike ja 2 kääntöpidintä, sopii Cinetic-alumiiniprofiilikiskoon 180 TIS10A008-H (yleis)pidike ja 2 kääntöpidintä, sopii Dürr-alumiiniprofiilikiskoon 180 ja yleispidikelevyyn TIS10A008-XH Profiililista TIS...-P..-0/TIS...-F..-0 Profiililistan TIS...-P..-0 toimituksen sisältö on: Pidike Toimituksen sisältö TIS10A008-P profiilista, jäykkä, asennusmitta 33 mm, pituus 3 m TIS10A008-P profiilista, jäykkä, asennusmitta 74 mm, pituus 3 m Profiililistan TIS...-F..-0 toimituksen sisältö on: Pidike Toimituksen sisältö TIS10A008-F profiilista, joustava, asennusmitta 33 mm, pituus 2,2 m TIS10A008-F profiilista, joustava, asennusmitta 74 mm, pituus 2,2 m Kaapeliläpivienti TIS...-A..-0 Kaapeliläpiviennin TIS...-A..-0 toimituksen sisältö on: Kaapeliläpivienti Toimituksen sisältö TIS10A008-A kaapeliläpivientiholkki TIS10A008-A kaapelisisäänvientikehys 8 mm 2 linjajohdolle Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 15

16 3 Laitteen rakenne Kompensointirasia TCS 3.4 Kompensointirasia TCS Rakenne Seuraavassa kuvassa on kompensointirasia TCS: [3] [2] [1] [2] [3] [1] Kompensointirasia TCS10A [2] Laippalevy 1/2 [3] PE-liitäntä (M5) Umpiläpiviennit Umpiläpivientien määrä ja koot luetellaan taulukossa: Umpiläpivientien määrä ja koko Kompensointirasian tyyppi Laippalevy 1 Laippalevy 2 TCS10A-E TCS10A-E xM25 4xM25 TCS10A-E x M32 2 x M32 Muita kapasiteetteja on saatavana pyynnöstä Toiminto Kompensointirasiaa TCS käytetään linjainduktiviteetin kompensointiin. 16 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

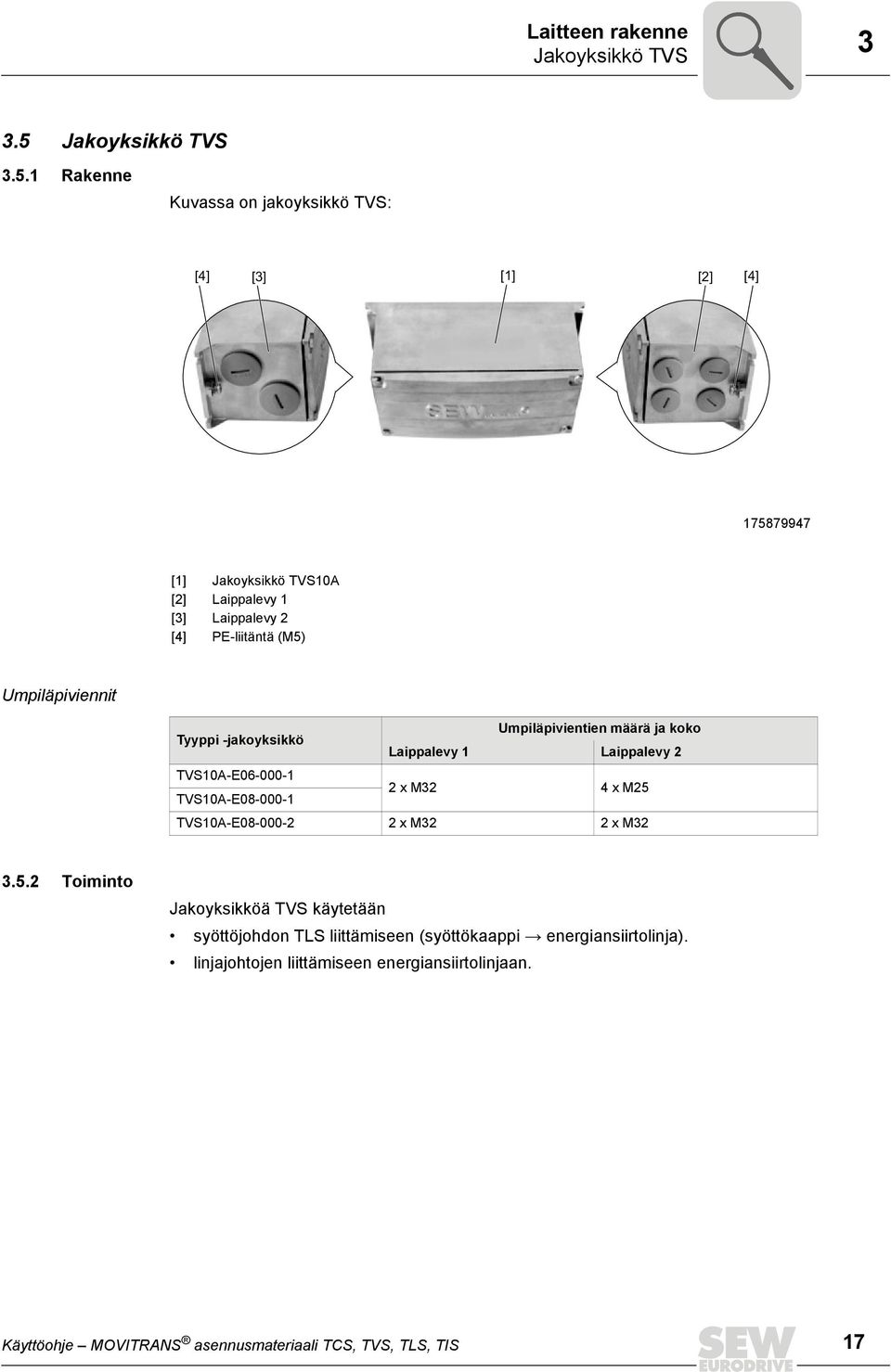

17 Laitteen rakenne Jakoyksikkö TVS Jakoyksikkö TVS Rakenne Kuvassa on jakoyksikkö TVS: [4] [3] [1] [2] [4] [1] Jakoyksikkö TVS10A [2] Laippalevy 1 [3] Laippalevy 2 [4] PE-liitäntä (M5) Umpiläpiviennit Umpiläpivientien määrä ja koko Tyyppi -jakoyksikkö Laippalevy 1 Laippalevy 2 TVS10A-E TVS10A-E xM32 4xM25 TVS10A-E x M32 2 x M Toiminto Jakoyksikköä TVS käytetään syöttöjohdon TLS liittämiseen (syöttökaappi Æ energiansiirtolinja). linjajohtojen liittämiseen energiansiirtolinjaan. Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 17

18 3 Laitteen rakenne Linjajohto/syöttöjohto TLS 3.6 Linjajohto/syöttöjohto TLS Rakenne Kuvassa on linjajohto/syöttöjohto TLS: [1] [2] [3] [4] [1] Linjajohto TLS10E (johdon poikkipinta 8 mm 2 ) [2] Linjajohto TLS10E (johdon poikkipinta 16 mm 2 ) [3] Linjajohto TLS10E /TLS10E (johdon poikkipinta 25/41 mm 2 ) [4] Syöttöjohto TLS10E (johdon poikkipinta 6 6 mm 2 ) Toiminto Linjajohto TLS10E : Keskitaajuuskaapeli siirtopäätä THM varten Asennus virtasilmukkana muoviprofiiliin Linjajohto TLS10E : Keskitaajuuskaapeli siirtopäätä THM varten Asennus lattialle tai lattiaan upotettuna Linjajohto TLS10E /TLS10E : Keskitaajuuskaapeli siirtopäätä THM varten Asennus virtasilmukkana lattialle tai lattiaan upotettuna Syöttöjohto TLS10E : Hienot säikeet, syöttöjohto syöttökaappi Æ energiansiirtolinja Kiinteä asennus esim. kaapelikanavaan tai energiansyöttöketjuun 18 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

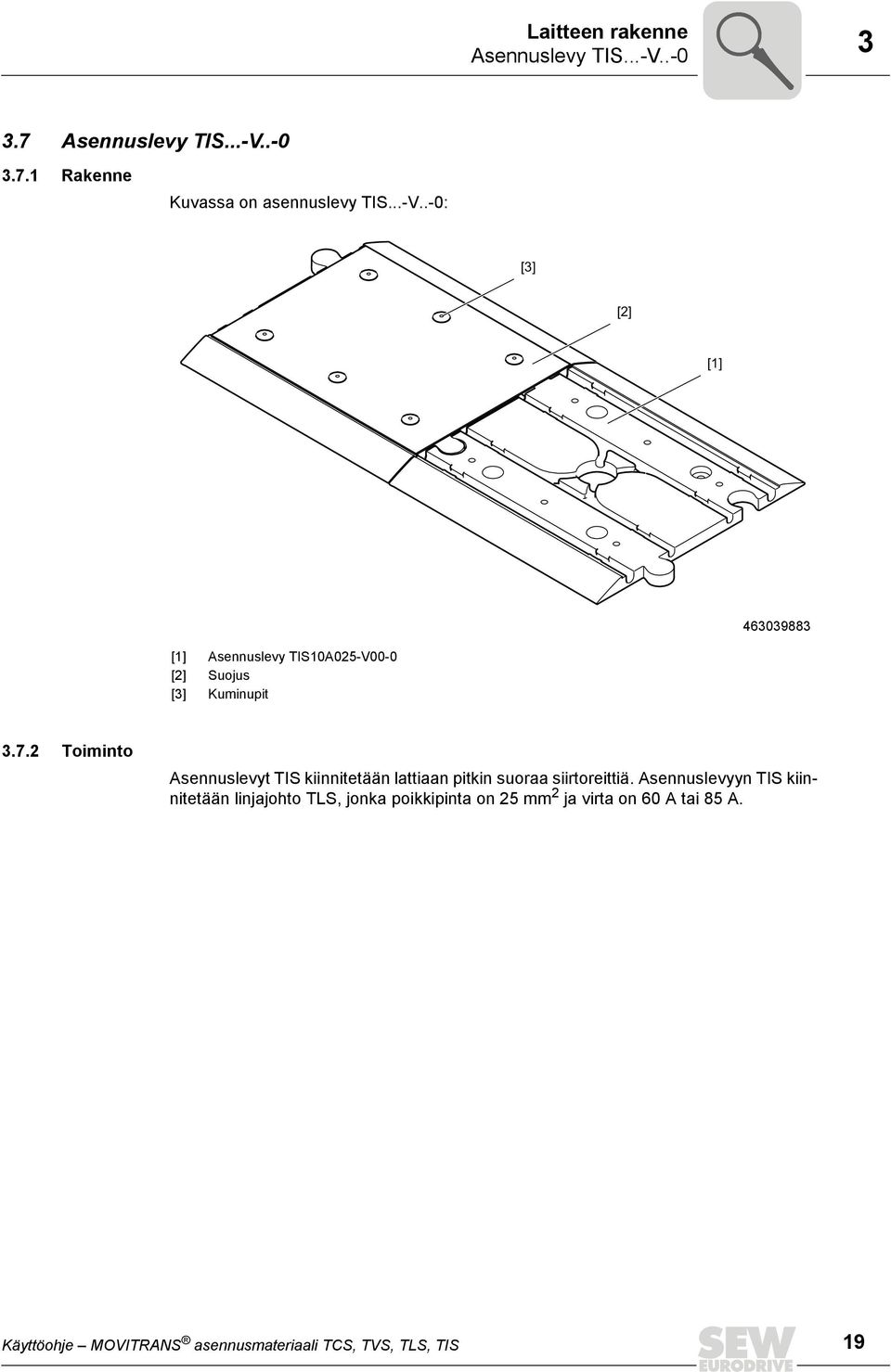

19 Laitteen rakenne Asennuslevy TIS...-V Asennuslevy TIS...-V Rakenne Kuvassa on asennuslevy TIS...-V..-0: [3] [2] [1] [1] Asennuslevy TIS10A025-V00-0 [2] Suojus [3] Kuminupit Toiminto Asennuslevyt TIS kiinnitetään lattiaan pitkin suoraa siirtoreittiä. Asennuslevyyn TIS kiinnitetään linjajohto TLS, jonka poikkipinta on 25 mm 2 ja virta on 60 A tai 85 A. Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 19

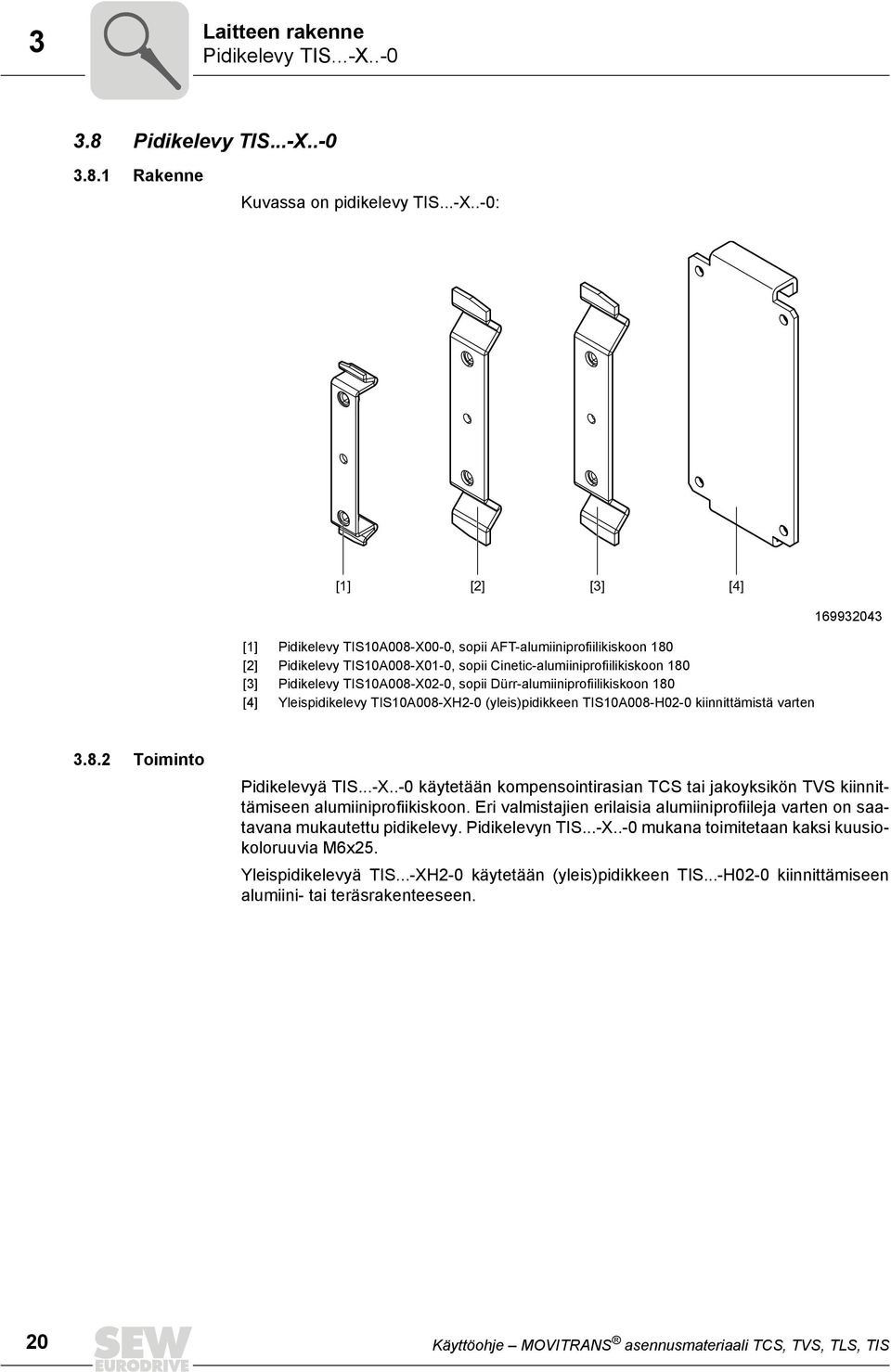

20 3 Laitteen rakenne Pidikelevy TIS...-X Pidikelevy TIS...-X Rakenne Kuvassa on pidikelevy TIS...-X..-0: [1] [2] [3] [4] [1] Pidikelevy TIS10A008-X00-0, sopii AFT-alumiiniprofiilikiskoon 180 [2] Pidikelevy TIS10A008-X01-0, sopii Cinetic-alumiiniprofiilikiskoon 180 [3] Pidikelevy TIS10A008-X02-0, sopii Dürr-alumiiniprofiilikiskoon 180 [4] Yleispidikelevy TIS10A008-XH2-0 (yleis)pidikkeen TIS10A008-H02-0 kiinnittämistä varten Toiminto Pidikelevyä TIS...-X..-0 käytetään kompensointirasian TCS tai jakoyksikön TVS kiinnittämiseen alumiiniprofiikiskoon. Eri valmistajien erilaisia alumiiniprofiileja varten on saatavana mukautettu pidikelevy. Pidikelevyn TIS...-X..-0 mukana toimitetaan kaksi kuusiokoloruuvia M6x25. Yleispidikelevyä TIS...-XH2-0 käytetään (yleis)pidikkeen TIS...-H02-0 kiinnittämiseen alumiini- tai teräsrakenteeseen. 20 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

21 Laitteen rakenne Pidike TIS...-H Pidike TIS...-H Rakenne Kuvassa on pidike TIS...-H..-0: [1] [2] [3] [1] Pidike TIS10A008-H00-0, sopii AFT-profiiliin 180 [2] Pidike TIS10A008-H01-0, sopii Cinetic-profiiliin 180 [3] (Yleis)pidike TIS10A008-H02-0, sopii Dürr-profiiliin 180 ja yleispidikelevyyn TIS10A008-XH Toiminto Pidikettä TIS10A...-H..-0 käytetään profiililistan TIS...-P..-0/TIS...F..-0 kiinnittämiseen. Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 21

22 3 Laitteen rakenne Jäykkä profiilista TIS...-P Jäykkä profiilista TIS...-P Rakenne Kuvassa on jäykkä profiililista TIS...-P..-0: [1] [2] [1] Jäykkä profiililista TIS10A008-P33-0 [2] Jäykkä profiililista TIS10A008-P Toiminto Jäykkää profiililistaa TIS...-P..-0 (kaapelikanava) käytetään linjajohdon TLS kiinnittämiseen ensisijaisesti suorilla osuuksilla. 22 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

23 Laitteen rakenne Joustava profiililista TIS...-F Joustava profiililista TIS...-F Rakenne Kuvassa on joustava profiililista TIS...-F..-0: [1] [2] [1] Joustava profiililista TIS10A008-F33-0 [2] Joustava profiililista TIS10A008-F Toiminto Joustavaa profiililistaa TIS...-F..-0 käytetään linjajohdon TLS kiinnittämiseen ensisijaisesti linjajohtoreitin kaarevissa osissa. Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 23

24 3 Laitteen rakenne Kaapeliläpivienti TIS...-A Kaapeliläpivienti TIS...-A Rakenne [1] [2] [1] Kaapeliläpivienti TIS10A008-A00-0 [2] Linjajohdon 8 mm 2 kaapeliläpivientikehys TIS10A008-A Toiminto Kaapeliläpivientiä TIS...-A..-0 käytetään, jos siirtoreitti on katkaistava. Siirtoreitti katkaistaan: siirtoreitin vaihdealueella. liitettäessä kompensointirasiaan TCS tai jakoyksikköön TVS. siirtoreitin päässä (reitin pääte). 24 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

25 Asennus Linjajohdon TLS valmistelu 4 4 Asennus 4.1 Linjajohdon TLS valmistelu Työkalut Kuvassa on linjajohdon TLS:n valmisteluun soveltuvia työkaluja: [1] [2] [3] [4] [5] [6] [1] Sivuleikkuri [4] Juotospata ja juotostina [2] Veitsi [5] Vasarakolvi ja juotostina [3] Kutisteletku [6] Ruuvipenkki Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 25

26 4 Asennus Linjajohdon TLS valmistelu Kaapelin malli Linjajohdot TLS ovat keskitaajuuskaapeleita. Keskitaajuuskaapelin keskiosa koostuu monista ohuista langoista, jota on eristetty lakkakerroksella toisistaan Menettelyohjeet Linjajohdon TLS päihin juotetaan kaapelikenkä. Kaapelikenkää ei saa kiinnittää puristamalla! Kaapelikenkien juottamiseen soveltuvat parhaiten juotospata ja vasarakolvi. Linjajohdon TLS valmistelu: 1. Työnnä kutisteletku kaapelin pään yli. 2. Merkitse kuorittava pituus. 3. Poista eriste kaapelin päästä Poista yksittäisten lankojen eriste (lakkakerros) ja juota kaapelikenkä kiinni. Vaihtoehdot ovat: 26 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

27 Asennus Linjajohdon TLS valmistelu 4 A Vasarakolvilla (soveltuu linjajohtojen poikkileikkauksille 8 mm 2 ): Täytä kaapelikenkä puoliksi juotostinalla. Työnnä kuorittu kaapelin pää kaapelikenkään. Kuumenna kaapelikenkää vasarakolvilla, kunnes yksittäisten lankojen eriste irtoaa ja poistaa kaapelikengästä ruskeana kuonana B Juotospata ja vasarakolvi: Pidä kuorittua kaapelin päätä juotospadassa, kun yksittäisten lankojen eriste irtoaa ja nousee juotospadan pinnalle. Täytä kaapelikenkä puoliksi juotostinalla. Työnnä kaapelin pää kaapelikenkään. Kuumenna kaapelikenkä vielä kerran vasarakolvilla C Kaasuliekki: Täytä kaapelikenkä puoliksi juotostinalla. Työnnä kuorittu kaapelin pää kaapelikenkään. Kuumenna kaapelikenkää kaasuliekillä, kunnes yksittäisten lankojen eriste irtoaa ja poistaa kaapelikengästä ruskeana kuonana. Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 27

28 4 Asennus Syöttöjohdon TLS valmistelu Huolehdi juotettaessa siitä, että lankojen eriste (lakkakerros) liukenee ja poistuu kaapelikengästä! Vain siten saavutetaan hyvä liitos ja pieni ylimenovastus. 5. Työnnä kutisteletku juotoskohdan päälle. 6. Lämmitä kutistesukkaa, kunnes se peittää juotoskohdan tiiviisti Syöttöjohdon TLS valmistelu Kaapelin malli Syöttöjohto TLS on kuusisäikeinen kaapeli. Säikeistä kolme on sinisiä ja kolme muistia. Syöttöjohdon säikeen lankoja ei ole eristetty toisistaan. Kolmea samanväristä säiettä käytetään meno- tai paluujohtimena Menettelyohjeet Syöttöjohdon TLS valmistelu: Purista rengaskaapelikenkä jokaiseen säikeen päähän normaalilla työkalulla. Kaapelikengän malli: katso luku "Tekniset tiedot/linjajohto/syöttöjohto TLS" (Æ sivu 37). 28 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

29 Asennus Linjajohdon TLS liittäminen kompensointirasiaan TCS Linjajohdon TLS liittäminen kompensointirasiaan TCS Menettelyohjeet Linjajohdon TLS liittäminen kompensointirasiaan TCS: 1. Irrota liitettäviä linjajohtoja vastaava määrä umpiläpivientejä. 2. Kiinnitä umpiläpivientien tilalla vastaava määrä kaapeliläpivientejä M25/M Avaa kompensointirasia. Irrota kotelon kannen neljä kuusioruuvia M5. 4. Vie valmisteltu linjajohto läpiviennin kautta kompensointirasian liitintilaan. 5. Linjajohdon TLS liittäminen TCS:ään: Irrota ristiuraruuvit M8 kompensointirasia liitinpiirilevystä. Pujota linjajohdon kaapelikengät liitinpulteille. Kiinnitä ristiuraruuvit takaisin liitinpultteihin. Linjajohdot ovat kiinni. Kuvassa ovat kompensointirasiaan liitetyt linjajohdot: 6. Kiinnitä kansi neljällä kuusioruuvilla M Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 29

30 4 Asennus Linjajohdon TLS liittäminen jakoyksikköön TVS 4.4 Linjajohdon TLS liittäminen jakoyksikköön TVS Menettelyohjeet Linjajohdon TLS liittäminen jakoyksikköön TVS: 1. Irrota liitettäviä linjajohtoja vastaava määrä umpiläpivientejä. 2. Kiinnitä umpiläpivientien tilalla vastaava määrä kaapeliläpivientejä M25/M32/M Avaa jakoyksikkö. Irrota kotelon kannen neljä kuusioruuvia M5. 4. Vie valmisteltu linjajohto läpiviennin kautta jakoyksikön liitintilaan. 5. Linjajohdon TLS liittäminen TVS:ään: Irrota liitinriman kuusiomuttereita M6 kytkentäkaaviota ja liitettävien linjajohtojen määrää vastaavasti. Kytke virtasillat piirikaavion mukaan. Pujota linjajohdon kaapelikengät liitinriman liitinpulteille. Kiinnitä kuusiomutterit M6 takaisin liitintappeihin. Linjajohdot ovat kiinni. Kuvissa ovat jakoyksikköön liitetyt linjajohdot: 60 A A 6. Kiinnitä kansi neljällä kuusioruuvilla M Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

31 Asennus Syöttöjohdon TLS liittäminen jakoyksikköön TVS Syöttöjohdon TLS liittäminen jakoyksikköön TVS Menettelyohjeet Syöttöjohdon TLS liittäminen jakoyksikköön TVS: 1. Irrota yksi umpiläpivienti (M32) jakoyksiköstä. 2. Asenna umpiläpiviennin tilalle kaapeliläpivienti M Avaa jakoyksikkö. Irrota kotelon kannen neljä kuusioruuvia M5. 4. Purista syöttöjohdon jokaiseen säikeeseen rengaskaapelikenkä (6 mm 2, 6 mm reikä). 5. Vie kaapelikengällinen syöttöjohto läpiviennin kautta jakoyksikön liitintilaan. 6. Syöttöjohdon TLS liittäminen TVS:ään: Irrota liitinriman kuusiomuttereita M6 liitintapeista kytkentäkaaviota ja liitettävien linjajohtojen määrää vastaavasti. Kytke virtasillat piirikaavion mukaan. Asetta syöttöjohdon kolme samanväristä kaapelikengällista säiettä liitinriman liitintappeihin. Kiinnitä kuusiomutterit M6 takaisin liitintappeihin. Syöttöjohto on kiinni. 7. Kiinnitä kansi neljällä kuusioruuvilla M5. Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 31

32 4 Asennus Kompensointirasian TCS/jakoyksikön TVS maadoittaminen 4.6 Kompensointirasian TCS/jakoyksikön TVS maadoittaminen Ohjeet Noudata ohjeita, kun maadoitat kompensointirasian TCS ja jakoyksikön TVS: Maadoita laite lyhyintä tietä. Käytä kelta-vihreää maadoituskaapelia Menettelyohjeet Kompensointirasian TCS ja jakoyksikön TVS maadoittaminen: 1. Yhdistä maadoitusliitäntä (kaapelin poikkipinta 16 mm 2 ) paikalliseen maapotentiaaliin (esim. sähköriippuratojen alumiinikiskoon). [1] [2] [1] Laippalevy (mallin mukaan muita liitäntöjä) [2] Maadoitusliitäntä Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

33 Asennus Asennuskomponenttien TIS10A asentaminen Asennuskomponenttien TIS10A asentaminen Ohjeet Asennuskomponentit TIS10A (pidikkeet, profiililistat, pidinlevyt, kaapeliläpiviennit) soveltuvat asennettavaksi alumiiniprofiilikiskoihin (esim. sähköriippuradat) ja yleensä koneisiin. Asennettaessa teräsrakenteeseen on käytettävä suojalevyä. Noudata seuraavia ohjeita asennettaessa alumiiniprofiilikiskoihin ja asennettaessa yleensä: Profiililistojen TIS...-P..-0/TIS...-F..-0 varmaan kiinnittämiseen tarvitaan pidikkeitä TIS...-H..-0: suorat reitit, jäykkä profiililista TIS...-PXX-0: 2 kpl/metri kaarteet, joustava profiililista TIS...-FXX-0: 3 kpl/metri Menettelyohjeet Asentaminen alumiiniprofiilikiskoihin ja asentaminen yleensä: 1. Kierrä pidikkeet TIS...-H..-0 kiinni alumiiniprofiilikiskoon tai yleisesti asennettaessa yleispidikelevyyn TIS...-XH2-0. Asenna pidike jokaisen siirtovälin alkuun ja loppuun. Suoralla osuudella pidikkeiden väli on 50 cm. Kaarteissa väli on 30 cm. 2. Varmista, että pidikkeiden pikalukot ovat auki. 3. Paina profiililistat TIS...-P..-0/TIS...-F..-0 pidikkeisiin TIS...-H..-0 niin, että ne napsahtava paikalleen (katso kuva [A]). 4. Linjaa profiililistat TIS...-P..-0/TIS...-F Sulje pidikkeiden TIS...-H..-0 pikalukot (katso kuva [B]). [A] [B] [1] [2] [3] [4] [1] [2] [3] [4] [1] Alumiiniprofiilikisko (yleisasennus: käytä yleispidikelevyä TIS10A008-XH2-0) [2] Pidike TIS...-H..-0 [3] Kääntöpidike [4] Profiililista TIS...-P..-0/TIS...-F..-0 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 33

34 4 Asennus Asennuskomponenttien TIS10A asentaminen Asennus - alumiiniprofiilikiskoon Kuvassa on alumiiniprofiilikiskoon asennettuja asennuskomponentteja TIS10A008...: [A] [B] [1] [2] [9] [3] [4] [5] [6] [7] [8] [9] [A] [B] Kompensointirasian TCS/jakoyksikön TVS asentaminen Täydellisen profiililistajärjestelmän TIS asentaminen [1] Käytettävään alumiiniprofiilikiskoon sopiva pidikelevy TIS10A008-X...-0 [2] Kaapeliläpivienti TIS10A008-A00-0 [3] Linjajohdon 8 mm 2 kaapeliläpivientikehys TIS10A008-A74-0 [4] Käytettävään alumiiniprofiilikiskoon sopiva pidike TIS10A008-H..-0 [5] Jäykkä profiililista TIS10A008-P74-0 [6] Jäykkä profiililista TIS10A008-P33-0 [7] Joustava profiililista TIS10A008-F33-0 [8] Joustava profiililista TIS10A008-F74-0 [9] Alumiiniprofiilikisko (ei sisälly toimitukseen) Asennusmitta Kuvassa on asennetun profiililistajärjestelmän asennusmitta: [A] [B] [C] [A] [B] [C] Asennusmitta, AFT-profiili 180 sekä sopiva pidike (...-H00-0) ja profiililista Asennusmitta, Cinetic-profiili 180 sekä sopiva pidike (...-H01-0) ja profiililista Asennusmitta, Dürr-profiili 180 sekä sopiva pidike (...-H02-0) ja profiililista 34 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

35 Asennus Asennuskomponenttien TIS10A asentaminen 4 Yleisasennus Kuvassa on alumiinirakenteeseen ja teräsrakenteeseen asennettuja asennuskomponentteja TIS10A008...: [1] [A] [2] [3] [9] [4] [5] [6] [7] [B] [3] [9] [4] [5] [6] [7] [8] [A] [B] Asennus alumiinirakenteeseen Asennus teräsrakenteeseen [1] Kaapeliläpivienti TIS10A008-A00-0 [2] Linjajohdon 8 mm 2 kaapeliläpivientikehys TIS10A008-A74-0 [3] (Yleis)pidike TIS10A008-H02-0, sopii alumiiniprofiilikiskoon 180 ja -yleispidikelevyyn TIS10A008-XH2-0 [4] Jäykkä profiililista TIS10A008-P74-0 [5] Jäykkä profiililista TIS10A008-P33-0 [6] Joustava profiililista TIS10A008-F33-0 [7] Joustava profiililista TIS10A008-F74-0 [8] Suojalevy asennettaessa teräsrakenteeseen (ei sisälly toimitukseen) [9] Yleispidikelevy TIS10A-008-XH2-0 (yleis)pidikettä TIS10A008-H02-0 varten Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 35

36 4 Asennus Asennuskomponenttien TIS10A asentaminen Asennusmitta Kuvassa on asennusmitta, kun profiililistajärjestelmän asentamiseen on käytetty yleispidikelevyä TIS10008-XH2-0 (yleis)pidikettä TIS10A008-H02-0 varten: [A] [B] [A] [B] Asennusmitta asennettaessa alumiinirakenteeseen Asennusmitta asennettaessa teräsrakenteen suojalevyn kanssa 36 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

37 Tekniset tiedot Hyväksynnät kva i P f n Hz 5 5 Tekniset tiedot 5.1 Hyväksynnät Taulukossa luetellaan MOVITRANS -komponenttien voimassa olevat hyväksynnät: Komponentti Tyyppi Hyväksyntä Syöttöjohto TLS10E UL, CSA Linjajohto TLS10E UL Linjajohto TLS10E UL Linjajohto TLS10E UL Linjajohto TLS10E UL Profiililista TIS10A...-P..-0/TIS...-F..-0 UL94-V0 Profiililistan pidikkeet TIS10A...-H..-0 UL94-V0 E, UL94-V0 Kaapeliläpivientikehykset TIS10A...-A..-0 UL94-V0 5.2 Linjajohto/syöttöjohto TLS Taulukossa luetellaan linjajohdon/syöttöjohdon TLS mekaaniset ominaisuudet: Linjajohdon tyyppi Johdon Ulko-läpi-mitta Asennustapa Taivutussäde poikkipinta [mm 2 ] [mm] [mm] TLS10E jäykkä tai ± 0.3 -joustava 80 TLS10E ± TLS10E ± jäykkä TLS10E ± TLS10E ± Taulukossa luetellaan linjajohdon/syöttöjohdon TLS sähköiset ominaisuudet: Linjajohdon tyyppi TLS10E Eristeen/vaipan Johtohäviöt Käyttö-jännite materiaali [mm 2 ] [W/-linjametri] [V] 15 (virta 60 A) (virta 60 A) TLS10E (2 rinnakkaista johtoa) Termomuovi / TLS10E polyuretaani 20 (virta 60 A) 1000 TLS10E (virta 60 A) 25 (virta 85 A) 1000 TLS10E (virta 85 A) 1000 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 37

38 5 kva i P f n Hz Tekniset tiedot Linjajohto/syöttöjohto TLS Taulukossa luetellaan linjajohdon/syöttöjohdon TLS liitäntätiedot kompensointirasiaan TCS/liitäntäyksikköön TAS (4 kw) liitinpultilla M8: Linjajohdon tyyppi Kaapelikenkä Käyttö Kaapeliläpivienti Liitin-alue Tyyppi Leveys [mm] (muovi) [mm] TLS10E Klauke 1R/8 15 TAS10A (4 kw) - - TLS10E Klauke 3R/8 15 TCS10A M TLS10E Klauke 4R/8 16 TLS10E Klauke 5R/8 TLS10E Klauke 6SG/8 17 TCS10A TAS10A (4 kw) M Taulukossa on tiedot liitettäessä linjajohto/syöttöjohto TLS jakoyksikköön TVS liitinpultilla M6: Linjajohdon tyyppi Kaapelikenkä Kaapeliläpivienti Liitin-alue Tyyppi Leveys [mm] (muovi) [mm] TLS10E Klauke 1R/6 12 M TLS10E Klauke 3R/6 12 M TLS10E Klauke 4R/6 14 TLS10E TLS10E Klauke 5SG/6 Klauke 6SG/6 15 M Taulukossa on tiedot liitettäessä linjajohto/syöttöjohto TLS liitäntäyksikköön TAS (16 kw) liitinpultilla M10: Tyyppi Kaapelikenkä Tyyppi Leveys [mm] TLS10E Klauke 1R/10 17 TLS10E Klauke 4R/10 18 TLS10E Klauke 5R/10 TLS10E Klauke 6SG/ Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

39 Tekniset tiedot Dokumentaatio kva i P f n Hz Dokumentaatio Saatavissa olevat dokumentaatiot Kosketuksettomaan energiansiirtoon MOVITRANS :illa on saatavana seuraavat julkaisut: Julkaisut Numero Suomi Englanti Järjestelmän kuvaus MOVITRANS Edition 06/2007 Käyttöohje MOVITRANS Stationary Converts TPS10A Käyttöohje MOVITRANS Transformer Module TAS10A Käyttöohje Pick-upit MOVITRANS THM10C/THM10E Käyttöohje MOVITRANS liikkuva muunnin TPM12B Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS Käsikirja MOVITRANS Project Planning Käsikirja MOVITRANS Transmission Line Assembly for THM10E Pick-Ups Käsikirja MOVITRANS SHELL TPS Startup Software Version Edition 09/ Edition 09/ Julkaisuajankohta 07/ Julkaisuajankohta 07/ Julkaisuajankohta 06/ Edition 07/ Edition 07/ Edition 06/ Edition 06/ Edition 06/ Edition 10/2004 Edellä luetellut yhteen koottuna sisältävät kansion saa pyynnöstä: Julkaisukokoelma Numero Suomi Englanti Järjestelmäkäsikirja MOVITRANS Edition 09/ Täydentävä dokumentaatio SEW-EURODRIVE tarjoaa edellä lueteltujen ohjeiden lisäksi dokumentteja sähkökäyttötekniikan kaikilta osa-alueilta. Niitä ovat ennen kaikkea sarjan "Praxis der Antriebstechnik" julkaiset sekä elektronisesti säädettyjen moottorien käsikirjat ja luettelot. Kotisivullamme on lisäksi ladattavissa laaja valikoima eri kielisiä dokumentteja. Julkaisuja voi tilata tarvittaessa painettuna ja sidottuna SEW-EURODRIVEltä. Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 39

40 6 kva i P f n Hz Mittapiirrokset Kompensointirasia TCS10A 6 Mittapiirrokset 6.1 Kompensointirasia TCS10A Kuvassa on kompensointirasian TCS10A mittapiirros, mitat mm: 6, ,5 [A] [B] [A] Laippalevy 1 [B] Laippalevy Umpiläpiviennit TCS...-1 Kuvassa on umpiläpivientien TCS...-1 mittapiirros, mitat mm: 80 [A] [B] (4x) M25 x 1,5 (4x) M25 x 1, [A] Laippalevy 1 [B] Laippalevy 2 40 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

41 Mittapiirrokset Jakoyksikkö TVS10A kva i P f n Hz Umpiläpiviennit TCS...-3 Kuvassa on umpiläpivientien TCS...-3 mittapiirros, mitat mm: [A] [B] (2x) M32 x 1,5 (2x) M32 x 1, [A] Laippalevy 1 [B] Laippalevy Jakoyksikkö TVS10A Kuvassa on jakoyksikön TVS10A mittapiirros, mitat mm: 6, ,5 [A] [B] [A] Laippalevy 1 [B] Laippalevy 2 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 41

42 6 kva i P f n Hz Mittapiirrokset Jakoyksikkö TVS10A Umpiläpiviennit TVS...-1 Kuvassa on umpiläpivientien TVS...-1 mittapiirros, mitat mm: [A] [B] (4x) M25 x 1,5 (2x) M32 x 1, [A] Laippalevy 1 [B] Laippalevy Umpiläpiviennit TVS...-2 Kuvassa on umpiläpivientien TVS...-2 mittapiirros, mitat mm: [A] [B] (2x) M32 x 1,5 (2x) M32 x 1, [A] Laippalevy 1 [B] Laippalevy 2 42 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

43 Mittapiirrokset Asennuslevy TIS...-V..-0 kva i P f n Hz Asennuslevy TIS...-V Asennuslevy TIS10A025V00-0 Kuvassa on asennuslevyn TIS10A025 V00-0 mittapiirros, mitat mm: Ø 14 Ø Kuvassa on asennuslevyn TIS10A025 V00-0 suojuksen mittapiirros, mitat mm: Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 43

44 6 kva i P f n Hz Mittapiirrokset Pidikelevy TIS...-X Pidikelevy TIS...-X Pidikelevy TIS10A008-X00-0 Kuvassa on pidikelevyn TIS10A008-X00-0 mittapiirros (sopii AFT-profiiliin 180), mitat mm: 109,5 76 M6 Ø5,5 16 5, , Pidikelevy TIS10A008-X01-0 Kuvassa on pidikelevyn TIS10A008-X01-0 mittapiirros (sopii Cinetic-profiiliin 180), mitat mm: M Ø5,5 12,5 1, ,6 114,9 134, Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

45 Ø5.5 Mittapiirrokset Pidikelevy TIS...-X..-0 kva i P f n Hz Pidikelevy TIS10A008-X02-0 Kuvassa on pidikelevyn TIS10A008-X02-0 mittapiirros (sopii Dürr-profiiliin 180), mitat mm: M Ø5,5 15,3 4, ,6 120,6 139, Yleispidikelevy TIS10A008-XH2-0 Kuvassa on yleispidikelevyn TIS10A008-XH2-0 mittapiirros (sopii pidikkeeseen TIS10A008-H02-0), mitat mm: Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 45

46 6 kva i P f n Hz Mittapiirrokset Pidike TIS...-H Pidike TIS...-H Pidike TIS10A008-H00-0 Kuvassa on pidikkeen TIS10A008-H00-0 mittapiirros (sopii AFT-profiiliin 180), mitat mm: Pidike TIS10A008-H01-0 Kuvassa on pidikkeen TIS10A008-H01-0 mittapiirros (sopii Cinetic-profiiliin 180), mitat mm: Pidike TIS10A008-H02-0 Kuvassa on pidikkeen TIS10A008-H02-0 mittapiirros (sopii Dürr-profiiliin 180 ja yleispidikelevyyn), mitat mm: 153, Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

47 Mittapiirrokset Jäykkä profiilista TIS...-P..-0 kva i P f n Hz Jäykkä profiilista TIS...-P Profiililista TIS10A008-P33-0 Kuvassa on profiililistan TIS10A008-P33-0 mittapiirros, mitat mm: 15, , Profiililista TIS10A008-P74-0 Kuvassa on profiililistan TIS10A008-P74-0 mittapiirros, mitat mm: 15, , Joustava profiililista TIS...-F Profiililista TIS10A008-F33-0 Kuvassa on profiililistan TIS10A008-F33-0 mittapiirros, mitat mm: 15, ,1 11,15 37,29 54x39, Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 47

48 6 kva i P f n Hz Mittapiirrokset Kaapeliläpivienti TIS...-A Profiililista TIS10A008-F74-0 Kuvassa on profiililistan TIS10A008-F74-0 mittapiirros, mitat mm: 15, , ,82 54x39, Kaapeliläpivienti TIS...-A Kaapeliläpivienti TIS10A008-A00-0 Kuvassa on asennuslevyn TIS10A008-A00-0 mittapiirros, mitat mm: Ø Ø9,5 Ø17, Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

49 Mittapiirrokset Suojalevy kva i P f n Hz Kaapeliläpivientikehys TIS10A008-A74-0 Kuvassa on kaapeliläpivientikehyksen TIS10A008-A74-0 mittapiirros, mitat mm: 8,5 74 Ø11,8 55,5 Ø11, Suojalevy Suojalevy ei sisälly toimitukseen. Suojalevy on valmistettava alumiinista. Kuvassa on suojalevyn mittapiirros, mitat mm: 70, Ø 10.5 Ø 5.5 R Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 49

50 7 Osoiteluettelo 7 Osoiteluettelo Saksa Pääkonttori Tuotantolaitos Competence Center Bruchsal Keskiosa Pohjoisosa Itäosa Eteläosa Länsiosa SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42 D Bruchsal Postilokero-osoite Postfach 3023 D Bruchsal SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 1 D Graben-Neudorf SEW-EURODRIVE GmbH & Co KG Alte Ricklinger Straße D Garbsen (Hannoverin lähellä) SEW-EURODRIVE GmbH & Co KG Dänkritzer Weg 1 D Meerane (Zwickaun lähellä) SEW-EURODRIVE GmbH & Co KG Domagkstraße 5 D Kirchheim (Münchenin lähellä) SEW-EURODRIVE GmbH & Co KG Siemensstraße 1 D Langenfeld (Düsseldorfin lähellä) Elektroniikka SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42 D Bruchsal Drive Service Hotline / puhelinpäivystys 24 h Muiden huoltopisteiden yhteystiedot Saksassa pyynnöstä. Tel Fax sew@sew-eurodrive.de Tel Fax sc-mitte@sew-eurodrive.de Tel Fax sc-nord@sew-eurodrive.de Tel Fax sc-ost@sew-eurodrive.de Tel Fax sc-sued@sew-eurodrive.de Tel Fax sc-west@sew-eurodrive.de Tel Fax sc-elektronik@sew-eurodrive.de SEWHELP Ranska Tuotantolaitos Haguenau SEW-USOCOME 48-54, route de Soufflenheim B. P F Haguenau Cedex Tuotantolaitos Forbach SEW-EUROCOME Zone Industrielle Technopôle Forbach Sud B. P F Forbach Cedex Bordeaux Lyon Paris SEW-USOCOME Parc d'activités de Magellan 62, avenue de Magellan - B. P. 182 F Pessac Cedex SEW-USOCOME Parc d'affaires Roosevelt Rue Jacques Tati F Vaulx en Velin SEW-USOCOME Zone industrielle 2, rue Denis Papin F Verneuil I'Etang Muiden huoltopisteiden yhteystiedot Ranskassa pyynnöstä. Tel Fax sew@usocome.com Tel Tel Fax Tel Fax Tel Fax Alankomaat Rotterdam VECTOR Aandrijftechniek B.V. Industrieweg 175 NL-3044 AS Rotterdam Postbus NL-3004 AB Rotterdam Tel Fax info@vector.nu Algeria Alger Réducom 16, rue des Frères Zaghnoun Bellevue El-Harrach Alger Tel Fax reducom_sew@yahoo.fr 50 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

51 Osoiteluettelo 7 Argentiina Buenos Aires SEW EURODRIVE ARGENTINA S.A. Centro Industrial Garin, Lote 35 Ruta Panamericana Km 37, Garin Tel Fax sewar@sew-eurodrive.com.ar Australia Melbourne Sydney SEW-EURODRIVE PTY. LTD. 27 Beverage Drive Tullamarine, Victoria 3043 SEW-EURODRIVE PTY. LTD. 9, Sleigh Place, Wetherill Park New South Wales, 2164 Tel Fax enquires@sew-eurodrive.com.au Tel Fax enquires@sew-eurodrive.com.au Belgia Competence Center Bryssel Teollisuusvaihteet Antwerpen SEW Caron-Vector Avenue Eiffel 5 B-1300 Wavre SEW Caron-Vector Rue de Parc Industriel, 31 BE-6900 Marche-en-Famenne SEW Caron-Vector Glasstraat, 19 BE-2170 Merksem Tel Fax info@caron-vector.be Tel Fax service-wallonie@sew-eurodrive.be Tel Fax service-antwerpen@sew-eurodrive.be Brasilia Tuotantolaitos Sao Paulo SEW-EURODRIVE Brasil Ltda. Avenida Amâncio Gaiolli, Rodovia Presidente Dutra Km 208 Guarulhos SP SAT - SEW ATENDE Muiden huoltopisteiden yhteystiedot Brasiliassa pyynnöstä. Tel Fax sew@sew.com.br Bulgaria Sofia BEVER-DRIVE GmbH Bogdanovetz Str.1 BG-1606 Sofia Tel Fax bever@fastbg.net Chile Santiago de Chile SEW-EURODRIVE CHILE LTDA. Las Encinas 1295 Parque Industrial Valle Grande LAMPA RCH-Santiago de Chile Postilokero-osoite Casilla 23 Correo Quilicura - Santiago - Chile Tel Fax ventas@sew-eurodrive.cl Egypti Kairo Copam Egypt for Engineering & Agencies 33 EI Hegaz ST, Heliopolis, Cairo Tel Fax copam@datum.com.eg Espanja Bilbao SEW-EURODRIVE ESPAÑA, S.L. Parque Tecnológico, Edificio, 302 E Zamudio (Vizcaya) Tel Fax sew.spain@sew-eurodrive.es Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 51

52 7 Osoiteluettelo Etelä-Afrikka Johannesburg Cape Town Durban SEW-EURODRIVE (PROPRIETARY) LIMITED Eurodrive House Cnr. Adcock Ingram and Aerodrome Roads Aeroton Ext. 2 Johannesburg 2013 P.O.Box Bertsham 2013 SEW-EURODRIVE (PROPRIETARY) LIMITED Rainbow Park Cnr. Racecourse & Omuramba Road Montague Gardens Cape Town P.O.Box Chempet 7442 Cape Town SEW-EURODRIVE (PROPRIETARY) LIMITED 2 Monaco Place Pinetown Durban P.O. Box 10433, Ashwood 3605 Tel Fax info@sew.co.za Tel Fax Telex cfoster@sew.co.za Tel Fax cdejager@sew.co.za Gabon Libreville ESG Electro Services Gabun Feu Rouge Lalala 1889 Libreville Gabun Tel Fax Hong Kong Hong Kong SEW-EURODRIVE LTD. Unit No , 8th Floor Hong Leong Industrial Complex No. 4, Wang Kwong Road Kowloon, Hong Kong Tel Fax contact@sew-eurodrive.hk Intia Vadodara Chennai SEW-EURODRIVE India Private Limited Plot No. 4, GIDC PORRamangamdi Vadodara Gujarat SEW-EURODRIVE India Private Limited Plot No. K3/1, Sipcot Industrial Park PhaseII Mambakkam Village Sriperumbudur Kancheepuram Dist, Tamil Nadu Tel Fax sales@seweurodriveindia.com subodh.ladwa@seweurodriveindia.com Tel Fax c.v.shivkumar@seweurodriveindia.com Irlanti Dublin Alperton Engineering Ltd. 48 Moyle Road Dublin Industrial Estate Glasnevin, Dublin 11 Tel Fax info@alperton.ie Iso-Britannia Normanton SEW-EURODRIVE Ltd. Beckbridge Industrial Estate P.O. Box No.1 GB-Normanton, West- Yorkshire WF6 1QR Tel Fax info@sew-eurodrive.co.uk Israel Tel-Aviv Liraz Handasa Ltd. Ahofer Str 34B / Holon Tel Fax office@liraz-handasa.co.il Italia Milano SEW-EURODRIVE di R. Blickle & Co.s.a.s. Via Bernini,14 I Solaro (Milano) Tel Fax sewit@sew-eurodrive.it 52 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS

53 Osoiteluettelo 7 Itävalta Wien SEW-EURODRIVE Ges.m.b.H. Richard-Strauss-Strasse 24 A-1230 Wien Tel Fax sew@sew-eurodrive.at Japani Iwata SEW-EURODRIVE JAPAN CO., LTD 250-1, Shimoman-no, Iwata Shizuoka Tel Fax sewjapan@sew-eurodrive.co.jp Kamerun Douala Electro-Services Rue Drouot Akwa B.P. 2024, Douala Tel Fax Kanada Kiina Tuotantolaitos Toronto Vancouver SEW-EURODRIVE CO. OF CANADA LTD. 210 Walker Drive Bramalea, Ontario L6T3W1 SEW-EURODRIVE CO. OF CANADA LTD Honeyman Street Delta. B.C. V4G 1 E2 Montreal SEW-EURODRIVE CO. OF CANADA LTD Rue Leger LaSalle, Quebec H8N 2V9 Muiden huoltopisteiden yhteystiedot Kanadassa pyynnöstä. Tianjin Suzhou Guangzhou Shenyang Wuhan SEW-EURODRIVE (Tianjin) Co., Ltd. No. 46, 7th Avenue, TEDA Tianjin SEW-EURODRIVE (Suzhou) Co., Ltd. 333, Suhong Middle Road Suzhou Industrial Park Jiangsu Province, SEW-EURODRIVE (Guangzhou) Co., Ltd. No. 9, JunDa Road East Section of GETDD Guangzhou SEW-EURODRIVE (Shenyang) Co., Ltd. 10A-2, 6th Road Shenyang Economic Technological Development Area Shenyang, SEW-EURODRIVE (Wuhan) Co., Ltd. 10A-2, 6th Road No. 59, the 4th Quanli Road, WEDA Wuhan Muiden huoltopisteiden yhteystiedot Kiinassa pyynnöstä. Tel Fax marketing@sew-eurodrive.ca Tel Fax marketing@sew-eurodrive.ca Tel Fax marketing@sew-eurodrive.ca Tel Fax info@sew-eurodrive.cn Tel Fax suzhou@sew-eurodrive.cn Tel Fax guangzhou@sew-eurodrive.cn Tel Fax shenyang@sew-eurodrive.cn Tel Fax Kolumbia Bogotá SEW-EURODRIVE COLOMBIA LTDA. Calle 22 No Bodega 6, Manzana B Santafé de Bogotá Tel Fax sewcol@sew-eurodrive.com.co Korea Ansan-City SEW-EURODRIVE KOREA CO., LTD. B 601-4, Banweol Industrial Estate , Shingil-Dong Ansan Tel Fax master@sew-korea.co.kr Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS 53

54 7 Osoiteluettelo Korea Busan SEW-EURODRIVE KOREA Co., Ltd. No , Songjeong - dong Gangseo-ku Busan Tel Fax master@sew-korea.co.kr Kreikka Ateena Christ. Boznos & Son S.A. 12, Mavromichali Street P.O. Box 80136, GR Piraeus Tel Fax info@boznos.gr Kroatia Zagreb KOMPEKS d. o. o. PIT Erdödy 4 II HR Zagreb Tel Fax kompeks@inet.hr Latvia Riika SIA Alas-Kuul Katlakalna 11C LV-1073 Riga Libanon Beirut Gabriel Acar & Fils sarl B. P Bourj Hammoud, Beirut Liettua Alytus UAB Irseva Naujoji 19 LT Alytus Tel Fax info@alas-kuul.com Tel Fax ssacar@inco.com.lb Tel Fax info@irseva.lt Luxemburg Bryssel CARON-VECTOR S.A. Avenue Eiffel 5 B-1300 Wavre Tel Fax info@caron-vector.be Malesia Johore SEW-EURODRIVE SDN BHD No. 95, Jalan Seroja 39, Taman Johor Jaya Johor Bahru, Johor West Malaysia Tel Fax sales@sew-eurodrive.com.my Marokko Casablanca Afit 5, rue Emir Abdelkader MA Casablanca Tel Fax ali.alami@premium.net.ma Meksiko Quéretaro SEW-EURODRIVE MEXICO SA DE CV SEM M93 Tequisquiapan No. 102 Parque Industrial Quéretaro C.P Quéretaro, México Tel Fax scmexico@seweurodrive.com.mx Norja Moss SEW-EURODRIVE A/S Solgaard skog 71 N-1599 Moss Tel Fax sew@sew-eurodrive.no 54 Käyttöohje MOVITRANS asennusmateriaali TCS, TVS, TLS, TIS
