ADVARSEL! RISIKO FOR HØRESKADER

Transkriptio

1 FORKLARING PÅ SYMBOLER OG SIKKERHEDSADVARSLER Læs betjeningsvejledningen, før du benytter kædesaven. Anlæg hoved-, øjen- og høreværn. Hold i kædesaven med begge hænder, mens du saver. Advarsel! Risiko for tilbageslag. Læs, forstå og følg alle advarsler. Dette produkt opfylder kravene i relevante EU-direktiver. ADVARSEL! RISIKO FOR HØRESKADER UNDER NORMALE ANVENDELSESFORHOLD UDSÆTTES BRUGEREN FOR ET LYDNIVEAU STØRRE END ELLER LIG MED 85 db(a) MODEL LYDNIVEAU VIBRATIONSNIVEAU EN 608-ISO /14/EF EN 608-ISO 7505 LpA LwA Bagerste Forreste håndtag garanteret håndtag DT ,0 cm³ 102 db(a) 112 db(a) 6,1 m/s² 7,7 m/s² GODKENDELSESNUMMER FOR CE-EMISSIONSKRAV (2002/88/EF) DT : e11 97/68SA 2010/ DK-1

2 1. Tilbageslagssikring 2. Starthåndtag 3. Luftfilter 4. Choker 5. Spjældsikring 6. Bagerste håndtag 7. Gashåndtag 8. Gaslåseknap 9. Motorkontakt 10. Benzintank 11. Olietank 12. Forreste håndtag 13. Kæde 14. Sværd SIKKERHED FREM FOR ALT Advarsler i betjeningsvejledningen, der er markerede med symbolet vedrører kritiske punkter, som brugeren skal tage hensyn til for at forhindre alvorlig tilskadekomst. Derfor er det vigtigt, at du læser og følger alle punkter i denne vejledning. BEMÆRKNINGER VEDRØRENDE FORSKELLIGE TYPER ADVARSLER I BETJENINGSVEJLEDNINGEN Betegner vejledning, der skal følges for at forebygge ulykker med alvorlig tilskadekomst eller død til følge. Betegner vejledning, der skal følges for at forebygge fejlfunktion eller beskadigelse af kædesaven. Betegner tip til, hvordan brugeren opnår større produktivitet eller bedre resultater ved brug af kædesaven. DK-2

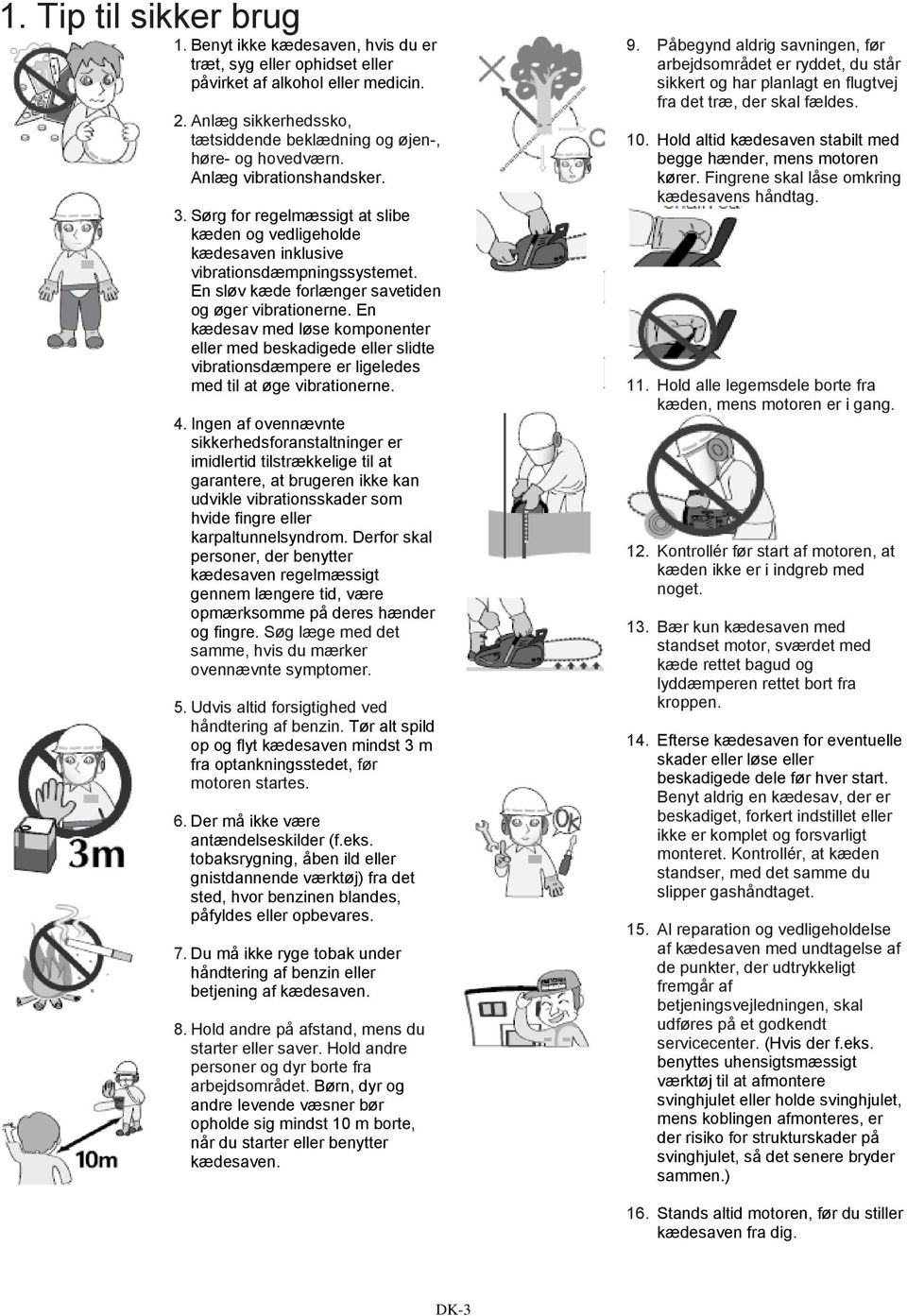

3 1. Tip til sikker brug 1. Benyt ikke kædesaven, hvis du er træt, syg eller ophidset eller påvirket af alkohol eller medicin. 2. Anlæg sikkerhedssko, tætsiddende beklædning og øjen-, høre- og hovedværn. Anlæg vibrationshandsker. 3. Sørg for regelmæssigt at slibe kæden og vedligeholde kædesaven inklusive vibrationsdæmpningssystemet. En sløv kæde forlænger savetiden og øger vibrationerne. En kædesav med løse komponenter eller med beskadigede eller slidte vibrationsdæmpere er ligeledes med til at øge vibrationerne. 4. Ingen af ovennævnte sikkerhedsforanstaltninger er imidlertid tilstrækkelige til at garantere, at brugeren ikke kan udvikle vibrationsskader som hvide fingre eller karpaltunnelsyndrom. Derfor skal personer, der benytter kædesaven regelmæssigt gennem længere tid, være opmærksomme på deres hænder og fingre. Søg læge med det samme, hvis du mærker ovennævnte symptomer. 5. Udvis altid forsigtighed ved håndtering af benzin. Tør alt spild op og flyt kædesaven mindst 3 m fra optankningsstedet, før motoren startes. 6. Der må ikke være antændelseskilder (f.eks. tobaksrygning, åben ild eller gnistdannende værktøj) fra det sted, hvor benzinen blandes, påfyldes eller opbevares. 7. Du må ikke ryge tobak under håndtering af benzin eller betjening af kædesaven. 8. Hold andre på afstand, mens du starter eller saver. Hold andre personer og dyr borte fra arbejdsområdet. Børn, dyr og andre levende væsner bør opholde sig mindst 10 m borte, når du starter eller benytter kædesaven. 9. Påbegynd aldrig savningen, før arbejdsområdet er ryddet, du står sikkert og har planlagt en flugtvej fra det træ, der skal fældes. 10. Hold altid kædesaven stabilt med begge hænder, mens motoren kører. Fingrene skal låse omkring kædesavens håndtag. 11. Hold alle legemsdele borte fra kæden, mens motoren er i gang. 12. Kontrollér før start af motoren, at kæden ikke er i indgreb med noget. 13. Bær kun kædesaven med standset motor, sværdet med kæde rettet bagud og lyddæmperen rettet bort fra kroppen. 14. Efterse kædesaven for eventuelle skader eller løse eller beskadigede dele før hver start. Benyt aldrig en kædesav, der er beskadiget, forkert indstillet eller ikke er komplet og forsvarligt monteret. Kontrollér, at kæden standser, med det samme du slipper gashåndtaget. 15. Al reparation og vedligeholdelse af kædesaven med undtagelse af de punkter, der udtrykkeligt fremgår af betjeningsvejledningen, skal udføres på et godkendt servicecenter. (Hvis der f.eks. benyttes uhensigtsmæssigt værktøj til at afmontere svinghjulet eller holde svinghjulet, mens koblingen afmonteres, er der risiko for strukturskader på svinghjulet, så det senere bryder sammen.) 16. Stands altid motoren, før du stiller kædesaven fra dig. DK-3

4 17. Vær meget forsigtig ved savning af småbuske og unge træer, idet tynde kviste risikerer at blive revet med af kæden, så de svirper mod dig eller får dig til at miste balancen. 18. Vær forberedt på tilbageslag, hvis du saver en gren af, der er under spænding, idet den risikerer at svirpe, når spændingen udløses. 19. Sav aldrig i kraftig vind, dårligt vejr, dårlig sigtbarhed eller ved meget høje eller lave temperaturer. Kontrollér altid, om træet har døde grene, der risikerer at falde ned, når du begynder at save i det. 20. Hold håndtagene tørre, rene og fri for olie og benzin. 21. Benyt kun kædesaven på steder med god udluftning. Motoren må aldrig tændes i lukkede eller dårligt udluftede lokaler. Udstødningsgassen indeholder livsfarlig carbonmonoxid (CO). 22. Benyt ikke kædesaven oppe i et træ, medmindre du har modtaget specialuddannelse i dette. 23. Pas på tilbageslag. Tilbageslag er betegnelsen for den opadrettede acceleration af sværdet, der optræder, hvis kæden på sværdets spids kommer i berøring med en genstand. Tilbageslag kan bevirke, at du mister kontrollen over kædesaven, så der opstår en farlig situation. 24. Sæt sværdskærmen på, når kædesaven skal transporteres. SIKKERHEDSFORANSTALTNINGER MOD TILBAGESLAG FOR KÆDESAVSBRUGERE Hvis kæden langs sværdets spids sætter sig fast, kan kædesaven slynges hurtigt bagud mod brugeren. I begge tilfælde er der risiko for at miste kontrollen over kædesaven og komme alvorligt til skade. Stol aldrig på kædesavens indbyggede sikkerhedsanordninger alene. Som kædesavsbrugere skal du træffe en række foranstaltninger for at forebygge ulykker eller skader ved savearbejdet. (1) Med en grundlæggende forståelse for, hvordan tilbageslag opstår, kan du mindske eller udelukke overraskelser. Pludselige hændelser kan medføre ulykker. (2) Hold altid kædesaven stabilt med begge hænder, mens motoren er i gang. Hold højre hånd på det bagerste og venstre hånd på det forreste håndtag. Fingrene skal låse omkring kædesavens håndtag. Med et stabilt gren bevarer du kontrollen over kædesaven og mindsker risikoen for tilbageslag. (3) Kontrollér, at arbejdsområdet er frit for hindringer. Sørg for, at sværdets spids ikke kan komme i berøring med kævler, grene eller andre genstande, der risikerer at give tilbageslag, når kædesaven er i gang. (4) Sav med højt motoromdrejningstal. Tilbageslag kan opstå, hvis sværdets spids kommer i berøring med en genstand, eller kæden sætter sig fast i savsporet. Hvis spidsen kommer i berøring med en genstand, kan sværdet slynges opad og bagud mod brugeren. (5) Stræk dig ikke for langt og sav ikke over skulderhøjde. (6) Skærp og vedligehold kæden i henhold til producentens anvisninger. (7) Benyt kun sværd og kæder anbefalede af producenten. DK-4

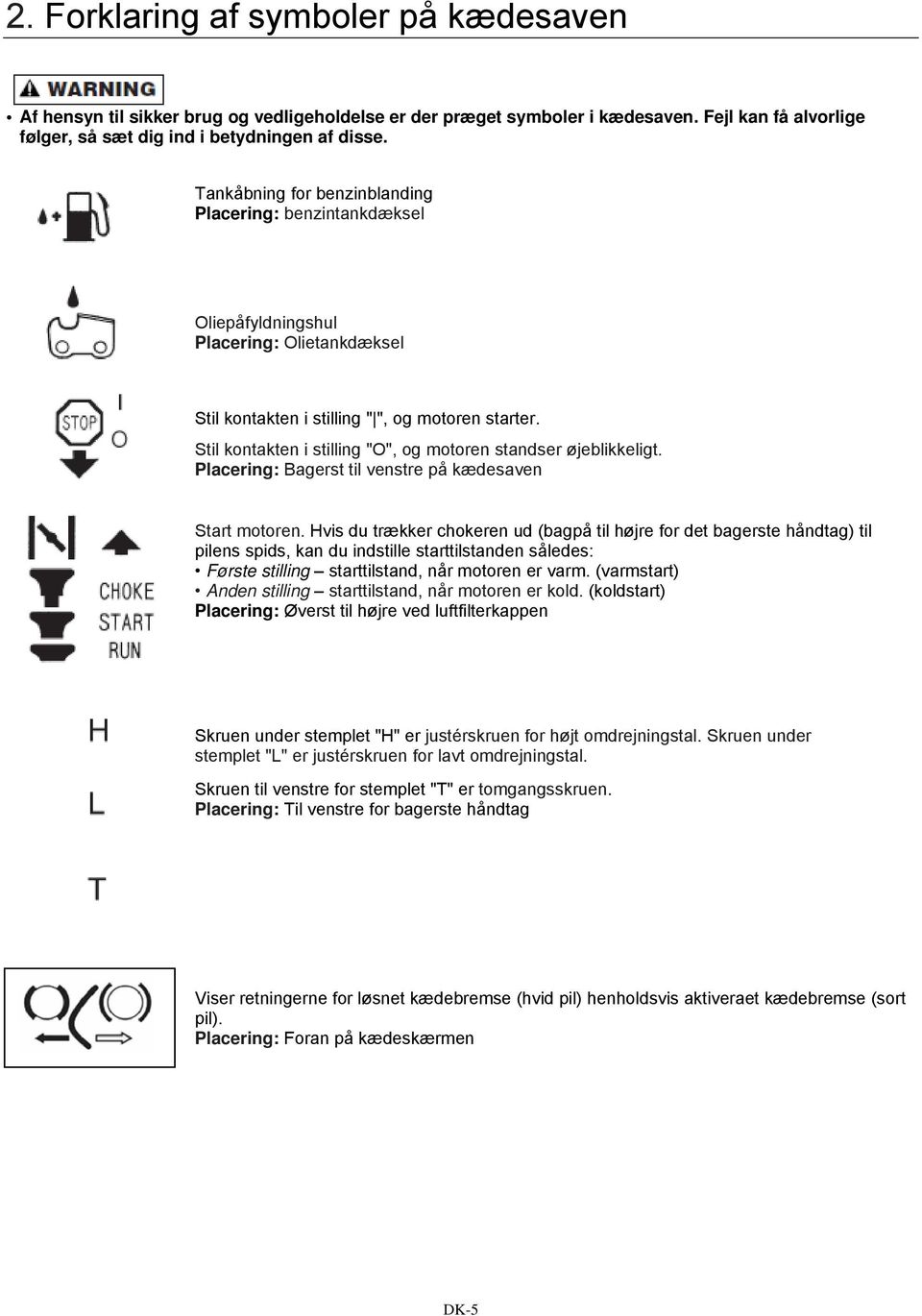

5 2. Forklaring af symboler på kædesaven Af hensyn til sikker brug og vedligeholdelse er der præget symboler i kædesaven. Fejl kan få alvorlige følger, så sæt dig ind i betydningen af disse. Tankåbning for benzinblanding Placering: benzintankdæksel Oliepåfyldningshul Placering: Olietankdæksel Stil kontakten i stilling " ", og motoren starter. Stil kontakten i stilling "O", og motoren standser øjeblikkeligt. Placering: Bagerst til venstre på kædesaven Start motoren. Hvis du trækker chokeren ud (bagpå til højre for det bagerste håndtag) til pilens spids, kan du indstille starttilstanden således: Første stilling starttilstand, når motoren er varm. (varmstart) Anden stilling starttilstand, når motoren er kold. (koldstart) Placering: Øverst til højre ved luftfilterkappen Skruen under stemplet "H" er justérskruen for højt omdrejningstal. Skruen under stemplet "L" er justérskruen for lavt omdrejningstal. Skruen til venstre for stemplet "T" er tomgangsskruen. Placering: Til venstre for bagerste håndtag Viser retningerne for løsnet kædebremse (hvid pil) henholdsvis aktiveraet kædebremse (sort pil). Placering: Foran på kædeskærmen DK-5

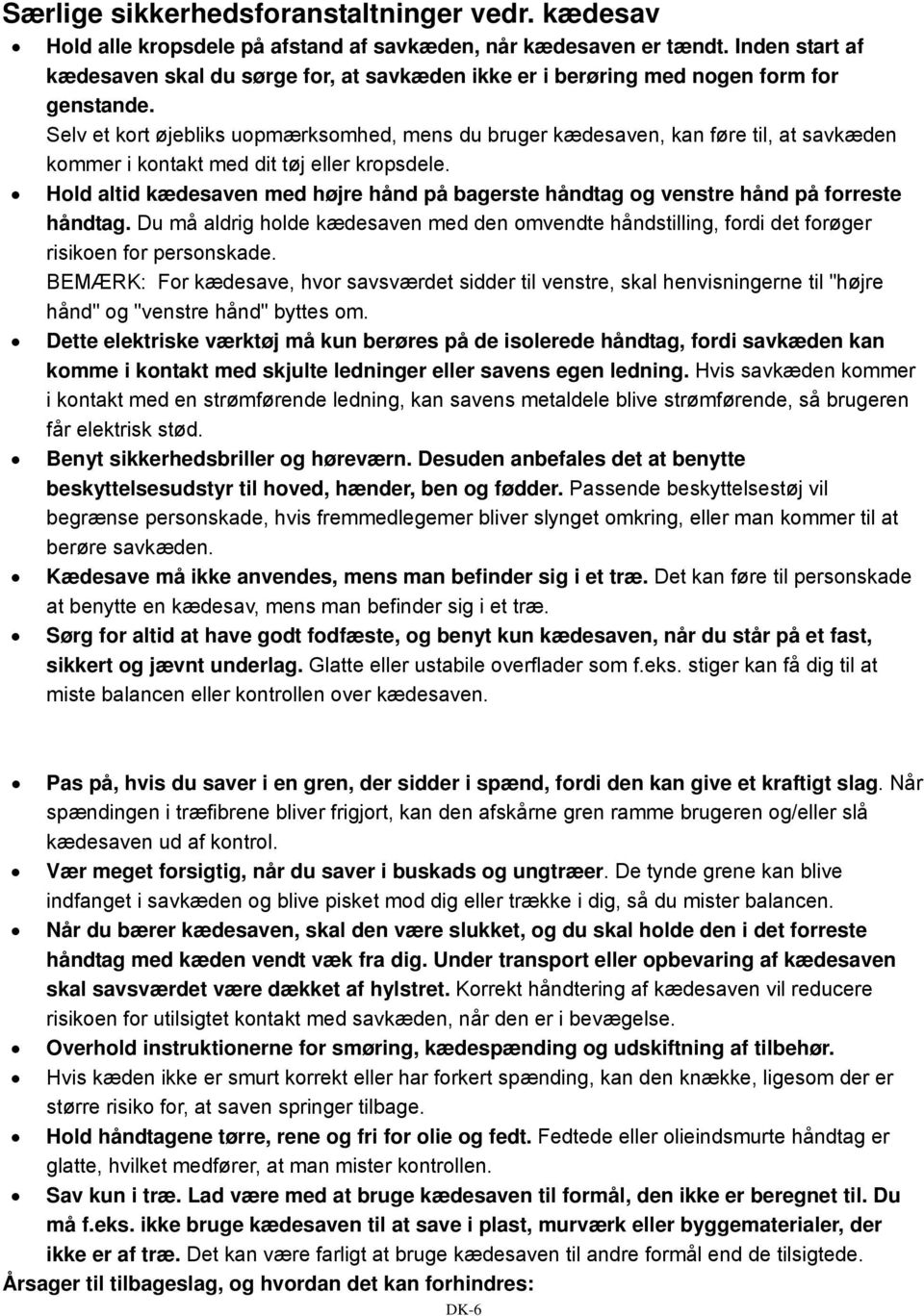

6 Særlige sikkerhedsforanstaltninger vedr. kædesav Hold alle kropsdele på afstand af savkæden, når kædesaven er tændt. Inden start af kædesaven skal du sørge for, at savkæden ikke er i berøring med nogen form for genstande. Selv et kort øjebliks uopmærksomhed, mens du bruger kædesaven, kan føre til, at savkæden kommer i kontakt med dit tøj eller kropsdele. Hold altid kædesaven med højre hånd på bagerste håndtag og venstre hånd på forreste håndtag. Du må aldrig holde kædesaven med den omvendte håndstilling, fordi det forøger risikoen for personskade. BEMÆRK: For kædesave, hvor savsværdet sidder til venstre, skal henvisningerne til "højre hånd" og "venstre hånd" byttes om. Dette elektriske værktøj må kun berøres på de isolerede håndtag, fordi savkæden kan komme i kontakt med skjulte ledninger eller savens egen ledning. Hvis savkæden kommer i kontakt med en strømførende ledning, kan savens metaldele blive strømførende, så brugeren får elektrisk stød. Benyt sikkerhedsbriller og høreværn. Desuden anbefales det at benytte beskyttelsesudstyr til hoved, hænder, ben og fødder. Passende beskyttelsestøj vil begrænse personskade, hvis fremmedlegemer bliver slynget omkring, eller man kommer til at berøre savkæden. Kædesave må ikke anvendes, mens man befinder sig i et træ. Det kan føre til personskade at benytte en kædesav, mens man befinder sig i et træ. Sørg for altid at have godt fodfæste, og benyt kun kædesaven, når du står på et fast, sikkert og jævnt underlag. Glatte eller ustabile overflader som f.eks. stiger kan få dig til at miste balancen eller kontrollen over kædesaven. Pas på, hvis du saver i en gren, der sidder i spænd, fordi den kan give et kraftigt slag. Når spændingen i træfibrene bliver frigjort, kan den afskårne gren ramme brugeren og/eller slå kædesaven ud af kontrol. Vær meget forsigtig, når du saver i buskads og ungtræer. De tynde grene kan blive indfanget i savkæden og blive pisket mod dig eller trække i dig, så du mister balancen. Når du bærer kædesaven, skal den være slukket, og du skal holde den i det forreste håndtag med kæden vendt væk fra dig. Under transport eller opbevaring af kædesaven skal savsværdet være dækket af hylstret. Korrekt håndtering af kædesaven vil reducere risikoen for utilsigtet kontakt med savkæden, når den er i bevægelse. Overhold instruktionerne for smøring, kædespænding og udskiftning af tilbehør. Hvis kæden ikke er smurt korrekt eller har forkert spænding, kan den knække, ligesom der er større risiko for, at saven springer tilbage. Hold håndtagene tørre, rene og fri for olie og fedt. Fedtede eller olieindsmurte håndtag er glatte, hvilket medfører, at man mister kontrollen. Sav kun i træ. Lad være med at bruge kædesaven til formål, den ikke er beregnet til. Du må f.eks. ikke bruge kædesaven til at save i plast, murværk eller byggematerialer, der ikke er af træ. Det kan være farligt at bruge kædesaven til andre formål end de tilsigtede. Årsager til tilbageslag, og hvordan det kan forhindres: DK-6

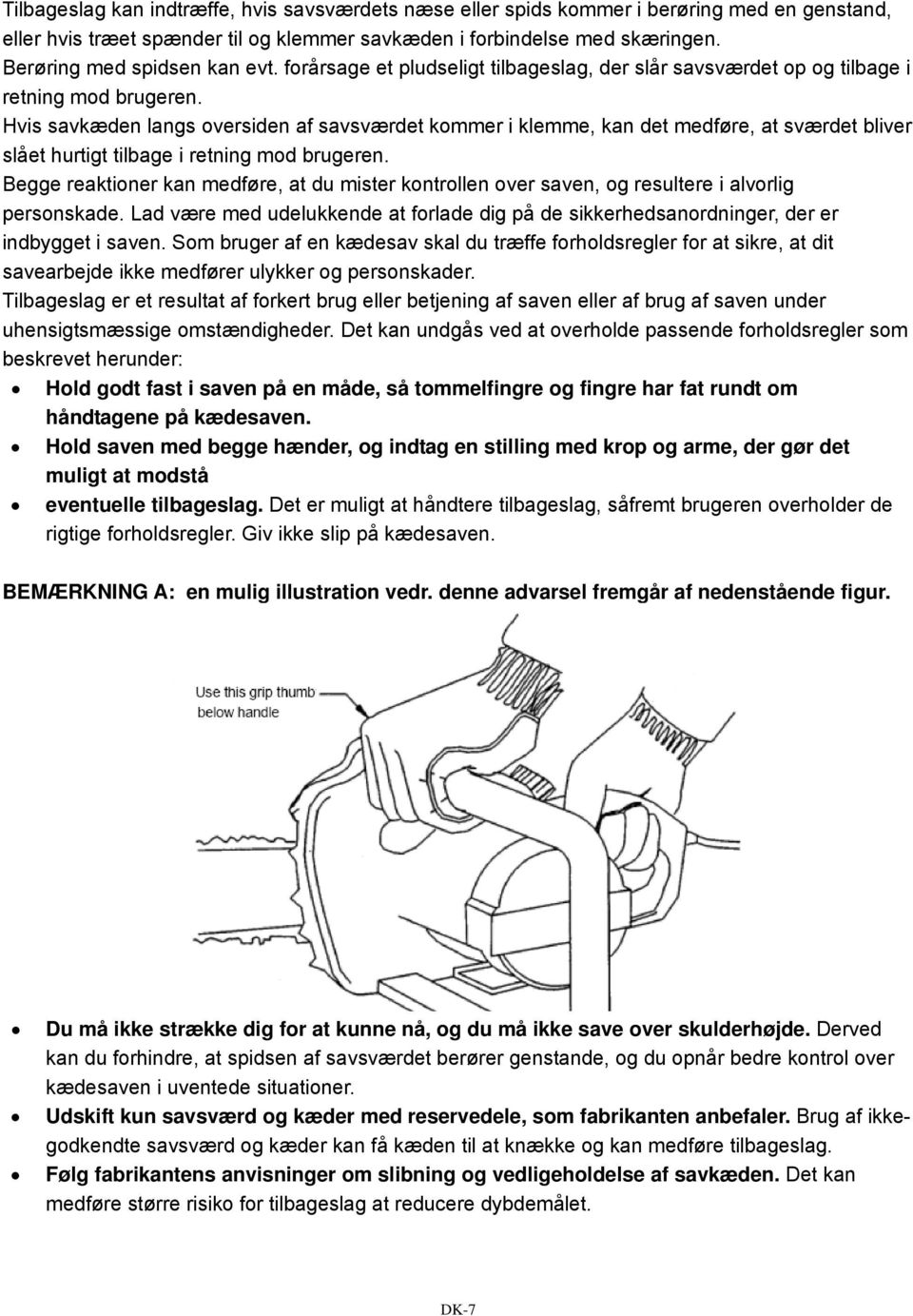

7 Tilbageslag kan indtræffe, hvis savsværdets næse eller spids kommer i berøring med en genstand, eller hvis træet spænder til og klemmer savkæden i forbindelse med skæringen. Berøring med spidsen kan evt. forårsage et pludseligt tilbageslag, der slår savsværdet op og tilbage i retning mod brugeren. Hvis savkæden langs oversiden af savsværdet kommer i klemme, kan det medføre, at sværdet bliver slået hurtigt tilbage i retning mod brugeren. Begge reaktioner kan medføre, at du mister kontrollen over saven, og resultere i alvorlig personskade. Lad være med udelukkende at forlade dig på de sikkerhedsanordninger, der er indbygget i saven. Som bruger af en kædesav skal du træffe forholdsregler for at sikre, at dit savearbejde ikke medfører ulykker og personskader. Tilbageslag er et resultat af forkert brug eller betjening af saven eller af brug af saven under uhensigtsmæssige omstændigheder. Det kan undgås ved at overholde passende forholdsregler som beskrevet herunder: Hold godt fast i saven på en måde, så tommelfingre og fingre har fat rundt om håndtagene på kædesaven. Hold saven med begge hænder, og indtag en stilling med krop og arme, der gør det muligt at modstå eventuelle tilbageslag. Det er muligt at håndtere tilbageslag, såfremt brugeren overholder de rigtige forholdsregler. Giv ikke slip på kædesaven. BEMÆRKNING A: en mulig illustration vedr. denne advarsel fremgår af nedenstående figur. Du må ikke strække dig for at kunne nå, og du må ikke save over skulderhøjde. Derved kan du forhindre, at spidsen af savsværdet berører genstande, og du opnår bedre kontrol over kædesaven i uventede situationer. Udskift kun savsværd og kæder med reservedele, som fabrikanten anbefaler. Brug af ikkegodkendte savsværd og kæder kan få kæden til at knække og kan medføre tilbageslag. Følg fabrikantens anvisninger om slibning og vedligeholdelse af savkæden. Det kan medføre større risiko for tilbageslag at reducere dybdemålet. DK-7

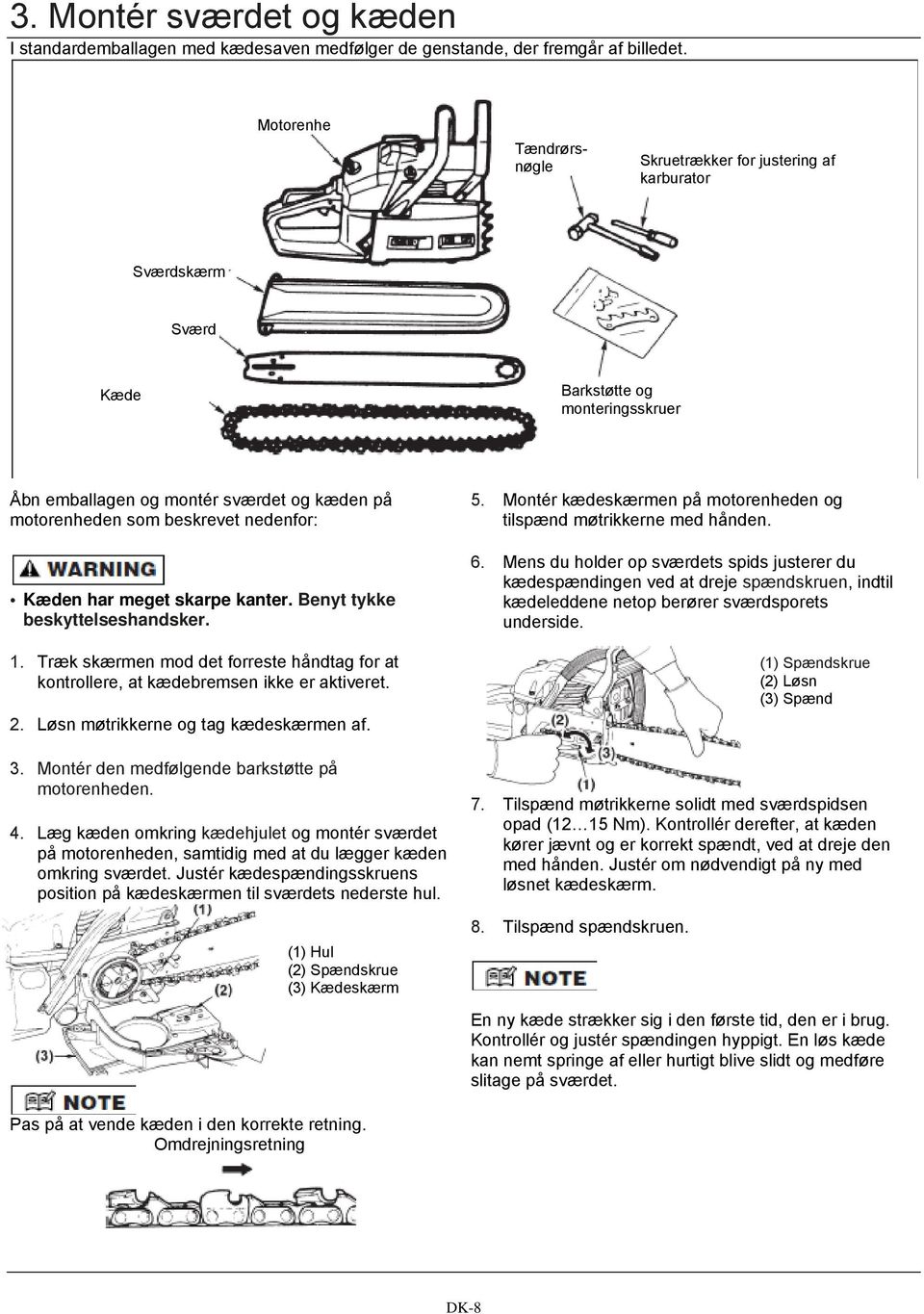

8 3. Montér sværdet og kæden I standardemballagen med kædesaven medfølger de genstande, der fremgår af billedet. Motorenhe Tændrørsnøgle Skruetrækker for justering af karburator Sværdskærm Sværd Kæde Barkstøtte og monteringsskruer Åbn emballagen og montér sværdet og kæden på motorenheden som beskrevet nedenfor: Kæden har meget skarpe kanter. Benyt tykke beskyttelseshandsker. 1. Træk skærmen mod det forreste håndtag for at kontrollere, at kædebremsen ikke er aktiveret. 2. Løsn møtrikkerne og tag kædeskærmen af. 3. Montér den medfølgende barkstøtte på motorenheden. 4. Læg kæden omkring kædehjulet og montér sværdet på motorenheden, samtidig med at du lægger kæden omkring sværdet. Justér kædespændingsskruens position på kædeskærmen til sværdets nederste hul. (1) Hul (2) Spændskrue (3) Kædeskærm 5. Montér kædeskærmen på motorenheden og tilspænd møtrikkerne med hånden. 6. Mens du holder op sværdets spids justerer du kædespændingen ved at dreje spændskruen, indtil kædeleddene netop berører sværdsporets underside. (1) Spændskrue (2) Løsn (3) Spænd 7. Tilspænd møtrikkerne solidt med sværdspidsen opad (12 15 Nm). Kontrollér derefter, at kæden kører jævnt og er korrekt spændt, ved at dreje den med hånden. Justér om nødvendigt på ny med løsnet kædeskærm. 8. Tilspænd spændskruen. En ny kæde strækker sig i den første tid, den er i brug. Kontrollér og justér spændingen hyppigt. En løs kæde kan nemt springe af eller hurtigt blive slidt og medføre slitage på sværdet. Pas på at vende kæden i den korrekte retning. Omdrejningsretning DK-8

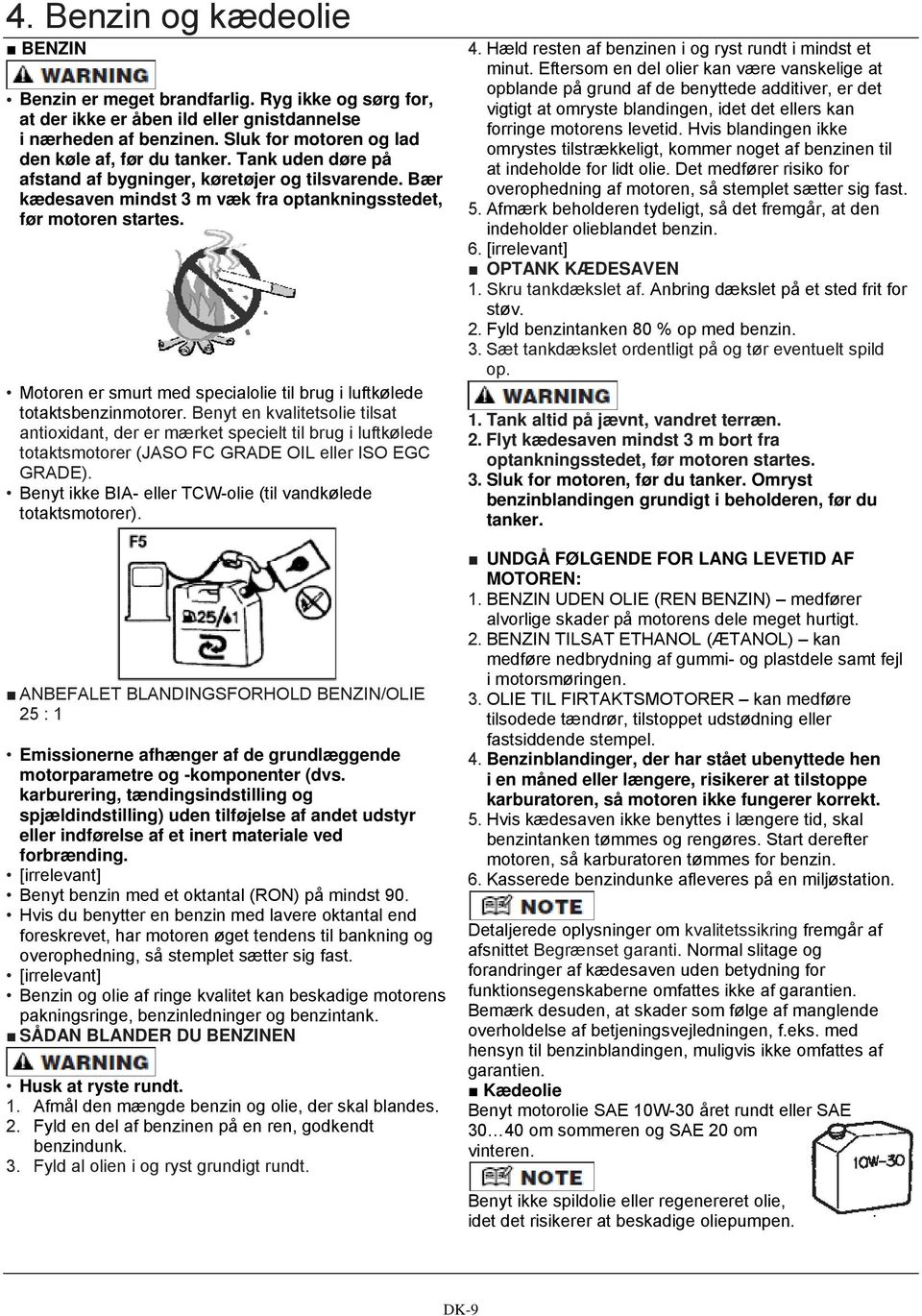

9 4. Benzin og kædeolie BENZIN Benzin er meget brandfarlig. Ryg ikke og sørg for, at der ikke er åben ild eller gnistdannelse i nærheden af benzinen. Sluk for motoren og lad den køle af, før du tanker. Tank uden døre på afstand af bygninger, køretøjer og tilsvarende. Bær kædesaven mindst 3 m væk fra optankningsstedet, før motoren startes. Motoren er smurt med specialolie til brug i luftkølede totaktsbenzinmotorer. Benyt en kvalitetsolie tilsat antioxidant, der er mærket specielt til brug i luftkølede totaktsmotorer (JASO FC GRADE OIL eller ISO EGC GRADE). Benyt ikke BIA- eller TCW-olie (til vandkølede totaktsmotorer). ANBEFALET BLANDINGSFORHOLD BENZIN/OLIE 25 : 1 Emissionerne afhænger af de grundlæggende motorparametre og -komponenter (dvs. karburering, tændingsindstilling og spjældindstilling) uden tilføjelse af andet udstyr eller indførelse af et inert materiale ved forbrænding. [irrelevant] Benyt benzin med et oktantal (RON) på mindst 90. Hvis du benytter en benzin med lavere oktantal end foreskrevet, har motoren øget tendens til bankning og overophedning, så stemplet sætter sig fast. [irrelevant] Benzin og olie af ringe kvalitet kan beskadige motorens pakningsringe, benzinledninger og benzintank. SÅDAN BLANDER DU BENZINEN Husk at ryste rundt. 1. Afmål den mængde benzin og olie, der skal blandes. 2. Fyld en del af benzinen på en ren, godkendt benzindunk. 3. Fyld al olien i og ryst grundigt rundt. 4. Hæld resten af benzinen i og ryst rundt i mindst et minut. Eftersom en del olier kan være vanskelige at opblande på grund af de benyttede additiver, er det vigtigt at omryste blandingen, idet det ellers kan forringe motorens levetid. Hvis blandingen ikke omrystes tilstrækkeligt, kommer noget af benzinen til at indeholde for lidt olie. Det medfører risiko for overophedning af motoren, så stemplet sætter sig fast. 5. Afmærk beholderen tydeligt, så det fremgår, at den indeholder olieblandet benzin. 6. [irrelevant] OPTANK KÆDESAVEN 1. Skru tankdækslet af. Anbring dækslet på et sted frit for støv. 2. Fyld benzintanken 80 % op med benzin. 3. Sæt tankdækslet ordentligt på og tør eventuelt spild op. 1. Tank altid på jævnt, vandret terræn. 2. Flyt kædesaven mindst 3 m bort fra optankningsstedet, før motoren startes. 3. Sluk for motoren, før du tanker. Omryst benzinblandingen grundigt i beholderen, før du tanker. UNDGÅ FØLGENDE FOR LANG LEVETID AF MOTOREN: 1. BENZIN UDEN OLIE (REN BENZIN) medfører alvorlige skader på motorens dele meget hurtigt. 2. BENZIN TILSAT ETHANOL (ÆTANOL) kan medføre nedbrydning af gummi- og plastdele samt fejl i motorsmøringen. 3. OLIE TIL FIRTAKTSMOTORER kan medføre tilsodede tændrør, tilstoppet udstødning eller fastsiddende stempel. 4. Benzinblandinger, der har stået ubenyttede hen i en måned eller længere, risikerer at tilstoppe karburatoren, så motoren ikke fungerer korrekt. 5. Hvis kædesaven ikke benyttes i længere tid, skal benzintanken tømmes og rengøres. Start derefter motoren, så karburatoren tømmes for benzin. 6. Kasserede benzindunke afleveres på en miljøstation. Detaljerede oplysninger om kvalitetssikring fremgår af afsnittet Begrænset garanti. Normal slitage og forandringer af kædesaven uden betydning for funktionsegenskaberne omfattes ikke af garantien. Bemærk desuden, at skader som følge af manglende overholdelse af betjeningsvejledningen, f.eks. med hensyn til benzinblandingen, muligvis ikke omfattes af garantien. Kædeolie Benyt motorolie SAE 10W-30 året rundt eller SAE om sommeren og SAE 20 om vinteren. Benyt ikke spildolie eller regenereret olie, idet det risikerer at beskadige oliepumpen. DK-9

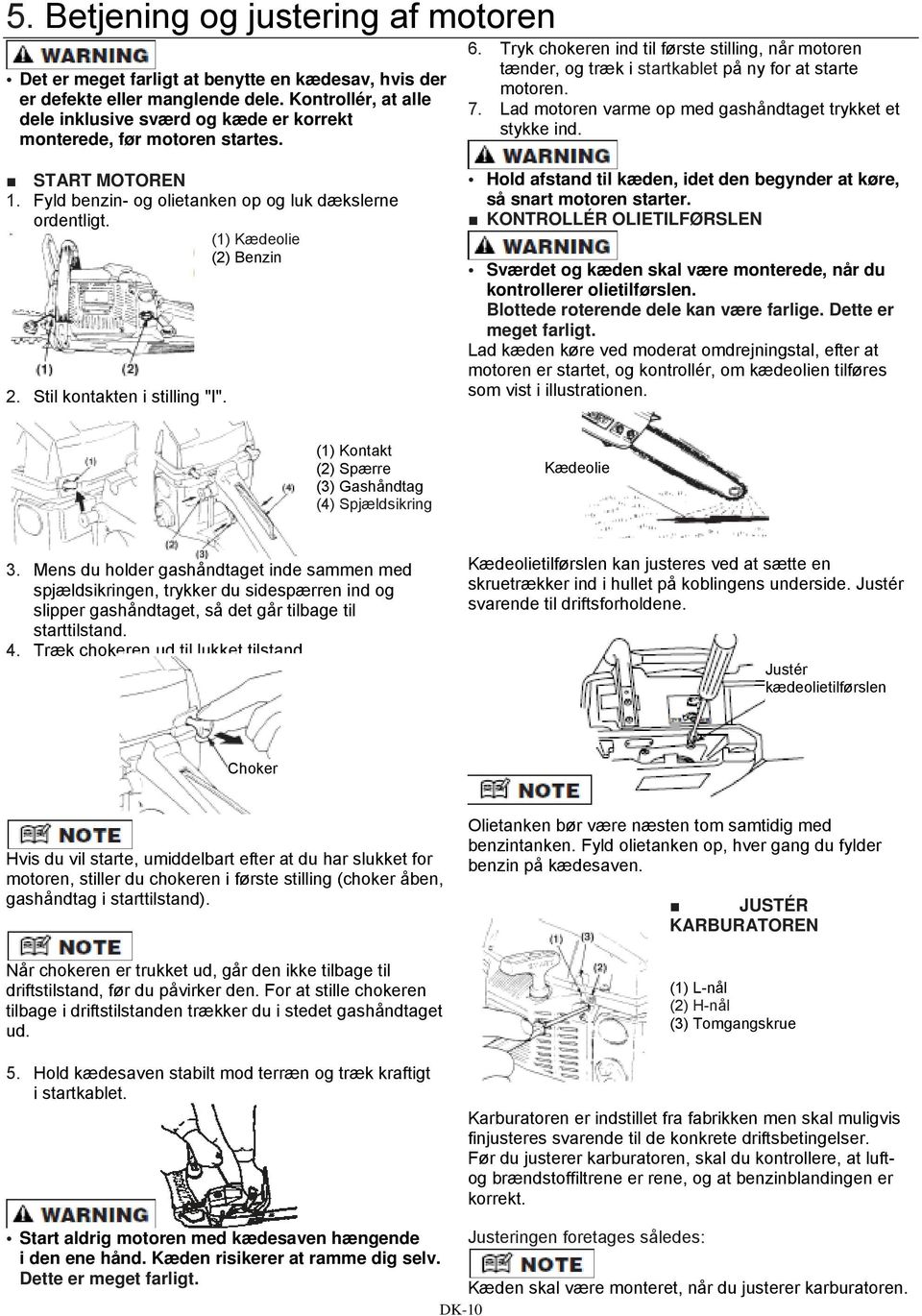

10 5. Betjening og justering af motoren Det er meget farligt at benytte en kædesav, hvis der er defekte eller manglende dele. Kontrollér, at alle dele inklusive sværd og kæde er korrekt monterede, før motoren startes. 6. Tryk chokeren ind til første stilling, når motoren tænder, og træk i startkablet på ny for at starte motoren. 7. Lad motoren varme op med gashåndtaget trykket et stykke ind. START MOTOREN 1. Fyld benzin- og olietanken op og luk dækslerne ordentligt. (1) Kædeolie (2) Benzin 2. Stil kontakten i stilling "I". Hold afstand til kæden, idet den begynder at køre, så snart motoren starter. KONTROLLÉR OLIETILFØRSLEN Sværdet og kæden skal være monterede, når du kontrollerer olietilførslen. Blottede roterende dele kan være farlige. Dette er meget farligt. Lad kæden køre ved moderat omdrejningstal, efter at motoren er startet, og kontrollér, om kædeolien tilføres som vist i illustrationen. (1) Kontakt (2) Spærre (3) Gashåndtag (4) Spjældsikring Kædeolie 3. Mens du holder gashåndtaget inde sammen med spjældsikringen, trykker du sidespærren ind og slipper gashåndtaget, så det går tilbage til starttilstand. 4. Træk chokeren ud til lukket tilstand. Kædeolietilførslen kan justeres ved at sætte en skruetrækker ind i hullet på koblingens underside. Justér svarende til driftsforholdene. Justér kædeolietilførslen Choker Hvis du vil starte, umiddelbart efter at du har slukket for motoren, stiller du chokeren i første stilling (choker åben, gashåndtag i starttilstand). Når chokeren er trukket ud, går den ikke tilbage til driftstilstand, før du påvirker den. For at stille chokeren tilbage i driftstilstanden trækker du i stedet gashåndtaget ud. 5. Hold kædesaven stabilt mod terræn og træk kraftigt i startkablet. Olietanken bør være næsten tom samtidig med benzintanken. Fyld olietanken op, hver gang du fylder benzin på kædesaven. JUSTÉR KARBURATOREN (1) L-nål (2) H-nål (3) Tomgangskrue Karburatoren er indstillet fra fabrikken men skal muligvis finjusteres svarende til de konkrete driftsbetingelser. Før du justerer karburatoren, skal du kontrollere, at luftog brændstoffiltrene er rene, og at benzinblandingen er korrekt. Start aldrig motoren med kædesaven hængende Justeringen foretages således: i den ene hånd. Kæden risikerer at ramme dig selv. Dette er meget farligt. Kæden skal være monteret, når du justerer karburatoren. DK-10

11 1. H- og L-nålene kan drejes så meget som vist nedenfor. H-nål: -¼ L-nål: -¼ 2. Start motoren og varm den op ved lavt omdrejningstal i nogle minutter. 3. Drej tomgangsskruen (T) venstre om, til kædehjulet ikke kører. Drej skruen højre om, hvis omdrejningstallet i tomgang er for lavt. 4. Foretag et testsnit og justér H-nålen for maksimal skæreeffekt ikke maksimalt omdrejningstal. KÆDEBREMSE Kædesaven er udstyret med en automatisk bremse, der standser kædehjulet, hvis der sker tilbageslag under savning. Bremsen aktiveres automatisk af den masse, der virker på vægten inde i tilbageslagssikringen. Denne bremse kan også aktiveres manuelt ved at føre tilbageslagssikringen fremad mod sværdet. Løsn bremsen ved at trække tilbageslagssikringen mod det forreste håndtag, indtil der lyder et klik. STOP MOTOREN 1. Slip gashåndtaget og lad motoren køre i tomgang i nogle minutter. 2. Stil kontakten i stilling "O". Frostsikringsmekanisme for karburator Ved brug af kædesaven ved temperaturer på 0 5 C og høj luftfugtighed kan der dannes is i karburatoren, så motorens effekt mindskes, eller den kører ujævnt. Denne kædesav er derfor udstyret med et udluftningsdæksel på højre side af cylinderkappen, så der kan komme varm luft ind til karburatoren og forebygge isdannelse. Under normale forhold skal kædesaven benyttes i normal driftstilstand, dvs. i samme tilstand som fra fabrikken. Hvis der er risiko for isdannelse, skal kædesaven stilles i frostsikringstilstand før brug. (1) Luftfilterlåg (4) Normal driftstilstand (2) Udluftningsdæksel (5) Frostsikringstilstand (3) Skrue (6) Si Bemærk! Kontrollér altid, at bremsen fungerer, før kædesaven benyttes. Sådan kontrollerer du: (1) Sluk for motoren. (2) Hold kædesaven vandret, slip det forreste håndtag og lad sværdspidsen komme i berøring med en træstub eller anden trægenstand for at kontrollere, at bremsen aktiveres. Udløsningstærsklen varierer med sværdets størrelse. Hvis kædesaven fortsat benyttes i frostsikringstilstand, efter at temperaturen er steget til det normale, kan det medføre, at motoren ikke starter korrekt, eller at motoren ikke kan køre ved normalt omdrejningstal. Hvis der ikke er risiko for isdannelse, skal kædesaven derfor altid stilles tilbage i normal driftstilstand. SKIFT MELLEM DRIFTSTILSTANDE Hvis bremsen ikke fungerer korrekt, så henvend dig til forhandleren for at få efterset og repareret kædesaven. Hvis motoren fortsat kører ved højt omdrejningstal med aktiveret bremse, overophedes koblingen med problemer til følge. Hvis bremsen aktiveres under savning, skal du med det samme slippe gashåndtaget for at standse motoren. Sneskærm 1. Sluk for motoren med motorkontakten. 2. Afmontér luftfilterlåget fra cylinderkappen 3. Løsn en skrue og tag sien ud af luftfilterlågets bagside. 4. Drej sien en halv omgang og montér den på låget igen. Kontrollér sien regelmæssigt og fjern savstøv, når kædesaven benyttes i frostsikringstilstand. DK-11

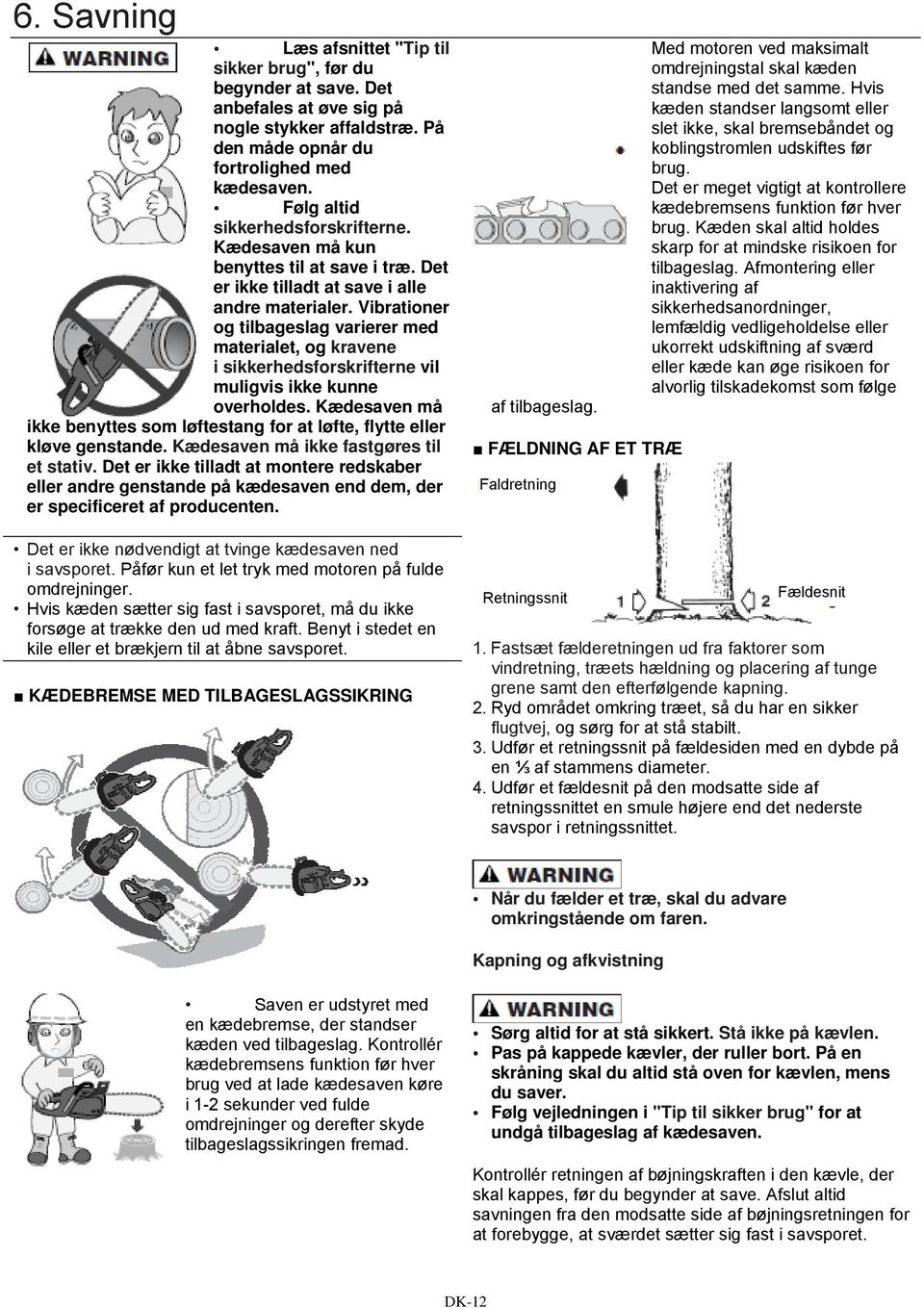

12 6. Savning Læs afsnittet "Tip til sikker brug", før du begynder at save. Det anbefales at øve sig på nogle stykker affaldstræ. På den måde opnår du fortrolighed med kædesaven. Følg altid sikkerhedsforskrifterne. Kædesaven må kun benyttes til at save i træ. Det er ikke tilladt at save i alle andre materialer. Vibrationer og tilbageslag varierer med materialet, og kravene i sikkerhedsforskrifterne vil muligvis ikke kunne overholdes. Kædesaven må ikke benyttes som løftestang for at løfte, flytte eller kløve genstande. Kædesaven må ikke fastgøres til et stativ. Det er ikke tilladt at montere redskaber eller andre genstande på kædesaven end dem, der er specificeret af producenten. Det er ikke nødvendigt at tvinge kædesaven ned i savsporet. Påfør kun et let tryk med motoren på fulde omdrejninger. Hvis kæden sætter sig fast i savsporet, må du ikke forsøge at trække den ud med kraft. Benyt i stedet en kile eller et brækjern til at åbne savsporet. KÆDEBREMSE MED TILBAGESLAGSSIKRING af tilbageslag. FÆLDNING AF ET TRÆ Faldretning Retningssnit Med motoren ved maksimalt omdrejningstal skal kæden standse med det samme. Hvis kæden standser langsomt eller slet ikke, skal bremsebåndet og koblingstromlen udskiftes før brug. Det er meget vigtigt at kontrollere kædebremsens funktion før hver brug. Kæden skal altid holdes skarp for at mindske risikoen for tilbageslag. Afmontering eller inaktivering af sikkerhedsanordninger, lemfældig vedligeholdelse eller ukorrekt udskiftning af sværd eller kæde kan øge risikoen for alvorlig tilskadekomst som følge Fældesnit 1. Fastsæt fælderetningen ud fra faktorer som vindretning, træets hældning og placering af tunge grene samt den efterfølgende kapning. 2. Ryd området omkring træet, så du har en sikker flugtvej, og sørg for at stå stabilt. 3. Udfør et retningssnit på fældesiden med en dybde på en ⅓ af stammens diameter. 4. Udfør et fældesnit på den modsatte side af retningssnittet en smule højere end det nederste savspor i retningssnittet. Når du fælder et træ, skal du advare omkringstående om faren. Kapning og afkvistning Saven er udstyret med en kædebremse, der standser kæden ved tilbageslag. Kontrollér kædebremsens funktion før hver brug ved at lade kædesaven køre i 1-2 sekunder ved fulde omdrejninger og derefter skyde tilbageslagssikringen fremad. Sørg altid for at stå sikkert. Stå ikke på kævlen. Pas på kappede kævler, der ruller bort. På en skråning skal du altid stå oven for kævlen, mens du saver. Følg vejledningen i "Tip til sikker brug" for at undgå tilbageslag af kædesaven. Kontrollér retningen af bøjningskraften i den kævle, der skal kappes, før du begynder at save. Afslut altid savningen fra den modsatte side af bøjningsretningen for at forebygge, at sværdet sætter sig fast i savsporet. DK-12

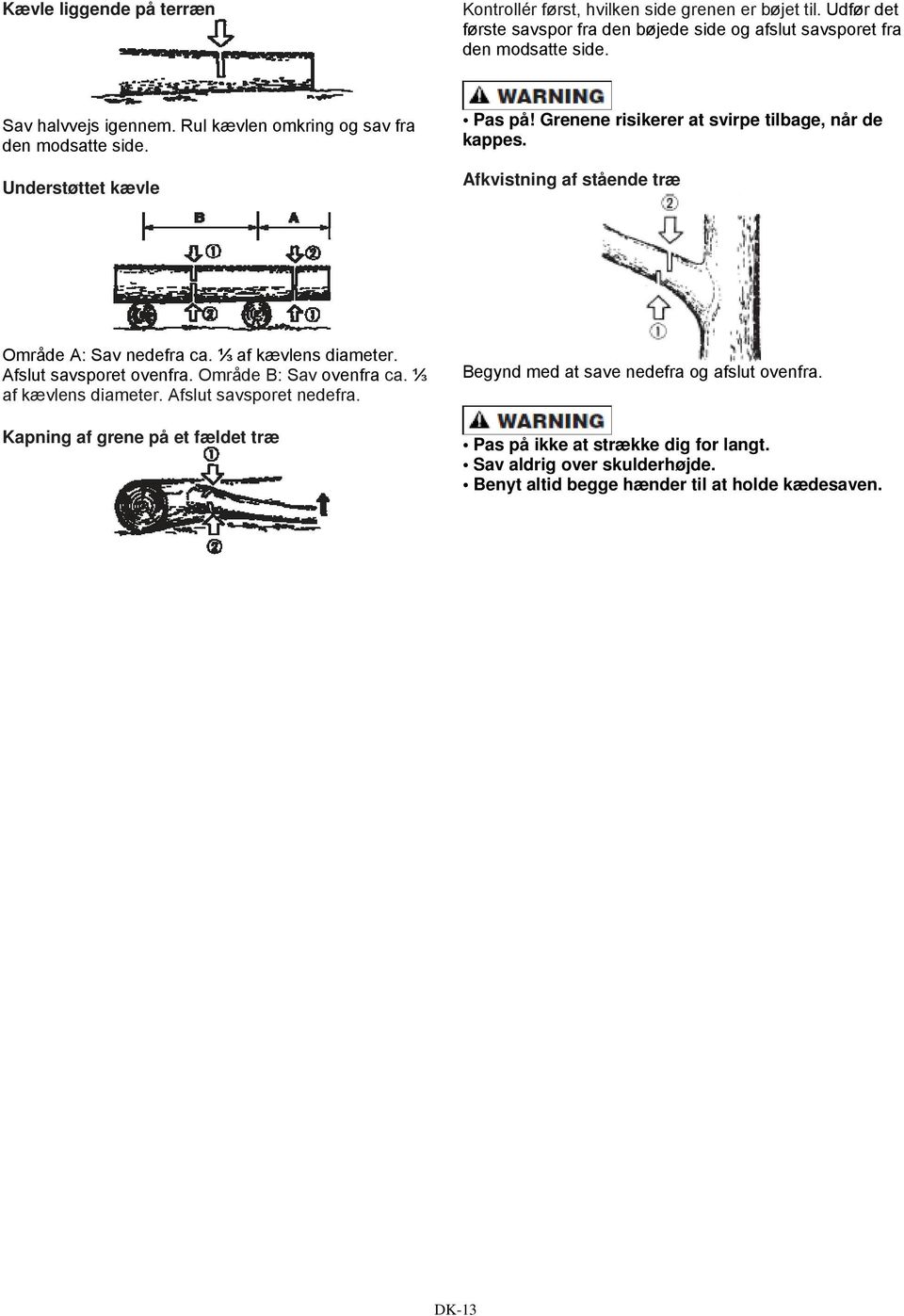

13 Kævle liggende på terræn Kontrollér først, hvilken side grenen er bøjet til. Udfør det første savspor fra den bøjede side og afslut savsporet fra den modsatte side. Sav halvvejs igennem. Rul kævlen omkring og sav fra den modsatte side. Understøttet kævle Pas på! Grenene risikerer at svirpe tilbage, når de kappes. Afkvistning af stående træ Område A: Sav nedefra ca. ⅓ af kævlens diameter. Afslut savsporet ovenfra. Område B: Sav ovenfra ca. ⅓ af kævlens diameter. Afslut savsporet nedefra. Kapning af grene på et fældet træ Begynd med at save nedefra og afslut ovenfra. Pas på ikke at strække dig for langt. Sav aldrig over skulderhøjde. Benyt altid begge hænder til at holde kædesaven. DK-13

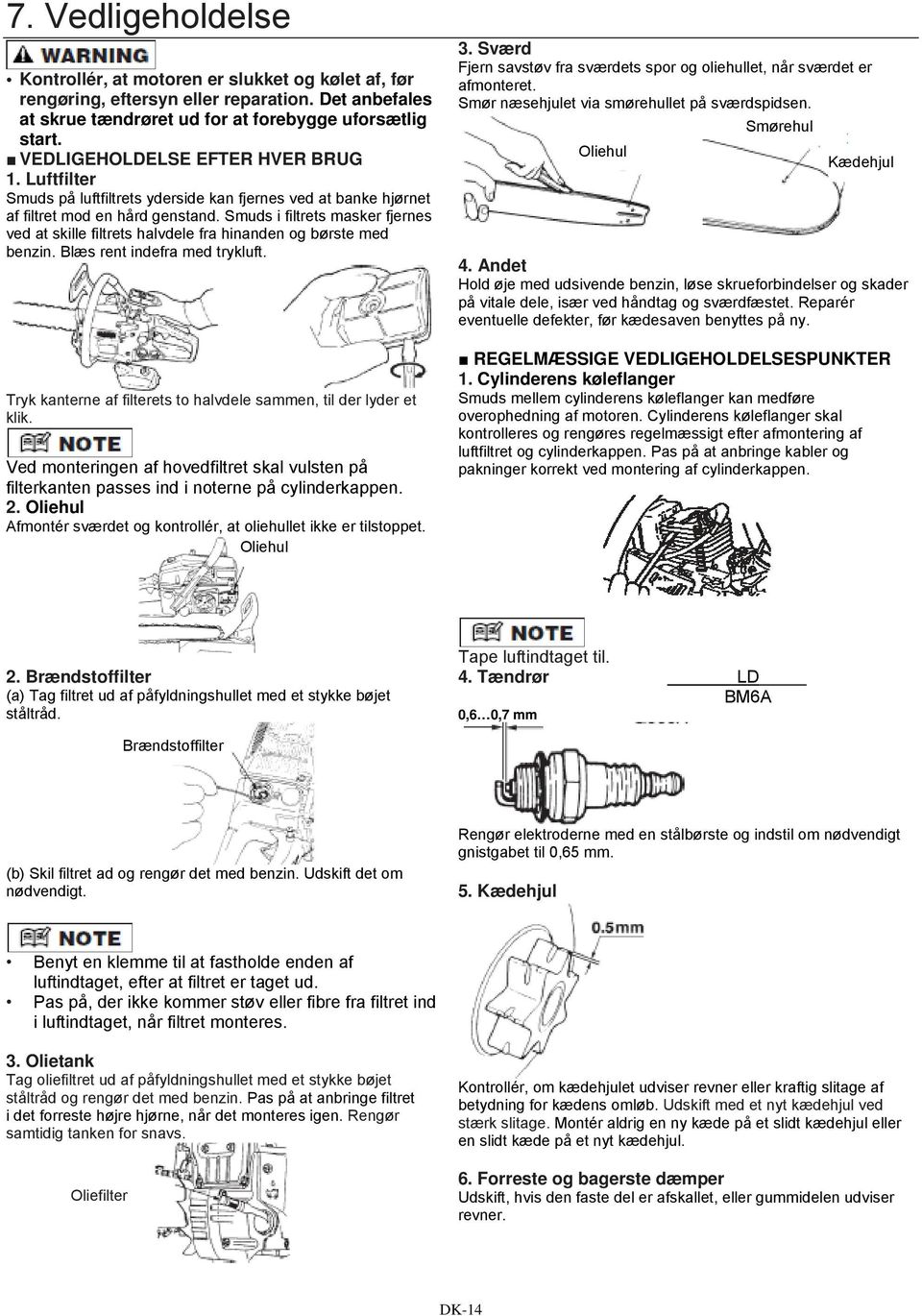

14 7. Vedligeholdelse Kontrollér, at motoren er slukket og kølet af, før rengøring, eftersyn eller reparation. Det anbefales at skrue tændrøret ud for at forebygge uforsætlig start. VEDLIGEHOLDELSE EFTER HVER BRUG 1. Luftfilter Smuds på luftfiltrets yderside kan fjernes ved at banke hjørnet af filtret mod en hård genstand. Smuds i filtrets masker fjernes ved at skille filtrets halvdele fra hinanden og børste med benzin. Blæs rent indefra med trykluft. Tryk kanterne af filterets to halvdele sammen, til der lyder et klik. Ved monteringen af hovedfiltret skal vulsten på filterkanten passes ind i noterne på cylinderkappen. 2. Oliehul Afmontér sværdet og kontrollér, at oliehullet ikke er tilstoppet. Oliehul 3. Sværd Fjern savstøv fra sværdets spor og oliehullet, når sværdet er afmonteret. Smør næsehjulet via smørehullet på sværdspidsen. Oliehul Smørehul Kædehjul 4. Andet Hold øje med udsivende benzin, løse skrueforbindelser og skader på vitale dele, især ved håndtag og sværdfæstet. Reparér eventuelle defekter, før kædesaven benyttes på ny. REGELMÆSSIGE VEDLIGEHOLDELSESPUNKTER 1. Cylinderens køleflanger Smuds mellem cylinderens køleflanger kan medføre overophedning af motoren. Cylinderens køleflanger skal kontrolleres og rengøres regelmæssigt efter afmontering af luftfiltret og cylinderkappen. Pas på at anbringe kabler og pakninger korrekt ved montering af cylinderkappen. 2. Brændstoffilter (a) Tag filtret ud af påfyldningshullet med et stykke bøjet ståltråd. Tape luftindtaget til. 4. Tændrør LD BM6A 0,6 0,7 mm Brændstoffilter (b) Skil filtret ad og rengør det med benzin. Udskift det om nødvendigt. Rengør elektroderne med en stålbørste og indstil om nødvendigt gnistgabet til 0,65 mm. 5. Kædehjul Benyt en klemme til at fastholde enden af luftindtaget, efter at filtret er taget ud. Pas på, der ikke kommer støv eller fibre fra filtret ind i luftindtaget, når filtret monteres. 3. Olietank Tag oliefiltret ud af påfyldningshullet med et stykke bøjet ståltråd og rengør det med benzin. Pas på at anbringe filtret i det forreste højre hjørne, når det monteres igen. Rengør samtidig tanken for snavs. Oliefilter Kontrollér, om kædehjulet udviser revner eller kraftig slitage af betydning for kædens omløb. Udskift med et nyt kædehjul ved stærk slitage. Montér aldrig en ny kæde på et slidt kædehjul eller en slidt kæde på et nyt kædehjul. 6. Forreste og bagerste dæmper Udskift, hvis den faste del er afskallet, eller gummidelen udviser revner. DK-14

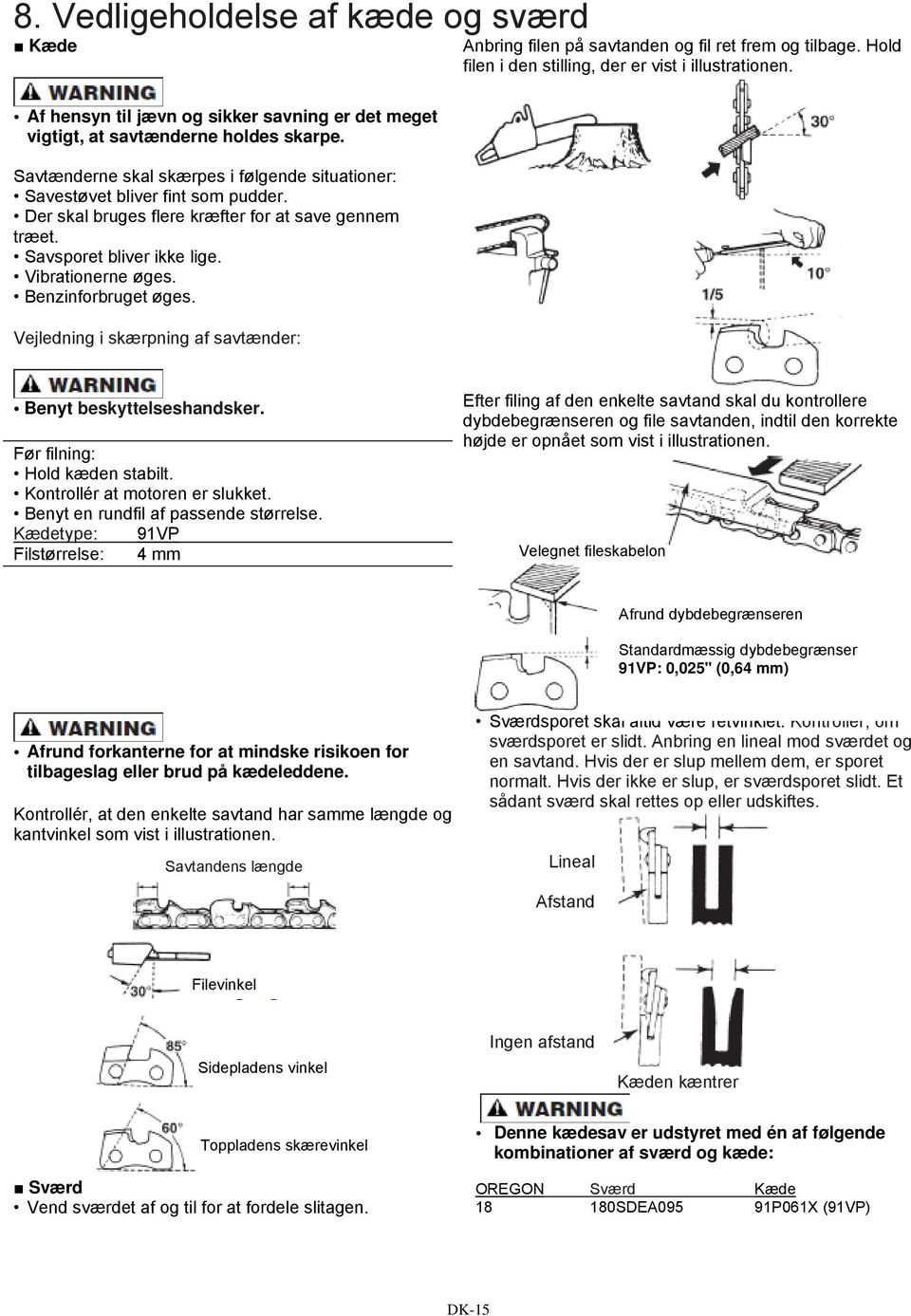

15 8. Vedligeholdelse af kæde og sværd Kæde Anbring filen på savtanden og fil ret frem og tilbage. Hold filen i den stilling, der er vist i illustrationen. Af hensyn til jævn og sikker savning er det meget vigtigt, at savtænderne holdes skarpe. Savtænderne skal skærpes i følgende situationer: Savestøvet bliver fint som pudder. Der skal bruges flere kræfter for at save gennem træet. Savsporet bliver ikke lige. Vibrationerne øges. Benzinforbruget øges. Vejledning i skærpning af savtænder: Benyt beskyttelseshandsker. Før filning: Hold kæden stabilt. Kontrollér at motoren er slukket. Benyt en rundfil af passende størrelse. Kædetype: 91VP Filstørrelse: 4 mm Efter filing af den enkelte savtand skal du kontrollere dybdebegrænseren og file savtanden, indtil den korrekte højde er opnået som vist i illustrationen. Velegnet fileskabelon Afrund dybdebegrænseren Standardmæssig dybdebegrænser 91VP: 0,025" (0,64 mm) Afrund forkanterne for at mindske risikoen for tilbageslag eller brud på kædeleddene. Kontrollér, at den enkelte savtand har samme længde og kantvinkel som vist i illustrationen. Savtandens længde Sværdsporet skal altid være retvinklet. Kontrollér, om sværdsporet er slidt. Anbring en lineal mod sværdet og en savtand. Hvis der er slup mellem dem, er sporet normalt. Hvis der ikke er slup, er sværdsporet slidt. Et sådant sværd skal rettes op eller udskiftes. Lineal Afstand Filevinkel Sidepladens vinkel Ingen afstand Kæden kæntrer Toppladens skærevinkel Sværd Vend sværdet af og til for at fordele slitagen. Denne kædesav er udstyret med én af følgende kombinationer af sværd og kæde: OREGON Sværd Kæde SDEA095 91P061X (91VP) DK-15

16 9. Fejlsøgningsvejledning Situation 1. Motoren vil ikke starte Kontrollér, at systemet til forebyggelse af isdannelse ikke er aktiveret. Kontrollér om benzinen Udskift med en indeholder vand, eller om ordentlig benzin. kvaliteten er forringet. Kontrollér, om motoren er oversvømmet. Skru tændrøret ud og tør det af. Træk i startkablet igen uden choker. Kontrollér tændrøret. Udskift det med et nyt tændrør. Situation 2. Nedsat motoreffekt, nedsat acceleration, ujævn tomgang Kontrollér om benzinen Udskift med en indeholder vand, eller ordentlig benzin. om kvaliteten er forringet. Kontrollér, om luftfiltret og brændstoffiltret er tilstoppede. Rengør. Kontrollér, om karburatoren er forkert justeret. Justér omdrejningstallet på de to nåle. Situation 3. Der kommer ikke olie ud Kontrollér, om oliens kvalitet er forringet. Skift. Kontrollér, om olieledninger og oliehul er sat i igen. Rengør. Henvend dig til nærmeste godkendte servicecenter, hvis du får behov for yderligere service. DK-16

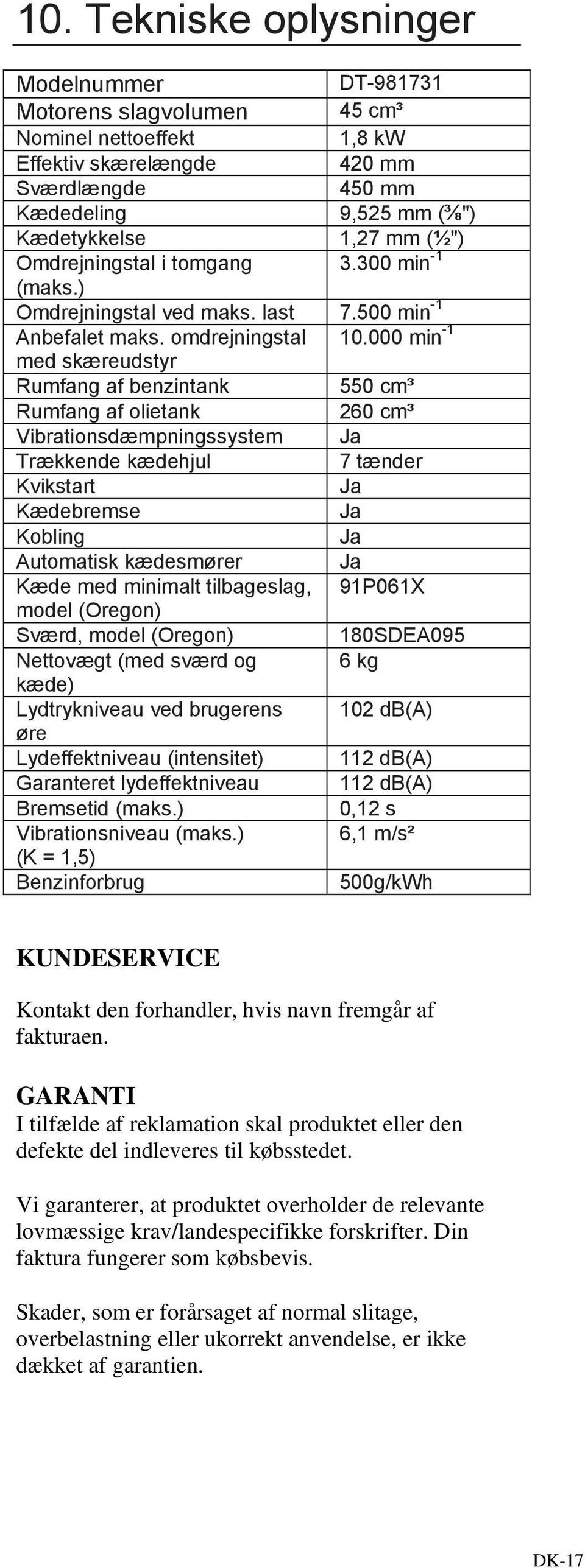

17 10. Tekniske oplysninger Modelnummer DT Motorens slagvolumen 45 cm³ Nominel nettoeffekt 1,8 kw Effektiv skærelængde 420 mm Sværdlængde 450 mm Kædedeling 9,525 mm (⅜") Kædetykkelse 1,27 mm (½") Omdrejningstal i tomgang min -1 (maks.) Omdrejningstal ved maks. last min -1 Anbefalet maks. omdrejningstal min -1 med skæreudstyr Rumfang af benzintank 550 cm³ Rumfang af olietank 260 cm³ Vibrationsdæmpningssystem Ja Trækkende kædehjul 7 tænder Kvikstart Ja Kædebremse Ja Kobling Ja Automatisk kædesmører Ja Kæde med minimalt tilbageslag, 91P061X model (Oregon) Sværd, model (Oregon) 180SDEA095 Nettovægt (med sværd og 6 kg kæde) Lydtrykniveau ved brugerens 102 db(a) øre Lydeffektniveau (intensitet) 112 db(a) Garanteret lydeffektniveau 112 db(a) Bremsetid (maks.) 0,12 s Vibrationsniveau (maks.) 6,1 m/s² (K = 1,5) Benzinforbrug 500g/kWh KUNDESERVICE Kontakt den forhandler, hvis navn fremgår af fakturaen. GARANTI I tilfælde af reklamation skal produktet eller den defekte del indleveres til købsstedet. Vi garanterer, at produktet overholder de relevante lovmæssige krav/landespecifikke forskrifter. Din faktura fungerer som købsbevis. Skader, som er forårsaget af normal slitage, overbelastning eller ukorrekt anvendelse, er ikke dækket af garantien. DK-17

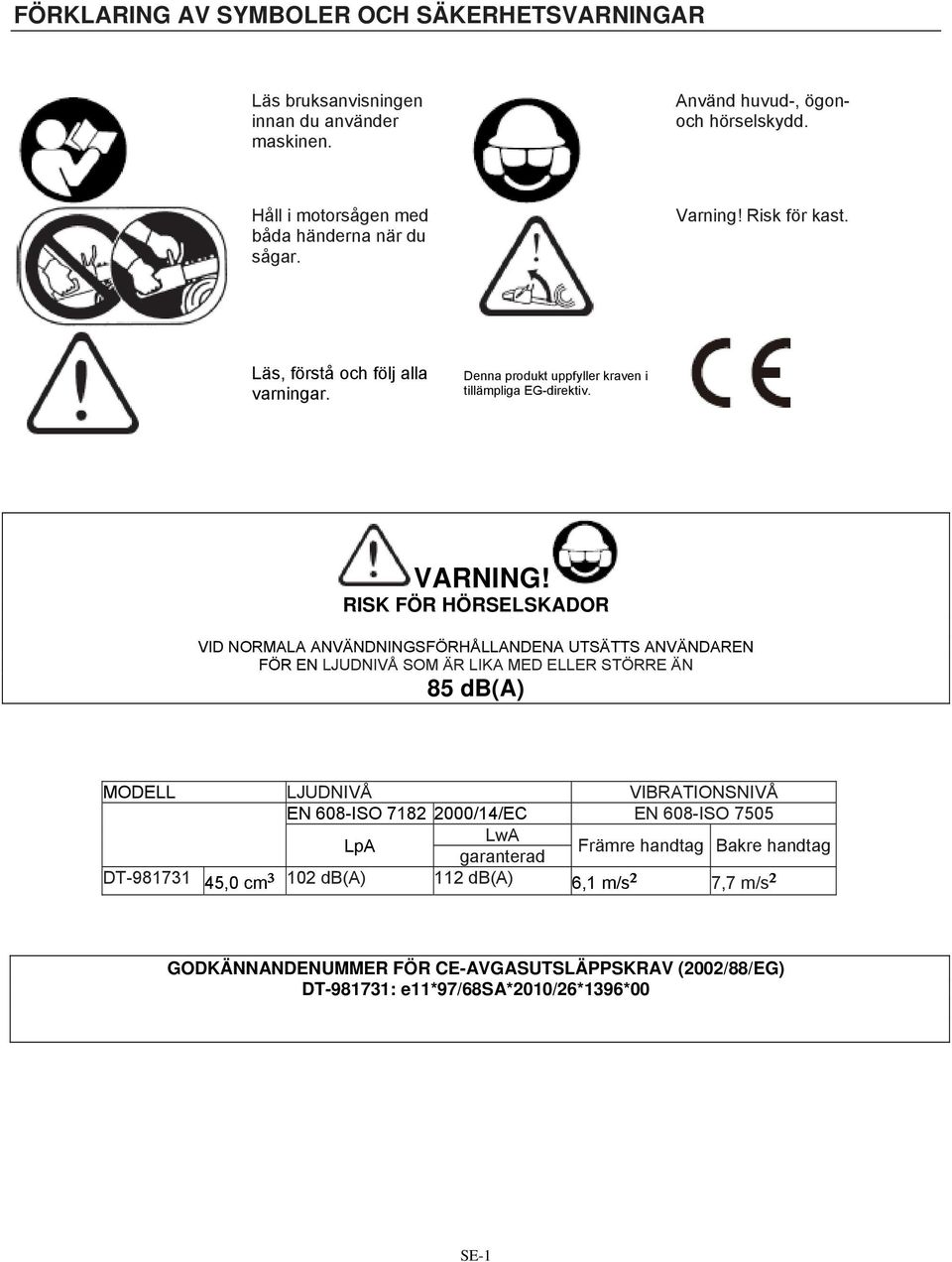

18 FÖRKLARING AV SYMBOLER OCH SÄKERHETSVARNINGAR Läs bruksanvisningen innan du använder maskinen. Använd huvud-, ögonoch hörselskydd. Håll i motorsågen med båda händerna när du sågar. Varning! Risk för kast. Läs, förstå och följ alla varningar. Denna produkt uppfyller kraven i tillämpliga EG-direktiv. VARNING! RISK FÖR HÖRSELSKADOR VID NORMALA ANVÄNDNINGSFÖRHÅLLANDENA UTSÄTTS ANVÄNDAREN FÖR EN LJUDNIVÅ SOM ÄR LIKA MED ELLER STÖRRE ÄN 85 db(a) MODELL LJUDNIVÅ EN 608-ISO /14/EC VIBRATIONSNIVÅ EN 608-ISO 7505 LwA LpA garanterad Främre handtag Bakre handtag DT ,0 cm³ 102 db(a) 112 db(a) 6,1 m/s² 7,7 m/s² GODKÄNNANDENUMMER FÖR CE-AVGASUTSLÄPPSKRAV (2002/88/EG) DT : e11*97/68sa*2010/26*1396*00 SE-1

19 1. Kastskydd 2. Starthandtag 3. Luftfilter 4. Choke 5. Gasspärr 6. Bakre handtag 7. Gasreglage 8. Gaslåsknapp 9. Motorströmbrytare 10. Bränsletank 11. Oljetank 12. Främre handtag 13. Sågkedja 14. Svärd SÄTT SÄKERHETEN FRÄMST Varningsanvisningarna i bruksanvisningen som är markerade med symbolen avser kritiska punkter som man måste ta hänsyn till för att förhindra allvarliga personskador. Därför är det viktigt att du läser och följer alla sådana anvisningar. ANMÄRKNINGAR FÖR OLIKA TYPER AV VARNINGAR I BRUKSANVISNINGEN Denna anmärkning gör uppmärksam på att anvisningarna måste följas för att förhindra olyckor som kan leda till allvarlig personskada eller död. Denna anmärkning gör uppmärksam på att anvisningarna måste följas för att förhindra fel, skada eller haveri på maskinen. Denna anmärkning gör uppmärksam på tips eller riktningar som är användbara vid användningen av produkten. SE-2

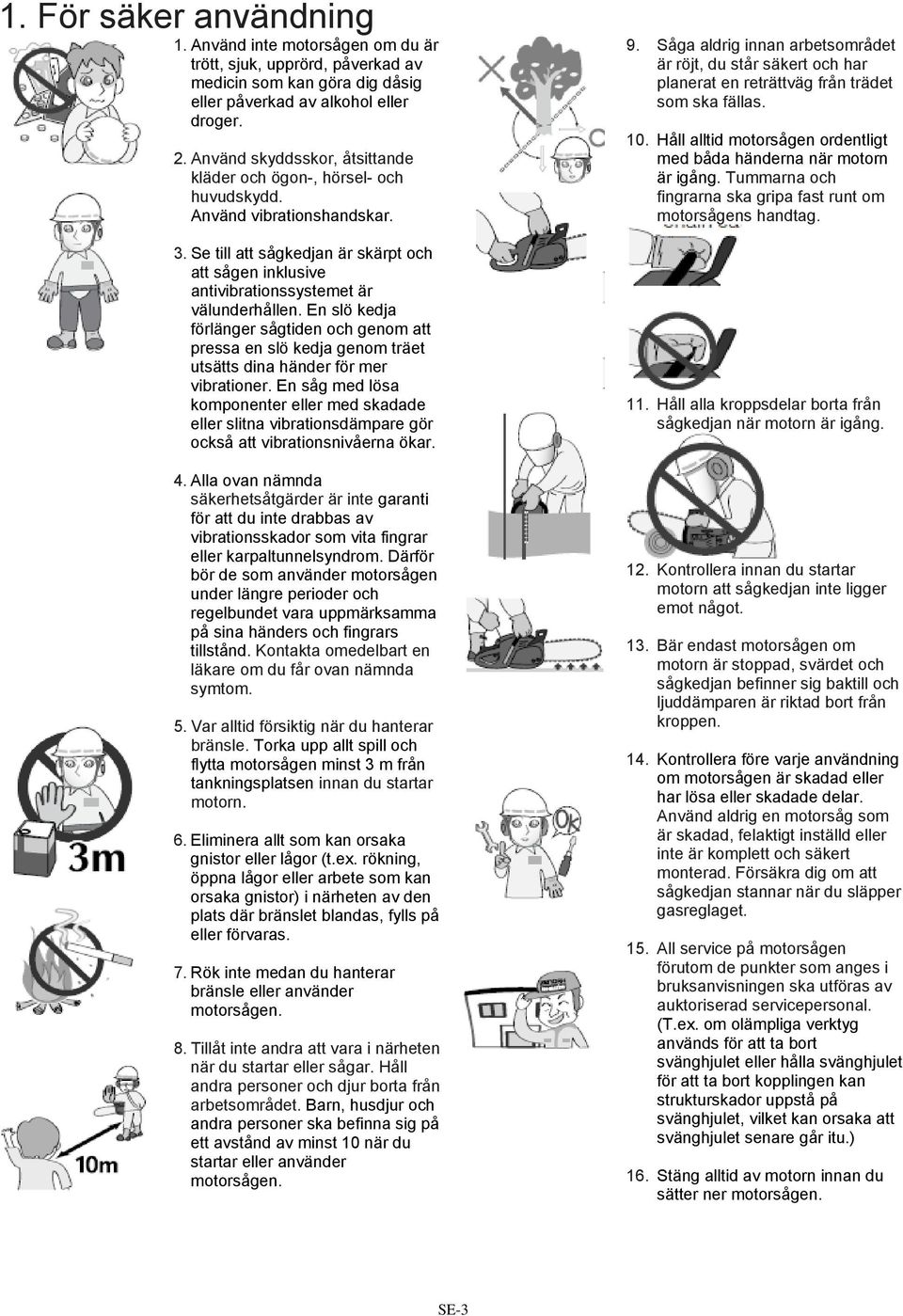

20 1. För säker användning 1. Använd inte motorsågen om du är trött, sjuk, upprörd, påverkad av medicin som kan göra dig dåsig eller påverkad av alkohol eller droger. 2. Använd skyddsskor, åtsittande kläder och ögon-, hörsel- och huvudskydd. Använd vibrationshandskar. 3. Se till att sågkedjan är skärpt och att sågen inklusive antivibrationssystemet är välunderhållen. En slö kedja förlänger sågtiden och genom att pressa en slö kedja genom träet utsätts dina händer för mer vibrationer. En såg med lösa komponenter eller med skadade eller slitna vibrationsdämpare gör också att vibrationsnivåerna ökar. 4. Alla ovan nämnda säkerhetsåtgärder är inte garanti för att du inte drabbas av vibrationsskador som vita fingrar eller karpaltunnelsyndrom. Därför bör de som använder motorsågen under längre perioder och regelbundet vara uppmärksamma på sina händers och fingrars tillstånd. Kontakta omedelbart en läkare om du får ovan nämnda symtom. 5. Var alltid försiktig när du hanterar bränsle. Torka upp allt spill och flytta motorsågen minst 3 m från tankningsplatsen innan du startar motorn. 6. Eliminera allt som kan orsaka gnistor eller lågor (t.ex. rökning, öppna lågor eller arbete som kan orsaka gnistor) i närheten av den plats där bränslet blandas, fylls på eller förvaras. 7. Rök inte medan du hanterar bränsle eller använder motorsågen. 8. Tillåt inte andra att vara i närheten när du startar eller sågar. Håll andra personer och djur borta från arbetsområdet. Barn, husdjur och andra personer ska befinna sig på ett avstånd av minst 10 när du startar eller använder motorsågen. 9. Såga aldrig innan arbetsområdet är röjt, du står säkert och har planerat en reträttväg från trädet som ska fällas. 10. Håll alltid motorsågen ordentligt med båda händerna när motorn är igång. Tummarna och fingrarna ska gripa fast runt om motorsågens handtag. 11. Håll alla kroppsdelar borta från sågkedjan när motorn är igång. 12. Kontrollera innan du startar motorn att sågkedjan inte ligger emot något. 13. Bär endast motorsågen om motorn är stoppad, svärdet och sågkedjan befinner sig baktill och ljuddämparen är riktad bort från kroppen. 14. Kontrollera före varje användning om motorsågen är skadad eller har lösa eller skadade delar. Använd aldrig en motorsåg som är skadad, felaktigt inställd eller inte är komplett och säkert monterad. Försäkra dig om att sågkedjan stannar när du släpper gasreglaget. 15. All service på motorsågen förutom de punkter som anges i bruksanvisningen ska utföras av auktoriserad servicepersonal. (T.ex. om olämpliga verktyg används för att ta bort svänghjulet eller hålla svänghjulet för att ta bort kopplingen kan strukturskador uppstå på svänghjulet, vilket kan orsaka att svänghjulet senare går itu.) 16. Stäng alltid av motorn innan du sätter ner motorsågen. SE-3

21 17. Var mycket försiktig när du sågar småbuskar och unga träd, eftersom tunna kvistar kan fastna i kedjan och slå emot dig eller få dig att tappa balansen. 18. Vara beredd på kast när du sågar av en gren som är under spänning så att du inte träffas när spänningen plötsligt släpper. 19. Såga aldrig vi stark vind, dåligt väder, dålig sikt eller vid mycket höga eller låga temperaturer. Kontrollera alltid om trädet har döda grenar som kan falla ned när håller på att såga i trädet. 20. Håll handtagen torra, rena och fria från olja eller bränsle. 21. Använd endast motorsågen på ställen med god ventilation. Starta eller kör aldrig motorn i slutna utrymmen eller byggnader. Avgaser innehåller farlig koloxid. 22. Använd inte motorsågen i ett träd om du inte har särskild utbildning för detta. 23. Se upp för kast. Kast är den uppåtgående rörelse på svärdet som sker när sågkedjan på svärdets spets kommer i kontakt med ett föremål. Kast kan göra att du tappar kontrollen över motorsågen och farliga situationer uppstår. 24. Sätt på svärdsskyddet när motorsågen ska transporteras. SÄKERHETSÅTGÄRDER MOT KAST FÖR MOTORSÅGS- ANVÄNDARE Om sågkedjan längs svärdets spets nyps fast kan sågen skjutas snabbt bakåt mot användaren. I båda fallen finns det risk för att du förlorar kontrollen över sågen och skadar dig allvarligt. Lita inte enbart på sågens inbyggda säkerhetsanordningar. Som motorsågsanvändare ska du vidta flera åtgärder för att förhindra olyckor eller skador vid sågningsarbetet. (1) Med en grundläggande förståelse om hur kast uppstår kan du minska eller utesluta överraskningsmoment. Plötsliga händelser kan leda till olyckor. (2) Håll sågen stadigt med båda händerna när motorn är igång. Håll höger hand på det bakre och vänster hand på det främre handtaget. Tummarna och fingrarna ska gripa fast runt om motorsågens handtag. Med ett stadigt grepp behåller du kontrollen över sågen och minskar risken för kast. (3) Kontrollera att området där du ska såga är fritt från hinder. Se till att svärdsnosen inte vidrör en stock, gren eller andra föremål som kan orsaka kast när motorsågen är igång. (4) Såga med högt motorvarvtal. (5) Sträck dig inte för långt och såga inte över axelhöjd. Kast kan uppstå om svärdets nos eller spets vidrör ett föremål eller om sågkedjan fastnar i sågskäret. Om spetsen kommer i kontakt med något föremål kan svärdet slungas uppåt och bakåt mot användaren. (6) Skärp och underhåll sågkedjan enligt tillverkarens instruktioner. (7) Använd endast svärd och kedjor som rekommenderas av tillverkaren. SE-4

22 2. Förklaring av symboler på maskinen För säker användning och service har symboler präglats in på maskinen. Var uppmärksam på att inte göra några misstag med avseende på betydelsen av dessa. Tanköppning för bränsleblandning Position: Bränsletanklock Oljepåfyllningshål Position: Oljetanklock Sätt strömbrytaren i läget och motorn startar. Sätt strömbrytaren i läget O och motorn stoppar omedelbart. Position: Bak till vänster på maskinen Starta motorn. Om du drar ut choken (bak till höger om det bakre handtaget) till pilens spets kan du ställa in startläget enligt följande: Första läget startläge när motorn är varm. (varmstart) Andra läget startläge när motorn är kall. (kallstart) Position: Uppe till höger vid luftfilterkåpan Skruven under präglingen H är justerskruven för högt varvtal. Skruven under präglingen L är justerskruven för lågt varvtal. Skruven till vänster om präglingen T är tomgångsskruven. Position: Till vänster om det bakre handtaget Visar riktningarna för när kedjebromsen är lossad (vit pil) och aktiverad (svart pil). Position: Fram på kedjeskyddet SE-5

23 Särskild säkerhet för motorsåg: Håll alla kroppsdelar borta från sågkedjan när motorsågen är i gång. Innan du startar motorsågen ska du se till att sågkedjan inte har kontakt med någonting. Om du är ouppmärksam kan dina kläder eller kroppsdelar trassla in sig i sågkedjan. Håll alltid motorsågen med höger hand på det bakre handtaget och vänster hand på det främre handtaget. Att hålla i motorsågen på motsatt sätt ökar risken för personskador och ska därför aldrig göras. OBS: För motorsågar med sågsvärdet på vänster sida är hänvisningen till höger hand och vänster hand motsatt. Håll endast i isolerade ytor på elverktyget sågkedjan kan nudda dolda ledningar eller sin egen sladd. Motorsågar som nuddar en strömförande ledning kan göra oskyddade metalldelar på elverktyget strömförande och ge användaren en elektrisk stöt. Använd skyddsglasögon och hörselskydd. Vi rekommenderar även skyddsutrustning för huvud, händer, ben och fötter. Lämpliga skyddskläder minskar personskador på grund av flygande träflis eller oavsiktlig kontakt med sågkedjan. Använd inte motorsågen uppe i ett träd. Att använda motorsågen när du är uppe i ett träd kan orsaka personskador. Se till att du har ett bra fotfäste och använd motorsågen enbart när du står på en stabil, säker och jämn yta. Hala eller osäkra ytor, till exempel en stege, kan göra att du tappar balansen eller kontrollen över motorsågen. När du kapar en gren som är spänd måste du vara beredd på att den slår tillbaka mot dig. När spänningen i träfibrerna frigörs kan den kapade grenen slå tillbaka mot dig och/eller göra att du förlorar kontrollen över motorsågen. Var extremt försiktig när du kapar kvistar och unga träd. Det späda materialet kan fånga sågkedjan och piskas mot dig eller få dig att tappa balansen. Bär motorsågen i det främre handtaget avstängd och i riktning bort från din kropp. När du transporterar eller förvarar motorsågen ska alltid sågsvärdsskyddet sitta på. Korrekt hantering av motorsågen minskar sannolikheten för oavsiktlig kontakt med den rörliga sågkedjan. Följ instruktionerna för smörjning, spänning av kedjan och tillbehörsbyte. Felaktigt spänd eller smord kedja kan antingen gå sönder eller öka risken för bakslag. Se till att handtagen är torra och fria från olja och fett. Feta, oljiga handtag kan göra att du tappar kontrollen över motorsågen. Klipp bara häckar och liknande. Använd inte motorsågen till annat än vad den är avsedd för. Till exempel: Använd inte motorsågen för att skära i plast, byggnadsstenar eller byggnadsmaterial som inte är av trä. Användning av motorsågen till annat än vad den är avsedd för kan resultera i en farlig situation. Orsaker till bakslag och så gör du för att undvika det: Bakslag kan inträffa när främre delen eller spetsen på sågklingan vidrör ett föremål eller när träet sluter sig och klämmer fast sågkedjan i snittet. Spetskontakt kan orsaka en plötslig omvänd reaktion som slår sågsvärdet uppåt och bakåt mot användaren. Om sågkedjan kläms åt längst upp på sågsvärdet kan detta snabbt skjutas bakåt mot användaren. SE-6

24 I båda fallen kan du förlora kontrollen över sågen, vilket i sin tur kan resultera i allvarliga personskador. Lita inte uteslutande på de säkerhetsanordningar som är inbyggda i din såg. Som användare av motorsågen bör du själv vidta ett antal åtgärder för att inte drabbas av olyckor eller skador under sågningen. Bakslag är resultatet av felaktig användning och/eller felaktiga användningsförhållanden och kan undvikas genom att du vidtar rätt åtgärder enligt följande: Ta ett fast grepp där tumme och fingrar griper tag runt motorsågens handtag. Håll båda händerna på sågen och placera din kropp och arm i rätt läge så att du kan motstå bakslagskrafter. Dessa krafter kan kontrolleras av användaren om rätt förebyggande åtgärder har vidtagits. Släpp inte motorsågen. ANMÄRKNING A: Möjlig illustration för den här varningen visas i bilden nedan. Sträck dig inte för långt och såga inte över axelhöjd. Detta hjälper till att förhindra oavsiktlig spetskontakt och ger dig bättre kontroll över motorsågen i oväntade situationer. Använd endast ersättningssvärd och kedjor som anges av tillverkaren. Felaktiga ersättningssvärd och kedjor kan orsaka brott och/eller bakslag. Följ tillverkarens instruktioner när det gäller slipning och underhåll av sågkedjan. Att minska höjden på sågdjupet kan leda till ökat bakslag. SE-7
