1 Linear S/SI/SR/P Asennusohje Monteringsanvisning

2 1. Tarkista tuote kuljetusvaurioiden varalta. Asennuksen saa suorittaa vain riittävän ammattitaidon omaava henkilö. Kontrolleera produkten för möiliga frakt skador. Endast en kvalificerad person är tillåtet att utföra installationen. 2. Katkaise sähkönsyöttö. Avbryt från nätström. Tämän valaisimen valonlähteen saa vaihtaa ainoastaan valmistaja tai hänen valtuuttamansa henkilö tai vastaava riittävän pätevä henkilö. Ljuskällan i denna armatur får endast bytas av tillverkaren eller dennes serviceagent eller en kvalificerad person.

3 3. Asenna valaisin asennustapaan sopivalla kiinnikkeellä. Installera armaturen med ett fäste lämpligt till installationsmetoden. Pinta Vaijeri / kierretanko MEK70 MEK110 Elwia MP 321 Elwia MP 311 & XYRV 108M MEK70/110 SJK 1 SJK 4 SJK 5 SJK 7 SJK 8 SRPK 1-3 SRPK 1-3 katso toimituksen mukana tuleva liite tai QR - koodi (linkki alla). SRPK 1-3 se tillägget som ingår i leveransen eller QR - kod (se länken nedan).

4 3.1 SRPK - Kiinnike / SRPK - Fäste 1. Napsauta kaksi SRK 1 kiinnikettä valaisimen kumpaankin päähän, toinen aivan päähän sekä toinen mm etäisyydelle päädystä. Kuvan 1 mukaisesti. Klicka två SRK 1 fäste vid båda ändarna av armaturen, andra precis vid ändan och den andra mm från ändan. Såsom visas i figur 1 (Kuva 1). 2. Napsauta SRPK - kisko paikalleen, kuvan 2 mukaisesti. Kiskon ollessa oikealla paikalla ruuvaa se kiinni niin, että ruuvi kiinnittyy valaisimen päädyssä olevaan SRK 1 kiinnikkeeseen. Klicka SRPK - skenan på dess ställe, som visas i figur 2 (kuva 2). När skenan är på dess rätt plats skruva den fast så att skruven fastnar i SRK 1 fästen som är närmare armaturens ändan. 3. Aseta valaisin + kisko-yhdistelmä paikoilleen MEK70 / kiskolle ja kiinnitä se ruuvein kuvan 3 mukaisesti. Placera armaturen + skena kombinationen på dess ställe i MEK70 / 110 skenor och fasta den med skruvar liksom i figur 3 (kuva 3). 4. Kaikki SJK - kiinnikkeet (1-8) asentuvat valaisimeen samalla tavalla. Alla SJK - fästen (1-8) kommer att installeras på armaturen på samma sätt.

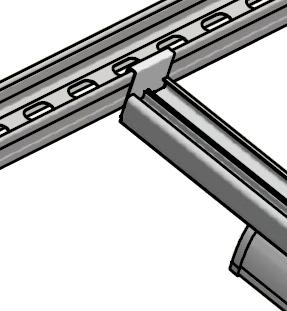

5 SNEP! Kuva 1 SRK 1 Asennus / Installation SNEP! Kuva 3 Kuva 2 SNEP! SNEP! SJK 4 MEK 70 - kiskon asennus Installation till MEK 70 Linear SR

6 3.2 Pinta-asennus / Takmontering 3 x SJK1 Linear SR & IP 44 IP 44 IP 44 IP 44

7 4. Kytkentä, Anslutning Kytkentä- /kaapelityypit, Anslutnings- / kabeltyp MSK Valkoinen / Vit Sisäkäyttö / Inomhusbruk VSKB Pikaliitin / Snabbkoppling Musta / Svart Harmaa / Grå Ulkokäyttö /teollisuus / Utomhusbruk / industri Ulkokäyttö /teollisuus / Utomhusbruk / industri Suorita sähköasennus. Valaisin on varustettu kiinteällä syöttökaapelilla. Kaapelia ei saa vaihtaa, eikä valaisinta avata. Kaapelin esitinatut johdinpäät tulee liittää sähköverkkoon asianmukaisilla jousiliittimillä, kuten WAGO Liitäntä on suoritettava kotelointiluokituksen mukaisessa jakorasiassa. Utför den elektriska installationen. Armaturerna har en fix monterad elkabel. Det är inte tillåtet att ändra kabeln eller att öppna armaturs skyddet. Förtennade trådändarna av kabeln måste vara ansluten till den elektriska kretsen med korrekt fjäderkontakter som WAGO Anslutningen ska isoleras med bostadsfördelningen enligt behövs IP-skyddsklass.

8 0,5-1 Nm TX10 Kytkentäkaavio Kopplingsschema 3-vaihe / 3-fas 3-napainen kaapeli 3-ledarkabel L N Ruskea / Brun Sininen / Blå Keltavihreä / Gul-grön DALI 5-napainen kaapeli 5-ledarkabel DALI L L Ruskea / Brun N N Sininen / Blå Keltavihreä / Gul-grön L2 DA- / 2 Musta / Svart L3 DA+ / 1 Harmaa / Grå

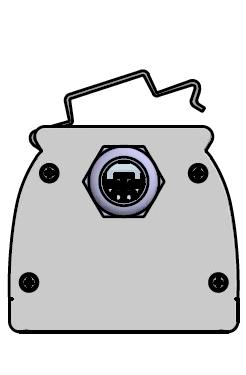

9 5. QPD - liittimen kytkentä Anslutning av QPD - Kabelförbindningen

10 6. Poista valaisimen mahdollinen suojamuovi Ta bort eventuella skyddsplast från armaturen Valaisin ja pakkausmateriaali tulee hävittää paikallisten määrästen mukaisesti. Armatur och förpackningsmaterial måste tas hand om enligt lokala föreskrifter.

11 Purso Lighting Systems Alumiinitie Siuro Finland tel fax snep@purso.fi Oikeudet teknisiin muutoksiin pidätetään. Specifikationerna kan ändras utan föregående meddelande. 03/ -18
