Tuotesertifioinnit , Rev CC Huhtikuu Rosemount sarjan langaton pintatutka 3308A. Tuotesertifioinnit

Transkriptio

1 , Rev CC Rosemount sarjan langaton pintatutka 3308A

2 1 Versio EU:n direktiivit EU:n vaatimustenmukaisuusvakuutus kaikkien tätä tuotetta koskevien EU:n direktiivien osalta löytyy asiakirjasta EU:n vaatimustenmukaisuusvakuutus. Viimeisimmän version saa osoitteesta Emerson.com/Rosemount. 1.2 Tavallisen käyttöympäristön sertifiointi Lähettimen rakenne täyttää sähkölaitteiden, mekaanisten osien ja paloturvallisuuden osalta USA:n liittovaltion työsuojeluhallinnon (OSHA) akkreditoiman, virallisesti hyväksytyn testilaboratorion (NRTL) perusvaatimukset. 1.3 Tietoliikenneyhdenmukaisuus Kaikille langattomille laitteille tarvitaan hyväksyntä, jolla varmistetaan, että ne noudattavat radiotaajuuksien käyttöön liittyviä säännöksiä. Lähes kaikissa maissa vaaditaan tämäntyyppinen tuotehyväksyntä. Emerson tekee työtä valtionvirastojen kanssa ympäri maailmaa voidakseen toimittaa vaatimukset täyttäviä tuotteita sekä ehkäistäkseen langattomien laitteiden käyttöä koskevien eri maiden direktiivien ja lakien rikkomista. 1.4 FCC ja IC Tämä laite täyttää FCC-sääntöjen osan 15 vaatimukset. Käyttö edellyttää, että seuraavat ehdot täyttyvät: Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja tämän laitteen täytyy sietää vastaanotetut häiriöt, myös sellaiset, jotka voivat aiheuttaa epätoivottavaa toimintaa. Laite täytyy asentaa niin, että antenni on vähintään 20 cm:n etäisyydellä kaikista henkilöistä. Industry Canada on hyväksynyt tämän radiolähettimen toimimaan alla lueteltujen antennityyppien kanssa, joiden suurin sallittu herkkyys on ilmoitettu. Antennityyppejä, jotka eivät sisälly tähän luetteloon ja joiden herkkyys on suurempi kuin kyseiselle tyypille ilmoitettu suurin sallittu herkkyys, ei missään tapauksessa saa käyttää tämän laitteen kanssa. Antennimallioptio Antennityyppi Enimmäisherkkyys (dbi) WK1 Kiinteästi suuntaamaton 2 WM1 Kiinteästi suuntaamaton 4,5 WN1 Etäältä suuntaamaton 8 2 Rosemount sarja

3 Tämä laite täyttää Industry Canadan luvasta vapautettujen RSS-standardien vaatimukset. Käyttö on sallittua seuraavilla kahdella ehdolla: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen täytyy sietää vastaanotetut häiriöt, myös sellaiset, jotka voivat aiheuttaa epätoivottavaa toimintaa. Varoitus Laitteeseen tehdyt muutokset tai viritykset, joita Emerson ei ole nimenomaan hyväksynyt, voivat mitätöidä käyttäjän luvan laitteen käyttöön. 1.5 Laitteiden asentaminen Pohjois-Amerikassa 1.6 USA Yhdysvaltojen sähkömääräykset National Electrical Code (NEC) ja Kanadan sähkömääräykset (CEC) sallivat alaluokkiin merkittyjen laitteiden käytön alueilla ja alueille merkittyjen laitteiden käytön alaluokissa. Merkintöjen täytyy soveltua tilaluokitukseen sekä kaasu- ja lämpötilaluokkiin. Nämä tiedot on määritelty selkeästi vastaavissa määräyksissä I5 US Luonnostaan vaarattomuus (IS) Todistus FM17US0014X Standardit FM Class , FM Class , FM Class , ANSI/ISA :2013, ANSI/UL :2014, ANSI/ISA :2004, ANSI/NEMA , ANSI/IEC 60529:2004 Merkinnät IS CL I, DIV 1, GP A, B, C, D T4; (-55 C Ta +70 C) Class 1, Zone 0 AEx ia IIC T4 Ga; (-55 C Ta +70 C) Rosemountin piirustuksen mukaan asennettuna; Type 4X; IP66/67 Turvallisen käytön erityisehdot (X): 1. Mallin 3308 lähettimen kotelo sisältää alumiinia. Kotelo tulee suojata iskuista ja hankauksesta johtuvan sytytysvaaran välttämiseksi. 2. Polymeeriantennin pintavastus on suurempi kuin 1 GΩ. Staattisen sähkövarauksen kertymisen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. 3. Vain Emerson Process Managementin mallin 701PBKKF SmartPower -option tai Computational Systems, Inc:n mallin MHM akkumoduulin kanssa käytettäväksi. 3

4 1.7 Kanada 4. Vain Emerson Process Managementin 375- tai 475- kenttäkäyttöliittymä on hyväksytty tämän lähettimen kanssa käytettäväksi. 5. Rosemount 3308A -lähettimen suurin sallittu käyttölämpötila on 70 C. Prosessilämpötilan ja muiden lämpövaikutusten välttämiseksi pitää varmistaa, ettei elektroniikan lämpötila ylitä 70 C:ta I6 Kanada Luonnostaan vaaraton Todistus Standardit Merkinnät FM17CA0007X C 22.2 No. 94-M91:1991 (R2011), CAN/CSA C 22.2 No :2015, CAN/CSA 22, :2014, C 22.2 No :2004, C 22.2 No :2016 Luonnostaan vaaraton Luokka I, alaluokka 1, ryhmät A, B, C ja D T4; (-55 C Ta +70 C) Ex ia IIC Ga T4; (-55 C Ta +70 C) Rosemountin piirustuksen mukaan asennettuna; Tyyppi 4X; IP66/67 Turvallisen käytön erityisehdot (X): 1.8 Eurooppa 1. Mallin 3308 lähettimen kotelo sisältää alumiinia. Kotelo tulee suojata iskuista ja hankauksesta johtuvan sytytysvaaran välttämiseksi. 2. Polymeeriantennin pintavastus on suurempi kuin 1 GΩ. Staattisen sähkövarauksen kertymisen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. 3. Vain Emerson Process Managementin mallin 701PBKKF SmartPower -option tai Computational Systems, Inc:n mallin MHM akkumoduulin kanssa käytettäväksi. 4. Vain Emerson Process Managementin 375- tai 475- kenttäkäyttöliittymä on hyväksytty tämän lähettimen kanssa käytettäväksi. 5. Rosemount 3308A -lähettimen suurin sallittu käyttölämpötila on 70 C. Prosessilämpötilan ja muiden lämpövaikutusten välttämiseksi pitää varmistaa, ettei elektroniikan lämpötila ylitä 70 C:ta I1 ATEX Luonnostaan vaarattomuus Todistus FM 12ATEX0072X 4 Rosemount sarja

5 Standardit EN : A11:2013, EN : 2012, EN 60529: A1: A2:2013 Merkinnät II 1 G Ex ia IIC T4 Ga, (-55 C Ta +70 C) Turvallisen käytön erityisehdot (X): 1.9 Muut maat 1. Mallin 3308 lähettimen kotelo sisältää alumiinia. Kotelo tulee suojata iskuista ja hankauksesta johtuvan sytytysvaaran välttämiseksi. 2. Polymeeriantennin pintavastus on suurempi kuin 1 GΩ. Staattisen sähkövarauksen kertymisen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. 3. Vain ATEX-sertifioidun (Baseefa11ATEX0042X) Emerson Process Managementin mallin 701PBKKF SmartPower-option tai ATEXsertifioidun (Sira 15ATEX2332X) Computational Systems, Inc:n mallin MHM akkumoduulin kanssa käytettäväksi. 4. Vain ATEX-sertifioitu (BVS03ATEXE347, BVS09ATEXE023) Emerson Process Managementin 375- tai 475-kenttäkäyttöliittymä on hyväksytty tämän lähettimen kanssa käytettäväksi. 5. Rosemount 3308A -lähettimen suurin sallittu käyttölämpötila on 70 C. Prosessilämpötilan ja muiden lämpövaikutusten välttämiseksi pitää varmistaa, ettei elektroniikan lämpötila ylitä 70 C:ta I7 IECEx Luonnostaan vaarattomuus Todistus IECEx FMG X Standardit IEC : 2011, IEC : 2011 Merkinnät Ex ia IIC T4 Ga, (-55 C Ta +70 C) Turvallisen käytön erityisehdot (X): 1. Mallin 3308 lähettimen kotelo sisältää alumiinia. Kotelo tulee suojata iskuista ja hankauksesta johtuvan sytytysvaaran välttämiseksi. 2. Polymeeriantennin pintavastus on suurempi kuin 1 GΩ. Staattisen sähkövarauksen kertymisen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. 3. Vain IECEx-sertifioidun (IECEx FMG X) Emerson Process Managementin mallin 701PBKKF SmartPower-option tai IECExsertifioidun (IECEx CSA X) Computational Systems, Inc:n mallin MHM akun kanssa käytettäväksi. 5

6 1.10 Brasilia 4. Vain Emerson Process Managementin 375- tai 475- kenttäkäyttöliittymä on hyväksytty tämän lähettimen kanssa käytettäväksi. 5. Rosemount 3308A -lähettimen suurin sallittu käyttölämpötila on 70 C. Prosessilämpötilan ja muiden lämpövaikutusten välttämiseksi pitää varmistaa, ettei elektroniikan lämpötila ylitä 70 C:ta I2 INMETRO Luonnostaan vaarattomuus Todistus UL-BR X Standardit ABNT NBR IEC :2013, ABNT NBR IEC :2013 Merkinnät Ex ia IIC T4 Ga (-55 C Ta +70 C), IP66 Turvallisen käytön erityisehdot (X): 1. Katso erityisehdot todistuksesta Kiina I3 NEPSI Luonnostaan vaarattomuus Todistus GYJ X Standardit GB , GB , GB Merkinnät Ex ia IIC T4 Ga (-55 C Ta +70 C), IP66 Turvallisen käytön erityisehdot (X): Katso erityisehdot todistuksesta Japani CML (Japani) Luonnostaan vaarattomuus Todistus CML 18JPN2241X Standardit IEC :2013, IEC :2013 Merkinnät Ex ia IIC T4 Ga (-55 C Ta +70 C), IP66/67 Turvallisen käytön erityisehdot (X): Katso erityisehdot todistuksesta. 6 Rosemount sarja

7 1.13 Teknisten määräysten tulliliitto (EAC) IM EAC Luonnostaan vaarattomuus Todistus RU C-US ГБ05.B Standardit :2011, :2010, :2006 Merkinnät 0Ex ia IIC T4 GA X,-55 C-+ 70 C, IP66, IP67 Turvallisen käytön erityisehdot (X): Katso erityisehdot todistuksesta. 7

8 1.14 Hyväksyntäpiirustukset Kuva 1-1. Asennuspiirustus 3308 FM ja CSA luonnostaan vaaraton 8 Rosemount sarja

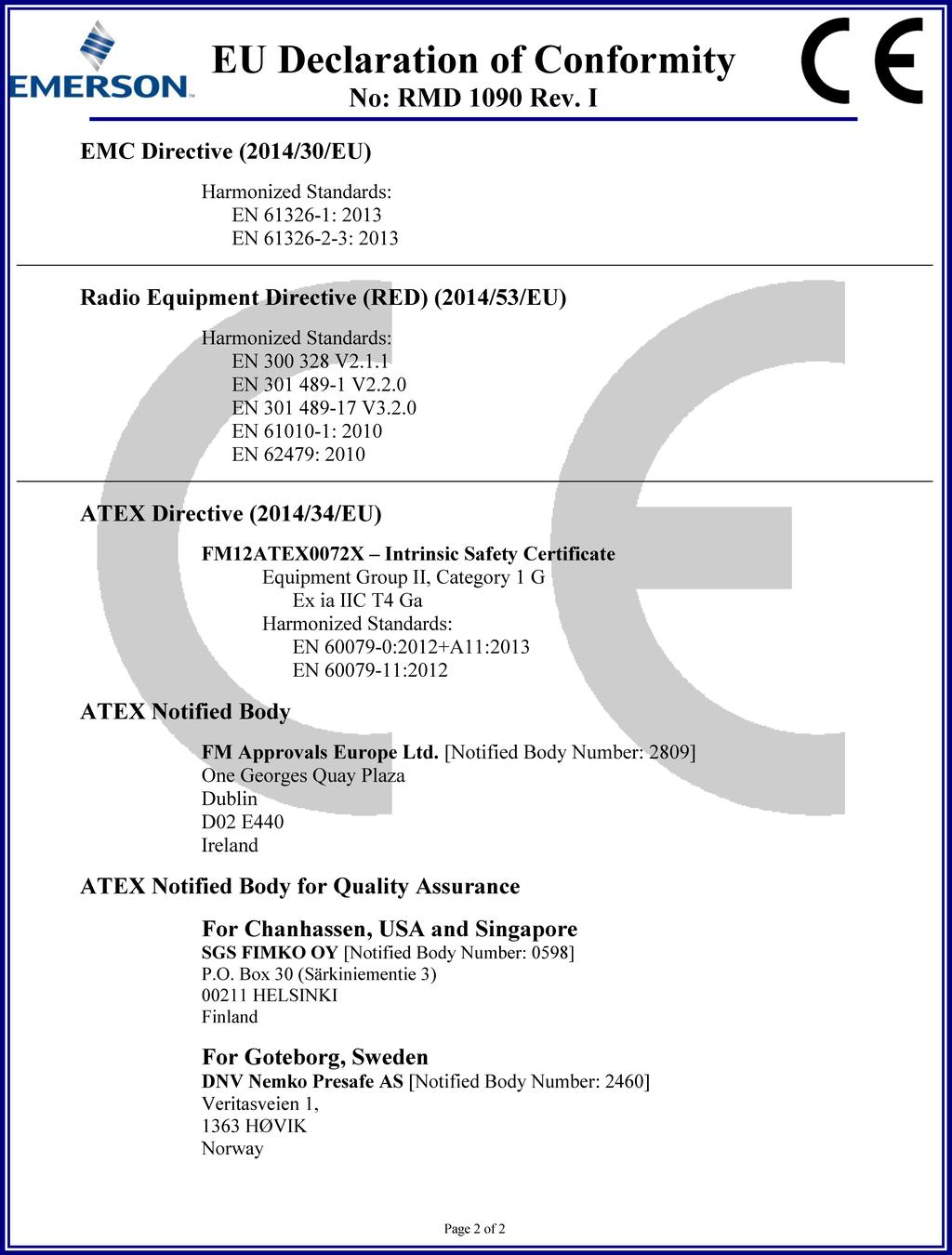

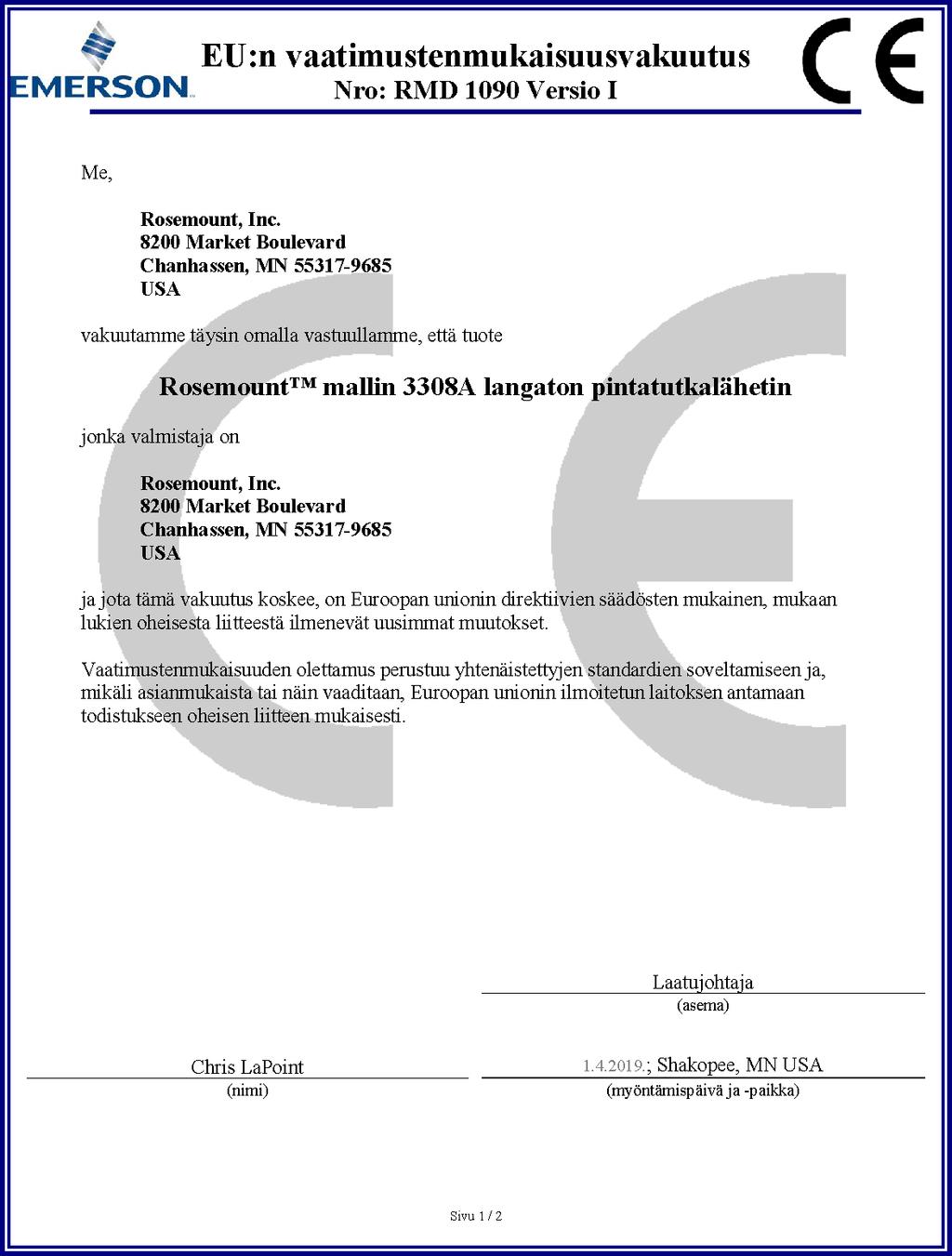

9 1.15 EU:n vaatimustenmukaisuusvakuutus Kuva 1-2. EU:n vaatimustenmukaisuusvakuutus 9

10 10 Rosemount sarja

11 11

12 12 Rosemount sarja

13 13

14 14 Rosemount sarja

15 15
