Mikkelin ammattikorkeakoulu Tarkk` ampujankuja 1 PL 181, MIKKELI KÄYTTÖOHJEET: FLUKE Networks IntelliTone 200 Toner ja Probe

Transkriptio

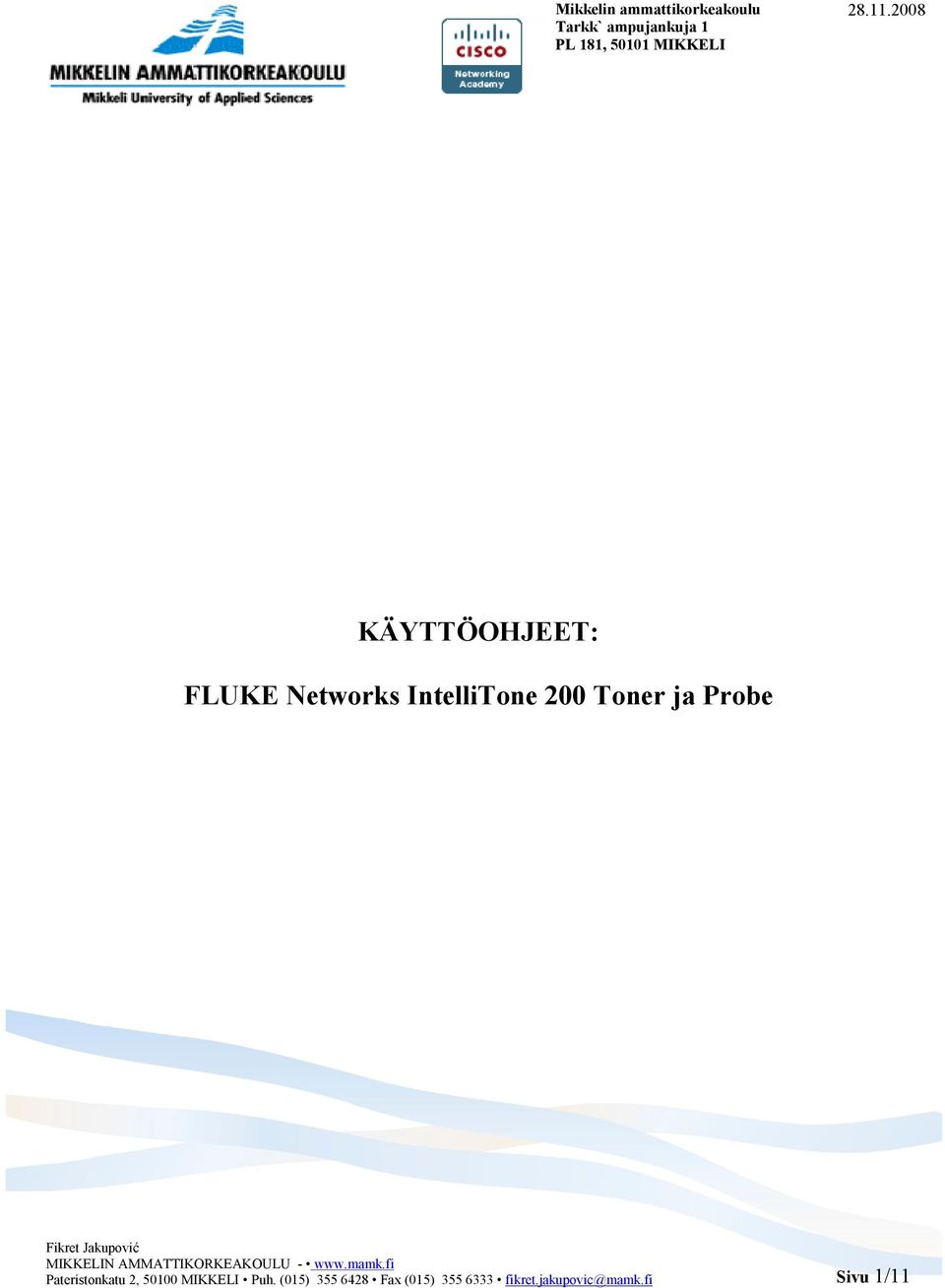

1 KÄYTTÖOHJEET: FLUKE Networks IntelliTone 200 Toner ja Probe Pateristonkatu 2, MIKKELI Puh. (015) Fax (015) Sivu 1/11

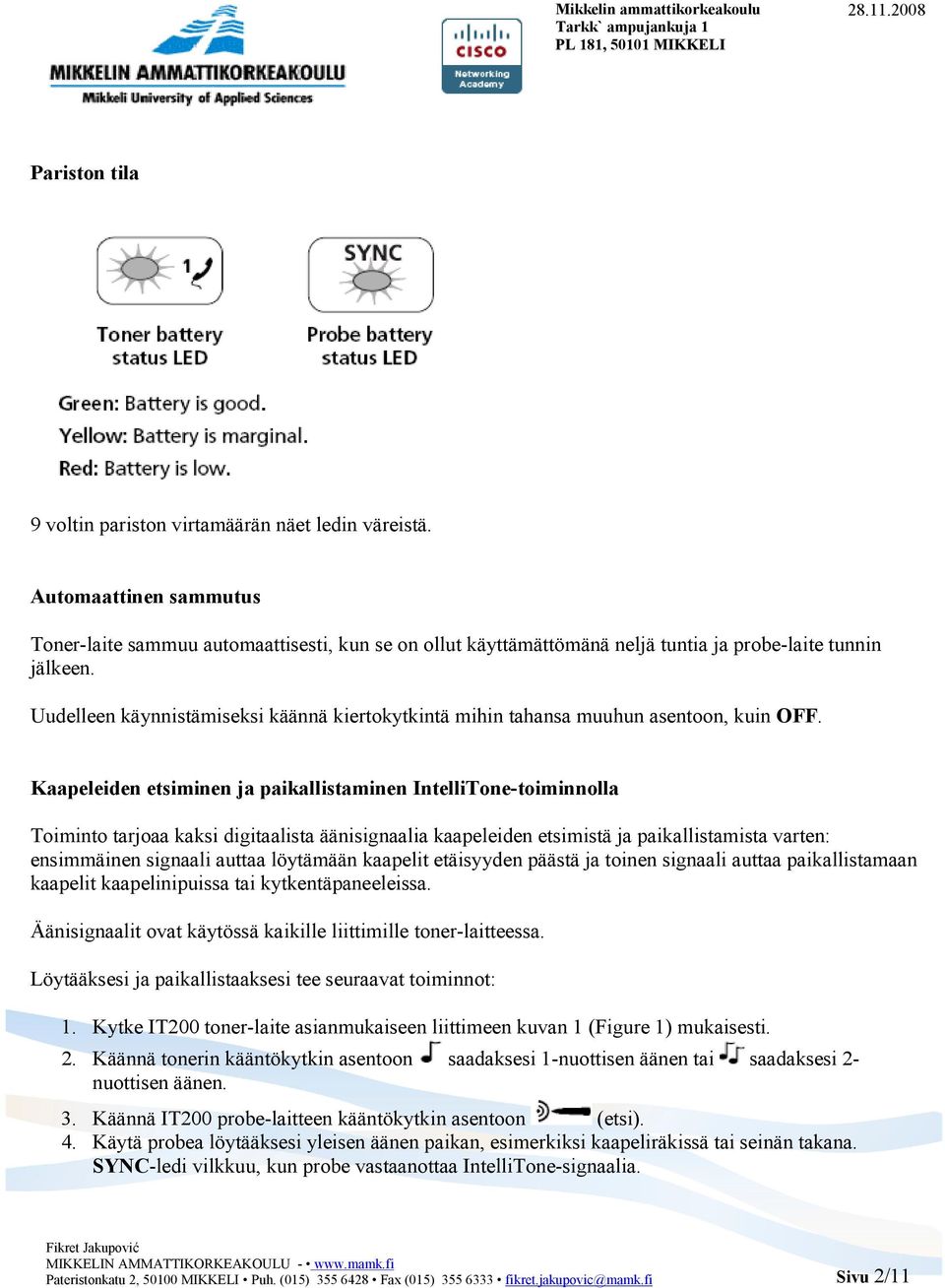

2 Pariston tila 9 voltin pariston virtamäärän näet ledin väreistä. Automaattinen sammutus Toner-laite sammuu automaattisesti, kun se on ollut käyttämättömänä neljä tuntia ja probe-laite tunnin jälkeen. Uudelleen käynnistämiseksi käännä kiertokytkintä mihin tahansa muuhun asentoon, kuin OFF. Kaapeleiden etsiminen ja paikallistaminen IntelliTone-toiminnolla Toiminto tarjoaa kaksi digitaalista äänisignaalia kaapeleiden etsimistä ja paikallistamista varten: ensimmäinen signaali auttaa löytämään kaapelit etäisyyden päästä ja toinen signaali auttaa paikallistamaan kaapelit kaapelinipuissa tai kytkentäpaneeleissa. Äänisignaalit ovat käytössä kaikille liittimille toner-laitteessa. Löytääksesi ja paikallistaaksesi tee seuraavat toiminnot: 1. Kytke IT200 toner-laite asianmukaiseen liittimeen kuvan 1 (Figure 1) mukaisesti. 2. Käännä tonerin kääntökytkin asentoon saadaksesi 1-nuottisen äänen tai saadaksesi 2- nuottisen äänen. 3. Käännä IT200 probe-laitteen kääntökytkin asentoon (etsi). 4. Käytä probea löytääksesi yleisen äänen paikan, esimerkiksi kaapeliräkissä tai seinän takana. SYNC-ledi vilkkuu, kun probe vastaanottaa IntelliTone-signaalia. Pateristonkatu 2, MIKKELI Puh. (015) Fax (015) fikret.jakupovic@mamk.fi Sivu 2/11

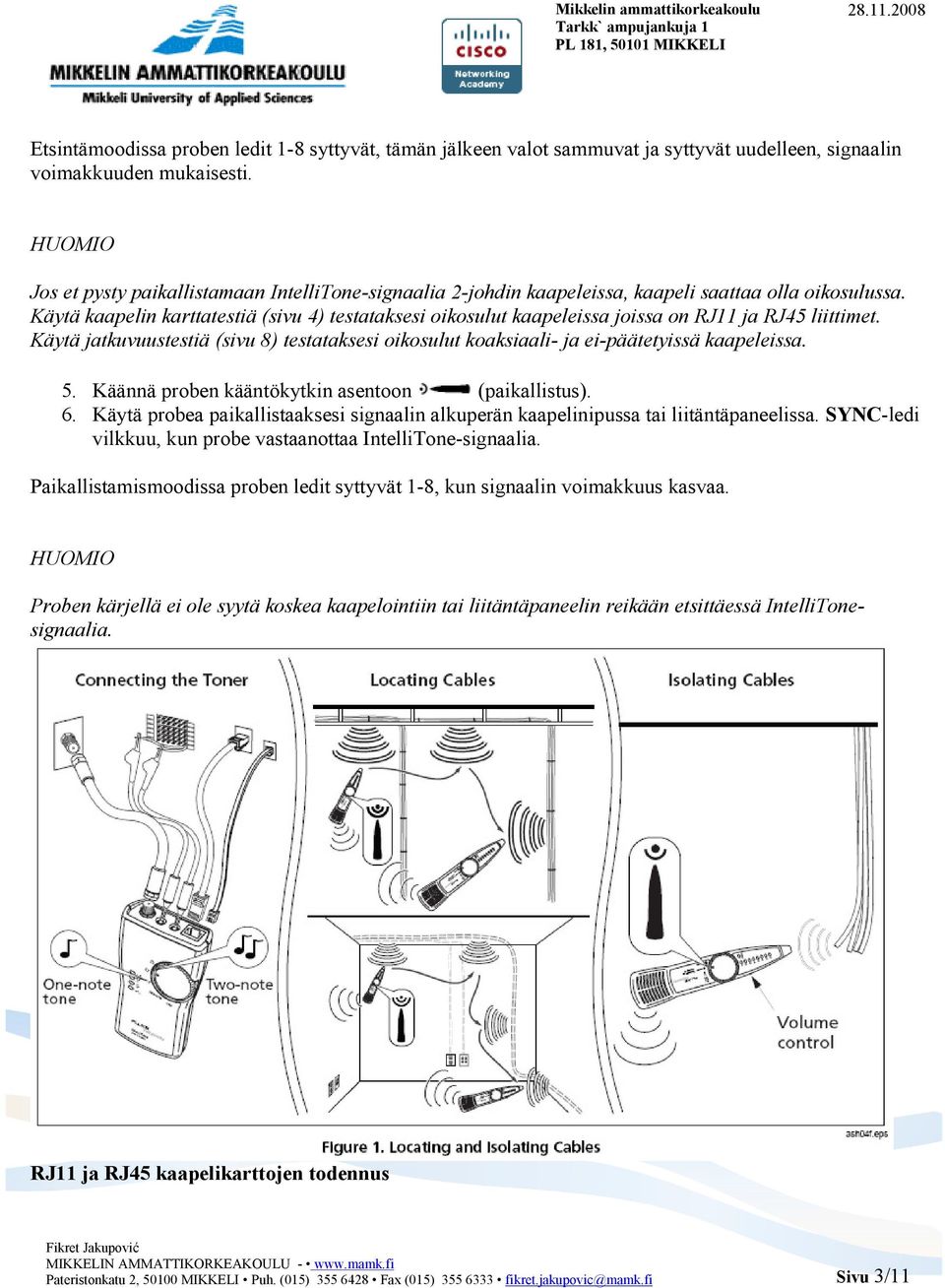

3 Etsintämoodissa proben ledit 1-8 syttyvät, tämän jälkeen valot sammuvat ja syttyvät uudelleen, signaalin voimakkuuden mukaisesti. HUOMIO Jos et pysty paikallistamaan IntelliTone-signaalia 2-johdin kaapeleissa, kaapeli saattaa olla oikosulussa. Käytä kaapelin karttatestiä (sivu 4) testataksesi oikosulut kaapeleissa joissa on RJ11 ja RJ45 liittimet. Käytä jatkuvuustestiä (sivu 8) testataksesi oikosulut koaksiaali- ja ei-päätetyissä kaapeleissa. 5. Käännä proben kääntökytkin asentoon (paikallistus). 6. Käytä probea paikallistaaksesi signaalin alkuperän kaapelinipussa tai liitäntäpaneelissa. SYNC-ledi vilkkuu, kun probe vastaanottaa IntelliTone-signaalia. Paikallistamismoodissa proben ledit syttyvät 1-8, kun signaalin voimakkuus kasvaa. HUOMIO Proben kärjellä ei ole syytä koskea kaapelointiin tai liitäntäpaneelin reikään etsittäessä IntelliTonesignaalia. RJ11 ja RJ45 kaapelikarttojen todennus Pateristonkatu 2, MIKKELI Puh. (015) Fax (015) Sivu 3/11

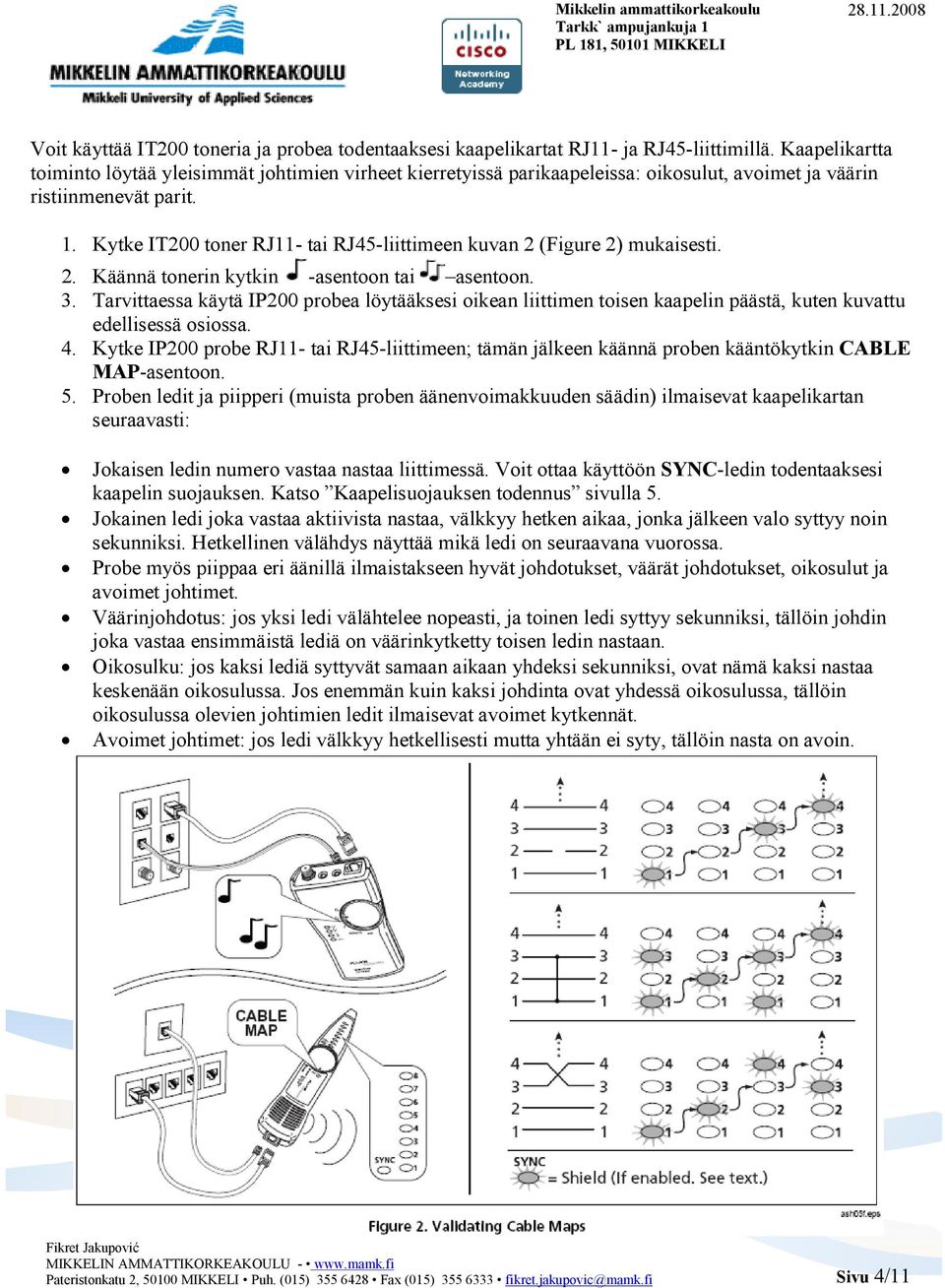

4 Voit käyttää IT200 toneria ja probea todentaaksesi kaapelikartat RJ11- ja RJ45-liittimillä. Kaapelikartta toiminto löytää yleisimmät johtimien virheet kierretyissä parikaapeleissa: oikosulut, avoimet ja väärin ristiinmenevät parit. 1. Kytke IT200 toner RJ11- tai RJ45-liittimeen kuvan 2 (Figure 2) mukaisesti. 2. Käännä tonerin kytkin -asentoon tai asentoon. 3. Tarvittaessa käytä IP200 probea löytääksesi oikean liittimen toisen kaapelin päästä, kuten kuvattu edellisessä osiossa. 4. Kytke IP200 probe RJ11- tai RJ45-liittimeen; tämän jälkeen käännä proben kääntökytkin CABLE MAP-asentoon. 5. Proben ledit ja piipperi (muista proben äänenvoimakkuuden säädin) ilmaisevat kaapelikartan seuraavasti: Jokaisen ledin numero vastaa nastaa liittimessä. Voit ottaa käyttöön SYNC-ledin todentaaksesi kaapelin suojauksen. Katso Kaapelisuojauksen todennus sivulla 5. Jokainen ledi joka vastaa aktiivista nastaa, välkkyy hetken aikaa, jonka jälkeen valo syttyy noin sekunniksi. Hetkellinen välähdys näyttää mikä ledi on seuraavana vuorossa. Probe myös piippaa eri äänillä ilmaistakseen hyvät johdotukset, väärät johdotukset, oikosulut ja avoimet johtimet. Väärinjohdotus: jos yksi ledi välähtelee nopeasti, ja toinen ledi syttyy sekunniksi, tällöin johdin joka vastaa ensimmäistä lediä on väärinkytketty toisen ledin nastaan. Oikosulku: jos kaksi lediä syttyvät samaan aikaan yhdeksi sekunniksi, ovat nämä kaksi nastaa keskenään oikosulussa. Jos enemmän kuin kaksi johdinta ovat yhdessä oikosulussa, tällöin oikosulussa olevien johtimien ledit ilmaisevat avoimet kytkennät. Avoimet johtimet: jos ledi välkkyy hetkellisesti mutta yhtään ei syty, tällöin nasta on avoin. Pateristonkatu 2, MIKKELI Puh. (015) Fax (015) fikret.jakupovic@mamk.fi Sivu 4/11

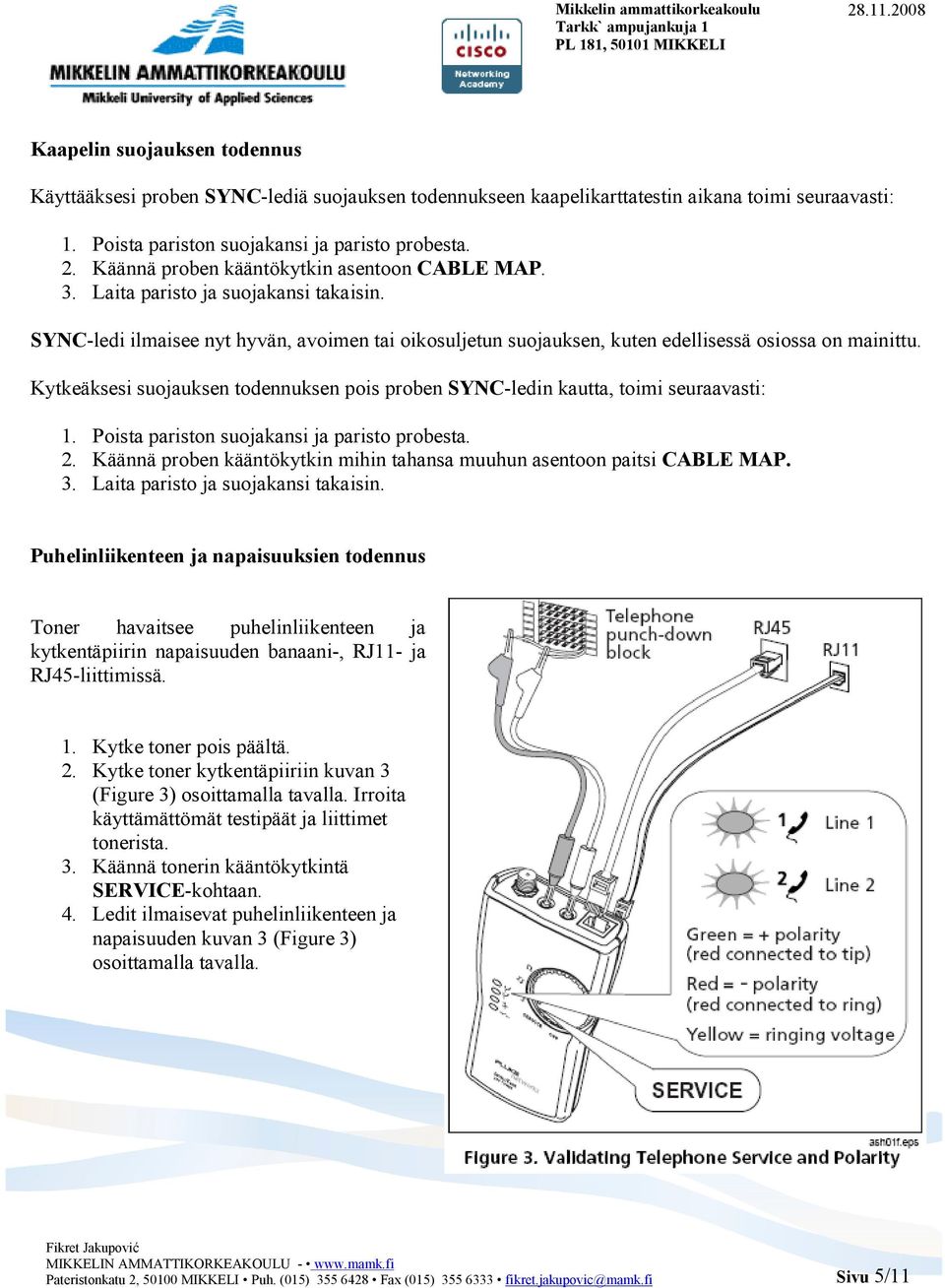

5 Kaapelin suojauksen todennus Käyttääksesi proben SYNC-lediä suojauksen todennukseen kaapelikarttatestin aikana toimi seuraavasti: 1. Poista pariston suojakansi ja paristo probesta. 2. Käännä proben kääntökytkin asentoon CABLE MAP. 3. Laita paristo ja suojakansi takaisin. SYNC-ledi ilmaisee nyt hyvän, avoimen tai oikosuljetun suojauksen, kuten edellisessä osiossa on mainittu. Kytkeäksesi suojauksen todennuksen pois proben SYNC-ledin kautta, toimi seuraavasti: 1. Poista pariston suojakansi ja paristo probesta. 2. Käännä proben kääntökytkin mihin tahansa muuhun asentoon paitsi CABLE MAP. 3. Laita paristo ja suojakansi takaisin. Puhelinliikenteen ja napaisuuksien todennus Toner havaitsee puhelinliikenteen ja kytkentäpiirin napaisuuden banaani-, RJ11- ja RJ45-liittimissä. 1. Kytke toner pois päältä. 2. Kytke toner kytkentäpiiriin kuvan 3 (Figure 3) osoittamalla tavalla. Irroita käyttämättömät testipäät ja liittimet tonerista. 3. Käännä tonerin kääntökytkintä SERVICE-kohtaan. 4. Ledit ilmaisevat puhelinliikenteen ja napaisuuden kuvan 3 (Figure 3) osoittamalla tavalla. Pateristonkatu 2, MIKKELI Puh. (015) Fax (015) fikret.jakupovic@mamk.fi Sivu 5/11

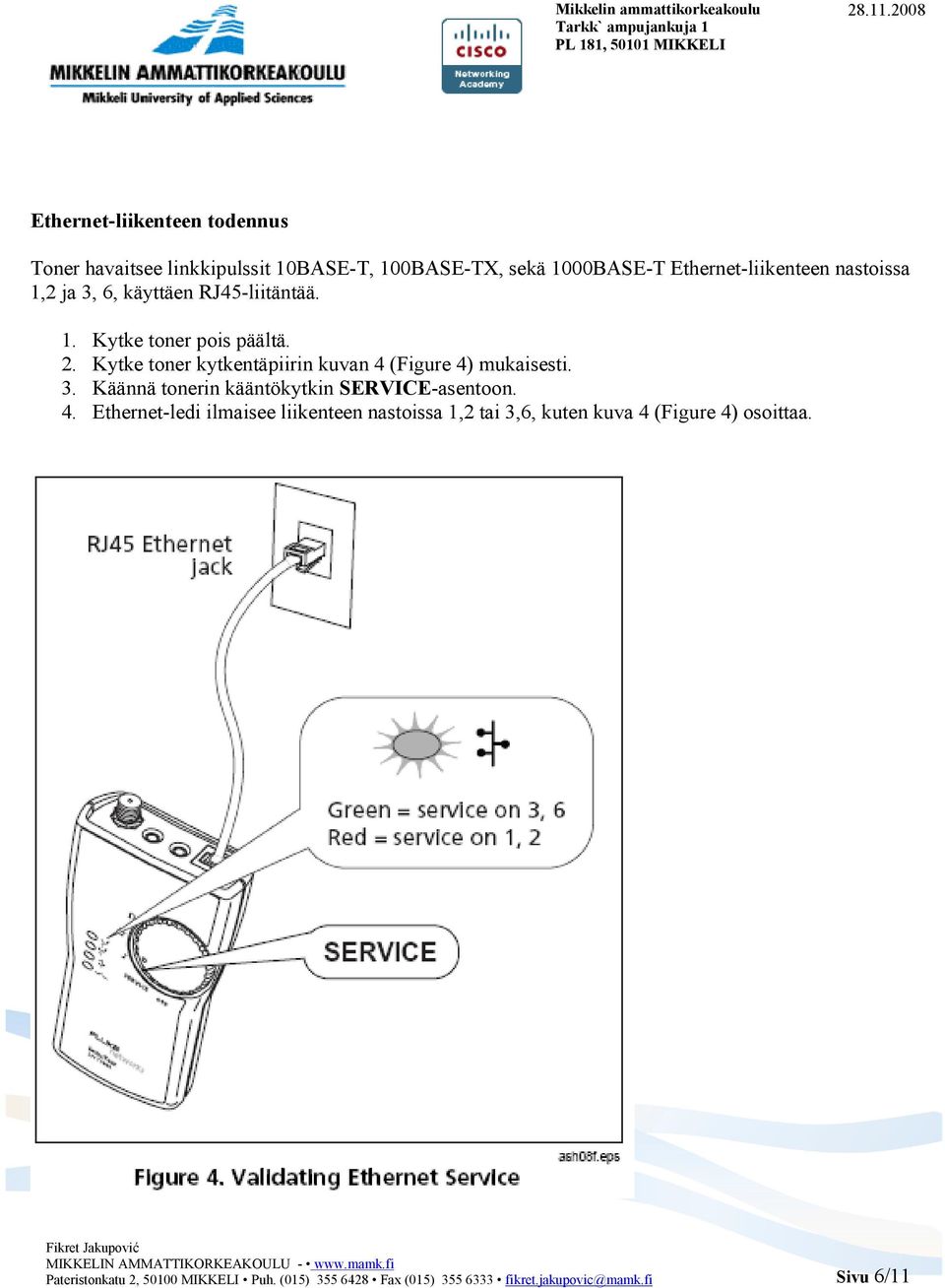

6 Ethernet-liikenteen todennus Toner havaitsee linkkipulssit 10BASE-T, 100BASE-TX, sekä 1000BASE-T Ethernet-liikenteen nastoissa 1,2 ja 3, 6, käyttäen RJ45-liitäntää. 1. Kytke toner pois päältä. 2. Kytke toner kytkentäpiirin kuvan 4 (Figure 4) mukaisesti. 3. Käännä tonerin kääntökytkin SERVICE-asentoon. 4. Ethernet-ledi ilmaisee liikenteen nastoissa 1,2 tai 3,6, kuten kuva 4 (Figure 4) osoittaa. Pateristonkatu 2, MIKKELI Puh. (015) Fax (015) fikret.jakupovic@mamk.fi Sivu 6/11

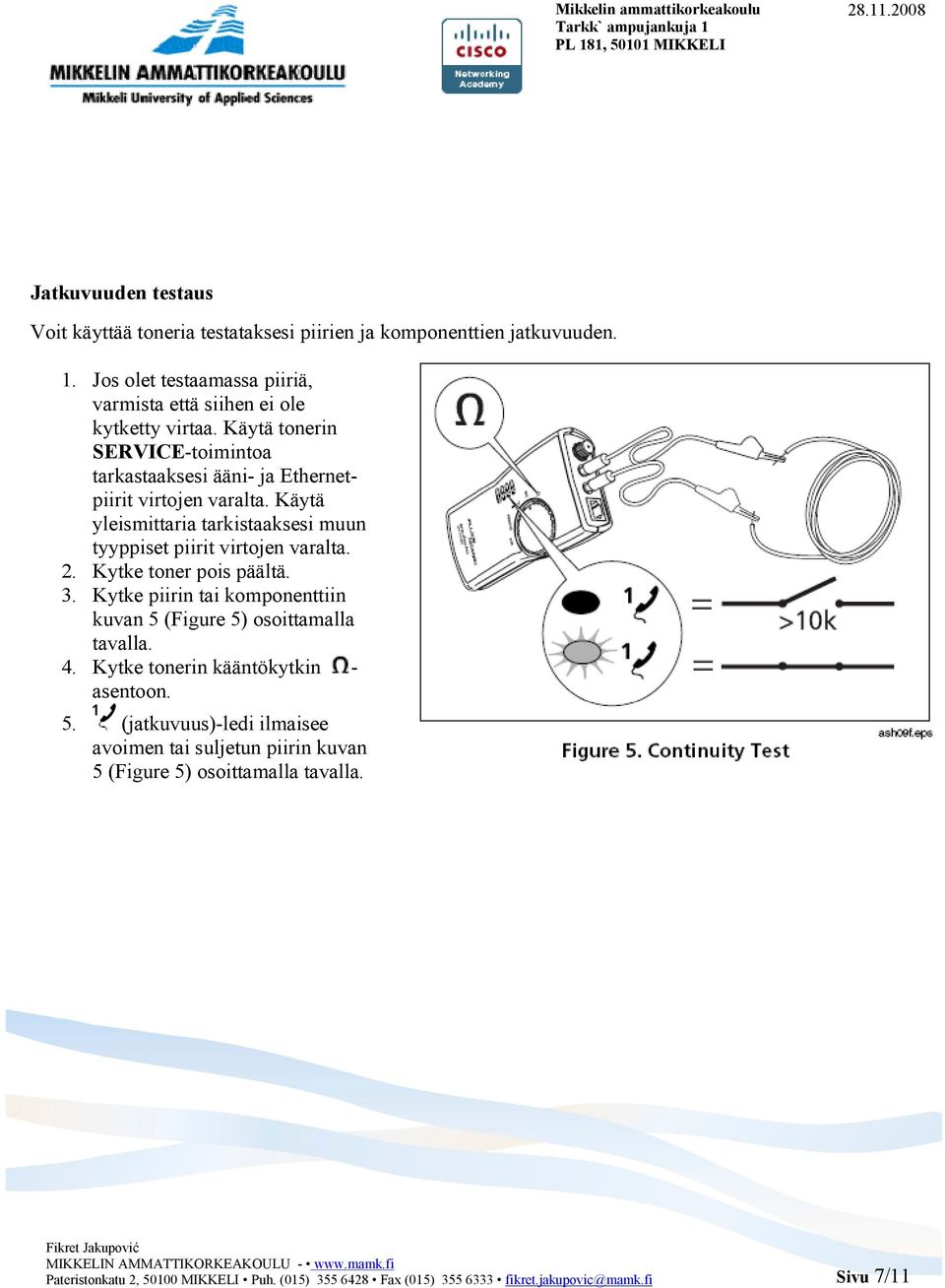

7 Jatkuvuuden testaus Voit käyttää toneria testataksesi piirien ja komponenttien jatkuvuuden. 1. Jos olet testaamassa piiriä, varmista että siihen ei ole kytketty virtaa. Käytä tonerin SERVICE-toimintoa tarkastaaksesi ääni- ja Ethernetpiirit virtojen varalta. Käytä yleismittaria tarkistaaksesi muun tyyppiset piirit virtojen varalta. 2. Kytke toner pois päältä. 3. Kytke piirin tai komponenttiin kuvan 5 (Figure 5) osoittamalla tavalla. 4. Kytke tonerin kääntökytkin - asentoon. 5. (jatkuvuus)-ledi ilmaisee avoimen tai suljetun piirin kuvan 5 (Figure 5) osoittamalla tavalla. Pateristonkatu 2, MIKKELI Puh. (015) Fax (015) fikret.jakupovic@mamk.fi Sivu 7/11

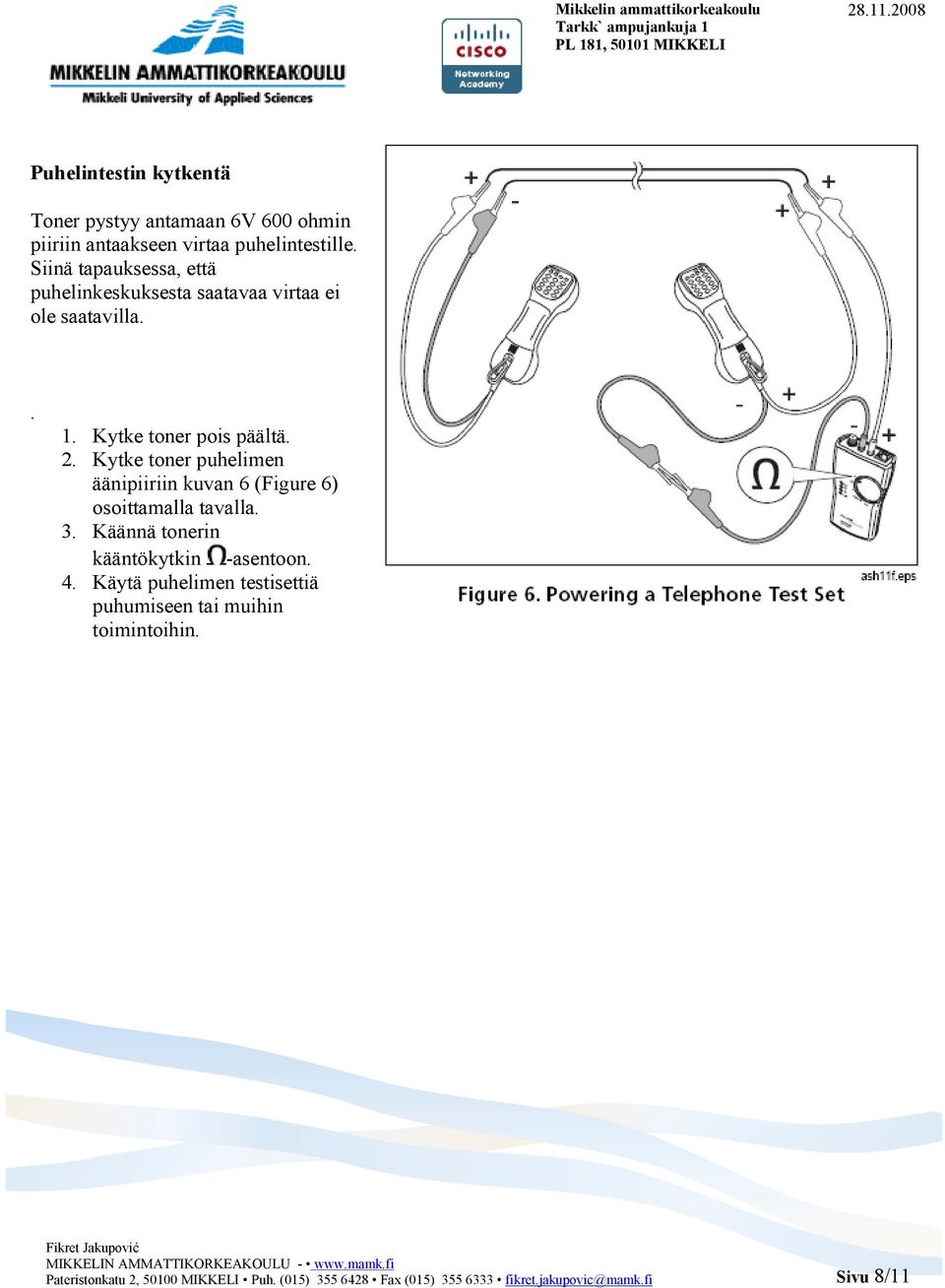

8 Puhelintestin kytkentä Toner pystyy antamaan 6V 600 ohmin piiriin antaakseen virtaa puhelintestille. Siinä tapauksessa, että puhelinkeskuksesta saatavaa virtaa ei ole saatavilla.. 1. Kytke toner pois päältä. 2. Kytke toner puhelimen äänipiiriin kuvan 6 (Figure 6) osoittamalla tavalla. 3. Käännä tonerin kääntökytkin -asentoon. 4. Käytä puhelimen testisettiä puhumiseen tai muihin toimintoihin. Pateristonkatu 2, MIKKELI Puh. (015) Fax (015) fikret.jakupovic@mamk.fi Sivu 8/11

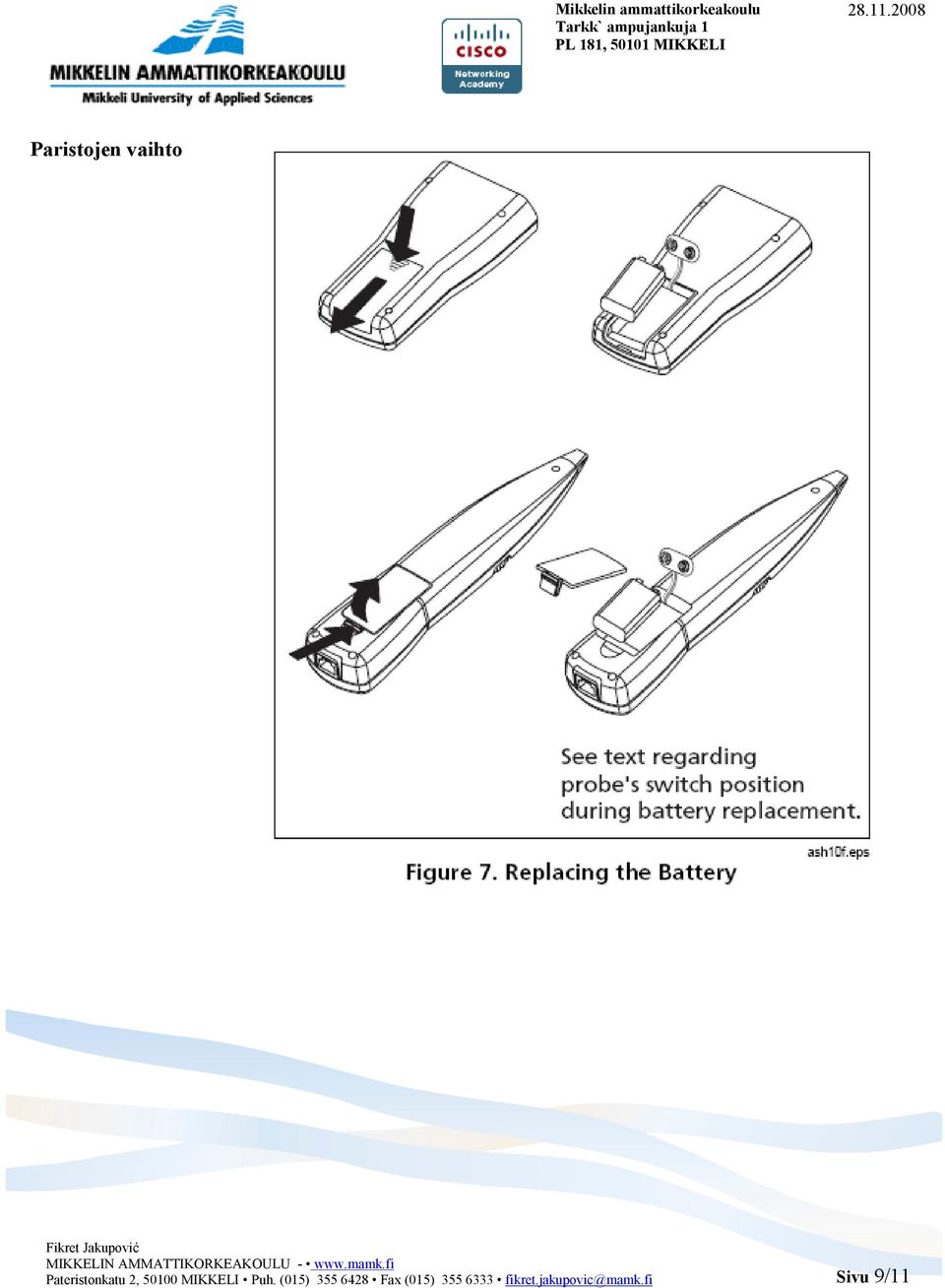

9 Paristojen vaihto Pateristonkatu 2, MIKKELI Puh. (015) Fax (015) Sivu 9/11

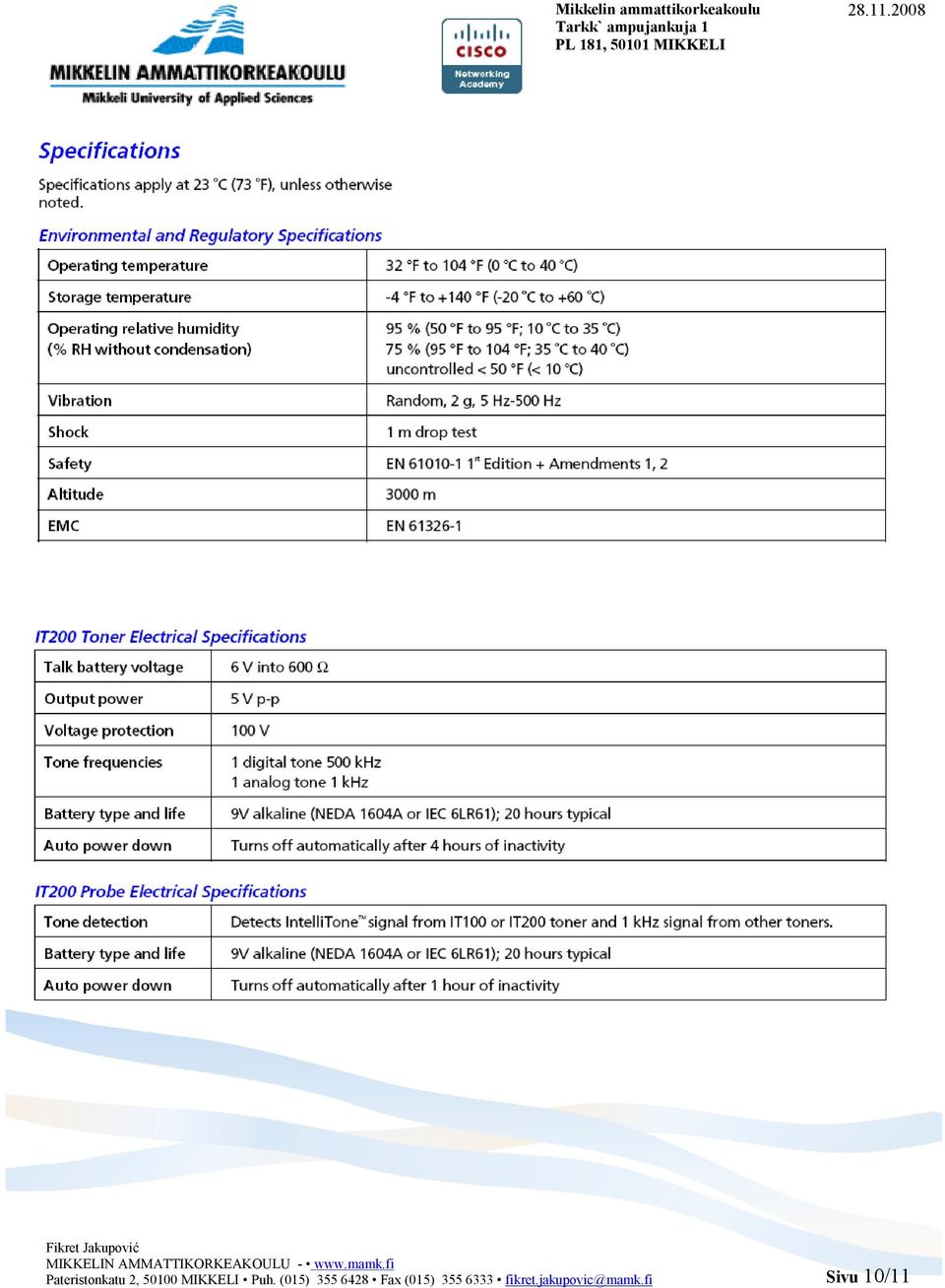

10 Pateristonkatu 2, MIKKELI Puh. (015) Fax (015) Sivu 10/11

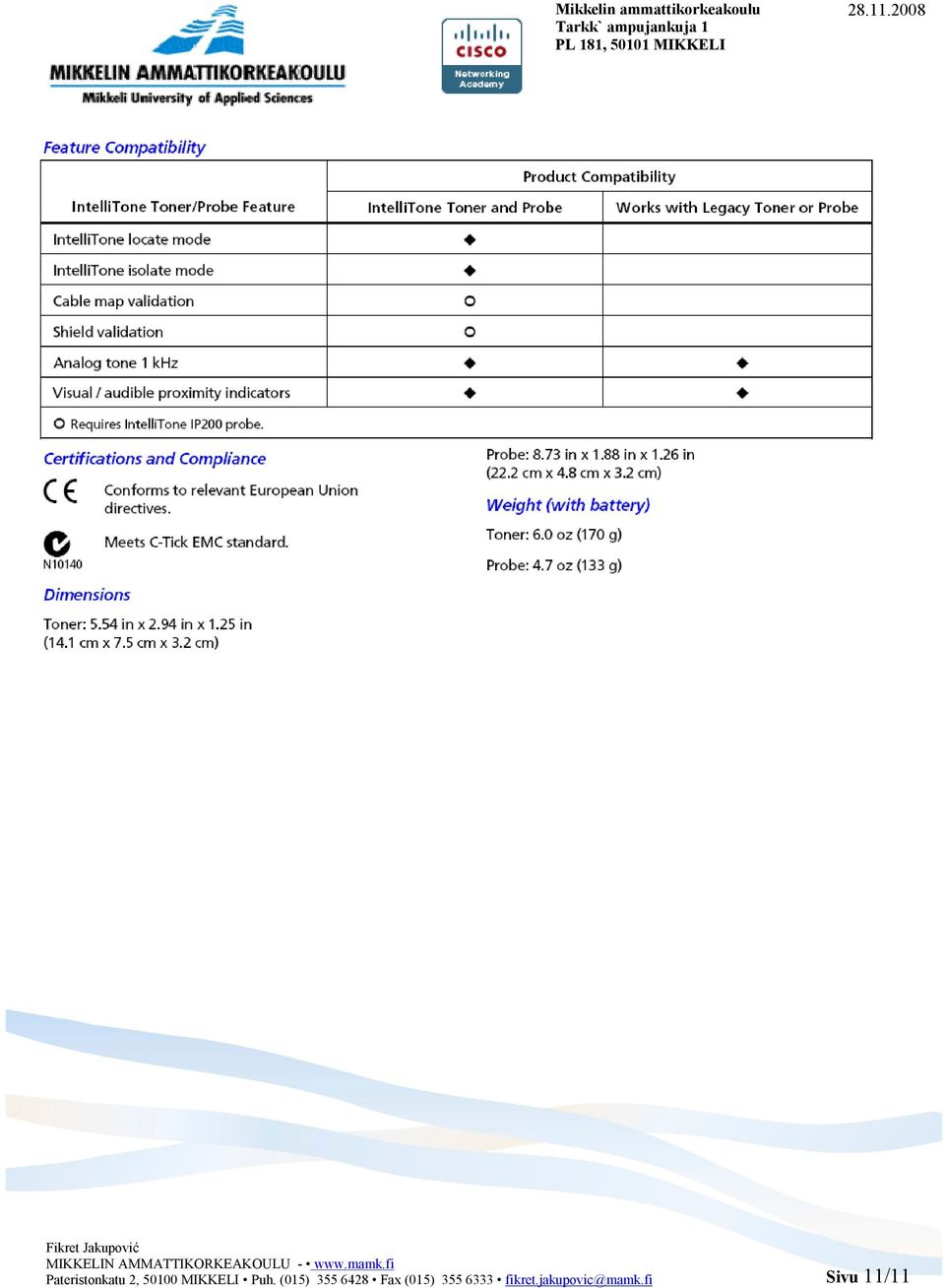

11 Pateristonkatu 2, MIKKELI Puh. (015) Fax (015) Sivu 11/11
