1 Tärkeät turvallisuustiedot ennen käyttöönottoa 1 Onnea uuden Langattoman Baby Guardin johdosta. Ennen kuin otat langattoman Baby Guardin käyttöösi, lue kaikki turvallisuus- ja käyttööhjeet huolellisesti, ja säilytä ne mahdollista myöhempää tarvetta varten. Jotta vältyttäisiin häiriöiltä, älä aseta lähetintä koriin tai leikkikehään. Älä aseta lähetintä sellaiseen paikkaan jossa lähetin tai sen johto on lasten ulottuvilla. Pidä lähetin ja vastaanotin poissa lasten ulottuvilta. Älä koskaan käytä lähetintä tai vastaanotinta veden läheisyydessä. Esimerkiksi,kylpyhuoneessa, pesualtaan vieressä,kosteassa kellarissa jne. Jos laitetta ei käytetä pitkään aikaan,irrota johto pistorasiasta. Lähettimelle,vastaanottimelle ja adapterille pitää taata riittävä ilmavaihto. Älä altista lähetintä suoralle auringonvalolle. Jotta laite ei ylikuumenisi, pidä lähetin, vastaanotin ja adapteri poissa lämpölähteiden luota,esim. Lämpöpatterit, uunit jne. Tämä koskee myös kaiuttimia. Käytä vain sallittuja liittimiä. Muiden liittimien käyttö saattaa vahingoittaa lähetintä ja/tai vastaanotinta. Kytke pistorasiaan jossa on tavallinen virta. Muutokset tai muunnokset jotka eiv ät ole suoritettu MYYJÄN toimesta, saattavat aiheuttaa käyttöhäiriöitä. Muista,että käytä julkisia radioaaltoja kun käytät langatonta langatonta Baby Guardia ja, että ääni ja kuva saattavat näkyä toisessa vastanottavassa laitteessa. Jopa keskustelu joka käydään lähettimen lähellä olevassa huoneessa saattaa kuulua. Suojataksesi yksityisyyttäsi,sulje lähetin aina kun sitä ei käytetä. Jos sinulla on kysyttävää 10 Vika Lähetin tai Vastaanotin toimi. ei Ei ääntä tai kuvaa. Häiriöitä äänessä tai kuvassa. Tarkasta ONKO johto irti? Tarkasta johto. Lähetin/Vastaanotin ei ole päällä-siirrä ON/OFF katkaisin ON asentoon. Vääränlainen adapteri:--käytä adapteria jonka merkinnät ovat:7.5v lähettimelle ja 13.5V vastaanottimelle. Kanavien asetukset eivät ole yhtenäiset. Aseta lähetin ja vastaanotin samalle kanavalle. Signaalissa on häiriöitä kun käytetään mikroaaltouunia. Sammuta mikroaaltouuni tai siirrä se pois lähettimen ja vastaanottimen väliltä Signaalissa on häiriöitä kun käytetään muita signaalia käyttäviä laitteita. Vaihda kanava asetukset sekälähetimessä että vastaanottimessa.---tunnista ja poistaa häiriön lähde.----sijoita lähetin ja/tai vastaanotin toiseen paikkaan. Katvealue Sijoita lähetin ja/tai vastaanotin uuteen paikkaan. Antennin on väärässä asennossa. Säästä lähettimen/vastaanottimen antennin suuntaa.

2 Mitä muita toimintoja laitteessa on 9 Auto-taajuus toiminto Näytössä voidaan katsoa yhtä aikaa useita eri kuvia esim.eri huoneista kotana(tai konttorissa)parhaan tarkkailun saavuttamiseksi. Monitori pystyy käyttämään jopa 4 eri kanavaa.vastaanotin taas pystyy vastaanottamaan jopa neljää eri taajuutta ja näyttämään ne järjestyksessä.laitteessa on 4 Katkaisinta neljälle kanavalle,kun katkaisimet kaksi tai kolme tai neljä ovat alhaalla, näkyvät kanavat järjestyksessä.kuva vaihtuu 8 sekunnin väliajoin. CH1-4 kanava katkaisin:käynnistää automaattisen kanava järjestys toiminnon: Aseta sen kanavan katkaisin alas jota haluat katsoa,aseta sen kanavan katkaisin ylös jota et halua katsella. Monitori A/V toiminnolle Langattomassa Baby Guard vastaanottimessa on audio/video ulostulo,jota voidaan käyttää kuvan ja äänen siirtämiseen TV-ruudulle.Kytke ulostulot TV:n A/V syöttöön saadaksesi suuremman näytön tai kytke ulostulo videolaitteeseen nauhoittaaksesi lähetyksen myöhemmin katseltavaksi. Kameraan kytkentä Langaton Baby Guard vastaanotin, pystyy vastaanottamaan kamerasta tulevaa kuvaa ja ääntä. Kytke Video Syöttö ja Audio syöttö kameran ulostuloon. Pakkauksen sisältö 2 Seuraavien osien tulee olla mukana pakkauksessa, Tarkasta pakkauksen sisältö ennen asennusta. Lähetin kameralla. Vastaanotin monitorilla. A 7.5V DC adapteri vain lähettimelle. A 13.5V DC adapteri vain vastaanottimelle. Varoitus: Langattoman Baby Guardin mukana toimitetaan kaksi DC adapteria, Adaptereita ei voi käyttää toisiin laitteisiin. Käytä Lähettimelle adapteria joka on merkitty: OUTPUT: 7.5V DC. Käytä vastaanottimelle adapteria joka on merkitty: OUTPUT:13.5V DC.

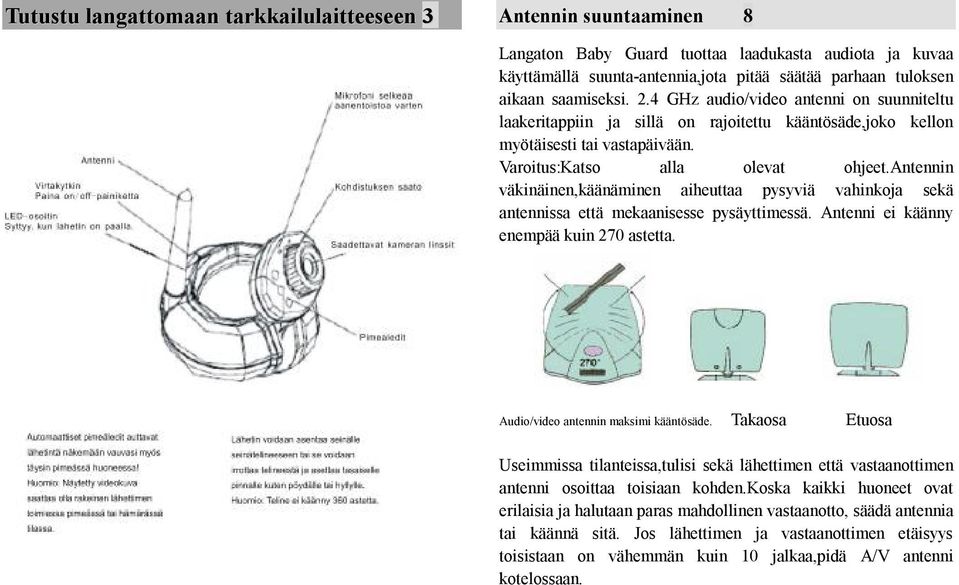

3 Tutustu langattomaan tarkkailulaitteeseen 3 Antennin suuntaaminen 8 Langaton Baby Guard tuottaa laadukasta audiota ja kuvaa käyttämällä suunta-antennia,jota pitää säätää parhaan tuloksen aikaan saamiseksi. 2.4 GHz audio/video antenni on suunniteltu laakeritappiin ja sillä on rajoitettu kääntösäde,joko kellon myötäisesti tai vastapäivään. Varoitus:Katso alla olevat ohjeet.antennin väkinäinen,käänäminen aiheuttaa pysyviä vahinkoja sekä antennissa että mekaanisesse pysäyttimessä. Antenni ei käänny enempää kuin 270 astetta. Audio/video antennin maksimi kääntösäde. Takaosa Etuosa Useimmissa tilanteissa,tulisi sekä lähettimen että vastaanottimen antenni osoittaa toisiaan kohden.koska kaikki huoneet ovat erilaisia ja halutaan paras mahdollinen vastaanotto, säädä antennia tai käännä sitä. Jos lähettimen ja vastaanottimen etäisyys toisistaan on vähemmän kuin 10 jalkaa,pidä A/V antenni kotelossaan.

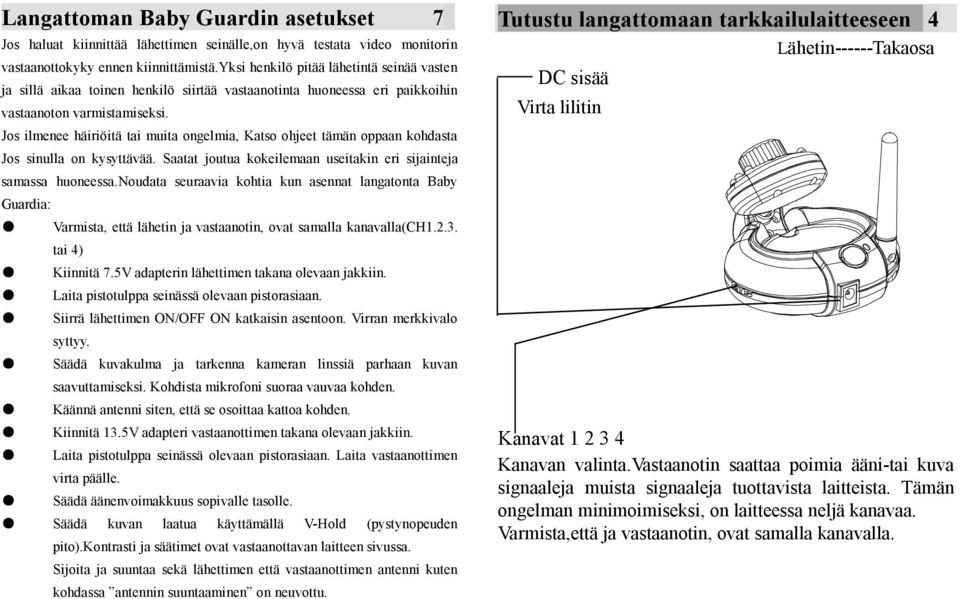

4 Langattoman Baby Guardin asetukset 7 Jos haluat kiinnittää lähettimen seinälle,on hyvä testata video monitorin vastaanottokyky ennen kiinnittämistä.yksi henkilö pitää lähetintä seinää vasten ja sillä aikaa toinen henkilö siirtää vastaanotinta huoneessa eri paikkoihin vastaanoton varmistamiseksi. Jos ilmenee häiriöitä tai muita ongelmia, Katso ohjeet tämän oppaan kohdasta Jos sinulla on kysyttävää. Saatat joutua kokeilemaan useitakin eri sijainteja samassa huoneessa.noudata seuraavia kohtia kun asennat langatonta Baby Guardia: Varmista, että lähetin ja vastaanotin, ovat samalla kanavalla(ch tai 4) Kiinnitä 7.5V adapterin lähettimen takana olevaan jakkiin. Laita pistotulppa seinässä olevaan pistorasiaan. Siirrä lähettimen ON/OFF ON katkaisin asentoon. Virran merkkivalo syttyy. Säädä kuvakulma ja tarkenna kameran linssiä parhaan kuvan saavuttamiseksi. Kohdista mikrofoni suoraa vauvaa kohden. Käännä antenni siten, että se osoittaa kattoa kohden. Kiinnitä 13.5V adapteri vastaanottimen takana olevaan jakkiin. Laita pistotulppa seinässä olevaan pistorasiaan. Laita vastaanottimen virta päälle. Säädä äänenvoimakkuus sopivalle tasolle. Säädä kuvan laatua käyttämällä V-Hold (pystynopeuden pito).kontrasti ja säätimet ovat vastaanottavan laitteen sivussa. Sijoita ja suuntaa sekä lähettimen että vastaanottimen antenni kuten kohdassa antennin suuntaaminen on neuvottu. Tutustu langattomaan tarkkailulaitteeseen 4 Lähetin------Takaosa DC sisää Virta lilitin Kanavat Kanavan valinta.vastaanotin saattaa poimia ääni-tai kuva signaaleja muista signaaleja tuottavista laitteista. Tämän ongelman minimoimiseksi, on laitteessa neljä kanavaa. Varmista,että ja vastaanotin, ovat samalla kanavalla.

5 Vastaanotin 5 Vastaanotin 6 Etuosa Takaosa Kanavan valinta.vastaanotin saattaa Poimia ääni-tai kuva signaaleja Muista signaaleja tuottavista laitteista Tämän ongelman minimoimiseksi, on laitteessa neljä Kanavaa. 1 DC 13.5V sähköjohdon liitin 2 Video-output jakki 3 Audio input jkki 4 V-hold-kontrolli 5 Kirkkauden säätö 6 Kontrastin säätö Varmista, että lähetin ja vastaanotin ovat samalla kanavalla.

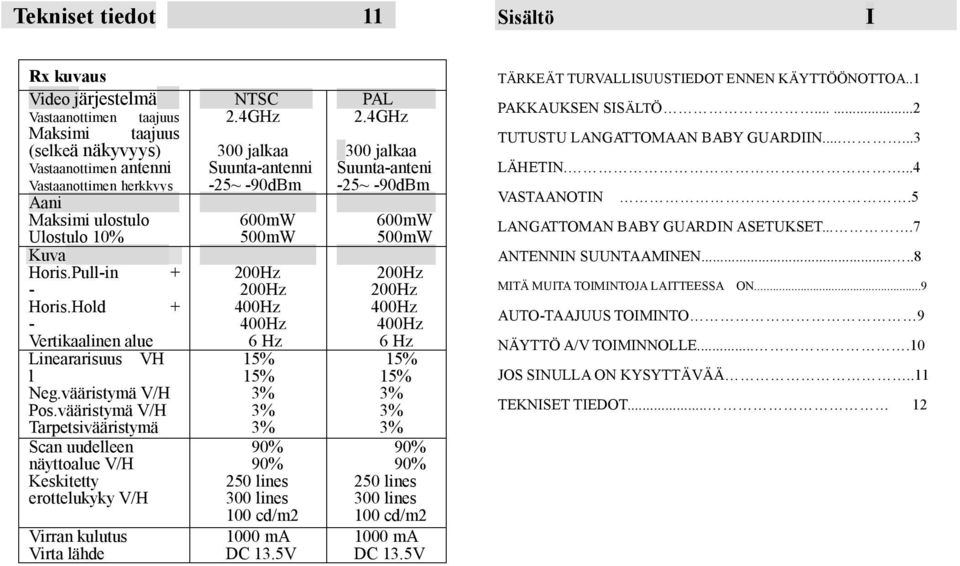

6 Tekniset tiedot 11 Sisältö I Rx kuvaus Video järjestelmä Vastaanottimen taajuus Maksimi taajuus (selkeä näkyvyys) Vastaanottimen antenni Vastaanottimen herkkyys Aani Maksimi ulostulo Ulostulo 10% Kuva Horis.Pull-in + - Horis.Hold + - Vertikaalinen alue Lineararisuus VH l Neg.vääristymä V/H Pos.vääristymä V/H Tarpetsivääristymä Scan uudelleen näyttoalue V/H Keskitetty erottelukyky V/H Virran kulutus Virta lähde NTSC Suunta-antenni -25~ -90dBm 600mW 500mW 6 Hz 250 lines 300 lines 100 cd/m ma DC 13.5V PAL Suunta-anteni -25~ -90dBm 600mW 500mW 6 Hz 250 lines 300 lines 100 cd/m ma DC 13.5V TÄRKEÄT TURVALLISUUSTIEDOT ENNEN KÄYTTÖÖNOTTOA..1 PAKKAUKSEN SISÄLTÖ TUTUSTU LANGATTOMAAN BABY GUARDIIN LÄHETIN....4 VASTAANOTIN.5 LANGATTOMAN BABY GUARDIN ASETUKSET....7 ANTENNIN SUUNTAAMINEN MITÄ MUITA TOIMINTOJA LAITTEESSA ON...9 AUTO-TAAJUUS TOIMINTO 9 NÄYTTÖ A/V TOIMINNOLLE JOS SINULLA ON KYSYTTÄVÄÄ..11 TEKNISET TIEDOT... 12

7 Ohjeita ympäristön suojelemiseksi Tekniset tiedot 12 Sähkö- ja elektroniikkalaitteet sisältävät materiaaleja, komponentteja ja aineita, jotka voivat olla vahingollisia terveydelle ja ympäristölle, jos jätemateriaalia (pois heitettävät sähkö- ja elektroniikkalaitteet) ei käsitellä asianmukaisesti. Sähkö- ja elektroniikkalaitteet on merkitty alla olevalla rastitun jäteastian symbolilla. Symboli kertoo, ettei sähkö- ja elektroniikkalaitteita saa hävittää kotitalousjätteen mukana vaan ne on hävitettävä erikseen. Kaikkiin kaupunkeihin on perustettu keräyspisteitä. Sähkö- ja elektroniikkalaitteet voi viedä itse ilmaiseksi pisteisiin tai ne voidaan kerätä suoraan kotoa. Lisätietoja saat kuntasi tekniseltä osastolta. Tx -kuvaus Video järjestelmä Vastaanottimen taajuus Maksimi Alue(selkeänäk Yvyys) Lähettimen antenni Lähettimen herkkyys Tehokkaiden pikselien määrä Kuvan värit Optinen koko Skannaus järjestelmä Erottelukyky(TV linjat) Automaattinen valotus Kameran kofjaus Taustavalo Kompensaatio Sisällä/ulkona Yö aikaan MIC.herkkyys Aux. sisään meno Valkotasapaino Kanavien Määrä Virran kulutus Virta lähde NTSC Suunta-antenni 0dBm FCC PAL Suunta-antenni 10dBm CE B/W 1/3 2:1 interlace 240 (h) 1/60 1/6000 sec. Automaattinen Vain sisätiloissa 1-2 m 2 3 m 1 video, 2 audio automaattinen 4 500mA DC 7,5V
