KÄYTTÖOHJE JÄNNITTEENKOESTIN BT-69. v 1.0

Transkriptio

1 KÄYTTÖOHJE JÄNNITTEENKOESTIN BT-69 v 1.0 S&A MATINTUPA

2 1 1) 2/4mm testimittapäät (4mm mittapäät irroitettavissa) 2) Punainen mittapää, ( + / L ) kaikissa toiminnoissa 3) Musta mittapää, ( - / N ) COM kaikissa toiminnoissa 4) EF-tunnistin (kosketukseton jännitteentunnistus) yksikkö 5) LCD näyttö, näytön automaattinen taustavalo 6) EF -tunnistimen toimintopainike ( jännitteen tunnistus) 7) Vikavirtasuojakytkimen laukaisupainike (230V/30mA) 8) Led osoitus 9) Mustan mittapään liitäntäterminaali, (-) COM 1. TURVALLISUUS Aina ennen mittauksia tulee varmistaa, että mittajohdot sekä itse mittalaite ovat moitteettomassa kunnossa (tarkista esim. mittajohtojen murtumat, viillot, kulumat, mittalaitteen paristot, runko-osa ) Laitteen moitteeton toiminta on tarkastettava aina ennen käyttöä, suorittamalla mittalaitteen toimivuustesti (katso alla kappale mittalaitteen toimivuustesti). Mittalaitteen toiminta on myös tarkistettava tunnetulla jännitelähteellä aina ennen käyttöä. Mikäli mittalaite on viallinen (esim. murtumia mittajohtimissa, väärä näyttämä ) on mittalaite poistettava käytöstä välittömästi. Älä koskaan käytä mittalaitetta kosteissa olosuhteissa. Älä kytke mittalaitetta suurempaan, kuin sallittuun jännitteeseen (1000V AC/DC). Mittalaitteen rakennetta, toimintaa muutettaessa tai muunneltaessa, mittalaitteen käyttöturvallisuutta ei voida enää taata. Mittauksia suoritettaessa on noudatettava aina sähköalan työturvallisuusohjeita. Mittalaitteen toimivuustesti Yhdistä mittalaitteen molemmat mittapäät (musta ja punainen) toisiinsa, jolloin mittalaite siirtyy johtavuus toimintoon. Johtavuus LED syttyy sekä johtavuus-summeri soi. Kun mittapäät ovat yhä yhdistettyinä toisiinsa, paina EF painiketta kerran, jolloin LED näyttö sytyttää kaikki Ledit ja LCD näyttö osoittaa näytössä kaikki symbolit. Samalla, +, - sekä LED:it vilkahtavat kahdesti. Toimivuustestin, joka kestää n 2 3 sekuntia jälkeen, mittalaite on valmis käytettäväksi (muista kuitenkin vielä testata mittalaite tunnetulla jännitelähteellä).

3 2 2. MITTALAITTEEN KÄYTTÖ AC/DC jännitteen mittaus Suorita aina ennen mittauksia mittalaitteen toimivuustesti. Muista, että mittalaitteen toiminta on myös tarkistettava tunnetulla jännitelähteellä aina ennen käyttöä. Kytke mittapäät (musta ja punainen) mitattavaan kohteeseen, esimerkiksi kuten kuvissa 1 ja 2 on esitetty. Älä peitä LCD / LED näyttöjä mittauksen aikana. Älä koske mittapäihin mittauksen aikana. Mittalaite käynnistyy automaattisesti ja valitsee oikean mittausalueen (AC /DC jännite), ja osoittaa mittaustuloksen LED ja LCD -näytöillä. Kun huomattava AC -jännite tunnistetaan, LED syttyy. Kun huomattava DC -jännite tunnistetaan, + LED syttyy mikäli napaisuus on oikea (punainen mittapää + ja musta mittapää -). Mikäli mittajohtimet kytketty toisinpäin, - LED syttyy (tällöin mustassa mittapäässä + ja punaisessa -). KUVA 1 AC-jännitettä mitattaessa, mittalaite herää n. 7 sekunnin jälkeen ja osoittaa mitatun jännitteen. Nopeuttaaksesi mittausta, voit herättää mittalaitteen ennen AC -jännitteen mittausta liittämällä mittapäät hetkeksi yhteen. HUOM! Jännitteenosoitus LED:ien toiminta vaatii aina, että mittalaitteen sisäiset paristot ovat moitteettomassa kunnossa ja toimivia. Vikavirtasuojakytkimen laukaisu Mittalaitteella voidaan laukaista 230V 30mA vikavirtasuojakytkin (katso kuva 3). Laukaistaksesi vikavirtasuojakytkimen, kytke mittalaitteen punainen mittapää vaihejohtimeen (L) ja musta mittapää maadoitusjohtimeen (PE). Mittalaite osoittaa näytöllä mitatun jännitteen (L-PE). Vikavirtasuojakytkintä ei voida laukaista, mikäli mitattu jännite on yli 270V tai alle 120V. KUVA 2 Kun mittalaitteen osoittaa mitatun jännitteen, paina ja pidä painettuna RCD - painiketta. Mittalaiteessa oleva jatkuvuus / RCD LED syttyy. Kun jatkuvuus / RCD LED sammuu vikavirtasuojakytkin on lauennut (jännite poistunut). Mikäli vikavirtasuojakytkin ei laukea (sekunnin murto-osassa), voidaan päätellä, että vikavirtasuojakytkin ei toimi moitteettomasti tai johdotuksessa on ongelmia. HUOM! Tämä on vain vikavirtasuojakytkimen pikatesti, eikä täytä asennustarkastuksissa vaadittavaa vikavirtasuojakytkimen toiminnan testausta (vaaditaan EN mukainen mittalaite laukaisuvirran mittaus ) KUVA 3

4 3 Varoitus ylikouormituksesta Kun mitattava jännite yli 1000V AC/DC, mittalaite varoittaa vilkuttamalla 1000V LED:iä ja LCD näyttö ilmoittaa OL. Kytke mittapäät välittömästi irti mitattavasta kohteesta. Varoitus suuresta jännitteestä Kun mitattava jännite ylittää 70VDC tai 33VAC mittaustulos osoitetaan punaisilla LED:illä. Mikäli mitattava jännite alittaa annetut rajat, mittaustulos näytetään vihreillä LED:illä. Auto Hold Kun mittaus on suoritettu ja mittalaite irroitettu mitattavasta kohteesta, mittalaite näyttää mitatun arvon vielä n. 10s ajan LED ja LCD näytöillä. Huom! molemmat mittapäät on tällöin irroitettava yhtä aikaa mitattavasta kohteesta. Varoitus AC jännitteestä, värinähälytys Kun mittalaitteella mitataan AC jännitteitä, mittalaite varoittaa siitä värinähälytyksellä. Värinähälytys voidaan kytkeä toimintaan tai pois toiminnasta seuraavasti: Varmista, että mittalaitetta on kytketty irti jännitteestä, paina ja pidä painettuna RCD painiketta ja paina tämän jälkeen EF painiketta. Kun painikkeet vapautetaan toi-minto pois / päällä. Jännitteentunnistus Jännitteentunnistus toimintaan päästään painamalla EF painiketta. EF LED vilkahtaa ja summeri antaa lyhyen merkkiäänen. Toiminnon aikana mittalaite ilmoittaa sähkökentän voimakkuudesta summerin sekä EF ledin avulla. Myös LCD näyttö ilmoittaa toiminnosta; näytössä EF ja analoginen pylväsnäyttö osoittaa kentän voimakkuuden. Jännitteentunnistus (kosketukseton / mittapäällä) Kosketukseton jännitteentunnistin on asennettu mittalaitteen LCD näyton vasemalle puolelle. Esimerkki käytöstä esitetty kuvassa 4 (jännitteen tunnistus johtimen/kaapelin päältä). KUVA 4 Jännitteen tunnistus mittapäällä koskettamalla kohdetta voidaan tehdä käyttämällä punaista mittapäätä. Esimerkki käytöstä on esitetty kuvassa 5 (jännitteisen liittimen tunnistus). KUVA 5

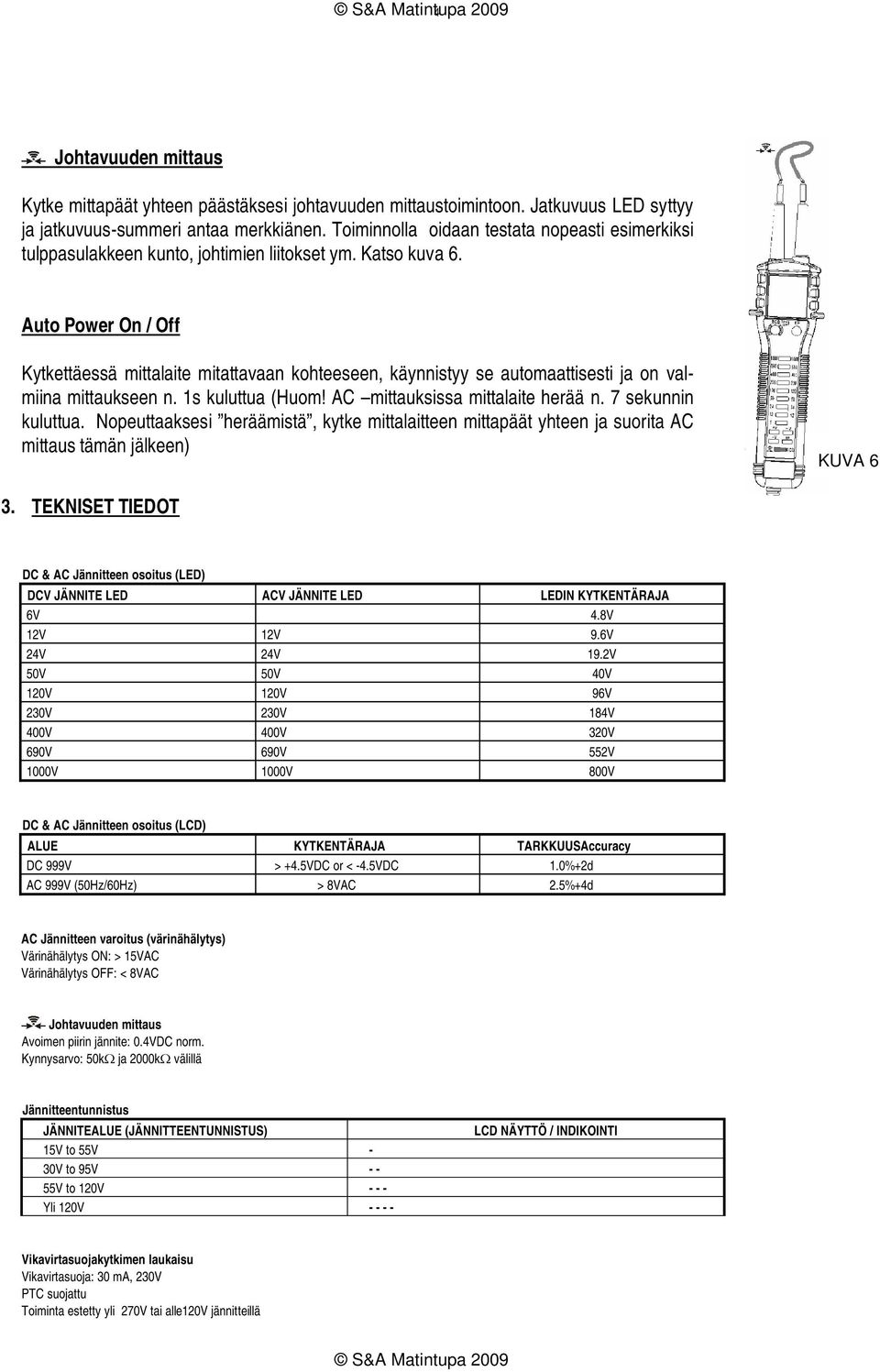

5 4 Johtavuuden mittaus Kytke mittapäät yhteen päästäksesi johtavuuden mittaustoimintoon. Jatkuvuus LED syttyy ja jatkuvuus-summeri antaa merkkiänen. Toiminnolla oidaan testata nopeasti esimerkiksi tulppasulakkeen kunto, johtimien liitokset ym. Katso kuva 6. Auto Power On / Off Kytkettäessä mittalaite mitattavaan kohteeseen, käynnistyy se automaattisesti ja on valmiina mittaukseen n. 1s kuluttua (Huom! AC mittauksissa mittalaite herää n. 7 sekunnin kuluttua. Nopeuttaaksesi heräämistä, kytke mittalaitteen mittapäät yhteen ja suorita AC mittaus tämän jälkeen) KUVA 6 3. TEKNISET TIEDOT DC & AC Jännitteen osoitus (LED) DCV JÄNNITE LED ACV JÄNNITE LED LEDIN KYTKENTÄRAJA 6V 4.8V 12V 12V 9.6V 24V 24V 19.2V 50V 50V 40V 120V 120V 96V 230V 230V 184V 400V 400V 320V 690V 690V 552V 1000V 1000V 800V DC & AC Jännitteen osoitus (LCD) ALUE KYTKENTÄRAJA TARKKUUSAccuracy DC 999V > +4.5VDC or < -4.5VDC 1.0%+2d AC 999V (50Hz/60Hz) > 8VAC 2.5%+4d AC Jännitteen varoitus (värinähälytys) Värinähälytys ON: > 15VAC Värinähälytys OFF: < 8VAC Johtavuuden mittaus Avoimen piirin jännite: 0.4VDC norm. Kynnysarvo: 50k ja 2000k välillä Jännitteentunnistus JÄNNITEALUE (JÄNNITTEENTUNNISTUS) 15V to 55V - 30V to 95V V to 120V Yli 120V LCD NÄYTTÖ / INDIKOINTI Vikavirtasuojakytkimen laukaisu Vikavirtasuoja: 30 ma, 230V PTC suojattu Toiminta estetty yli 270V tai alle120v jännitteillä
