1 CISCO AIRONET 1131AG -TUKIASEMA Asennus ja käyttöönotto -ohjeet Jaakko Helskyaho

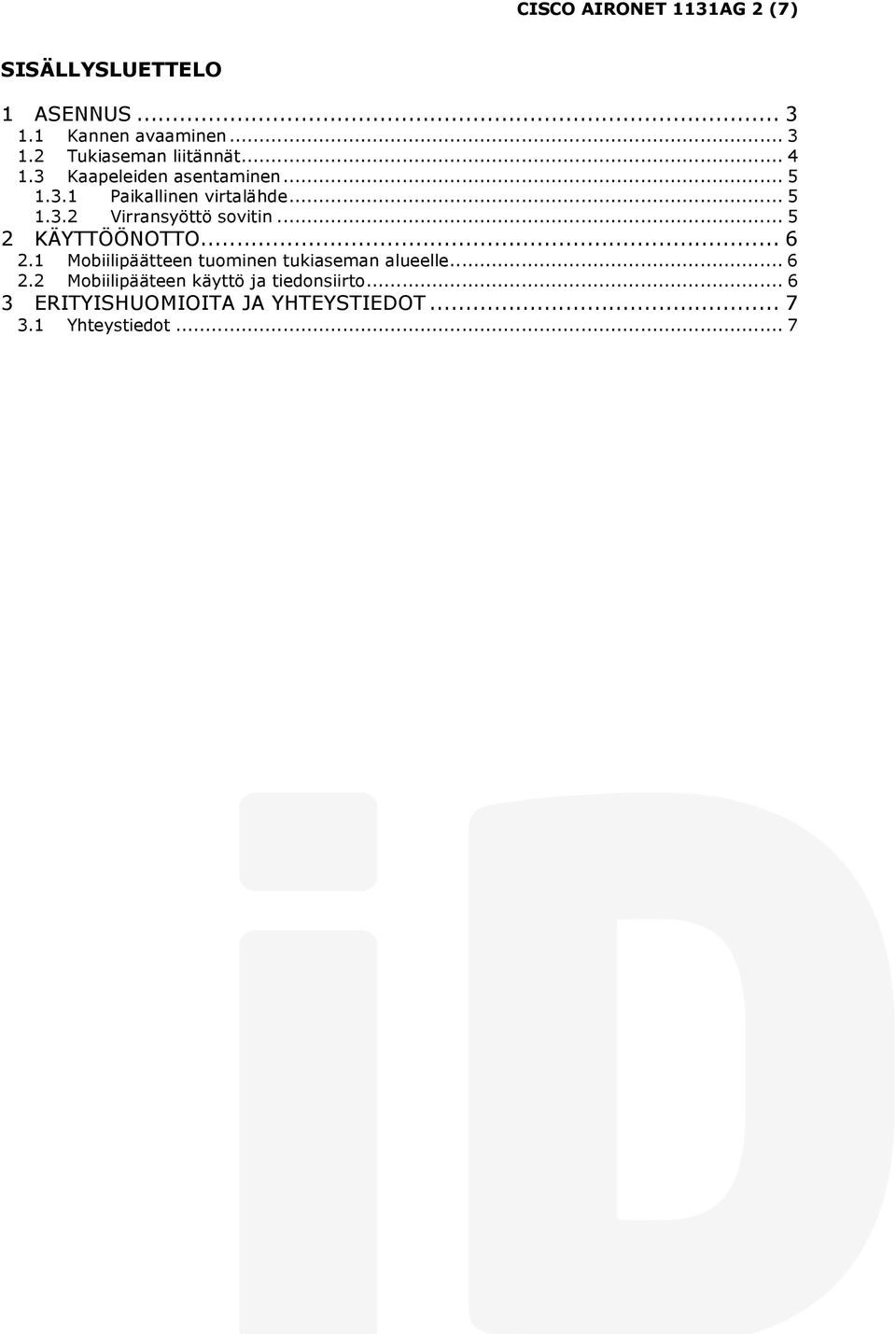

2 CISCO AIRONET 1131AG 2 (7) SISÄLLYSLUETTELO 1 ASENNUS Kannen avaaminen Tukiaseman liitännät Kaapeleiden asentaminen Paikallinen virtalähde Virransyöttö sovitin KÄYTTÖÖNOTTO Mobiilipäätteen tuominen tukiaseman alueelle Mobiilipääteen käyttö ja tiedonsiirto ERITYISHUOMIOITA JA YHTEYSTIEDOT Yhteystiedot... 7

3 CISCO AIRONET 1131AG 3 (7) 1 ASENNUS Ennen asennuksen aloittamista tarkista että teille on toimitettu seuraavat tarvikkeet: - Cisco Aironet 1131AG tukiasema - Virtalähde tukiasemalle - Asennustarvikkeet - (Virransyöttö sovitin, jos tarvitaan) Tarkista että kaikki osat näyttävät ehjiltä. Jos on ongelmia tai epäselvyyksiä niin ottakaa yhteyttä Finn-ID:n myyjään ja selvitetään asia kuntoon. Jos kaikki tarvikkeet löytyvät ja toimivat, asennus voidaan aloittaa. 1.1 Kannen avaaminen Aseta tukiasema tasaiselle alustalle ja tartu siitä molemmin käsin niin kuin kuvassa 1 on tehty. Kuva 1: Tukiaseman kannen avaaminen. Avaa kantta niin kauan kunnes se ei enää liiku. Kuvasta 2 näet kuinka kannen pitäisi asettua.

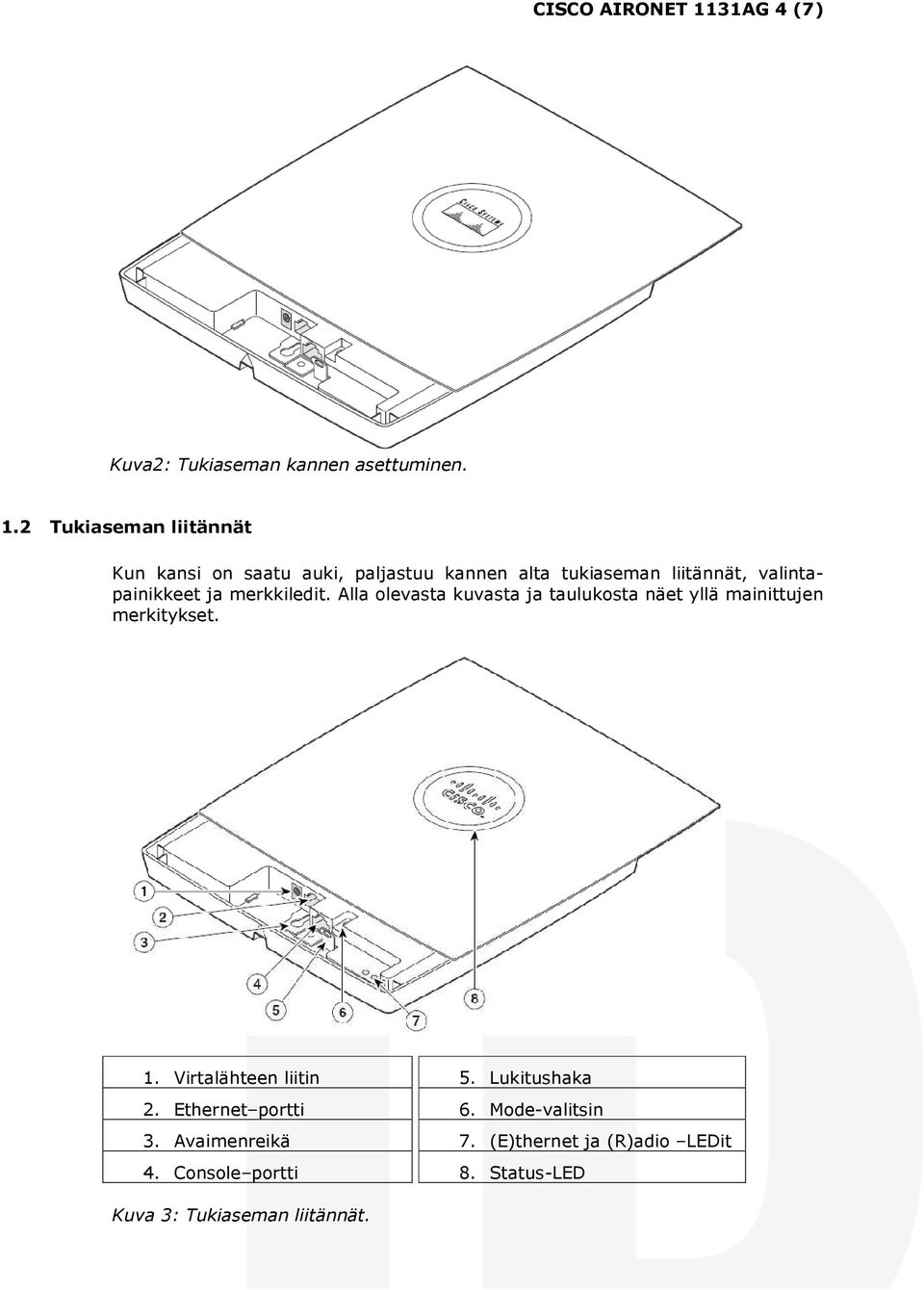

4 CISCO AIRONET 1131AG 4 (7) Kuva2: Tukiaseman kannen asettuminen. 1.2 Tukiaseman liitännät Kun kansi on saatu auki, paljastuu kannen alta tukiaseman liitännät, valintapainikkeet ja merkkiledit. Alla olevasta kuvasta ja taulukosta näet yllä mainittujen merkitykset. 1. Virtalähteen liitin 2. Ethernet portti 3. Avaimenreikä 4. Console portti 5. Lukitushaka 6. Mode-valitsin 7. (E)thernet ja (R)adio LEDit 8. Status-LED Kuva 3: Tukiaseman liitännät.

5 CISCO AIRONET 1131AG 5 (7) 1.3 Kaapeleiden asentaminen Jos tukiasemalle on tarjolla virtaa paikallisesti, katso asennusohje kappaleesta Jos tukiasemalle ei ole tarjolla virtaa paikallisesti ja on turvauduttu virransyöttösovittimeen, katso asennusohje kappaleesta Paikallinen virtalähde Kytke virtalähteen johto kuvassa 3 osoitettuun virtalähteen liittimeen. Älä kuitenkaan vielä kytke itse virtalähdettä sähköverkkoon. Kytkimeltä tai reitittimeltä tuleva Ethernet kaapeli kytketään Ethernet porttiin. Pujottele kaapelit niille tarkoitetusta aukosta, että kansi mahtuu menemään kiinni. Kaapelien liittimien on tarkoitus olla kannen alla suojassa, että ne eivät altistu mekaaniselle rasitukselle Virransyöttösovitin Kun käytössä on virransyöttösovitin, kytketään tukiasemaan pelkästään Ethernet-kaapeli Ethernet porttiin. Virransyöttösovitin asennetaan kytkinkaappiin ja virran jakaminen tukiasemalle tapahtuu Ethernet kaapelin kautta. Virransyöttösovitin kytketään kytkinkaappiin ja sille on varattava oma sähköpistoke. Kuvassa 4 on esitelty asennuksessa käytettävä virransyöttösovitin. 1. Laitteen Status -LED 2. Virran Status -LED 3. 10/100BASE-TX Device 4. 10/100BASE-TX Network Kuva 4: Virransyöttö sovitin Kytke tukiaseman mukana tullut virtalähde sovittimen takana olevaan liittimeen. Kytke tukiasemalle menevä Ethernet kaapeli 10/100BASE-TX Device -porttiin ja kytkimelle ja sitä kautta verkkoon menevä Ethernet kaapeli 10/100BASE-TX Network -porttiin. Virran Status -LED palaa vihreänä, kun laite saa virtaa ja Laitteen Status -LED palaa vihreänä, kun yhteys tukiasemaan on kunnossa. Jos LEDit palavat muun värisenä ja kytkennät on tehty oikein niin ota yhteys Finn-ID:n tekniseen tukeen.

6 CISCO AIRONET 1131AG 6 (7) 2 KÄYTTÖÖNOTTO Kun laite on asennettu haluttuun paikkaa ja tarvittavat kaapelit on kytketty tukiasemaan, voidaan virta kytkeä päälle. Virran päälle kytkemisen jälkeen kuvassa 3 esitetty Status-LED alkaa palaa ja väri vaihdella. Ledin väri muuttuu vihreäksi, kun tukiasema on käynnistynyt ja on toimintavalmiina. Jos väri jää kellertäväksi, tukiaseman toiminnassa on jotain vikaa. Jos ongelmia ilmenee, ottakaa yhteyttä Finn-ID:n tekniseen tukeen. 2.1 Mobiilipäätteen tuominen tukiaseman alueelle Kun laite on kytketty sähköverkkoon ja Status-LED palaa vihreänä, on aika tuoda langattomassa verkossa toimiva mobiilipääte tukiaseman kantaman alueelle. Jos pääte on konfiguroitu oikein ja tukiasema pystyy vahvistamaan päätteen verkkoon kuuluvaksi, muuttuu Status-LEDin väri siniseksi. Jos tukiasema ei tunnista päätettä verkkoon kuuluvaksi pysyy Status-LED vihreänä. 2.2 Mobiilipääteen käyttö ja tiedonsiirto Kun yllä mainitut toiminnot on suoritettu voi mobiilipäätteen ottaa käyttöön ja suorittaa tuotteiden keruun varastosta. Tietojen siirtyessä päätteestä tukiaseman kautta serverille, pitäisi tukiaseman Ethernet ja Radio -LEDien vilkkua vihreänä. Ethernet-LED vilkkuu vihreänä, kun tietoa liikkuu Ethernet-kaapelia pitkin tukiaseman ja serverin välillä. Radio-LED vilkkuu, kun tietoa liikkuu tukiaseman ja päätteen välillä. Jos yllä mainitut LEDit vilkkuvat muun värisinä ja tiedonkeruun kanssa on ongelmia, ottakaa yhteyttä Finn-ID:n tekniseen tukeen.

7 CISCO AIRONET 1131AG 7 (7) 3 ERITYISHUOMIOITA JA YHTEYSTIEDOT Tukiasemat on valmiiksi konfiguroitu toimimaan asiakkaalle toimitettujen mobiilipäätteiden kanssa eikä näin ollen vaadi ylimääräisiä asetuksia ja ne voi kytkeä suoraan asiakkaan LAN-verkkoon. Tukiasema itsessään toimii käytännössä vain Ethernet-kaapelin jatkeena ja laitteen IP-osoite on vain laitteen hallinnallinen osoite. 3.1 Yhteystiedot Tekninen Tuki Puh: tekninen.tuki@finn-id.fi Taivaltie VANTAA Vaihde:
