1 088U0212 Käyttöohje CF-RD Huonetermostaatti näytöllä

2 Sisältö 1. Laitteen toiminnasta Asennus Lämpötila-asetukset Välitystesti Kiinnitys Asennuksen poisto Tekniset tiedot Vian etsintä Kuvat ja piirrokset A1-A VI.UH.Q3.20 Produced by Danfoss Floor Heating Hydronics

Asennuksen poisto.................... 8 7. Tekniset tiedot......................... 9 8. Vian etsintä............................ 10 9.

3 1. Toiminnasta Etuosa - kuva 1 Ylös/alas -valitsin Painike Punainen LED (kannen takana) LED-tilat Pysyvä valo Ei valoa Hidas vilkkuminen Nopea vilkkuminen PÄÄLLÄ POIS PÄÄLTÄ Vilkkuu Välkkyy Takaosa - kuva 2 Taustalevy Taustalevyn lukitus/irrotus (käännä 90 ) Ruuvin reikä seinäkiinnitystä varten Pariston sijoitus Ruuvi ja seinäproppu Huomautus: Aktivoidaksesi paristot, poista niissä olevat välisuikaleet. VI.UH.Q3.20 Danfoss Floor Heating Hydronics/FIN

Taustalevyn lukitus/irrotus (käännä 90 ) Ruuvin reikä seinäkiinnitystä varten Pariston sijoitus Ruuvi ja

4 2. Asennus Huomautus: Aktivoidaksesi huonetermostaatin paristot, poista kaikki niissä olevat muovisuikaleet. Huonetermostaattien määrittäminen pääohjaimelle tulee tehdä 1,5 metrin säteellä pääohjaimesta. Aktivoi huonetermostaatin asennustila - kuva 1. Käytö valikkovalintanäppäintä valitaksesi asennustilan. Asennus-LED vilkkuu. Aktivoi asennustila painamalla OK. Asennus- LED syttyy. Aktivoi huonetermostaatin asennustila Paina painiketta. LEDit ja välkkyvät tiedonsiirron aikana. Valitse pääohjaimen lähtö Kaikki pääohjaimen vapaat lähtö LEDit syttyvät ja ensimmäinen niistä vilkkuu. Paina lähdön valintapainiketta, valitse haluttu lähtö (vilkkuu) ja hyväksy painamalla OK Kaikki lähtö-ledit sammuvat. Valittu lähtö pysyy hetken päällä. VI.UH.Q3.20 Produced by Danfoss Floor Heating Hydronics

Asennus-LED vilkkuu. Aktivoi asennustila painamalla OK. Asennus- LED syttyy. Aktivoi huonetermostaatin asennustila Paina painiketta. LEDit ja välkkyvät tiedonsiirron aikana.

5 Huonetermostaatin asennuksen tila Tyydyttävä - LED sammuu. Epätyydyttävä - LED vilkkuu 5 kertaa Huom.! Huonetermostaatti voidaan halutessa määrittää usealle lähdölle. 3. Lämpötila-asetukset Digitaalinäyttö - kuva 1 Asetetun arvon säätö Minimilämpötilan asetus Maksimilämpötilan rajaus Lukkokuvake (asetukset lukittu kaukoohjaimella, CF-RC) Välityslinkkikuvake Virta vähissä -merkki Hälytyskuvake Ajastinkuvake (aika ja vyöhyke asetettu kauko-ohjaimella, CF-RC) Lämpötilojen asetus - kuva 1 Todellinen huonelämpötila näkyy oletusarvoisesti näytöllä. VI.UH.Q3.20 Danfoss Floor Heating Hydronics/FIN

Lämpötila-asetukset Digitaalinäyttö - kuva 1 Asetetun arvon säätö Minimilämpötilan asetus Maksimilämpötilan rajaus Lukkokuvake (asetukset lukittu

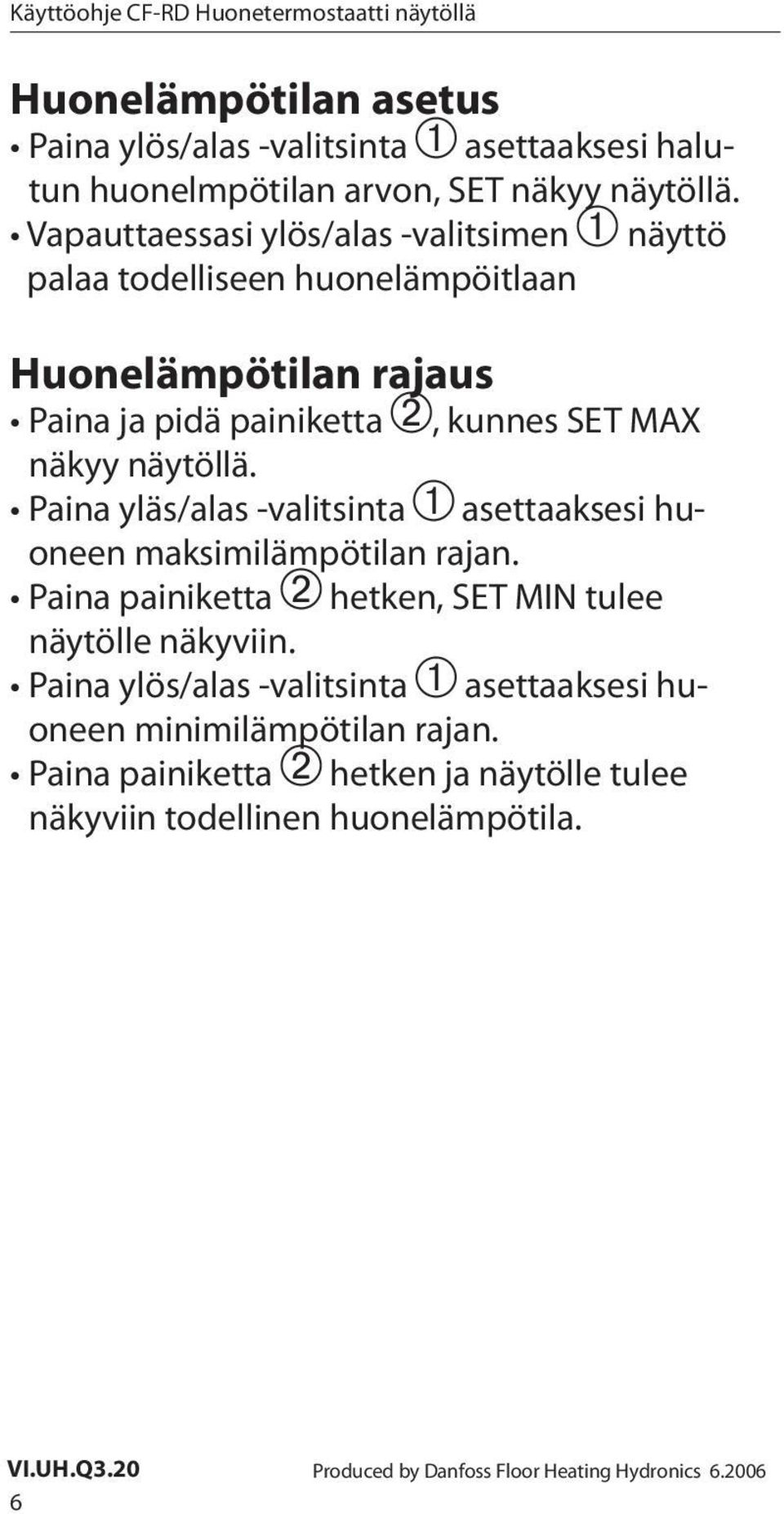

6 Huonelämpötilan asetus Paina ylös/alas -valitsinta asettaaksesi halutun huonelmpötilan arvon, SET näkyy näytöllä. Vapauttaessasi ylös/alas -valitsimen näyttö palaa todelliseen huonelämpöitlaan Huonelämpötilan rajaus Paina ja pidä painiketta, kunnes SET MAX näkyy näytöllä. Paina yläs/alas -valitsinta asettaaksesi huoneen maksimilämpötilan rajan. Paina painiketta hetken, SET MIN tulee näytölle näkyviin. Paina ylös/alas -valitsinta asettaaksesi huoneen minimilämpötilan rajan. Paina painiketta hetken ja näytölle tulee näkyviin todellinen huonelämpötila. VI.UH.Q3.20 Produced by Danfoss Floor Heating Hydronics

näytöllä. Paina yläs/alas -valitsinta asettaaksesi huoneen maksimilämpötilan rajan. Paina painiketta hetken, SET MIN tulee näytölle näkyviin.

7 4. Välitystesti Aloita huonetermostaatin välitystesti - kuva 1 Paina painiketta LED syttyy Linkkitesti on onnistunut LED sammuu Linkkitesti epäonnistuu LED vilkkuu 5 kertaa Ei linkkiyhteyttä huonetermostaattiin Yritä sijoittaa termostaatti huonessa toiseen paikkaan tai asenna signaalivahvistin (CF-RU) ja laita se pääohjaimen ja huonetermostaatin väliin. Huomatus: Pääohjaimen lähtö LED(it) yhteydessä huonetermostaattiin, vilkkuvat yhteystestin aikana. VI.UH.Q3.20 Danfoss Floor Heating Hydronics/FIN

toiseen paikkaan tai asenna signaalivahvistin (CF-RU) ja laita se pääohjaimen ja huonetermostaatin väliin.

8 5. Kiinnitys Huonetermostaatin sijoittaminen - kuva 3! Jos vain mahdollista, sijoita huonetermostaatti paikkaan, jossa auringonvalon, vedon ja muiden lämmönlähteiden (esim. tv:n) vaikutus vältetään. Asennus ruuvein - kuva 2 6. Asennuksen poisto Aktivoi pääohjaimesta asennuksen poistotila Käytä valikkovalintanäppäintä valitaksesi asennuksen poistotilan. Asennuksenpoisto-LED vilkkuu. Aktivoi asennuksenpoisto painamalla OK. Asennuksenpoisto-LED syttyy Poista lähtö pääohjaimesta Valitse lähtö, joka poistetaan lähdön valintapainikkeella Poista vilkkuva lähtö painamalla OK VI.UH.Q3.20 Produced by Danfoss Floor Heating Hydronics

Asennus ruuvein - kuva 2 6. Asennuksen poisto Aktivoi pääohjaimesta asennuksen poistotila Käytä valikkovalintanäppäintä valitaksesi asennuksen poistotilan.

9 7. Tekniset tiedot Lämpötilan asetusalue 5-35 C Lähetystaajuus Lähetyssäde normaaleissa rakennuksissa (jopa) Lähetysteho Paristot Paristojen kesto MHz 30 m < 1 mw Alkali 2xAA, 1.5 V 2-3 vuotta Ympäristön lämpötila 0-50 C IP-luokka 21 VI.UH.Q3.20 Danfoss Floor Heating Hydronics/FIN

10 8. Vianetsintä Virheilmoitus LED, ja vilkkuvat 5 minuutin välein Mahdollinen syy Paristot lopussa LED, ja vilkkuvat Paristot aivan lopussa LED,, ja vilkkuvat LED, ja vilkkuvat 5 kertaa E03 ja Paristot aivan lopussa - lähetys on loppunut Asennus/yhtyestesti ei onnistunut Toimilaitevirhe lähdössä (CF-MC) E05 ja Huonelämpötila alle 5 ºC VI.UH.Q3.20 Produced by Danfoss Floor Heating Hydronics

Paristot aivan lopussa - lähetys on loppunut Asennus/yhtyestesti ei onnistunut Toimilaitevirhe

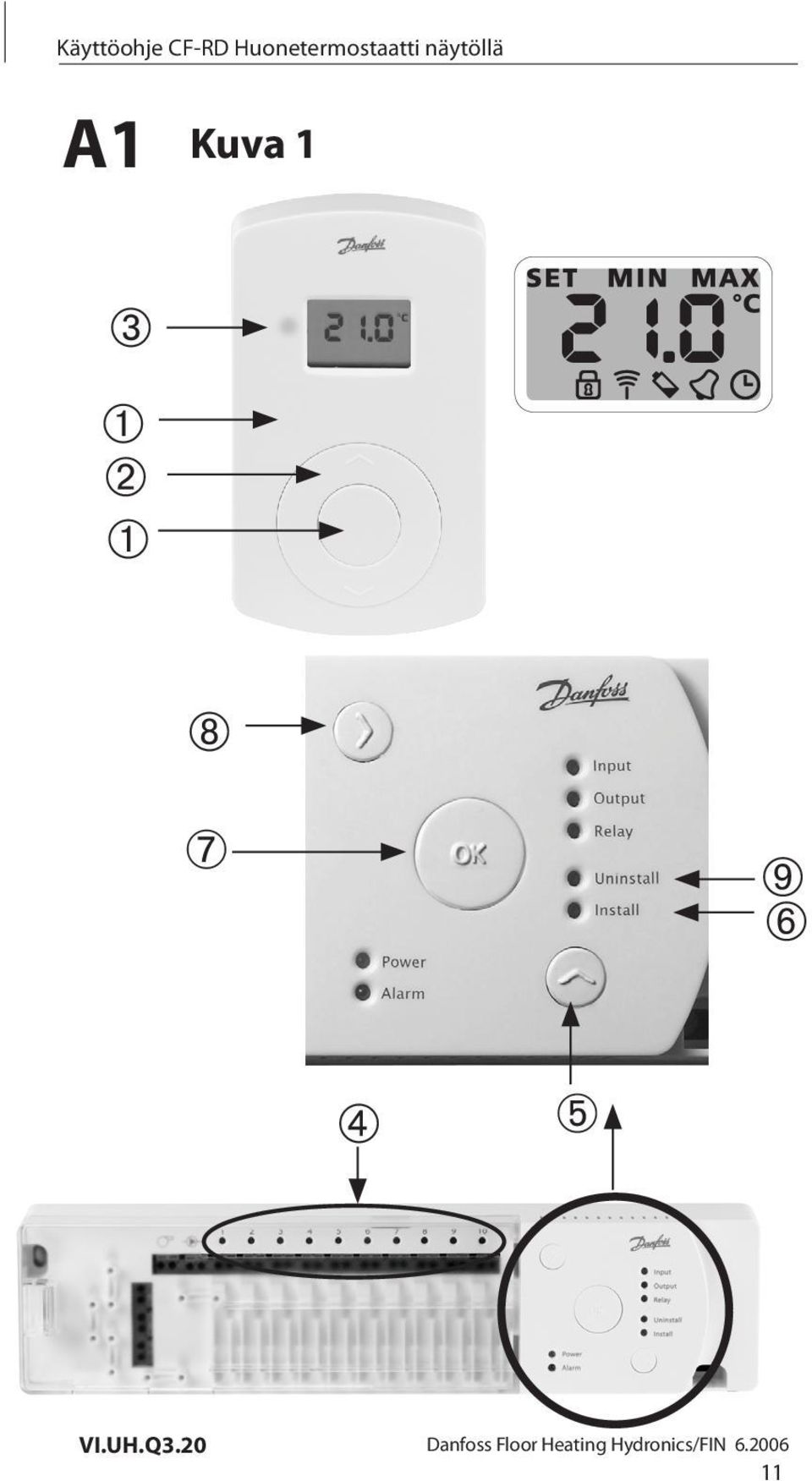

11 A1 Kuva 1 VI.UH.Q3.20 Danfoss Floor Heating Hydronics/FIN

12 A2 Kuva 2 Kuva 3 1,5 m. VI.UH.Q3.20 Produced by Danfoss Floor Heating Hydronics

13 Oy Danfoss Ab Lämpöryhmä Kivenlahdentie ESPOO p. (09) faksi (09) Lämpöportaali:
