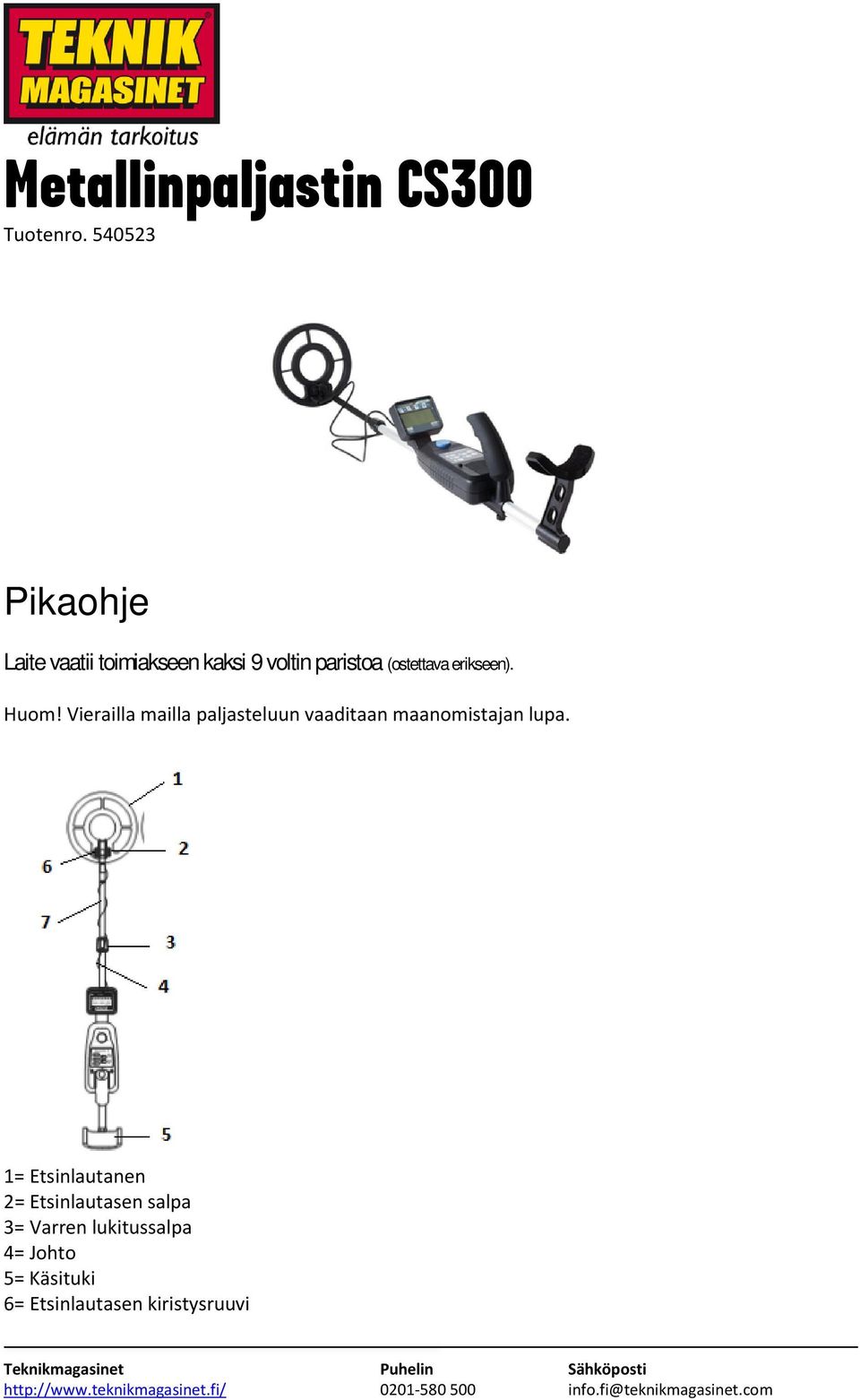

1 Metallinpaljastin CS300 Tuotenro Pikaohje Laite vaatii toimiakseen kaksi 9 voltin paristoa (ostettava erikseen). Huom! Vierailla mailla paljasteluun vaaditaan maanomistajan lupa. 1= Etsinlautanen 2= Etsinlautasen salpa 3= Varren lukitussalpa 4= Johto 5= Käsituki 6= Etsinlautasen kiristysruuvi

erikseen). Huom! Vierailla mailla paljasteluun vaaditaan maanomistajan lupa.

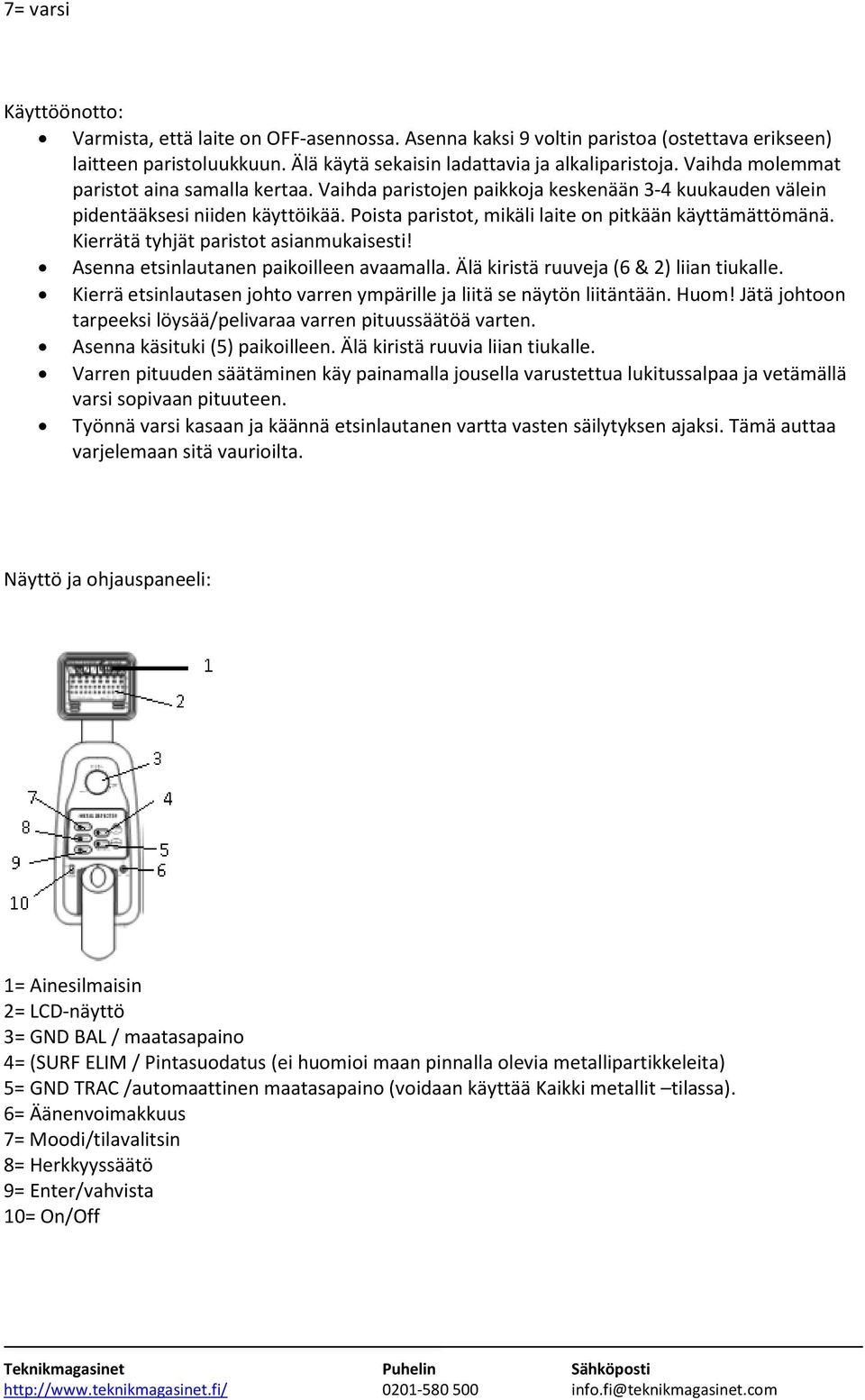

2 7= varsi Käyttöönotto: Varmista, että laite on OFF-asennossa. Asenna kaksi 9 voltin paristoa (ostettava erikseen) laitteen paristoluukkuun. Älä käytä sekaisin ladattavia ja alkaliparistoja. Vaihda molemmat paristot aina samalla kertaa. Vaihda paristojen paikkoja keskenään 3-4 kuukauden välein pidentääksesi niiden käyttöikää. Poista paristot, mikäli laite on pitkään käyttämättömänä. Kierrätä tyhjät paristot asianmukaisesti! Asenna etsinlautanen paikoilleen avaamalla. Älä kiristä ruuveja (6 & 2) liian tiukalle. Kierrä etsinlautasen johto varren ympärille ja liitä se näytön liitäntään. Huom! Jätä johtoon tarpeeksi löysää/pelivaraa varren pituussäätöä varten. Asenna käsituki (5) paikoilleen. Älä kiristä ruuvia liian tiukalle. Varren pituuden säätäminen käy painamalla jousella varustettua lukitussalpaa ja vetämällä varsi sopivaan pituuteen. Työnnä varsi kasaan ja käännä etsinlautanen vartta vasten säilytyksen ajaksi. Tämä auttaa varjelemaan sitä vaurioilta. Näyttö ja ohjauspaneeli: 1= Ainesilmaisin 2= LCD-näyttö 3= GND BAL / maatasapaino 4= (SURF ELIM / Pintasuodatus (ei huomioi maan pinnalla olevia metallipartikkeleita) 5= GND TRAC /automaattinen maatasapaino (voidaan käyttää Kaikki metallit tilassa). 6= Äänenvoimakkuus 7= Moodi/tilavalitsin 8= Herkkyyssäätö 9= Enter/vahvista 10= On/Off

Kierrätä tyhjät paristot asianmukaisesti! Asenna etsinlautanen paikoilleen avaamalla. Älä kiristä ruuveja (6 & 2) liian tiukalle.

3 1= Ainesilmaisin 2= DISC/NOTCH-alue 3= Käyttäjätila 4= Ainesilmaisin 5= Syväilmaisin 6= Herkkyysilmaisin Ainesilmaisin koostuu LCD-näytöstä ja joukosta symboleita. Kun laitteen tunnistin havaitsee löydöksen, syttyy oletetun aineskuvakkeen alle nuoli. Lisäksi se näyttää löydöksen syvyyden. - Nuoli palaa jatkuvasti laitteen saadessa vahvan signaalin löydöksestä ja vilkkuen sen ollessa heikompi. - Ota huomioon, että aineskuvakkeet ovat vain visuaalisia apuvälineitä, joista on apua harkitessasi löydöksen esiin kaivamista ja jatkotutkiskelua. Gold range/ Kulta-alue Rauta / alumiini ( ): Kertoo löydöksen olevan luultavasti rautaa tai alumiinia. Jotkut hapettuneet rautatyypit saattavat näkyä myös Hopea-alueella. Nikelli ( ): Kertoo löydöksen olevan luultavasti nikkeliä. Tölkin korkki ( ):Kertoo löydöksen olevan luultavasti alumiinisen juomatölkin korkki. Jotkin karkeammat kultaobjektit saattavat myös rekisteröityä tähän kategoriaan. S-CAPS( ): Kertoo löydöksen olevan luultavasti pullonkorkki. Jotkin pienemmät kultaobjektit saattavat myös rekisteröityä tähän kategoriaan. Sinkki/kupari ( ): Kertoo löydöksen olevan luultavasti sinkkiä tai kuparia. Jotkin isommat kultaobjektit saattavat myös rekisteröityä tähän kategoriaan. Silver range/ Hopea-alue Alla olevat symbolit kertovat, että löydöksesi on luultavasti kolikko. Mitä isompi luku, sitä isompi kolikko on kooltaan.

- Nuoli palaa jatkuvasti laitteen saadessa vahvan signaalin löydöksestä ja vilkkuen sen ollessa heikompi.

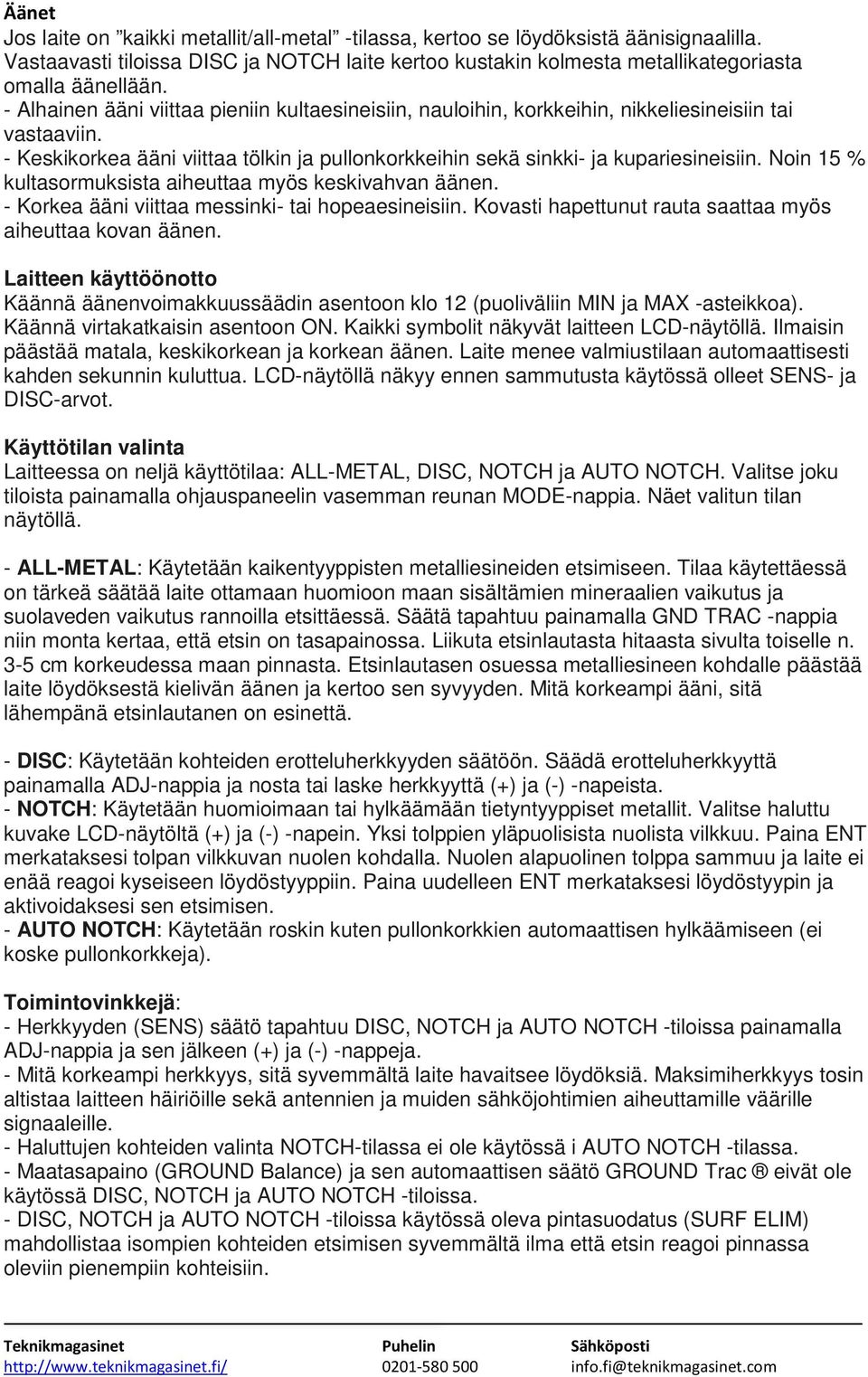

4 Äänet Jos laite on kaikki metallit/all-metal -tilassa, kertoo se löydöksistä äänisignaalilla. Vastaavasti tiloissa DISC ja NOTCH laite kertoo kustakin kolmesta metallikategoriasta omalla äänellään. - Alhainen ääni viittaa pieniin kultaesineisiin, nauloihin, korkkeihin, nikkeliesineisiin tai vastaaviin. - Keskikorkea ääni viittaa tölkin ja pullonkorkkeihin sekä sinkki- ja kupariesineisiin. Noin 15 % kultasormuksista aiheuttaa myös keskivahvan äänen. - Korkea ääni viittaa messinki- tai hopeaesineisiin. Kovasti hapettunut rauta saattaa myös aiheuttaa kovan äänen. Laitteen käyttöönotto Käännä äänenvoimakkuussäädin asentoon klo 12 (puoliväliin MIN ja MAX -asteikkoa). Käännä virtakatkaisin asentoon ON. Kaikki symbolit näkyvät laitteen LCD-näytöllä. Ilmaisin päästää matala, keskikorkean ja korkean äänen. Laite menee valmiustilaan automaattisesti kahden sekunnin kuluttua. LCD-näytöllä näkyy ennen sammutusta käytössä olleet SENS- ja DISC-arvot. Käyttötilan valinta Laitteessa on neljä käyttötilaa: ALL-METAL, DISC, NOTCH ja AUTO NOTCH. Valitse joku tiloista painamalla ohjauspaneelin vasemman reunan MODE-nappia. Näet valitun tilan näytöllä. - ALL-METAL: Käytetään kaikentyyppisten metalliesineiden etsimiseen. Tilaa käytettäessä on tärkeä säätää laite ottamaan huomioon maan sisältämien mineraalien vaikutus ja suolaveden vaikutus rannoilla etsittäessä. Säätä tapahtuu painamalla GND TRAC -nappia niin monta kertaa, että etsin on tasapainossa. Liikuta etsinlautasta hitaasta sivulta toiselle n. 3-5 cm korkeudessa maan pinnasta. Etsinlautasen osuessa metalliesineen kohdalle päästää laite löydöksestä kielivän äänen ja kertoo sen syvyyden. Mitä korkeampi ääni, sitä lähempänä etsinlautanen on esinettä. - DISC: Käytetään kohteiden erotteluherkkyyden säätöön. Säädä erotteluherkkyyttä painamalla ADJ-nappia ja nosta tai laske herkkyyttä (+) ja (-) -napeista. - NOTCH: Käytetään huomioimaan tai hylkäämään tietyntyyppiset metallit. Valitse haluttu kuvake LCD-näytöltä (+) ja (-) -napein. Yksi tolppien yläpuolisista nuolista vilkkuu. Paina ENT merkataksesi tolpan vilkkuvan nuolen kohdalla. Nuolen alapuolinen tolppa sammuu ja laite ei enää reagoi kyseiseen löydöstyyppiin. Paina uudelleen ENT merkataksesi löydöstyypin ja aktivoidaksesi sen etsimisen. - AUTO NOTCH: Käytetään roskin kuten pullonkorkkien automaattisen hylkäämiseen (ei koske pullonkorkkeja). Toimintovinkkejä: - Herkkyyden (SENS) säätö tapahtuu DISC, NOTCH ja AUTO NOTCH -tiloissa painamalla ADJ-nappia ja sen jälkeen (+) ja (-) -nappeja. - Mitä korkeampi herkkyys, sitä syvemmältä laite havaitsee löydöksiä. Maksimiherkkyys tosin altistaa laitteen häiriöille sekä antennien ja muiden sähköjohtimien aiheuttamille väärille signaaleille. - Haluttujen kohteiden valinta NOTCH-tilassa ei ole käytössä i AUTO NOTCH -tilassa. - Maatasapaino (GROUND Balance) ja sen automaattisen säätö GROUND Trac eivät ole käytössä DISC, NOTCH ja AUTO NOTCH -tiloissa. - DISC, NOTCH ja AUTO NOTCH -tiloissa käytössä oleva pintasuodatus (SURF ELIM) mahdollistaa isompien kohteiden etsimisen syvemmältä ilma että etsin reagoi pinnassa oleviin pienempiin kohteisiin.

Noin 15 % kultasormuksista aiheuttaa myös keskivahvan äänen. - Korkea ääni viittaa messinki- tai hopeaesineisiin. Kovasti hapettunut rauta saattaa myös aiheuttaa kovan äänen.

5 Laitteen testaus ja käyttö ulkona 1. Aseta POWER-säädin asentoon ON. 2. Valitse käyttötila. 3. Etsi maakaistale, joka ei sisällä metalleja. 4. Aseta testaukseen soveltuva, etsittävä esine maahan (esim. kultasormus tai kolikko). HUOM! Huolehdi, ette hukkaa testauksessa mahdollisesti käyttämiäsi arvoesineitä esim. pitkään nurmikkoon. 5. Liikuta etsinlautasta sivulta toiselle 5-8 cm korkeudessa maan pinnasta. 6. Jos etsin löytää etsittävän kohteen, päästää se äänen, ja löydöksen syvyys näkyy näytöllä kyseisen aineskuvakkeen alla. 7. Jos etsin ei löydä kohdetta, varmistu, että se on säädetty juuri etsimällesi metallityypille. - Maatasapaino Maatasapainolla tarkoitetaan laitteen kykyä olla reagoimatta maan pintakerroksien mineraaleihin. - Aloita kääntämällä GND BAL -säädin asentoon PRESET. Nosta etsinlautan vyötärön korkeuteeen. Paina GND TRAC -nappia useamman kerran etsimen tasapainottamiseksi. - Laske etsinlautanen n. 3 cm korkeuteen maasta. Etsin on luultavasti tasapainossa, jos ei päästä mitään ääniä. Säädä maatasapainoa tarvittaessa uudestaan nostamalla etsinlautasta ja kääntämällä GND BAL -säädintä hieman vasemmalle, paina GND TRAC -nappia ja toista yllämainitut vaiheet. Huomioitaa: - Suorita maatasapainon säätö maakaistaleella, joka ei varmasti sisällä metalleja. - Käännä GND BAL -säädintä pienin askelmin tarkan tuloksen saavuttamiseksi. - Paina GND TRAC -nappia jokaisen maatasapainosäädön jälkeen. Kuulokkeiden käyttö 1. Laite toimii 3,5 mm liittimellä varustettujen kuulokkeiden kanssa. 2. Aseta äänenvoimakkuus (VOL-säädin) minimiin (Min). 3. Kuulokeliitäntä (Phone) löytyy kahvan alapuolelta. Kuulokekäytössä laitteen kaiutin ei ole toiminnassa. 4. Säädä äänenvoimakkuus sopivaksi. Muista, että liian kova ääni saattaa vaurioittaa kuuloasi!

Liikuta etsinlautasta sivulta toiselle 5-8 cm korkeudessa maan pinnasta. 6. Jos etsin löytää etsittävän kohteen, päästää se äänen, ja löydöksen syvyys näkyy näytöllä kyseisen aineskuvakkeen alla. 7.
