1 Easy Audio D D LUOKAN MONOVAHVISTIN KÄYTTÖOHJEKIRJA

2 1 Sisällysluettelo: sivu 1. Ominaisuudet.2 2. Varoitukset Asennuspaikka Vahvistimen kiinnitys Kaiutinjohdotus Virtajohdotus ja heräte Sisääntulosignaali Monitoimisäädin Säädöt Taulukot...15

3 2 1. Ominaisuudet: D luokan monopääte 1500W 0.5 ohm vakaa (linkkipari 1ohm) Suojaukset: lämpö, tasajännitettä kaiutinliitännässä, kaiutinlähdön ylivirta Sisääntuloherkkyyden säätö (250mV 6.3V) Säädettävä subsonic suodin 10Hz 12dB Säädettävä alipäästösuodin 35Hz 12dB Säädettävä vaiheenkääntö Säädettävä basson korostus 0:sta 47Hz Läpipultatut RCA liittimet Monitoimisäädin jännitenäyttö, särön ilmaiseva ledi, basson tasonsäätö ja on/off kytkin Käyttöjännite DC 10V 16V 2. Varoitukset: Lue käyttöohjekirja ennen vahvistimen käyttöönottoa Käytä vahvistinta autossa/sisätiloissa suojattuna kosteudelta Asennusympäristön lämpötila 30 C ~ +40 C Älä irrota tai kytke mitään johtoja vahvistimen päällä ollessa Huolehdi, että vahvistimen sisään ei pääse pieniä osia tai nesteitä Käytä vahvistimen ulkoiseen puhdistamiseen vedellä hieman kostutettua puhdasta liinaa, vettä ei saa päästä vahvistimen sisälle! Vahvistinta pitää käyttää ohjekirjan ohjeiden mukaisesti. Käyttäjästä johtuvat rikkoutumiset ei ole takuukorvattavia. Mikäli olet epävarma vahvistimen asentamisesta, sinulla ei ole tarvittavia asennusvälineitä tai et ymmärrä jotakin kohtaa ohjekirjassa. Ole yhteydessä myyjäliikkeeseen ja pyydä asennusohjeita / apua.

4 3 3. Asennuspaikka : Asenna vahvistin paikkaan, jossa se pääsee jäähtymään. Jäähdytysprofiilin päällä tulee olla vähintään 5cm ilmatilaa ja ilman tulee päästä vaihtumaan, jotta vahvistin ei ylikuumene. Vahvistin on hyvä ensin kiinnittää esim. vaneriin tai muuhun vastaavaan levyyn. Levy taas kiinnitetään auton pohjaan, penkkeihin tai muuhun valittuun kohtaan. Mikäli vaneri kiinnitetään penkkeihin, tulee varmistua, että mahdolliset ruuvit eivät mene penkin läpi ja aiheuta vaaraa takapenkkiläisille. Älä asenna vahvistinta ylösalaisin. Lämpö nousee komponentteihin ja aiheuttaa vauriota. Älä asenna vahvistinta suoraan auringonvaloon, kosteaan tai mahdolliseen kuumaan kohtaan. Älä asenna vahvistinta subwoofer koteloon tai muuhun resonoivaan pintaan. Voimakas resonointi aiheuttaa vaurioita, jotka ei kuulu takuun piiriin. Valitse sulakkeen koko kaiutinkuorman mukaan. Kaapeli sulakkeen ja akun välillä tulee olla maksimissaan 30cm. Katso Taulukko sulake ja Taulukko linkkipari sulake, sivulla 15. Välttääksesi häiriöitä asenna virtajohdot erilleen signaalijohdoista. Ongelmatilanteissa olkaa yhteydessä joko myyjäliikkeeseen tai suoraan maahantuojaan. TP Import, import.fi, asiakaspalvelu@tpimport.fi

5 4 4. Vahvistimen kiinnitys: 1. Valitse sopiva paikka, kertaa tarvittaessa paikan valintaan vaikuttavat tekijät. (3.Asennuspaikka:) Sivu Asenna vahvistin suoraan pintaan, jotta ruuvit eivät rasita päätyjä. 3. Laita vahvistin valittuun paikkaan ja merkkaa ruuvin kohdat. 4. Ota vahvistin pois ja poraa ruuveille 3mm alkureiät. 5. Laita vahvistin takaisin paikoilleen ja ruuvaa kiinni.

6 5 5. Kaiutinjohdotus: Vahvistin on yksikanavainen, + ja terminaalit ovat sisäisesti kytketty toisiinsa. Riittää kun käytetään yhtä plus ja miinus liitäntää. Mikäli tarvitaan järeää kaapelointia tai kytketään useampi subwoofer, niin voidaan käyttää kumpaakin terminaalia. Valitse sopiva kaiutinkaapeli Taulukko kaiutinkaapeli OFC ja Taulukko kaiutinkaapeli CCA sivulla 18. Vahvistin voidaan kytkeä minimissään 0.5 ohm kuormaan.

7 Mikäli kaksi vahvistinta sillataan keskenään (linkkipari) tulee johdotuksen olla kuvan mukainen (sivu 7). Lisäksi master vahvistin jolle audiolähteen signaali tulee, pitää master/slave kytkin asettaa master asentoon. Vahvistin jolle tulee signaali master vahvistimesta tulee master/slave kytkin kytkeä slave asentoon. Kun vahvistimia käytetään linkkiparina, niin kytkentäkuorma ei saa olla alle 1 ohmia. Valitse sopiva kaiutinkaapeli Taulukko linkkipari kaiutinkaapeli OFC ja Taulukko linkkipari kaiutinkaapeli CCA sivulla 19. 6

8 7

9 Seuraajakytkennässä jokainen pääte tulee kytkeä samaan kuormaan. Lisäksi elementtien tulee olla samanlaisia ja samassa / samanlaisissa koteloissa. Slave päätteisiin bassot tulee kytkeä vastakkaisvaiheeseen masteriin nähden. Kaiutin plus kytketään vahvistimen miinus terminaaliin ja kaiutin miinus vahvistimen plus terminaaliin. Katso kuva sivulla 9. Jokaiseen päätteeseen voidaan kytkeä minimissään 0,5 ohm kuorma. Päätteitä voidaan kytkeä niin monta peräkkäin kuin halutaan ja kaikki toimivat masterin säätöjen mukaan. Valitse sopiva kaiutinkaapeli Taulukko kaiutinkaapeli OFC ja Taulukko kaiutinkaapeli CCA sivulla 18. 8

10 9

11 10 6. Virtajohdotus ja heräte Valitse sopiva kaapeli taulukosta Taulukko kaapeli OFC ja Taulukko kaapeli CCA sivu 16 Linkkiparille Taulukko linkkipari kaapeli OFC ja Taulukko linkkipari kaapeli CCA sivu 17 Valitse sopiva sulake taulukosta Taulukko sulake sivulla 15 Linkkiparille Taulukko linkkipari sulake sivulla 15 Kaapelointi tulee suorittaa seuraavassa järjestyksessä: 1. Maakaapeli GND auton runkoon ja/tai akun napaan 2. Virtakaapeli B+ akun + napaan 3. Herätevirta REM soittimelta heräte +12V

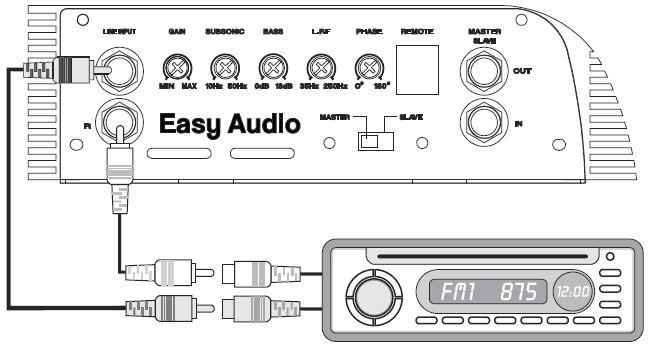

12 11 7. Sisääntulosignaali ohjelmalähteeltä Sisääntulosignaali tulee kytkeä line input RCA liittimiin. Sisääntuloherkkyys 250mV 6.3V

13 12 8. Monitoimisäädin Vahvistimeen voidaan tarvittaessa kytkeä monitoimisäädin, yhdistämällä säädin vahvistimeen mukana tulevalla RJ45 kaapelilla, katso kuva sivulla 13. Säätimen jännitenäyttö saadaan päälle painamalla tasonsäätönuppia. Mikäli vahvistin halutaan kytkeä päälle ja pois tasonsäätönupista tulee vahvistimen power remote kytkin olla asennossa bass knob katso kuva sivulla 13. Siltaus ja seuraajakytkennässä ainoastaan master päätteen monitoimisäätimestä voidaan säätää basson tasoa. Slave päätteisiin voidaan myös kytkeä monitoimisäätimet kiinni, mikäli halutaan seurata slave päätteiden jännitteitä ja särövaloja. Tämä ei ole välttämätöntä, mutta tulee muistaa, että mikäli slave päätteen akkujännite on alempi kuin masterin (esim. huono liitos) menee vahvistin aikaisemmin särölle, kuin master. Vaikka vahvistin on kytketty päälle monitoimisäätimestä, niin se sammuu mikäli herätevirta vahvistimelta REM katkaistaan. Herätteeseen voidaan tarvittaessa kytkeä jatkuva +12V jännite. Jolloin vahvistin sammuu ainoastaan monitoimisäätimestä. power remote kytkin tulee tällöin olla asennossa bass knob katso kuva sivulla 13 (unohtuessa päälle tyhjentää akun). Säätimen sivusta löytyy säätöruuvi, josta jännitenäyttö voidaan kalibroida yleismittaria apuna käyttäen. Kalibroi mittari alueella 11V 13V Toiminnot: 1. Jännitenäyttö 2. Särön ilmaiseva ledi ( ei ilmaise säröytynyttä sisääntulosignaalia ) 3. Tasonsäädin 4. Vahvistimen on/off kytkin (toimii painamalla tasonsäätö nuppia) 5. Ylijännite, mikäli akkujännite on yli 16V näytössä vilkkuu Hi 6. Alijännite, mikäli akkujännite on alle 10V näytössä vilkkuu Lo 7. Mikäli vahvistin menee protection tilaan näytössä lukee Pro

14 13

15 1. Line input sisääntulosignaali ohjelmalähteeltä (katso kuva sivulla 11) 2. Sisääntuloherkkyys säädetään vastaamaan ohjelmalähteen ulostulotasoa. (output level) 3. Subsonic suotimella suodetaan matalat taajuudet, joita subwoofer ei kykene toistamaan. 10Hz 12dB 4. Bass boost säädin korostaa 47Hz 0~+18dB (oletuksena aseta 0) 5. Alipäästösuotimella suodetaan korkeat taajuudet, joita subwoofer ei kykene toistamaan. 35Hz 12dB 6. Vaiheenkäännöllä voidaan säätää subwooferin vaihetta suhteessa muuhun laitteistoon. (oletuksena aseta 0) 7. Monitoimisäätimen RJ45 kaapeliliitäntä. 8. Sisääntulosignaalin valintakytkin oletuksena master (linkkipari ja seuraajakytkentä katso sivu 6 7 ja 8 9) 9. Master ulostulosignaali (linkkipari ja seuraajakytkentä katso sivu 6 7 ja 8 9) 10. Slave sisääntulosignaali (linkkipari ja seuraajakytkentä katso sivu 6 7 ja 8 9) 14

16 15 Suurin sallittu sulakekoko Taulukko sulake 0,5 ohm 150A 1 ohm 100A 2 ohm 60A 4 ohm 40A Suurin sallittu sulakekoko linkkipari (sulake per pääte) Taulukko linkkipari sulake 1 ohm 150A 2 ohm 100A 4 ohm 60A 8 ohm 40A

17 16 Min. virtakaapelivaatimus / max. pituus, kun käytössä OFC täysi kuparikaapeli. Huom nämä min. vaatimuksia, pinta alaa voi olla enemmän. Taulukko kaapeli OFC 0,5 ohm 70mm2 / 6m 1 ohm 50mm2 / 6m 2 ohm 35mm2 / 6m 4 ohm 20mm2 / 6m Min. virtakaapelivaatimus / max. pituus, kun käytössä CCA kupari alumiini seoskaapeli. Huom. nämä min. vaatimuksia, pinta alaa voi olla enemmän.. Taulukko kaapeli CCA 0,5 ohm 120mm2 / 6m 1 ohm 80mm2 / 6m 2 ohm 60mm2 / 6m 4 ohm 30mm2 / 6m

18 17 Linkkipari min.i virtakaapelivaatimus / max. pituus, kun käytössä OFC täysikuparikaapeli. (kaapeli per pääte) Huom. nämä min. vaatimuksia, pinta alaa voi olla enemmän. Taulukko linkkipari kaapeli OFC 1 ohm 70mm2 / 6m 2 ohm 50mm2 / 6m 4 ohm 35mm2 / 6m 8 ohm 20mm2 / 6m Linkkipari min. virtakaapelivaatimus / max. pituus, kun käytössä CCA kupari alumiini seoskaapeli (kaapeli per pääte). Huom. nämä min. vaatimuksia, pinta alaa voi olla enemmän. Taulukko linkkipari kaapeli CCA 1 ohm 120mm2 / 6m 2 ohm 80mm2 / 6m 4 ohm 60mm2 / 6m 8 ohm 30mm2 / 6m

19 18 Min. kaiutinkaapelivaatimus / max. pituus, kun käytössä OFC täysi kuparikaapeli. Huom. nämä min. vaatimuksia, pinta alaa voi olla enemmän. Taulukko kaiutinkaapeli OFC 0,5 ohm 4mm2 / 5m 1 ohm 2.5mm2 / 5m 2 ohm 1.5mm2 / 5m 4 ohm 0.75mm2 / 5m Min. kaiutinkaapeli vaatimus / max. pituus, kun käytössä CCA kupari alumiini seoskaapeli. Huom. nämä min. vaatimuksia, pinta alaa voi olla enemmän. Taulukko kaiutinkaapeli CCA 0,5 ohm 7mm2 / 5m 1 ohm 4mm2 / 5m 2 ohm 2.5mm2 / 5m 4 ohm 1.5mm2 / 5m

20 19 Linkkipari min. kaiutinkaapelivaatimus / max. pituus, kun käytössä OFC täysi kuparikaapeli. Huom. nämä min. vaatimuksia, pinta alaa voi olla enemmän. Taulukko linkkipari kaiutinkaapeli OFC 1 ohm 4mm2 / 5m 2 ohm 2.5mm2 / 5m 4 ohm 1.5mm2 / 5m 8 ohm 0.75mm2 / 5m Linkkipari min. kaiutinkaapeli vaatimus / max. pituus, kun käytössä CCA kupari alumiini seoskaapeli. Huom. nämä min. vaatimuksia, pinta alaa voi olla enemmän. Taulukko linkkipari kaiutinkaapeli CCA 1 ohm 7mm2 / 5m 2 ohm 4mm2 / 5m 4 ohm 2.5mm2 / 5m 8 ohm 1.5mm2 / 5m
