TA 10 Puhelinvahvistin KÄYTTÖOHJE

Transkriptio

1 TA 10 Puhelinvahvistin KÄYTTÖOHJE Pakkauksen sisältö Vahvistinlaite Käyttöohje Liitinjohto Huom, laite tarvitsee 9V-pariston toimiakseen (ei kuulu toimitukseen). 1. Äänenvoimakkuuden säädin 2. ON/OFF -merkkivalo 3. Yhteensopivuus-kytkin 4. Äänenvärin valinta 5. Kuulokejohdon liitin 6. Voimakkuuden lisävahvistus 7. Puhelinjohdon liitin 8. Virtajohdon liitin (lisävaruste) 9. Paristokotelon kansi Valmistuttaja: Audioline GmbH D41460 NEUSS Germany Maahantuonti Kuulohansa Oy Soidintie HELSINKI (09)

2 Turvaohjeita HUOM, kun vahvistin on käytössä, tuottaa se erittäin voimakkaan äänen, joka saattaa vaurioittaa tervettä kuuloa. Huomioithan meluvaurion riskin, kun laitetta käyttää muut kuin vahvistinta tarvitsevat henkilöt. Tutustu käyttöohjeisiin ja turvaohjeisiin ennen vahvistimen käyttöönottoa. Käytä vain valmistajan suosittelemia lisälaitteita. Vain sisäkäyttöön. Tuotetta ei tule altistaa vedelle tai kosteudelle. Älä käytä laitetta kylpyhuoneessa tai uima-altaan läheisyydessä. Älä koskaan irroita laitetta vetämällä johdosta. Mikäli havaitset johdoissa murtumia tai johdon muuten vahingoittuneen, älä käytä tuotetta ennen johtojen uusimista. Käytä vain käyttöohjeessa suositeltua paristokokoa ja virtalähdettä (lisävaruste). Älä käytä puhelinta ja vahvistinta ukonilmalla tai havaitessasi kaasuvuodon. Tämä tuote on tarkoitettu pöytäpuhelimen puheäänen vahvistamiseen. Älä käytä tuotetta muuhun kuin valmistajan tarkoittamaan käyttöön. Kaikki tuotteen modofiointi ja rakentelu on kielletty. Älä yritä itse korjata laitetta vaan voimita se maahantuojalle korjattavaksi.

3 Vahvistimen käyttöönotto 1. Aseta 9 voltin paristo laitteeseen ennen kuin liität vahvistimen puhelimeen. Käytä esim. pientä kolikkoa apuna avatessasi paristokoteloa. Yhdistä laite pöytäpuhelimeen kuvan osoittamalla tavalla. Irroita kuulokkeen johto puhelimesta. Käytä laitteen mukana tullutta johtoa liittääksesi vahvistimen puhelimeen. Liitä kuuloke vahvistimeen. Puhelinpistoke Kuulokejohdon liitin 2. Säädä äänenvoimakkus puoleen väliin ja äänen värin valitsin (TONE) asentoon 2. Äänenvoimakkuus Äänenväri

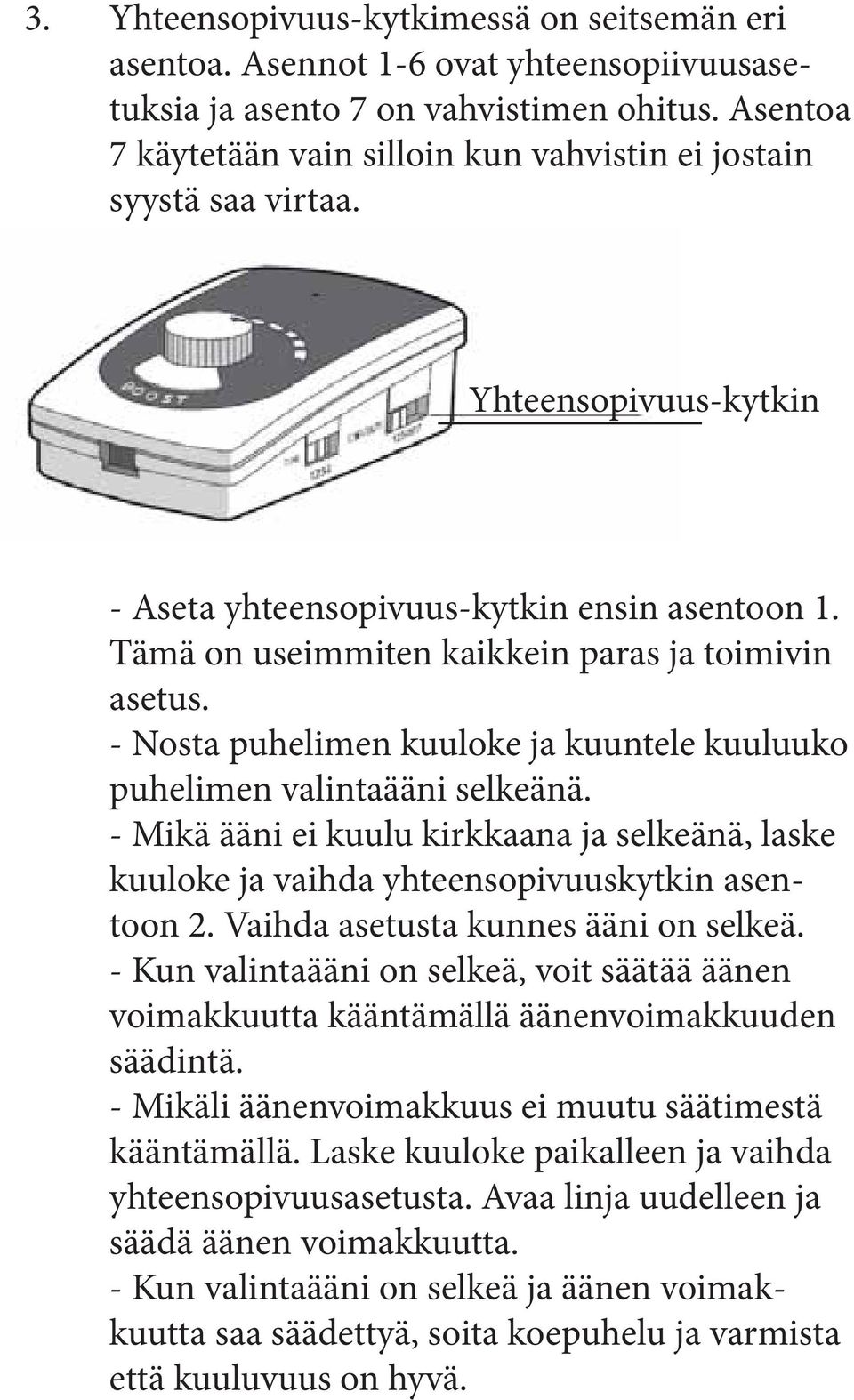

4 3. Yhteensopivuus-kytkimessä on seitsemän eri asentoa. Asennot 1-6 ovat yhteensopiivuusasetuksia ja asento 7 on vahvistimen ohitus. Asentoa 7 käytetään vain silloin kun vahvistin ei jostain syystä saa virtaa. Yhteensopivuus-kytkin - Aseta yhteensopivuus-kytkin ensin asentoon 1. Tämä on useimmiten kaikkein paras ja toimivin asetus. - Nosta puhelimen kuuloke ja kuuntele kuuluuko puhelimen valintaääni selkeänä. - Mikä ääni ei kuulu kirkkaana ja selkeänä, laske kuuloke ja vaihda yhteensopivuuskytkin asentoon 2. Vaihda asetusta kunnes ääni on selkeä. - Kun valintaääni on selkeä, voit säätää äänen voimakkuutta kääntämällä äänenvoimakkuuden säädintä. - Mikäli äänenvoimakkuus ei muutu säätimestä kääntämällä. Laske kuuloke paikalleen ja vaihda yhteensopivuusasetusta. Avaa linja uudelleen ja säädä äänen voimakkuutta. - Kun valintaääni on selkeä ja äänen voimakkuutta saa säädettyä, soita koepuhelu ja varmista että kuuluvuus on hyvä.

5 4. Puhelun aikana voit säätää äänen voimakkuutta vahvistimen säätimellä. Käännä äänen voimakkuutta hiljaisemmalle, mikäli puhelimen ääni säröytyy. 5. Puhelun aikana voit säätää äänen värin asetusta. Tämä voi auttaa sanojen erotukseen. Äänen värin asetus (TONE) 6. Vahvistimessa on erityinen lisävahvistus (BOOST) tilanteeseen, jossa tarvitaan erityisen voimakasta vahvistusta. HUOM, kun lisävahvistuspainiketta pidetään painettuna, merkkivalo syttyy ja kuulokkeen mikrofoni mykistyy (puhelun toinen osapuoli ei kuule sinun puhettasi). Vapauta lisävahvistus taas puhuessasi. Lisävahvistus ON/OFFmerkkivalo

6 7. ON/OFF -merkkivalo palaa silloin kun vahvistin on käytössä. Vahvistin menee virransäästötilaan ja sulkeutuu automaattisesti kun kuuloke asetetaan paikalleen tai vahvistin ei havaitse äänisignaalia sekuntiin. 8. Normaalissa käytössä 9 voltin alkaliparisto kestää noin 6-12 kuukautta. Vaihda paristo kun ON/OFF merkkivalo himmenee tai äänenlaatu heikkenee. Vahvistimessa voidaan käyttää myös verkkovirtaan kytkettävää 9 voltin muuntajaa. Muuntaja ei kuulu pakkaukseen vaan on hankittava erikseen. Sähkökatkon varalla vahvistimessa voidaan verkkovirran lisäksi käyttää paristoa, joka tulee vaihtaa noin kahden vuoden välein (kun käytetään verkkovirtaa). Puhelimen johto Verkkovirtamuuntajan liitin

7 Ongelmanratkaisuja: ON/OFF -merkkivalo on himmeä tai ei pala? -> vaihda vahvistimen paristo Valintaääni/puheääni ei kuulu kirkkaasti? -> varmista, että yhteensopivuusasetus on oikea. Tarvittaessa kts. käyttöohjeen kohta 3. Kuulokkeen ääni vinkuu, kaikuu tai kiertää? -> pienennä äänen voimakkuutta ja kokeile eri äänen värin asetusta. Tekniset tiedot Virtalähde Virrankulutus Pariston vaihto Vahvistus max. Lisävahvistus max. Virransäästö Kytkimet 9 V alkaliparisto tyypillisesti noin 10 ma n kk välein 30 db 45 db kytkeytyy n sek voimakkuus, lisävahvistus, äänenväri, yhteensopivuus ON/OFF, lisävahvistus 0-45 C Merkkivalot Käyttölämpötila Verkkovirta-adapteri 9 V DC, 300 ma (ei kuulu hintaan)

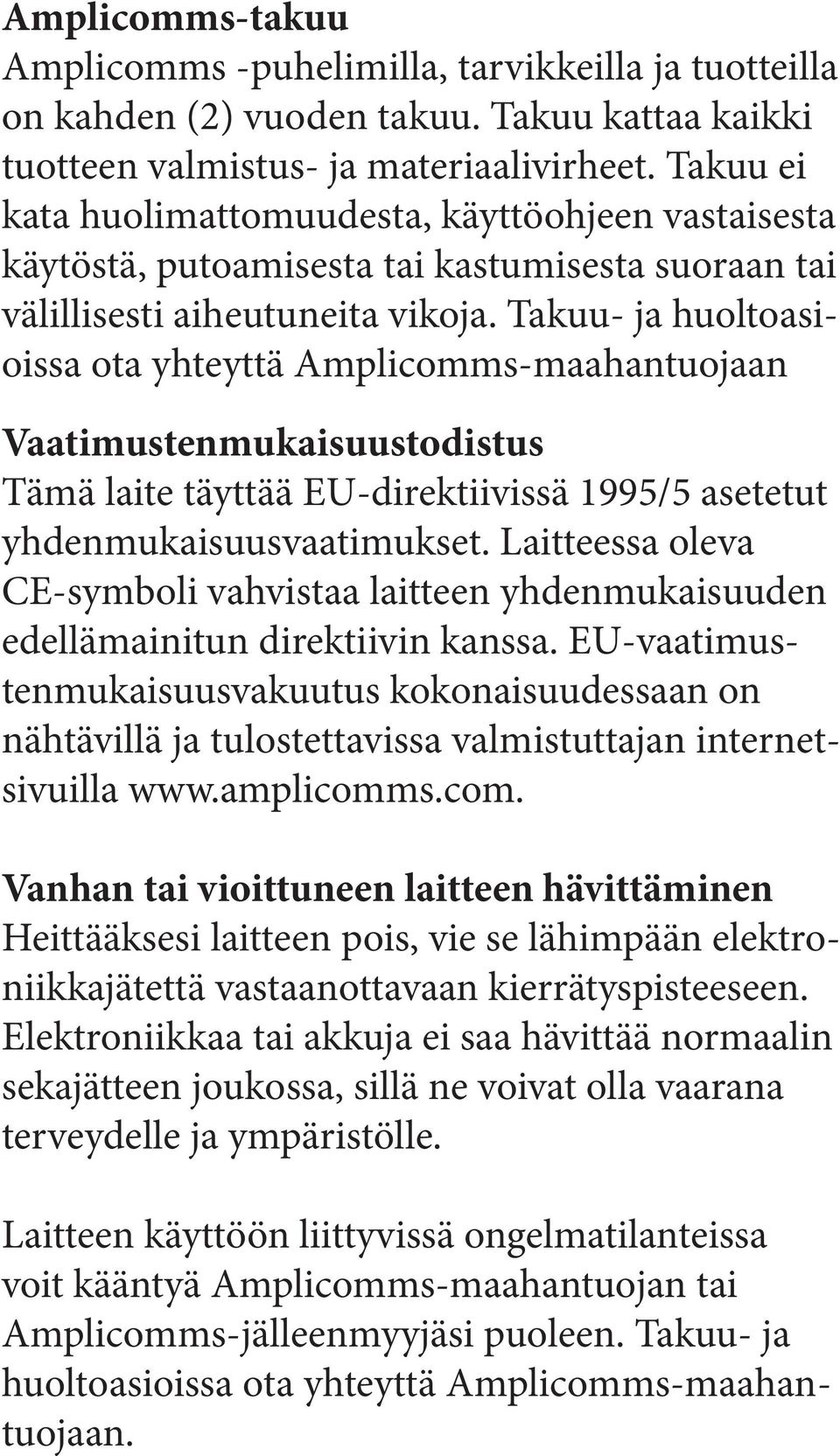

8 Amplicomms-takuu Amplicomms -puhelimilla, tarvikkeilla ja tuotteilla on kahden (2) vuoden takuu. Takuu kattaa kaikki tuotteen valmistus- ja materiaalivirheet. Takuu ei kata huolimattomuudesta, käyttöohjeen vastaisesta käytöstä, putoamisesta tai kastumisesta suoraan tai välillisesti aiheutuneita vikoja. Takuu- ja huoltoasioissa ota yhteyttä Amplicomms-maahantuojaan Vaatimustenmukaisuustodistus Tämä laite täyttää EU-direktiivissä 1995/5 asetetut yhdenmukaisuusvaatimukset. Laitteessa oleva CE-symboli vahvistaa laitteen yhdenmukaisuuden edellämainitun direktiivin kanssa. EU-vaatimustenmukaisuusvakuutus kokonaisuudessaan on nähtävillä ja tulostettavissa valmistuttajan internetsivuilla Vanhan tai vioittuneen laitteen hävittäminen Heittääksesi laitteen pois, vie se lähimpään elektroniikkajätettä vastaanottavaan kierrätyspisteeseen. Elektroniikkaa tai akkuja ei saa hävittää normaalin sekajätteen joukossa, sillä ne voivat olla vaarana terveydelle ja ympäristölle. Laitteen käyttöön liittyvissä ongelmatilanteissa voit kääntyä Amplicomms-maahantuojan tai Amplicomms-jälleenmyyjäsi puoleen. Takuu- ja huoltoasioissa ota yhteyttä Amplicomms-maahantuojaan.
