Käyttöohje CF-RS Huonetermostaatti (vakiomalli)

Transkriptio

1 088U0210 Käyttöohje CF-RS Huonetermostaatti (vakiomalli)

2 Sisältö 1. Laitteen toiminnasta Asennus Välitystesti Asennus Asennuksen poisto Tekniset tiedot Vianetsintä Kuvat ja piirrokseta1-a

3 1. Toiminnasta Etuosa - kuva 1 Kääntönuppi ja painike Punainen LED (kannen takana) LED-tilat Pysyvä valo PÄÄLLÄ (ON) Ei valoa POIS PÄÄLTÄ (OFF) Hidas vilkkuminen VILKKUU Nopea vilkkuminen VÄLKKYY Takaosa - kuva 2 Takalevy Kääntönupin vapautin Taustalevyn lukitus/irrotus (turn 90 ) Ruuvin reikä seinäkiinnitystä varten Pariston sijainti Ruuvi ja seinäproppu Huomautus: Aktivoidaksesi paristot, poista kaikki niissä olevat välisuikaleet. 3

4 Kääntönuppi - kuva 3 Kääntönupin vapautin Huonelämpötilan rajaus - kuva 4 Minimiraja (sininen) (alkaen 10 C) Maksimiraja (punainen) (30 C saakka) 2. Asennus Huomautus: Aktivoidaksesi huonetermostaatin paristot, poista kaikki niissä olevat muovisuikaleet. Huonetermostaattien määrittäminen pääohjaimelle tulee tehdä 1,5 metrin säteellä pääohjaimesta Aktivoi pääohjaimen asennustila (Master Controller) - kuva 1 Käytä valikon valintanäppäintä valitaksesi asennustilan. Asennus-LED vilkkuu. Aktivoi asennustila painamalla OK. Asennus- LED syttyy. Aktivoi huonetermostaatin asennustila Paina painiketta. LEDit ja välkkyvät tiedonsiirron aikana. 4

5 Valitse pääohjaimen lähtö Kaikki pääohjaimen vapaat lähtö-ledit syttyvät ja ensimmäinen niistä vilkkuu. Paina lähdön valintapainiketta, valitse haluttu lähtö (vilkkuu) ja hyväksy OK:lla. Kaikki lähtö-ledit sammuvat. Valittu lähtö pysyy hetken päällä. Huonetermostaatin asennuksen tila Tyydyttävä - LED sammuu Epätyydyttävä - LED vilkkuu 5 kertaa Huomautus: Huonetermostaatti voidaan halutessa määrittää usealle lähdölle. 3. Välitystesti Aloita huonetermostaatinvälitystesti - kuva 1 Paina painiketta LED syttyy Linkkitesti on onnistunut LED sammuu Linkkitesti epäonnistuu LED vilkkuu 5 kertaa 5

6 Ei linkkiyhteyttä huonetermostaattiin Yritä sijoittaa huonetermostaatti toiseen paikkaan huoneessa. Tai asenna signaalivahvistin (CF-RU) ja laita se pääohjaimen ja huonetermostaatin väliin. Huomautus: Pääohjaimen lähtö-led(it), jotka ovat yhteydessä huonetermostaattiin, vilkkuvat yhteystestin aikana 4. Asennus Huonetermostaatin sijoittaminen - kuva 5! Jos vain mahdollista, sijoita huonetermostaatti paikkaan, jossa auringonvalon, vedon ja muiden lämmönlähteiden (esim. tv:n) vaikutus vältetään. Asennus ruuvein - kuva 2 6

7 5. Asennuksen poisto Aktivoi pääohjaimesta asennuksen poistotila - kuva 1 Käytä valikon valintanäppäintä valitaksesi asennuksen poistotilan. Asennuksen poisto-led vilkkuu Aktivoi asennuksen poisto painamalla OK. Asennuksen poisto-led syttyy. Poista lähtö pääohjaimesta Valitse lähtö, joka poistetaan lähdön valintapainikkeella Poista vilkkuva lähtö painamalla OK. 7

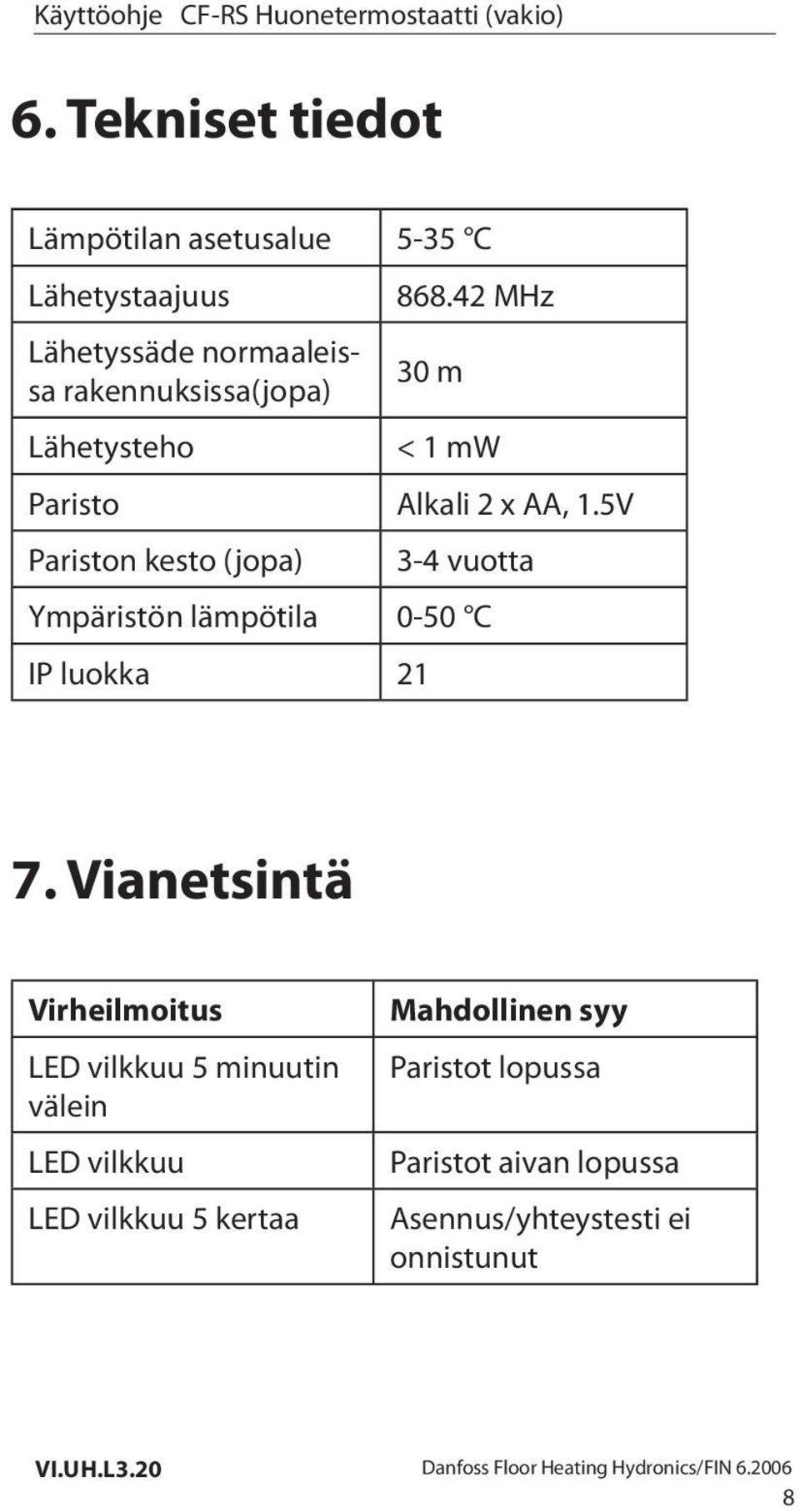

8 6. Tekniset tiedot Lämpötilan asetusalue 5-35 C Lähetystaajuus Lähetyssäde normaaleissa rakennuksissa(jopa) Lähetysteho MHz 30 m < 1 mw Paristo Alkali 2 x AA, 1.5V Pariston kesto (jopa) 3-4 vuotta Ympäristön lämpötila 0-50 C IP luokka Vianetsintä Virheilmoitus LED vilkkuu 5 minuutin välein LED vilkkuu LED vilkkuu 5 kertaa Mahdollinen syy Paristot lopussa Paristot aivan lopussa Asennus/yhteystesti ei onnistunut 8

9 A1 Kuva1 9
