Yleishimmentimellä varustetun, uppoasennettavan WMR-252-vastaanottimen käyttöopas

Transkriptio

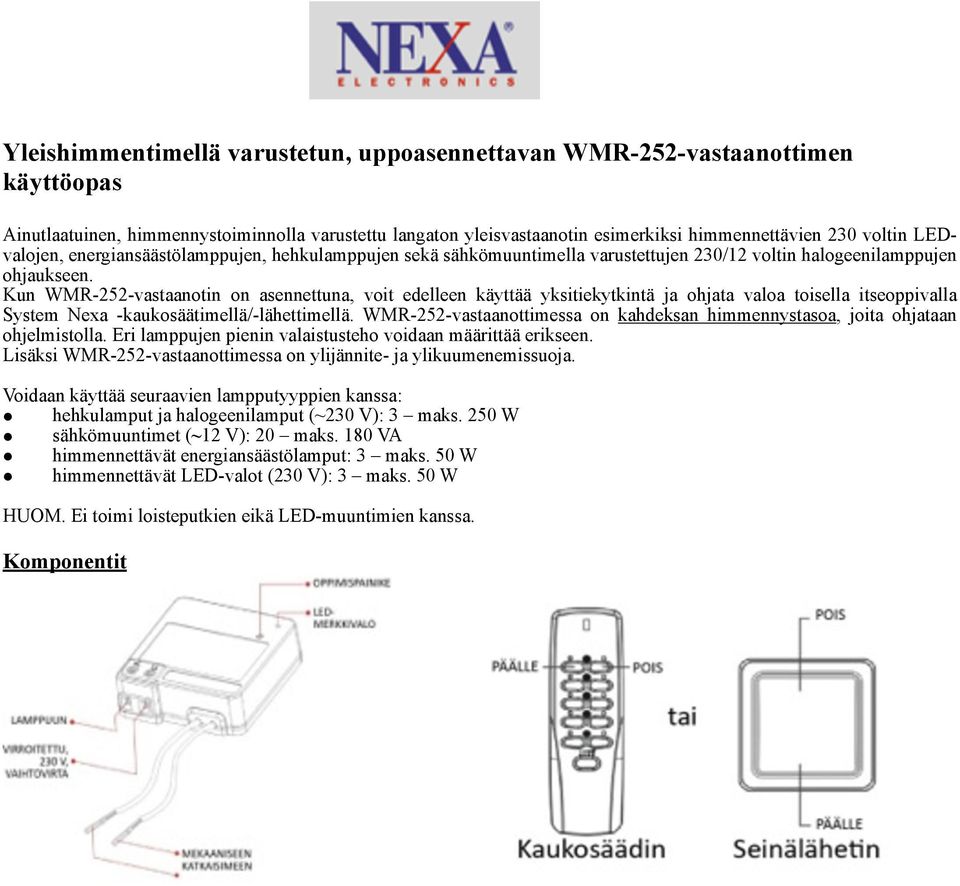

1 Yleishimmentimellä varustetun, uppoasennettavan WMR-252-vastaanottimen käyttöopas Ainutlaatuinen, himmennystoiminnolla varustettu langaton yleisvastaanotin esimerkiksi himmennettävien 230 voltin LEDvalojen, energiansäästölamppujen, hehkulamppujen sekä sähkömuuntimella varustettujen 230/12 voltin halogeenilamppujen ohjaukseen. Kun WMR-252-vastaanotin on asennettuna, voit edelleen käyttää yksitiekytkintä ja ohjata valoa toisella itseoppivalla System Nexa -kaukosäätimellä/-lähettimellä. WMR-252-vastaanottimessa on kahdeksan himmennystasoa, joita ohjataan ohjelmistolla. Eri lamppujen pienin valaistusteho voidaan määrittää erikseen. Lisäksi WMR-252-vastaanottimessa on ylijännite- ja ylikuumenemissuoja. Voidaan käyttää seuraavien lampputyyppien kanssa: hehkulamput ja halogeenilamput (~230 V): 3 maks. 250 W sähkömuuntimet (~12 V): 20 maks. 180 VA himmennettävät energiansäästölamput: 3 maks. 50 W himmennettävät LED-valot (230 V): 3 maks. 50 W HUOM. Ei toimi loisteputkien eikä LED-muuntimien kanssa. Komponentit

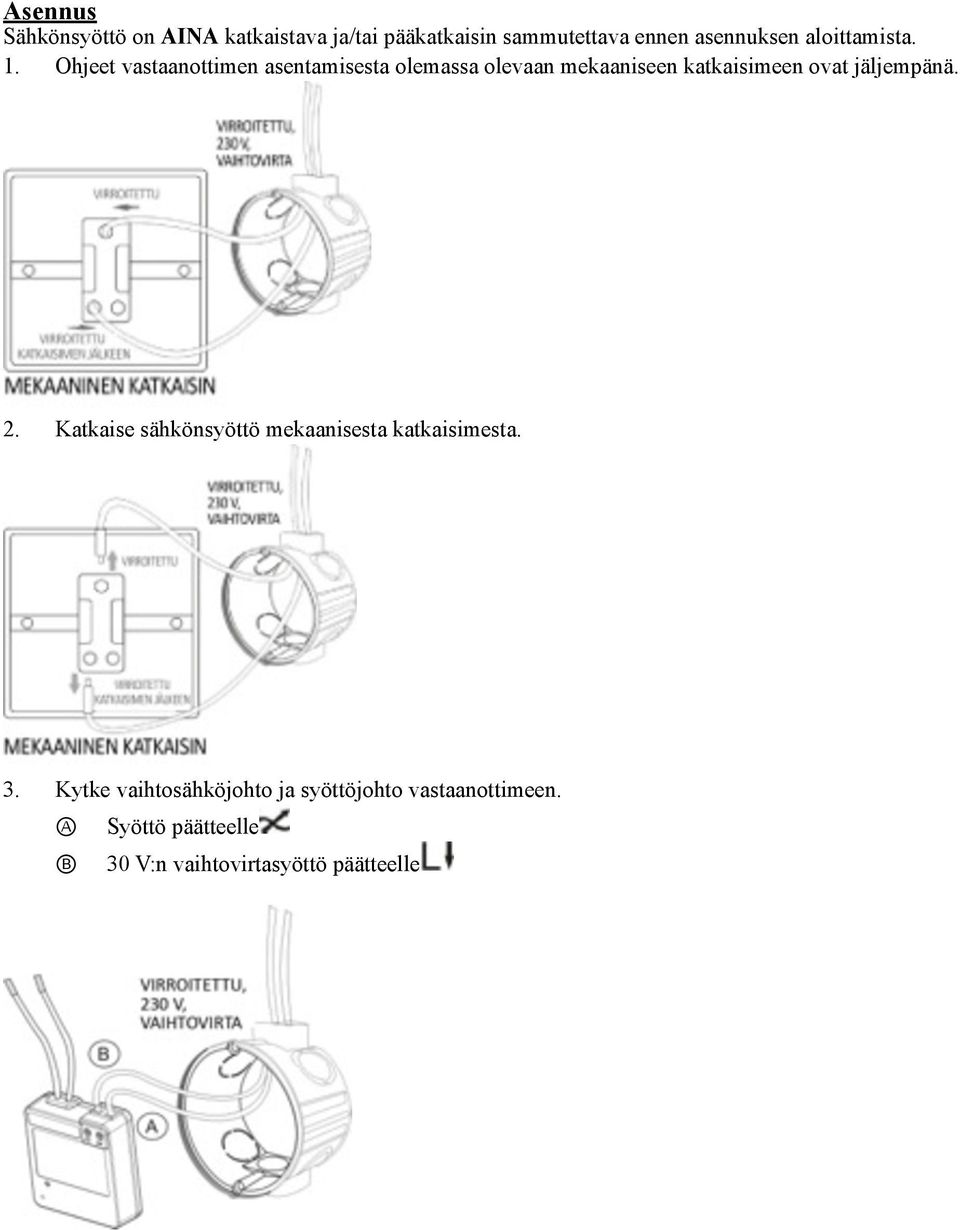

2 Asennus Sähkönsyöttö on AINA katkaistava ja/tai pääkatkaisin sammutettava ennen asennuksen aloittamista. 1. Ohjeet vastaanottimen asentamisesta olemassa olevaan mekaaniseen katkaisimeen ovat jäljempänä. 2. Katkaise sähkönsyöttö mekaanisesta katkaisimesta. 3. Kytke vaihtosähköjohto ja syöttöjohto vastaanottimeen. A Syöttö päätteelle B 30 V:n vaihtovirtasyöttö päätteelle

3 C Kytke kaksi kaapelia olemassa olevan mekaanisen katkaisimen himmenninmoduuliin Ohjelmointi WMR-252 voidaan ohjelmoida käytettäväksi jopa kuuden eri kaukosäätimen kanssa, koska siinä on kuusi muistia. Vastaanotinta ei voi ohjata Code Switch System -tyyppisellä (ohjelmoidulla) kaukosäätimellä tai lähettimellä. Se on yhteensopiva ainoastaan Self Learning System -tyyppisten (itseoppivien) kaukosäätimien ja lähettimien kanssa. Ohjelmointi OPPIMISTILASSA: 1. Kytke lamppu vastaanottimeen. 2. Paina vastaanottimen oppimispainiketta kerran, jotta oppimistila käynnistyy. Vastaanottimen punainen valodiodi alkaa vilkkua. 3. Paina kaukosäätimen sytytyspainiketta. Kaksi välähdystä ilmaisee, että kaukosäädin on ohjelmoitu. 4. HUOM. Oppimistila on käytössä 12 sekuntia. Jos yksikkö ei saa signaalia kaukosäätimeltä tämän ajan kuluessa, se poistuu oppimistilasta automaattisesti. Tällöin yksikkö ei ohjelmoidu. Poistu oppimistilasta manuaalisesti painamalla oppimispainiketta uudelleen. Jos oppimistilassa ei näy vahvistusvälähdyksiä, vastaanottimen muisti saattaa olla TÄYNNÄ. Tällöin uusia kaukosäätimiä ei voida lisätä, ennen kuin jokin jo ohjelmoiduista kaukosäätimistä poistetaan muistista (ohjeet jäljempänä). Yksikön poistaminen Yksittäisen yksikön poistaminen: 1. Paina vastaanottimen oppimispainiketta kerran. Valodiodi alkaa vilkkua. Vastaanotin siirtyy oppimistilaan. 2. Paina sitä sammutuspainiketta, johon ohjelmoidun kaukosäätimen haluat poistaa muistista. Kaksi välähdystä ilmaisee, että kaukosäädin on poistettu muistista. Muistin nollaaminen (kaikkien ohjelmoitujen kaukosäädinten poistaminen muistista) Paina vastaanottimen oppimispainiketta kuuden sekunnin ajan (vastaanottimen punainen valodiodi alkaa vilkkua), vapauta painike ja paina sitä sitten uudelleen. Kaksi välähdystä ilmaisee, että kaukosäätimet on poistettu muistista.

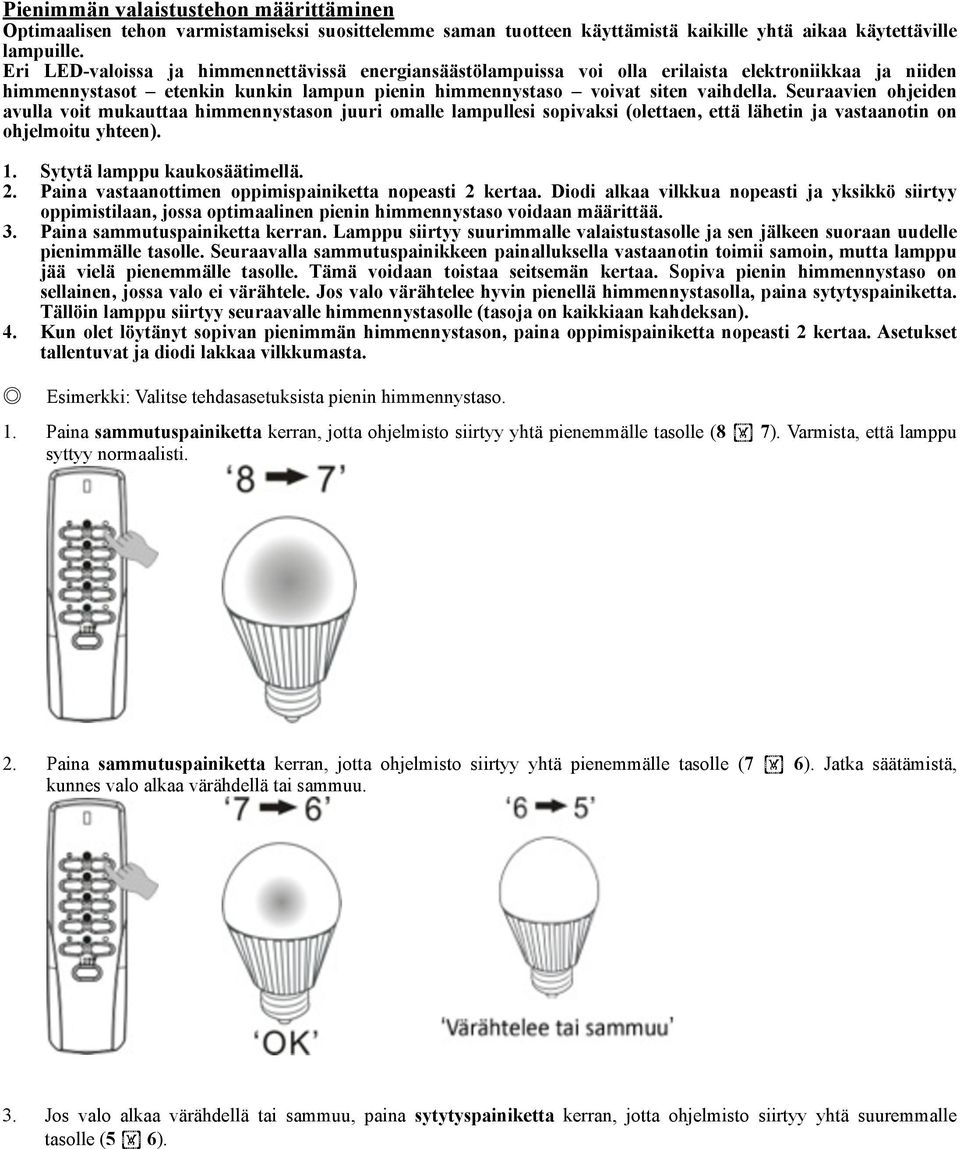

4 Pienimmän valaistustehon määrittäminen Optimaalisen tehon varmistamiseksi suosittelemme saman tuotteen käyttämistä kaikille yhtä aikaa käytettäville lampuille. Eri LED-valoissa ja himmennettävissä energiansäästölampuissa voi olla erilaista elektroniikkaa ja niiden himmennystasot etenkin kunkin lampun pienin himmennystaso voivat siten vaihdella. Seuraavien ohjeiden avulla voit mukauttaa himmennystason juuri omalle lampullesi sopivaksi (olettaen, että lähetin ja vastaanotin on ohjelmoitu yhteen). 1. Sytytä lamppu kaukosäätimellä. 2. Paina vastaanottimen oppimispainiketta nopeasti 2 kertaa. Diodi alkaa vilkkua nopeasti ja yksikkö siirtyy oppimistilaan, jossa optimaalinen pienin himmennystaso voidaan määrittää. 3. Paina sammutuspainiketta kerran. Lamppu siirtyy suurimmalle valaistustasolle ja sen jälkeen suoraan uudelle pienimmälle tasolle. Seuraavalla sammutuspainikkeen painalluksella vastaanotin toimii samoin, mutta lamppu jää vielä pienemmälle tasolle. Tämä voidaan toistaa seitsemän kertaa. Sopiva pienin himmennystaso on sellainen, jossa valo ei värähtele. Jos valo värähtelee hyvin pienellä himmennystasolla, paina sytytyspainiketta. Tällöin lamppu siirtyy seuraavalle himmennystasolle (tasoja on kaikkiaan kahdeksan). 4. Kun olet löytänyt sopivan pienimmän himmennystason, paina oppimispainiketta nopeasti 2 kertaa. Asetukset tallentuvat ja diodi lakkaa vilkkumasta. Esimerkki: Valitse tehdasasetuksista pienin himmennystaso. 1. Paina sammutuspainiketta kerran, jotta ohjelmisto siirtyy yhtä pienemmälle tasolle (8 7). Varmista, että lamppu syttyy normaalisti. 2. Paina sammutuspainiketta kerran, jotta ohjelmisto siirtyy yhtä pienemmälle tasolle (7 6). Jatka säätämistä, kunnes valo alkaa värähdellä tai sammuu. 3. Jos valo alkaa värähdellä tai sammuu, paina sytytyspainiketta kerran, jotta ohjelmisto siirtyy yhtä suuremmalle tasolle (5 6).

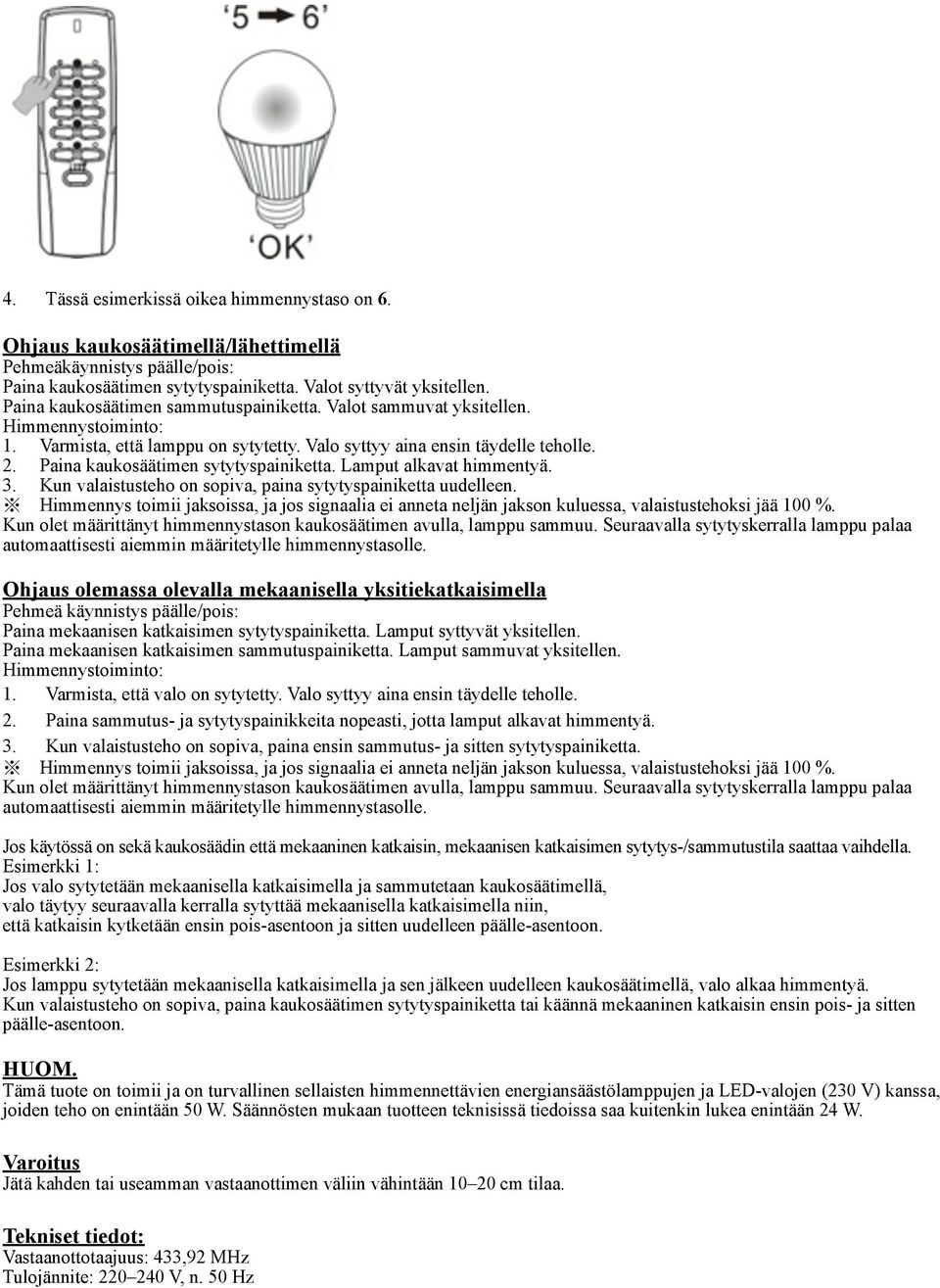

5 4. Tässä esimerkissä oikea himmennystaso on 6. Ohjaus kaukosäätimellä/lähettimellä Pehmeäkäynnistys päälle/pois: Paina kaukosäätimen sytytyspainiketta. Valot syttyvät yksitellen. Paina kaukosäätimen sammutuspainiketta. Valot sammuvat yksitellen. Himmennystoiminto: 1. Varmista, että lamppu on sytytetty. Valo syttyy aina ensin täydelle teholle. 2. Paina kaukosäätimen sytytyspainiketta. Lamput alkavat himmentyä. 3. Kun valaistusteho on sopiva, paina sytytyspainiketta uudelleen. Himmennys toimii jaksoissa, ja jos signaalia ei anneta neljän jakson kuluessa, valaistustehoksi jää 100 %. Kun olet määrittänyt himmennystason kaukosäätimen avulla, lamppu sammuu. Seuraavalla sytytyskerralla lamppu palaa automaattisesti aiemmin määritetylle himmennystasolle. Ohjaus olemassa olevalla mekaanisella yksitiekatkaisimella Pehmeä käynnistys päälle/pois: Paina mekaanisen katkaisimen sytytyspainiketta. Lamput syttyvät yksitellen. Paina mekaanisen katkaisimen sammutuspainiketta. Lamput sammuvat yksitellen. Himmennystoiminto: 1. Varmista, että valo on sytytetty. Valo syttyy aina ensin täydelle teholle. 2. Paina sammutus- ja sytytyspainikkeita nopeasti, jotta lamput alkavat himmentyä. 3. Kun valaistusteho on sopiva, paina ensin sammutus- ja sitten sytytyspainiketta. Himmennys toimii jaksoissa, ja jos signaalia ei anneta neljän jakson kuluessa, valaistustehoksi jää 100 %. Kun olet määrittänyt himmennystason kaukosäätimen avulla, lamppu sammuu. Seuraavalla sytytyskerralla lamppu palaa automaattisesti aiemmin määritetylle himmennystasolle. Jos käytössä on sekä kaukosäädin että mekaaninen katkaisin, mekaanisen katkaisimen sytytys-/sammutustila saattaa vaihdella. Esimerkki 1: Jos valo sytytetään mekaanisella katkaisimella ja sammutetaan kaukosäätimellä, valo täytyy seuraavalla kerralla sytyttää mekaanisella katkaisimella niin, että katkaisin kytketään ensin pois-asentoon ja sitten uudelleen päälle-asentoon. Esimerkki 2: Jos lamppu sytytetään mekaanisella katkaisimella ja sen jälkeen uudelleen kaukosäätimellä, valo alkaa himmentyä. Kun valaistusteho on sopiva, paina kaukosäätimen sytytyspainiketta tai käännä mekaaninen katkaisin ensin pois- ja sitten päälle-asentoon. HUOM. Tämä tuote on toimii ja on turvallinen sellaisten himmennettävien energiansäästölamppujen ja LED-valojen (230 V) kanssa, joiden teho on enintään 50 W. Säännösten mukaan tuotteen teknisissä tiedoissa saa kuitenkin lukea enintään 24 W. Varoitus Jätä kahden tai useamman vastaanottimen väliin vähintään cm tilaa. Tekniset tiedot: Vastaanottotaajuus: 433,92 MHz Tulojännite: V, n. 50 Hz

6 Lähtöjännite: hehkulamput ja halogeenilamput (~230 V): 3 maks. 250 W sähkömuuntimet (n. 12 V): 20 maks. 180 VA himmennettävät energiansäästölamput: 3 maks. 50 W himmennettävät LED-valot (230 V): 3 maks. 24 W HUOM. Ei toimi loisteputkien eikä LED-muuntimien kanssa. Virrankulutus lepotilassa: alle 1 W support@nexa.se
